"ГОСТ 13974-74*. Государственный стандарт Союза ССР. Заглушки гнезд под ввертную арматуру для соединений трубопроводов по наружному конусу. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 10.09.1974 N 2124)
(ред. от 01.12.1980)

"ГОСТ 13974-74*. Государственный стандарт Союза ССР. Заглушки гнезд под ввертную арматуру для соединений трубопроводов по наружному конусу. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 10.09.1974 N 2124)
(ред. от 01.12.1980)


Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 10 сентября 1974 г. N 2124
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЗАГЛУШКИ ГНЕЗД ПОД ВВЕРТНУЮ АРМАТУРУ
ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО НАРУЖНОМУ КОНУСУ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Seat stoppers for screwed fittings for tube connections
on external cone. Construction and dimensions
ГОСТ 13974-74*
Список изменяющих документов
(в ред. Изменения N 1, утв. в декабре 1980 г.)
Группа Г18
Взамен
ГОСТ 13974-68
и ГОСТ 13975-68
Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. N 2124 срок введения установлен
с 1 июля 1975 года
Проверен в 1985 г.
Переиздание (январь 1988 г.) с Изменением N 1, утвержденным в декабре 1980 г. (ИУС 3-81).
Несоблюдение стандарта преследуется по закону
1. Заглушки гнезд должны изготовляться двух исполнений.
2. Конструкция и размеры заглушек гнезд исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
--------------------------------
<*> Размер для справок.

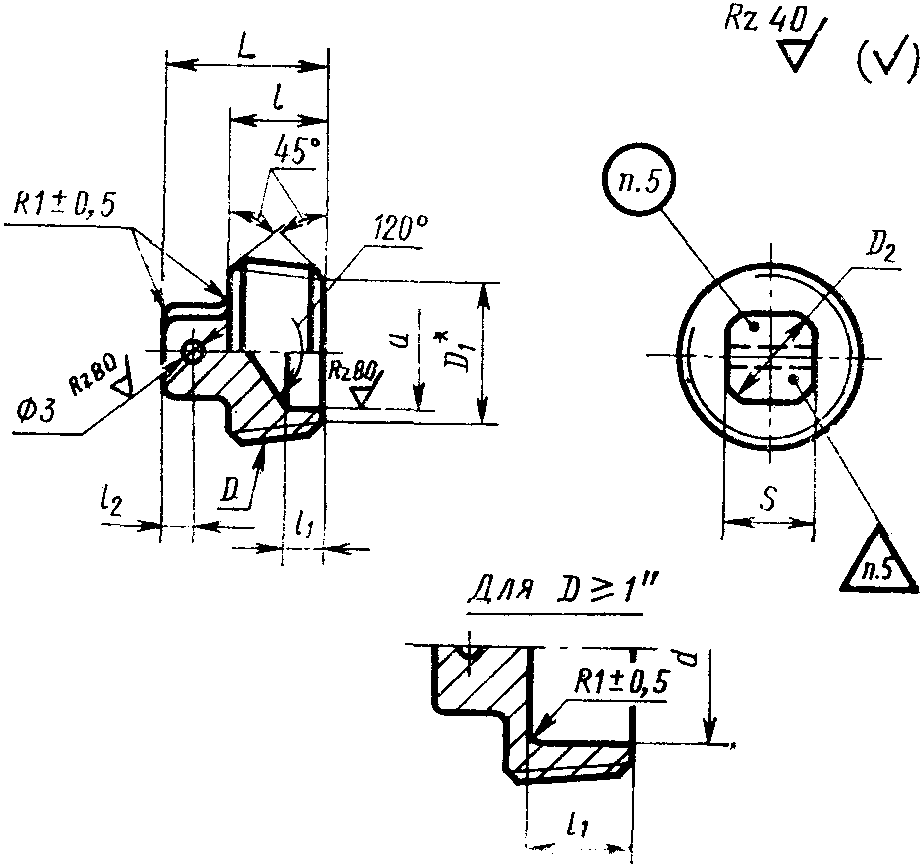

Черт. 1
Таблица 1
Размеры в мм
D
Применяемость
D1
D2
d
S
L
l
l1
l2
Масса 100 шт., кг
Пред. откл. -1,0
Номин.
Пред. откл.
Алюминиевый сплав
Сталь
К 1/16"
6,135
6,5
4
5
12
6
2,5
3
+/- 0,2
0,10
0,28
К 1/8"
8,480
9,0
6
7
2,0
0,15
0,42
К 1/4"
10,997
8
16
10
5,0
0,29
0,81
К 3/8"
14,416
12,0
12
9
4,0
+/- 0,25
0,45
1,25
К 1/2"
17,813
14,0
14
11
20
12
5,5
4
0,92
2,56
К 3/4"
23,128
18,0
19
14
4,0
1,36
3,79
К 1"
29,059
22,0
25
17
25
16
13,0
2,10
5,85
К1 1/4"
37,784
28,0
34
22
3,30
9,18
К1 1/2"
43,853
40
27
17
14,0
5
4,36
12,13
Пример условного обозначения заглушки гнезд исполнения 1 с резьбой D = К1/2" из алюминиевого сплава:
Заглушка 1-К 1/2-31А ГОСТ 13974-74
То же, из стали марки 45:
Заглушка 1-К 1/2-22А ГОСТ 13974-74
То же, из стали марки 13Х11Н2В2МФ:
Заглушка 1-К 1/2-11А ГОСТ 13974-74
То же, для изделий общего применения:
Заглушка 1-К 1/2-31 ГОСТ 13974-74
Заглушка 1-К 1/2-22 ГОСТ 13974-74
Заглушка 1-К 1/2-11 ГОСТ 13974-74
3. Конструкция и размеры заглушек гнезд исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
--------------------------------
<*> Размер для справок.
Черт. 2
Таблица 2
Размеры в мм
D
Применяемость
D1
d
L
l
h
Масса 100 шт., кг
Пред. откл.
Алюминиевый сплав
Сталь
-1,0
+/- 0,2
К 1/8"
8,480
6
6
3
1,5
0,07
0,19
К 1/4"
10,997
8
8
5
0,14
0,39
К 3/8"
14,416
12
9
2,5
0,28
0,78
К 1/2"
17,813
14
12
8
0,66
1,84
Пример условного обозначения заглушки гнезд исполнения 2 с резьбой D = 1/2" из алюминиевого сплава:
Заглушка 2-К 1/2-31А ГОСТ 13974-74
То же, из стали марки 45:
Заглушка 2-К 1/2-22А ГОСТ 13974-74
То же, из стали марки 13Х11Н2В2МФ:
Заглушка 2-К 1/2-11А ГОСТ 13974-74
То же, для изделий общего применения:
Заглушка 2-К 1/2-31 ГОСТ 13974-74
Заглушка 2-К 1/2-22 ГОСТ 13974-74
Заглушка 2-К 1/2-11 ГОСТ 13974-74
(Измененная редакция, Изм. N 1).
4. Фаски снимать на глубину резьбы.
5. Маркировать и клеймить - по ГОСТ 13977-74.
Малогабаритные заглушки маркировать и клеймить на бирке для всей партии.
6. Технические условия по ГОСТ 13977-74.
