Введен в действие
Постановлением Госстроя СССР
от 10 марта 1972 г. N 37
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МУФТЫ И СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ ЧУГУННЫЕ
ДЛЯ АСБЕСТОЦЕМЕНТНЫХ НАПОРНЫХ ТРУБ
Cast iron joining rings and fittings
for asbestos cement pressure pipes
ГОСТ 17584-72
Список изменяющих документов
(в ред. Изменения N 1, введенного в действие
Постановлением Госстандарта СССР 09.06.1978 N 113)
Постановлением Госстроя СССР от 10.03.1972 г. N 37 срок введения установлен с 01.01.1973 г.; в части тройников и полумуфт - с 01.01.1974 г.
Разработан Научно-исследовательским и проектным институтом асбестоцементной промышленности "НИИасбестцемент" Минстройматериалов СССР.
Директор Валюков Э.А.
Руководитель темы Чеченин М.Е.
Исполнитель Пугачев Г.А.
Внесен Министерством промышленности строительных материалов СССР.
Член Коллегии Добужинский В.И.
Подготовлен к утверждению Отделом технического нормирования и стандартизации Госстроя СССР.
Начальник отдела Шкинев А.Н.
Начальник подотдела стандартов и технических условий Мозольков В.С.
Ст. инженер Лейбенгруб Л.М.
Утвержден Государственным комитетом Совета Министров СССР по делам строительства.
Введен в действие Постановлением Госстроя СССР от 10 марта 1972 г. N 37.
Настоящий стандарт распространяется на муфты и детали чугунные, предназначаемые для соединения асбестоцементных напорных труб, систем водоснабжения и мелиорации, работающих под давлением до 15 ати, присоединения их к металлическим фланцам арматуры и устройства отводов.
(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)
ИС NORMPROD: примечание.
Взамен ГОСТ 5228-76 Постановлением Госстандарта СССР от 28.09.1989 N 2955 с 1 января 1991 года введен в действие ГОСТ 5228-89.
Герметичность соединений труб обеспечивается за счет сжатия резиновых колец, изготавливаемых по ГОСТ 5228-76.
(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)
1. СОРТАМЕНТ
1.1. Наименование, комплектность деталей, а также их обозначения должны соответствовать указанным в табл. 1.
Таблица 1
????????????????????????????????????????????????????????????????????????????????????????????
Наименование ? Муфта ? Тройник ? Полумуфта
комплекта ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????
Общий вид

????????????????????????????????????????????????????????????????????????????????????????????
Наименование ? Фланец ? Втулка ? Фланец ?Втулка-тройник ? Фланец ? Втулка
деталей ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????
Условное обозна-? ФЧМ ? ВЧМ ? ФЧМ ? ВТЧМ ? ФЧ ? ВЧ
чение ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????
Номер чертежа ? 1 - 3 ? 4 ? 1 - 3 ? 5 ? 6 ? 7
????????????????????????????????????????????????????????????????????????????????????????????
Номер таблицы ? 2 ? 3 ? 2 ? 4 ? 5 ? 6
????????????????????????????????????????????????????????????????????????????????????????????
Назначение ? Для соединения труб ? Для устройства отводов ? Для присоединения
?в водопроводах и ?D = 50 - 150 мм от водо- ?металлических фланцев
?газопроводах ? y ?арматуры и соединитель-
? ?проводов и газопроводов ?ных частей(ГОСТ 1234-67,
? ? ?P = 10 кгс/см2) к
? ? ? y
? ? ?трубам в водопроводах
? ? ?и газопроводах
Примечание. Поставка тройников и полумуфт должна производиться с 1/I 1974 г.
1.2. Муфты и соединительные детали (тройники и полумуфты) состоят из чугунной втулки и фланцев, стягиваемых болтами.
1.3. Муфты и соединительные детали должны изготавливаться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: имеется в виду таблицы 2 - 6, а не таблицы 2 - 7.
Конструкция, размеры и справочная масса втулок и фланцев, а также размеры болтов должны соответствовать указанным в табл. 2 - 6 и на черт. 1 - 7.
(п. 1.3 в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)
Таблица 2
????????????????????????????????????????????????????????????????????????????????????????????????????
Для асбестоцементных ? Размеры фланцев ФЧМ, мм ?Спра- ? Болты
труб ? ?вочный?
???????????????????????????????????????????????????????????????????????вес, ???????????????????????
Условный ? Наружный ?D ?D ?D ?D ?D ?D ?D ?D ?r ?r ? а ? h ?кг ?Диаметр,?Длина,?Коли-
проход, мм?диаметр, мм? 1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 1 ? 2 ? ? ? ? мм ? мм ?чество
????????????????????????????????????????????????????????????????????????????????????????????????????
100 ? 122 ?125?146?150?160?186?176?14 ?16 ?16 ?14 ? 5 ? 23? 1,4 ? М12 ? 110 ? 3
150 ? 168 ?171?194?198?208?236?230?20 ?22 ?20 ?18 ? 6 ? 24? 2,0 ? М16 ? 130 ? 3
200 ? 224 ?227?252?256?269?297?291?20 ?22 ?20 ?18 ? 6 ? 24? 2,7 ? М16 ? 130 ? 4
250 ? 274 ?278?305?309?319?354?345?24 ?26 ?24 ?22 ? 8 ? 30? 4,3 ? М20 ? 160 ? 4
300 ? 324 ?328?357?361?373?408?399?24 ?26 ?24 ?22 ? 8 ? 30? 5,6 ? М20 ? 160 ? 5
350 ? 373 ?377?408?413?425?465?451?24 ?26 ?24 ?22 ? 9 ? 34? 8,2 ? М20 ? 180 ? 5
400 ? 427 ?431?464?469?482?522?508?24 ?26 ?24 ?22 ? 9 ? 34? 9,0 ? М20 ? 180 ? 5
500 ? 528 ?533?568?573?585?625?611?24 ?26 ?24 ?22 ?10 ? 36? 11,5 ? М20 ? 180 ? 5

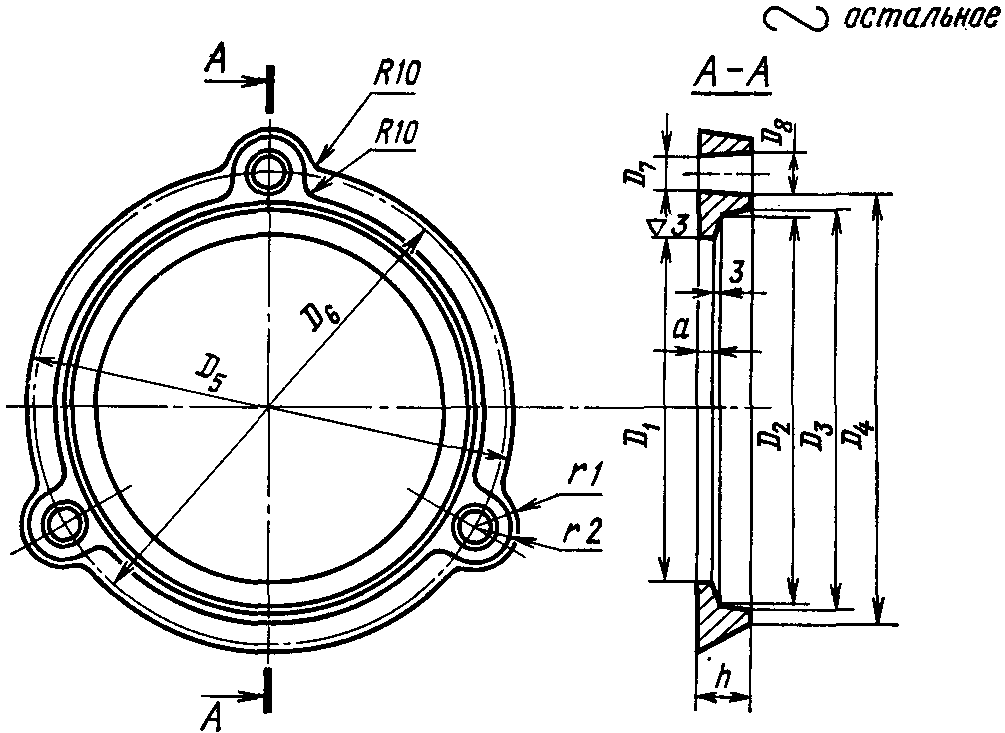

Фланец ФЧМ для труб = 100 - 150 мм
Черт. 1

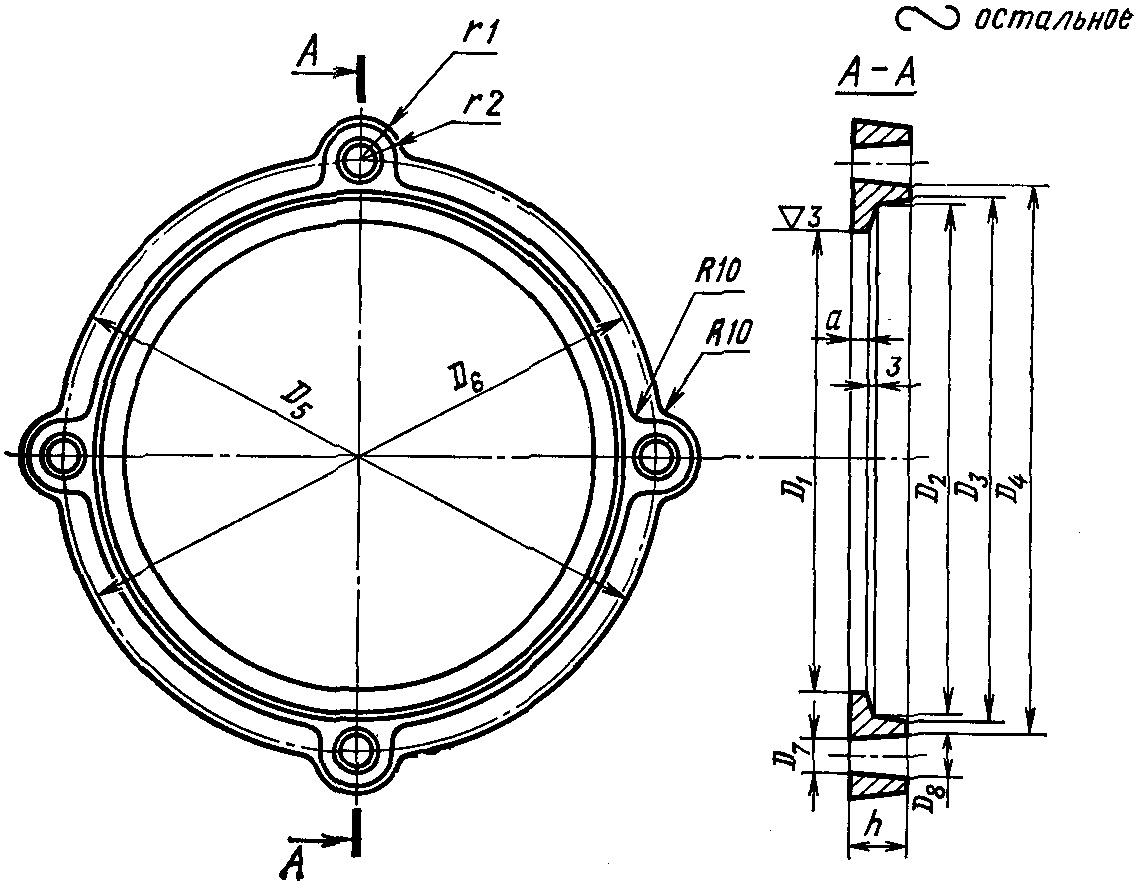

Фланец ФЧМ для труб = 200 - 250 мм
Черт. 2

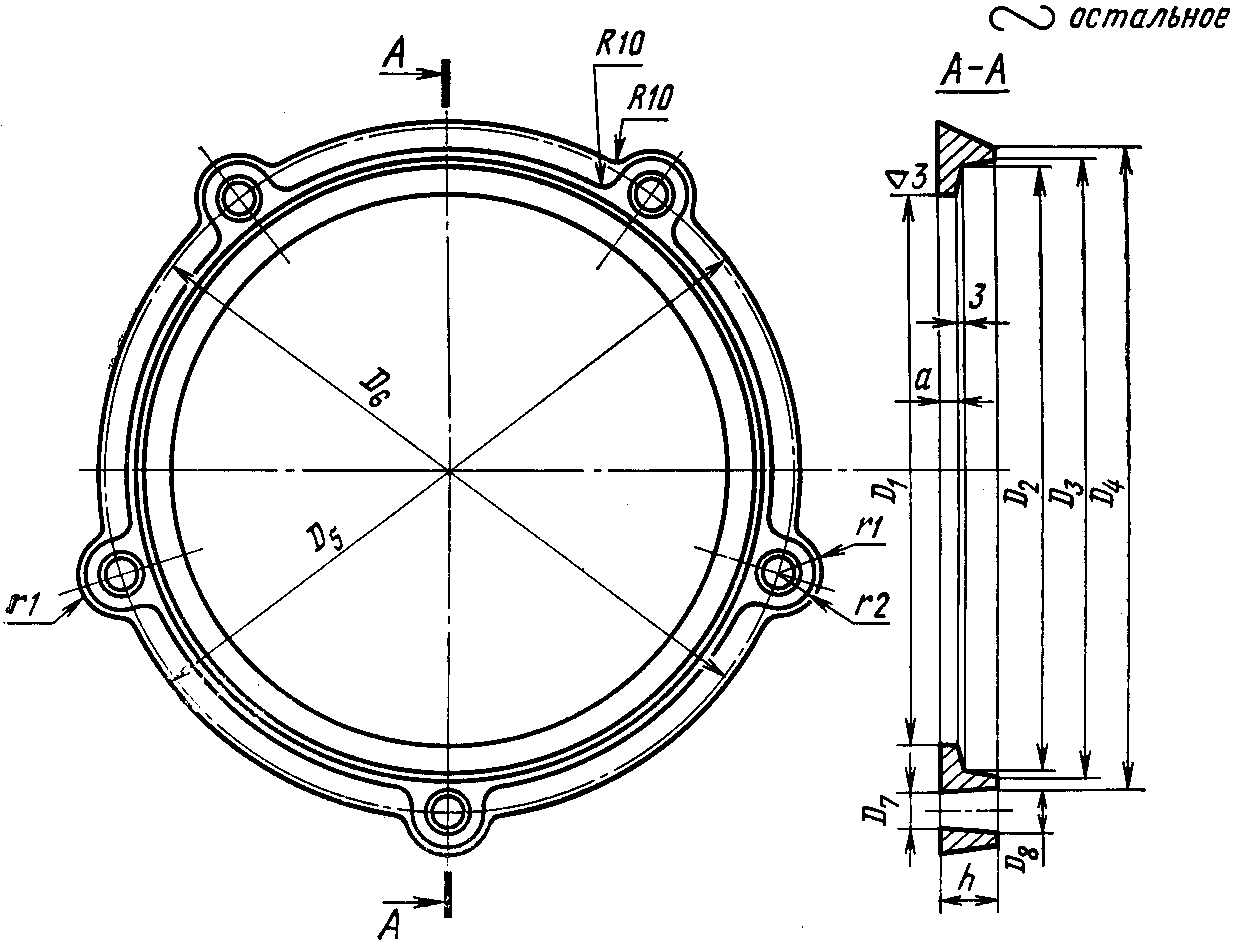

Фланец ФЧМ для труб = 300 - 500 мм
Черт. 3
Таблица 3
??????????????????????????????????????????????????????????????????
Асбестоцементные ? Размеры втулок ВЧМ для муфт, мм ?Спра-
трубы ? ?вочный
???????????????????????????????????????????????????????????вес, кг
Условный ? Наружный ? D ? D ? D ? D ? B ? S ?
проход, мм?диаметр, мм? 1 ? 2 ? 3 ? 4 ? ? ?
??????????????????????????????????????????????????????????????????
100 ? 122 ? 125 ? 143 ? 129 ? 147 ? 50 ? 9 ? 1,3
150 ? 168 ? 171 ? 191 ? 175 ? 195 ? 70 ? 10 ? 2,8
200 ? 224 ? 227 ? 249 ? 231 ? 253 ? 70 ? 11 ? 4,0
250 ? 274 ? 278 ? 302 ? 282 ? 306 ? 80 ? 12 ? 6,9
300 ? 324 ? 328 ? 354 ? 332 ? 358 ? 90 ? 13 ? 8,8
350 ? 373 ? 377 ? 405 ? 382 ? 410 ? 90 ? 14 ? 10,9
400 ? 427 ? 431 ? 461 ? 436 ? 465 ? 100 ? 15 ? 14,4
500 ? 528 ? 533 ? 565 ? 538 ? 570 ? 100 ? 16 ? 19,5
Втулка ВЧМ
Черт. 4
Таблица 4
????????????????????????????????????????????????????????????????????????????????????????????????????
Асбестоцементные ? Размеры втулок-тройников ВТЧМ, мм ?Спра- ? Болты
трубы ? ?вочный?
???????????????????????????????????????????????????????????????????????вес, ???????????????????????
Условный ? Наружный ?D ?D ?D ?D ?D ?D ?D ? d ? n ? s ?b ? l ?кг ?Длина,?Диаметр,?Коли-
проход, мм?диаметр, мм? 1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? ? ? ? ? ? ? мм ? мм ?чество
????????????????????????????????????????????????????????????????????????????????????????????????????
100 ? 122 ?125?143?129? 50?102?125?165?20 ? 4 ? 9 ?17 ?110? 6,0 ? 180 ? М12 ? 3
100 ? 122 ?125?143?129?100?158?180?220?20 ? 4 ? 9 ?19 ?160? 9,0 ? 220 ? М12 ? 3
150 ? 168 ?171?191?175? 50?102?125?165?20 ? 4 ?10 ?17 ?110? 7,5 ? 180 ? М16 ? 3
150 ? 168 ?171?191?175?100?158?180?220?20 ? 4 ?10 ?19 ?160? 11,8 ? 220 ? М16 ? 3
150 ? 168 ?171?191?175?150?212?240?285?24 ? 8 ?10 ?21 ?210? 15,5 ? 270 ? М16 ? 3
200 ? 224 ?227?249?231? 50?102?125?165?20 ? 4 ?11 ?17 ?110? 9,8 ? 180 ? М16 ? 4
200 ? 224 ?227?249?231?100?158?180?220?20 ? 4 ?11 ?19 ?160? 15,2 ? 220 ? М16 ? 4
200 ? 224 ?227?249?231?150?212?240?285?24 ? 8 ?11 ?21 ?210? 21,3 ? 270 ? М16 ? 4
300 ? 324 ?328?354?332?100?158?180?220?20 ? 4 ?13 ?19 ?160? 20,7 ? 250 ? М20 ? 5
300 ? 324 ?328?354?332?150?212?240?285?24 ? 8 ?13 ?21 ?210? 28,3 ? 300 ? М20 ? 5

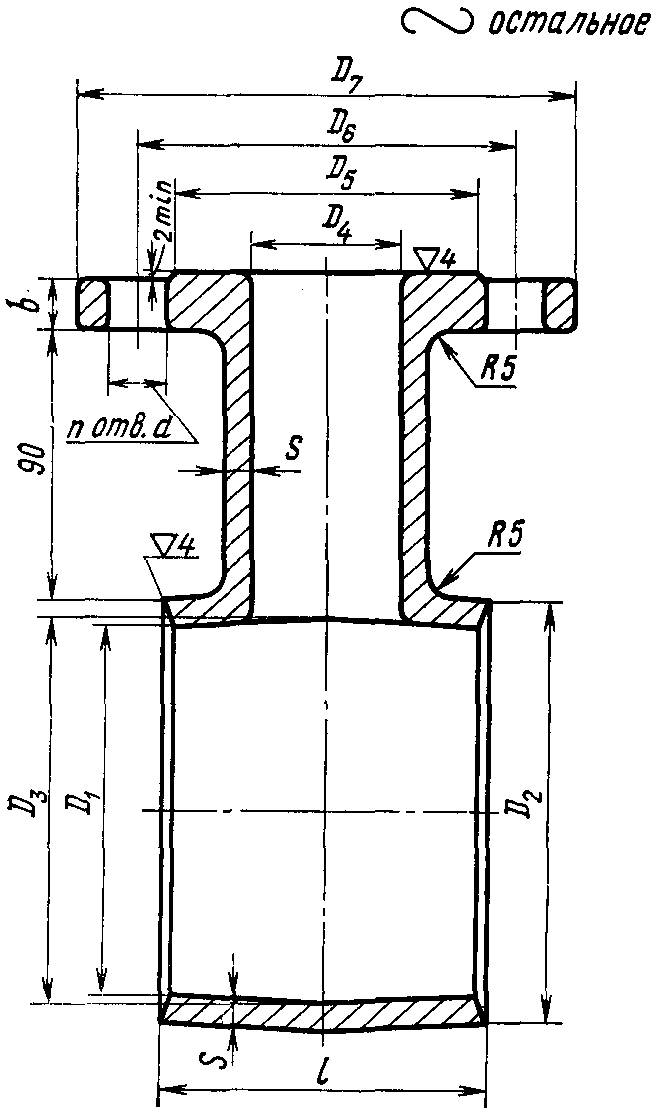

Втулка-тройник ВТЧМ
Черт. 5
Таблица 5
????????????????????????????????????????????????????????????????????????????????????????????
Асбестоцементные ? Размеры фланцев ФЧ, мм ?Спра- ? Болты
трубы ? ?вочный?
???????????????????????????????????????????????????????????????вес, ???????????????????????
Условный ? Наружный ?D ?D ?D ?D ?D ?D ?D ? a ? b ? h ?кг ?Диаметр,?Длина,?Коли-
проход, мм?диаметр, мм? 1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? ? ? ? ? мм ? мм ?чество
????????????????????????????????????????????????????????????????????????????????????????????
100 ? 122 ?125?146?150?180?218?220?19 ? 5 ? 8 ?23 ? 2,4 ? М16 ? 140 ? 4
150 ? 168 ?171?194?198?240?283?285?23 ? 6 ? 9 ?24 ? 4,0 ? М20 ? 140 ? 8
200 ? 224 ?227?252?256?295?338?340?23 ? 6 ? 9 ?24 ? 5,0 ? М20 ? 140 ? 8
250 ? 274 ?278?305?309?350?393?395?23 ? 8 ?11 ?30 ? 7,9 ? М20 ? 150 ? 12
300 ? 324 ?328?357?361?400?443?445?23 ? 8 ?11 ?30 ? 8,5 ? М20 ? 150 ? 12
350 ? 373 ?377?408?413?460?502?505?23 ? 9 ?12 ?34 ? 12,4 ? М20 ? 150 ? 16
400 ? 427 ?431?464?469?515?562?565?26 ? 9 ?12 ?34 ? 14,5 ? М22 ? 150 ? 16
500 ? 528 ?533?568?573?620?667?670?26 ?10 ?13 ?36 ? 20,5 ? М22 ? 150 ? 20
Таблица 6
???????????????????????????????????????????????????????????????????????
Асбестоцементные ? Размеры втулок ВЧ, мм ?Справоч-
трубы ? ?ный вес,
???????????????????????????????????????????????????????????????кг
Условный ? Наружный ? D ? D ? D ? D ? s ?
проход, мм?диаметр, мм? 1 ? 2 ? 3 ? 4 ? ?
???????????????????????????????????????????????????????????????????????
100 ? 122 ? 125 ? 143 ? 100 ? 158 ? 9 ? 2,2
150 ? 168 ? 171 ? 191 ? 150 ? 212 ? 10 ? 3,4
200 ? 224 ? 227 ? 249 ? 200 ? 268 ? 11 ? 5,0
250 ? 274 ? 278 ? 302 ? 250 ? 320 ? 12 ? 6,7
300 ? 324 ? 328 ? 354 ? 300 ? 370 ? 13 ? 8,5
350 ? 373 ? 377 ? 405 ? 350 ? 430 ? 14 ? 11,2
400 ? 427 ? 431 ? 461 ? 399 ? 482 ? 15 ? 13,8
500 ? 528 ? 533 ? 567 ? 498 ? 585 ? 16 ? 18,4

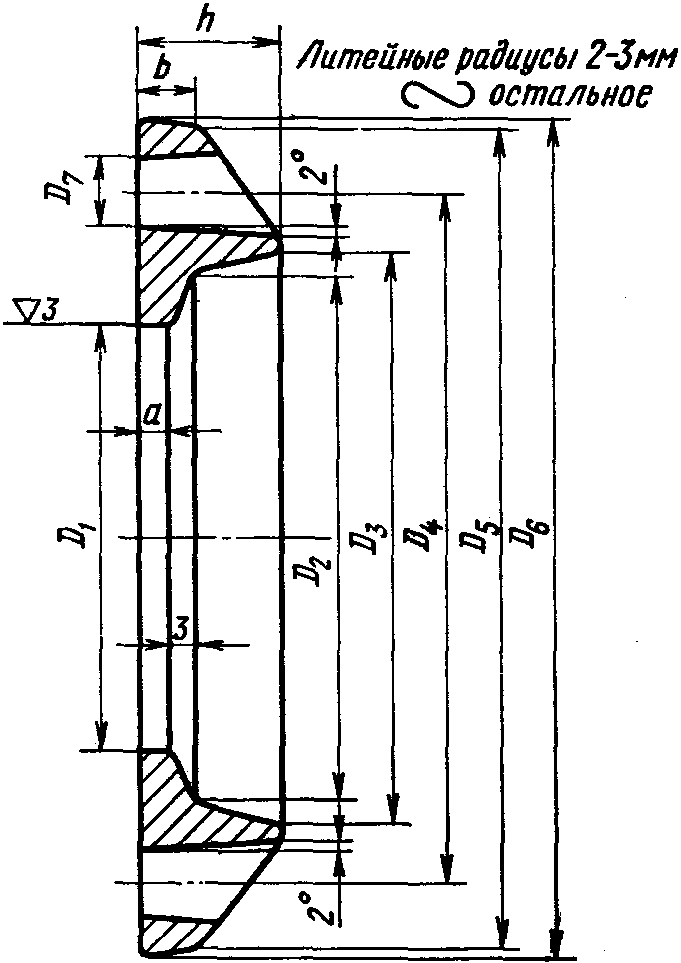

Фланец ФЧ
Черт. 6

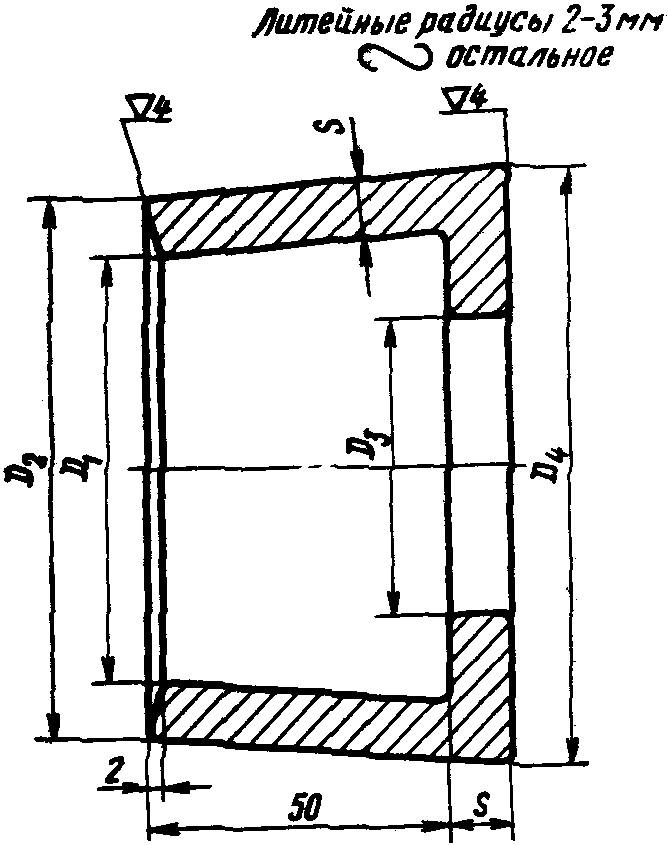

Втулка ВЧ
Черт. 7
ИС NORMPROD: примечание.
Взамен ГОСТ 1855-55 Постановлением Госстандарта СССР от 30.10.1985 N 3498 введен в действие ГОСТ 26645-85.
1.4. Допускаемые отклонения размеров , и втулок и фланцев должны быть не ниже II класса точности, а всех остальных размеров - не ниже III класса точности по ГОСТ 1855-55.
(п. 1.4 в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ИС NORMPROD: примечание.
Постановлением Госстандарта СССР от 24.09.1985 N 3009 с 1 января 1987 года введен в действие ГОСТ 1412-85.
2.1. Втулки и фланцы должны отливаться из чугуна марки не ниже СЧ 12-28 по ГОСТ 1412-70.
(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)
2.2. Отливки деталей не должны иметь дефектов: недолива, неслитин, пригаров, заливов, пористости, трещин, раковин глубиной более 15% номинальной толщины стенки.
Допускается заварка дефектных мест с последующей зачисткой. Общее количество заваренных мест не должно быть более двух на деталь.
При неровной поверхности отливки допускается местная зачистка глубиной не более 1 мм только под гайки или головки болтов.
На изделиях высшей категории качества дефекты не допускаются.
(п. 2.2 в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)
2.3. Втулки должны быть водонепроницаемы и выдерживать без разрушения давление:
25 ати при условном проходе до 300 мм;
20 ати при условном проходе свыше 300 мм, а втулки муфт высшей категории качества - 30 ати при условном проходе до 300 мм и 25 ати при условном проходе свыше 300 мм.
(п. 2.3 в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)
2.4. Поверхности втулок и фланцев должны быть покрыты нефтяным битумом, температура размягчения которого должна быть не ниже +65 °С. Битум должен отвечать требованиям ГОСТ 9812-74. Покрытие должно быть прочным, гладким и не иметь видимых глазом трещин, не должно быть липким и растворимым в воде. Покрытие поверхности втулок битумом должно производиться после их гидравлического испытания.
(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)
ИС NORMPROD: примечание.
Взамен ГОСТ 5631-70 Постановлением Госстандарта СССР от 13.03.1979 N 895 с 1 января 1980 года введен в действие ГОСТ 5631-79.
Примечание. Поверхности втулок и фланцев муфт, предназначенных для систем мелиорации, допускается покрывать битумным лаком БТ 577 по ГОСТ 5631-70.
(примечание введено Изменением N 1, введенным в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)
ИС NORMPROD: примечание.
Взамен ГОСТ 1759-70 в части технических требований и маркировки крепежных изделий Постановлением Госстандарта СССР от 30.12.1987 N 5111 с 01.01.1989 введен в действие ГОСТ 1759.0-87.
2.5. Размеры болтов и гаек должны соответствовать ГОСТ 7798-70 и ГОСТ 5915-70, а технические требования к ним - ГОСТ 1759-70.
Допускается применение болтов грубой точности с уменьшенной головкой по ГОСТ 15590-70, а также шпилек соответствующей длины и диаметра резьбы по ГОСТ 22042-76 с гайками.
(абзац введен Изменением N 1, введенным в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)
2.6. Болты и гайки должны быть оцинкованы.
Примечание. Допускается по согласованию с потребителем поставка неоцинкованных болтов и гаек.
2.7. Готовые детали должны быть приняты техническим контролем предприятия-изготовителя.
3. МЕТОДЫ ИСПЫТАНИЙ
3.1. Муфты и соединительные детали должны поставляться комплектно партиями. Размер партии устанавливается соглашением между предприятием-изготовителем и потребителем.
3.2. Приемка муфт и соединительных деталей производится путем проведения приемочного контроля по внешнему виду и размерам, а также по водонепроницаемости.
Для проверки по внешнему виду и размерам отбирают 5% фланцев, втулок и других деталей, а для испытания гидравлическим давлением - 1% втулок от партии, но не менее 5 шт.
При приемке изделий высшей категории качества для проверки по всем показателям отбирают 10% изделий от партии.
Если при контрольной проверке хотя бы одно изделие по какому-либо показателю не будет удовлетворять требованиям настоящего стандарта, производят повторную проверку по этому показателю удвоенного количества изделий, отобранных от той же партии. В случае неудовлетворительных результатов повторной проверки, партия бракуется.
(п. 3.2 в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)
3.3. Проверка размеров должна производиться универсальным инструментом или шаблонами.
3.4. Гидравлические испытания втулок производят на специальном прессе.
При установке на прессе торцы втулок герметизируются резиновыми кольцами. Испытание проводят нагнетанием воды в испытуемую втулку. Величину давления определяют по манометру.
Под гидравлическим давлением, указанным в п. 2.3, втулка должна находиться не менее 15 с. При испытании втулку слегка обстукивают стальным молотком весом 700 г.
Если в процессе этого испытания на наружной поверхности втулки не образуется капелек воды, то она считается выдержавшей испытание на водонепроницаемость.
ИС NORMPROD: примечание.
Постановлением Госстандарта СССР от 24.09.1985 N 3009 с 1 января 1987 года введен в действие ГОСТ 1412-85.
ИС NORMPROD: примечание.
Взамен ГОСТ 22536.0-77 Постановлением Госстандарта СССР от 20.02.1987 N 301 с 1 января 1988 года введен в действие ГОСТ 22536.0-87.
ИС NORMPROD: примечание.
Взамен ГОСТ 22536.1-77 Постановлением Госстандарта СССР от 25.08.1988 N 3018 с 1 января 1990 года введен в действие ГОСТ 22536.1-88.
ИС NORMPROD: примечание.
Взамен ГОСТ 22536.2-77 Постановлением Госстандарта СССР от 20.02.1987 N 301 с 1 января 1988 года введен в действие ГОСТ 22536.2-87.
ИС NORMPROD: примечание.
Взамен ГОСТ 22536.3-77 Постановлением Госстандарта СССР от 25.08.1988 N 3018 с 1 января 1990 года введен в действие ГОСТ 22536.3-88.
ИС NORMPROD: примечание.
Взамен ГОСТ 22536.4-77 Постановлением Госстандарта СССР от 25.08.1988 N 3018 с 1 января 1990 года введен в действие ГОСТ 22536.4-88.
ИС NORMPROD: примечание.
Взамен ГОСТ 22536.5-77 Постановлением Госстандарта СССР от 20.02.1987 N 301 с 1 января 1988 года введен в действие ГОСТ 22536.5-87.
ИС NORMPROD: примечание.
Взамен ГОСТ 22536.6-77 Постановлением Госстандарта СССР от 25.08.1988 N 3018 с 1 января 1990 года введен в действие ГОСТ 22536.6-88.
3.5. Методы испытаний физико-механических показателей и химического анализа чугуна втулок и фланцев должны соответствовать указанным в ГОСТ 1412-70 и ГОСТ 22536.0-77 - ГОСТ 22536.6-77.
(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)
3.6. Температура размягчения битума должна определяться по ГОСТ 11506-73.
(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)
4. МАРКИРОВКА. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1. На наружной поверхности каждой муфты или детали должны быть указаны: товарный знак предприятия-изготовителя, буква В на муфтах, предназначенных для систем питьевого водоснабжения, буква М на муфтах для систем мелиорации, условное обозначение детали, диаметр труб, для которых они предназначены, а на втулке-тройнике дополнительно указывается диаметр отвода.
На муфтах и деталях высшей категории качества должно быть нанесено изображение государственного Знака качества по ГОСТ 1.9-67. Например, на втулке-тройнике, предназначенной для соединения асбестоцементных труб для мелиорации с диаметром условного прохода 150 мм и устройства отвода с условным проходом 50 мм, должны быть указаны после товарного знака наименование детали и диаметр труб: М-ВТЧМ-150/50, а на фланцах, комплектующих такую втулку, должно быть соответственно указано: М-ФЧ-150.
(п. 4.1 в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)
4.2. Предприятие-изготовитель должно сопровождать каждую партию изделий паспортом (сертификатом), в котором указывается:
(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)
а) наименование завода-изготовителя;
б) номер партии;
в) наименование комплекта;
г) результаты гидравлических испытаний втулок;
д) температура размягчения битума;
е) обозначение настоящего стандарта.
4.3. Втулки, фланцы и болты для муфт, тройников и полумуфт перевозятся комплектно, для этого они связываются проволокой или стягиваются болтами.
При перевозке чугунных деталей, связанных проволокой, необходимое количество болтов отправляется в ящиках одновременно с чугунными деталями.
4.4. Муфты, тройники и полумуфты должны храниться под навесом уложенными раздельно в стопы и должны быть защищены от воздействия атмосферных осадков.
5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
(раздел 5 введен Изменением N 1,
введенным в действие Постановлением
Госстандарта СССР от 09.06.1978 N 113)
5.1. Предприятие-изготовитель должно гарантировать соответствие поставляемых изделий требованиям настоящего стандарта.
5.2. Гарантийный срок эксплуатации (хранения) изделий при условии соблюдения потребителем правил транспортирования и хранения, предусмотренных настоящим стандартом, - 12 мес со дня сдачи муфт (других изделий) в эксплуатацию, но не более 18 мес со дня отгрузки с предприятия, а муфт (других изделий) высшей категории качества - два года со дня сдачи в эксплуатацию, но не более двух с половиной лет со дня отгрузки с предприятия-изготовителя.



Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/19/gost_44901.html



На эту страницу сайта можно сделать ссылку:






На правах рекламы:
