Утвержден

Постановлением Госстандарта СССР

от 30 сентября 1975 г. N 2544

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ЗАЖИМНЫЕ К ОПРАВКАМ

ДЛЯ ГОРИЗОНТАЛЬНО-ФРЕЗЕРНЫХ СТАНКОВ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Clamping nuts for tool holders

for horisontal milling machines.

Design and dimensions

ГОСТ 15073-75

Список изменяющих документов

(в ред. Изменения N 1, утв. Постановлением

Госстандарта СССР от 26.02.1982 N 876)

Группа Г27

Взамен ГОСТ 15073-69

Срок действия

с 1 января 1977 года

до 1 января 1982 года

1. Стандарт соответствует требованиям международного стандарта ИСО 839/II-77.

(п. 1 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.02.1982 N 876)

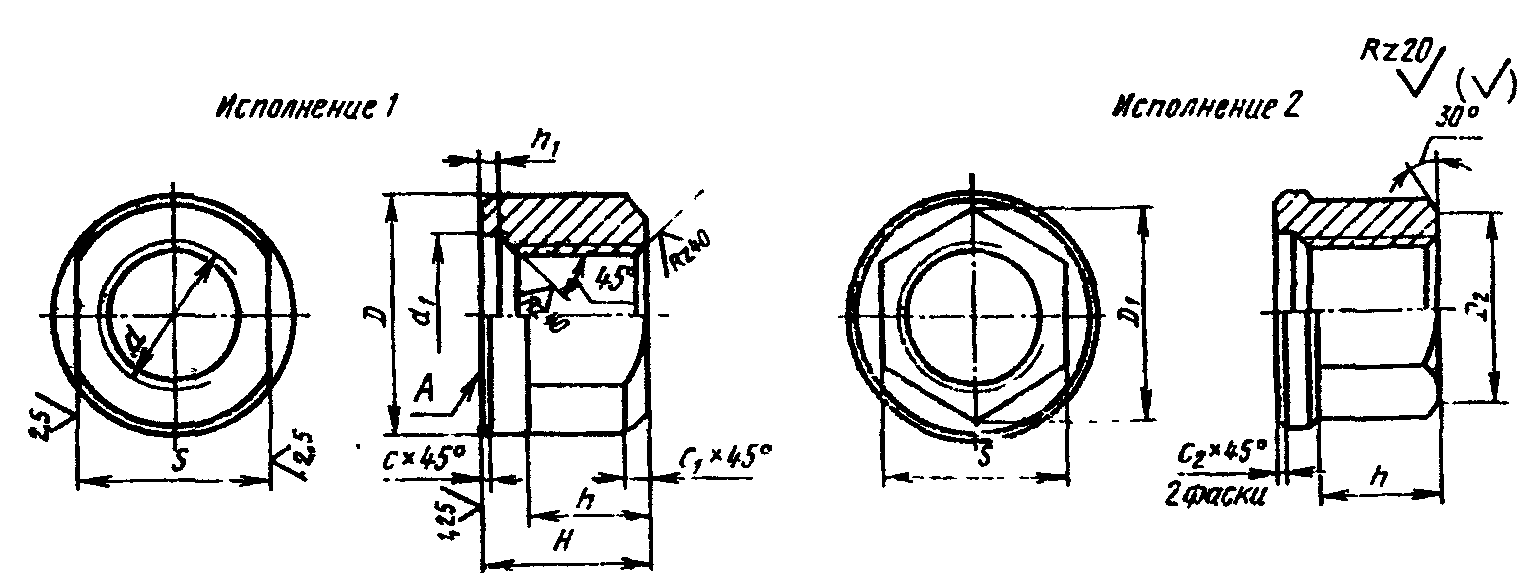

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

??????????????????????????????????????????????????????????????????????????????????????

Обозначения гаек ?Приме-? d ?D ?H ?d ? D ?D ? S ?h ?h ?c ?c ?c ?Масса,

????????????????????няе- ? ? ? ? 1? 1 ? 2?(пред. ? ? 1? ? 1 ? 2 ? кг

Исполне- ?Исполне- ?мость ? ? ? ? ? ? ? откл. ? ? ? ? ? ?

ния 1 ?ния 2 ? ? ? ? ? ? ? ?по h12)? ? ? ? ? ?

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.02.1982 N 876)

??????????????????????????????????????????????????????????????????????????????????????

6002-0161?- ? ?М12 х 1,5?23?14?14?- ?- ?17 ?10?2 ?0,6?2,0?- ?0,03

??????????????????????????? ? ? ? ????????? ? ? ? ???????????????

- ?6002-0162? ? ? ? ? ?19,6?17? ? ? ? ?- ?0,6?0,02

????????????????????????????????????????????????????????????????? ? ???????????????

6002-0163?- ? ?М16 х 1,5?27?18?17?- ?- ?22 ?12? ? ?2,0?- ?0,05

??????????????????????????? ? ? ? ????????? ? ? ? ???????????????

- ?6002-0164? ? ? ? ? ?25,4?22? ? ? ? ?- ?0,6?0,04

????????????????????????????????????????????????????????????????? ???????????????????

6002-0165?- ? ?М20 х 2 ?34?22?23?- ?- ?27 ?16? ?1,0?3,0?- ?0,14

??????????????????????????? ? ? ? ????????? ? ? ? ???????????????

- ?6002-0166? ? ? ? ? ?31,5?27? ? ? ? ?- ?1,0?0,06

???????????????????????????????????????????????????????????????????? ???????????????

6002-0167?- ? ?М24 х 2 ?41?28?28?- ?- ?32 ?20?3 ? ?4,0?- ?0,16

??????????????????????????? ? ? ? ????????? ? ? ? ???????????????

- ?6002-0168? ? ? ? ? ?36,8?32? ? ? ? ?- ?1,0?0,11

????????????????????????????????????????????????????????????????? ???????????????????

6002-0169?- ? ?М27 х 2 ?47?32?33?- ?- ?36 ?22? ?2,0?4,0?- ?0,24

??????????????????????????? ? ? ? ????????? ? ? ? ???????????????

- ?6002-0170? ? ? ? ? ?41,6?36? ? ? ? ?- ?2,0?0,17

????????????????????????????????????????????????????????????????? ? ???????????????

6002-0171?- ? ?М33 х 2 ?54?36?41?- ?- ?46 ?25? ? ?4,5?- ?0,37

??????????????????????????? ? ? ? ????????? ? ? ? ???????????????

- ?6002-0172? ? ? ? ? ?53,1?46? ? ? ? ?- ?0,4?0,28

???????????????????????????????????????????????????????????????????? ???????????????

6002-0173?- ? ?М39 х 3 ?69?45?51?- ?- ?55 ?32?5 ? ?5,0?- ?0,76

??????????????????????????? ? ? ? ????????? ? ? ? ???????????????

- ?6002-0174? ? ? ? ? ?63,5?55? ? ? ? ?- ?2,0?0,56

????????????????????????????????????????????????????????????????? ? ???????????????

6002-0175?- ? ?М45 х 3 ?84?50?61?- ?- ?65 ?35? ? ?6,0?- ?1,30

??????????????????????????? ? ? ? ????????? ? ? ? ???????????????

- ?6002-0176? ? ? ? ? ?75,0?65? ? ? ? ?- ?2,0?1,00

Пример условного обозначения гайки размером d = М12 х 1,5 мм, исполнения 1:

Гайка 6002-0161 ГОСТ 15073-75.

3. Твердость - HRC 52 ... 56.

4. Допуск торцового биения поверхности А относительно среднего диаметра резьбы, проверяемый на диаметре

, не должен быть более 0,025 мм.

(п. 4 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.02.1982 N 876)

5. Неуказанные предельные отклонения размеров: отверстий - по H14, валов - по h14, остальных - по

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.02.1982 N 876)

ИС NORMPROD: примечание.

С 1 января 2004 года Постановлением Госстандарта РФ от 23.06.2003 N 200-ст введен в действие ГОСТ 9150-2002.

ИС NORMPROD: примечание.

Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.

6. Резьба - по ГОСТ 9150-59. Поле допуска резьбы - 6Н по ГОСТ 16093-81.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.02.1982 N 876)
