Название документа

"ГОСТ 20179-74*. Бандажи черные из углеродистой стали для подвижного состава железных дорог узкой колеи. Профили и размеры"

(введен в действие Постановлением Госстандарта СССР от 04.09.1974 N 2097)

(ред. от 01.01.1981)

"ГОСТ 20179-74*. Бандажи черные из углеродистой стали для подвижного состава железных дорог узкой колеи. Профили и размеры"
(введен в действие Постановлением Госстандарта СССР от 04.09.1974 N 2097)
(ред. от 01.01.1981)

Введен в действие

Постановлением Госстандарта СССР

от 4 сентября 1974 г. N 2097

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БАНДАЖИ ЧЕРНЫЕ ИЗ УГЛЕРОДИСТОЙ СТАЛИ

ДЛЯ ПОДВИЖНОГО СОСТАВА ЖЕЛЕЗНЫХ ДОРОГ УЗКОЙ КОЛЕИ

ПРОФИЛИ И РАЗМЕРЫ

Rough tyres carbon steel for the rolling stock

on narrow gauge railways.

Profiles and sizes

ГОСТ 20179-74*

Список изменяющих документов

(в ред. Изменения N 1, утв. в январе 1981 г.)

Группа В41

Взамен

ГОСТ 3708-47

и ГОСТ 3709-47

Постановлением Государственного комитета стандартов Совета Министров СССР от 4 сентября 1974 г. N 2097 срок введения установлен с 01.01.1976.

Проверен в 1980 г.

Переиздание апрель 1981 г. с Изменением N 1, утвержденным в январе 1981 г. (ИУС 4-1981).

1. Настоящий стандарт распространяется на черные бандажи для локомотивов, вагонов и подвижного состава специального назначения и устанавливает их профили и размеры.

2. Бандажи должны изготовляться двух профилей - I и II. Бандажи профиля II применяют для рудничных электровозов. Размеры бандажа профиля I должны соответствовать приведенным на черт. 1 и в табл. 1, профиля II - на черт. 2 и в табл. 2.

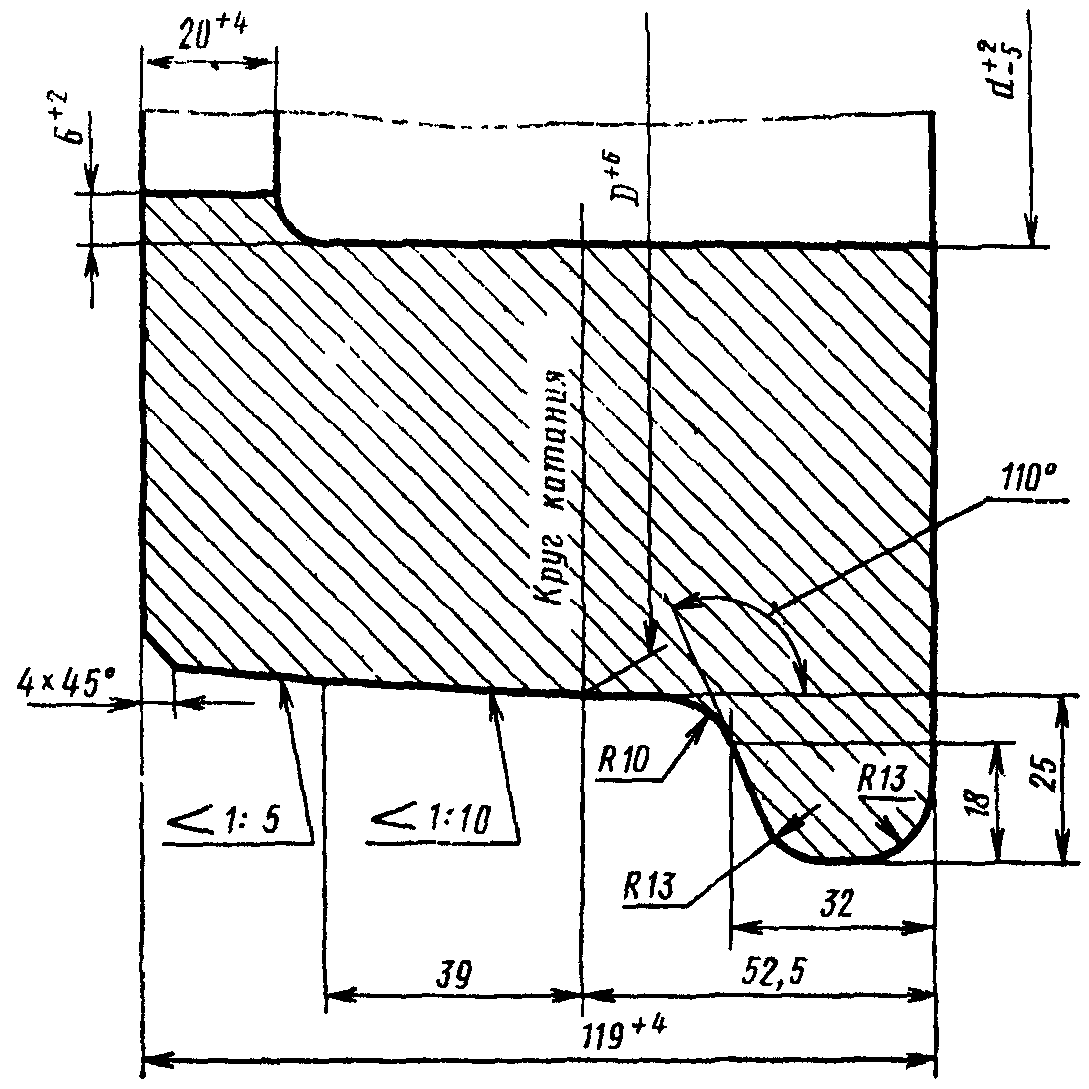

Профиль I

Черт. 1

Таблица 1

Размеры в мм

??????????????????????????????????????????????????????????????????

Внутренний диаметр d?Диаметр по кругу катания D ?Масса бандажа, кг

??????????????????????????????????????????????????????????????????

400 ?546 ?117

470 ?616 ?134

Обозначение бандажа профиля I номинальными диаметрами: внутренним d = 470 мм и по кругу катания D = 616 мм:

Бандаж I 470 х 616 ГОСТ 20179-74

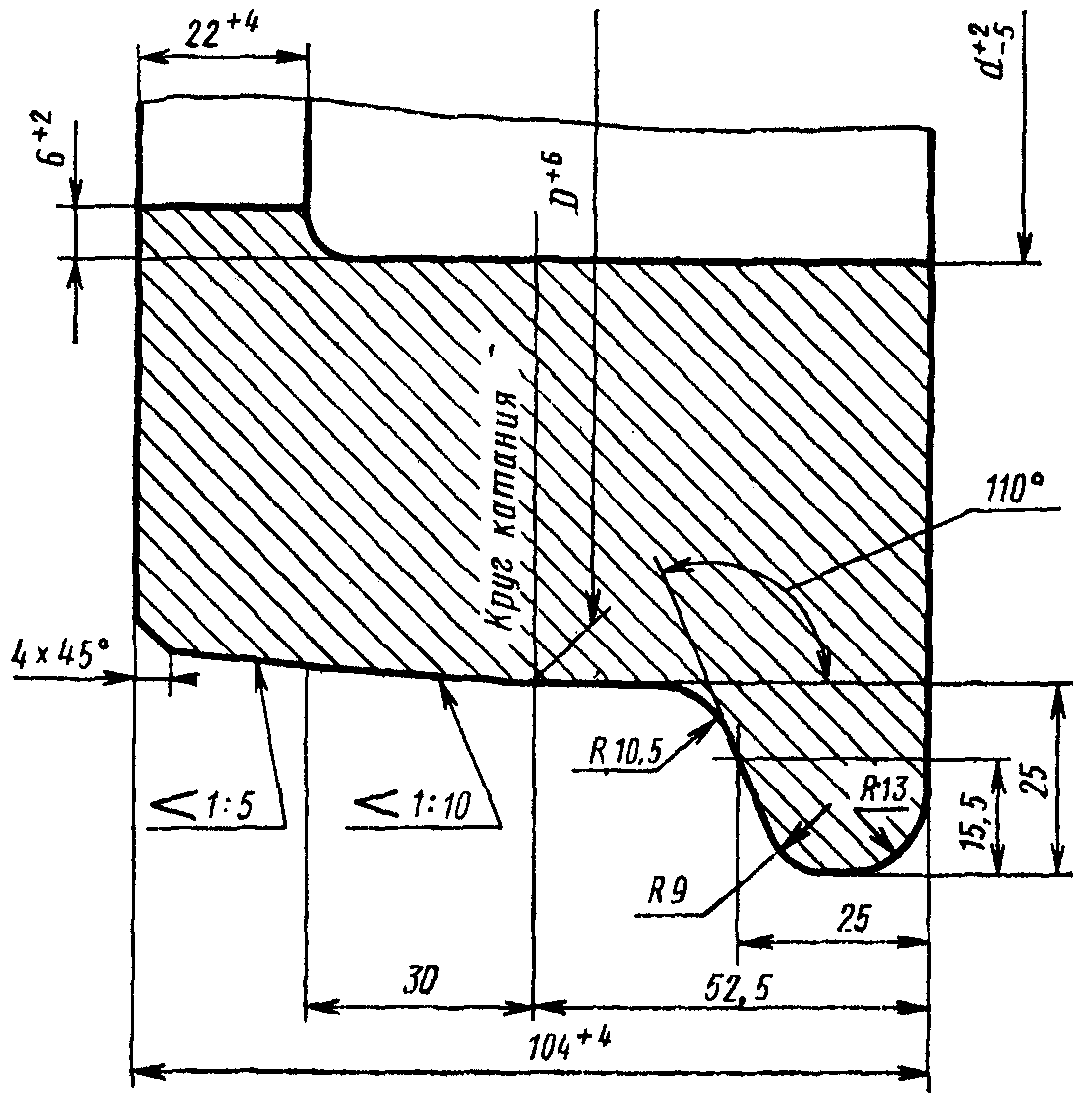

Профиль II

Черт. 2

Таблица 2

Размеры в мм

??????????????????????????????????????????????????????????????????

Внутренний диаметр d?Диаметр по кругу катания D ?Масса бандажа, кг

??????????????????????????????????????????????????????????????????

566 ?686 ?115

642 ?766 ?134

Обозначение бандажа профиля II номинальными диаметрами: внутренним d = 566 мм и по кругу катания D = 686 мм:

Бандаж II 566 х 686 ГОСТ 20179-74

Примечание. Допускается уклон на внутренней боковой поверхности бандажа до 1°, а также овальность, разностенность и другие отклонения от геометрической формы бандажа по окружностям в пределах полей допусков на внутренний и наружный диаметры.

(Измененная редакция, Изм. N 1).

3. Технические требования к черным бандажам - по ГОСТ 17055-71.

4. Массу черных бандажей следует подсчитывать по номинальным размерам с учетом допустимых предельных отклонений при плотности стали 7,85 г/см3.

5. Бандажи, предназначенные для ремонтных целей, диаметрами (D и d) и шириной, отличающимися от указанных в настоящем стандарте, должны изготовляться по рабочим чертежам, утвержденным в установленном порядке, и в соответствии с требованиями ГОСТ 17055-71.
