Название документа
"ГОСТ 24136-80. Детали крепления трубопроводов. Скобы четырехместные. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 25.04.1980 N 1891)

"ГОСТ 24136-80. Детали крепления трубопроводов. Скобы четырехместные. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 25.04.1980 N 1891)


Введен в действие
Постановлением Госстандарта СССР
от 25 апреля 1980 г. N 1891
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДЕТАЛИ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ
СКОБЫ ЧЕТЫРЕХМЕСТНЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Pipe-line fastening parts. Four-seat cramps.
Design and dimensions
ГОСТ 24136-80
Группа Г38
ОКП 12 8001
Постановлением Государственного комитета СССР по стандартам от 25 апреля 1980 г. N 1891 срок введения установлен с 01.01.1981.
Проверен в 1985 г. Постановлением Госстандарта от 16.10.1985 N 3332 срок действия продлен до 01.01.1991.
Взамен ГОСТ 16690-71.
Переиздание. Апрель 1988 г.
1. Настоящий стандарт распространяется на четырехместные скобы диаметром D от 4 до 50 мм.

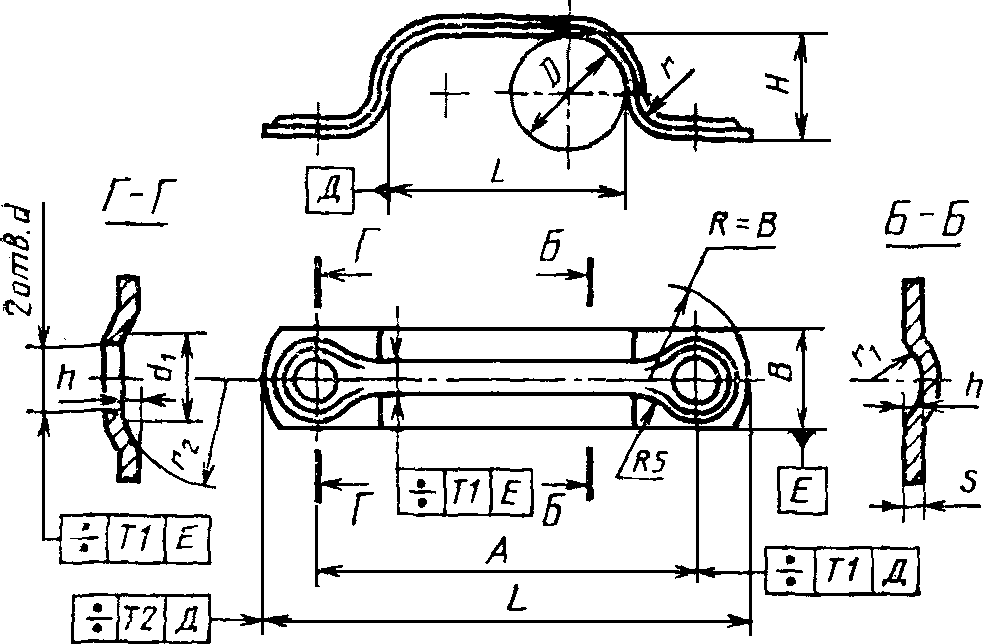

2. Конструкция и размеры четырехместных скоб должны соответствовать указанным на чертеже и в таблице.
Исполнение 1
Исполнение 2
Примечания. 1. Все размеры, кроме размеров B и s, обеспечиваются инструментом.
2. Отклонение от центра радиуса R относительно оси поверхностей E не должно быть более 1 мм.
Размеры, мм
??????????????????????????????????????????????????????????????????????????????????
D ? A ? B x s для ? H? L ? d ?d ? h ? l ?r?r ?r ? Масса ?Приме-
?+/- 0,5? исполнений ? ? ?H14? 1? ? ? ? 1? 2? 1000 шт., ?няе-
? ? ? ? ? ? ? ? ? ? ? ? кг, для ?мость
? ? ? ? ? ? ? ? ? ? ? ? исполнений?для
? ? ? ? ? ? ? ? ? ? ? ? ?испол-
? ? ? ? ? ? ? ? ? ? ? ? ?нений
? ????????????????? ? ? ? ? ???????????? ? ? ???????????????????
? ? 1 ? 2 ? ? ? ? ? ?Но- ?Пред.? ? ? ? 1 ? 2 ?1 ? 2
? ? ? ? ? ? ? ? ?мин.?откл.? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????
4? 34 ?16 x 1,0?16 x 2? 3? 50?5,8? 9?1,0? 16 ? 0,6 ?3?2 ?10? 6,2? 12,4? ?
5? 37 ? ? ? 4? 53? ? ? ? 20 ? ? ? ? ? 6,7? 13,4? ?
6? 44 ? ? ? 5? 60? ? ? ? 24 ? ? ? ? ? 7,5? 15,0? ?
8? 50 ? ? ? 6? 66? ? ? ? 32 ? ? ? ? ? 8,5? 17,0? ?
10? 58 ? ? ? 8? 74? ? ? ? 40 ? ? ? ? ? 10,1? 20,2? ?
12? 66 ? ? ?10? 82? ? ? ? 48 ? ? ? ? ? 11,5? 23,0? ?
?????????????????????????????????????????????????? ?????? ????????????? ?
14? 80 ?18 x 1,6?18 x 3?12? 98?7,0?10?1,4? 56 ? ?5?3 ? ? 24,9? 46,6? ?
16? 88 ? ? ?14?106? ? ? ? 64 ? ? ? ? ? 27,4? 51,2? ?
18? 96 ? ? ?16?114? ? ? ? 72 ? ? ? ? ? 29,9? 55,9? ?
20? 110 ? ? ?18?128? ? ? ? 85 ? ? ? ? ? 33,8? 63,2? ?
????????????????????????????????????????? ?????? ? ? ? ????????????? ?
22? 125 ?22 x 1,6?22 x 3?20?147?9,0?14? ? 90 ? ? ? ? ? 46,7? 87,3? ?
25? 140 ? ? ?22?162? ? ? ?105 ? ? ? ? ? 51,8? 96,9? ?
? ? ? ? ? ? ? ? ???????????? ? ? ? ? ? ?
28? 150 ? ? ?24?172? ? ? ?115 ? 1,0 ? ? ? ? 55,3?103,4? ?
32? 165 ? ? ?28?187? ? ? ?130 ? ? ? ? ? 61,1?114,2? ?
36? 180 ? ? ?32?202? ? ? ?145 ? ? ? ? ? 66,8?124,9? ?
?????????????????????????????????? ? ?????????? ????????????????????? ?
40? 200 ?30 x 2,0?30 x 3?35?230? ? ?2,0?165 ? ?6?4 ?16?129,8?194,7? ?
45? 220 ? ? ?40?250? ? ? ?185 ? ? ? ? ?142,1?213,1? ?
50? 240 ? ? ?45?270? ? ? ?205 ? ? ? ? ?156,0?234,0? ?
Пример условного обозначения четырехместной скобы исполнения 1 D = 20 мм из стали марки 20 с покрытием Ц9.хр:
Скоба 1-20-20-Ц9.хр ГОСТ 24136-80
То же, исполнение 2 из стали марки 12Х18Н10Т с покрытием Хим.Пас.:
Скоба 2-20-12Х18Н10Т-Хим.Пас. ГОСТ 24136-80
3. Технические требования - по ГОСТ 24140-80.
