Название документа
"ГОСТ 8320.4-83. Государственный стандарт Союза ССР. Профили периодические поперечно-винтовой прокатки семиступенчатые для валов электродвигателей. Сортамент"
(введен в действие Постановлением Госстандарта СССР от 20.04.1983 N 1975)

"ГОСТ 8320.4-83. Государственный стандарт Союза ССР. Профили периодические поперечно-винтовой прокатки семиступенчатые для валов электродвигателей. Сортамент"
(введен в действие Постановлением Госстандарта СССР от 20.04.1983 N 1975)


Введен в действие
Постановлением Госстандарта СССР
от 20 апреля 1983 г. N 1975
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОФИЛИ ПЕРИОДИЧЕСКИЕ ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ
СЕМИСТУПЕНЧАТЫЕ ДЛЯ ВАЛОВ ЭЛЕКТРОДВИГАТЕЛЕЙ
СОРТАМЕНТ
Periodic heptastep sections produced by cross-helical
rolling for electric motor shafts.
Dimensions
ГОСТ 8320.4-83
Группа В22
ОКП 09 4400
Взамен ГОСТ 8320.4-73
Срок действия
с 1 января 1985 года
до 1 января 1990 года
1. Настоящий стандарт распространяется на горячекатаные круглые периодические семиступенчатые профили для валов электродвигателей, изготовляемые поперечно-винтовой прокаткой.
2. Размеры, предельные отклонения по ним для профилей N 1 и 2 должны соответствовать указанным на черт. 1 и в таблице, для профиля N 3 - на черт. 2.
Черт. 1
Размеры, мм
Номер профиля
L
L1
L2
L3
L4
L5
L6
L7
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Номин.
Номин.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
1
36
+/- 5
872
+/- 5
863
1033
2777
267
+15
155
+/- 5
85
+/- 5
2
36
912
903
1075
2899
267
155
85
Продолжение
Размеры, мм
Номер профиля
L8
L9
L10
L11
d1
d2
d3
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
1
293
+/- 5
513
+/- 5
571
+/- 5
766
+15
56
+1,0
-1,5
61
+1,0
-1,5
78
+1,0
-1,5
2
333
553
611
808
Продолжение
Размеры, мм
Номер профиля
d4
d5
d6
d7
Припуск на резку
Число периодов n
Масса одного периода, кг
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
1
95
+1,0
-1,5
91
+1,0
-1,5
81
+1,0
-1,5
71
+1,0
-1,5
9
3
34,30
37,60
2
36,30
39,70

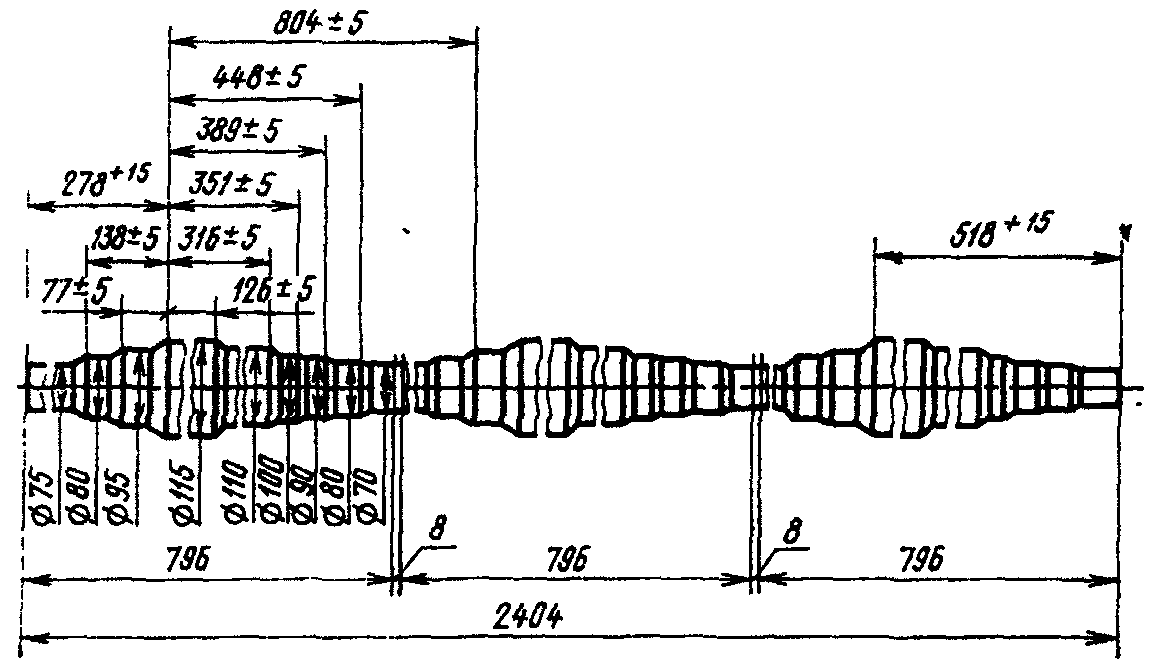

Черт. 2
3. Предельные отклонения диаметров профиля N 3 не должны превышать мм.
4. Масса одного периода профиля N 3 - 45,8 кг.
