Введен в действие с 1 июля 1972 года.

Взамен ГОСТ 8809-58.

Название документа

"ГОСТ 8809-71*. Государственный стандарт Союза ССР. Допуски и посадки размеров менее 0,1 мм"

(введен в действие Постановлением Госстандарта СССР от 05.01.1971 N 7)

(ред. от 01.07.1980)

"ГОСТ 8809-71*. Государственный стандарт Союза ССР. Допуски и посадки размеров менее 0,1 мм"
(введен в действие Постановлением Госстандарта СССР от 05.01.1971 N 7)
(ред. от 01.07.1980)

Введен в действие

Постановлением Госстандарта СССР

от 5 января 1971 г. N 7

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДОПУСКИ И ПОСАДКИ РАЗМЕРОВ МЕНЕЕ 0,1 мм <*>

Limits and fits of dimension less than 0,1 mm

ГОСТ 8809-71*

Список изменяющих документов

(в ред. Изменения N 1, утв. в июле 1980 г.)

Группа Г12

--------------------------------

<*> Применение стандарта для вновь разрабатываемых изделий не допускается.

Взамен ГОСТ 8809-58.

Постановлением Государственного комитета стандартов Совета Министров СССР от 5 января 1971 г. N 7 срок введения установлен с 01.07.1972.

Переиздание март 1983 г. с Изменением N 1, утвержденным в июле 1980 г. (ИУС 9 - 1980 г.).

1. Допуски размеров менее 0,1 мм должны назначаться по табл. 1.

Таблица 1

??????????????????????????????????????????????????????????????????

Интервалы номинальных размеров, ? Классы точности

мм ?????????????????????????????????

?08 ? 09 ? 1 ? 2 ?2а?3 ?3а?4 ? 5

?????????????????????????????????

? Величины допусков, мкм

??????????????????????????????????????????????????????????????????

До 0,01 ?0,3?0,5 ?0,8?1,2?2 ?3 ?- ?- ? -

Св. 0,01 до 0,03 ?0,5?0,8 ?1,2? 2 ?3 ?4 ?6 ?- ? -

Св. 0,03 до 0,06 ?0,8?1,2 ? 2 ? 3 ?4 ?6 ?10?14? -

Св. 0,06 до 0,1 (искл.) ?1,2? 2 ? 3 ? 4 ?6 ?10?14?25?40

2. Расположение полей допусков в классах точности 0,8, 3а, 4, 5 настоящим стандартом не устанавливается.

Рекомендуется располагать поля допусков относительно номинального размера: в "плюс" - для отверстий (

), в "минус" - для валов (

) или симметрично (половина допуска со знаком +/-; обозначение:

3. Предельные отклонения отверстий и валов классов точности 09 - 3 должны назначаться по табл. 2 - 6 для посадок в системе отверстия и по табл. 7 - 11 для посадок в системе вала.

Таблица 2

Система отверстия. Класс точности 09

???????????????????????????????????????????????????????????????????????????

Интервалы номинальных ? Обозначения полей допусков

размеров, мм ????????????????????????????????????????????????????

? отверстия ? валов

????????????????????????????????????????????????????

? А ? П ? С ? Д

? 09 ? 09 ? 09 ? 09

????????????????????????????????????????????????????

? Предельные отклонения, мкм

????????????????????????????????????????????????????

?нижн.?верхн.?верхн.?нижн.?верхн.?нижн.?верхн.?нижн.

???????????????????????????????????????????????????????????????????????????

До 0,01 ? 0 ? +0,5 ?+0,25 ?-0,25? 0 ?-0,5 ? - ? -

Св. 0,01 до 0,03 ? 0 ? +0,8 ?+0,4 ?-0,4 ? 0 ?-0,8 ? - ? -

Св. 0,03 до 0,06 ? 0 ? +1,2 ?+0,6 ?-0,6 ? 0 ?-1,2 ? - ? -

Св. 0,06 до 0,1 (искл.)? 0 ? +2 ?+1 ?-1 ? 0 ?-2 ? -2 ? -4

Таблица 3

Система отверстия. 1-й класс точности

??????????????????????????????????????????????????????????????????????????????????????????????

Интервалы ? Обозначение полей допусков

номинальных ??????????????????????????????????????????????????????????????????????????????

размеров, мм ? отверстия ? валов

??????????????????????????????????????????????????????????????????????????????

? А ? П ? С ? Д ? Х ? Л

? 1 ? 1 ? 1 ? 1 ? 1 ? 1

??????????????????????????????????????????????????????????????????????????????

? Предельные отклонения, мкм

??????????????????????????????????????????????????????????????????????????????

?нижн.?верхн.?верхн.?нижн.?верхн.?нижн.?верхн.?нижн.?верхн.?нижн.?верхн.?нижн.

??????????????????????????????????????????????????????????????????????????????????????????????

До 0,01 ? 0 ? +0,8 ? +0,4 ?-0,4 ? 0 ?-0,8 ? - ? - ? - ? - ? - ? -

Св. 0,01 до 0,03? 0 ? +1,2 ? +0,6 ?-0,6 ? 0 ?-1,2 ? - ? - ? - ? - ? - ? -

Св. 0,03 до 0,06? 0 ? +2 ? +1 ?-1 ? 0 ?-2 ? -2 ? -4 ? -4 ? -6 ? -6 ? -8

Св. 0,06 до 0,1 ? 0 ? +3 ? +1,5 ?-1,5 ? 0 ?-3 ? -2 ? -5 ? -4 ? -7 ? -6 ? -9

(искл.) ? ? ? ? ? ? ? ? ? ? ? ?

Таблица 4

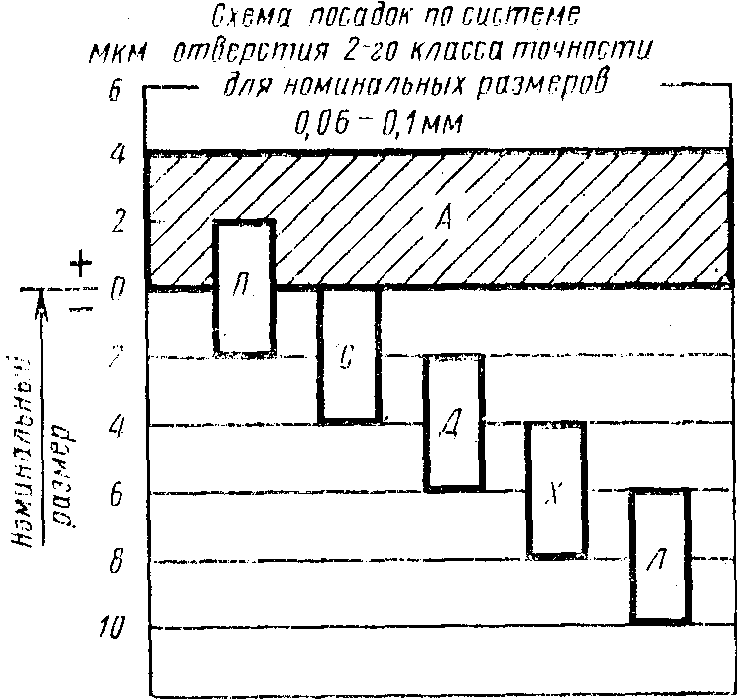

Система отверстия. 2-й класс точности

??????????????????????????????????????????????????????????????????????????????????????????????

Интервалы ? Обозначение полей допусков

номинальных ??????????????????????????????????????????????????????????????????????????????

размеров, мм ? отверстия ? валов

??????????????????????????????????????????????????????????????????????????????

? А ? П ? С ? Д ? Х ? Л

??????????????????????????????????????????????????????????????????????????????

? Предельные отклонения, мкм

??????????????????????????????????????????????????????????????????????????????

?нижн.?верхн.?верхн.?нижн.?верхн.?нижн.?верхн.?нижн.?верхн.?нижн.?верхн.?нижн.

??????????????????????????????????????????????????????????????????????????????????????????????

До 0,01 ? 0 ? +1,2 ? +0,6 ?-0,6 ? 0 ?-1,2 ? - ? - ? - ? - ? - ? -

Св. 0,01 до 0,03? 0 ? +2 ? +1 ?-1 ? 0 ?-2 ? - ? - ? - ? - ? - ? -

Св. 0,03 до 0,06? 0 ? +3 ? +1,5 ?-1,5 ? 0 ?-3 ? -2 ? -5 ? -4 ? -7 ? -6 ? -9

Св. 0,06 до 0,1 ? 0 ? +4 ? +2 ?-2 ? 0 ?-4 ? -2 ? -6 ? -4 ? -8 ? -6 ? -10

(искл.) ? ? ? ? ? ? ? ? ? ? ? ?

Таблица 5

Система отверстия. Класс точности 2а

??????????????????????????????????????????????????????????????????????????????????

Интервалы ? Обозначения полей допусков

номинальных ??????????????????????????????????????????????????????????????????

размеров, мм ? отверстия ? валов

??????????????????????????????????????????????????????????????????

? А ? П ? С ? Х ? Л

? 2а ? 2а ? 2а ? 2а ? 2а

??????????????????????????????????????????????????????????????????

? Предельные отклонения, мкм

??????????????????????????????????????????????????????????????????

?нижн.?верхн.?верхн.?нижн.?верхн.?нижн. ?верхн.?нижн.?верхн.?нижн.

??????????????????????????????????????????????????????????????????????????????????

До 0,01 ? 0 ? +2 ? +1 ?-1 ? 0 ? -2 ? - ? - ? - ? -

Св. 0,01 до 0,03? 0 ? +3 ? +1,5 ?-1,5 ? 0 ? -3 ? - ? - ? - ? -

Св. 0,03 до 0,06? 0 ? +4 ? +2 ?-2 ? 0 ? -4 ? -4 ? -8 ? -6 ? -10

Св. 0,06 до 0,1 ? 0 ? +6 ? +3 ?-3 ? 0 ? -6 ? -4 ? -10? -6 ? -12

(искл.) ? ? ? ? ? ? ? ? ? ?

Таблица 6

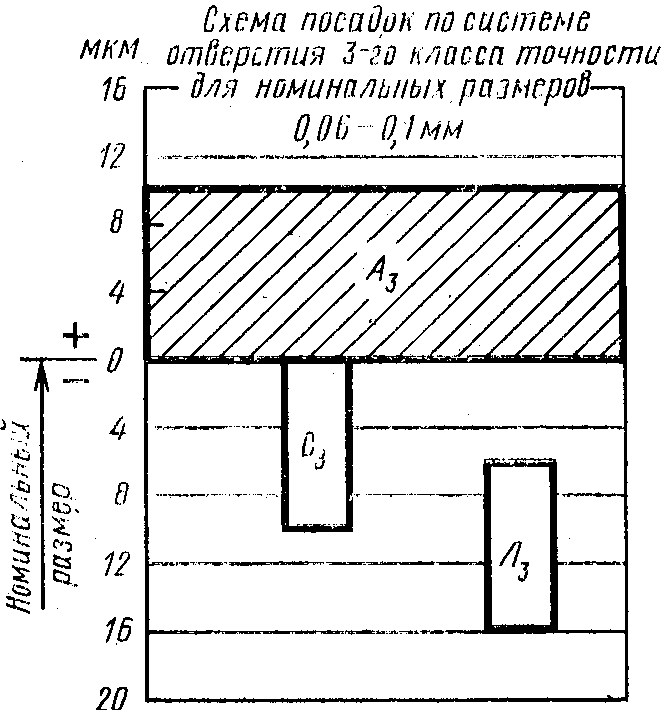

Система отверстия. 3-й класс точности

??????????????????????????????????????????????????????????????????

Интервалы номинальных ? Обозначения полей допусков

размеров, мм ???????????????????????????????????????

? отверстия ? валов

???????????????????????????????????????

? А ? С ? Л

? 3 ? 3 ? 3

???????????????????????????????????????

? Предельные отклонения, мкм

???????????????????????????????????????

?нижн.?верхн.?верхн.?нижн.?верхн.?нижн.

??????????????????????????????????????????????????????????????????

До 0,01 ? 0 ? +3 ? 0 ? -3 ? - ? -

Св. 0,01 до 0,03 ? 0 ? +4 ? 0 ? -4 ? - ? -

Св. 0,03 до 0,06 ? 0 ? +6 ? 0 ? -6 ? -6 ? -12

Св. 0,06 до 0,1 (искл.) ? 0 ? +10 ? 0 ? -10 ? -6 ? -16

Таблица 7

Система вала. Класс точности 09

???????????????????????????????????????????????????????????????????????????

Интервалы номинальных ? Обозначения полей допусков

размеров, мм ????????????????????????????????????????????????????

? вала ? отверстий

????????????????????????????????????????????????????

? В ? П ? С ? Д

? 09 ? 09 ? 09 ? 09

????????????????????????????????????????????????????

? Предельные отклонения, мкм

????????????????????????????????????????????????????

?верхн.?нижн.?нижн.?верхн.?нижн.?верхн.?нижн.?верхн.

???????????????????????????????????????????????????????????????????????????

До 0,01 ? 0 ?-0,5 ?-0,25?+0,25 ? 0 ? +0,5 ? - ? -

Св. 0,01 до 0,03 ? 0 ?-0,8 ?-0,4 ?+0,4 ? 0 ? +0,8 ? - ? -

Св. 0,03 до 0,06 ? 0 ?-1,2 ?-0,6 ?+0,6 ? 0 ? +1,2 ? - ? -

Св. 0,06 до 0,1 (искл.)? 0 ?-2 ?-1 ?+1 ? 0 ? +2 ? +2 ? +4

Таблица 8

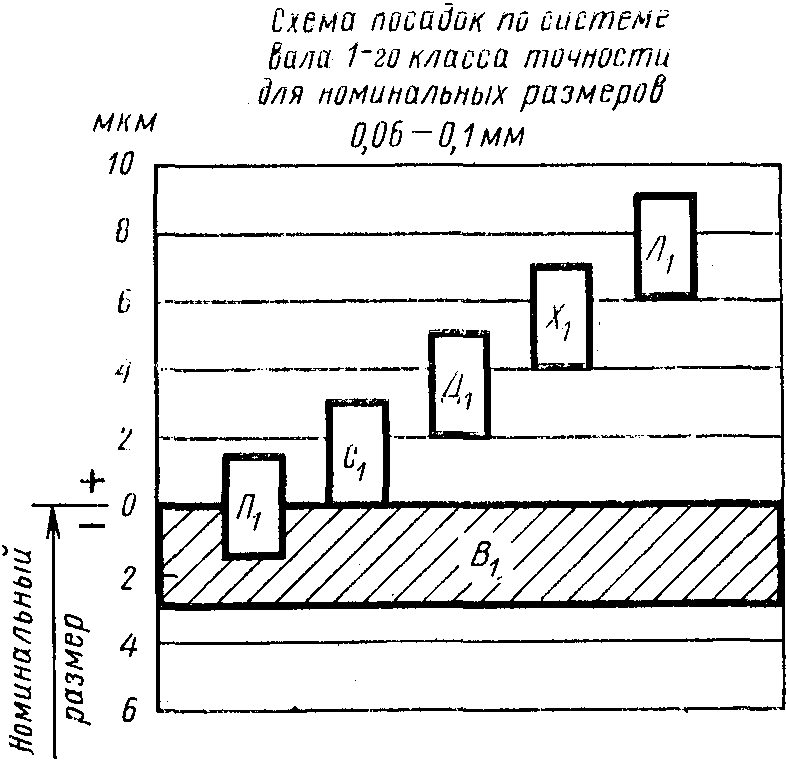

Система вала. 1-й класс точности

??????????????????????????????????????????????????????????????????????????????????????????????

Интервалы ? Обозначения полей допусков

номинальных ??????????????????????????????????????????????????????????????????????????????

размеров, мм ? вала ? отверстий

??????????????????????????????????????????????????????????????????????????????

? В ? П ? С ? Д ? Х ? Л

? 1 ? 1 ? 1 ? 1 ? 1 ? 1

??????????????????????????????????????????????????????????????????????????????

? Предельные отклонения, мкм

??????????????????????????????????????????????????????????????????????????????

?верхн.?нижн.?нижн.?верхн.?нижн.?верхн.?нижн.?верхн.?нижн.?верхн.?нижн.?верхн.

??????????????????????????????????????????????????????????????????????????????????????????????

До 0,01 ? 0 ?-0,8 ?-0,4 ? +0,4 ? 0 ? +0,8 ? - ? - ? - ? - ? - ? -

Св. 0,01 до 0,03? 0 ?-1,2 ?-0,6 ? +0,6 ? 0 ? +1,2 ? - ? - ? - ? - ? - ? -

Св. 0,03 до 0,06? 0 ?-2 ?-1 ? +1 ? 0 ? +2 ? +2 ? +4 ? +4 ? +6 ? +6 ? +8

Св. 0,06 до 0,1 ? 0 ?-3 ?-1,5 ? +1,5 ? 0 ? +3 ? +2 ? +5 ? +4 ? +7 ? +6 ? +9

(искл.) ? ? ? ? ? ? ? ? ? ? ? ?

Таблица 9

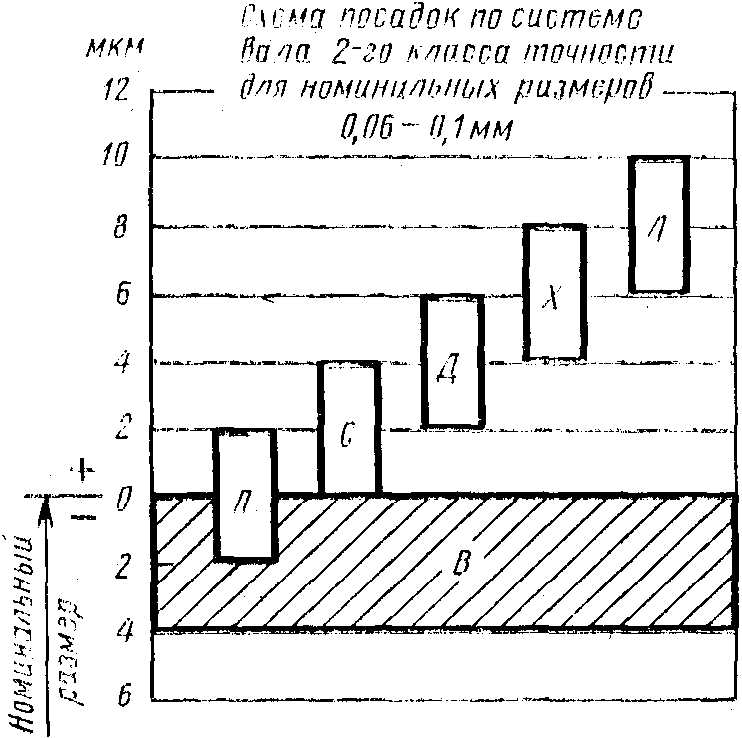

Система вала. 2-й класс точности

??????????????????????????????????????????????????????????????????????????????????????????????

Интервалы ? Обозначения полей допусков

номинальных ??????????????????????????????????????????????????????????????????????????????

размеров, мм ? вала ? отверстий

??????????????????????????????????????????????????????????????????????????????

? В ? П ? С ? Д ? Х ? Л

??????????????????????????????????????????????????????????????????????????????

? Предельные отклонения, мкм

??????????????????????????????????????????????????????????????????????????????

?верхн.?нижн.?нижн.?верхн.?нижн.?верхн.?нижн.?верхн.?нижн.?верхн.?нижн.?верхн.

??????????????????????????????????????????????????????????????????????????????????????????????

До 0,01 ? 0 ?-1,2 ?-0,6 ? +0,6 ? 0 ? +1,2 ? - ? - ? - ? - ? - ? -

Св. 0,01 до 0,03? 0 ?-2 ?-1 ? +1 ? 0 ? +2 ? - ? - ? - ? - ? - ? -

Св. 0,03 до 0,06? 0 ?-3 ?-1,5 ? +1,5 ? 0 ? +3 ? +2 ? +5 ? +4 ? +7 ? +6 ? +9

Св. 0,06 до 0,1 ? 0 ?-4 ?-2 ? +2 ? 0 ? +4 ? +2 ? +6 ? +4 ? +8 ? +6 ? +10

(искл.) ? ? ? ? ? ? ? ? ? ? ? ?

Таблица 10

Система вала. Класс точности 2а

?????????????????????????????????????????????????????????????????????????????????

Интервалы ? Обозначения полей допусков

номинальных ?????????????????????????????????????????????????????????????????

размеров, мм ? вала ? отверстий

?????????????????????????????????????????????????????????????????

? В ? П ? С ? Х ? Л

? 2а ? 2а ? 2а ? 2а ? 2а

?????????????????????????????????????????????????????????????????

? Предельные отклонения, мкм

?????????????????????????????????????????????????????????????????

?верхн.?нижн.?нижн.?верхн.?нижн.?верхн.?нижн.?верхн.?нижн.?верхн.

?????????????????????????????????????????????????????????????????????????????????

До 0,01 ? 0 ? -2 ? -1 ? +1 ? 0 ? +2 ? - ? - ? - ? -

Св. 0,01 до 0,03? 0 ? -3 ? -1,5? +1,5 ? 0 ? +3 ? - ? - ? - ? -

Св. 0,03 до 0,06? 0 ? -4 ? -2 ? +2 ? 0 ? +4 ? +4 ? +8 ? +6 ? +10

Св. 0,06 до 0,1 ? 0 ? -6 ? -3 ? +3 ? 0 ? +6 ? +4 ? +10 ? +6 ? +12

(искл.) ? ? ? ? ? ? ? ? ? ?

Таблица 11

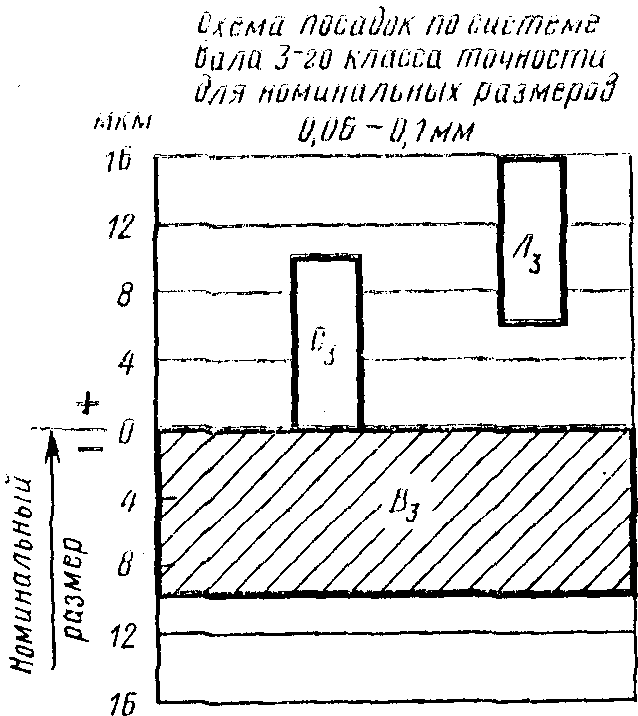

Система вала. 3-й класс точности

??????????????????????????????????????????????????????????????????

Интервалы номинальных ? Обозначения полей допусков

размеров, мм ???????????????????????????????????????

? вала ? отверстий

???????????????????????????????????????

? В ? С ? Л

? 3 ? 3 ? 3

???????????????????????????????????????

? Предельные отклонения, мкм

???????????????????????????????????????

?верхн.?нижн.?нижн.?верхн.?нижн.?верхн.

??????????????????????????????????????????????????????????????????

До 0,01 ? 0 ? -3 ? 0 ? +3 ? - ? -

Св. 0,01 до 0,03 ? 0 ? -4 ? 0 ? +4 ? - ? -

Св. 0,03 до 0,06 ? 0 ? -6 ? 0 ? +6 ? +6 ? +12

Св. 0,06 до 0,1 (искл.) ? 0 ? -10 ? 0 ? +10 ? +6 ? +16

4. Основные понятия о допусках и посадках - по ГОСТ 7713-62.

Нанесение предельных отклонений размеров на чертежах - по ГОСТ 2.307-68.
