Введен в действие
Постановлением Госстандарта СССР
от 25 апреля 1980 г. N 1891
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДЕТАЛИ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ
СКОБЫ ДВУХМЕСТНЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Pipe-line fastening parts.
Double-seat cramps. Design and dimensions
ГОСТ 24134-80
ОКП 12 8001
Взамен ГОСТ 16688-71
Постановлением Государственного комитета СССР по стандартам от 25 апреля 1980 г. N 1891 срок введения установлен с 01.01.1981.
Проверен в 1985 г. Постановлением Госстандарта от 16.10.1985 N 3332 срок действия продлен до 01.01.1991.
Переиздание. Апрель 1988 г.
1. Настоящий стандарт распространяется на двухместные скобы диаметром D от 4 до 110 мм.

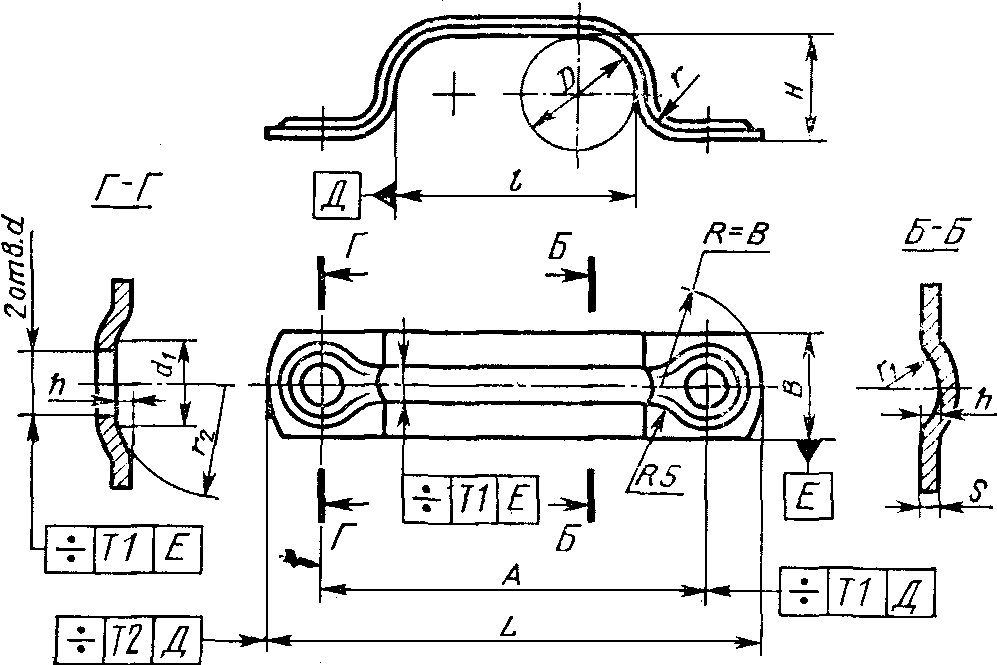

2. Конструкция и размеры двухместных скоб должны соответствовать указанным на чертеже и в
таблице.
Исполнение 1
Исполнение 2
Примечания. 1. Все размеры, кроме размеров B и s, обеспечиваются инструментом.
2. Отклонение от центра радиуса R относительно оси поверхности E не должно быть более 1 мм.
???????????????????????????????????????????????????????????????????????????????????????????
D ? A ? B x s для ? H ? L ? d ?d ? h ? l ?r ?r ?r ? Масса ?Приме-
?+/- 0,5? исполнений ? ? ?H14 ? 1 ? ? ? ? 1? 2? 1000 шт., ?няе-
? ? ? ? ? ? ? ? ? ? ? ? кг, для ?мость
? ? ? ? ? ? ? ? ? ? ? ?исполнений ?для
? ? ? ? ? ? ? ? ? ? ? ? ?испол-
? ? ? ? ? ? ? ? ? ? ? ? ?нений
? ??????????????????? ? ? ? ? ?????????????? ? ? ???????????????????
? ? 1 ? 2 ? ? ? ? ? ?Но- ?Пред. ? ? ? ? 1 ? 2 ?1 ? 2
? ? ? ? ? ? ? ? ?мин.?откл. ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????????????
4? 26 ?16 x 1,0?16 x 1,6? 3? 42?5,8 ? 9 ?1,0? 8 ?+/- 0,6?3 ?2 ?10? 5,2? 8,3? ?
5? 27 ? ? ? 4? 43? ? ? ? 10 ? ? ? ? ? 5,5? 8,8? ?
? ? ?????????????????? ? ? ? ? ? ? ? ? ? ? ?
6? 32 ? ?16 x 2,0? 5? 48? ? ? ? 12 ? ? ? ? ? 6,2? 12,4? ?
8? 34 ? ? ? 6? 50? ? ? ? 16 ? ? ? ? ? 6,7? 13,4? ?
10? 38 ? ? ? 8? 54? ? ? ? 20 ? ? ? ? ? 7,6? 15,2? ?
12? 42 ? ? ? 10? 58? ? ? ? 24 ? ? ? ? ? 8,5? 17,0? ?
???????????????????????????????????????????????????????? ?????????????????????? ?
14? 52 ?18 x 1,6? 18 x 3 ? 12? 70?7,0 ?10 ?1,4? 28 ? ?5 ?3 ?10? 18,6? 34,8? ?
16? 56 ? ? ? 14? 74? ? ? ? 32 ? ? ? ? ? 20,0? 37,4? ?
18? 60 ? ? ? 16? 78? ? ? ? 36 ? ? ? ? ? 21,8? 40,8? ?
20? 65 ? ? ? 18? 83? ? ? ? 41 ? ? ? ? ? 23,6? 44,1? ?
??????????????????????????????????????????????? ?????? ? ? ? ????????????? ?
22? 75 ?22 x 1,6? 22 x 3 ? 20? 97?9,0 ?14 ? ? 45 ? ? ? ? ? 32,9? 61,5? ?
25? 85 ? ? ? 22?104? ? ? ? 55 ? ? ? ? ? 36,6? 68,4? ?
28? 90 ? ? ? 24?112? ? ? ? 60 ? ? ? ? ? 38,7? 72,4? ?
32? 100 ? ? ? 28?122? ? ? ? 70 ? ? ? ? ? 43,2? 80,8? ?
36? 105 ? ? ? 32?127? ? ? ? 75 ? ? ? ? ? 46,3? 86,6? ?
?????????????????????????????????????? ? ?????????? ?????????????????????? ?
40? 120 ?30 x 2,0? 30 x 3 ? 35?150? ? ?2,0? 85 ? ?6 ?4 ?16? 92,2?138,3? ?
45? 130 ? ? ? 40?160? ? ? ? 95 ? ? ? ? ?100,7?151,0? ?
50? 140 ? ? ? 45?170? ? ? ?105 ? ? ? ? ?109,0?163,5? ?
???????????? ? ?????????????????? ?????????????? ? ? ????????????? ?
55? 150 ? ? ? 50?180?11,0?16 ? ?115 ?+/- 1,0? ? ? ?116,5?174,8? ?
60? 160 ? ? ? 55?190? ? ? ?125 ? ? ? ? ?124,8?187,2? ?
65? 170 ? ? ? 60?200? ? ? ?135 ? ? ? ? ?133,2?199,8? ?
????????????????????? ????????? ?????????????? ? ??????????????????? ?
70? 185 ? - ? ? 60?215? ? - ? - ?145 ? ? ?- ?- ? - ?209,8? ?
75? 195 ? ? ? 65?225? ? ? ?155 ? ? ? ? ? ?221,9? ?
? ? ??????????????????????? ? ?????? ? ? ? ? ? ? ?
80? 215 ? ? 30 x 4 ? 70?245?13,0? ? ?165 ? ? ? ? ? ?319,3? ?
85? 230 ? ? ? 75?260? ? ? ?175 ? ? ? ? ? ?340,7? ?
90? 240 ? ? ? 80?270? ? ? ?185 ? ? ? ? ? ?357,6? ?
95? 250 ? ? ? 85?280? ? ? ?195 ? ? ? ? ? ?374,3? ?
100? 260 ? ? ? 90?290? ? ? ?205 ? ? ? ? ? ?391,2? ?
105? 270 ? ? ? 95?300? ? ? ?215 ? ? ? ? ? ?408,0? ?
110? 280 ? ? ?100?310? ? ? ?225 ? ? ? ? ? ?424,8? ?
Пример условного обозначения двухместной скобы исполнения 1 D = 20 мм из стали марки 20 с покрытием Кд15.хр:
Скоба 1-20-20-Кд15.хр ГОСТ 24134-80
То же, исполнения 2 из стали марки 12Х18Н10Т с покрытием Хим.Пас.:
Скоба 2-20-12Х18Н10Т-Хим.Пас. ГОСТ 24134-80
