Название документа

"ГОСТ 15593-70* (СТ СЭВ 603-77). Государственный стандарт Союза ССР. Индикаторы часового типа. Головки и преобразователи измерительные. Присоединительные размеры"

(утв. Постановлением Госстандарта СССР от 04.03.1970 N 277)

(ред. от 01.07.1979)

"ГОСТ 15593-70* (СТ СЭВ 603-77). Государственный стандарт Союза ССР. Индикаторы часового типа. Головки и преобразователи измерительные. Присоединительные размеры"
(утв. Постановлением Госстандарта СССР от 04.03.1970 N 277)
(ред. от 01.07.1979)

Утвержден

Постановлением Госстандарта СССР

от 4 марта 1970 г. N 277

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИНДИКАТОРЫ ЧАСОВОГО ТИПА.

ГОЛОВКИ И ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Indication. Gange heads and transducers.

Connected sizes

ГОСТ 15593-70*

(СТ СЭВ 603-77)

Список изменяющих документов

(в ред. Изменения N 1, утв. в июле 1979 г.)

Группа П53

Утвержден Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 4 марта 1970 г. N 277. Срок действия установлен с 01.01.1971 до 01.01.1985.

Переиздание (ноябрь 1979 г.) с изменением N 1, утвержденным в июле 1979 г. (ИУС 8-79).

1. Настоящий стандарт распространяется на индикаторы часового типа, рычажно-зубчатые индикаторы, измерительные головки и преобразователи с ценой деления <= 10 мкм для измерения линейных размеров независимо от системы передач и устанавливает их присоединительные размеры.

Стандарт полностью соответствует СТ СЭВ 603-77.

Стандарт не распространяется на микрометрические головки.

2. Присоединительные размеры гильзы (стержня) и измерительного штока приборов должны соответствовать указанным на черт. 1 - 3 и в табл. 1.

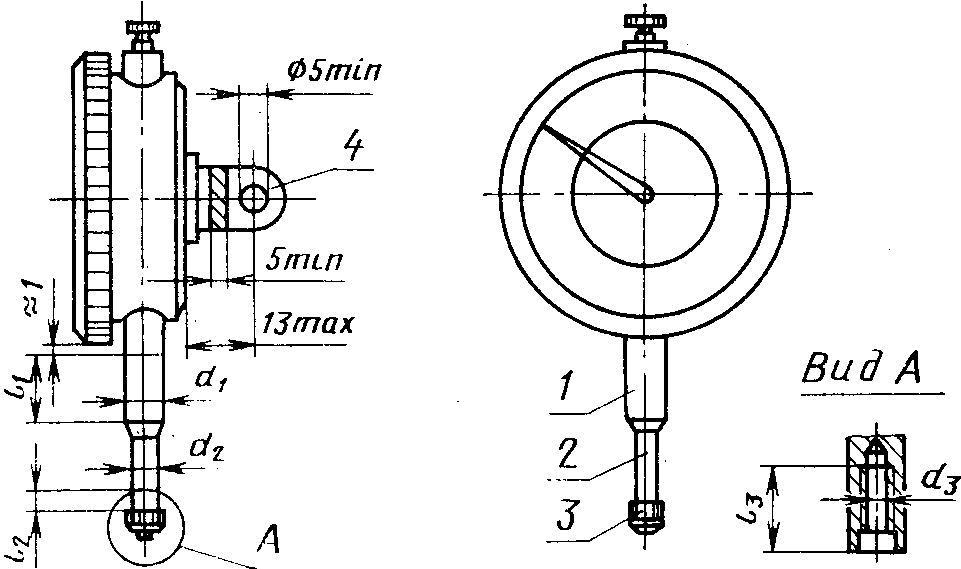

1 - присоединительная гильза; 2 - измерительный

шток; 3 - измерительный наконечник; 4 - ушко

Черт. 1

1 - присоединительная гильза;

2 - измерительный шток; 3 - измерительный наконечник

Черт. 2

1 - присоединительная гильза;

2 - измерительный шток; 3 - измерительный наконечник

Черт. 3

Таблица 1

??????????????????????????????????????????????????????????????????

d (h7) ? d (h6) ? d ? l ? l ? l

1 ? 2 ? 3 ? 1 ? 2 ? 3

???????????????????? ? ??????????????????????

ряд 1 ? ряд 2 ? ? ? не менее

??????????????????????????????????????????????????????????????????

- ? 4 ? - ? - ? 10 ? - ? -

??????????????????????????????????????????????????????????????????

8 ? - ? 4 ?М2,5-6Н по ? 11 ? 4 ?

? ? ?ГОСТ 16093-70????????????????

? ? ? ? 16 ? 6 ? 5

???????????????????? ? ???????? ?

? 12 ? ? ? 25 ? ?

??????????? ? ???????? ?

- ? 16 ? ? ? 40 ? ?

???????????????????????????????????? ???????????????

? 20 ? 6 ? ? ? 12 ? -

???????????????????? ? ???????? ?

28 ? - ? ? ? 60 ? ?

Примечания. 1. Размеры ряда 1 являются предпочтительными.

2. Для индикаторов, головок и измерительных преобразователей, у которых измерительный наконечник крепится на резьбе, размеры

являются рекомендуемыми.

3. Размеры

, соответственно равные 11 и 4 мм, допускаются только для индикаторов часового типа с

= 8 мм, с ценой деления 10 мкм и с диапазоном измерения 3 мм, в этом случае крепление измерительного наконечника должно быть на резьбе.

4. Допускается для рычажно-зубчатых индикаторов применять диаметр присоединительного стержня

= 5 мм.

Индикаторы часового типа изготовляются в двух исполнениях: креплением за присоединительную гильзу и с креплением за ушко.

3. Допуск на цилиндричность присоединительных диаметров не должен превышать значений, указанных в табл. 2.

Таблица 2

??????????????????????????????????????????????????????????????????

Номинальный размер диаметра, мм ?Допуск на цилиндричность, мкм

??????????????????????????????????????????????????????????????????

4 ? 6

5 ? 6

8 ? 8

12 ? 8

16 ? 8

20 ? 10

28 ? 10

1 - 3. (Измененная редакция, Изм. N 1).
