Утвержден и введен в действие
Постановлением Госстандарта СССР
от 30 апреля 1981 г. N 2264
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
РЕЗЬБА ТРАПЕЦЕИДАЛЬНАЯ
ПРОФИЛИ
Basic norms of interchangeability.
Trapezoidal screw thread. Profiles
ГОСТ 9484-81
(СТ СЭВ 146-78)
Взамен ГОСТ 9484-73
в части профилей
Постановлением Государственного комитета СССР по стандартам от 30 апреля 1981 г. N 2264 срок введения установлен с 01.01.1982 г.
Разработан Министерством станкостроительной и инструментальной промышленности.
Исполнители: М.А. Палей, Г.С. Кудинова.
Внесен Министерством станкостроительной и инструментальной промышленности.
Зам. министра А.Е. Прокопович.
1. Настоящий стандарт распространяется на трапецеидальную резьбу и устанавливает профили и размеры их элементов.
Стандарт полностью соответствует СТ СЭВ 146-78.

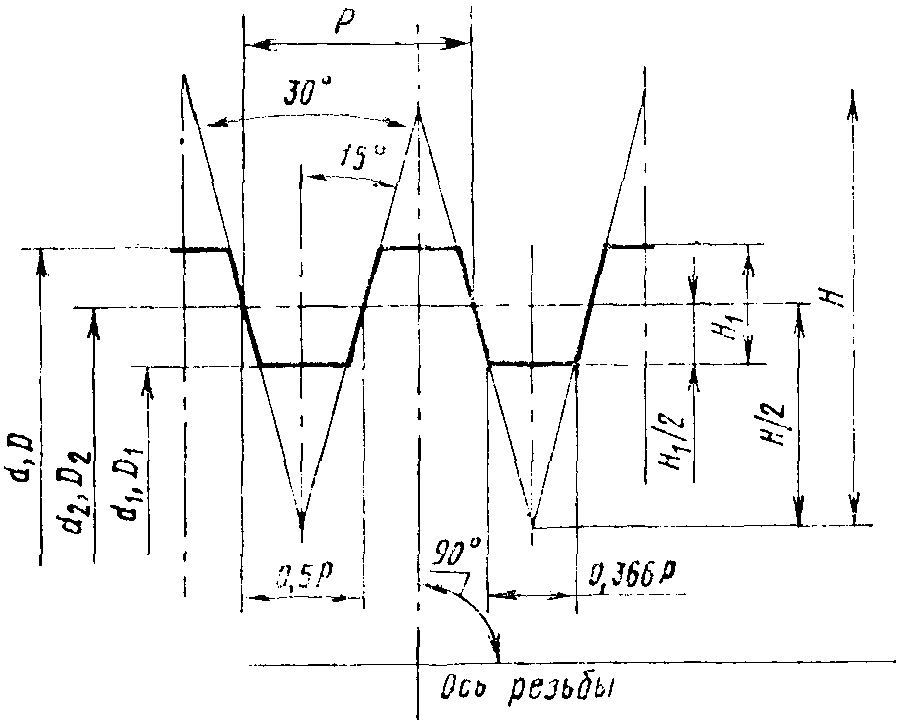

2. Основной профиль резьбы, общий для наружной и внутренней резьбы, и размеры его элементов должны соответствовать указанным на черт. 1 и в
табл. 1.
d - наружный диаметр резьбы (винта);
D - наружный диаметр внутренней резьбы (гайки);
- средний диаметр наружной резьбы;
- средний диаметр внутренней резьбы;
- внутренний диаметр наружной резьбы;
- внутренний диаметр внутренней резьбы;
Р - шаг резьбы; Н - высота исходного треугольника;
- рабочая высота профиля
Черт. 1.
мм
??????????????????????????????????????????????????????????????????
Шаг Р ? Н = 1,866 Р ? Н ? Н = 0,5 Р ? 0,366 Р
? ? ? = 0,933 Р ? 1 ?
? ? 2 ? ?
??????????????????????????????????????????????????????????????????
1,5 ? 2,799 ? 1,400 ? 0,75 ? 0,549
2 ? 3,732 ? 1,866 ? 1 ? 0,732
3 ? 5,598 ? 2,799 ? 1,5 ? 1,098
??????????????????????????????????????????????????????????????????
4 ? 7,464 ? 3,732 ? 2 ? 1,464
5 ? 9,330 ? 4,665 ? 2,5 ? 1,830
6 ? 11,196 ? 5,598 ? 3 ? 2,196
??????????????????????????????????????????????????????????????????
7 ? 13,062 ? 6,531 ? 3,5 ? 2,562
8 ? 14,928 ? 7,464 ? 4 ? 2,928
9 ? 16,794 ? 8,397 ? 4,5 ? 3,294
??????????????????????????????????????????????????????????????????
10 ? 18,660 ? 9,330 ? 5 ? 3,660
12 ? 22,392 ? 11,196 ? 6 ? 4,392
14 ? 26,124 ? 13,062 ? 7 ? 5,124
??????????????????????????????????????????????????????????????????
16 ? 29,856 ? 14,928 ? 8 ? 5,856
18 ? 33,588 ? 16,794 ? 9 ? 6,588
20 ? 37,320 ? 18,660 ? 10 ? 7,320
??????????????????????????????????????????????????????????????????
22 ? 41,052 ? 20,526 ? 11 ? 8,052
24 ? 44,784 ? 22,392 ? 12 ? 8,784
28 ? 52,248 ? 26,124 ? 14 ? 10,248
??????????????????????????????????????????????????????????????????
32 ? 59,712 ? 29,856 ? 16 ? 11,712
36 ? 67,176 ? 33,588 ? 18 ? 13,176
40 ? 74,640 ? 37,320 ? 20 ? 14,640
??????????????????????????????????????????????????????????????????
44 ? 82,104 ? 41,052 ? 22 ? 16,104
48 ? 89,568 ? 44,784 ? 24 ? 17,568

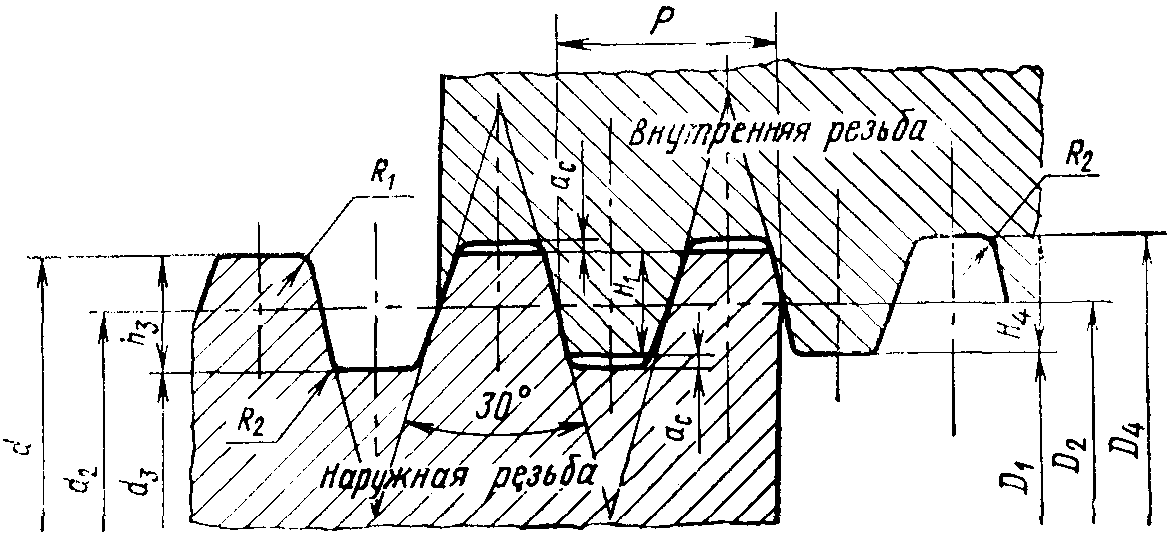

3. Номинальные профили наружной и внутренней резьбы и размеры их элементов должны соответствовать указанным на черт. 2 и в
табл. 2.
- высота профиля наружной резьбы;
- высота профиля внутренней резьбы;
- внутренний диаметр наружной резьбы;
- наружный диаметр внутренней резьбы;
- радиус скругления по вершине наружной резьбы;
- радиус скругления по впадине наружной
и внутренней резьбы;
- зазор по вершине резьбы
Черт. 2.
мм
??????????????????????????????????????????????????????????????????
Шаг Р? а ?h = Н = 0,5 Р + а ?R = 0,5 а ?R = а
? с ? 3 4 с? 1mах с? 2mах с
??????????????????????????????????????????????????????????????????
1,5 ? 0,15 ? 0,9 ? 0,075 ? 0,15
2 ? 0,25 ? 1,25 ? 0,125 ? 0,25
3 ? 0,25 ? 1,75 ? 0,125 ? 0,25
??????????????????????????????????????????????????????????????????
4 ? 0,25 ? 2,25 ? 0,125 ? 0,25
5 ? 0,25 ? 2,75 ? 0,125 ? 0,25
6 ? 0,5 ? 3,5 ? 0,25 ? 0,5
??????????????????????????????????????????????????????????????????
7 ? 0,5 ? 4 ? 0,25 ? 0,5
8 ? 0,5 ? 4,5 ? 0,25 ? 0,5
9 ? 0,5 ? 5 ? 0,25 ? 0,5
??????????????????????????????????????????????????????????????????
10 ? 0,5 ? 5,5 ? 0,25 ? 0,5
12 ? 0,5 ? 6,5 ? 0,25 ? 0,5
14 ? 1 ? 8 ? 0,5 ? 1
??????????????????????????????????????????????????????????????????
16 ? 1 ? 9 ? 0,5 ? 1
18 ? 1 ? 10 ? 0,5 ? 1
20 ? 1 ? 11 ? 0,5 ? 1
??????????????????????????????????????????????????????????????????
22 ? 1 ? 12 ? 0,5 ? 1
24 ? 1 ? 13 ? 0,5 ? 1
28 ? 1 ? 15 ? 0,5 ? 1
??????????????????????????????????????????????????????????????????
32 ? 1 ? 17 ? 0,5 ? 1
36 ? 1 ? 19 ? 0,5 ? 1
40 ? 1 ? 21 ? 0,5 ? 1
4. Вместо скругления по вершине наружной резьбы допускается выполнять фаски размером не более 0,5
.
5. При накатывании резьбы профиль впадины резьбы выполнять закругленным. В этом случае внутренний диаметр наружной резьбы уменьшить на 0,15 Р.
