"ГОСТ 24133-80. Детали крепления трубопроводов. Скобы одноместные. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 25.04.1980 N 1891)
"ГОСТ 24133-80. Детали крепления трубопроводов. Скобы одноместные. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 25.04.1980 N 1891)
Введен в действие
Постановлением Госстандарта СССР
от 25 апреля 1980 г. N 1891
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СССР
ДЕТАЛИ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ
СКОБЫ ОДНОМЕСТНЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Pipe-line fastening parts.
Single-seat cramps. Design and dimensions
ГОСТ 24133-80
ОКП 12 8001
Взамен ГОСТ 16686-71
Постановлением Государственного комитета СССР по стандартам от 25 апреля 1980 г. N 1891 срок введения установлен с 01.01.1981.
Проверен в 1985 г. Постановлением Госстандарта от 16.10.1985 N 3332 срок действия продлен до 01.01.1991.
Переиздание. Апрель 1988 г.
1. Настоящий стандарт распространяется на одноместные скобы диаметром D от 6 до 150 мм.

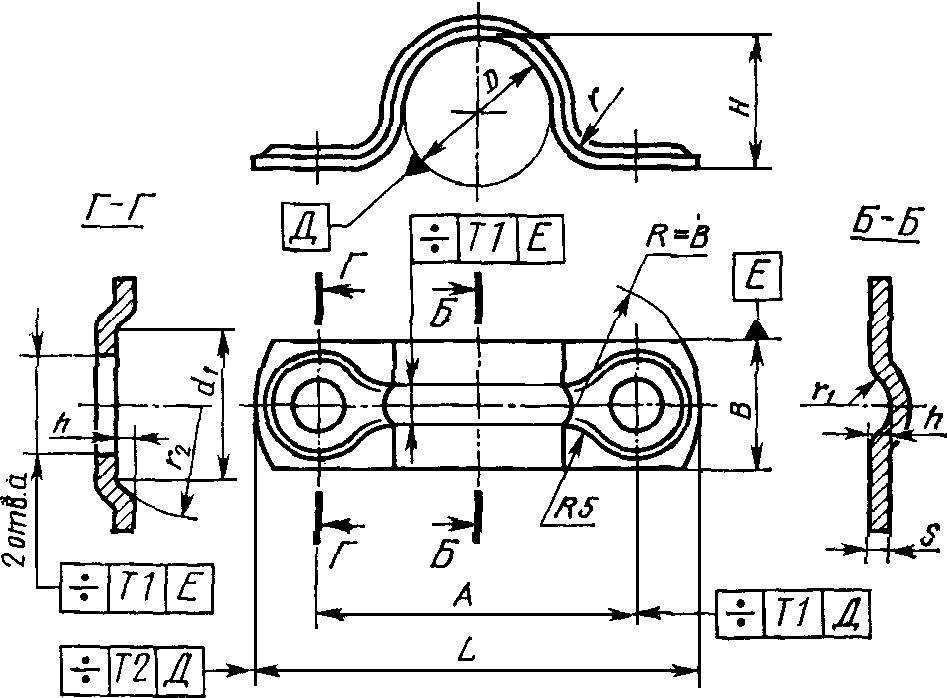

2. Конструкция и размеры одноместных скоб должны соответствовать указанным на чертеже и в
таблице.
Исполнение 1
Исполнение 2
Примечания. 1. Все размеры, кроме размеров B и s, обеспечиваются инструментом.
2. Отклонение от центра радиуса R относительно оси поверхности E не должно быть более 1 мм.
????????????????????????????????????????????????????????????????????????????
D ? A ? B x s ? H ? L ? d ?d ? h ?r?r ?r ? Масса ?Приме-
?+/- 0,5?для исполнений ? ? ?H14 ? 1? ? ? 1? 2? 1000 шт., ?няемость
? ? ? ? ? ? ? ? ? ? ? кг, для ?для ис-
? ? ? ? ? ? ? ? ? ? ?исполнений ?полнений
? ????????????????? ? ? ? ? ? ? ? ?????????????????????
? ? 1 ? 2 ? ? ? ? ? ? ? ? ? 1 ? 2 ? 1 ? 2
????????????????????????????????????????????????????????????????????????????
6? 24 ?16 x 1,0?16 x 2? 5? 40?5,8 ?9 ?1,0?3? 2?10? 5,3? 10,6? ?
8? 26 ? ? ? 6? 42? ? ? ? ? ? ? 5,7? 11,4? ?
10? 28 ? ? ? 8? 44? ? ? ? ? ? ? 6,4? 12,8? ?
12? 30 ? ? ? 10? 46? ? ? ? ? ? ? 7,0? 14,0? ?
???????????????????????????????????????????????????????????????????? ?
14? 38 ?18 x 1,6?18 x 3? 12? 56?7,0 ?10?1,4?5? 3?10? 15,4? 28,8? ?
16? 40 ? ? ? 14? 58? ? ? ? ? ? ? 16,6? 31,0? ?
18? 42 ? ? ? 16? 60? ? ? ? ? ? ? 17,7? 33,1? ?
20? 45 ? ? ? 18? 63? ? ? ? ? ? ? 19,1? 35,7? ?
???????????????????????????????????????????? ? ? ? ??????? ? ?
22? 52 ?22 x 1,6?22 x 3? 20? 74?9,0 ?14? ? ? ? ? 26,6? 49,7? ?
25? 55 ? ? ? 22? 77? ? ? ? ? ? ? 28,3? 52,9? ?
28? 58 ? ? ? 24? 80? ? ? ? ? ? ? 29,9? 55,9? ?
32? 62 ? ? ? 28? 84? ? ? ? ? ? ? 32,7? 61,1? ?
36? 65 ? ? ? 32? 87? ? ? ? ? ? ? 35,3? 66,0? ?
???????????????????????????????????? ? ????????????????????????? ?
40? 75 ?30 x 2,0?30 x 3? 35?105? ? ?2,0?6? 4?16? 71,1?106,7? ?
45? 78 ? ? ? 40?108? ? ? ? ? ? ? 76,3?114,5? ?
50? 85 ? ? ? 45?115? ? ? ? ? ? ? 83,2?124,8? ?
? ? ? ? ? ????????????? ? ? ? ? ? ?
55? 90 ? ? ? 50?120?11,0?16? 2 ? ? ? ? 88,3?132,5? ?
60? 95 ? ? ? 55?125? ? ? ? ? ? ? 94,3?141,5? ?
65? 105 ? ? ? 60?135? ? ? ? ? ? ?102,7?154,1? ?
????????????????????? ? ? ? ???????? ????????????? ? ?
70? 110 ? - ? ? 60?140? ?- ? - ? ? -?- ? - ?156,6? ?
75? 115 ? ? ? 65?145? ? ? ? ? ? ? ?165,1? ?
? ? ????????????????????? ? ? ? ? ? ? ? ?
80? 125 ? ?30 x 4? 70?155?13,0? ? ? ? ? ? ?234,7? ?
85? 130 ? ? ? 75?160? ? ? ? ? ? ? ?246,7? ?
90? 135 ? ? ? 80?165? ? ? ? ? ? ? ?258,9? ?
95? 140 ? ? ? 85?170? ? ? ? ? ? ? ?270,9? ?
100? 145 ? ? ? 90?175? ? ? ? ? ? ? ?283,1? ?
105? 150 ? ? ? 95?180? ? ? ? ? ? ? ?295,2? ?
110? 155 ? ? ?100?185? ? ? ? ? ? ? ?307,3? ?
???????????? ????????????????????? ? ? ? ? ? ? ? ?
115? 170 ? ?40 x 4?105?210?17,0? ? ? ? ? ? ?452,6? ?
120? 170 ? ? ?110?210? ? ? ? ? ? ? ?456,9? ?
125? 180 ? ? ?115?220? ? ? ? ? ? ? ?479,0? ?
130? 180 ? ? ?120?220? ? ? ? ? ? ? ?489,0? ?
135? 190 ? ? ?125?230? ? ? ? ? ? ? ?511,6? ?
140? 190 ? ? ?130?230? ? ? ? ? ? ? ?521,7? ?
145? 200 ? ? ?135?240? ? ? ? ? ? ? ?543,8? ?
150? 200 ? ? ?140?240? ? ? ? ? ? ? ?553,7? ?
Пример условного обозначения одноместной скобы исполнения 1 D = 25 мм из стали марки 20 с покрытием Ц9.хр:
Скоба 1-25-20-Ц9.хр ГОСТ 24133-80
То же, исполнения 2 из стали марки 12Х18Н10Т с покрытием Хим.Пас.:
Скоба 2-25-12Х18Н10Т-Хим.Пас. ГОСТ 24133-80
