"ГОСТ 24138-80. Детали крепления трубопроводов. Хомуты сварные. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 25.04.1980 N 1891)
"ГОСТ 24138-80. Детали крепления трубопроводов. Хомуты сварные. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 25.04.1980 N 1891)
Введен в действие
Постановлением Госстандарта СССР
от 25 апреля 1980 г. N 1891
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДЕТАЛИ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ
ХОМУТЫ СВАРНЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Pipe-line fastening parts.
Welded clamps. Design and dimensions
ГОСТ 24138-80
ОКП 12 8001
Постановлением Государственного комитета СССР по стандартам от 25 апреля 1980 г. N 1891 срок введения установлен с 01.01.1981.
Проверен в 1985 г. Постановлением Госстандарта от 16.10.1985 N 3332 срок действия продлен до 01.01.1991.
Переиздание. Апрель 1988 г.
1. Настоящий стандарт распространяется на сварные хомуты диаметром D от 100 до 540 мм.

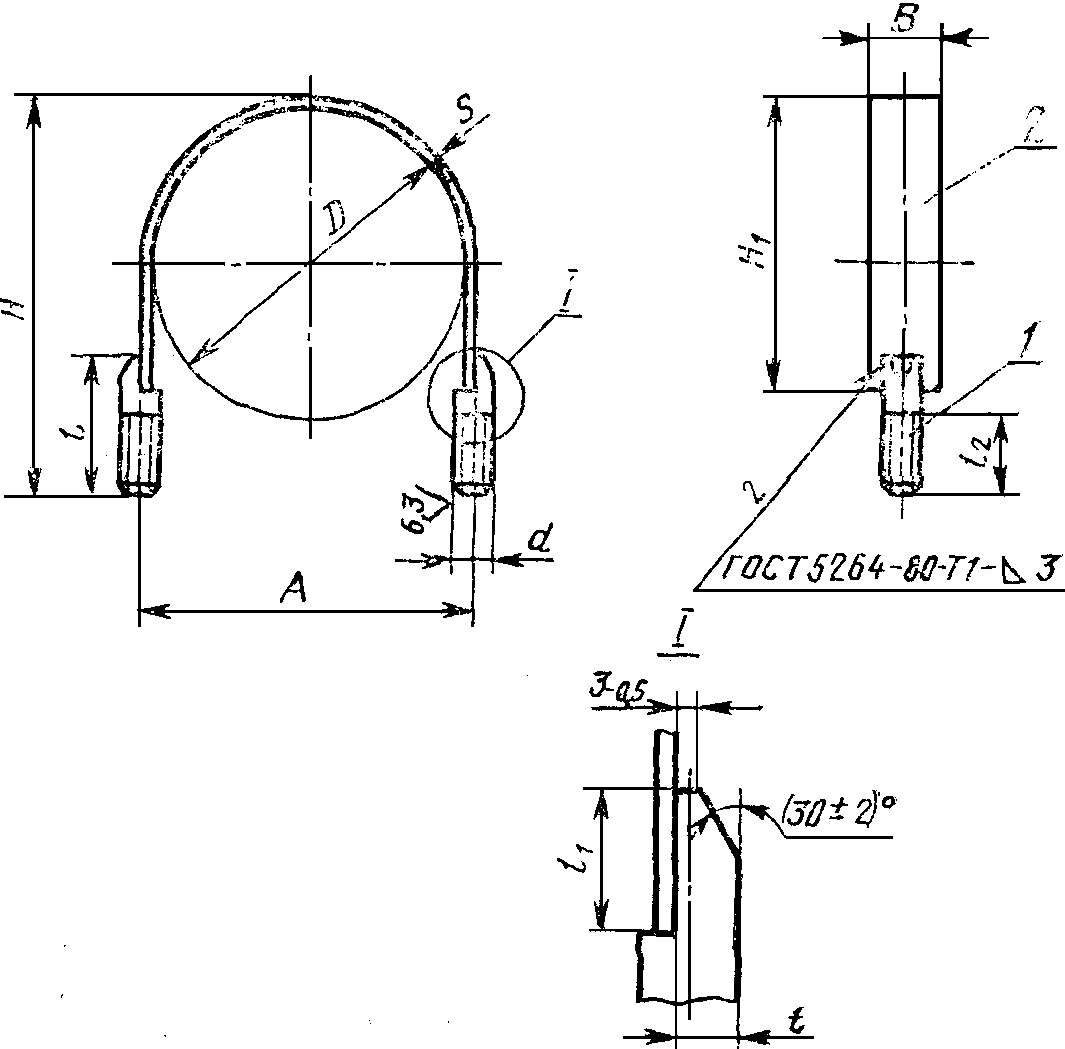

2. Конструкция и размеры сварных хомутов должны соответствовать указанным на чертеже и в
таблице.
???????????????????????????????????????????????????????????????????????????
D ? A ? H ? Поз. 1 Шпилька Кол. 2 ?Поз. 2 Пластина?Масса,?Приме-
?+/- 1?+/- 3? ?Кол. 1 ? кг ?няемость
? ? ??????????????????????????????????????????? ?
? ? ? l ? l ? l , ? d ? t ? B x s ? H ? ?
? ? ? ? 1 ? 2 ? ?-0,5? ? 1 ? ?
? ? ??????????? не ? ? ? ? +/- 1 ? ?
? ? ? +/- 0,5 ?менее? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
100 ? 107 ? 135 ? 60 ? 20 ? 35 ?М12 ?7,5 ?30 x 2 ? 95 ?0,215 ?
105 ? 112 ? 140 ? ? ? ? ? ? ? 100 ?0,221 ?
??????????????????????? ??????? ? ? ????????????????????????
110 ? 117 ? 145 ? 65 ? ? 40 ? ? ? ? 100 ?0,232 ?
115 ? 122 ? 150 ? ? ? ? ? ? ? 105 ?0,240 ?
??????????????????????? ??????? ? ? ????????????????????????
120 ? 127 ? 170 ? 80 ? ? 50 ? ? ? ? 110 ?0,271 ?
125 ? 132 ? 175 ? ? ? ? ? ? ? 115 ?0,277 ?
130 ? 137 ? 180 ? ? ? ? ? ? ? 120 ?0,283 ?
?????????????????? ? ??????? ? ? ????????????????????????
135 ? 142 ? 185 ? ? ? 55 ? ? ? ? 125 ?0,291 ?
???????????????????????????? ? ? ? ????????????????????????
140 ? 147 ? 190 ? 85 ? 25 ? ? ? ? ? 130 ?0,304 ?
145 ? 152 ? 195 ? ? ? ? ? ? ? 135 ?0,312 ?
150 ? 157 ? 200 ? ? ? ? ? ? ? 140 ?0,316 ?
155 ? 162 ? 205 ? ? ? ? ? ? ? 145 ?0,322 ?
???????????????????????????? ? ? ? ????????????????????????
160 ? 167 ? 210 ? 85 ? 25 ? ? ? ? ? 150 ?0,328 ?
165 ? 172 ? 215 ? ? ? ? ? ? ? 155 ?0,334 ?
170 ? 177 ? 220 ? ? ? ? ? ? ? 160 ?0,340 ?
175 ? 182 ? 225 ? ? ? ? ? ? ? 165 ?0,346 ?
180 ? 187 ? 230 ? ? ? ? ? ? ? 170 ?0,359 ?
???????????????????????????? ? ? ? ????????????????????????
185 ? 192 ? 235 ? 90 ? 30 ? ? ? ? ? 175 ?0,365 ?
190 ? 197 ? 240 ? ? ? ? ? ? ? 180 ?0,371 ?
195 ? 202 ? 245 ? ? ? ? ? ? ? 185 ?0,377 ?
? ? ? ? ? ??????????????????? ? ?
200 ? 211 ? 250 ? ? ? ?М16 ?10,5?36 x 3 ? 190 ?0,685 ?
? ? ?????? ??????? ? ? ? ? ?
210 ? 221 ? 270 ?100 ? ? 65 ? ? ? ? 200 ?0,737 ?
? ? ? ? ? ? ? ? ????????????????
225 ? 236 ? 285 ? ? ? ? ? ? ? 215 ?0,770 ?
???????????????????????????? ? ? ? ????????????????
245 ? 256 ? 305 ?110 ? 35 ? ? ? ? ? 230 ?0,832 ?
260 ? 271 ? 325 ?115 ? ? ? ? ? ? 245 ?0,884 ?
???????????????????????????? ? ? ? ????????????????
275 ? 286 ? 340 ?120 ? 40 ? ? ? ? ? 260 ?0,929 ?
? ? ? ?????? ? ? ????????? ? ?
300 ? 311 ? 360 ? ? 45 ? ? ? ?40 x 3 ? 285 ?1,050 ?
330 ? 341 ? 390 ? ? ? ? ? ? ? 315 ?1,121 ?
360 ? 371 ? 425 ? ? ? ? ? ? ? 350 ?1,203 ?
? ? ??????????? ? ? ? ? ? ?
380 ? 391 ? 440 ?125 ? 50 ? ? ? ? ? 365 ?1,256 ?
??????????????????????? ??????? ? ? ? ? ?
430 ? 441 ? 495 ?130 ? ? 70 ? ? ? ? 415 ?1,392 ?
455 ? 466 ? 525 ?135 ? ? ? ? ? ? 440 ?1,469 ?
? ? ? ? ? ? ? ????????? ? ?
490 ? 501 ? 555 ?140 ? ? ? ? ?50 x 3 ? 465 ?1,836 ?
? ? ? ?????? ? ? ? ? ? ?
540 ? 551 ? 605 ?150 ? 55 ? ? ? ? ? 510 ?2,006 ?
Пример условного обозначения хомута D = 150 мм из стали Ст3сп с покрытием Ц9.хр:
Хомут 150-Ст3сп-Ц9.хр ГОСТ 24138-80
3. Отклонение оси поверхности d относительно оси поверхности B не должно быть более 2 мм.
4. Допуск параллельности и перекос осей поверхности d не должны быть более 2 мм.
6. Сварочные материалы должно выбирать предприятие-изготовитель в зависимости от свариваемых материалов.
