Введен в действие
Постановлением Госстандарта СССР
от 3 декабря 1969 г. N 1313
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДОПУСКИ И ПОСАДКИ. КЛАССЫ ТОЧНОСТИ 02 - 09
Limits and fits. Grades of tolerance 02 - 09
ГОСТ 11472-69*
Список изменяющих документов
(в ред. Изменения N 1, утв. в июле 1980 г.)
Группа Г12
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 3 декабря 1969 г. N 1313 срок введения установлен с 01.01.1971.
Проверен в 1975 г.
Взамен ГОСТ 11472-65.
Переиздание (январь 1992 г.) с Изменением N 1, утвержденным в июле 1980 г. (ИУС 9-80).
Применение стандарта для вновь разрабатываемых изделий не допускается.
(Измененная редакция, Изм. N 1).
1. Настоящий стандарт устанавливает допуски и посадки для размеров от 1 до 500 мм классов точности выше 1-го.
2. Допуски классов точности 02 - 09 должны назначаться по табл. 1.
Таблица 1
Допуски
???????????????????????????????????????????????????????????????????????????
Интервалы ? Класс точности
номинальных????????????????????????????????????????????????????????????????
размеров ? 02 ? 03 ? 04 ? 05 ? 06 ? 07 ? 08 ? 09
в мм ????????????????????????????????????????????????????????????????
? Величина допуска в мкм
???????????????????????????????????????????????????????????????????????????
1 - 3 ? 0,2 ? 0,3 ? 0,5 ? 0,8 ? 1,2 ? 2 ? 3 ? 4
???????????????????????????????????????????????????????????????????????????
> 3 - 6 ? 0,25 ? 0,4 ? 0,6 ? 1,0 ? 1,5 ? 2,5 ? 4 ? 5
???????????????????????????????????????????????????????????????????????????
> 6 - 10 ? 0,25 ? 0,4 ? 0,6 ? 1,0 ? 1,5 ? 2,5 ? 4 ? 6
???????????????????????????????????????????????????????????????????????????
> 10 - 18 ? 0,3 ? 0,5 ? 0,8 ? 1,2 ? 2 ? 3 ? 5 ? 8
???????????????????????????????????????????????????????????????????????????
> 18 - 30 ? 0,4 ? 0,6 ? 1,0 ? 1,5 ? 2,5 ? 4 ? 6 ? 9
???????????????????????????????????????????????????????????????????????????
> 30 - 50 ? 0,4 ? 0,6 ? 1,0 ? 1,5 ? 2,5 ? 4 ? 7 ? 11
???????????????????????????????????????????????????????????????????????????
> 50 - 80 ? 0,5 ? 0,8 ? 1,2 ? 2 ? 3 ? 5 ? 8 ? 13
???????????????????????????????????????????????????????????????????????????
> 80 - 120 ? 0,6 ? 1,0 ? 1,5 ? 2,5 ? 4 ? 6 ? 10 ? 15
???????????????????????????????????????????????????????????????????????????
> 120 - 180? 0,8 ? 1,2 ? 2 ? 3,5 ? 5 ? 8 ? 12 ? 18
???????????????????????????????????????????????????????????????????????????
> 180 - 260? 1,2 ? 2 ? 3 ? 4,5 ? 7 ? 10 ? 14 ? 20
???????????????????????????????????????????????????????????????????????????
> 260 - 360? 2 ? 3 ? 4 ? 6 ? 8 ? 12 ? 16 ? 23
???????????????????????????????????????????????????????????????????????????
> 360 - 500? 2,5 ? 4 ? 6 ? 8 ? 10 ? 15 ? 20 ? 27
3. Предельные отклонения отверстий классов точности 08 и 09 и валов классов точности 07 и 08 должны назначаться по табл. 2 и 3 для посадок в системе отверстия и по табл. 4 и 5 для посадок в системе вала.

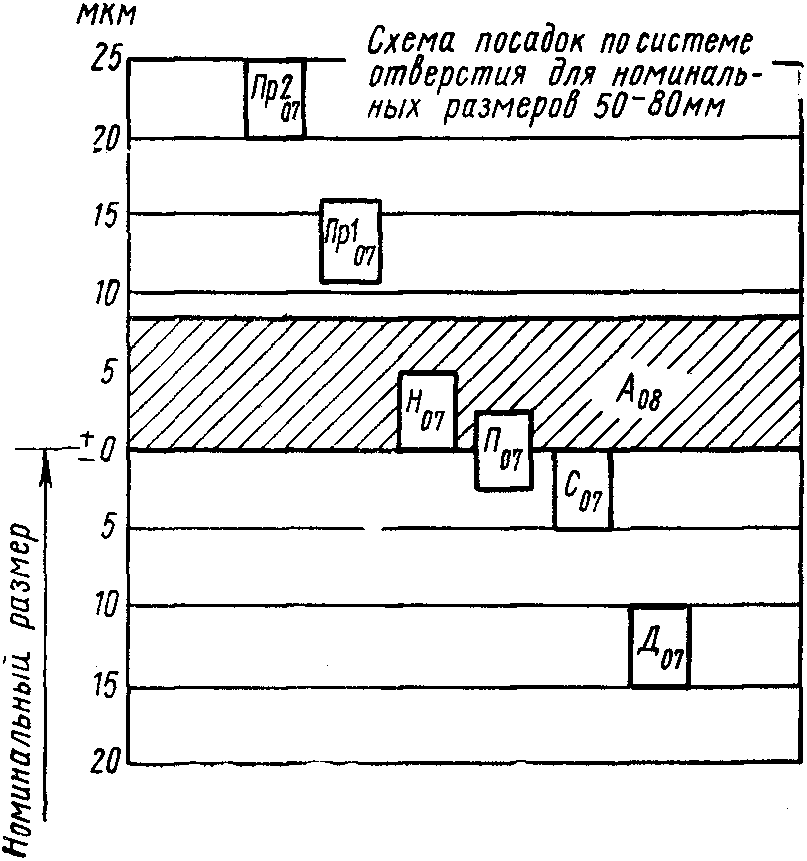

Таблица 2
Система отверстия. Валы класса точности 07
в сочетании с основным отверстием класса точности 08
??????????????????????????????????????????????????????????????????????????????????????????????????????
Интервал ? Обозначение поля допуска
номинальных???????????????????????????????????????????????????????????????????????????????????????????
размеров ? отверстия ? вала
в мм ???????????????????????????????????????????????????????????????????????????????????????????
? А ? Пр2 ? Пр1 ? Н ? П ? С ? Д
? 08 ? 07 ? 07 ? 07 ? 07 ? 07 ? 07
???????????????????????????????????????????????????????????????????????????????????????????
? Предельное отклонение в мкм
???????????????????????????????????????????????????????????????????????????????????????????
?Нижн.?Верхн.?Верхн.?Нижн.?Верхн.?Нижн.?Верхн.?Нижн.?Верхн.?Нижн.?Верхн.?Нижн.?Верхн.?Нижн.
??????????????????????????????????????????????????????????????????????????????????????????????????????
1 - 3 ? 0 ? +3 ?+6 ? +4 ? +4 ? +2 ? +2 ? 0 ? +1 ?-1 ? 0 ?-2 ? -2 ?-4
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 3 - 6 ? 0 ? +4 ?+10,5 ? +8 ? +6,5 ? +4 ? +2,5 ? 0 ? +1,2 ?-1,2 ? 0 ?-2,5 ? -4 ?-6,5
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 6 - 10 ? 0 ? +4 ?+12,5 ? +10 ? +8,5 ? +6 ? +2,5 ? 0 ? +1,2 ?-1,2 ? 0 ?-2,5 ? -5 ?-7,5
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 10 - 18 ? 0 ? +5 ?+15 ? +12 ? +10 ? +7 ? +3 ? 0 ? +1,5 ?-1,5 ? 0 ?-3 ? -6 ?-9
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 18 - 30 ? 0 ? +6 ?+19 ? +15 ? +12 ? +8 ? +4 ? 0 ? +2 ?-2 ? 0 ?-4 ? -7 ?-11
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 30 - 50 ? 0 ? +7 ?+21 ? +17 ? +13 ? +9 ? +4 ? 0 ? +2 ?-2 ? 0 ?-4 ? -9 ?-13
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 50 - 80 ? 0 ? +8 ?+25 ? +20 ? +16 ? +11 ? +5 ? 0 ? +2,5 ?-2,5 ? 0 ?-5 ? -10 ?-15
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 80 - 120 ? 0 ? +10 ?+29 ? +23 ? +19 ? +13 ? +6 ? 0 ? +3 ?-3 ? 0 ?-6 ? -12 ?-18
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 120 - 180? 0 ? +12 ?+35 ? +27 ? +23 ? +15 ? +8 ? 0 ? +4 ?-4 ? 0 ?-8 ? -14 ?-22
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 180 - 260? 0 ? +14 ?+41 ? +31 ? +27 ? +17 ? +10 ? 0 ? +5 ?-5 ? 0 ?-10 ? -15 ?-25
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 260 - 360? 0 ? +16 ?+46 ? +34 ? +32 ? +20 ? +12 ? 0 ? +6 ?-6 ? 0 ?-12 ? -17 ?-29
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 360 - 500? 0 ? +20 ?+55 ? +40 ? +38 ? +23 ? +15 ? 0 ? +7,5 ?-7,5 ? 0 ?-15 ? -20 ?-35

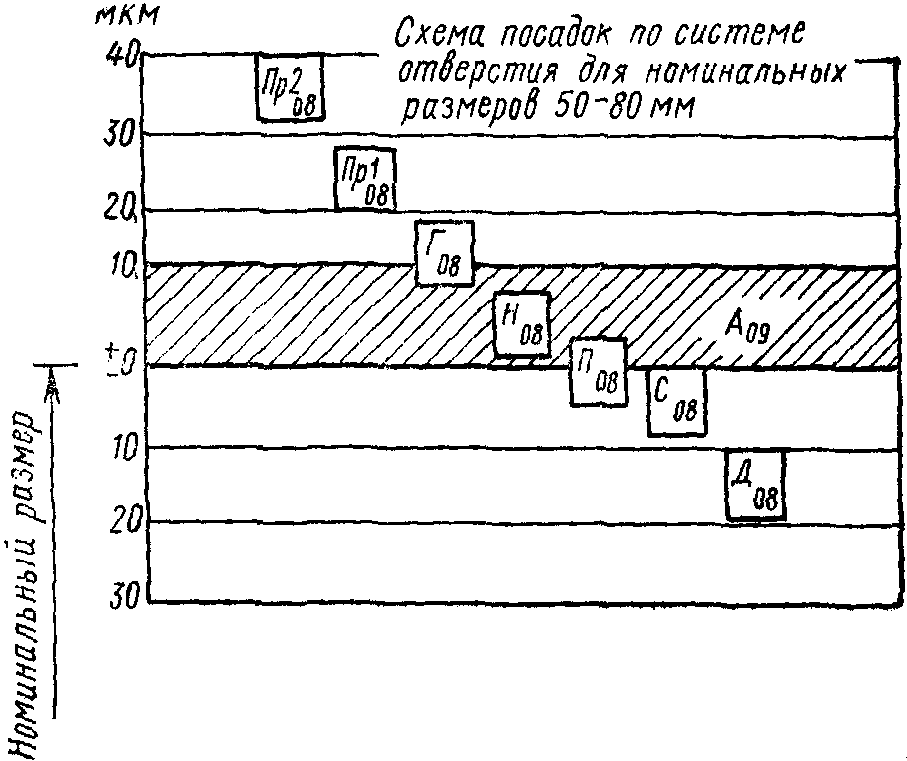

Таблица 3
Система отверстия. Валы класса точности 08
в сочетании с основным отверстием класса точности 09
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Интервал ? Обозначение поля допуска
номинальных????????????????????????????????????????????????????????????????????????????????????????????????????????
размеров ? отверстия ? вала
в мм ????????????????????????????????????????????????????????????????????????????????????????????????????????
? А ? Пр2 ? Пр1 ? Г ? Н ? П ? С ? Д
? 09 ? 08 ? 08 ? 08 ? 08 ? 08 ? 08 ? 08
????????????????????????????????????????????????????????????????????????????????????????????????????????
? Предельное отклонение в мкм
????????????????????????????????????????????????????????????????????????????????????????????????????????
?Нижн.?Верхн.?Верхн.?Нижн.?Верхн.?Нижн.?Верхн.?Нижн.?Верхн.?Нижн.?Верхн.?Нижн.?Верхн.?Нижн.?Верхн.?Нижн.
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????
1 - 3 ? 0 ? +4 ? +9 ? +6 ? +7 ? +4 ? +5 ? +2 ? +3 ? 0 ? +1,5 ?-1,5 ? 0 ? -3 ? -2 ? -5
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????
> 3 - 6 ? 0 ? +5 ? +16 ? +12 ? +12 ? +8 ? +8 ? +4 ? +5 ? +1 ? +2 ?-2 ? 0 ? -4 ? -4 ? -8
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????
> 6 - 10 ? 0 ? +6 ? +19 ? +15 ? +14 ? +10 ? +10 ? +6 ? +5 ? +1 ? +2 ?-2 ? 0 ? -4 ? -5 ? -9
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????
> 10 - 18 ? 0 ? +8 ? +23 ? +18 ? +17 ? +12 ? +12 ? +7 ? +6 ? +1 ? +2,5 ?-2,5 ? 0 ? -5 ? -6 ? -11
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????
> 18 - 30 ? 0 ? +9 ? +28 ? +22 ? +21 ? +15 ? +14 ? +8 ? +8 ? +2 ? +3 ?-3 ? 0 ? -6 ? -7 ? -13
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????
> 30 - 50 ? 0 ? +11 ? +33 ? +26 ? +24 ? +17 ? +16 ? +9 ? +9 ? +2 ? +3,5 ?-3,5 ? 0 ? 7 ? -9 ? -16
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????
> 50 - 80 ? 0 ? +13 ? +40 ? +32 ? +28 ? +20 ? +19 ? +11 ? +10 ? +2 ? +4 ?-4 ? 0 ? -8 ? -10 ? -18
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????
> 80 - 120 ? 0 ? +15 ? +47 ? +37 ? +33 ? +23 ? +23 ? +13 ? +13 ? +3 ? +5 ?-5 ? 0 ? -10 ? -12 ? -22
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????
> 120 - 180? 0 ? +18 ? +55 ? +43 ? +39 ? +27 ? +27 ? +15 ? +15 ? +3 ? +6 ?-6 ? 0 ? -12 ? -14 ? -26
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????
> 180 - 260? 0 ? +20 ? +64 ? +50 ? +45 ? +31 ? +31 ? +17 ? +18 ? +4 ? +7 ?-7 ? 0 ? -14 ? -15 ? -29
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????
> 260 - 360? 0 ? +23 ? +72 ? +56 ? +50 ? +34 ? +36 ? +20 ? +20 ? +4 ? +8 ?-8 ? 0 ? -16 ? -17 ? -33
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????
> 360 - 500? 0 ? +27 ? +88 ? +68 ? +60 ? +40 ? +43 ? +23 ? +25 ? +5 ? +10 ?-10 ? 0 ? -20 ? -20 ? -40
Таблица 4
Система вала. Отверстия класса точности 08
в сочетании с основным валом класса точности 07
??????????????????????????????????????????????????????????????????????????????????????????????????????
Интервал ? Обозначение поля допуска
номинальных???????????????????????????????????????????????????????????????????????????????????????????
размеров ? вала ? отверстия
в мм ???????????????????????????????????????????????????????????????????????????????????????????
? В ? Пр1 ? Г ? Н ? П ? С ? Д
? 07 ? 08 ? 08 ? 08 ? 08 ? 08 ? 08
???????????????????????????????????????????????????????????????????????????????????????????
? Предельное отклонение в мкм
???????????????????????????????????????????????????????????????????????????????????????????
?Верхн.?Нижн.?Нижн.?Верхн.?Нижн.?Верхн.?Нижн.?Верхн.?Нижн.?Верхн.?Нижн.?Верхн.?Нижн.?Верхн.
??????????????????????????????????????????????????????????????????????????????????????????????????????
1 - 3 ? 0 ?-2 ?-7 ?-4 ?-5 ? -2 ?-3 ? 0 ?-1,5 ? +1,5 ? 0 ? +3 ? +2 ? +5
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 3 - 6 ? 0 ?-2,5 ?-10,5?-6,5 ?-6,5 ? -2,5 ?-3,5 ? +0,5 ?-2 ? +2 ? 0 ? +4 ? +4 ? +8
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 6 - 10 ? 0 ?-2,5 ?-12,5?-8,5 ?-8,5 ? -4,5 ?-3,5 ? +0,5 ?-2 ? +2 ? 0 ? +4 ? +5 ? +9
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 10 - 18 ? 0 ?-3 ?-15 ?-10 ?-10 ? -5 ?-4 ? +1 ?-2,5 ? +2,5 ? 0 ? +5 ? +6 ? +11
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 18 - 30 ? 0 ?-4 ?-19 ?-13 ?-12 ? -6 ?-6 ? 0 ?-3 ? +3 ? 0 ? +6 ? +7 ? +13
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 30 - 50 ? 0 ?-4 ?-21 ?-14 ?-13 ? -6 ?-6 ? +1 ?-3,5 ? +3,5 ? 0 ? +7 ? +9 ? +16
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 50 - 80 ? 0 ?-5 ?-25 ?-17 ?-16 ? -8 ?-7 ? +1 ?-4 ? +4 ? 0 ? +8 ? +10 ? +18
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 80 - 120 ? 0 ?-6 ?-29 ?-19 ?-19 ? -9 ?-9 ? +1 ?-5 ? +5 ? 0 ? +10 ? +12 ? +22
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 120 - 180? 0 ?-8 ?-35 ?-23 ?-23 ? -11 ?-11 ? +1 ?-6 ? +6 ? 0 ? +12 ? +14 ? +26
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 180 - 260? 0 ?-10 ?-41 ?-27 ?-27 ? -13 ?-14 ? 0 ?-7 ? +7 ? 0 ? +14 ? +15 ? +29
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 260 - 360? 0 ?-12 ?-46 ?-30 ?-32 ? -16 ?-16 ? 0 ?-8 ? +8 ? 0 ? +16 ? +17 ? +23
??????????????????????????????????????????????????????????????????????????????????????????????????????
> 360 - 500? 0 ?-15 ?-55 ?-35 ?-38 ? -18 ?-20 ? 0 ?-10 ? +10 ? 0 ? +20 ? +20 ? +40

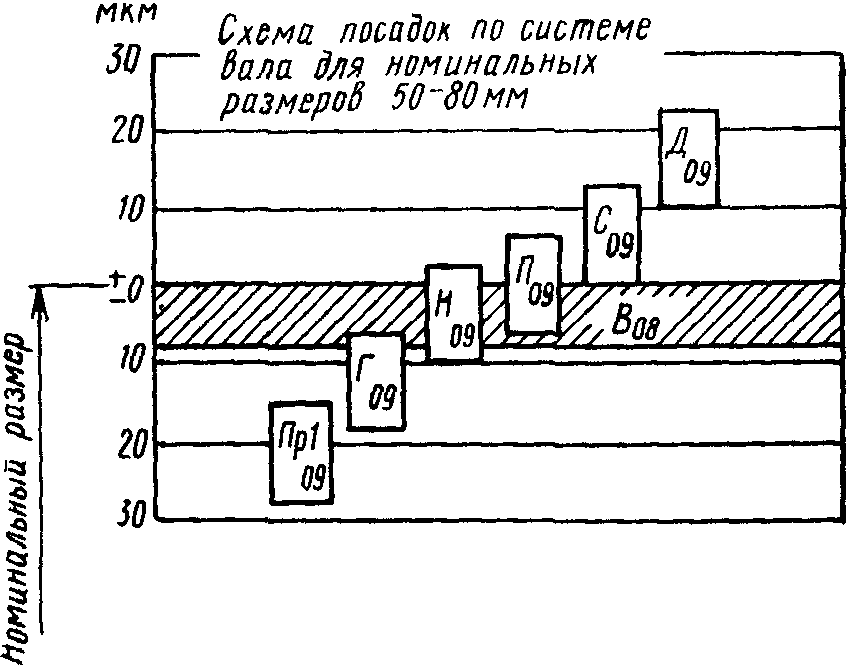

Таблица 5
Система вала. Отверстия класса точности 09
в сочетании с основным валом класса точности 08
????????????????????????????????????????????????????????????????????????????????????????????????????????
Интервал ? Обозначение поля допуска
номинальных?????????????????????????????????????????????????????????????????????????????????????????????
размеров ? вала ? отверстия
в мм ?????????????????????????????????????????????????????????????????????????????????????????????
? В ? Пр1 ? Г ? Н ? П ? С ? Д
? 08 ? 09 ? 09 ? 09 ? 09 ? 09 ? 09
?????????????????????????????????????????????????????????????????????????????????????????????
? Предельное отклонение в мкм
?????????????????????????????????????????????????????????????????????????????????????????????
?Верхн. ?Нижн.?Нижн.?Верхн.?Нижн.?Верхн. ?Нижн.?Верхн.?Нижн.?Верхн.?Нижн.?Верхн.?Нижн.?Верхн.
????????????????????????????????????????????????????????????????????????????????????????????????????????
1 - 3 ? 0 ? -3 ? -8 ? -4 ? -6 ? -2 ? -4 ? 0 ?-2 ?+2 ? 0 ? +4 ? +2 ? +6
????????????????????????????????????????????????????????????????????????????????????????????????????????
> 3 - 6 ? 0 ? -4 ? -12 ? -7 ? -8 ? -3 ? -5 ? 0 ?-2,5 ?+2,5 ? 0 ? +5 ? +4 ? +9
????????????????????????????????????????????????????????????????????????????????????????????????????????
> 6 - 10 ? 0 ? -4 ? -14 ? -8 ? -10 ? -4 ? -5 ? +1 ?-3 ?+3 ? 0 ? +6 ? +5 ? +11
????????????????????????????????????????????????????????????????????????????????????????????????????????
> 10 - 18 ? 0 ? -5 ? -17 ? -9 ? -12 ? -4 ? -6 ? +2 ?-4 ?+4 ? 0 ? +8 ? +6 ? +14
????????????????????????????????????????????????????????????????????????????????????????????????????????
> 18 - 30 ? 0 ? -6 ? -21 ? -12 ? -14 ? -5 ? -8 ? +1 ?-4,5 ?+4,5 ? 0 ? +9 ? +7 ? +16
????????????????????????????????????????????????????????????????????????????????????????????????????????
> 30 - 50 ? 0 ? -7 ? -24 ? -13 ? -16 ? -5 ? -9 ? +2 ?-5,5 ?+5,5 ? 0 ? +11 ? +9 ? +20
????????????????????????????????????????????????????????????????????????????????????????????????????????
> 50 - 80 ? 0 ? -8 ? -28 ? -15 ? -19 ? -6 ? -10 ? +3 ?-6,5 ?+6,5 ? 0 ? +13 ? +10 ? +23
????????????????????????????????????????????????????????????????????????????????????????????????????????
> 80 - 120 ? 0 ? -10 ? -33 ? -18 ? -23 ? -8 ? -13 ? +2 ?-7,5 ?+7,5 ? 0 ? +15 ? +12 ? +27
????????????????????????????????????????????????????????????????????????????????????????????????????????
> 120 - 180? 0 ? -12 ? -39 ? -21 ? -27 ? -9 ? -15 ? +3 ?-9 ?+9 ? 0 ? +18 ? +14 ? +32
????????????????????????????????????????????????????????????????????????????????????????????????????????
> 180 - 260? 0 ? -14 ? -45 ? -25 ? -31 ? -11 ? -18 ? +2 ?-10 ?+10 ? 0 ? +20 ? +15 ? +35
????????????????????????????????????????????????????????????????????????????????????????????????????????
> 260 - 360? 0 ? -16 ? -50 ? -27 ? -36 ? -13 ? -20 ? +3 ?-11,5?+11,5 ? 0 ? +23 ? +17 ? +40
????????????????????????????????????????????????????????????????????????????????????????????????????????
> 360 - 500? 0 ? -20 ? -60 ? -33 ? -43 ? -16 ? -25 ? +2 ?-13,5?+13,5 ? 0 ? +27 ? +20 ? +47
Для валов класса точности 09 предельные отклонения настоящим стандартом не устанавливаются, так как они соответствуют 1-му классу точности по ОСТ НКМ 1011.
4. Для валов классов точности 02 - 06 и отверстий классов точности 02 - 07 расположение полей допусков настоящим стандартом не устанавливается.
Рекомендуется располагать поля допусков относительно номинального размера: в "плюс" - для отверстий, в "минус" - для валов или симметрично (половина допуска со знаком +/-).
5. Основные понятия о допусках и посадках - по ГОСТ 7713-62. Обозначения предельных отклонений размеров на чертежах - по ГОСТ 2.307-68.
