"ГОСТ EN 358-2021. Межгосударственный стандарт. Система стандартов безопасности труда. Средства индивидуальной защиты от падения с высоты. Привязи и стропы для удержания и позиционирования. Общие технические требования. Методы испытаний"
(введен в действие Приказом Росстандарта от 27.10.2021 N 1332-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Частным учреждением Федерации Независимых Профсоюзов России "Научно-исследовательский институт охраны труда в г. Екатеринбурге" (ЧУ ФНПР "НИИОТ") на основе собственного перевода на русский язык немецкоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2021 г. N 143-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 27 октября 2021 г. N 1332-ст межгосударственный стандарт ГОСТ EN 358-2021 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2022 г.

5 Настоящий стандарт идентичен европейскому стандарту EN 358:2018 "Средства индивидуальной защиты для рабочего позиционирования и предотвращения падения с высоты. Привязи и стропы для рабочего позиционирования и удержания" ("Personal protective equipment for work positioning and prevention of falls from a height - Belts and lanyards for work positioning or restraint", IDT).

Европейский стандарт разработан Техническим комитетом CEN/TC 160 "Защита от падения с высоты, включая рабочие пояса", секретариатом которого является DIN (Германия).

Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6) и для увязки с наименованиями, принятыми в существующем комплексе межгосударственных стандартов.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских и международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

7 Некоторые элементы настоящего стандарта могут являться объектами патентных прав. Евразийский совет по стандартизации, метрологии и сертификации не несет ответственности за патентную чистоту настоящего стандарта. Патентообладатель может заявить о своих правах и направить в национальный орган по стандартизации своего государства аргументированное предложение о внесении в настоящий стандарт поправки для указания информации о наличии в стандарте объектов патентного права и патентообладателе

При кратковременных работах на высоте, когда по техническим причинам нецелесообразно устанавливать рабочий помост, соответствующие заграждения и аналогичные защитные меры, при условии правильного выполнения работ можно предотвратить падение с высоты, надев средство индивидуальной защиты. Снаряжение, изготовленное в соответствии с требованиями настоящего стандарта, предназначено либо для предотвращения принятия пользователем положения, при котором может произойти падение (удерживающая система), либо для фиксации рабочего положения пользователя, в котором он может распределять и контролировать свой вес между талией и ногами (рабочее позиционирование). Важно отметить, что такое средство индивидуальной защиты от падения с высоты, по своей конструкции не предназначено для удержания тела пользователя во время падения. Может возникнуть необходимость дополнить его иными средствами коллективной или индивидуальной защиты от падения. На практике безопасное использование зависит от эффективного обучения и инструктирования пользователя.

Привязь для удержания и рабочего позиционирования не используют, если существует неконтролируемый риск скольжения пользователя, например, при работе на крутой крыше или на влажных или скользких поверхностях, которые могут привести к тому, что пользователь будет висеть на привязи или подвергаться непреднамеренной нагрузке от натяжения ремня.

Настоящий стандарт устанавливает общие технические требования, методы испытаний, требования к маркировке, упаковке и информации, предоставляемой изготовителем для привязей и стропов, предназначенных для удержания и рабочего позиционирования.

Настоящий стандарт не распространяется на удерживающие стропы фиксированной длины, не встроенные напрямую в привязь.

Примечание - Удерживающие стропы фиксированной длины, не встроенные напрямую в привязь, должны соответствовать EN 354.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения к нему)]:

EN 362:2004, Personal protective equipment against falls from a height - Connectors (Средства индивидуальной защиты от падения с высоты. Соединительные элементы)

EN 363, Personal fall protection equipment - Personal fall protection systems (Средства индивидуальной защиты от падения. Системы индивидуальной защиты от падения)

EN 364:1992, Personal protective equipment against falls from a height - Test methods (Средства индивидуальной защиты от падения с высоты. Методы испытаний)

EN 365, Personal protective equipment against falls from a height - General requirements for instructions for use, maintenance, periodic examination, repair, marking and packaging (Средства индивидуальной защиты от падения с высоты. Общие требования к инструкциям по эксплуатации, техническому уходу, периодической проверке, ремонту, маркировке и упаковке)

EN 892, Mountaineering equipment - Dynamic mountaineering ropes - Safety requirements and test methods (Альпинистское снаряжение. Динамические веревки. Требования техники безопасности и методы испытаний)

EN ISO 9227, Corrosion tests in artificial atmospheres - Salt spray tests (ISO 9227) [Испытания на коррозионную стойкость в условиях искусственной атмосферы. Испытания в соляном тумане (ИСО 9227)]

ISO 2232, Round drawn wire for general purpose non-alloy steel wire ropes and for large diameter steel wire ropes - Specifications (Проволока круглая тянутая для проволочных канатов общего назначения из нелегированной стали и для стальных проволочных канатов большого диаметра. Технические требования)

В настоящем стандарте применены термины по EN 363, а также следующие термины с соответствующими определениями:

3.1 поясной ремень (waist belt): Устройство для поддержки тела, которое охватывает тело за талию.

3.2 удержание (restraint): Способ, посредством которого человек предохраняется с помощью средств индивидуальной защиты от попадания в зоны, в которых существует риск падения с высоты.

3.3 удерживающий строп (restraint lanyard): Компонент или отдельная деталь фиксированной длины или с устройством регулирования длины для соединения привязи для удержания с точкой анкерного крепления с целью содействия удержанию тела человека.

3.4 привязь для удержания (restraint belt): Набор лямок, фурнитуры, пряжек или других элементов в виде поясного ремня с одним или несколькими элементами крепления для удержания тела человека.

Примечание - Привязь для удержания может быть напрямую встроена в предмет одежды или в страховочную привязь.

3.5 рабочее позиционирование (work positioning): Способ, который позволяет человеку работать с поддержкой при помощи средства индивидуальной защиты от падения, находящегося в натянутом состоянии таким образом, чтобы предотвращалось падение.

3.6 строп для рабочего позиционирования (work positioning lanyard): Компонент или отдельная деталь с устройством регулирования длины, предназначенные для соединения устройства для удержания тела с анкерной точкой или для охвата конструкции с целью обеспечения рабочего позиционирования.

3.7 привязь для рабочего позиционирования (work positioning belt): Совокупность лямок, фурнитуры, пряжек, опоры для спины или других элементов в виде поясного ремня с одним элементом крепления в области живота и/или боковыми элементами крепления с целью обеспечения рабочего позиционирования.

Примечание - Привязь для рабочего позиционирования может быть напрямую встроена в предмет одежды или в страховочную привязь.

3.8 элемент крепления (attachment element): Воспринимающий нагрузку элемент, предназначенный для соединения других компонентов.

3.9 встроенный строп (integrated lanyard): Строп, который без инструмента нельзя снять с привязи.

3.10 максимальная номинальная нагрузка (maximum rated load): Максимальный вес работника, включая переносимый инструмент и снаряжение, указываемый изготовителем.

Примечание - Максимальная номинальная нагрузка указывается в килограммах.

3.11 застежка (fastening element): Деталь для застегивания и расстегивания лямок привязи.

3.12 элемент регулирования (adjustment element): Элемент для регулировки длины лямок привязи с целью индивидуальной подгонки по форме тела пользователя.

4.1.1.1 Поясные ремни при испытании в соответствии с требованиями 5.1.2 должны регулироваться под индивидуальный размер пользователя в пределах диапазона размеров, указанного изготовителем.

4.1.1.2 Поясные ремни при испытании в соответствии с требованиями 5.1.2 должны иметь как минимум один элемент крепления, предназначенный для соединения с компонентами, воспринимающими нагрузку, например, со стропом. Если поясной ремень оснащен двумя элементами крепления для рабочего позиционирования, то при условии его правильного расположения один из элементов крепления должен находиться в правой четверти, а другой - в левой передней четверти поясного ремня.

4.1.1.3 При испытаниях в соответствии с требованиями 5.1.2 на всех деталях поясного ремня не должно быть острых краев и заусенцев, которые могут привести к травмам.

4.1.1.4 Привязи для рабочего позиционирования должны иметь опору для спины. При испытаниях в соответствии с требованиями 5.1.3 минимальная длина опоры для спины должна быть на 50 мм больше половины окружности ремня, когда он отрегулирован на максимальную радиальную длину (размер талии), указанную изготовителем. Ширина спинной опоры должна быть не менее 100 мм на участке размером 200 см², симметрично расположенном по отношению к позвоночнику пользователя. На других участках она должна иметь ширину не менее 60 мм.

4.1.1.5 Поясные ремни при испытаниях в соответствии с требованиями 5.1.4 должны иметь ширину не менее 43 мм.

4.1.2.1 При испытании в соответствии с требованиями 5.2.2 застежки должны быть спроектированы и изготовлены так, чтобы при правильном закрытии в соответствии с требованиями изготовителя их можно было бы открыть только в результате не менее двух различных преднамеренных ручных действий.

4.1.2.2 При испытании в соответствии с требованиями 5.2.3 застежки должны быть спроектированы и изготовлены таким образом, чтобы при их правильном закрытии в соответствии с требованиями изготовителя не могло произойти их непреднамеренного раскрытия.

4.1.2.3 Если застежки спроектированы и изготовлены таким образом, что их можно открыть нажатием двух кнопок (см. рисунок 1), то кнопки, если они были закрыты в соответствии с требованиями изготовителя, должны вернуться в исходное положение в соответствии с требованиями 5.2.4. Застежка не должна открываться при испытании в соответствии с требованиями 5.2.5.

4.1.2.4 При испытании в соответствии с 5.6.2 перемещение и проскальзывание лямки в элементах регулирования поясных ремней не должно превышать 20 мм. Если в документации изготовителя описывается более одного способа установки элементов регулирования, необходимо испытать каждый вариант установки.

4.1.2.5 При испытании в соответствии с 5.6.3 или 5.6.4 перемещение и проскальзывание лямки в элементах регулирования поясных ремней со встроенными стропами не должно превышать 20 мм. Если в документации изготовителя описывается более одного способа установки элементов регулирования, необходимо испытать каждый вариант установки.

4.1.3.1 Строп для рабочего позиционирования при испытании в соответствии с 5.3.2 должен быть регулируемым; он должен быть сконструирован и изготовлен таким образом, чтобы от него нельзя было непреднамеренно отсоединить устройство регулирования длины.

4.1.3.2 Строп для рабочего позиционирования должен быть сконструирован и изготовлен таким образом, чтобы при испытании в соответствии с 5.3.2 его можно было подсоединить одним концом напрямую или с помощью подходящего соединительного элемента к устройству для удержания тела, а другим концом - к анкерной точке либо снова к устройству для удержания тела. Один конец может быть постоянно соединен с устройством удержания тела.

Примечание - Устройством для удержания тела могут быть привязи для рабочего позиционирования или привязи для положения сидя.

4.1.3.3 Удерживающий строп с устройством регулирования длины должен быть сконструирован и изготовлен таким образом, чтобы при испытании в соответствии с 5.3.2 устройство регулирования длины не могло быть непреднамеренно отсоединено от стропа.

4.1.3.4 Удерживающий строп с устройством регулирования длины должен быть сконструирован и изготовлен таким образом, чтобы при испытании в соответствии с 5.3.2 его можно было подсоединить напрямую или с помощью подходящего соединительного элемента на одном конце к устройству для удержания тела, а на другом конце - к анкерной точке.

4.1.3.5 Удерживающий строп фиксированной длины должен быть сконструирован и изготовлен таким образом, чтобы при испытании в соответствии с 5.3.2 одним концом он был встроен в поясной ремень, а другим концом его можно было соединить напрямую или с помощью подходящего соединительного элемента с анкерной точкой. Длина стропа, измеренная в соответствии с 5.3.4, должна находиться в пределах +/- 5% от длины, указанной на маркировке стропа.

4.1.4.1 Устройство регулирования длины при испытании в соответствии с требованиями 5.4 не должно иметь острых краев и заусенцев, которые могут привести к травмам.

4.1.4.2 Устройство регулирования длины при испытании в соответствии с требованиями 5.4 должно быть неразъемно подсоединено к стропу.

Примечание - Для технического обслуживания устройство регулирования длины должно сниматься с помощью инструментов, если это разрешено инструкциями по применению, предоставленными изготовителем.

4.1.4.3 Устройство регулирования длины стропа для рабочего позиционирования при испытании в соответствии с требованиями 5.4 должно регулировать длину стропа во время использования, как описано в инструкции, предоставленной изготовителем.

4.1.4.4 Для стропов при испытании в соответствии с 5.6.5 и стропов, встроенных в поясной ремень, при испытании в соответствии с 5.6.3 любое перемещение и любое проскальзывание стропа через устройство регулирования длины не должно превышать 50 мм. Если в инструкциях изготовителя описано более одного способа крепления или установки устройства регулирования длины, необходимо испытать каждый из этих способов.

4.2.1 Материалы, используемые в поясных ремнях и стропах, которые могут контактировать с кожей пользователя, при испытании в соответствии с 5.5 не должны оказывать раздражающего или сенсибилизирующего воздействия при предполагаемом использовании.

4.2.2 При испытании в соответствии с 5.5 канаты из волокон, тканые ленты и швейные нити для стропов должны быть изготовлены из синтетических многофиламентных или комплексных нитей, подходящих для предполагаемого использования. Прочность на разрыв синтетических волокон должна составлять не менее 0,6 Н/текс.

4.2.3 Цвет швейной нити при испытании в соответствии с 5.5 должен быть выбран таким образом, чтобы он контрастировал с цветом лямки или каната, чтобы обеспечивать визуальную проверку.

4.2.4 Проволока, применяемая для изготовления канатов стропов, при испытании в соответствии с 5.5 должна быть стальной. Обжимные втулки концевых соединений должны быть выполнены из пластичного металлического материала. Проволочные канаты, изготовленные не из нержавеющей стали, должны быть гальванизированными в соответствии с требованиями ISO 2232.

4.2.5 Цепи при испытании в соответствии с 5.5 должны быть стальными. Цепи из нелегированной стали должны иметь защитное гальваническое покрытие. Овальные или похожие концевые звенья, как и все соединительные звенья, должны быть совместимы со звеньями цепи.

Встроенные в стропы соединительные элементы должны соответствовать требованиям EN 362:2004 (пункты 4.1 - 4.5).

4.4.1 Поясной ремень при испытании в соответствии с 5.6.2 должен выдерживать усилие 15 кН без высвобождения цилиндра.

4.4.2 Поясной ремень со встроенным стропом и с устройством регулирования длины при испытании в соответствии с 5.6.3 должен выдерживать усилие 15 кН без высвобождения цилиндра.

4.4.3 Поясной ремень со встроенным удерживающим стропом фиксированной длины при испытании в соответствии с 5.6.4 должен выдерживать усилие 15 кН без высвобождения цилиндра.

4.4.4 Строп с устройством регулирования длины при испытании в соответствии с 5.6.5 должен выдерживать усилие 15 кН.

4.5.1 Испытательный манекен при испытании в соответствии с 5.7.2 при первом рывке должен удерживаться поясным ремнем таким образом, чтобы он не касался земли.

Примечание - Допустимо, если испытательный манекен выскользнет из поясного ремня после отскока.

4.5.2 Испытательный манекен при испытании в соответствии с 5.7.3 при первом рывке должен удерживаться поясным ремнем со встроенным стропом таким образом, чтобы он не касался земли.

Примечание - Допустимо, если испытательный манекен выскользнет из поясного ремня после отскока.

4.5.3 Строп с устройством регулирования длины при испытании в соответствии с 5.7.4 должен удерживать жесткий испытательный груз таким образом, чтобы он не касался земли.

Поясные ремни и стропы для рабочего позиционирования и удержания с металлическими деталями должны быть испытаны в соответствии с 5.8. Ни на одной металлической детали стропа не должно присутствовать признаков коррозии основного металла, которые могли бы нарушить его функциональные свойства. Наличие потускнения и белого налета допускается.

Примечания

1 Изготовитель должен стараться не комбинировать различные металлы, так как это может привести к нежелательной гальванической реакции.

2 Соответствие этому требованию не предполагает использования устройства в морской среде.

4.7.1 Маркировка поясных ремней и стропов для рабочего позиционирования и удерживающих стропов должна соответствовать требованиям раздела 6.

4.7.2 Информация, предоставляемая с поясными ремнями, со стропами для рабочего позиционирования и удерживающими стропами, должна соответствовать требованиям раздела 7.

5.1.1 Для проверки следует использовать новый поясной ремень.

5.1.2 Проверяют поясной ремень, используя соответствующую документацию изготовителя, визуальным (с помощью визуально-оптических приборов или без них) и/или тактильным методом, и/или методом измерений.

5.1.3 Проверяют, чтобы привязь для рабочего позиционирования была оснащена спинной опорой, размеры привязи измеряют путем округления до миллиметра.

5.1.4 Минимальную ширину лямок привязи для удержания измеряют путем округления до миллиметра.

5.2.1 Для проверки следует использовать новый поясной ремень.

5.2.2 Проверяют застежки, используя визуальный и/или тактильный методы.

5.2.3 С помощью визуального и/или тактильного методов проверяют, сможет ли застежка непреднамеренно раскрыться.

5.2.4 С помощью нажатия кнопки застежки проверяют, заблокирует ли она застежку снова после ее отпускания. Проверку повторяют и для второй кнопки.

5.2.5 Застежку подвешивают, используя части поясного ремня и испытательный груз массой (1 +/- 0,1) кг (см. рисунок 2). Длина ремня между измерительным прибором и застежкой не должна превышать 100 мм. Длина ремня между застежкой и испытательным грузом не должна превышать 100 мм. Застежку крепят к конструкции таким образом, чтобы исключить ее перекручивания. Кнопку на противоположной стороне конструкции нажимают в открытое положение или, если открытое положение не может быть достигнуто, прикладывают нагрузку с помощью ручного динамометра; застежка не должна сдвигаться в сторону. Проверяют, удерживает ли застежка испытательный груз. После отпускания проверяют, возвращается ли кнопка в исходное положение. Если она не возвращается в исходное положение, поворачивают застежку, снова закрепляют испытательный груз к тому же концу ремня и таким же способом нажимают на другую кнопку. Проверяют, удерживает ли застежка испытательный груз.

Примечание - Закрепление застежки к конструкции во избежание скручивания на рисунке не изображено.

Испытание повторяют, но первой нажимают другую кнопку.

Испытания повторяют с использованием испытательных грузов (5 +/- 0,1) кг и (10 +/- 0,1) кг.

5.3.1 Для испытаний используют новый строп. Если строп может быть собран более чем одним способом, испытание проводят для каждой конструкции.

5.3.2 Строп проверяют, используя соответствующую документацию изготовителя, визуальным (с помощью визуально-оптических приборов или без них) и/или тактильным методами.

5.3.3 При испытании встроенных удерживающих стропов фиксированной длины поясной ремень крепят к цилиндру (см. рисунок 5). На элемент крепления стропа прикладывают нагрузку в виде груза массой (10 +/- 0,1) кг без ударного воздействия или соответствующее усилие. Нагрузку сохраняют в течение (60 +/- 15) с. В течение 10 с под нагрузкой измеряют длину стропа L в метрах между крайними точками приложения нагрузки с округлением до 0,01 м.

Если строп имеет более двух концевых соединений, измеряют наибольшую длину между концевыми соединениями в каждой комбинации, допускаемой изготовителем.

Устройство регулирования длины проверяют визуальным и тактильным методами.

Поясной ремень/строп проверяют, используя соответствующую документацию изготовителя, визуальным (с помощью визуально-оптических приборов или без них) и/или тактильным методами.

Оборудование для испытания поясных ремней и стропов должно соответствовать требованиям EN 364:1992 (пункты 4.1 и 4.3). Диаметр испытательного цилиндра, указанный в EN 364:1992 (пункт 4.3), может быть уменьшен не более чем до 250 мм, чтобы избежать контакта между цилиндром и застежкой и элементом регулирования поясного ремня.

Поясной ремень и испытательный цилиндр устанавливают в оборудование для испытания, как описано в 5.6.1 и изображено на рисунке 3. Необходимо убедиться, что застежка и элемент регулирования поясного ремня не касаются испытательного цилиндра, а угол расположения ремня находится в диапазоне от 50° до 60°. Между испытательным цилиндром и элементом крепления поясного ремня прикладывают усилие . Положение каждого элемента регулирования маркируют, чтобы измерить любое проскальзывание и перемещение. После сброса нагрузки указанное усилие прикладывают четыре раза в течение , при этом между каждым приложением усилия должен быть период разгрузки не менее 30 с.

После пятого сброса нагрузки в 1 кН прикладывают усилие в течение . Любое перемещение и проскальзывание лямки через элементы регулирования поясного ремня измеряют и записывают.

После сброса нагрузки между испытательным цилиндром и элементом крепления поясного ремня прикладывают усилие . Усилие поддерживают в течение и наблюдают, высвобождает ли поясной ремень или строп цилиндр.

Испытание повторяют для каждой конфигурации крепления, указанной изготовителем. При необходимости для каждого испытания используют новый поясной ремень.

Поясной ремень со встроенным стропом с устройством регулирования длины и испытательный цилиндр устанавливают в оборудование для испытания, как описано в 5.6.1 и изображено на рисунке 4. Необходимо убедиться, что застежка и элемент регулирования поясного ремня не касаются испытательного цилиндра, угол расположения ремня находится в диапазоне от 50° до 60°, а устройство регулирования длины - не менее чем в 300 мм от конца стропа; его положение должно быть промаркировано. Между испытательным цилиндром и соединительным элементом на свободном конце стропа [см. рисунок 4 a)] или, если это применимо, элементом крепления устройства регулирования длины [см. рисунок 4 b)] прикладывают усилие . Положение элемента регулирования и устройства регулирования длины маркируют, чтобы можно было измерить любое проскальзывание и перемещение. После сброса нагрузки указанное усилие прикладывают четыре раза в течение , причем между каждым приложением усилия должен быть период разгрузки не менее 30 с.

После пятого сброса нагрузки в 1 кН прикладывают усилие в течение . Любое перемещение и проскальзывание стропа через устройство регулирования длины измеряют и записывают. После измерения нагрузку увеличивают до и поддерживают ее в течение . Любое перемещение и проскальзывание лямки через элемент регулирования поясного ремня измеряют и записывают.

После сброса нагрузки строп должен быть отрегулирован на максимальную длину. Между испытательным цилиндром и соединительным элементом на свободном конце стропа [см. рисунок 4 a)] или, если это применимо, соединительным элементом устройства регулирования длины [см. рисунок 4 b)] прикладывают усилие . Усилие поддерживают в течение и наблюдают, высвобождает ли поясной ремень или строп цилиндр.

Поясной ремень со встроенным удерживающим стропом и испытательный цилиндр устанавливают в оборудование для испытания, как описано в 5.6.1 и изображено на рисунке 5. Необходимо убедиться, что застежка и элемент регулирования поясного ремня не касаются испытательного цилиндра, а угол расположения ремня находится в диапазоне от 50° до 60°. Между испытательным цилиндром и элементом крепления стропа прикладывают усилие . Положение элемента регулирования маркируют, чтобы можно было измерить любое проскальзывание и перемещение. После сброса нагрузки указанное усилие прикладывают четыре раза в течение , причем между каждым приложением усилия должен быть период разгрузки не менее 30 с.

После пятого сброса нагрузки в 1 кН прикладывают усилие в течение . Любое перемещение и проскальзывание поясного ремня через элемент регулирования измеряют и записывают.

После сброса нагрузки между испытательным цилиндром и элементом крепления стропа прикладывают усилие . Усилие поддерживают в течение и наблюдают, высвобождает ли поясной ремень с удерживающим стропом цилиндр.

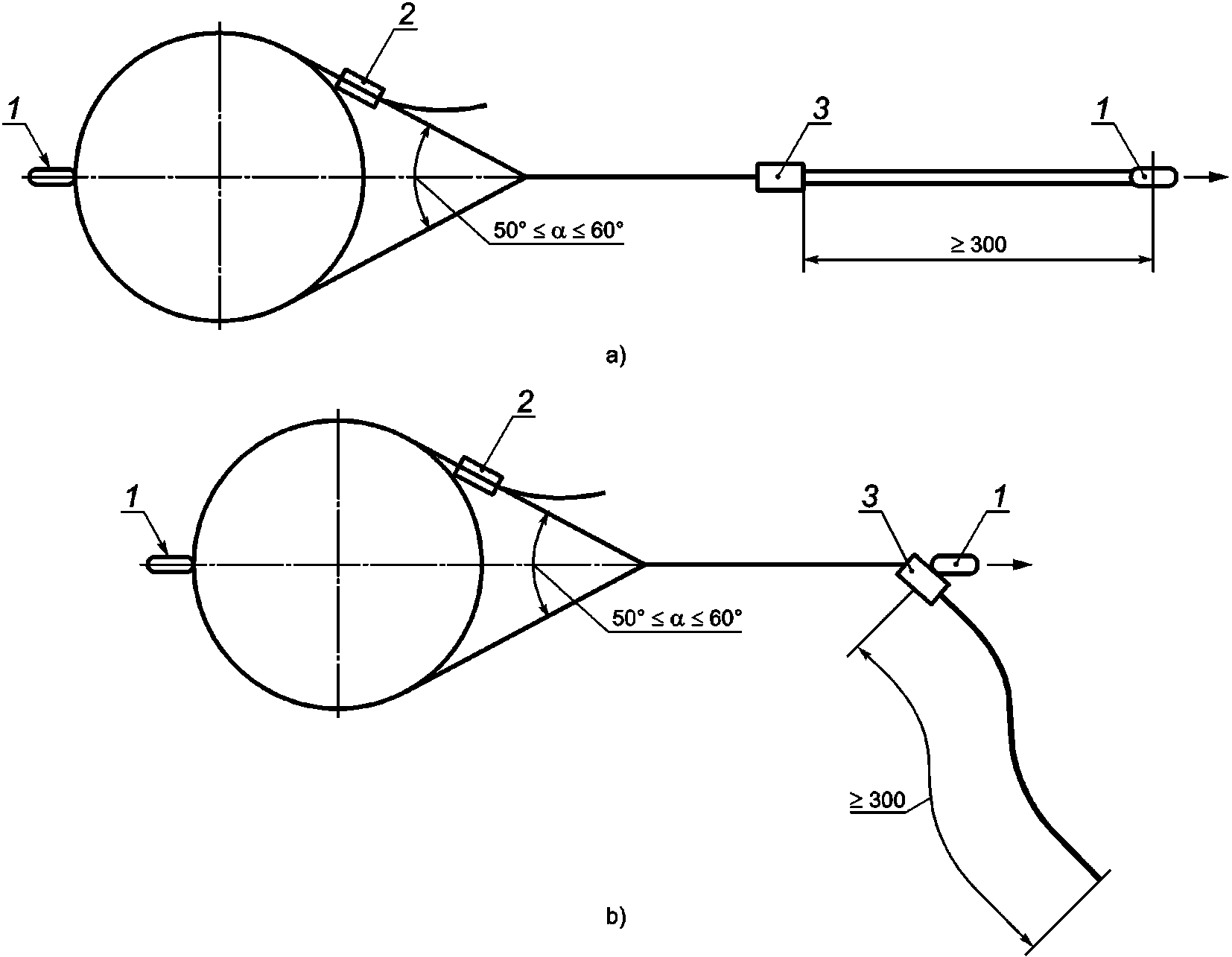

Строп с устройством регулирования длины устанавливают в оборудование для испытания, как изображено на рисунке 6. Необходимо убедиться, что устройство регулирования длины находится не менее чем в 300 мм от конца стропа. Между точкой анкерного крепления и соединительным элементом на конце стропа [см. рисунок 6 a)] или, если это применимо, элементом крепления устройства регулирования длины [см. рисунок 6 b)] прикладывается усилие . Положение устройства регулирования длины маркируют, чтобы можно было измерить любое проскальзывание и перемещение. После сброса нагрузки указанное усилие прикладывают четыре раза в течение , причем между каждым приложением усилия должен быть период разгрузки не менее 30 с.

После пятого сброса нагрузки в 1 кН прикладывают усилие в течение . Любое перемещение и проскальзывание стропа через устройство регулирования длины измеряют и записывают.

После сброса нагрузки строп сразу же должен быть отрегулирован на максимальную длину. Между анкерной точкой и элементом крепления устройства регулирования длины прикладывается усилие . Усилие поддерживают в течение и проверяют, выдерживает ли строп нагрузку.

Оборудование для испытания на динамическую прочность поясных ремней и стропов должно соответствовать требованиям EN 364:1992 (пункты 4.2 и 4.4 - 4.6), при испытании используется испытательный манекен массой (100 +/- 1) кг.

5.7.2.1 Для испытания на динамическую прочность поясного ремня применяют испытательный строп. Испытательный строп должен быть выполнен в соответствии с рисунком 7. Испытательный строп должен быть изготовлен из альпинистской веревки диаметром 11 мм, соответствующей требованиям EN 892 для одинарных веревок и обеспечивающей пиковое усилие (9,0 +/- 1,5) кН при первом испытании. При нагрузке (как показано на рисунке 8) длина испытательного стропа, включая концевые петли с обоих концов, должна составлять ; длина каждой концевой петли, включая узел, не должна превышать 200 мм.

5.7.2.2 Поясной ремень прикрепляют к испытательному манекену. Один конец испытательного стропа (см. 5.7.2.1) подсоединяют к точке крепления поясного ремня, а второй с использованием соответствующих соединительных элементов к анкерной точке испытательного оборудования (см. рисунок 9).

5.7.2.3 Верхняя точка крепления испытательного манекена соединена с устройством быстрого расцепления. Испытательный манекен подвешивают и располагают таким образом, чтобы испытательный строп находился под нагрузкой, а испытательный манекен оставался в вертикальном положении. Затем испытательный манекен поднимают на 1000 мм и располагают на расстоянии не более 300 мм от анкерной точки.

5.7.2.4 Отпускают манекен без начальной скорости. После падения поясной ремень должен удерживать испытательный манекен на некотором расстоянии от земли.

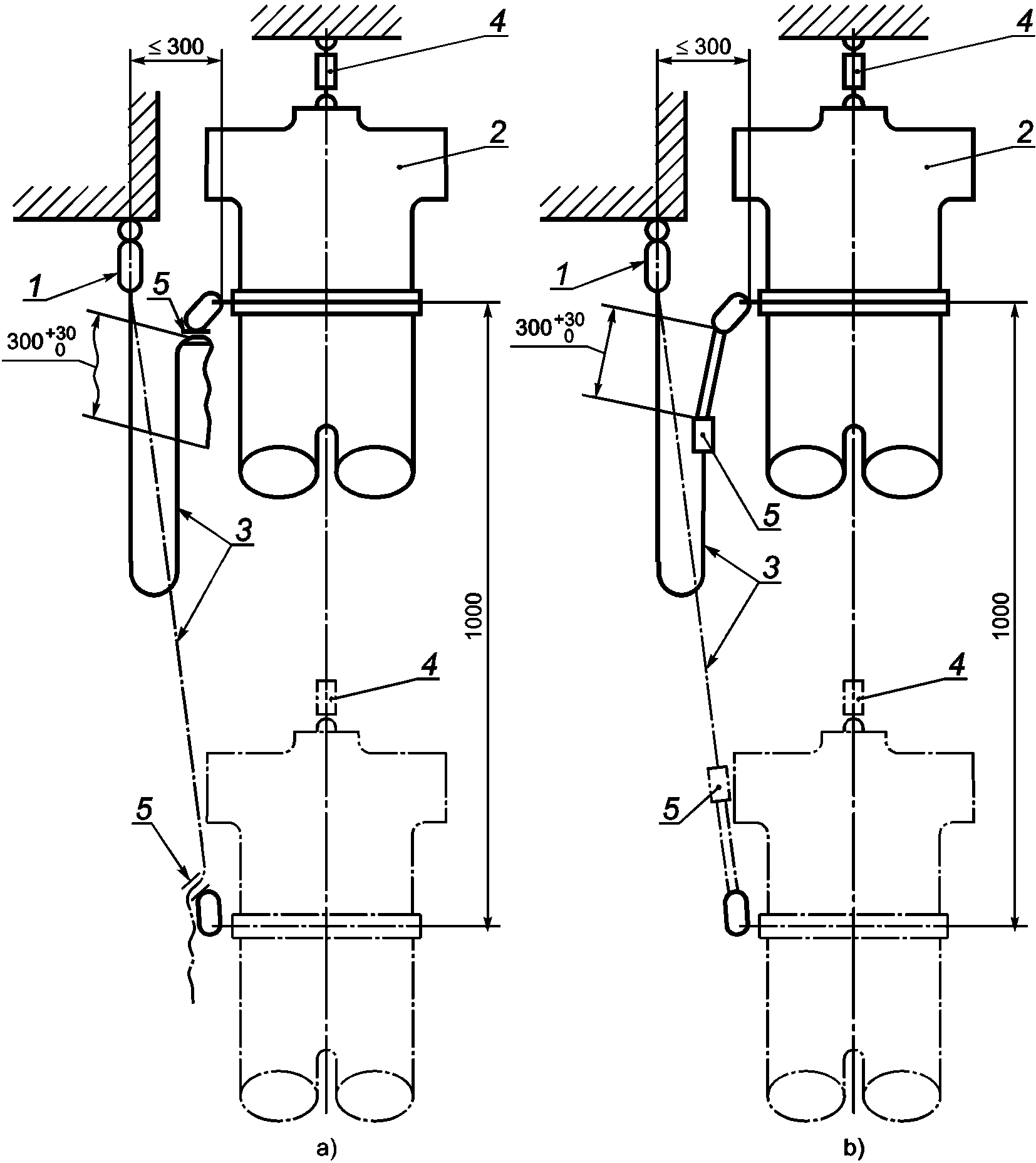

5.7.3.1 Для испытания на динамическую прочность поясного ремня со встроенным стропом используют встроенный строп с минимальной длиной 1,3 м. Если длина встроенного стропа менее 1,3 м, то для испытания необходимо подготовить встроенный строп с минимальной длиной 1,3 м.

5.7.3.2 Поясной ремень надевают на манекен. При максимальной номинальной нагрузке на строп более 100 кг к нижней точке крепления испытательного манекена для достижения максимальной номинальной нагрузки с предельным отклонением +1% прикрепляют дополнительный жесткий груз. Встроенный строп крепят к анкерной точке испытательного оборудования (см. рисунок 10).

Если встроенный строп оснащен устройством регулирования длины, то, если это применимо, его помещают или устанавливают на расстоянии (300⁺³⁰) мм от конца стропа [см. рисунки 11 a) и 11 b)]. Один конец встроенного стропа или, если это применимо, элемента крепления устройства регулирования длины прикрепляют к элементу крепления поясного ремня, а другой конец прикрепляют к анкерной точке испытательного оборудования.

5.7.3.3 Верхнюю точку крепления испытательного манекена соединяют с устройством быстрого расцепления. Манекен подвешивают и располагают таким образом, чтобы встроенный строп находился под нагрузкой, а испытательный манекен оставался в вертикальном положении. Затем испытательный манекен поднимают выше анкерной точки крепления на 1000 мм и располагают на расстоянии не более 300 мм от анкерной точки.

5.7.3.4 Отпускают манекен без начальной скорости. После падения поясной ремень должен удерживать испытательный манекен на некотором расстоянии от земли.

5.7.3.5 Если элементы крепления поясного ремня отличаются конструкцией или типом крепления к поясному ремню, то испытание повторяют для каждого отличающегося типа элемента крепления. Для испытания используют новый поясной ремень со встроенным стропом.

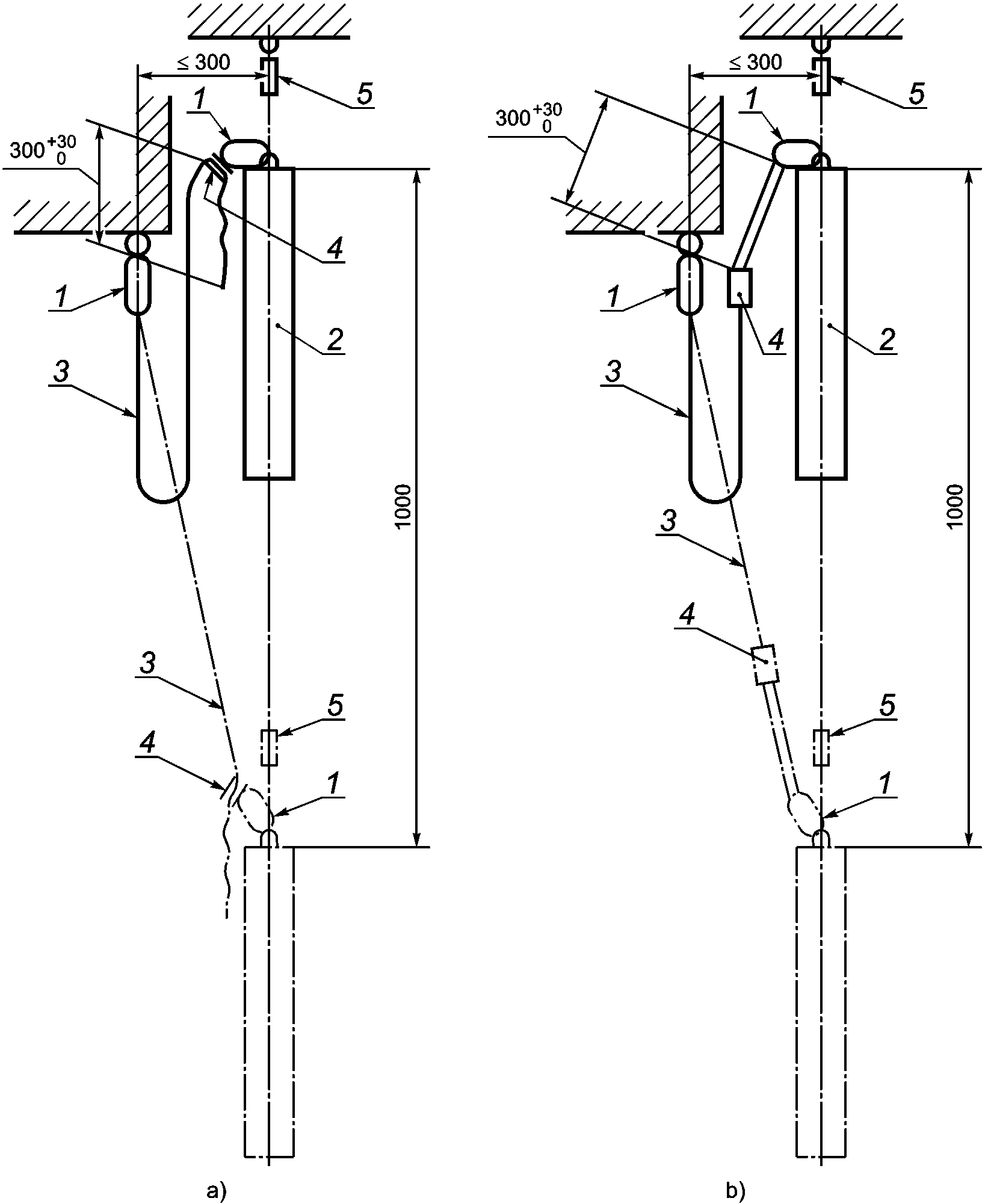

5.7.4.1 Для испытания на динамическую прочность стропа используют жесткий груз массой, соответствующей максимальной номинальной нагрузке, но не менее 100 кг.

5.7.4.2 Строп крепят к жесткому грузу массой, соответствующей максимальной номинальной нагрузке с предельным отклонением +1%, но не менее . Один конец стропа или устройство регулирования длины, если это применимо, крепят к жесткому грузу, а другой конец - к анкерной точке испытательного оборудования. Необходимо убедиться, что устройство регулирования длины расположено или установлено, если это применимо, на расстоянии от конца стропа [см. рисунки 12 a) и 12 b)].

5.7.4.3 Жесткий груз соединяют с устройством быстрого расцепления. Жесткий груз подвешивают и располагают таким образом, чтобы строп находился в натянутом состоянии. Затем груз поднимают на 1000 мм и располагают на расстоянии не более 300 мм от анкерной точки.

5.7.4.4 Груз отпускают без начальной скорости. После падения строп должен удерживать груз на некотором расстоянии от земли.

Образцы поясного ремня и/или стропа испытывают в течение воздействием нейтрального солевого тумана в соответствии с требованиями EN ISO 9227. Испытательные образцы сушат в течение при температуре (20 +/- 2) °C. Процедуру повторяют таким образом, чтобы испытательные образцы полностью подвергались испытательному воздействию солевого тумана в течение и сушке в течение , затем еще одному дополнительному воздействию в течение и заключительной сушке в течение .

Испытательные образцы исследуют в течение 90 с после сушки и проверяют на наличие коррозии. При наличии признаков коррозии проводят функциональные испытания застежки, элемента регулирования и устройства регулирования длины.

Если необходим доступ к внутренним компонентам, то испытательные образцы разбирают и осматривают.

Маркировка на поясном ремне, стропе для рабочего позиционирования или удерживающем стропе должна соответствовать требованиям EN 365, а также содержать следующие сведения:

на стропе:

a) максимальная номинальная нагрузка, выраженная в килограммах;

b) максимальная длина стропа.

Примечание - Для удерживающих стропов фиксированной длины указывают длину стропа;

на поясном ремне:

c) диапазон регулирования размера, в сантиметрах;

на поясном ремне, предназначенном для удержания:

d) буква "R".

Информация, предоставляемая изготовителем, должна отвечать требованиям EN 365 и дополнительно содержать следующую информацию:

a) для поясного ремня диапазон регулирования размера в сантиметрах и указания, как его правильно надеть и достичь оптимальной подгонки;

b) о необходимости регулярной проверки застежки и/или элементов регулирования поясного ремня во время использования;

c) указание на допустимость применения поясного ремня для пользователей, масса которых вместе с инструментом и индивидуальным оборудованием не превышает 150 кг;

d) для поясного ремня идентификацию элементов крепления, правильный способ присоединения к ним и ясное и недвусмысленное указание на назначение каждого элемента крепления;

e) предупреждение о том, что оборудование не предназначено для остановки падения и что поясной ремень не следует использовать, если существует предвидимый риск, что пользователь может повиснуть в поясном ремне или подвергнуться непреднамеренной нагрузке от ремня;

f) что при использовании системы рабочего позиционирования пользователь обычно полагается на упор, обеспечиваемый оборудованием, поэтому необходимо предусмотреть независимые меры защиты, например, использование страховочной системы;

g) инструкцию о том, как позиционировать и/или регулировать строп для рабочего позиционирования таким образом, чтобы он был натянут;

h) предупреждение о том, что при использовании рабочего позиционирования для безопасности важна анкерная точка, которая находится на уровне пояса или выше.

Данное приложение содержит пояснения важных моментов, рассматриваемых в данной редакции стандарта, и предназначено для предоставления справочной информации о применяемых принципах, которые составляют основу настоящего стандарта.

В настоящем приложении представлен обзор требований, касающихся конструкции и конфигурации поясных ремней и стропов, которые рассматриваются в настоящем стандарте.

--------------------------------

<1> Отменена после введения в действие Регламента (ЕС) 2016/425/ЕС.

EN 358:2018 подготовлен на основании поручения М/031 (Средства индивидуальной защиты), выданного Европейской комиссией, для обеспечения добровольного выполнения основополагающих требований Директивы 89/686/ЕЭС на средства индивидуальной защиты (СИЗ).

После опубликования сведений о EN 358:2018 в официальном журнале Европейского союза и в соответствии с Директивой ЕС 89/686/ЕЭС соблюдение требований EN 358:2018, перечисленных в таблице ZA.1, подразумевает презумпцию соответствия основополагающим требованиям упомянутой Директивы и связанным с ней правилам ЕАСТ в рамках сферы действия EN 358:2018.

EN 358:2018 подготовлен на основании поручения, выданного Европейской комиссией, для обеспечения добровольного выполнения основополагающих требований Регламента (ЕС) 2016/425 на средства индивидуальной защиты.

После опубликования сведений о EN 358:2018 в официальном журнале Европейского союза в соответствии с Регламентом (ЕС) 2016/425 соблюдение требований EN 358:2018, перечисленных в таблице ZB.1, в рамках сферы действия EN 358:2018 подразумевает презумпцию соответствия основополагающим требованиям Регламента и связанным с ним правилам ЕАСТ в рамках сферы действия EN 358:2018.

--------------------------------

<1> В Российской Федерации действует ГОСТ Р ЕН 362-2008 "Система стандартов безопасности труда. Средства индивидуальной защиты от падения с высоты. Соединительные элементы. Общие технические требования. Методы испытаний", идентичный европейскому стандарту EN 362:2004.

<2> В Российской Федерации действует ГОСТ Р 58208-2018/EN 363:2008 "Система стандартов безопасности труда. Средства индивидуальной защиты от падения с высоты. Системы индивидуальной защиты от падения с высоты. Общие технические требования", идентичный европейскому стандарту EN 363:2008.

<3> В Российской Федерации действует ГОСТ Р ЕН 365-2010 "Система стандартов безопасности труда. Средства индивидуальной защиты от падения с высоты. Основные требования к инструкции по применению, техническому обслуживанию, периодической проверке, ремонту, маркировке и упаковке", идентичный европейскому стандарту EN 365:2004.
