МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ДЛЯ БОЛТОВ РЕЛЬСОВЫХ СТЫКОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Nats for rail joints. Specifications

ГОСТ 11532-2014

Список изменяющих документов

(в ред. Изменения N 1, введенного в действие

Приказом Росстандарта от 10.07.2020 N 360-ст)

МКС 45.080

Дата введения

1 июля 2015 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 Разработан Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования "Петербургский государственный университет путей сообщения Императора Александра I" (ФГБОУ ВПО "ПГУПС")

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46-2014)

За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Туркменистан	TM	Главгосслужба "Туркменстандартлары"
Узбекистан	UZ	Узстандарт
Украина	UA	Госпотребстандарт Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 февраля 2015 г. N 85-ст межгосударственный стандарт ГОСТ 11532-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 года.

5 ВЗАМЕН ГОСТ 11532-93

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт распространяется на гайки классов точности B и C по ГОСТ 1759.1* к болтам диаметрами М22, М24 и М27 (далее - гайки), применяемым для скрепления стыков железнодорожных рельсов.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования

ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения

ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 1759.3-83 Гайки. Дефекты поверхности и методы контроля

ГОСТ 1759.5-87 (ИСО 898-2-80) Гайки. Механические свойства и методы испытаний

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ИС NORMPROD: примечание.

ГОСТ 17769-83 утратил силу на территории Российской Федерации с 1 января 2011 года в связи с введением в действие ГОСТ Р ИСО 3269-2009 (Приказ Ростехрегулирования от 10.12.2009 N 696-ст).

ГОСТ 17769-83 (ИСО 3269-99) Изделия крепежные. Правила приемки

ГОСТ 18160-72 Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение

ГОСТ 18321-73 (СТ СЭВ 1934-79) Статистический контроль качества. Методы случайного отбора выборок штучной продукции

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ 24997-2004 (ИСО 1502:1996) Калибры для метрической резьбы. Допуски

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

(раздел 3 в ред. Изменения N 1, введенного в действие

Приказом Росстандарта от 10.07.2020 N 360-ст)

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 владелец инфраструктуры железнодорожного транспорта: Юридическое лицо или индивидуальный предприниматель, имеющие инфраструктуру железнодорожного транспорта общего пользования на праве собственности или ином праве и оказывающие услуги по ее использованию на основании договора.

3.2

заказчик: Предприятие (организация, объединение или другой субъект хозяйственной деятельности), по заявке или контракту с которым производится создание и (или) поставка продукции (в том числе научно-технической).

[ГОСТ 15.101-98, пункт 3.5]

4. Конструкция и размеры

Конструкция и размеры гаек должны соответствовать указанным на рисунке 1.

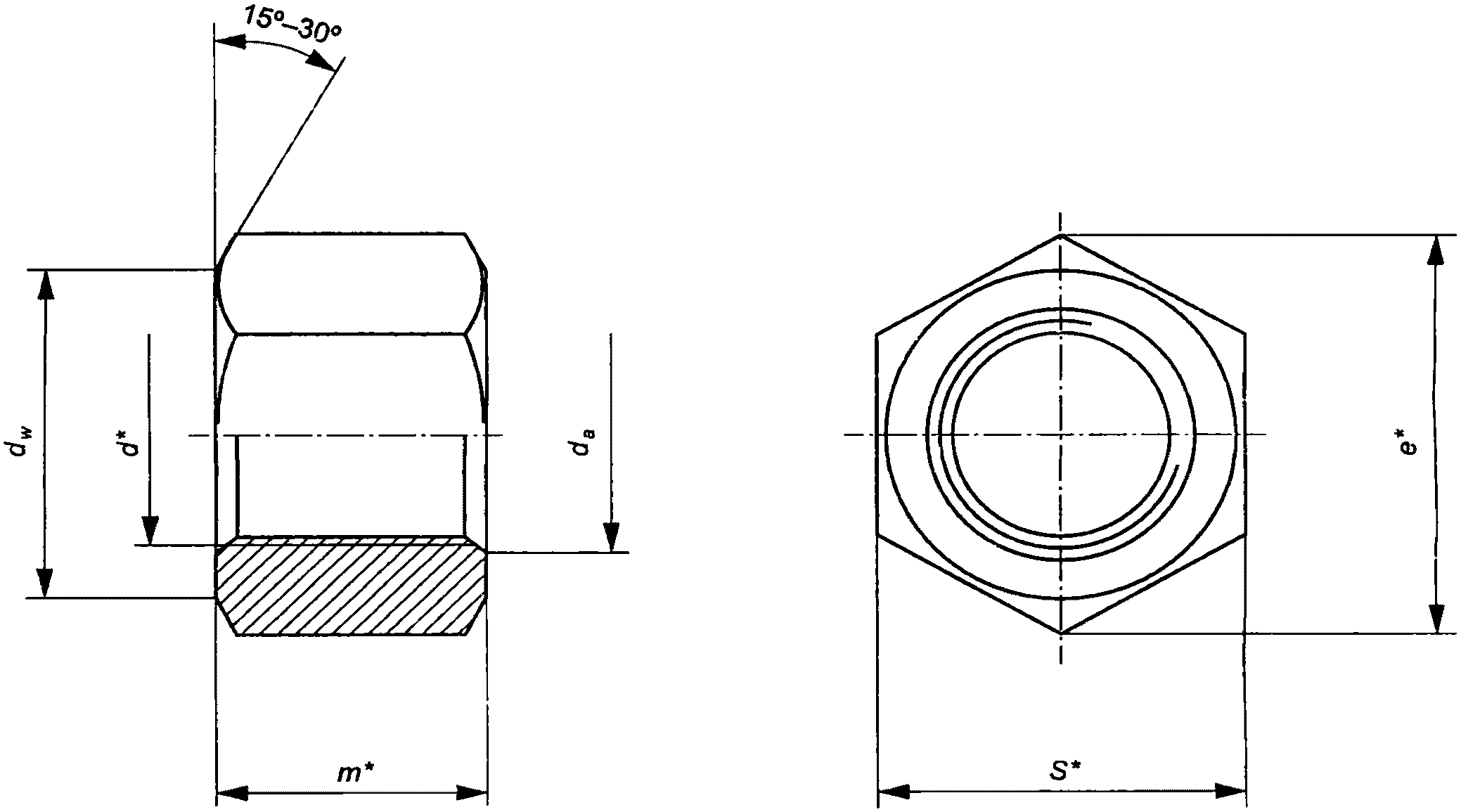

Исполнение 1 (класс точности C)

Рисунок 1, лист 1 - Конструкция и размеры гаек

(в ред. Изменения N 1, введенного в действие

Приказом Росстандарта от 10.07.2020 N 360-ст)

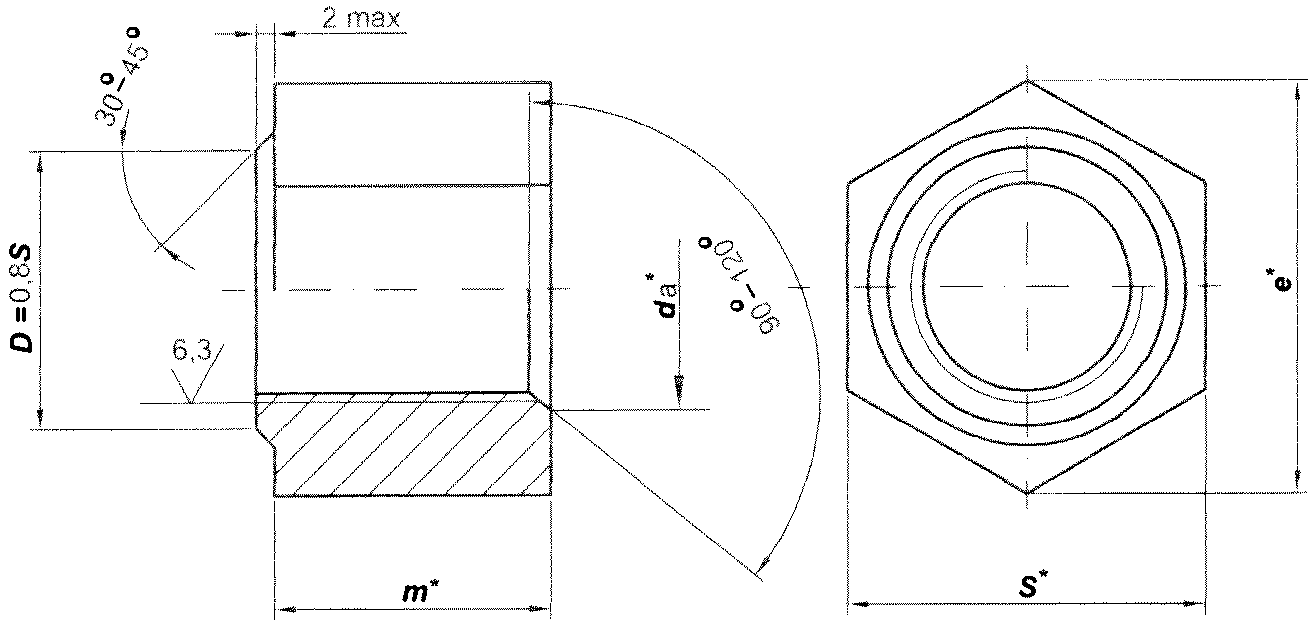

Исполнение 2 (класс точности B)

--------------------------------

<*> Размеры, в том числе подлежащие контролю при подтверждении минимально необходимых требований безопасности.

Рисунок 1, лист 2

(в ред. Изменения N 1, введенного в действие

Приказом Росстандарта от 10.07.2020 N 360-ст)

Таблица 1

Размеры гаек

В миллиметрах

Размеры			Номинальный диаметр резьбы гайки d
			М22	М24	М27
Шаг резьбы P			2,5	3,0
S (предельное отклонение минус 1,0)			36		41
e, не менее		для исполнения 1	38,8		44,4
		для исполнения 2	39,6		45,2
d_a		не менее	22	24	27
		не более	23,8	25,9	29,2
(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 10.07.2020 N 360-ст)
d_w, не менее			33,2	33,2	38,0
(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 10.07.2020 N 360-ст)
m	номинальный		25	27	30
	предельные отклонения исполнения	для исполнения 1	От -1,3 до +1,3	От -1,5 до +1,5	От -2,0 до +2,0
		для исполнения 2	От -1,25 до +1,25
Допуск симметричности шестигранника (размера под ключ) относительно оси отверстия в диаметральном выражении, не более			2,0

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 10.07.2020 N 360-ст)

Примеры условных обозначений:

Гайка исполнения 1, класса точности C, диаметром резьбы d = 24 мм, с крупным шагом резьбы, с полем допуска 7Н, класса прочности 5:

Гайка CM24-7Н.5 ГОСТ 11532-2014

То же, исполнения 2, класса точности В:

Гайка B2M24-7Н.5 ГОСТ 11532-2014

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 10.07.2020 N 360-ст)

5. Технические требования

5.1 Основные характеристики, требования к материалам

5.1.1 Механические свойства гаек должны соответствовать классу прочности 5 или 8 по ГОСТ 1759.5 <*>.

--------------------------------

<*> В Российской Федерации действует ГОСТ Р 52628-2006.

5.1.2 Резьба - по ГОСТ 24705. Поле допуска 7H по ГОСТ 16093, допускается поле допуска 7G.

5.1.3 В гайках исполнения 1 допускается утяжка металла, приводящая к местному уменьшению высоты ребер не более 3 мм.

5.1.4 Допускается изготовление гаек исполнения 2 без фаски под углом 30° на одном из ее торцов, а также с выступом на опорной поверхности с одного торца высотой не более 3 мм.

(п. 5.1.4 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 10.07.2020 N 360-ст)

5.1.5 Допуск отклонений формы и расположения поверхностей - по ГОСТ 1759.1.

5.1.6 Допустимые дефекты поверхности - по ГОСТ 1759.3 <**>.

--------------------------------

<**> В Российской Федерации действует ГОСТ Р ИСО 6157-2-2009 "Изделия крепежные. Дефекты поверхности. Часть 2. Гайки".

5.1.7 Теоретическая масса гаек приведена в приложении А.

5.2 Маркировка

(подраздел 5.2 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 10.07.2020 N 360-ст)

5.2.1 На одну из опорных поверхностей гайки должна быть нанесена маркировка в соответствии с требованиями ГОСТ ISO 898-2, как для гаек типа 1.

5.2.2 Маркировка включает в себя:

- обозначение класса прочности;

- товарный знак или условное обозначение предприятия-изготовителя и год изготовления (две последние арабские цифры).

5.3 Упаковка

5.3.1 Маркировка тары и упаковка гаек - по ГОСТ 18160.

Допускается упаковка гаек в специализированные мягкие контейнеры из полипропиленовой ткани.

(абзац введен Изменением N 1, введенного в действие Приказом Росстандарта от 10.07.2020 N 360-ст)

5.3.2 Допускается упаковка в тару гаек совместно с болтами одного типоразмера.

6. Правила приемки

6.1 Категории испытаний

6.1.1 Для контроля соответствия гаек требованиям настоящего стандарта проводят испытания:

- приемо-сдаточные;

- типовые.

6.1.2 Приемку гаек проводит служба технического контроля предприятия-изготовителя. Приемку проводят по результатам приемо-сдаточных испытаний.

Приемо-сдаточные испытания проводят по ГОСТ 15.309. Гайки, принятые службой технического контроля предприятия-изготовителя, предъявляют для приемочного контроля представителю заказчика по требованию.

Результаты приемки гаек хранят на предприятии-изготовителе не менее трех лет с момента их изготовления.

6.1.3 В целях подтверждения соответствия испытания гаек по разделу 4, 5.1.2 - 5.1.5 (конструкция и размеры), 5.1.6 (качество поверхности), 5.1.1 (механические свойства) проводят на не менее чем пяти образцах гаек, отобранных методом "вслепую" согласно ГОСТ 18321-73 (подраздел 3.4) из партии, принятой ОТК.

(п. 6.1.3 введен Изменением N 1, введенного в действие Приказом Росстандарта от 10.07.2020 N 360-ст)

6.2 Приемо-сдаточные испытания

6.2.1 Приемо-сдаточные испытания гаек проводят партиями. Правила приемки и размер партии - по ГОСТ 17769 <*> для изделий классов точности B и C.

--------------------------------

<*> В Российской Федерации действует ГОСТ Р ИСО 3269-2009 "Изделия крепежные. Приемочный контроль".

6.2.2 Отгружаемые партии гаек следует сопровождать паспортом качества, в котором указаны:

- наименование или товарный знак предприятия-изготовителя и его адрес;

- номер партии;

- масса партии;

- диаметр и вид исполнения;

- класс прочности, марка стали;

- наличие и вид противокоррозионной защиты (исключая временную консервацию для хранения и транспортировки по ГОСТ 15150)

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 10.07.2020 N 360-ст)

- дата отгрузки и результаты механических испытаний.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 10.07.2020 N 360-ст)

Допускается внесение в паспорт качества дополнительной информации, не противоречащей требованиям настоящего стандарта.

Паспорт качества должен быть подписан представителями службы технического контроля.

6.2.3 Показатели и порядок проведения приемо-сдаточных испытаний приведены в таблице 2.

Таблица 2

Показатели и порядок проведения приемо-сдаточных испытаний

Контролируемый параметр	Пункт стандарта, содержащий требования, которые проверяют при приемо-сдаточных испытаниях	Метод контроля
1 Конструкция и размеры	4, 5.1.2 - 5.1.5	7.1 - 7.4
(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 10.07.2020 N 360-ст)
2 Качество поверхности	5.1.6	7.5
3 Механические свойства	5.1.1	7.6

6.3 Типовые испытания

6.3.1 Типовые испытания проводят в случае изменения технологического процесса изготовления гаек, а также в случае изменения применяемых материалов.

6.3.2 Порядок проведения типовых испытаний и оценка результатов по ГОСТ 15.309 (приложение А).

7. Методы контроля

7.1 Размер под ключ (см. раздел 4), диаметр описанной окружности (см. раздел 4) и высоту гайки (см. раздел 4, 5.1.3, 5.1.4) контролируют в средней части гайки с применением штангенциркуля типа ШЦ-I, ШЦ-II, ШЦЦ-I по ГОСТ 166 или другими средствами измерений, обеспечивающими требуемую точность измерения.

(п. 7.1 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 10.07.2020 N 360-ст)

7.2 Отклонение от симметричности шестигранника относительно оси отверстия (см. 5.1.5) определяют как разницу измерений толщины двух противоположных стенок гайки штангенциркулем типа ШЦ-I, ШЦ-II, ШЦЦ-I по ГОСТ 166 или другими средствами измерений, обеспечивающими требуемую точность измерения. Замеры производятся на каждой из трех пар противоположных стенок, и за отклонение принимается максимальное значение.

(п. 7.2 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 10.07.2020 N 360-ст)

7.3 Отклонение от перпендикулярности опорных поверхностей гайки относительно оси резьбы (см. 5.1.5) проверяют щупом, измеряя просвет между каждой опорной поверхностью гайки и торцом контрольного кольца, навинченных на резьбовую оправку до соприкосновения между собой. Точность резьбы контрольного кольца и оправки должна соответствовать точности резьбы проверяемой гайки.

Отклонение от перпендикулярности граней шестигранника гайки относительно опорной поверхности (см. 5.1.5) проверяют угловым шаблоном, угольником со щупом или другим средством контроля, обеспечивающим необходимую точность измерения.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 10.07.2020 N 360-ст)

7.4 Размер резьбы (см. 5.1.2) проверяют предельными калибрами по ГОСТ 24997 или другой нормативной или конструкторской документации, утвержденной в установленном порядке.

(п. 7.4 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 10.07.2020 N 360-ст)

7.5 Контроль дефектов поверхности (см. 5.1.6) - по ГОСТ 1759.3.

7.6 Контроль механических свойств гаек (см. 5.1.1) - по ГОСТ 1759.5.

7.7 Контроль нанесенной маркировки (см. 5.2) производят визуально без применения увеличительных приборов.

7.8 Исключен с 01.09.2020. - Изменение N 1, введенное в действие Приказом Росстандарта от 10.07.2020 N 360-ст.

8. Транспортирование и хранение

8.1 Транспортирование гаек без упаковки не допускается.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 10.07.2020 N 360-ст)

8.2 Гайки по требованию владельца инфраструктуры/заказчика перед упаковыванием подвергают консервации по ГОСТ 9.014 на срок, обеспечивающий защиту от коррозии не менее одного года.

(п. 8.2 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 10.07.2020 N 360-ст)

8.3 Условия хранения гаек - 6 по ГОСТ 15150.

9. Гарантии изготовителя

Гарантийный срок эксплуатации не менее 300 млн тонн брутто пропущенного груза, но не более 10 лет со дня укладки в путь.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 10.07.2020 N 360-ст)

Приложение А

(справочное)

Таблица А.1

Теоретическая масса 1000 гаек

Масса в килограммах

Размер гайки	Масса гаек
Размер гайки	Исполнение 1	Исполнение 2
М22	154	152
М24	155	153
М27	222	220
Примечания 1 Масса гаек определена исходя из номинальных размеров и плотности стали 7850 кг/м³. 2 В случае, когда возможно применение гаек как исполнения 1, так и исполнения 2 в конструкторской документации следует указывать массу гаек исполнения 2.
