Описание

Источник публикации

В данном виде документ опубликован не был.

Первоначальный текст документа опубликован в издании

М.: Стандартинформ, 2015.

Информацию о публикации документов, создающих данную редакцию, см. в справке к этим документам.

Примечание к документу

Отдельные положения данного документа включены в Перечень международных и региональных (межгосударственных) стандартов (п. п. 861, 863, 865), а в случае их отсутствия - национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности высокоскоростного железнодорожного транспорта" (ТР ТС 002/2011), в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия - национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза "О безопасности высокоскоростного железнодорожного транспорта" (ТР ТС 002/2011) и осуществления оценки соответствия объектов технического регулирования, в Перечень международных и региональных (межгосударственных) стандартов (п. п. 258, 260), а в случае их отсутствия - национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности инфраструктуры железнодорожного транспорта" (ТР ТС 003/2011), в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия - национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза "О безопасности инфраструктуры железнодорожного транспорта" (ТР ТС 003/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 16.07.2024 N 81).

Документ включен в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности высокоскоростного железнодорожного транспорта" и в Перечень стандартов, содержащих правила и методы исследований (испытаний) измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза "О безопасности высокоскоростного железнодорожного транспорта" и осуществления оценки соответствия объектов технического регулирования (Решение Комиссии Таможенного союза от 15.07.2011 N 710).

Изменение N 1 введено в действие Приказом Росстандарта от 09.07.2020 N 357-ст с 01.09.2020.

Взамен ГОСТ 21797-76.

Название документа

"ГОСТ 21797-2014. Межгосударственный стандарт. Шайбы пружинные двухвитковые для железнодорожного пути. Технические условия"

(введен в действие Приказом Росстандарта от 17.02.2015 N 88-ст)

(ред. от 09.07.2020)

"ГОСТ 21797-2014. Межгосударственный стандарт. Шайбы пружинные двухвитковые для железнодорожного пути. Технические условия"
(введен в действие Приказом Росстандарта от 17.02.2015 N 88-ст)
(ред. от 09.07.2020)

Оглавление

ГОСТ 21797-2014. Межгосударственный стандарт. Шайбы пружинные двухвитковые для железнодорожного пути. Технические условия

Предисловие

Сведения о стандарте

1. Область применения

2. Нормативные ссылки

3. Термины и определения

4. Конструкция и размеры

5. Технические требования

6. Правила приемки

7. Методы контроля

8. Транспортирование и хранение

9. Гарантии изготовителя

Приложение А

Введен в действие

Приказом Федерального

агентства по техническому

регулированию и метрологии

от 17 февраля 2015 г. N 88-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШАЙБЫ ПРУЖИННЫЕ ДВУХВИТКОВЫЕ ДЛЯ ЖЕЛЕЗНОДОРОЖНОГО ПУТИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Two-turn spring wasaers for railway track. Specifications

ГОСТ 21797-2014

Список изменяющих документов

(в ред. Изменения N 1, введенного в действие

Приказом Росстандарта от 09.07.2020 N 357-ст)

МКС 45.080

Дата введения

1 июля 2015 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 Разработан Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования "Петербургский государственный университет путей сообщения Императора Александра I" (ФГБОУ ВПО "ПГУПС")

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46-2014)

За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Грузия	GE	Грузстандарт
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Туркменистан	TM	Главгосслужба "Туркменстандартлары"
Узбекистан	UZ	Узстандарт
Украина	UA	Госпотребстандарт Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 февраля 2015 г. N 88-ст межгосударственный стандарт ГОСТ 21797-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 года.

5 ВЗАМЕН ГОСТ 21797-76

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

1.1 Настоящий стандарт распространяется на пружинные двухвитковые шайбы класса точности C по ГОСТ 1759.1 <*> (далее - шайбы), предназначенные для применения с болтами диаметром 22 мм и шурупами диаметром 24 мм в конструкциях промежуточных рельсовых скреплений верхнего строения пути железных дорог.

--------------------------------

<*> В Российской Федерации действует ГОСТ Р ИСО 4759-1-2009 "Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C".

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования

ГОСТ 9.301 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

(ссылка введена Изменением N 1, введенным в действие Приказом Росстандарта от 09.07.2020 N 357-ст)

ГОСТ 9.302-88 (ИСО 1463-82, ИСО 2064-80, ИСО 2106-82, ИСО 2128-76, ИСО 2177-85, ИСО 2178-82, ИСО 2360-82, ИСО 2361-82, ИСО 2819-80, ИСО 3497-76, ИСО 3543-81, ИСО 3613-80, ИСО 3882-86, ИСО 3892-80, ИСО 4516-80, ИСО 4518-80, ИСО 4522-1-85, ИСО 4522-2-85, ИСО 4524-1-85, ИСО 4524-3-85, ИСО 4524-5-85, ИСО 8401-86) Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля

ГОСТ 9.303 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

(ссылка введена Изменением N 1, введенным в действие Приказом Росстандарта от 09.07.2020 N 357-ст)

ГОСТ 9.307-89 Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля

ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения

ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 5378-88 Угломеры с нониусом. Технические условия

ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу

ГОСТ 14959-79 Прокат из рессорно-пружинной углеродистой и легированной стали. Технические условия

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ИС NORMPROD: примечание.

ГОСТ 17769-83 утратил силу на территории Российской Федерации с 1 января 2011 года в связи с введением в действие ГОСТ Р ИСО 3269-2009 (Приказ Ростехрегулирования от 10.12.2009 N 696-ст).

ГОСТ 17769-83 (ИСО 3269-99) Изделия крепежные. Правила приемки

ГОСТ 18160-72 Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение

ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции

(ссылка введена Изменением N 1, введенным в действие Приказом Росстандарта от 09.07.2020 N 357-ст)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 водородное охрупчивание: Процесс, ведущий к понижению вязкости или пластичности металла вследствие поглощения водорода;

3.2 владелец инфраструктуры железнодорожного транспорта: Юридическое лицо или индивидуальный предприниматель, имеющие инфраструктуру железнодорожного транспорта общего пользования на праве собственности или ином праве и оказывающие услуги по ее использованию на основании договора.

4. Конструкция и размеры

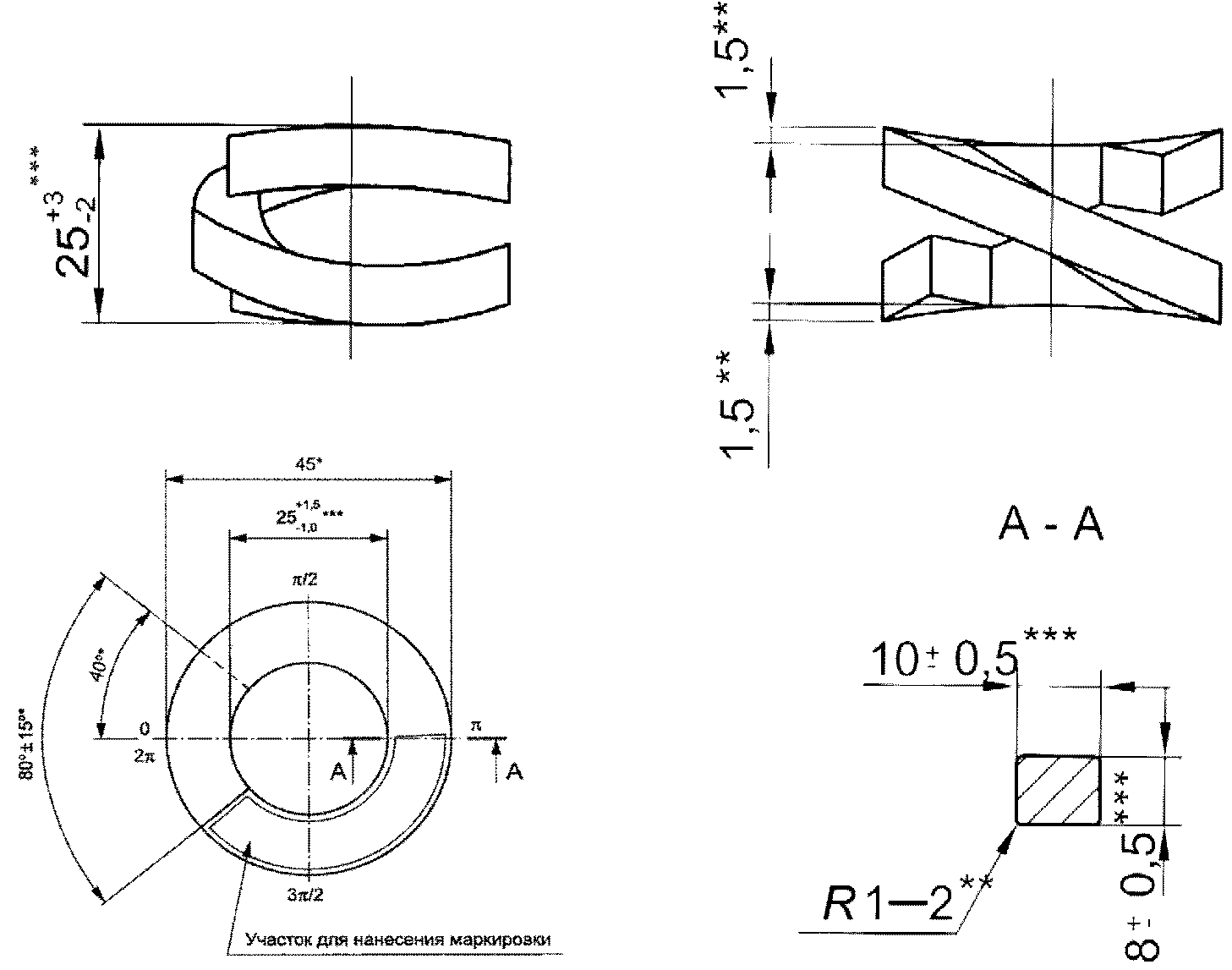

4.1 Конструкция и размеры шайб должны соответствовать указанным на рисунке 1.

Развернутое положение для построения инструмента

(в ред. Изменений N 1, введенного в действие

Приказом Росстандарта от 09.07.2020 N 357-ст)

--------------------------------

<*> Размеры для справок.

<**> Размеры обеспечиваются инструментом.

<***> Размеры, в том числе подлежащие контролю при подтверждении минимально необходимых требований безопасности.

Рисунок 1

Пример условного обозначения шайбы из стали марки 60С2А, без защитного покрытия:

Шайба двухвитковая 25 ГОСТ 21797-2014

То же, покрытие цинковое с хроматированием толщиной 12 мкм:

Шайба двухвитковая 25.01.12 ГОСТ 21797-2014

То же, из стали марки 60С2:

Шайба двухвитковая 25.60С2.01.12 ГОСТ 21797-2014

Примечание - Условное графическое обозначение шайбы в конструкторской документации должно соответствовать рисунку 2.

Рисунок 2 - Условное графическое обозначение шайбы

5. Технические требования

5.1 Основные характеристики, требования к материалам

5.1.1 Шайбы следует изготовлять из стали марок 60С2А, 40С2А, 40С2 по ГОСТ 14959 или другому документу по стандартизации, обеспечивающему требуемые свойства готовой продукции, определенные в 5.1.2, 5.1.4.

Допускается изготовление шайб из других марок стали, обеспечивающих требуемые свойства готовой продукции, определенные в 5.1.2, 5.1.4.

(п. 5.1.1 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 09.07.2020 N 357-ст)

5.1.2 Термообработанные шайбы должны иметь твердость 41,5 - 51,0 HRC.

5.1.3 Каждая шайба после термической обработки должна быть подвергнута трехкратному обжатию до высоты (18,0 +/- 0,5) мм.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 09.07.2020 N 357-ст)

После трехкратного обжатия высота шайб должна быть в пределах, указанных на рисунке 1.

5.1.4 При контрольной проверке пружинящих свойств шайб на длительный зажим высота шайбы (после выдержки трехкратно обжатых шайб в сжатом состоянии не менее 24 ч) не должна уменьшаться более чем на 1,5 мм.

За исходную принимают высоту шайб после трехкратного обжатия.

5.1.5 После трехкратного обжатия (см. 5.1.3) и контрольной проверки пружинных свойств (см. 5.1.4) шайбы не должны иметь изломов и трещин.

5.1.6 Наружный диаметр шайбы в сжатом состоянии не должен превышать 49,5 мм.

5.1.7 На поверхности шайб не должно быть плен, трещин, раковин, расслоений и закатов. Наличие окалины на поверхности шайб и скрученность (пропеллерность витков) браковочными признаками не являются.

5.1.8 На поверхности шайб допускаются следы от подающего, навивочного и спрессовывающего инструмента в виде вмятин и задиров глубиной не более 0,5 мм и шириной до 5 мм.

5.1.9 На поверхности обрезанных концов допускаются сколы металла глубиной не более 1,5 мм и заусенцы высотой не более 1,5 мм.

5.1.10 Шайбы изготавливают без защитного покрытия. По требованию владельца инфраструктуры железнодорожного транспорта/заказчика шайбы могут иметь цинковое с хроматированием покрытие по ГОСТ 9.303. Требования к покрытию - по ГОСТ 9.301. Допускается применять другие виды защитных покрытий по ГОСТ 9.303, а также защитные термодиффузионные покрытия <1>, покрытия по ГОСТ 9.307 или иной нормативной документации, утвержденной в установленном порядке.

(п. 5.1.10 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 09.07.2020 N 357-ст)

--------------------------------

<1> В Российской Федерации действует ГОСТ Р 9.316-2006 "Единая система защиты от коррозии и старения. Покрытия термодиффузионные цинковые. Общие требования и методы контроля".

(сноска введена Изменением N 1, введенным в действие Приказом Росстандарта от 09.07.2020 N 357-ст)

5.1.11 Теоретическая масса 1000 шайб - 120 кг.

5.2 Маркировка

На каждой шайбе на участке, указанном на рисунке 1, должна быть нанесена маркировка, выполненная выпуклыми или углубленными знаками и содержащая условное обозначение предприятия-изготовителя и год изготовления (две последние арабские цифры).

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 09.07.2020 N 357-ст)

Размеры знаков маркировки должны быть визуально опознаваемыми без применения увеличительных приборов.

5.3 Упаковка

5.3.1 Маркировка тары и упаковка шайб - по ГОСТ 18160. Допускается упаковка шайб в специализированные мягкие контейнеры из полипропиленовой ткани.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 09.07.2020 N 357-ст)

5.3.2 Допускается упаковывать шайбы в тару массой нетто до 2,5 т.

6. Правила приемки

6.1 Категории испытаний

6.1.1 Для контроля соответствия шайб требованиям настоящего стандарта проводят испытания:

- приемо-сдаточные;

- типовые.

6.1.2 Приемку шайб проводит служба технического контроля предприятия-изготовителя. Приемку проводят по результатам приемо-сдаточных испытаний.

Приемо-сдаточные испытания проводят по ГОСТ 15.309. Шайбы, принятые службой технического контроля предприятия-изготовителя, предъявляют для приемочного контроля представителю заказчика по требованию.

Результаты приемки шайб хранят на предприятии-изготовителе не менее трех лет с момента их изготовления.

6.1.3 В целях подтверждения соответствия испытания шайб по 4.1, 5.1.3, 5.1.4, 5.1.6 (размеры), 5.1.5, 5.1.7 - 5.1.9 (качество поверхности), 5.1.2 (механические свойства), 5.1.10 (защитное покрытие), 5.2 (маркировка) проводят на не менее чем пяти образцах шайб, отобранных методом "вслепую" согласно ГОСТ 18321-73 (подраздел 3.4) из партии, принятой ОТК.

(п. 6.1.3 введен Изменением N 1, введенным в действие Приказом Росстандарта от 09.07.2020 N 357-ст)

6.2 Приемо-сдаточные испытания

6.2.1 Приемо-сдаточные испытания шайб проводят партиями. Партией считаются шайбы, изготовленные из одной марки стали, термоупрочненных по одному режиму, объемом не более 50000 шт. Правила приемки и размер партии - по ГОСТ 17769 <*> для изделий класса точности C.

--------------------------------

<*> В Российской Федерации действует ГОСТ Р ИСО 3269-2009 "Изделия крепежные. Приемочный контроль".

6.2.2 Отгружаемые партии шайб следует сопровождать паспортом качества, в котором указаны:

- наименование или товарный знак предприятия-изготовителя и его адрес;

- номер партии;

- количество шайб и масса партии;

- результаты механических испытаний.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 09.07.2020 N 357-ст)

Допускается внесение в паспорт качества дополнительной информации, не противоречащей требованиям настоящего стандарта.

Паспорт качества должен быть подписан представителями службы технического контроля.

6.2.3 Показатели и порядок проведения приемо-сдаточных испытаний приведены в таблице 1.

Таблица 1

Показатели и порядок проведения приемо-сдаточных испытаний

Контролируемый параметр	Подраздел, пункт стандарта, содержащие требования, которые проверяют при приемо-сдаточных испытаниях	Метод контроля
1 Размеры	4.1, 5.1.3, 5.1.4, 5.1.6	7.1, 7.3, 7.5
2 Качество поверхности	5.1.5, 5.1.7 - 5.1.9	7.2
3 Механические свойства	5.1.2	7.4
4 Защитное покрытие	5.1.10	7.6
5 Маркировка	5.2	7.7

6.3 Типовые испытания

6.3.1 Типовые испытания проводят в случае изменения технологического процесса изготовления шайб, а также в случае изменения применяемых материалов.

6.3.2 Порядок проведения типовых испытаний и оценка результатов по ГОСТ 15.309 (приложение А).

7. Методы контроля

7.1 Проверку размеров шайб (см. 4.1, 5.1.3, 5.1.4, 5.1.6) проводят с помощью штангенциркуля типа ШЦ-II по ГОСТ 166, угломера типа 2 по ГОСТ 5378 или другими средствами измерений, обеспечивающими требуемую точность измерения, или предельными калибрами. Конструкция и размеры предельных калибров приведены в приложении А.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 09.07.2020 N 357-ст)

7.2 Качество поверхности шайб (см. 5.1.5, 5.1.7 - 5.1.9) проверяют визуально без применения увеличительных приборов.

7.3 При проверке наружного диаметра (см. 5.1.6) шайбы сжимают до высоты 20 мм с допусками от минус 1,0 до 1,0 мм.

7.4 Твердость шайб (см. 5.1.2) проверяют по ГОСТ 9013 после удаления поверхностного слоя в месте измерения на глубину не менее 0,2 мм.

7.5 Для испытания на длительный зажим (см. 5.1.4) шайбы в количестве 5 шт., отделенные друг от друга плоскими шайбами, надевают на стержень болта диаметром не менее 16 мм и сжимают до высоты (18,7 +/- 0,2) мм. В таком состоянии шайбы фиксируют и выдерживают не менее 24 ч.

Допускается проводить испытание каждой шайбы отдельно.

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: пункт 5.10 отсутствует. Возможно, имеется в виду подпункт 5.1.10.

7.6 Контроль качества защитного покрытия (см. 5.1.10) - по ГОСТ 9.302. Контроль остаточной (водородной) хрупкости (водородного охрупчивания) шайб (см. 5.10), возникающей в процессе нанесения покрытия - по ГОСТ 9.307-89 <*>.

--------------------------------

<*> В Российской Федерации действует ГОСТ Р 9.316-2006 "Единая система защиты от коррозии и старения. Покрытия термодиффузионные цинковые. Общие требования и методы контроля".

7.7 Контроль нанесенной маркировки (см. 5.2) проводят визуально без применения увеличительных приборов.

7.8 Исключен с 01.09.2020. - Изменение N 1, введенное в действие Приказом Росстандарта от 09.07.2020 N 357-ст.

8. Транспортирование и хранение

8.1 Транспортирование шайб без упаковки не допускается.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 09.07.2020 N 357-ст)

8.2 Шайбы без защитного покрытия по требованию владельца инфраструктуры/заказчика перед упаковыванием подвергают консервации по ГОСТ 9.014 на срок, обеспечивающий защиту от коррозии не менее одного года.

(п. 8.2 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 09.07.2020 N 357-ст)

8.3 Условия хранения шайб без защитного покрытия - 6 по ГОСТ 15150, шайб с защитным покрытием - 8 по ГОСТ 15150.

9. Гарантии изготовителя

Гарантийный срок эксплуатации не менее 300 млн тонн брутто пропущенного груза, но не более 10 лет со дня укладки в путь.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 09.07.2020 N 357-ст)

Приложение А

(рекомендуемое)

Примечания

1 Неуказанные фаски 1 x 45°.

2 Маркировать D-ПР и D-НЕ.

3 Термообработать от 59 до 63 HRC.

4 Сталь марки ХВГ или У10.

В миллиметрах

		D-ПР	D-НЕ
Номинальный внутренний диаметр шайб	Предельное отклонение
25	+1,5 -1,0	24,00	26,5

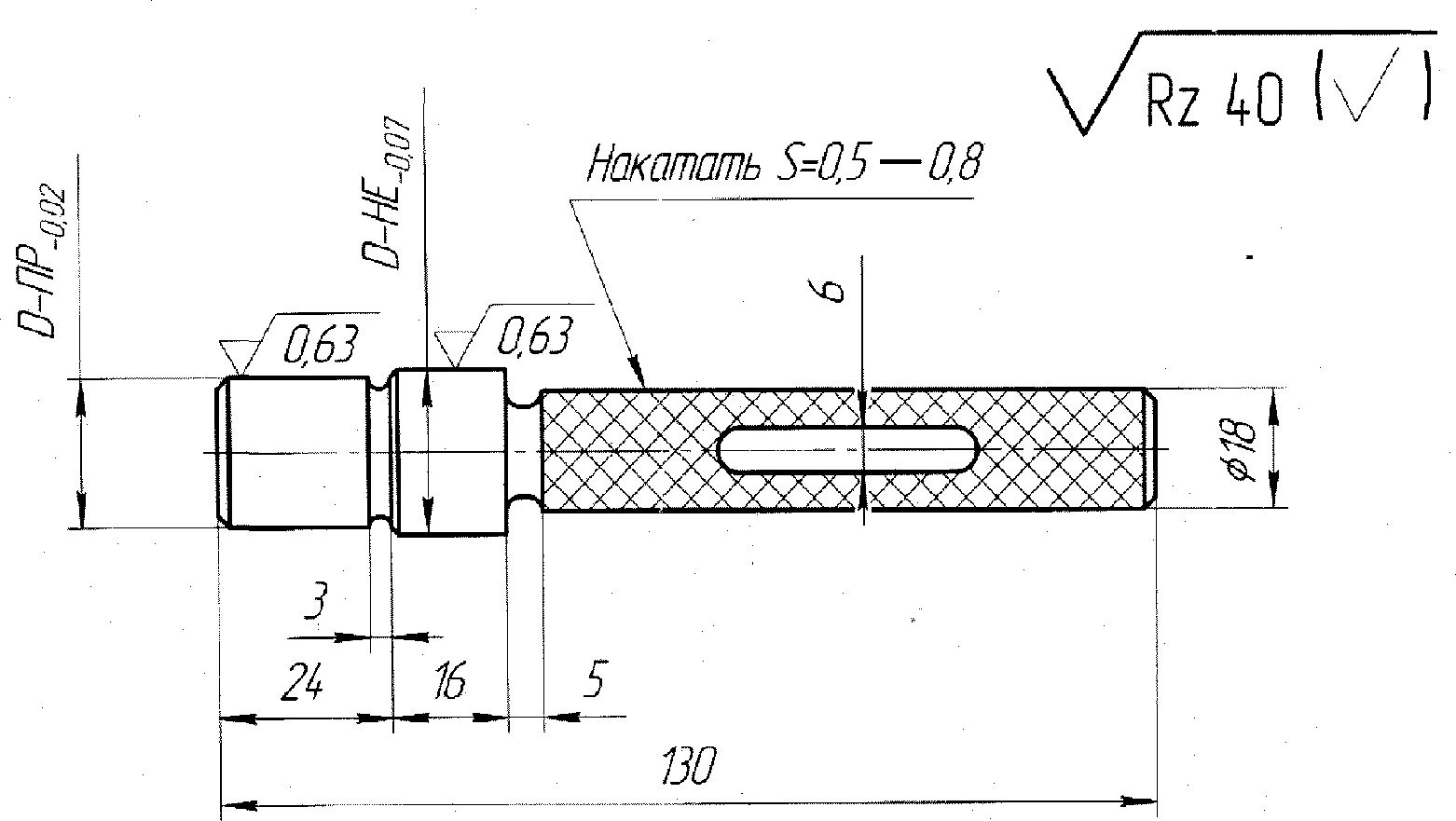

Рисунок А.1 - Калибр для проверки внутреннего диаметра шайб

Примечания

1 Неуказанные фаски 1,5 x 45°, неуказанные радиусы R 1 - 3 мм.

2 Маркировать размер шайбы (8 x 10) и риски 95° и 65°.

3 Осевые линии А и Б должны совпадать с образующей штифта.

4 Термообработать от 56 до 59 HRC.

5 Сталь марки ХВГ или У10.

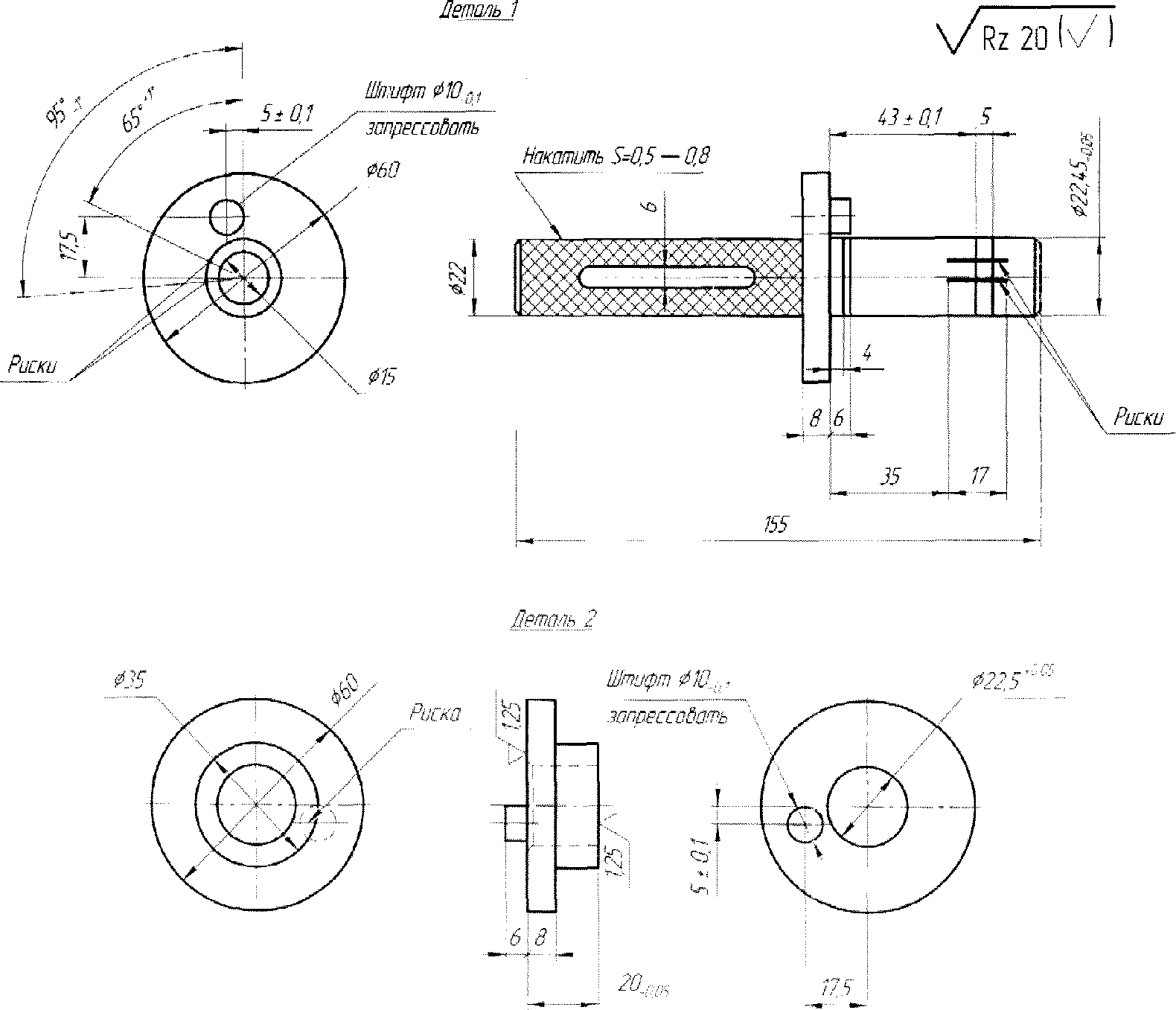

Рисунок А.2 - Приспособление для проверки

высоты шайб и угла развода концов

Примечания

1 Неуказанные фаски 1 x 45°.

2 Термообработать от 59 до 63 HRC.

3 Сталь марки ХВГ или У10.

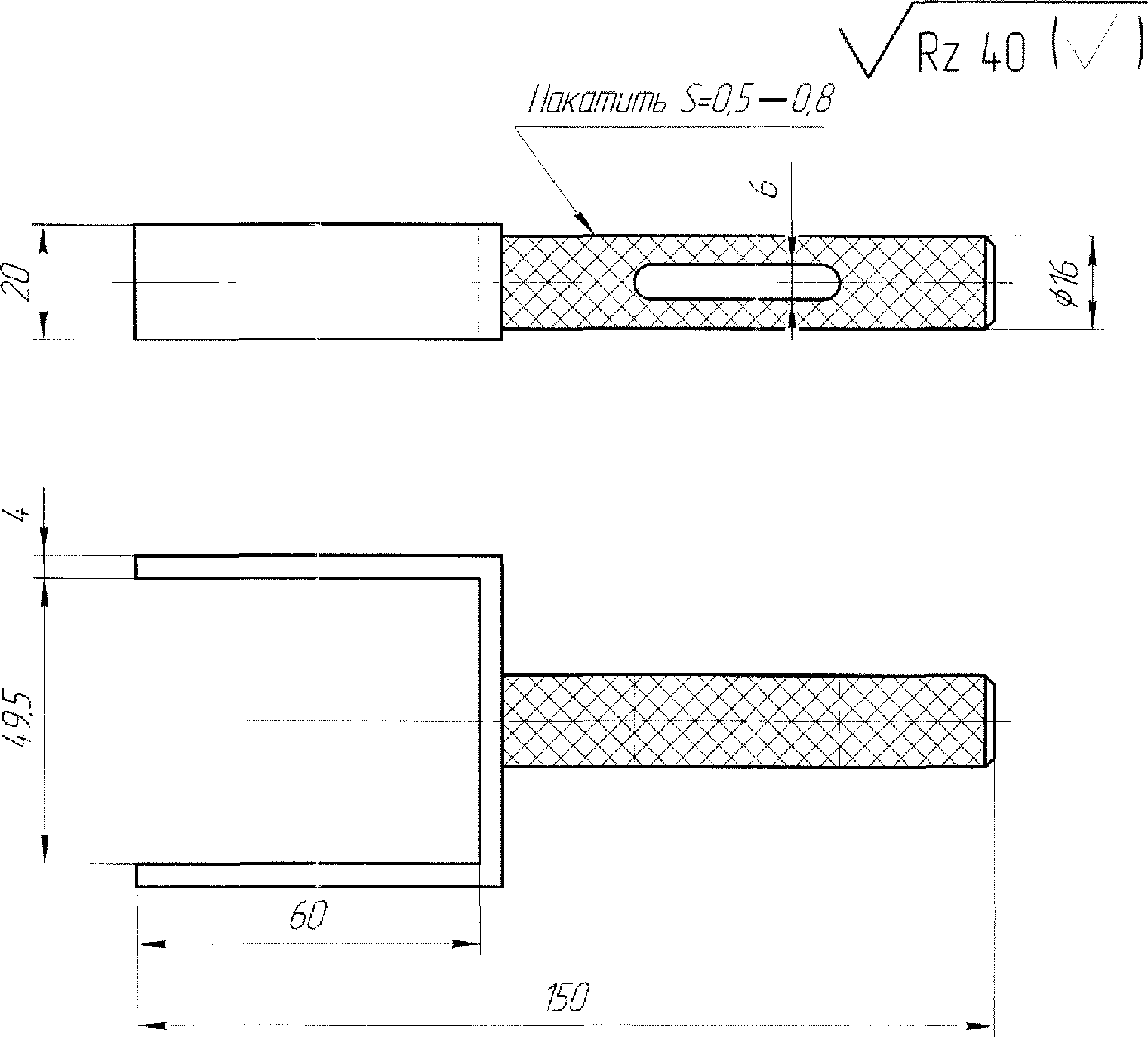

Рисунок А.3 - Калибр для проверки наружного диаметра шайб

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/2/gost_61972.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
