Введен в действие
Постановлением Государственного
комитета Российской Федерации
по стандартизации и метрологии
от 27 мая 2002 г. N 205-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДЕТАЛИ ТРУБОПРОВОДОВ БЕСШОВНЫЕ ПРИВАРНЫЕ
ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛИ
ТРОЙНИКИ
КОНСТРУКЦИЯ
Carbon and low-alloy steel butt-welding fittings.
Tees. Design
ГОСТ 17376-2001
(ИСО 3419-81)
Список изменяющих документов
(в ред. Изменения N 1, введенного в действие
Приказом Ростехрегулирования от 13.04.2007 N 63-ст,
Изменения N 2, введенного в действие
Приказом Росстандарта от 20.05.2021 N 405-ст)
Группа Г18
ОКП 14 6800
МКС 23.040.40
Предисловие
1 РАЗРАБОТАН ОАО "Корпорация МОНТАЖСПЕЦСТРОЙ"
ВНЕСЕН Государственным комитетом Российской Федерации по стандартизации и метрологии
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 20 от 1 ноября 2001 г.)
За принятие проголосовали:
Наименование государства
Наименование национального органа по стандартизации
Азербайджанская Республика
Азгосстандарт
Республика Армения
Армгосстандарт
Республика Беларусь
Госстандарт Республики Беларусь
Грузия
Грузстандарт
Республика Казахстан
Госстандарт Республики Казахстан
Кыргызская Республика
Кыргызстандарт
Республика Молдова
Молдовастандарт
Российская Федерация
Госстандарт России
Республика Таджикистан
Таджикстандарт
Туркменистан
Главгосслужба "Туркменстандартлары"
Республика Узбекистан
Узгосстандарт
Украина
Госстандарт Украины
3 Стандарт соответствует ИСО 3419-81 "Фитинги из легированной и нелегированной стали приварные встык" в части конструкции тройников
4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 мая 2002 г. N 205-ст межгосударственный стандарт ГОСТ 17376-2001 (ИСО 3419-81) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
5 ВЗАМЕН ГОСТ 17376-83
1 Область применения
Настоящий стандарт распространяется на бесшовные приварные равнопроходные и переходные тройники из углеродистой и низколегированной стали.
Область применения тройников - в соответствии с разделом 1 ГОСТ 17380.
Требования пункта 4.1 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.
(в ред. Изменения N 1, введенного в действие Приказом Ростехрегулирования от 13.04.2007 N 63-ст)
2 Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 17380-2001 (ИСО 3419-81). Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия
3 Определения, обозначения и сокращения
Термины, их определения, обозначения и сокращения - по ГОСТ 17380.
4 Конструкция и размеры

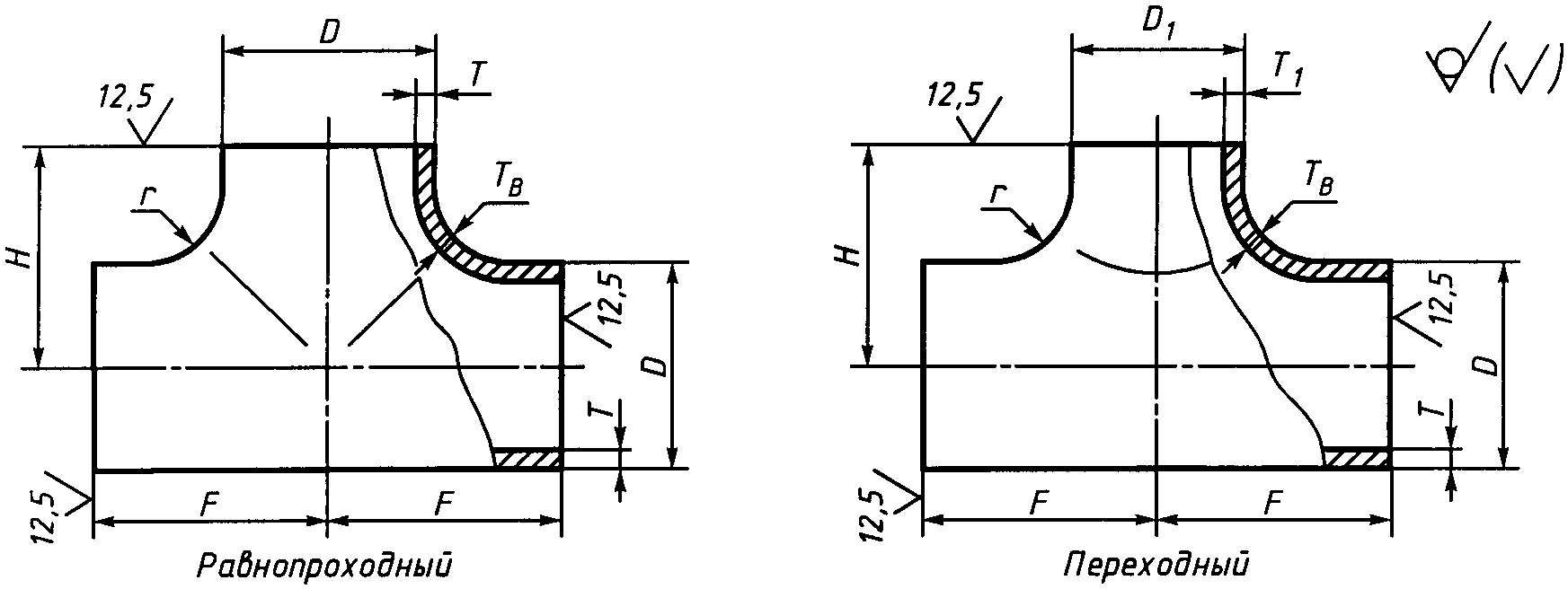

4.1 Конструкция и размеры тройников должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
Рисунок 1
Таблица 1
Тройники исполнения 1
Размеры в миллиметрах
DN
D
T
D1
T1
F
H
Масса, кг
15
21,3
2,0
3,2
4,0
21,3
2,0
3,2
4,0
25
25
0,19
0,30
0,38
20
26,9
2,0
3,2
4,0
2,0
3,2
4,0
29
29
0,26
0,42
0,52
2,0
3,2
4,0
26,9
2,0
3,2
4,0
0,23
0,37
0,46
25
33,7
2,3
3,2
4,5
21,3
2,0
3,2
4,0
38
38
0,25
0,35
0,40
2,3
3,2
4,5
26,9
2,0
3,2
4,0
0,25
0,35
0,40
2,3
3,2
4,5
33,7
2,3
3,2
4,5
0,40
0,64
0,80
32
42,4
2,6
3,6
5,0
21,3
2,0
3,2
4,0
48
48
0,79
1,10
1,50
2,6
3,6
5,0
26,9
2,0
3,2
4,0
0,79
1,10
1,50
2,6
3,6
5,0
33,7
2,3
3,2
4,0
0,79
1,10
1,50
2,6
3,6
5,0
42,4
2,6
3,6
5,0
0,79
1,10
1,50
40
48,3
2,6
3,6
5,0
26,9
2,0
3,2
4,0
57
57
1,00
1,40
2,00
2,6
3,6
5,0
33,7
2,3
3,2
4,5
1,00
1,40
2,00
2,6
3,6
5,0
42,4
2,6
3,6
5,0
1,00
1,40
2,00
2,6
3,6
5,0
48,3
2,6
3,6
5,0
1,00
1,40
2,00
50
60,3
2,9
4,0
5,6
33,7
2,9
4,0
5,6
64
51
1,60
2,20
3,00
2,9
4,0
5,6
42,4
2,6
3,6
5,0
57
1,60
2,20
3,00
2,9
4,0
5,6
48,3
2,6
3,6
5,0
60
1,60
2,20
3,00
2,9
4,0
5,6
60,3
2,3
3,2
4,5
64
1,60
2,20
3,00
65
76,1
2,9
5,0
7,1
42,4
2,6
3,6
5,0
76
64
3,20
5,50
7,90
2,9
5,0
7,1
48,3
2,9
4,0
5,6
67
3,20
5,50
7,90
2,9
5,0
7,1
60,3
2,6
3,6
5,0
70
3,20
5,50
7,90
2,9
5,0
7,1
76,1
2,9
5,0
7,1
76
3,20
5,50
7,90
80
88,9
3,2
5,6
8,0
48,3
2,9
4,0
5,6
86
73
2,20
4,00
5,50
3,2
5,6
8,0
60,3
2,9
4,0
5,6
76
2,20
4,00
5,50
3,2
5,6
8,0
76,1
2,9
5,0
7,1
83
2,50
4,50
6,20
3,2
5,6
8,0
88,9
3,2
5,6
8,0
86
2,50
4,50
6,20
100
114,3
3,6
6,3
8,8
60,3
2,7
4,0
5,6
105
89
3,80
6,70
10,00
3,6
6,3
8,8
76,1
2,9
5,0
7,1
95
4,50
7,80
10,0
3,6
6,3
8,8
88,9
3,2
5,6
8,0
98
4,50
7,80
10,00
3,6
6,3
8,8
114,3
3,6
6,3
8,8
105
4,50
7,80
10,00
125
139,7
4,0
6,3
10,0
76,1
2,9
5,0
7,1
124
108
3,40
5,30
16,00
4,0
6,3
10,0
88,9
3,2
5,6
8,0
111
3,40
5,30
16,00
4,0
6,3
10,0
114,3
3,6
6,3
8,8
117
3,40
5,30
16,00
4,0
6,3
10,0
139,7
4,0
6,3
10,0
124
3,40
5,30
16,00
150
168,3
4,5
7,1
11,0
88,9
3,2
5,6
8,0
143
124
9,40
16,00
24,00
4,5
7,1
11,0
114,3
3,6
6,3
8,8
130
9,40
16,00
24,00
4,5
7,1
11,0
139,7
4,0
6,3
10,0
137
9,40
16,00
24,00
4,5
7,1
11,0
168,3
4,5
7,1
11,0
143
9,40
16,00
24,00
200
219,1
6,3
8,0
12,5
114,3
3,6
6,3
8,8
178
156
16,00
20,00
43,00
6,3
8,0
12,5
139,7
4,0
6,3
10,0
162
16,00
20,00
43,00
6,3
8,0
12,5
168,3
4,5
7,1
11,0
168
16,00
20,00
43,00
6,3
8,0
12,5
219,1
6,3
8,0
12,5
178
23,00
29,00
44,00
250
273,0
6,3
10,0
139,7
4,0
6,3
216
191
33,0
52,0
6,3
10,0
168,3
4,5
7,1
194
33,0
52,0
6,3
10,0
219,1
6,3
7,1
203
33,0
52,0
6,3
10,0
273,0
6,3
10,0
216
33,0
52,0
300
323,9
7,1
10,0
168,3
4,5
7,1
254
219
47,00
66,00
7,1
10,0
219,0
6,3
8,0
229
47,00
66,00
7,1
10,0
273,0
6,3
8,0
241
47,00
66,00
7,1
10,0
323,9
7,1
10,0
254
54,00
77,00
350
355,6
8,0
11,0
219,1
6,3
8,0
279
248
-
8,0
11,0
273,0
6,3
10,0
257
8,0
11,0
323,9
7,1
10,0
270
8,0
11,0
355,6
8,0
11,0
279
68,00
94,00
400
406,4
8,8
12,5
273,0
6,3
10,0
305
283
-
8,8
12,5
323,9
7,1
10,0
295
8,8
12,5
355,6
8,0
10,0
305
-
8,8
12,5
406,4
8,8
12,5
88,00
131,00
450
457,0
10,0
323,9
7,1
343
321
-
355,6
8,0
330
355,6
11,0
406,4
8,8
457,0
10,0
343
500
508,0
11,0
355,6
8,0
381
356
-
406,4
8,8
457,0
10,0
368
508,0
11,0
381
600
610,0
12,5
406,4
8,8
432
406
457,0
10,0
419
508,0
11,0
432
610,0
12,5
700
711,0
-
711,0
-
521
521
800
813,0
813,0
597
597
900
914,0
914,0
673
673
1000
1016,0
1016,0
749
749
Примечание - Масса приведена для справок.
Таблица 2
Тройники исполнения 2
Размеры в миллиметрах
DN
D
T
D1
T1
F
H
r, не менее
Масса, кг
40
45
2,5
4,0
5,0
-
-
40
40
5
0,3
0,4
0,4
50
57
3,0
4,0
5,0
45
2,5
3,0
4,0
50
45
0,4
0,6
0,7
3,0
4,0
5,0
-
-
0,4
0,6
0,7
65
76
3,5
6,0
7,0
45
2,5
4,0
5,0
65
60
0,8
1,4
1,6
3,5
6,0
7,0
57
3,0
5,0
5,5
0,8
1,4
1,6
3,5
6,0
7,0
-
-
0,8
1,4
1,6
80
89
3,5
6,0
8,0
57
3,0
4,0
5,5
80
70
1,5
2,0
2,7
3,5
6,0
8,0
76
3,5
6,0
7,0
1,5
2,0
2,7
3,5
6,0
8,0
-
-
1,5
2,0
2,7
100
108
4,0
6,0
8,0
9,0
76
3,5
5,0
6,0
7,0
100
80
2,2
3,3
4,5
4,9
4,0
6,0
8,0
9,0
89
4,0
6,0
8,0
8,0
2,2
3,3
4,5
4,9
4,0
6,0
8,0
9,0
-
-
2,2
3,3
4,5
4,9
125
133
4,0
6,0
8,0
10,0
12,0
89
3,5
5,0
6,0
8,0
9,0
110
95
6
2,9
4,1
5,9
6,8
8,0
4,0
6,0
8,0
10,0
12,0
108
4,0
5,0
6,0
9,0
10,0
2,9
4,1
5,9
6,8
8,0
4,0
6,0
8,0
10,0
12,0
-
-
2,9
4,1
5,9
6,8
8,0
150
159
4,5
6,0
8,0
10,0
12,0
108
4,0
5,0
6,0
9,0
10,0
130
110
8
4,8
6,6
9,0
10,1
12,2
4,5
6,0
8,0
10,0
12,0
133
4,0
5,0
6,0
10,0
12,0
4,8
6,6
9,0
10,1
12,2
4,5
6,0
8,0
10,0
12,0
-
-
4,8
6,6
9,0
10,1
12,2
200
219
6,0
8,0
10,0
12,0
16,0
133
5,0
6,0
8,0
10,0
16,0
160
140
10
10,2
13,8
16,8
19,9
26,6
6,0
8,0
10,0
12,0
16,0
159
6,0
6,0
8,0
11,0
12,0
10,2
13,8
16,8
19,9
26,6
6,0
8,0
10,0
12,0
16,0
-
-
10,2
13,8
16,8
19,9
26,6
250
273
7,0
10,0
12,0
16,0
18,0
159
4,5
6,0
8,0
11,0
12,0
190
175
12
18,4
26,0
31,2
41,6
46,8
7,0
10,0
12,0
16,0
18,0
219
6,0
8,0
10,0
12,0
16,0
18,4
26,0
31,2
41,6
46,8
7,0
10,0
12,0
16,0
18,0
-
-
18,4
26,0
31,2
41,6
46,8
300
325
8,0
10,0
12,0
16,0
22,0
219
6,0
8,0
10,0
12,0
16,0
220
200
15
27,4
34,2
41,1
54,8
75,3
8,0
10,0
12,0
16,0
22,0
273
7,0
10,0
12,0
16,0
18,0
27,4
34,2
41,1
54,8
75,3
8,0
10,0
12,0
16,0
22,0
-
-
27,4
34,2
41,1
54,8
75,3
350
377
10,0
12,0
16,0
20,0
273
7,0
10,0
12,0
16,0
240
225
15
46,0
55,2
73,6
92,0
10,0
12,0
16,0
20,0
325
8,0
10,0
16,0
18,0
46,0
55,2
73,6
92,0
10,0
12,0
16,0
20,0
-
-
46,0
55,2
73,6
92,0
400
426
10,0
12,0
16,0
18,0
325
8,0
10,0
12,0
16,0
270
250
18
55,5
66,6
88,8
100,0
10,0
12,0
16,0
18,0
377
10,0
12,0
16,0
18,0
55,5
66,6
88,8
100,0
10,0
12,0
16,0
18,0
-
-
55,5
66,6
88,8
100,0
15
20
2,0
3,0
4,0
-
-
25
15
0,2
0,2
0,3
(позиция введена Изменением N 1, введенным в действие Приказом Ростехрегулирования от 13.04.2007 N 63-ст)
20
25
2,0
3,0
4,0
20
2,0
3,0
4,0
29
20
0,3
0,3
0,4
2,0
3,0
4,0
-
-
0,3
0,3
0,4
(позиция введена Изменением N 1, введенным в действие Приказом Ростехрегулирования от 13.04.2007 N 63-ст)
25
32
2,0
3,0
4,0
20
2,0
3,0
4,0
38
25
3
0,3
0,4
0,4
2,0
3,0
4,0
25
2,0
3,0
4,0
0,3
0,4
0,4
2,0
3,0
4,0
-
-
0,3
0,4
0,4
(позиция введена Изменением N 1, введенным в действие Приказом Ростехрегулирования от 13.04.2007 N 63-ст)
32
38
2,0
3,0
4,0
20
2,0
3,0
4,0
32
32
4
0,3
0,4
0,4
2,0
3,0
4,0
25
2,0
3,0
4,0
0,3
0,4
0,4
2,0
3,0
4,0
32
2,0
3,0
4,0
0,3
0,4
0,4
2,0
3,0
4,0
-
-
0,3
0,4
0,4
(позиция введена Изменением N 1, введенным в действие Приказом Ростехрегулирования от 13.04.2007 N 63-ст)
100
114
4,0
5,0
6,0
9,0
76
3,5
5,0
6,0
7,0
100
90
5
3,0
3,7
4,4
6,5
4,0
5,0
6,0
9,0
89
4,0
5,0
6,0
8,0
3,0
3,7
4,4
6,5
4,0
5,0
6,0
9,0
-
4,0
5,0
6,0
9,0
3,0
3,7
4,4
6,5
(позиция введена Изменением N 1, введенным в действие Приказом Ростехрегулирования от 13.04.2007 N 63-ст)
Примечания
1 Масса приведена для справок.
2 Масса соответствует тройникам, изготовляемым из труб с размерами D и T гидроштамповкой. При изготовлении другими способами и (или) из других заготовок массу устанавливает изготовитель.
Примеры условных обозначений:
- переходного тройника исполнения 1, D = 60,3 мм, T = 2,9 мм, = 48,3 мм, = 2,6 мм из стали марки TS9:
Тройник 1 - 60,3·2,9 - 48,3·2,6 - TS9 ГОСТ 17376-2001
- равнопроходного тройника исполнения 2, D = 76 мм, T = 7,0 мм из стали марки 20:
Тройник 76·7 ГОСТ 17376-2001
- то же, с = 10 мм, из стали 09Г2С для трубопроводов, подконтрольных органам надзора:
Тройник П 76·7/10 - 09Г2С ГОСТ 17376-2001
- переходного тройника исполнения 2, D = 159 мм, T = 6 мм, D1 = 133 мм, T1 = 5 мм из стали марки 09Г2С класса прочности К52, с минимальной температурой стенки тройника при эксплуатации минус 26 °C для трубопроводов, подконтрольных органам надзора:
Тройник П 159 x 6-133 x 5-09Г2С-К52-26 °C ГОСТ 17376-2001
(перечисление введено Изменением N 2, введенным в действие Приказом Росстандарта от 20.05.2021 N 405-ст)
- равнопроходного тройника исполнения 2, D = 273 мм, T = 10 мм класса прочности К60, с минимальной температурой стенки тройника при эксплуатации минус 30 °C для трубопроводов, подконтрольных органам надзора:
Тройник П 273 x 10-К60-30 °C ГОСТ 17376-2001
(перечисление введено Изменением N 2, введенным в действие Приказом Росстандарта от 20.05.2021 N 405-ст)
4.2 По согласованию между потребителем (заказчиком) и изготовителем допускается изготавливать тройники других размеров.
4.3 Допускается изготовление тройников с увеличенной толщиной стенки в зоне сопряжения магистрали и ответвления и других неторцевых сечений.
5 Технические условия
Технические условия - по ГОСТ 17380.
УДК 621.643.4:006.354
МКС 23.040.40
Г18
ОКП 14 6800
Ключевые слова: трубопроводы, детали трубопроводов, трубопроводные тройники, конструкция, размеры


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/2/gost_72628.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
