Название документа
"ГОСТ 2.422-70. Единая система конструкторской документации. Правила выполнения рабочих чертежей цилиндрических зубчатых колес передач Новикова с двумя линиями зацепления"
(введен Постановлением Госстандарта СССР от 24.03.1970 N 375)
"ГОСТ 2.422-70. Единая система конструкторской документации. Правила выполнения рабочих чертежей цилиндрических зубчатых колес передач Новикова с двумя линиями зацепления"
(введен Постановлением Госстандарта СССР от 24.03.1970 N 375)
Введен в действие
Постановлением Госстандарта СССР
от 24 марта 1970 г. N 375
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ
ЦИЛИНДРИЧЕСКИХ ЗУБЧАТЫХ КОЛЕС
ПЕРЕДАЧ НОВИКОВА С ДВУМЯ ЛИНИЯМИ ЗАЦЕПЛЕНИЯ
Unified system for design documentation.
Rules for making working drawings of spur gears
of Novikov transmissions with two engagement lines
ГОСТ 2.422-70
Группа Т52
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 24 марта 1970 г. N 375 дата введения установлена 01.01.1971.
Переиздание. Апрель 2004 г.
1. Настоящий стандарт устанавливает правила выполнения элементов зацепления на рабочих чертежах металлических механически обработанных цилиндрических зубчатых колес передач Новикова с двумя линиями зацепления.
2. Рабочие чертежи цилиндрических зубчатых колес должны быть выполнены в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта.
3. На изображении цилиндрического зубчатого колеса указывают:
а) диаметр окружности выступов

и, при необходимости, предельное значение радиального биения поверхности выступов;
б) ширину зубчатого венца b и, при необходимости, предельное значение биения поверхности базового торца;
в) размеры фасок или радиусы закруглений на торцевых кромках цилиндра выступов и боковых поверхностей зубьев.
Примечание. Размеры фасок или радиусы закруглений допускается указывать в технических требованиях.
г) шероховатость боковых поверхностей зубьев, поверхности выступов и поверхности впадин.
Примечание. Шероховатость, указанная для поверхности впадин, относится и к переходным поверхностям зубьев.
д) для шевронного колеса при несимметричной детали - расположение ветвей шевронных зубьев нанесением трех сплошных тонких линий с соответствующим наклоном на дополнительном упрощенном и уменьшенном изображении детали.
4. На чертеже зубчатого колеса в правом верхнем углу помещают таблицу параметров. Размеры граф таблицы, а также размеры, определяющие расположение таблицы на поле чертежа, приведены на чертеже.
5. Таблица параметров зубчатого венца состоит из трех частей, отделенных друг от друга сплошными основными линиями:
первая часть - основные данные (для изготовления);
вторая часть - данные для контроля;
третья часть - справочные данные.
6. В первой части таблицы параметров приводят:
а) модуль нормальный

по ГОСТ 14186-69;
б) число зубьев z;
в) угол наклона зуба

на делительном цилиндре;
г) направление зуба надписью "Правое" или "Левое".
Для шевронных зубчатых колес делают надпись "Шевронное";
д) исходный контур - ссылкой на ГОСТ 15023-76.
7. Во второй части таблицы параметров приводят данные для контроля по нормам точности.
Примечание. При отсутствии сведений об условиях производства и контроля допускается во второй части таблицы параметров данные для контроля не помещать. При этом в технических требованиях указывают, что изготовитель выбирает контрольный комплекс, действующий на предприятии.
8. В третьей части таблицы параметров приводят:
а) межцентровое расстояние с предельными отклонениями;
б) обозначение чертежа сопряженного колеса;
в) другие справочные данные, при необходимости.

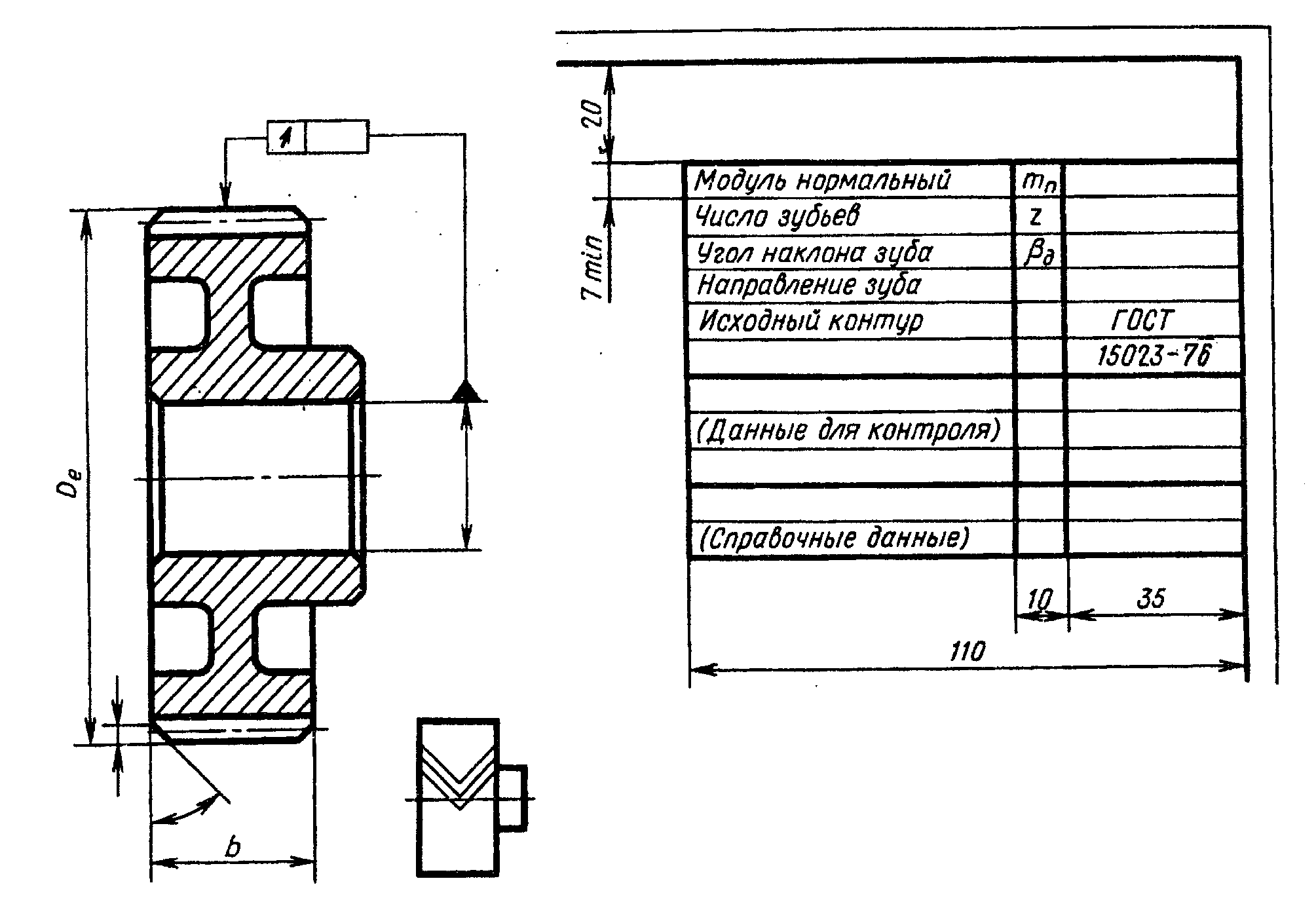

Пример выполнения чертежа зубчатого
венца с шевронными зубьями
