МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТАЛЬ

ЭТАЛОНЫ МИКРОСТРУКТУРЫ

Steel. Microstructure standarts

ГОСТ 8233-56

Группа В09

МКС 77.080.20

Дата введения

1 июля 1957 года

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров Союза ССР 26/XI 1956 г. Дата введения установлена 01.07.57.

Ограничение срока действия снято по Протоколу N 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94).

Переиздание. Март 2004 г.

Настоящий стандарт устанавливает шкалы основных элементов структуры стали: перлита, мартенсита, нитридов и карбидов.

I. ОБЩИЕ ПОЛОЖЕНИЯ

1. Для оценки микроструктуры должны вырезаться образцы площадью 0,5 - 1,0 см2 и меньших размеров, если исследуемое изделие малых размеров.

2. Количество образцов и место их вырезки, в зависимости от назначения, размеров и способа изготовления исследуемого объекта, должно быть оговорено в соответствующих стандартах или других нормативных документах.

3. Травление шлифов, изготовленных из образцов, производится в спиртовом растворе азотной или пикриновой кислоты: 4 см3 азотной кислоты (уд. в. 1,405) на 100 см3 или 4 г пикриновой кислоты на 100 см3 спирта, или смесью этих растворов в отношении 1:4.

II. ОПРЕДЕЛЕНИЕ МИКРОСТРУКТУР

4. Применяемые увеличения микроскопа:

а) Определение дисперсности пластинчатого и зернистого перлита - при увеличении 1000. В случае отсутствия оптики для получения увеличения в 1000 раз определение производят при увеличении 500 или 600, пользуясь табл. 1 (для пластинчатого перлита) и табл. 2 (для зернистого перлита) для определения балла.

Таблица 1

??????????????????????????????????????????????????????????????????

? \ Для увеличения?1?2? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ?

? \ 1000 ? ? ? ? ? ? ? ? ? ? ?

?Для других \ ? ? ? ? ? ? ? ? ? ? ?

?увеличений \ ? ? ? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????

? 500 ?-?1?1,5?2,0?3,0?4,0?4,5?5,0?6,0?7 - 10?

? 600 ?-?1?1,5?2,0?3,5?4,5?5,0?6,0?7,0?8 - 10?

??????????????????????????????????????????????????????????????????

Таблица 2

??????????????????????????????????????????????????????????????????

? \ Для увеличения?1?2? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ?

? \ 1000 ? ? ? ? ? ? ? ? ? ? ?

?Для других \ ? ? ? ? ? ? ? ? ? ? ?

?увеличений \ ? ? ? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????

? 500 ?-?1?1,5?2,0?2,5?3,0?4,0?5,0?6,5?7 - 10?

? 600 ?-?1?1,5?2,0?3,0?3,5?4,5?6,0?7,5?8 - 10?

??????????????????????????????????????????????????????????????????

б) Определение размеров игл мартенсита - при увеличении 1000. При отсутствии оптики для получения увеличения 1000 определение производят при увеличении 500 и 600, пользуясь табл. 3 для определения балла.

Таблица 3

??????????????????????????????????????????????????????????????????

? \ Для увели-?1? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ?

? \ чения 1000? ? ? ? ? ? ? ? ? ? ?

? \ ? ? ? ? ? ? ? ? ? ? ?

?Для других \ ? ? ? ? ? ? ? ? ? ? ?

?увеличений \ ? ? ? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????

? 500 ?-?1,5?2,0?2,5?3,0?3,5?4,5?5,0?6,0?6,5 - 10?

? 600 ?-?1,5?2,0?3,0?3,5?4,0?5,0?6,0?6,5?7,0 - 10?

??????????????????????????????????????????????????????????????????

в) Определение нитридов и карбидной сетки - при увеличении 500.

г) Определение карбидной неоднородности - при увеличении 100.

5. Количественная характеристика основных элементов микроструктуры: перлита, мартенсита, нитридов и карбидов производится на основании сопоставления структуры с эталонами соответствующих шкал настоящего стандарта (см. вкладки).

При этом оценку нитридов, карбидной сетки и карбидной неоднородности производят сравнением наихудшего по включениям поля зрения, встречающегося при просмотре площади шлифа, с соответствующими шкалами настоящего стандарта.

Для более точного количественного металлографического анализа структурных составляющих применяют линейный или планиметрический метод.

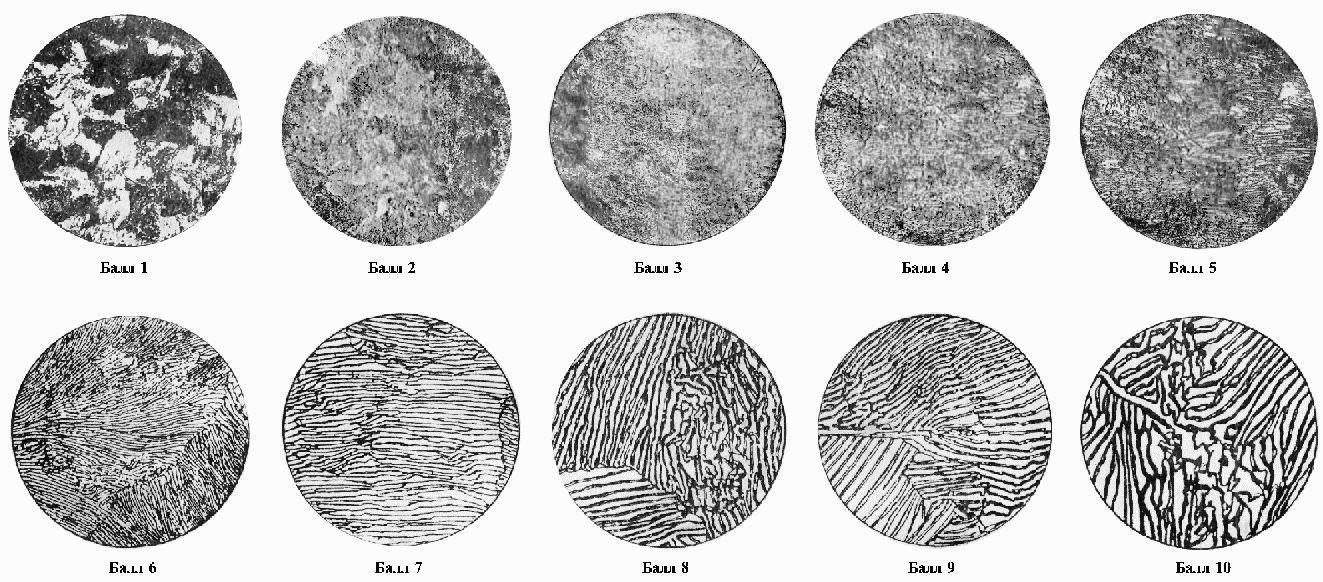

6. В зависимости от степени дисперсности пластинчатый перлит подразделяют на 10 баллов согласно табл. 4 и шкале 1 настоящего стандарта.

Таблица 4

??????????????????????????????????????????????????????????????????

? Балл ? Характеристика перлита ? Межпластинчатое расстояние, ?

? ? ? мк ?

??????????????????????????????????????????????????????????????????

? 1 ? Сорбитообразный ? Менее 0,20 ?

? 2 ? Скрытопластинчатый ? 0,30 ?

? 3 ? Тонкопластинчатый ? 0,40 ?

? 4 ? Мелкопластинчатый ? 0,60 ?

? 5 ? Мелкопластинчатый ? 0,80 ?

? 6 ? Среднепластинчатый ? 1,00 ?

? 7 ? Среднепластинчатый ? 1,20 ?

? 8 ? Крупнопластинчатый ? 1,60 ?

? 9 ? Крупнопластинчатый ? 2,00 ?

? 10 ? Грубопластинчатый ? Более 2,00 ?

??????????????????????????????????????????????????????????????????

Примечание. Межпластинчатое расстояние определяется в зернах перлита наибольшей дисперсности, где пластинки цементита расположены перпендикулярно плоскости шлифа.

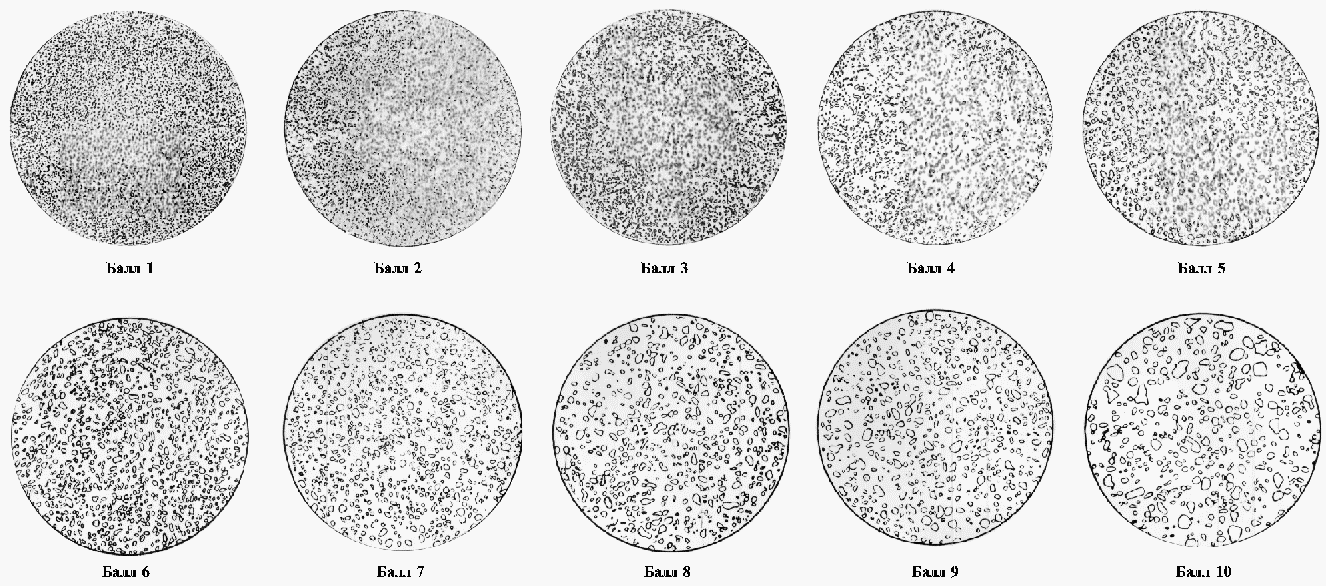

7. В зависимости от дисперсности зерен цементита зернистый перлит подразделяют на 10 баллов согласно табл. 5 и шкале 2 настоящего стандарта.

Таблица 5

??????????????????????????????????????????????????????????????????

? Балл ? Характеристика перлита ? Средний диаметр зерен ?

? ? ? цементита, мк ?

??????????????????????????????????????????????????????????????????

? 1 ? Точечный ? До 0,25 ?

? 2 ? Весьма мелкозернистый ? 0,40 ?

? 3 ? Мелкозернистый ? 0,60 ?

? 4 ? Мелкозернистый ? 1,00 ?

? 5 ? Среднезернистый ? 1,20 ?

? 6 ? Среднезернистый ? 1,60 ?

? 7 ? Крупнозернистый ? 2,00 ?

? 8 ? Крупнозернистый ? 2,50 ?

? 9 ? Крупнозернистый ? 3,00 ?

? 10 ? Грубозернистый ? Более 3,00 ?

??????????????????????????????????????????????????????????????????

Примечание. Шкала 2 не характеризует размера избыточных карбидов.

Мартенсит

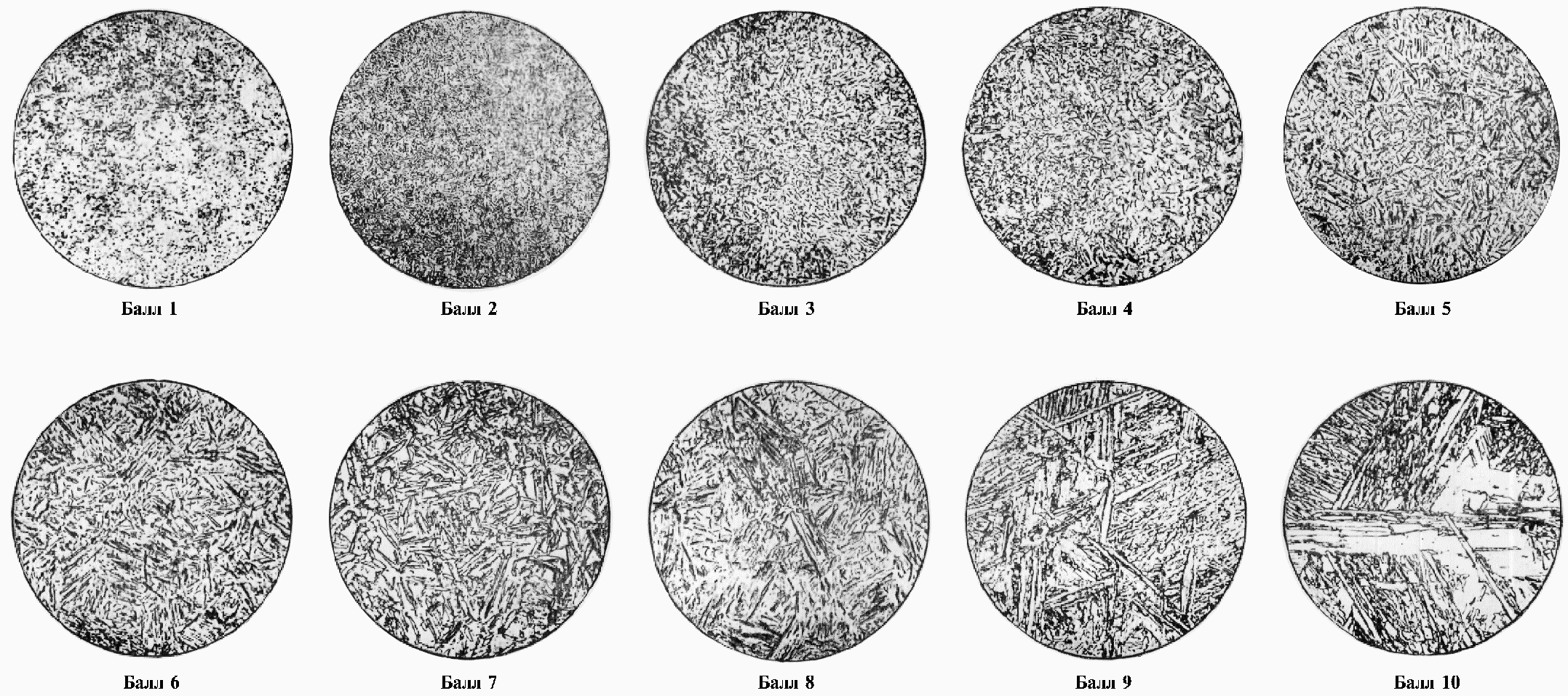

8. В зависимости от размеров (длины) игл мартенсит подразделяют на 10 баллов согласно табл. 6 и шкале 3.

Таблица 6

??????????????????????????????????????????????????????????????????

? Балл ? Характеристика мартенсита ? Наибольшая длина игл, мк ?

??????????????????????????????????????????????????????????????????

? 1 ? Скрытоигольчатый ? Менее 0,2 ?

? 2 ? Весьма мелкоигольчатый ? 2,0 ?

? 3 ? Мелкоигольчатый ? 4,0 ?

? 4 ? Мелкоигольчатый ? 6,0 ?

? 5 ? Среднеигольчатый ? 8,0 ?

? 6 ? Среднеигольчатый ? 10,0 ?

? 7 ? Крупноигольчатый ? 12,0 ?

? 8 ? Крупноигольчатый ? 16,0 ?

? 9 ? Крупноигольчатый ? 20,0 ?

? 10 ? Грубоигольчатый ? Более 20,0 ?

??????????????????????????????????????????????????????????????????

Примечание. Шкала 3 применяется также для оценки сорбита отпуска, если в нем сохранена ориентировка мартенсита.

Нитриды

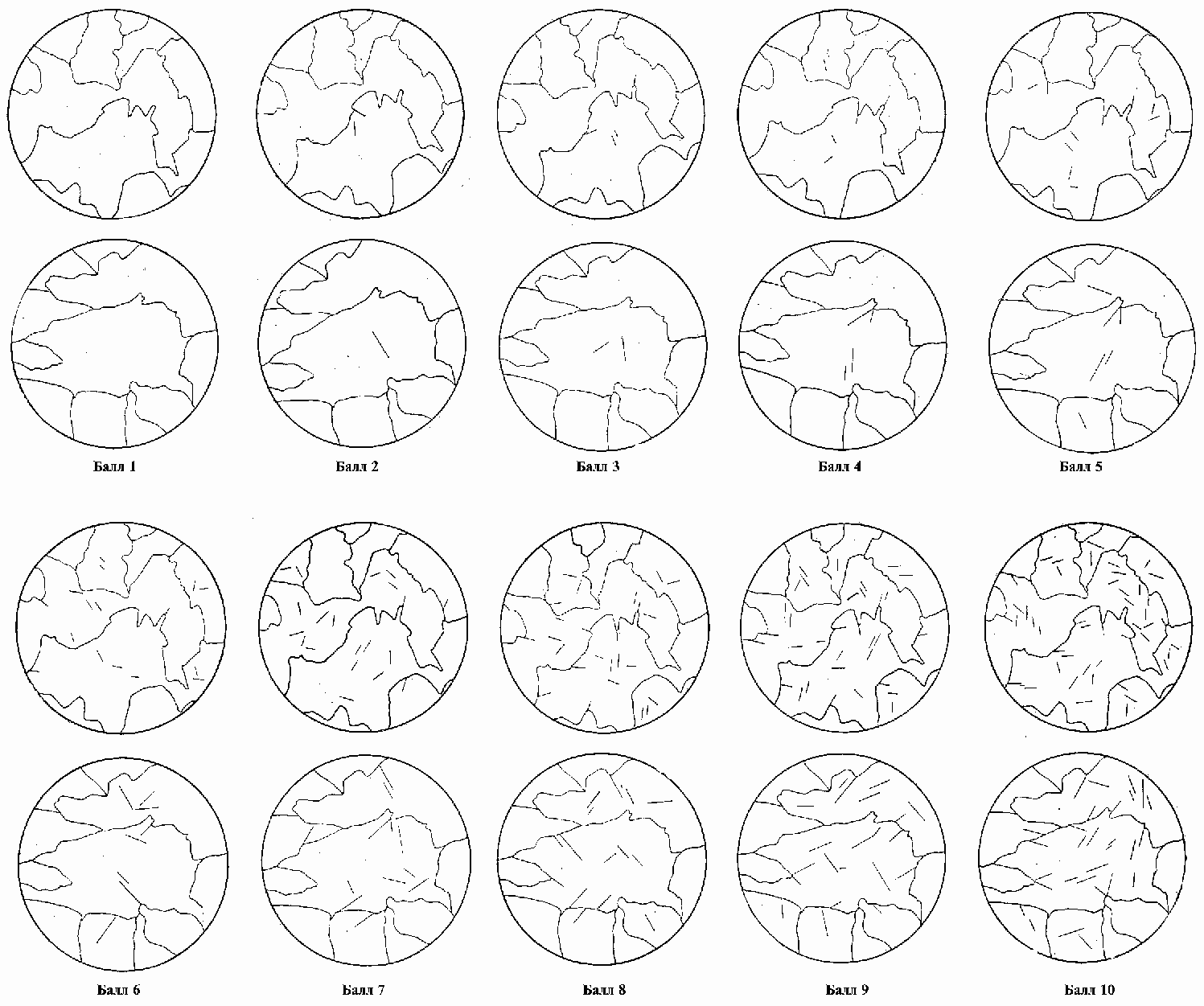

9. В зависимости от количества нитридов (количество штук на определенной площади микрошлифа) структуру стали подразделяют на 10 баллов согласно табл. 7 и шкале 4 настоящего стандарта.

Таблица 7

Балл	А. Нитриды с длиной игл до 10 мк		Б. Нитриды с длиной игл более 10 мк
Балл	Количество нитридов на площади круга 70 мм при увеличении 500, шт.	Общая протяженность нитридов на площади круга 70 мм при увеличении 500, мм	Количество нитридов на площади круга 70 мм при увеличении 500, шт.	Общая протяженность нитридов на площади круга 70 мм при увеличении 500, мм
1	0	0	0	0
2	2	До 10	1	До 10
3	4	11 - 16	2	11 - 16
4	6	17 - 25	4	17 - 25
5	10	26 - 40	6	26 - 40
6	16	41 - 63	8	41 - 63
7	20	64 - 100	12	64 - 100
8	25	101 - 120	16	101 - 120
9	32	121 - 160	20	121 - 160
10	Более 32	Более 160	Более 20	Более 160

Примечание. При наличии в структуре мелких и крупных нитридов сопоставление структуры производят со шкалой 4Б при наличии более 50% нитридов с величиной игл 10 и более микрон.

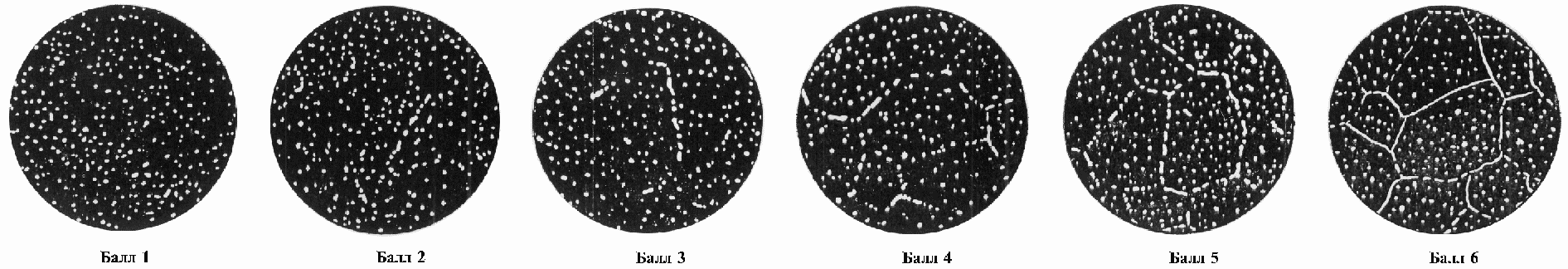

10. В зависимости от характера карбидной сетки структуру стали подразделяют на 6 баллов согласно шкале 5 настоящего стандарта.

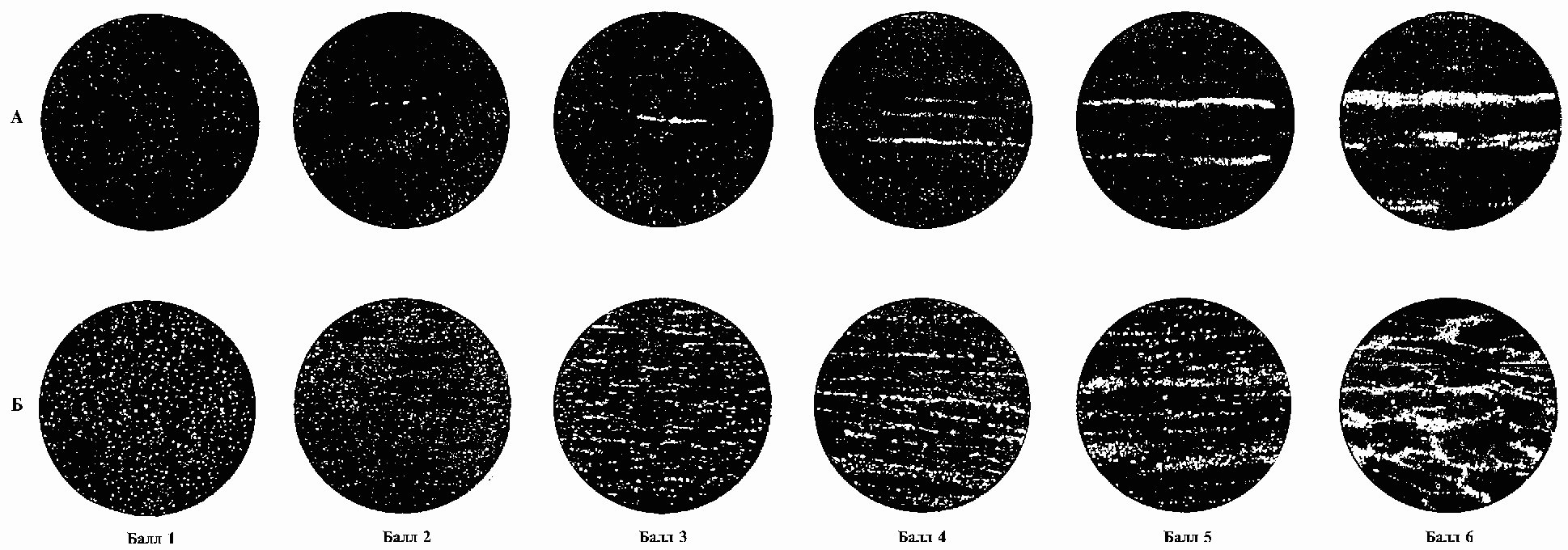

11. В зависимости от характера карбидной неоднородности структуру стали подразделяют на 6 баллов согласно шкале 6 настоящего стандарта. При этом верхний ряд (А) шкалы характеризует структуру заэвтектоидных сталей, а нижний ряд (Б) - сталей ледебуритного класса.

12. При составлении укрупненных шкал для оценки зернистого и пластинчатого перлита, мартенсита и нитридов допускается применять баллы 1, 3, 5, 7 и 9, предусмотренные в шкалах 1, 2, 3 и 4.

13. Рекомендуемые шкалы соотношения феррита и перлита, зернистого и пластинчатого перлита, мартенсита и троостита указаны в Приложении к настоящему стандарту.

Приложение

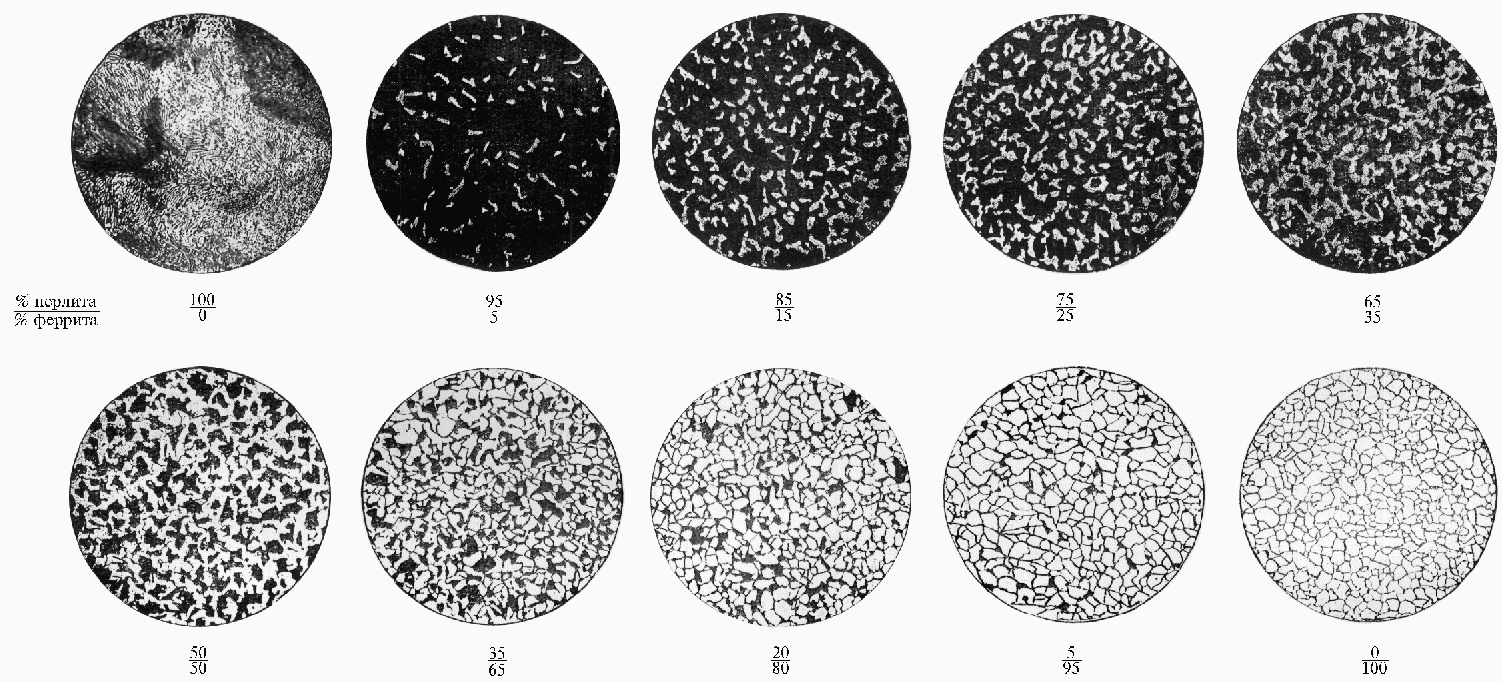

1. В зависимости от количества феррита (средний процент площади, занятой перлитом на микрошлифе) ферритоперлитовую структуру стали подразделяют на 10 баллов согласно табл. 1 и шкале 7.

Таблица 1

?????????????????????????????????????????????????????????????????

? Балл ? Содержание, % ?

? ????????????????????????????????????????????

? ? перлита ? феррита ?

?????????????????????????????????????????????????????????????????

? 1 ? 100 ? 0 ?

? 2 ? 95 ? 5 ?

? 3 ? 85 ? 15 ?

? 4 ? 75 ? 25 ?

? 5 ? 65 ? 35 ?

? 6 ? 50 ? 50 ?

? 7 ? 35 ? 65 ?

? 8 ? 20 ? 80 ?

? 9 ? 5 ? 95 ?

? 10 ? 0 ? 100 ?

?????????????????????????????????????????????????????????????????

Примечание. Шкала пригодна для оценки соотношения феррита и перлита в структуре независимо от характера перлитных участков (пластинчатый, зернистый, сорбитообразный), которые характеризуются дополнительно на основании сопоставления их с соответствующими шкалами.

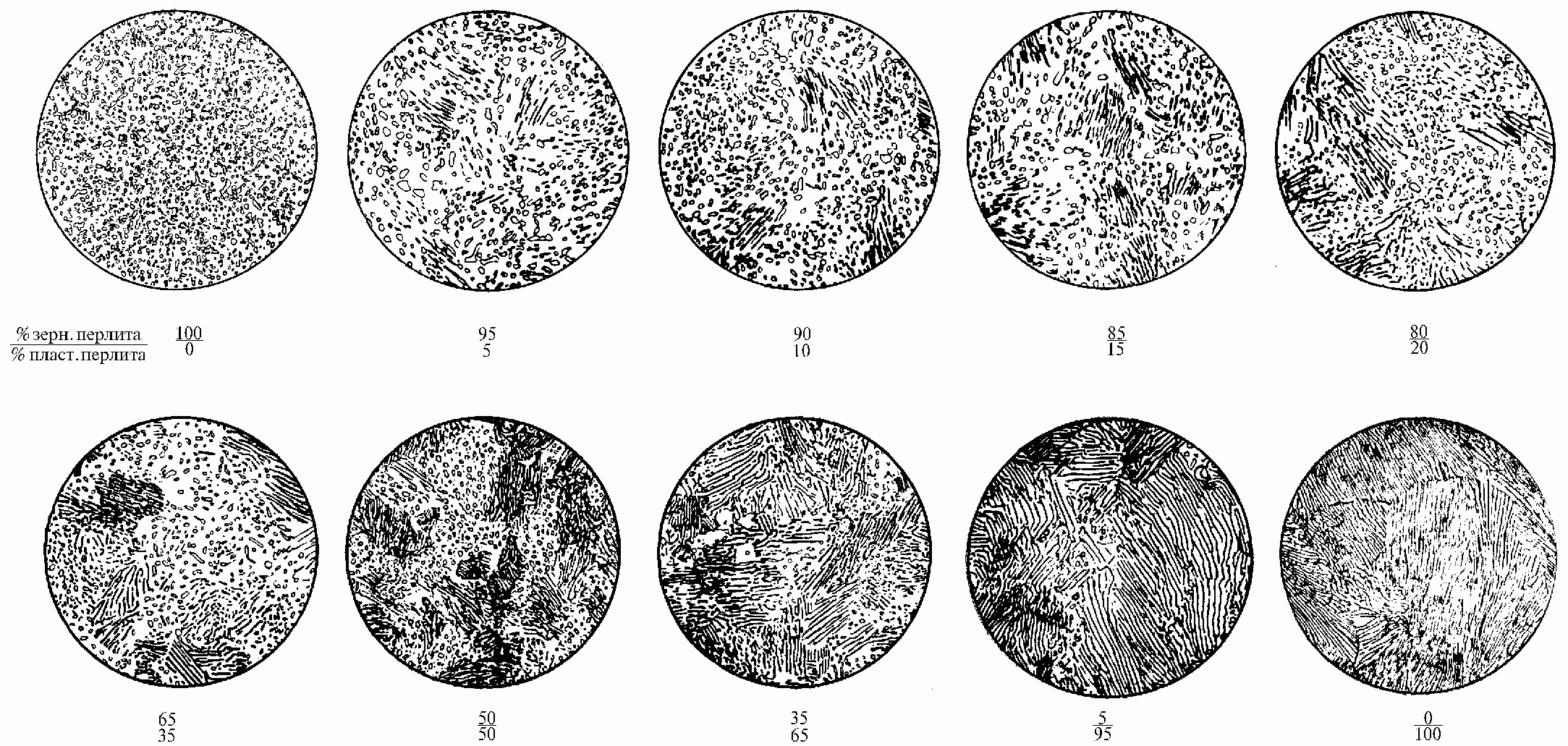

2. В зависимости от соотношения между пластинчатым и зернистым перлитом (средний процент площади, занятой пластинчатым перлитом) структуру стали подразделяют на 10 баллов согласно табл. 2 и шкале 9.

Таблица 2

?????????????????????????????????????????????????????????????????

? Балл ? Содержание перлита, % ?

? ????????????????????????????????????????????

? ? зернистого ? пластинчатого ?

?????????????????????????????????????????????????????????????????

? 1 ? 100 ? 0 ?

? 2 ? Более 95 ? До 5 ?

? 3 ? 90 ? 10 ?

? 4 ? 85 ? 15 ?

? 5 ? 80 ? 20 ?

? 6 ? 65 ? 35 ?

? 7 ? 50 ? 50 ?

? 8 ? 35 ? 65 ?

? 9 ? 5 ? 95 ?

? 10 ? 0 ? 100 ?

?????????????????????????????????????????????????????????????????

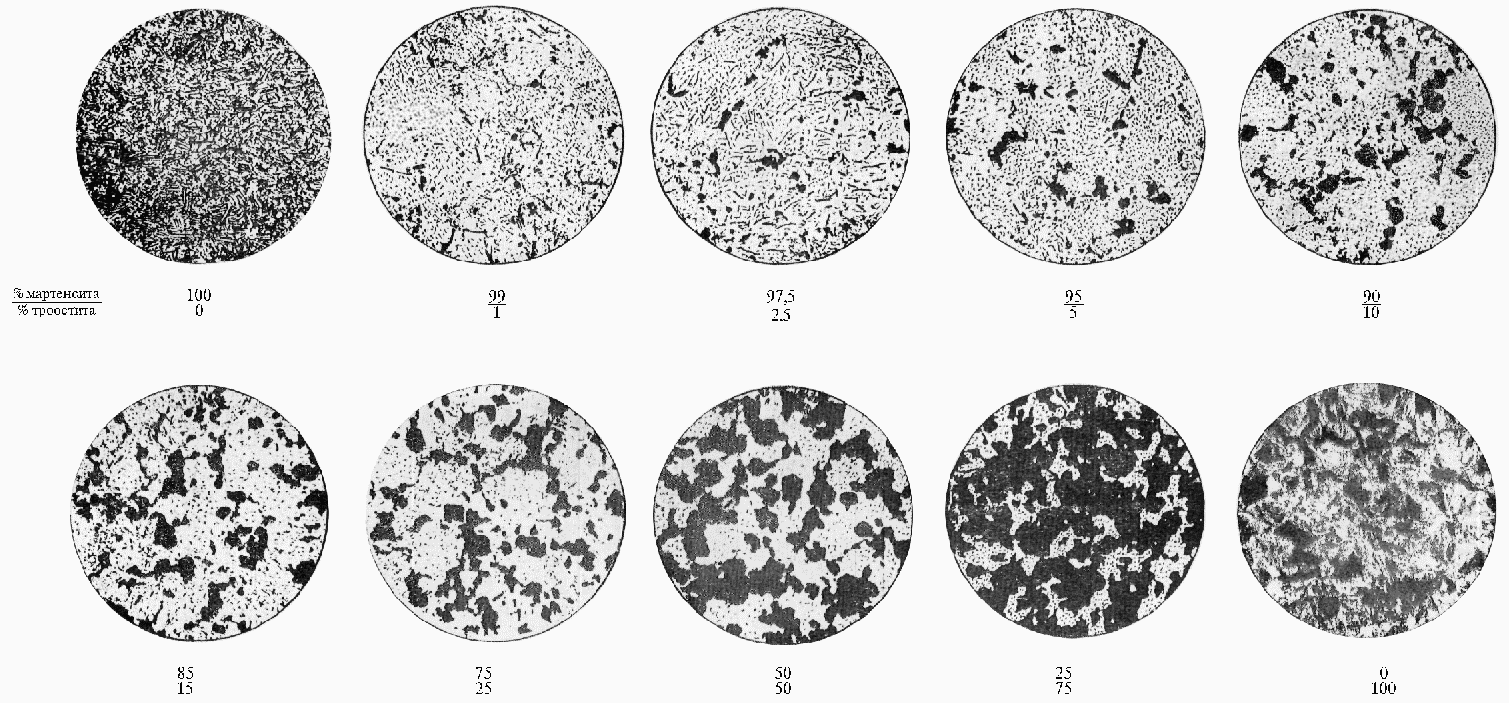

3. В зависимости от количества мартенсита (средний процент площади, занятой мартенситом) структуру стали подразделяют на 10 баллов согласно табл. 3 и шкале 8.

Таблица 3

?????????????????????????????????????????????????????????????????

? Балл ? Содержание, % ?

? ????????????????????????????????????????????

? ? мартенсита ? троостита ?

?????????????????????????????????????????????????????????????????

? 1 ? 100,0 ? 0 ?

? 2 ? Более 99,0 ? До 1,0 ?

? 3 ? 97,5 ? 2,5 ?

? 4 ? 95,0 ? 5,0 ?

? 5 ? 90,0 ? 10,0 ?

? 6 ? 85,0 ? 15,0 ?
