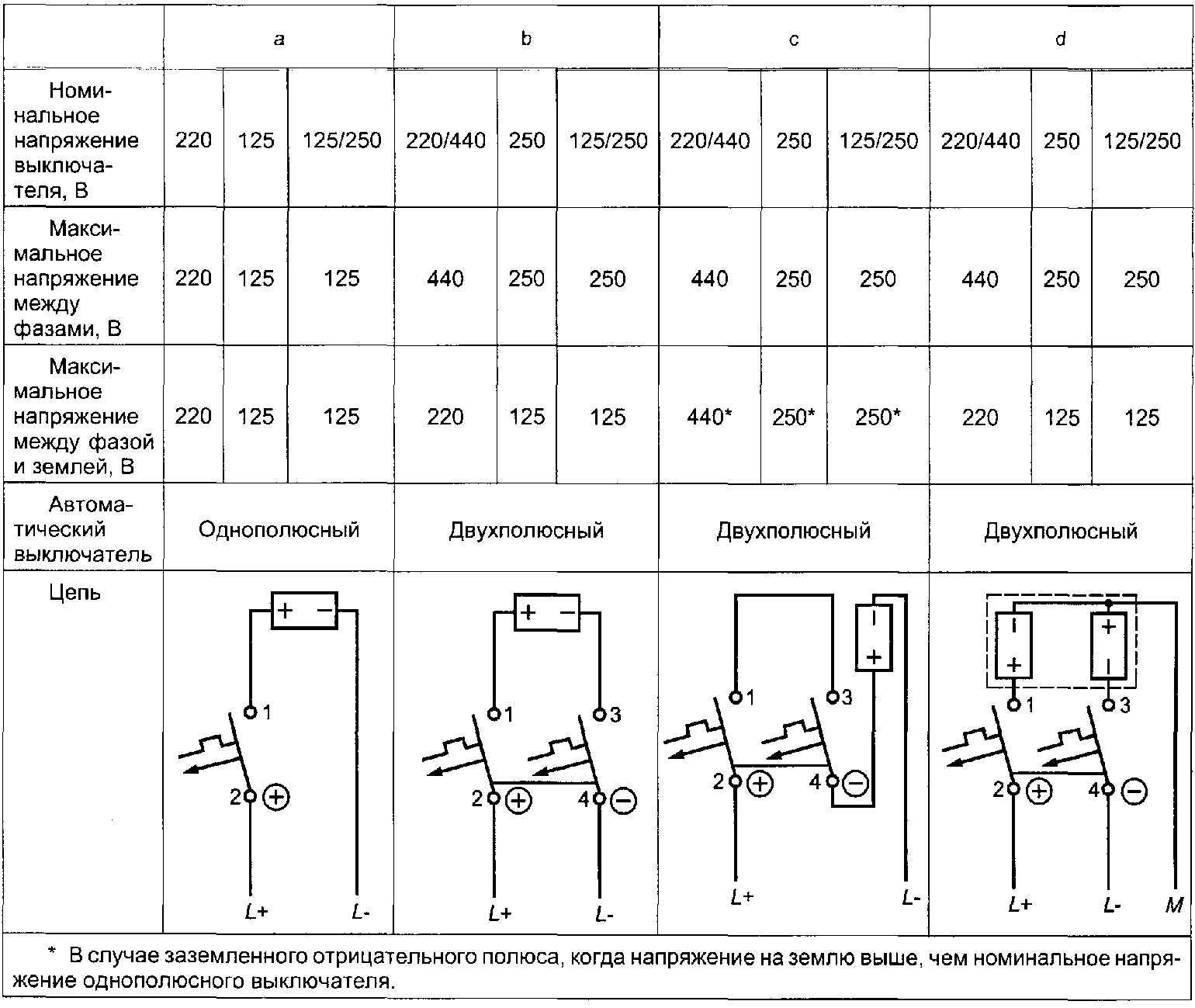

Примеры подсоединения автоматических выключателей в системы постоянного тока представлены на рисунке 18.
Изготовитель в своей документации должен указать значение минимального напряжения, на которое рассчитан данный выключатель.
Соответствующие испытания - в стадии рассмотрения.
5.3.5. Стандартные диапазоны токов мгновенного расцепления
Замена:
Таблица 2
Диапазоны токов мгновенного расцепления
???????????????????????????????????????????????????????????????????????????
? Тип ? Диапазоны переменного тока ? Диапазоны постоянного тока ?
???????????????????????????????????????????????????????????????????????????
? B ? Св. 3I до 5I включительно ? Св. 4I до 7I включительно ?
? ? n n ? n n ?
???????????????????????????????????????????????????????????????????????????
? C ? Св. 5I до 10I включительно ? Св. 7I до 15I включительно ?
? ? n n ? n n ?
???????????????????????????????????????????????????????????????????????????
Применяют раздел 6 IEC 60898-1, за исключением:
Замена:
c) номинальное напряжение переменного тока символом ~ и номинальное напряжение постоянного тока символом
d) заменить (B, C или D) на (B или C);
f) номинальная наибольшая отключающая способность переменного и постоянного тока в амперах в одном прямоугольнике без символа A одинаковая для переменного и постоянного тока (см. пример 1); в случае если наибольшая отключающая способность разная для переменного и постоянного тока, ее указывают в двух прямоугольниках, расположенных рядом, без указания символа A, с символом ~ для переменного тока и символом
Дополнение:
1) обозначение постоянной времени T15 в прямоугольнике, если относится к маркировке наибольшей отключающей способности с постоянной времени 15 мс (см. пример 3).
Замена первого абзаца после перечисления l):
Если на малогабаритном выключателе недостаточно места для нанесения всей маркировки, то наносят маркировку по перечислениям c) и d), которая должна быть видна после установки выключателя.
Маркировку по перечислениям a), b), e), f), g), h), i), l) допускается наносить на боковую или заднюю стенку выключателя; маркировка должна быть видна только до установки выключателя.
Маркировка по перечислению g) может быть расположена на внутренней поверхности любой крышки, которую снимают для присоединения питающих проводников. Любая другая не поместившаяся на выключателе информация приводится в документах изготовителя.
![]() При необходимости выводы могут быть маркированы символами "+" или "-". Кроме того, допускается дополнительное нанесение стрелок, указывающих направление тока.
Применяют раздел 7 IEC 60898-1.
Применяют раздел 8 IEC 60898-1, за исключением:
8.6.1. Стандартная время-токовая характеристика
Замена:
Таблица 7
Время-токовые рабочие характеристики
????????????????????????????????????????????????????????????????????????????????????????????????
?Испы-?Тип ?Испыта-?Испыта-?Начальное? Пределы времени расцепления ?Резуль-? Примечание ?
?тание?защит-?тельный?тельный?состояние? или нерасцепления ?таты ? ?
? ?ной ?пере- ?посто- ? ? ?испыта-? ?
? ?харак-?менный ?янный ? ? ?ний ? ?
? ?терис-?ток ?ток ? ? ? ? ?
? ?тики ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????
? a ? B, C ? 1,13I ?Холодное ? t > 1 ч (при I < 63 А); ?Без ? - ?
? ? ? n ? <1> ? n ?расцеп-? ?
? ? ? ? ? ?ления ? ?
? ? ? ? ? t > 2 ч (при I > 63 А) ? ? ?
? ? ? ? ? n ? ? ?
??????? ???????????????????????????????????????????????????????????????????????????????????
? b ? ? 1,45I ? Сразу ? t < 1 ч (при I < 63 А) ?Расцеп-? Непрерывное ?
? ? ? n ? после ? n ?ление ? нарастание ?
? ? ? ?испытания? ? ? тока ?
? ? ? ? a ? t < 2 ч (при I > 63 А) ? ? в течение ?
? ? ? ? ? n ? ? 5 с ?
??????? ????????????????????????????????????????????????????????????? ???????????????
? c ? ? 2,55I ?Холодное ? 1 с < t < 60 с (при I < 32 А) ? ? - ?
? ? ? n ? <1> ? n ? ? ?
? ? ? ? ? ? ? ?
? ? ? ? ? 1 с < t < 120 с (при I > 32 А) ? ? ?
? ? ? ? ? n ? ? ?
?????????????????????????????????????????????????????????????????????????? ???????????????
? d ? B ? 3I ? 4I ?Холодное ?0,1 с < t < 45 с (при I < 32 А);? ?Ток возникает?
? ? ? n ? n ? <1> ? n ? ?при замыкании?
? ? ? ? ? ? ? ?вспомогатель-?
? ? ? ? 7I ? ?0,1 с < t < 90 с (при I > 32 А) ? ?ного ?
? ? ? ? n ? ? n ? ?выключателя ?
? ???????????????????????? ??????????????????????????????????? ? ?
? ? C ? 5I ? ? ?0,1 с < t < 75 с (при I < 32 А) ? ? ?
? ? ? n ? ? ? n ? ? ?
? ? ? ? ? ? ? ? ?
? ? ? ? ? ?0,1 с < t < 30 с (при I > 32 А) ? ? ?
? ? ? ? ? ? n ? ? ?
?????????????????????????????????????????????????????????????????????????? ? ?
? e ? B ? 5I ? 7I ?Холодное ? t < 0,1 с ? ? ?
? ? ? n ? n ? <1> ? ? ? ?
? ? ? ? ? ? ? ? ?
? ? C ? 10I ? 15I ? ? ? ? ?
? ? ? n ? n ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????
?калибровки. ?
????????????????????????????????????????????????????????????????????????????????????????????????
8.8. Работоспособность при токах короткого замыкания
Применяют пункт 8.8 IEC 60898-1, за исключением:
Замена третьего абзаца:
Выключатели должны включать и отключать токи любых значений вплоть до уровня, соответствующего номинальной наибольшей отключающей способности включительно, при номинальной частоте и возвращающемся напряжении, равном (105 + 5)% номинального рабочего напряжения, и любом коэффициенте мощности не менее нижнего предела или постоянной времени не более верхнего предела диапазона, указанного в 9.12.5; также требуется, чтобы соответствующие значения
Применяют раздел 9 IEC 60898-1, за исключением:
Замена:
Пункт 9.1, второй абзац после таблицы 8:
Циклы испытаний и число испытуемых образцов указаны в Приложении C настоящего стандарта.
9.10.2. Проверка мгновенного расцепления и точного размыкания контактов
Замена подпунктов 9.10.2.2 и 9.10.2.3: 9.10.2.2:
Для выключателей типа B
Переменный ток, равный
45 с - для номинальных токов до 32 А включительно; 90 с - для номинальных токов свыше 32 А. Затем через все полюса пропускают переменный ток, равный
Через все полюса пропускают постоянный ток, равный
45 с - для номинальных токов до 32 А включительно;
90 с - для номинальных токов свыше 32 А.
Затем через все полюса пропускают постоянный ток, равный
9.10.2.3. Для выключателей типа C
Переменный ток, равный
15 с - для номинальных токов до 32 А включительно;
30 с - для номинальных токов свыше 32 А.
Затем через все полюса пропускают переменный ток, равный
Выключатель должен расцепляться менее чем за 0,1 с.
Через все полюса пропускают постоянный ток, равный
15 с - для номинальных токов до 32 А включительно;
30 с - для номинальных токов св. 32 А.
Затем через все полюса пропускают постоянный ток, равный
Выключатель должен расцепиться менее чем за 0,1 с.
9.11. Проверка механической и коммутационной износостойкости
9.11.1. Общие условия испытаний
Замена четвертого абзаца:
Переменный ток должен быть практически синусоидальной формы, а коэффициент мощности - 0,85 - 0,9.
Постоянный ток должен иметь пульсацию
и постоянную времени T = 4 мс (с допуском 9.11.2. Методика испытания
Замена первого абзаца:
Один комплект выключателей подвергают 4000 циклам оперирования при переменном токе, другой комплект - 1000 циклам оперирования при постоянном токе; в обоих случаях оперирование выполняют под нагрузкой номинальным током.
9.12.3. Допуски на испытательные параметры
Дополнение:
- пульсация <= 5%;
- постоянная времени
9.12.5. Коэффициент мощности испытательной цепи
Замена:
9.12.5. Коэффициенты мощности и постоянные времени испытательных цепей
Дополнение:
Для испытательных цепей постоянного тока до 1500 А включительно выбирают одно из следующих значений постоянной времени:
T = L/R = 4 мс - для аппаратов без маркировки T15;
T = L/R = 15 мс - для аппаратов с маркировкой T15.
Испытания на постоянных токах свыше 1500 А и ниже или равном 10000 А для всех образцов проводят с постоянной времени T = 4 мс.
Примечание. Предполагается, что при токах короткого замыкания не более 1500 А, возникающих в электроустановках при нормальной эксплуатации в результате подсоединения нагрузок, постоянные времени обычно могут составлять до 15 мс. Для токов короткого замыкания более высокого порядка постоянную времени T = 4 мс считают достаточной.
9.12.8. Толкование записей
Замена:
9.12.8.1. Толкование записей при напряжении переменного тока
Дополнение:
9.12.8.3. Толкование записей при напряжении постоянного тока
a) Определение напряжения до включения и возвращающегося напряжения
Напряжение до включения и возвращающееся напряжение определяют по записи, соответствующей операции отключения. Напряжение на входной стороне выключателя следует измерять после гашения дуги во всех полюсах и затухания высокочастотных явлений.
b) Определение ожидаемого тока короткого замыкания
Примечание. Значение ожидаемого тока приравнивают к максимальному значению, определенному по калибровочной кривой, так как выключатели, соответствующие настоящему стандарту, отключают ток до достижения им максимального значения.
Максимальное значение ожидаемого тока
9.12.11.2. Испытания при пониженных токах короткого замыкания
Замена:
9.12.11.1. Испытания при пониженных токах короткого замыкания и малых постоянных токах
9.12.11.2.1. Испытания при пониженных токах короткого замыкания в цепи переменного тока
Изменение:
Применяют пункт 9.12.11.1 IEC 60898-1.
Дополнение:
9.12.11.2.3. Испытания при пониженных токах короткого замыкания в цепи постоянного тока
Испытательную цепь постоянного тока калибруют так, чтобы получить ток 500 А или
Каждый из защищенных полюсов выключателя по очереди подвергают испытанию в цепи, представленной на рисунке 3.
Трижды вызывают автоматическое срабатывание выключателя: один раз цепь замыкают посредством вспомогательного выключателя A и дважды самим автоматическим выключателем.
Последовательность операций: O - t - CO - t - CO.
После гашения дуги восстанавливающееся напряжение должно сохраняться в течение не менее 0,1 с.
9.12.11.2.4. Испытание при малых постоянных токах до 150 А включительно
Выключатель должен быть замкнут три раза на каждом из испытательных токов, указанных ниже; орган управления при испытании приводится в действие как при нормальной эксплуатации. Если выключатель не сработал, он должен быть отключен вручную.
Испытательные токи выбирают из ряда: 1; 2; 4; 8; 16; 32; 63; 150 А.
Интервал времени между каждыми операциями CO должен быть не менее 10 с, время замыкания - не более 2 с. Интервал времени между разными испытательными токами должен быть не менее 2 мин. Время горения дуги во время испытания должно быть не более 1 с.
9.12.11.3. Испытание при токе 1500 А
Замена первого абзаца:
Для выключателей с номинальной отключающей способностью 1500 А испытательную цепь калибруют согласно 9.12.7.1 и 9.12.7.2 для получения значения тока 1500 А при коэффициенте мощности, соответствующем этому току, в соответствии с таблицей 17.
Постоянную времени при постоянном токе калибруют согласно заявленному значению постоянной времени.
Замена второго абзаца:
Для выключателей с номинальной предельной отключающей способностью свыше 1500 А испытательную цепь калибруют согласно 9.12.7.1 и 9.12.7.3 при коэффициенте мощности, соответствующем 1500 А в соответствии с таблицей 17.
Постоянную времени при постоянном токе калибруют согласно заданному значению.
Замена одиннадцатого абзаца:
Последовательность операций должна соответствовать 9.12.11.2.1 и 9.12.11.2.3.
Для однополюсных выключателей на номинальное напряжение 230/400 В переменного тока выполняют следующие операции.
После шести операций O выполняют только две операции CO, после чего выключатели дополнительно испытывают путем одновременного выполнения одной операции O с подключением по одному выключателю к каждой фазе испытательной цепи, предусмотренной для трехполюсного выключателя (см. рисунок 5), без синхронизации вспомогательного выключателя, создающего короткое замыкание.
Испытания на постоянном токе:
- однополюсные выключатели на номинальное напряжение 220 В испытывают в цепи в соответствии с рисунком 3;
- двухполюсные выключатели на номинальное напряжение 440 В испытывают в цепи в соответствии с рисунком 4b.
9.12.11.4.2. Испытание при рабочей наибольшей отключающей способности
Замена первого абзаца перечисления a):
a) Испытательную цепь калибруют по 9.12.7.1 и 9.12.7.3 для переменного тока с коэффициентом мощности по таблице 17, для постоянного тока с постоянной времени - по 9.12.5.
Дополнение:
e) Последовательность операций при испытании на постоянном токе одно- и двухполюсных выключателей: O - t - CO - t - CO.
Трижды вызывают срабатывание выключателя: один раз цепь замыкают с помощью вспомогательного включателя A и дважды - посредством самого выключателя.
Однополюсные выключатели на номинальное напряжение 220 В испытывают в цепи в соответствии с рисунком 3.
Двухполюсные выключатели на номинальное напряжение 440 В испытывают в цепи в соответствии с рисунком 4b.
9.12.11.4.3. Испытание при номинальной наибольшей отключающей способности
Заменить первый абзац перечисления a):
a) Испытательную цепь калибруют по 9.12.7.1 и 9.12.7.2 для переменного тока с коэффициентом мощности по таблице 17, для постоянного тока с постоянной времени - по 9.12.5.
Дополнить:
c) Последовательность операций при испытании на постоянном токе одно- и двухполюсных выключателей: O - t - CO.
Дважды вызывают срабатывание выключателя: один раз цепь замыкают с помощью вспомогательного включателя A и один раз - посредством самого выключателя.
Однополюсные выключатели на номинальное напряжение 220 В испытывают в цепи в соответствии с рисунком 3.
Двухполюсные выключатели на номинальное напряжение 440 В испытывают в цепи в соответствии с рисунком 4b.
9.12.12. Проверка выключателя после испытаний на короткое замыкание
Дополнение:
Испытание по 9.12.11.2.4 повторяют, но без токов 63 и 150 А.
Рисунки
Применяют рисунки IEC 60898-1, за исключением:
Замена:
Рисунок 7 заменить на рисунок 7a.
Дополнение:
Дополнить рисунком 7b:
![]() для постоянного тока
Дополнение:
После рисунка 17 дополнить рисунком 18.
![]() в различные системы постоянного тока
Применяют приложения IEC 60898-1, за исключением:
Применяют приложение C IEC 60898-1, за исключением:
Замена:
Таблица C.1
Циклы испытаний
???????????????????????????????????????????????????????????????????????????
?Цикл ? Раздел, ? Испытание или осмотр ?
?испы- ? пункт, ? ?
?таний ? подпункт ? ?
???????????????????????????????????????????????????????????????????????????
? A ? 6 ? Маркировка ?
? ??????????????????????????????????????????????????????????????????
? ? 8.1.1 ? Общие положения ?
? ??????????????????????????????????????????????????????????????????
? ? 8.1.2 ? Механизм ?
? ??????????????????????????????????????????????????????????????????
? ? 9.3 ? Прочность маркировки ?
? ??????????????????????????????????????????????????????????????????
? ? 8.1.3 ? Воздушные зазоры и пути утечки (только внешние ?
? ? ?части) ?
? ??????????????????????????????????????????????????????????????????
? ? 8.1.6 ? Отсутствие взаимозаменяемости ?
? ??????????????????????????????????????????????????????????????????
? ? 9.4 ? Надежность винтов, токоведущих частей и соединений ?
? ??????????????????????????????????????????????????????????????????
? ? 9.5 ? Надежность зажимов винтового типа для внешних ?
? ? ?медных проводников ?
? ??????????????????????????????????????????????????????????????????
? ? 9.6 ? Защита от поражения электрическим током ?
? ??????????????????????????????????????????????????????????????????
? ? 8.1.3 ? Воздушные зазоры и пути утечки (только внутренние ?
? ? ?части) ?
? ??????????????????????????????????????????????????????????????????
? ? 9.14 ? Термостойкость ?
? ??????????????????????????????????????????????????????????????????
? ? 9.15 ? Стойкость к аномальному нагреву и огнестойкость ?
? ??????????????????????????????????????????????????????????????????
? ? 9.16 ? Коррозиеустойчивость ?
???????????????????????????????????????????????????????????????????????????
? B ? 9.7 ? Электроизоляционные свойства ?
? ??????????????????????????????????????????????????????????????????
? ? 9.8 ? Превышение температуры и потери мощности ?
? ??????????????????????????????????????????????????????????????????
? ? 9.9 ? 28-суточные испытания ?
???????????????????????????????????????????????????????????????????????????
? C ? C1 ? 9.11 ?Пере- ? ? Механическая и коммутационная ?
? ? ? ?менный? ?износостойкость ?
? ? ?????????????ток ? ????????????????????????????????????????
? ? ?9.12.11.2.1? ? ? Работоспособность при пониженных ?
? ? ? ? ? ?токах короткого замыкания ?
? ? ????????????? ? ????????????????????????????????????????
? ? ? 9.12.12 ? ? ? Проверка выключателя после испытаний ?
? ? ? ? ? ?на короткое замыкание ?
? ? ??????????????????????????????????????????????????????????????????
? ? ? 9.11 ? ?Посто-? Механическая и коммутационная ?
? ? ? ? ?янный ?износостойкость ?
? ? ????????????? ?ток ????????????????????????????????????????
? ? ?9.12.11.2.3? ? ? Работоспособность при пониженных ?
? ? ? ? ? ?токах короткого замыкания ?
? ? ????????????? ? ????????????????????????????????????????
? ? ?9.12.11.2.4? ? ? Работоспособность при малых ?
? ? ? ? ? ?постоянных токах до 150 А включительно?
? ? ????????????? ? ????????????????????????????????????????
? ? ? 9.12.12 ? ? ? Проверка выключателя после испытаний ?
? ? ? ? ? ?на короткое замыкание ?
? ????????????????????????? ????????????????????????????????????????
? ? C2 ?9.12.11.2.2?Пере- ? ? Проверка пригодности выключателей ?
? ? ? ?менный? ?для применения в системах IT ?
? ? ?????????????ток ? ????????????????????????????????????????
? ? ? 9.12.12 ? ? ? Проверка выключателя после испытаний ?
? ? ? ? ? ?на короткое замыкание ?
???????????????????????????????????????????????????????????????????????????
? D ? D0 ? 9.10 ?Пере- ?Посто-? Характеристика расцепления ?
? ??????????????????менный?янный ????????????????????????????????????????
? ? D1 ? 9.13 ?ток ?ток ? Стойкость к механическим толчкам ?
? ? ? ? ? ?и ударам ?
? ? ????????????? ? ????????????????????????????????????????
? ? ? 9.12.11.3 ? ? ? Работоспособность при токе короткого ?
? ? ? ? ? ?замыкания 1500 А ?
? ? ????????????? ? ????????????????????????????????????????
? ? ? 9.12.12 ? ? ? Проверка выключателя после испытаний ?
? ? ? ? ? ?на короткое замыкание ?
?????????????????????? ? ????????????????????????????????????????
? E ? E1 ?9.12.11.4.2? ? ? Рабочая наибольшая отключающая ?
? ? ? ? ? ?способность I ?
? ? ? ? ? ? cs ?
? ? ????????????? ? ????????????????????????????????????????
? ? ? 9.12.12 ? ? ? Проверка выключателя после испытаний ?
? ? ? ? ? ?на короткое замыкание ?
? ?????????????????? ? ????????????????????????????????????????
? ? E2 ?9.12.11.4.3? ? ? Работоспособность при номинальной ?
? ? ? ? ? ?наибольшей отключающей способности I ?
? ? ? ? ? ? cn?
? ? ????????????? ? ????????????????????????????????????????
? ? ? 9.12.12 ? ? ? Проверка выключателя после испытаний ?
? ? ? ? ? ?на короткое замыкание ?
???????????????????????????????????????????????????????????????????????????
? Примечание. По согласованию с изготовителем одни и те же образцы?
?могут использоваться более чем для одного цикла испытаний. ?
???????????????????????????????????????????????????????????????????????????
Таблица C.2
Число образцов для полной процедуры испытаний
(справочное)
ССЫЛОЧНЫМ МЕЖДУНАРОДНЫМ (РЕГИОНАЛЬНЫМ) СТАНДАРТАМ
Таблица ДА.1
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/21/gost_97996.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
