ОписаниеИсточник публикации М.: Минстрой России, ГУП ЦПП, 1997 Примечание к документу Документ утратил силу на территории Российской Федерации с 1 января 2013 года в связи с изданием Приказа Росстандарта от 30.07.2012 N 205-ст. Взамен введен в действие ГОСТ Р 54944-2012. Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Приказ Росстандарта от 30.03.2015 N 365). Документ включен в Перечень документов в области стандартизации, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимых для применения и исполнения технического регламента о безопасности колесных транспортных средств, а также для осуществления оценки соответствия (Распоряжение Правительства РФ от 12.10.2010 N 1750-р). Документ включен в Перечень национальных стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Приказ Ростехрегулирования от 01.06.2010 N 2079). С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ. Текст документа приведен с учетом поправки, опубликованной в "ИУС", N 10, 1998. Взамен ГОСТ 24940-81. Название документа "ГОСТ 24940-96. Здания и сооружения. Методы измерения освещенности" (утв. Постановлением Минстроя РФ от 31.07.1996 N 18-56) "ГОСТ 24940-96. Здания и сооружения. Методы измерения освещенности"
|
ИС NORMPROD: примечание. Взамен ГОСТ 8.326-89, утратившего силу на территории Российской Федерации с 1 декабря 2001 года, действует ПР 50.2.009-94 "ГСИ. Порядок проведения испытаний и утверждения типа средств измерений" (Постановление Госстандарта РФ от 27.09.2001 N 394-ст). |
ГОСТ 8.326-89 ГСИ. Метрологическая аттестация средств измерений
ГОСТ 8.332-78 ГСИ. Световые измерения значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения
ГОСТ 8711-93. Приборы аналоговые, показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
ГОСТ 17616-82*. Лампы электрические. Методы измерения электрических и световых параметров.
Применяемые в настоящем стандарте термины, их обозначения и определения приведены в таблице 1.
Таблица 1
??????????????????????????????????????????????????????????????????
? Термин ?Обозначение,? Определение ?
? ? единица ? ?
? ? измерения ? ?
??????????????????????????????????????????????????????????????????
? 1 ? 2 ? 3 ?
??????????????????????????????????????????????????????????????????
?Освещенность ?Е, лк ?Отношение светового потока, па- ?
? ? ?дающего на элемент поверхности, ?
? ? ?содержащий данную точку, к пло- ?
? ? ?щади этого элемента ?
?Минимальная осве- ?Е , лк ?Наименьшее значение освещенности?
?щенность ? мин ?в помещении, на освещаемом ?
? ? ?участке,в рабочей зоне ?
?Средняя освещен- ?Е , лк ?Освещенность, усредненная по ?
?ность ? ср ?площади освещаемых помещений, ?
? ? ?участка, рабочей зоны ?
?Цилиндрическая ?Е , лк ?Характеристика насыщенности по- ?
?освещенность ? ц ?мещения светом, определяемая как?
? ? ?средняя плотность светового ?
? ? ?потока на поверхности вертикаль-?
? ? ?но расположенного в помещении ?
? ? ?цилиндра, радиус и высота кото- ?
? ? ?рого стремятся к нулю ?
?Коэффициент ес- ?е, % ?Отношение естественной освещен- ?
?тественной осве- ? ?ности, создаваемой в некоторой ?
?щенности (КЕО) ? ?точке заданной плоскости внутри ?
? ? ?помещения светом неба (непосред-?
? ? ?ственным или после отражения), к?
? ? ?одновременному значению наружной?
? ? ?горизонтальной освещенности, ?
? ? ?создаваемой светом полностью ?
? ? ?открытого небосвода ?
?Коэффициент запаса?К , отн.ед. ?Расчетный коэффициент, учитываю-?
? ? з ?щий снижение КЕО и освещенности ?
? ? ?в процессе эксплуатации вследст-?
? ? ?вие загрязнения и старения све- ?
? ? ?топрозрачных заполнений в свето-?
? ? ?вых проемах, источников света ?
? ? ?(ламп) и светильников, а также ?
? ? ?снижение отражающих свойств ?
? ? ?поверхностей помещения ?
?Относительная ?V (лямбда) с?Отношение двух потоков излучения?
?спектральная све- ?длиной волны?соответственно с длинами волн ?
?товая эффектив- ?лямбда, ?лямбда и лямбда, вызывающих в ?
?ность монохромати-?отн. ед. ? m ?
?ческого излучения ? ?точно определенных фотометричес-?
? ? ?ких условиях зрительные ощущения?
? ? ?одинаковой силы; при этом длина ?
? ? ?волны лямбда выбрана таким ?
? ? ? m ?
? ? ?образом, что максимальное значе-?
? ? ?ние этого отношения равно едини-?
? ? ?це ?
??????????????????????????????????????????????????????????????????
4.1. Для измерения освещенности следует использовать люксметры с измерительными преобразователями излучения, имеющими спектральную погрешность не более 10%, определяемую как интегральное отклонение относительной кривой спектральной чувствительности измерительного преобразователя излучения от кривой относительной спектральной световой эффективности монохроматического излучения для дневного зрения V(
) по ГОСТ 8.332.
) по ГОСТ 8.332.Перечень рекомендуемых средств измерения приведен в Приложении Г.
Допускается использовать для измерения освещенности люксметры, имеющие спектральную погрешность более 10%, при условии введения поправочного коэффициента на спектральный состав применяемых источников света, определяемого по ГОСТ 17616. Поправочные коэффициенты к люксметрам Ю-116 и Ю-117 при измерении освещенности от наиболее распространенных источников света приведены в Приложении В.
ИС NORMPROD: примечание. Взамен ГОСТ 8.326-89, утратившего силу на территории Российской Федерации с 1 декабря 2001 года, действует ПР 50.2.009-94 "ГСИ. Порядок проведения испытаний и утверждения типа средств измерений" (Постановление Госстандарта РФ от 27.09.2001 N 394-ст). |
4.2. Люксметры должны иметь свидетельства о метрологической аттестации и поверке. Аттестация люксметров проводится в соответствии с ГОСТ 8.326, поверка - в соответствии с ГОСТ 8.014 и ГОСТ 8.023.
4.3. Для измерения напряжения в сети следует применять вольтметры класса точности не ниже 1.5 по ГОСТ 8711.
5.1. Перед измерением освещенности от искусственного освещения следует провести замену всех перегоревших ламп и чистку светильников. Измерение освещенности может также производиться без предварительной подготовки осветительной установки, что должно быть зафиксировано при оформлении результатов измерения.
5.2. Измерение КЕО проводят в помещениях, свободных от мебели и оборудования, не затеняемых озеленением и деревьями, при вымытых и исправных светопрозрачных заполнениях в светопроемах. Измерение КЕО может также производиться при наличии мебели, затенении деревьями и неисправных или невымытых светопрозрачных заполнениях, что должно быть зафиксировано при оформлении результатов измерений.
5.3. Для измерения КЕО выбирают дни со сплошной равномерной десятибалльной облачностью, покрывающей весь небосвод. В районах, расположенных южнее 48° с.ш., измерения КЕО допускается проводить без учета балльности в дни сплошной облачности, покрывающей весь небосвод. Электрический свет в помещениях на период измерений выключается.
5.4. Перед измерениями выбирают и наносят контрольные точки для измерения освещенности на план помещения, сооружения или освещаемого участка (или исполнительный чертеж осветительной установки) с указанием размещения светильников.
5.5.1. Контрольные точки для измерения минимальной освещенности от рабочего освещения размещают в центре помещения, под светильниками, между светильниками и их рядами, у стен на расстоянии 0,15 - 0,25 l, но не менее 1 м, где l - расстояние между рядами светильников.
5.5.2. Контрольные точки для измерения освещенности от аварийного освещения следует размещать на рабочих местах в соответствии с нормами аварийного освещения.
5.5.3. Контрольные точки для измерения минимальной освещенности от эвакуационного освещения следует размещать на полу по пути эвакуации людей из помещения.
Примеры расположения контрольных точек для измерения освещенности в помещениях производственных и общественных зданий при использовании для освещения светильников с точечными и линейными источниками света приведены на рисунках А.1, А.2.
5.6.1. Для определения контрольных точек план помещения разбивают на равные, по возможности квадратные, части. Контрольные точки размещают в центре каждого квадрата. Минимальное число контрольных точек для измерения определяют исходя из размеров помещения и высоты подвеса светильников над рабочей поверхностью. Для этого рассчитывают индекс помещения
по формуле
по формуле
, (1)где
- ширина помещения, м;
- ширина помещения, м;
- длина помещения, м;
- высота подвеса светильника, м.Минимальное количество контрольных точек N для измерения средней освещенности квадратного помещения определяют по таблице 2.
Таблица 2
??????????????????????????????????????????????????????????????????
? Индекс помещения i' ? Число точек измерения ?
??????????????????????????????????????????????????????????????????
?Менее 1 ?4 ?
??????????????????????????????????????????????????????????????????
?От 1 до 2 включ. ?9 ?
??????????????????????????????????????????????????????????????????
?Св. 2 до 3 включ. ?16 ?
??????????????????????????????????????????????????????????????????
?Св. 3 ?25 ?
??????????????????????????????????????????????????????????????????
5.6.2. В неквадратных помещениях выделяют квадрат наибольшей площадью
, для которого определяют количество точек измерения
в соответствии с 5.6.1. Минимальное количество точек измерения средней освещенности
рассчитывают по формуле
, для которого определяют количество точек измерения в соответствии с 5.6.1. Минимальное количество точек измерения средней освещенности рассчитывают по формуле
, (2)где
- площадь помещения, м2;
- площадь помещения, м2;
- площадь квадрата, м2.5.6.3. При размещении контрольных точек на плане помещения их сетка не должна совпадать с сеткой размещения светильников. В случае совпадения сеток число контрольных точек на плане помещения целесообразно увеличить (рисунок А.3). При расположении в помещении крупногабаритного оборудования контрольные точки не должны располагаться на оборудовании. Если контрольные точки попадают на оборудование, сетку контрольных точек следует сделать более частой и исключить точки, попадающие на оборудование.
5.7.1. Контрольные точки для измерения цилиндрической освещенности следует размещать равномерно по помещению под светильниками, между светильниками и на центральной продольной оси помещения на высоте 1,5 м над полом и на расстоянии не менее 1,0 м от стены.
5.7.2. Число контрольных точек для измерения цилиндрической освещенности должно быть не менее 5.
5.8. Размещение контрольных точек при измерении минимальной освещенности помещений в местах производства работ вне зданий
5.8.1. Контрольные точки размещают на рабочих местах, по пути движения работающих. На освещаемой площади, ограниченной опорами, контрольные точки выбирают в центрах между опорами.
При охранном освещении контрольные точки располагают по периметру освещаемой территории.
5.8.2. Число контрольных точек на освещаемом участке или по периметру освещаемой территории должно быть не менее 5.
5.9. Размещение контрольных точек при измерении средней освещенности улиц, дорог, площадей и тоннелей
5.9.1. Контрольные точки для измерения средней освещенности улиц, дорог и площадей должны располагаться равномерно на участке дорожного покрытия, ограниченном шагом светильников, на расстоянии 3 - 5 м друг от друга.
5.9.2. Контрольные точки для измерения средней освещенности тоннелей должны располагаться на дорожном покрытии на расстоянии 3 - 5 м друг от друга:
- при вечернем и ночном режимах - на участках, ограниченных шагом работающих в данных режимах светильников;
- при дневном режиме - на последовательных участках, ограниченных расстояниями от въездного портала, на которых согласно СНиП 23-05-95 нормируется средняя освещенность.
5.9.3. Число контрольных точек должно быть не менее 15.
Примеры расположения контрольных точек при различном расположении светильников приведены на рисунках А.4 - А.10.
5.10.1. Контрольные точки размещают на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности (или пола). Первую и последнюю точки принимают на расстоянии 1 м от поверхности наружных стен и внутренних перегородок (или оси колонн).
5.10.2. Число контрольных точек должно быть не менее 5. В число контрольных точек должна входить точка, в которой нормируется освещенность согласно действующим нормам.
6.1.1. Измерение освещенности при рабочем и аварийном освещениях следует производить в темное время суток, когда отношение естественной освещенности к искусственной составляет не более 0,1, измерение освещенности при эвакуационном освещении - когда значение естественной освещенности не превышает 0,1 лк.
6.1.2. В начале и в конце измерений следует измерить напряжение на щитках распределительных сетей освещения. Результаты измерений заносят в протоколы, форма которых приведена в Приложении Б.
6.1.3. При измерениях освещенности необходимо соблюдать следующие требования:
- на измерительный фотометрический датчик не должна падать тень от человека;
- измерительный прибор не должен располагаться вблизи сильных магнитных полей.
6.1.4. Освещенность на рабочем месте определяют прямыми измерениями в плоскости, указанной в нормах освещенности, или на рабочей плоскости оборудования.
При комбинированном освещении рабочих мест освещенность измеряют сначала от светильников общего освещения, затем включают светильники местного освещения в их рабочем положении и измеряют суммарную освещенность от светильников общего и местного освещения.
6.1.5. Для определения цилиндрической освещенности в каждой контрольной точке проводят четыре измерения вертикальной освещенности во взаимно перпендикулярных плоскостях.
6.1.6. Результаты измерения освещенности оформляют в соответствии с Приложением Б.
6.2.1. При определении коэффициента естественной освещенности проводят одновременные измерения освещенности в контрольных точках внутри помещений
и наружной освещенности
на горизонтальной площадке, освещаемой всем светом небосвода (например, снаружи на кровле здания или на другом возвышенном месте), с учетом требований 5.3.
и наружной освещенности на горизонтальной площадке, освещаемой всем светом небосвода (например, снаружи на кровле здания или на другом возвышенном месте), с учетом требований 5.3.6.2.2. Результаты измерений заносятся в протокол, форма которого приведена в Приложении Б.
7.1.1. Минимальную освещенность в помещениях и вне зданий определяют как минимальные измеренные значения освещенности из последовательности их значений в контрольных точках по формуле
, (3)где
- измеренные значения освещенности в контрольных точках.
- измеренные значения освещенности в контрольных точках.7.1.2. Среднюю освещенность в помещении определяют как среднеарифметическое значение измеренных освещенностей в контрольных точках помещения по формуле
, (4)где
- измеренные значения освещенности в контрольных точках помещения, лк;
- измеренные значения освещенности в контрольных точках помещения, лк;N - число точек измерения.
7.1.3. Среднюю освещенность улиц, дорог, площадей и тоннелей определяют как среднеарифметическое значение измеренных освещенностей
в контрольных точках дорожного покрытия по формуле 4.
в контрольных точках дорожного покрытия по формуле 4.7.1.4. Цилиндрическую освещенность
в контрольной точке определяют как среднеарифметическое значение освещенностей, измеренных в четырех взаимно перпендикулярных вертикальных плоскостях, по формуле
в контрольной точке определяют как среднеарифметическое значение освещенностей, измеренных в четырех взаимно перпендикулярных вертикальных плоскостях, по формуле
, (5)где
- измеренные значения освещенности во взаимно перпендикулярных вертикальных плоскостях, лк.
- измеренные значения освещенности во взаимно перпендикулярных вертикальных плоскостях, лк.7.1.5. При отклонении напряжения сети от номинального более чем на 5% фактическое значение освещенности уточняют по формуле
, (6)
- минимальная, средняя или цилиндрическая освещенности, определенные по
- номинальное напряжение сети, В;
- коэффициент, равный 4 для ламп накаливания (в том числе галогенных), 3 - для индуктивного балластного сопротивления и для ламп ДРЛ, 1 - для люминесцентных ламп при использовании емкостного балластного сопротивления;
- среднее значение напряжения, определяемое по формуле
, (7)где
- напряжение сети в начале измерения, В;
- напряжение сети в начале измерения, В;
- напряжение сети в конце измерения, В.Коэффициент естественной освещенности
, %, определяют по формуле
, %, определяют по формуле
, (8)где
- значение естественной освещенности внутри помещения, лк;
- значение естественной освещенности внутри помещения, лк;
- значение естественной освещенности вне помещения, лк.8.1. Оценку результатов измерений искусственной освещенности следует проводить в соответствии с таблицей 3.
Таблица 3
??????????????????????????????????????????????????????????????????
? Вид контроля?Соотношение между измеренными и нор-? Оценка ?
? ?мируемыми значениями освещенности ? результатов ?
? ?????????????????????????????????????? измерений ?
? ? Система ?Система комбинирован- ? ?
? ? общего ?ного освещения ? ?
? ? освещения ???????????????????????? ?
? ? ? Общее ?Общее +? ?
? ? ? ?местное? ?
??????????????????????????????????????????????????????????????????
? 1 ? 2 ? 3 ? 4 ? 5 ?
??????????????????????????????????????????????????????????????????
?Приемка осве-?Е >= 0,9 К Е ?Е >= 0,9 К Е ?Е >= Е ?Соответствует?
?тительной ? з н? з но? н?нормам ?
?установки в ????????????????????????????????????????????????????
?эксплуатацию ?Е < 0,9 К Е ?Е < 0,9 К Е ?Е < Е ?Не соответст-?
? ? з н ? з но ? н ?вует нормам ?
??????????????????????????????????????????????????????????????????
?Инспекторский?Е >= Е ?Е >= Е ?Е >= Е ?Соответствует?
?контроль ? н ? но ? н?нормам ?
? ?Е < Е ?Е < Е ?Е < Е ?Не соответст-?
? ? н ? но ? н ?вует нормам ?
??????????????????????????????????????????????????????????????????
? Примечание. Е - нормируемая освещенность (минимальная, сред- ?
? н ?
?няя, цилиндрическая); Е - нормируемая освещенность от общего?
? но ?
?освещения в системе комбинированного освещения; К - коэффициент?
? з ?
?запаса. ?
??????????????????????????????????????????????????????????????????
8.2. Естественное освещение помещений соответствует норме, если в точке нормирования коэффициент естественной освещенности
, где
- нормированное значение КЕО.
, где - нормированное значение КЕО.(рекомендуемое)
РАСПОЛОЖЕНИЕ КОНТРОЛЬНЫХ ТОЧЕК ПРИ ПРОВЕДЕНИИ ИЗМЕРЕНИЙ
- контрольная точка;
- светильник;

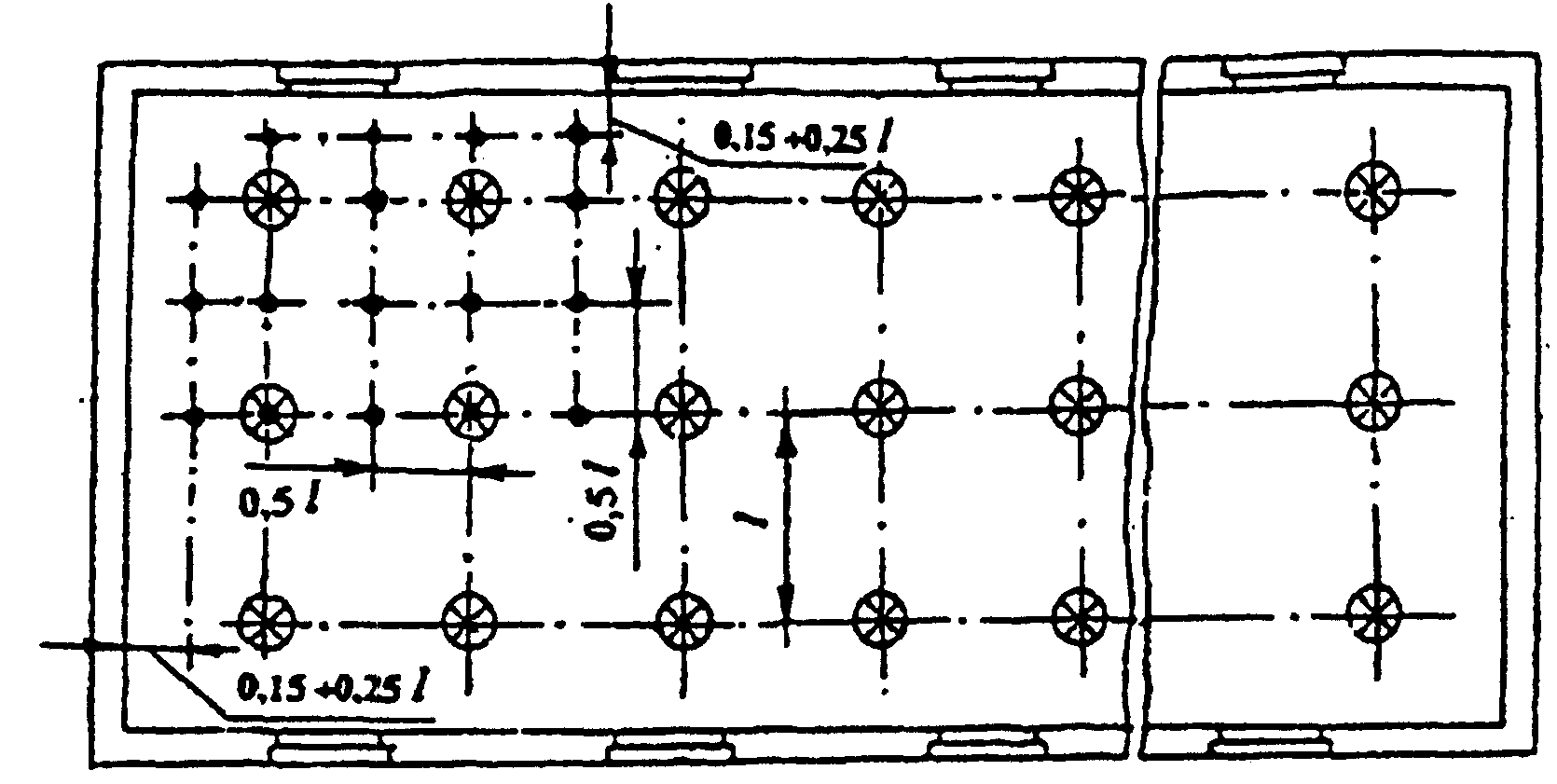

- условная сетка раздела площади помещенияна части для определения расположения контрольных точек
минимальной освещенности помещения от светильников,
принимаемых за точечные излучатели
- контрольная точка;
- светильник;
- условная сетка раздела площади помещенияна части для определения расположения контрольных точек

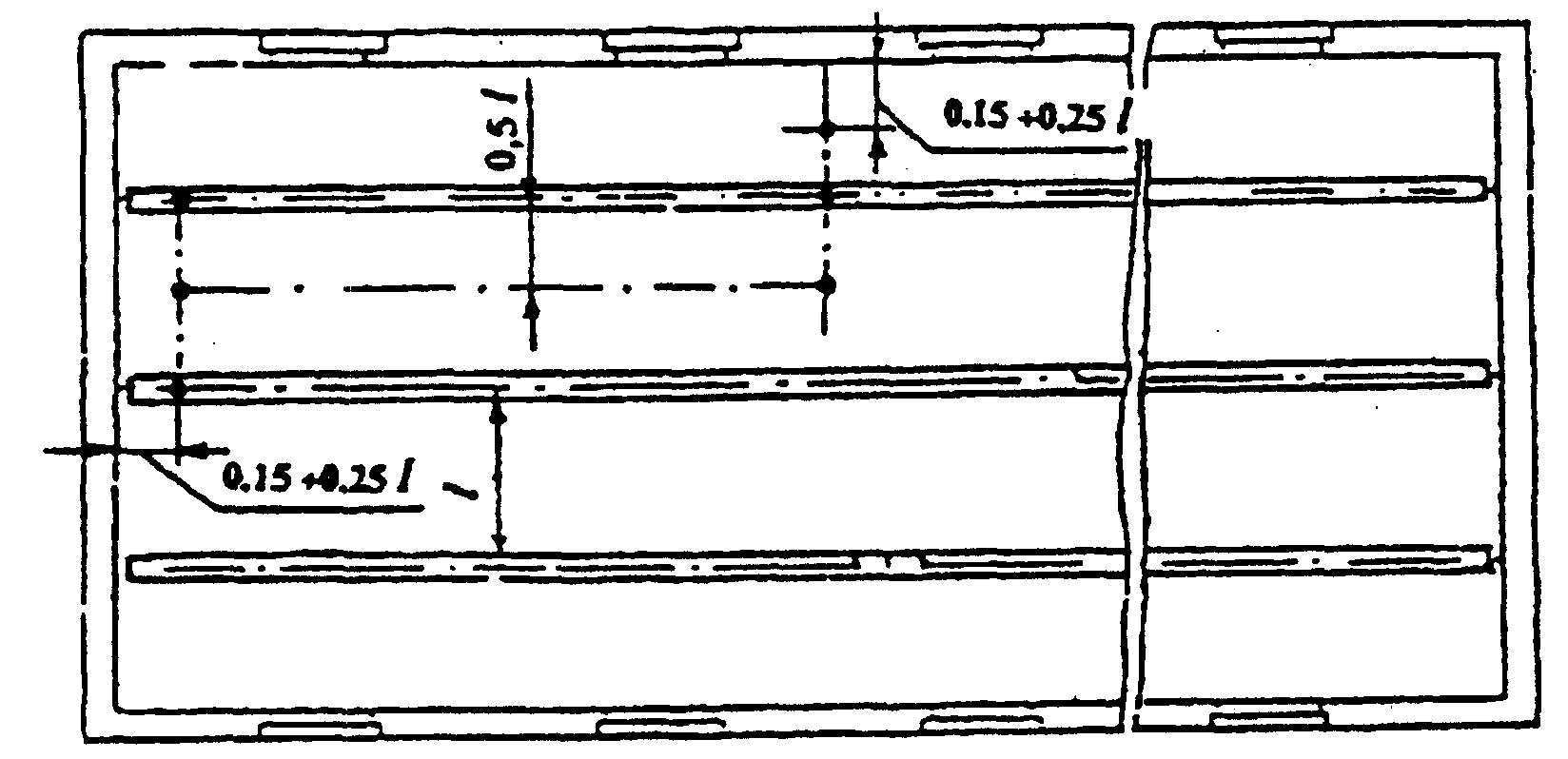

Рисунок А2. Расположение контрольных точек при измерении минимальной освещенности помещения от светильников, принимаемых
за линейные излучатели
- контрольная точка;
- светильник;

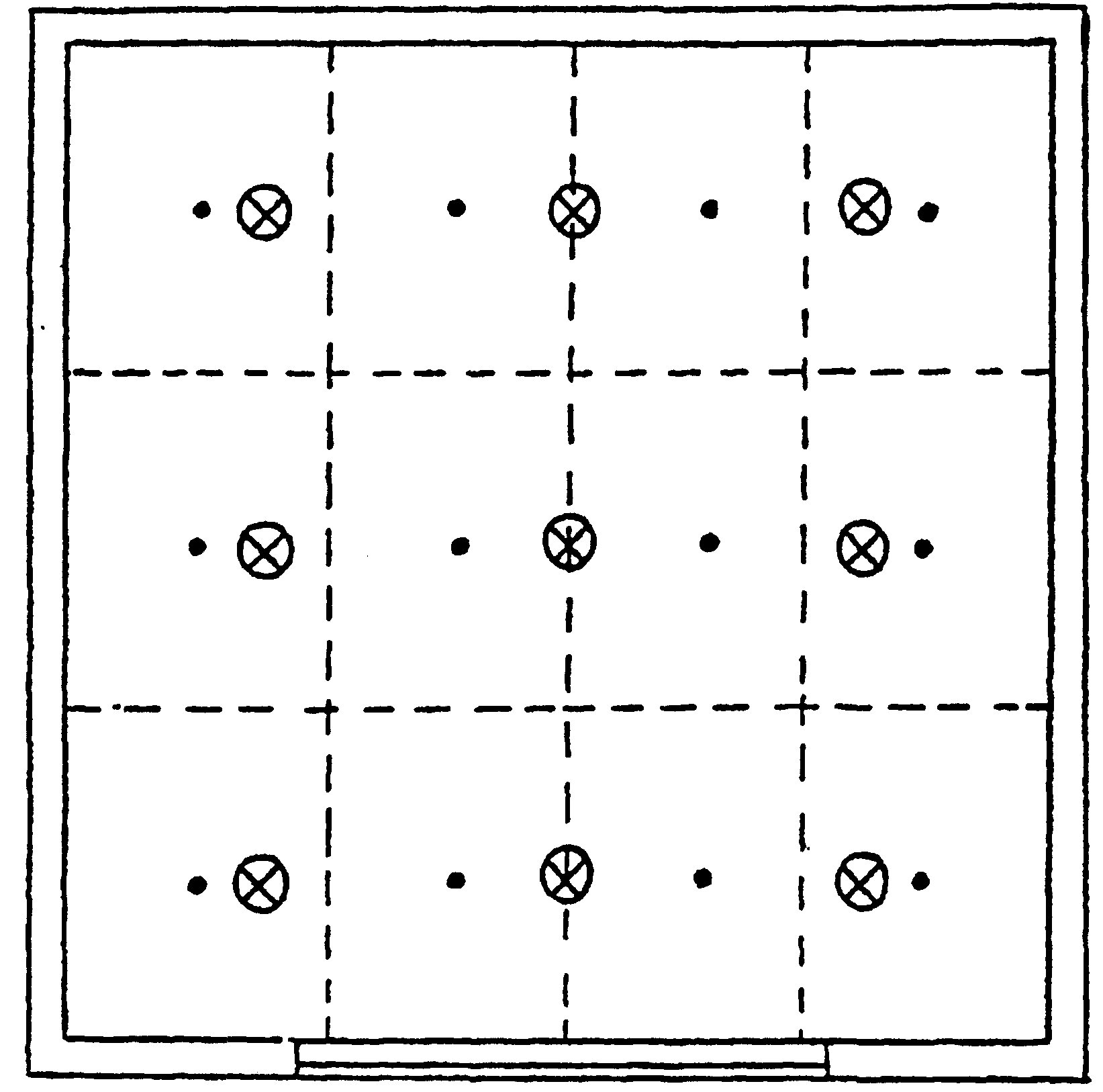

- условная сетка раздела площади помещения на равные частисредней освещенности в помещении
- контрольная точка;
- светильник;средней освещенности улиц при одностороннем
однорядном расположении светильников
- контрольная точка;
- светильникРисунок А5. Расположение контрольных точек при измерении
средней освещенности улиц при двухстороннем
прямоугольном расположении светильников
- контрольная точка;
- светильникРисунок А6. Расположение контрольных точек при измерении
средней освещенности улиц при двухстороннем
шахматном расположении светильников
- контрольная точка;
- светильникРисунок А7. Расположение контрольных точек при измерении
средней освещенности улиц при осевом однорядном
расположении светильников
- контрольная точка;
- светильникРисунок А8. Расположение контрольных точек при измерении
средней освещенности улиц при осевом двухрядном
расположении светильников
- контрольная точка;

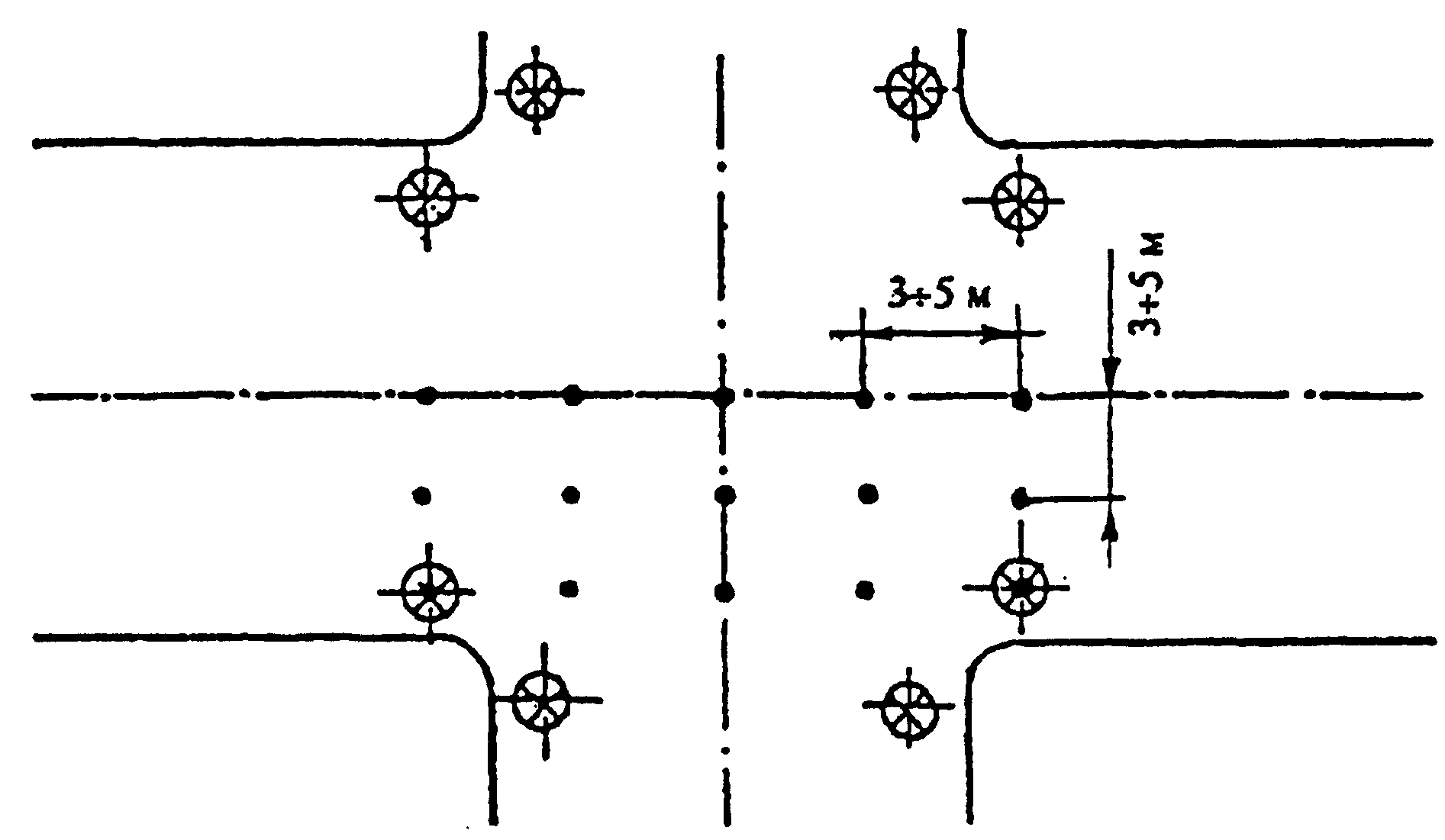

- светильникРисунок А9. Расположение контрольных точек при
измерении средней освещенности улиц на перекрестке
- контрольная точка;
- светильниксредней освещенности улиц в местах закругления
(рекомендуемое)
Протокол измерений освещенности в производственных
и общественных помещениях
Наименование (номер) помещения ______________________________.
Номер прибора ________. Дата проведения измерений ___________.
Напряжение сети: U = 0 _____________________, U =
1 (в начале измерений) 2
____________________.
(в конце измерений)
Наименование действующего нормативного документа ____________.
Состояние осветительной установки ___________________________.
??????????????????????????????????????????????????????????????????????????????
?N кон-?Место ?Плоскость? Освещенность, лк ?Заключение?
?троль-?изме- ?измерения???????????????????????????????????????????о степени ?
?ных ?рения,?(горизон-? измеренная ? фактическая ?нормируемая ?соответст-?
?точек ?наиме-?тальная, ???????????????????????????????????????????вия осве- ?
? ?нова- ?верти- ?Комбини- ?Об-?Комбини- ?Об-?Комбини- ?Об-?щенности ?
? ?ние ?кальная, ?рованное ?щее?рованное ?щее?рованное ?щее?на рабочем?
? ?рабо- ?наклон- ?освещение?ос-?освещение?ос-?освещение?ос-?месте ?
? ?чей ?ная) - ???????????ве-???????????ве-???????????ве-?действую- ?
? ?по- ?высота от?об-?общее?ще-?об-?общее?ще-?об-?общее?ще-?щим нормам?
? ?верх- ?пола, м ?щее?+ ?ние?щее?+ ?ние?щее?+ ?ние? ?
? ?ности ? ? ?мест-? ? ?мест-? ? ?мест-? ? ?
? ? ? ? ?ное ? ? ?ное ? ? ?ное ? ? ?
??????????????????????????????????????????????????????????????????????????????
? 1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ?10 ? 11 ?12 ? 13 ?
??????????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ? ? ? ? ? ?
Заключение по обследованию осветительной установки ??????????????.
Протокол измерения цилиндрической освещенности
в помещениях общественных зданий
Наименование (номер) помещения __________________________________.
Номер прибора ____________. Дата проведения измерений ___________.
Напряжение сети: U = ________________________, U =
1 (в начале измерений) 2
____________________.
(в конце измерений)
Наименование действующего нормативного документа _________________
_________________________________________________________________.
Состояние осветительной установки _______________________________.
??????????????????????????????????????????????????????????????????
?N ? Цилиндрическая освещенность, лк ?
?контроль-????????????????????????????????????????????????????????
?ных точек? измеренная ? средняя ?фактическая ?нормируемая ?
? ???????????????????? Е ? Е ? Е ?
? ? Е ? Е ?Е ? Е ? ср ? ф ? н ?
? ? 1 ? 2 ? 3 ? 4 ? ? ? ?
??????????????????????????????????????????????????????????????????
? 1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ?
??????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
Заключение по обследованию осветительной установки ___________
_____________________________________________________________.
Протокол измерения освещенности в установках
наружного освещения
Наименование освещаемого пространства _______________________.
Номер прибора ___________. Дата проведения измерений ________.
Напряжение сети: U = ______________________, U =
1 (в начале измерений) 2
___________________.
(в конце измерений)
Наименование действующего нормативного документа ____________.
_____________________________________________________________.
Состояние осветительной установки ___________________________.
??????????????????????????????????????????????????????????????????
? N ? Освещенность, лк ?
?контрольных ?????????????????????????????????????????????????????
? точек ? измеренная ?средняя?фактическая?нормируемая?
? ????????????????????? Е ? Е ? Е ?
? ? Е ? Е ?....?Е ? ср ? ф ? н ?
? ? 1 ? 2 ? ? 15 ? ? ? ?
??????????????????????????????????????????????????????????????????
? 1 ? 2 ? 3 ? 4 ? 15 ? 16 ? 17 ? 18 ?
??????????????????????????????????????????????????????????????????
Заключение по обследованию осветительной установки ___________
_____________________________________________________________.
Протокол измерения коэффициентов
естественной освещенности
Адрес обследуемого объекта __________________________________.
Дата измерения ______________. Время измерения ______________.
Наименование действующего нормативного документа _____________
_____________________________________________________________.
1. Характеристика помещения:
этаж (высота над уровнем земли) ___________________________
расположение светопроемов (ссылка на прилагаемый план,
разрез помещения), ориентация ____________________________.
2. Характеристики светопроемов:
светопрозрачное заполнение, его состояние _________________
наличие и наименование солнцезащитных устройств __________.
3. Отделка поверхностей помещения ___________________________.
4. Наличие в помещении оборудования, мебели _________________.
5. Наличие озеленения, противостоящих зданий ________________.
6. План участка с указанием этажности противостоящих зданий.
Результаты измерения КЕО
??????????????????????????????????????????????????????????????????
?N точек?Время ?Е (внутри?Е (вне ? е ,% ?
?в поме-?измере-? вн ? нар ??????????????????????????
?щении ?ния ?помещения),?помещения),?для каждого?среднее для ?
? ? ? лк ? лк ? измерения ?каждой точки?
??????????????????????????????????????????????????????????????????
? ? ? ? ? ? ?
? ????????????????????????????????????????????? ?
? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
? ? ? ? ? ? ?
? ????????????????????????????????????????????? ?
? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
? ? ? ? ? ? ?
? ????????????????????????????????????????????? ?
? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
? ? ? ? ? ? ?
? ????????????????????????????????????????????? ?
? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
? ? ? ? ? ? ?
? ????????????????????????????????????????????? ?
? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Заключение о естественном освещении помещения ________________
_____________________________________________________________.
(справочное)
??????????????????????????????????????????????????????????????????
? Тип источника света в ? Значения поправочных ?
? осветительной установке ? коэффициентов ?
??????????????????????????????????????????????????????????????????
?Лампы накаливания ?1,0 ?
??????????????????????????????????????????????????????????????????
?Люминесцентные лампы типов: ? ?
? ЛБ ?1,17 ?
? ЛХБ ?1,15 ?
? ЛЕ ?1,01 ?
? ЛД ?0,99 ?
? ЛДС ?0,99 ?
? ЛХЕ ?0,98 ?
??????????????????????????????????????????????????????????????????
?Лампы типа ДРЛ ?1,09 ?
??????????????????????????????????????????????????????????????????
?Металлогалогенные лампы типов:? ?
? ДРИ 400 ?1,22 ?
? ДРИ 1000-1 ?1,06 ?
? ДРИ 3500-1 ?1,03 ?
? ДРИШ 575 ?0,93 ?
? ДРИШ 2500 ?0,98 ?
? ДНаТ ?1,23 ?
??????????????????????????????????????????????????????????????????
? Примечание. В зависимости от применяемых источников света?
?показания люксметров Ю-116 и Ю-117 должны быть умножены на?
?поправочные коэффициенты. ?
??????????????????????????????????????????????????????????????????
(рекомендуемое)
1. Люксметр "Кварц-21" ПО "Кварц" (Россия).
2. Фотометр типа 1105 фирмы "Брюль и Къер" (Дания).
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/22/gost_20699.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
