"ГОСТ 12818-80. Межгосударственный стандарт. Фланцы литые из ковкого чугуна на P_у от 1,6 до 4,0 МПа (от 16 до 40 кгс/см²). Конструкция и размеры"

(введен в действие Постановлением Госстандарта СССР от 20.05.1980 N 2239)

(ред. от 01.04.1992)

"ГОСТ 12818-80. Межгосударственный стандарт. Фланцы литые из ковкого чугуна на Pу от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2). Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 20.05.1980 N 2239)
(ред. от 01.04.1992)

Введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 20 мая 1980 г. N 2239

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ФЛАНЦЫ ЛИТЫЕ ИЗ КОВКОГО ЧУГУНА НА P_у

ОТ 1,6 ДО 4,0 МПа (ОТ 16 ДО 40 кгс/см²)

КОНСТРУКЦИЯ И РАЗМЕРЫ

Cast malleable iron flanges for P_nom

from 1,6 to 4,0 MPa (from 16 to 40 kgf/cm²).

Design and dimensions

ГОСТ 12818-80

Список изменяющих документов

(в ред. Изменения N 1, утв. в декабре 1987 г.,

Изменения N 2, утв. в апреле 1992 г.)

Группа Г18

МКС 23.040.60

ОКП 37 9941

Взамен

ГОСТ 12817-67,

ГОСТ 12818-67,

ГОСТ 12819-67

Постановлением Государственного комитета СССР по стандартам от 20 мая 1980 г. N 2239 дата введения установлена

1 января 1983 года

Ограничение срока действия снято Постановлением Госстандарта от 15.04.92 N 402

Издание (июль 2003 г.) с Изменениями N 1, 2, утвержденными в декабре 1987 г., апреле 1992 г. (ИУС 4-88, 7-92).

1. Настоящий стандарт распространяется на фланцы литой арматуры, соединительных частей, машин, приборов, патрубков аппаратов и резервуаров из ковкого чугуна на условное давление P_у от 1,6 до 4,0 МПа (от 16 до 40 кгс/см²) и температуру среды от 243 до 673 К (от минус 30 до плюс 400 °C).

Требования пп. 1 - 3; 5; 7 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми.

(Измененная редакция, Изм. N 2).

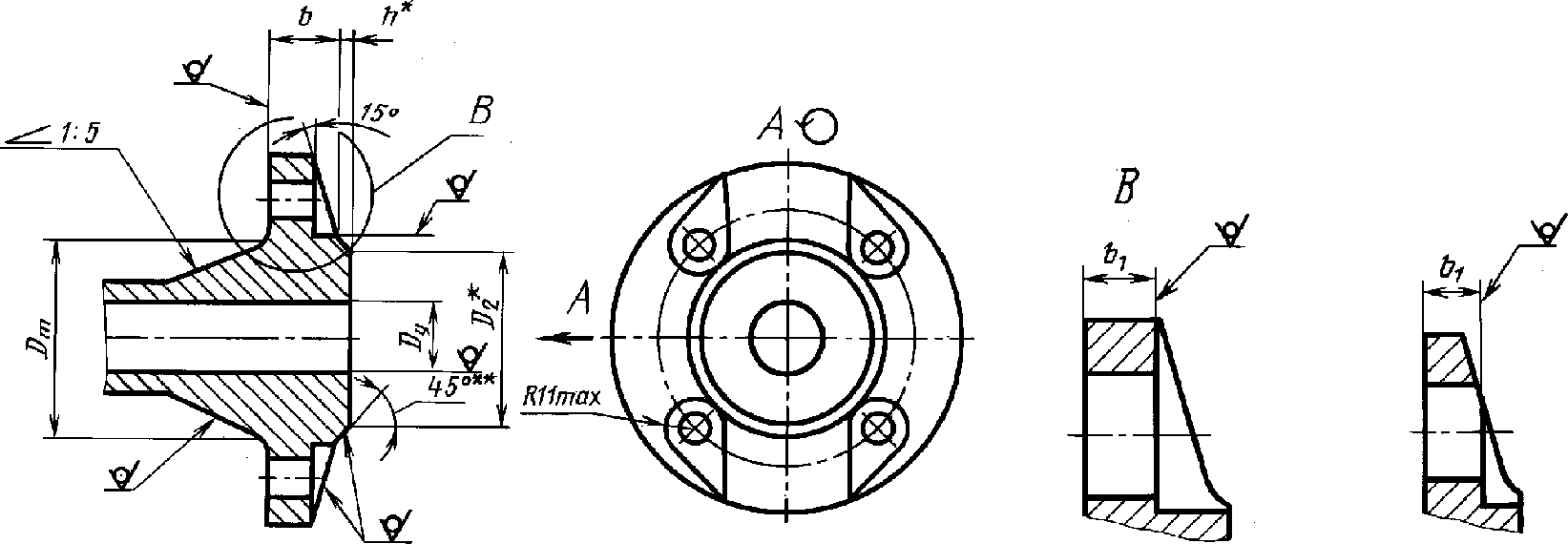

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблице.

3. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80.

4. Предельные отклонения размеров отливок - по 9-му классу точности ГОСТ 26645-85.

(Измененная редакция, Изм. N 2).

5. Неуказанные размеры и предельные отклонения - по рабочим чертежам, утвержденным в установленном порядке.

6. Допускается изготовление фланцев D_у 15 мм без скоса под углом 15° и выемки по радиусу R 11 max, а также квадратных фланцев со скосом от 8 до 15°.

7. Технические требования, материал фланцев, крепежных деталей и прокладок - по ГОСТ 12816-80.

--------------------------------

<*> D₂ и h - по ГОСТ 12815-80.

<**> Допускается выполнять скругление.

Размеры в мм

Проход условный D_у	P_у, МПа (кгс/см²)
	1,6 (16)			2,5 и 4,0 (25 и 40)
	b	b₁	D_m	b	b₁	D_m
15	12	8	38	14	8	38
20			44			44
25			49			49
32	13	10	62	15	10	62
40	13		70	15		70
50	15		80	17		80
65	17		106	19		106
80	19		116	21		116
