"ГОСТ 21.110-95. Система проектной документации для строительства. Правила выполнения спецификации оборудования, изделий и материалов"
(утв. Постановлением Минстроя РФ от 05.06.1995 N 18-55)

1. Разработан Государственным предприятием - Центром методологии, нормирования и стандартизации в строительстве (ГП ЦНС), Государственным проектным и конструкторским институтом Проектмонтажавтоматика и Государственным проектным, конструкторским и научно-исследовательским институтом СантехНИИпроект.

Внесен Минстроем России.

2. Принят Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 19 апреля 1995 г.

За принятие стандарта проголосовали:

3. Введен в действие с 1 июня 1995 г. в качестве государственного стандарта Российской Федерации постановлением Минстроя России от 05.06.1995 N 18-55.

4. Взамен ГОСТ 21.109-80, ГОСТ 21.110-82 и ГОСТ 21.111-84.

Настоящий стандарт устанавливает требования к выполнению спецификации оборудования, изделий и материалов к основным комплектам рабочих чертежей зданий и сооружений различного назначения.

В настоящем стандарте использована ссылка на ГОСТ 21.101-93 СПДС. Основные требования к рабочей документации.

В настоящем стандарте применяют следующий термин.

Спецификация оборудования, изделий и материалов - текстовый проектный документ, определяющий состав оборудования, изделий и материалов, предназначенный для комплектования, подготовки и осуществления строительства.

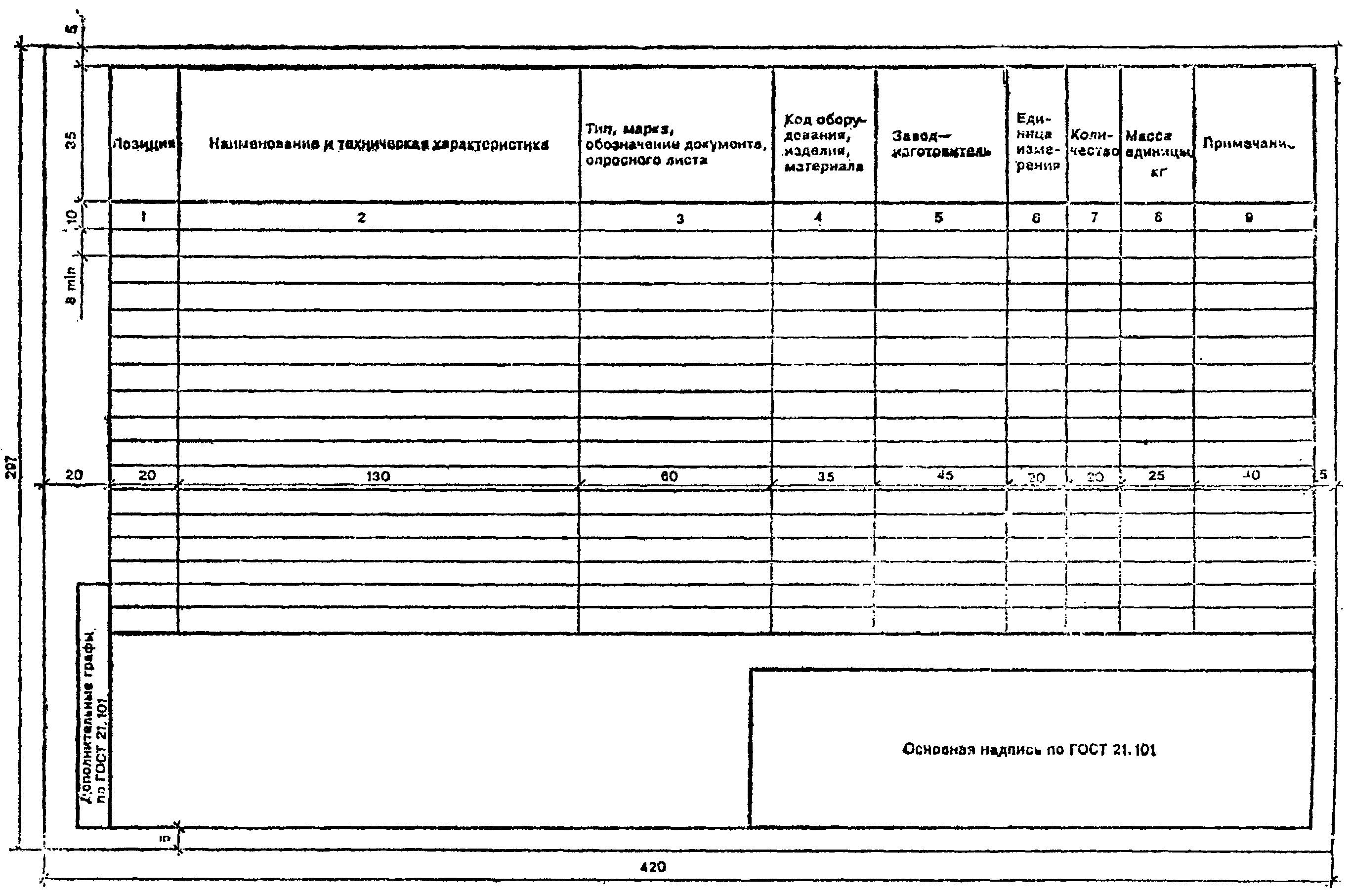

4.1. Спецификацию оборудования, изделий и материалов (далее - Спецификация) составляют по форме 1 ко всем основным комплектам рабочих чертежей (кроме основных комплектов рабочих чертежей строительных конструкций).

4.2. В Спецификацию включают все оборудование, изделия и материалы, предусмотренные рабочими чертежами соответствующего основного комплекта.

4.3. Спецификацию, как правило, составляют по разделам (подразделам), состав которых и последовательность записи в них оборудования, изделий и материалов устанавливаются соответствующими стандартами СПДС.

Наименование каждого раздела (подраздела) записывают в виде заголовка в графе 2 и подчеркивают.

4.4. В Спецификацию не включают отдельные виды изделий и материалы, номенклатуру и количество которых определяет строительно-монтажная организация, исходя из действующих технологических и производственных норм.

4.5. В Спецификации указывают:

- в графе 1 - позиционные обозначения оборудования, изделия, предусмотренные рабочими чертежами соответствующего основного комплекта;

- в графе 2 - наименование оборудования, изделия, материала, их техническую характеристику в соответствии с требованиями стандартов, технических условий и другой технической документации, а также другие необходимые сведения. При записи материала указывают его условное обозначение, установленное в стандарте или другом нормативном документе;

- в графе 3 - тип, марку оборудования, изделия, обозначение стандарта, технических условий или другого документа, а также обозначение опросного листа;

- в графе 4 - код оборудования, изделия, материала по классификатору продукции;

- в графе 5 - наименование завода-изготовителя оборудования (для импортного оборудования - страну, фирму);

- в графе 6 - обозначение единицы измерения;

- в графе 7 - количество оборудования, изделий, материалов;

- в графе 8 - массу единицы оборудования, изделия в килограммах. Допускается для тяжелого оборудования указывать массу в тоннах. Для оборудования (массой до 25 кг), не требующего при монтаже применения подъемно-транспортных средств, графу допускается не заполнять;

- в графе 9 - дополнительные сведения.

4.6. В Спецификации, при записи оборудования и изделий индивидуального изготовления, графы 4 и 5 не заполняют, а в графе 8 указывают ориентировочную массу единицы оборудования.

4.7. Спецификацию оборудования, изделий и материалов оформляют в качестве самостоятельного документа, которому присваивают обозначение, состоящее из обозначения соответствующего основного комплекта рабочих чертежей по ГОСТ 21.101 и, через точку, шифра С.

Пример: 2345-11-ТХ.С, 2345-11-ОВ.С, 2345-11-АТХ.С.

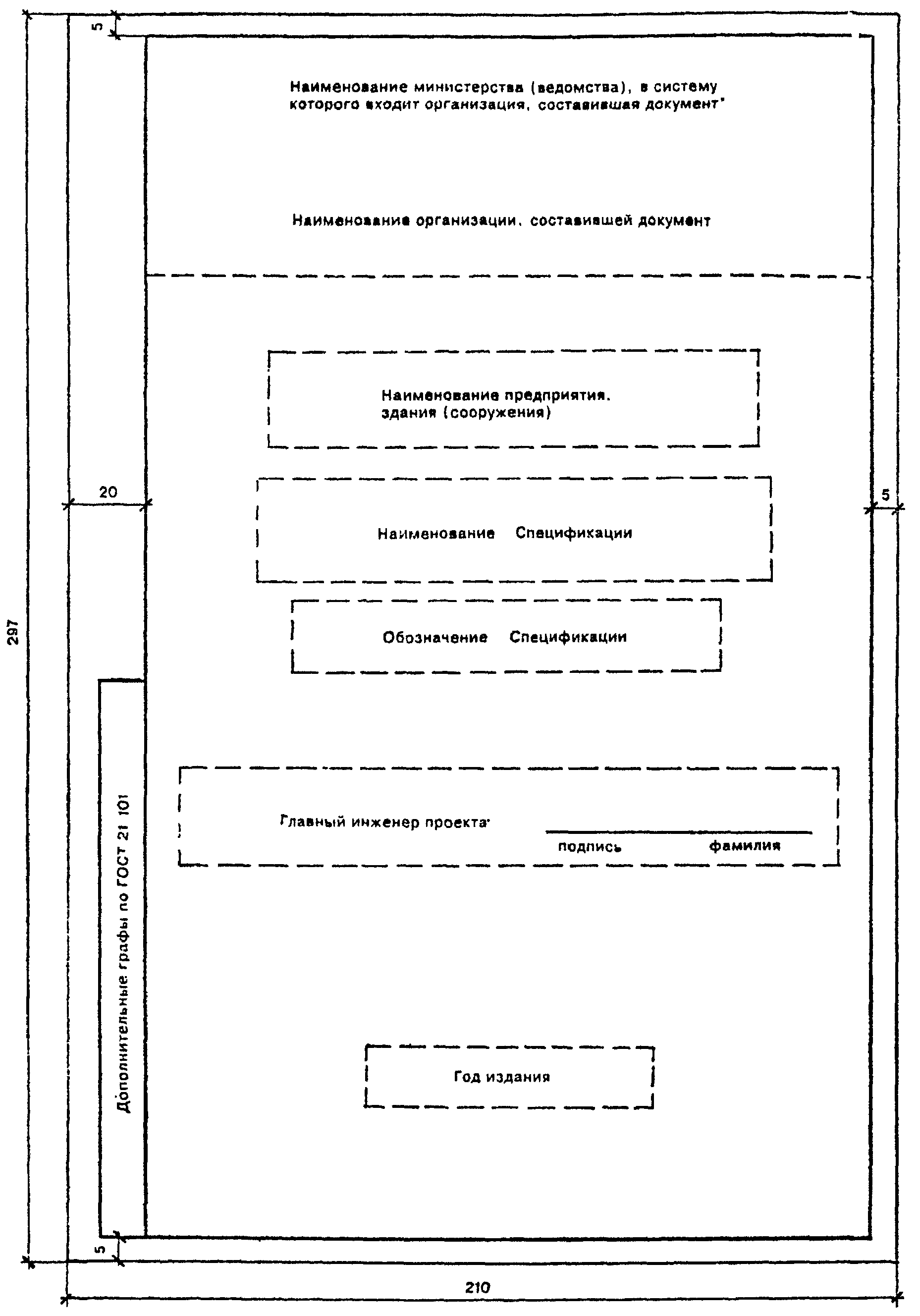

4.8. Первым листом Спецификации является титульный лист, выполняемый по форме 2.

--------------------------------

<*> Наименование министерства (ведомства) допускается не указывать.

Допускается титульный лист не выполнять. В этом случае на первом листе Спецификации вместо основной надписи по форме 5 выполняют основную надпись по форме 3 ГОСТ 21.101.

4.9. Спецификацию оборудования, изделий и материалов включают в ведомость ссылочных и прилагаемых документов (форма 2 ГОСТ 21.101), в раздел "Прилагаемые документы" и выдают заказчику в количестве, установленном для рабочих чертежей.
