Утвержден и введен в действие
Постановлением Госстандарта СССР
от 29 марта 1988 г. N 881
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗОЛЯТОРЫ ЛИНЕЙНЫЕ ПОДВЕСНЫЕ ТАРЕЛЬЧАТЫЕ
ТИПЫ, ПАРАМЕТРЫ И РАЗМЕРЫ
Line suspension disk insulators.
Types, parameters and dimensions
ГОСТ 27661-88
Е
Список изменяющих документов
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 20.09.1989 N 2801)
Группа Е35
ОКСТУ 3493
Срок действия
с 1 января 1989 года
до 1 января 1994 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством энергетики и электрификации СССР.
Исполнители: С.Т. Фролов, канд. техн. наук; В.Г. Хлыстов; Т.К. Тюрина; Н.П. Милюкова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 29.03.1988 N 881.
3. Срок первой проверки - 1993 г.
Периодичность проверки - 5 лет.
4. Стандарт полностью соответствует международному стандарту МЭК 305 (1978 г.).
5. Введен впервые.
6. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, ? Номер пункта,
на который дана ссылка ? подпункта, приложения
??????????????????????????????????????????????????????????????????
ИС NORMPROD: примечание.
Взамен ГОСТ 6490-83 Постановлением Госстандарта РФ от
12.04.1995 N 212 с 1 января 1996 года введен в действие
ГОСТ 6490-93.
ГОСТ 6490-83 ?Вводная часть
ГОСТ 15150-69 ?1.5
ГОСТ 20419-83 ?1.3
ГОСТ 27396-87 ?3.1, Приложение 1
Настоящий стандарт распространяется на линейные подвесные тарельчатые стеклянные и фарфоровые изоляторы, изготовляемые для нужд народного хозяйства и для экспорта.
Стандарт устанавливает основные параметры и размеры для вновь разрабатываемых и модернизируемых изоляторов.
Изоляторы должны соответствовать требованиям ГОСТ 6490-83.
1. ТИПЫ ИЗОЛЯТОРОВ
1.1. Тип изолятора определяется классом, материалом изоляционной детали и ее конфигурацией.
1.2. Класс изолятора соответствует значению нормированной разрушающей механической (для стеклянных изоляторов) или электромеханической (для фарфоровых изоляторов) силы в килоньютонах и выбирается из ряда: 40, 60, 70, 80, 100, 120, 160, 190, 210, 240, 300, 400 и 530.
Примечание. В народном хозяйстве не рекомендуется применять изоляторы классов 60, 80, 100, 190 и 240.
1.3. Изоляционная деталь должна изготовляться из электротехнического фарфора по ГОСТ 20419-83 или электроизоляционного стекла, подвергнутого закалке.

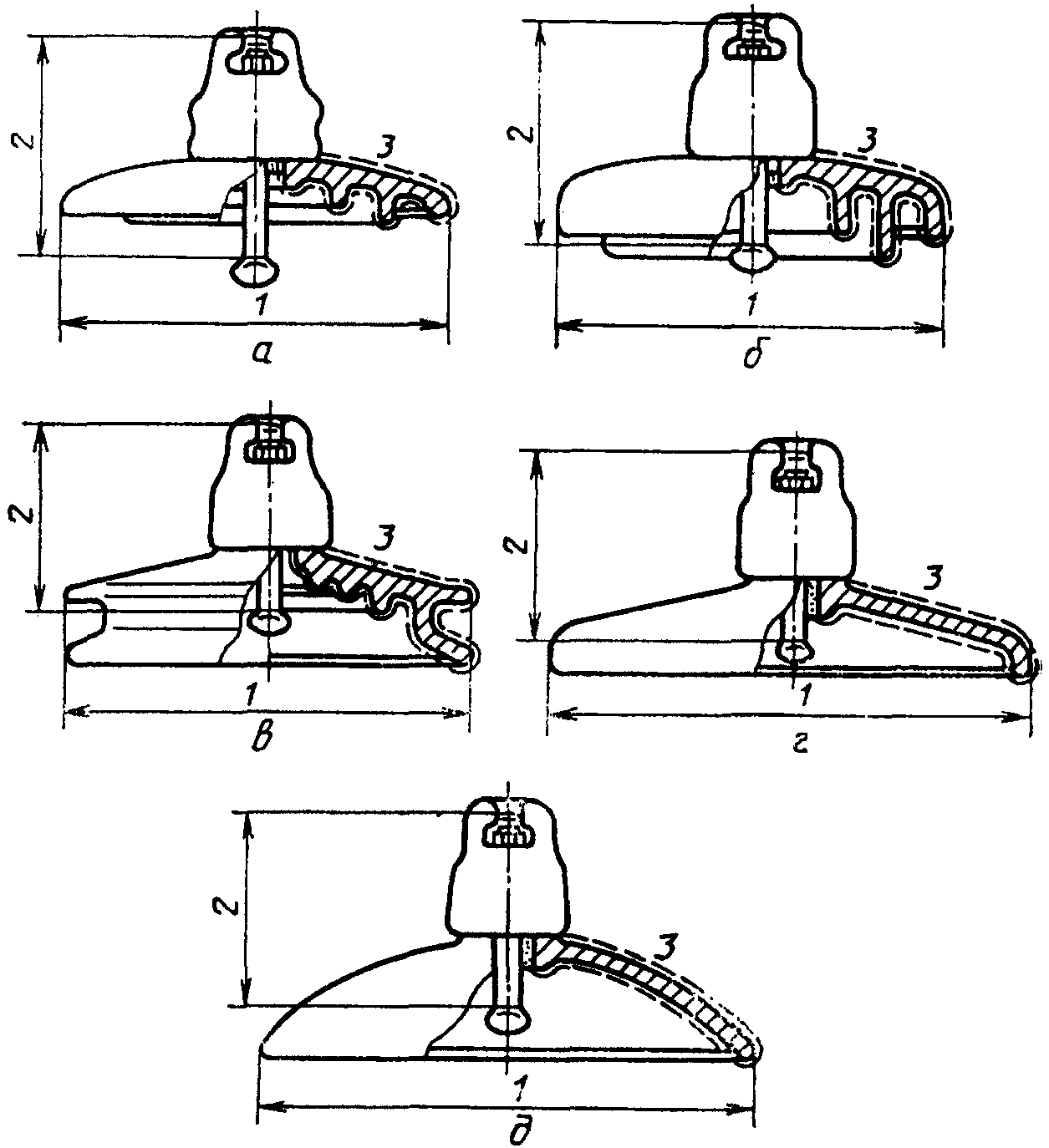

1.4. Конфигурация изоляционной детали указана на чертеже:
а - нормальное исполнение;
б - д - специальное исполнение.
а - со слаборазвитой поверхностью изоляционной детали;
б - с увеличенным вылетом ребра (В); в - двукрылая (Д);
г - коническая (К); д - сферическая (С); 1 - диаметр;
2 - строительная высота; 3 - длина пути утечки
Примечание. В скобках приведено условное обозначение конфигурации изоляционной детали. Изоляторы нормального исполнения буквы в условном обозначении не имеют.
1.5. Условное обозначение изолятора должно содержать тип и шифр изолятора.
Буквы и цифры типа означают:
первая - П - вид изолятора - подвесной,
вторая - С - Ф - материал изоляционной детали: С - стекло, Ф - фарфор,
третья - В, Д, К, С - условное обозначение конфигурации изоляционной детали в соответствии с п. 1.4;
цифры - 40, 70, ... - класс изолятора;
четвертая, следующая после цифр - А, Б, В, Г, ... - модификация (модернизация) изолятора;
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 20.09.1989 N 2801)
цифры и буквы шифра означают:
первая - строительную высоту:
1 - большая,
2 - малая,
0 - конструкция, выполненная с одной строительной высотой;
вторая - тип или группу материала:
1 - стекло щелочное,
2 - стекло малощелочное,
3 - фарфор подгруппы 110.1,
4 - фарфор подгруппы 120;
третья - род тока, для которого предназначен изолятор:
1 - постоянный;
2 - переменный;
(абзац введен Изменением N 1, утв. Постановлением Госстандарта СССР от 20.09.1989 N 2801)
буквы - обозначение типа замка по ГОСТ 12253-88 и климатическое исполнение по ГОСТ 15150-69. Допускается обозначение климатического исполнения УХЛ не указывать.
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 20.09.1989 N 2801)
Тип изолятора указывают при маркировке изделия, шифр - в товаросопроводительной документации и при заказе.
Пример условного обозначения изолятора подвесного фарфорового со сферической формой изоляционной детали, класса 70, индекс модернизации А, с большой строительной высотой, из фарфора подгруппы 110.1 для переменного тока, с замком марки V-шплинтообразным, климатического исполнения Т:
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 20.09.1989 N 2801)
Изолятор ПФС70А 132VT ТУ ...
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 20.09.1989 N 2801)
Классы и обозначения изоляторов приведены в Приложении 2.
2. ОСНОВНЫЕ ПАРАМЕТРЫ
2.1. Основные параметры изоляторов приведены в табл. 1.
Таблица 1
???????????????????????????????????????????????????????????????????????????
Класс ? Механическая ? Механическая ?Пробивное напряжение
изолятора ?(электромеханическая)? разрушающая сила ?промышленной частоты
? разрушающая сила ? остатка изолятора ? в изоляционной
? кН, не менее ? из стекла, кН, ?среде, кВ, не менее
? ? не менее ?
???????????????????????????????????????????????????????????????????????????
40 ? 40 ? 32 ? 100
60 ? 60 ? 48 ? 130
70 ? 70 ? 56 ? 130
80 ? 80 ? 64 ? 130
100 ? 100 ? 80 ? 130
120 ? 120 ? 96 ? 130
160 ? 160 ? 128 ? 130
190 ? 190 ? 152 ? 130
210 ? 210 ? 168 ? 130
240 ? 240 ? 192 ? 130
300 ? 300 ? 240 ? 130
400 ? 400 ? 320 ? 130
530 ? 530 ? 424 ? 130
Примечания. 1. Параметры: механическая разрушающая сила - для стеклянных, а электромеханическая - для фарфоровых изоляторов.
2. Механическая разрушающая сила остатка изолятора - после выдержки не менее месяца с момента сборки изолятора.
3. ОСНОВНЫЕ РАЗМЕРЫ
3.1. Основные размеры изолятора приведены в табл. 2.
Таблица 2
???????????????????????????????????????????????????????????????????????????
Класс ? Максимальный ? Номинальная ? Минимальная ? Стандартное
изолятора?номинальный диаметр?строительная ? номинальная ? сферическое
? изоляционной ? высота, мм ? длина пути ? соединение
? детали, мм ? ? утечки, мм ?по ГОСТ 27396-87
???????????????????????????????????????????????????????????????????????????
40 ? 175 ? 100 ? 185 ? 11
40 ? 175 ? 110 ? 185 ? 11
60 ? 255 ? 127 ? 280 ? 16
60 ? 255 ? 146 ? 280 ? 16
70 ? 255 ? 127 ? 280 ? 16
70 ? 255 ? 146 ? 280 ? 16
80 ? 255 ? 127 ? 280 ? 16
80 ? 255 ? 146 ? 280 ? 16
100 ? 255 ? 127 ? 280 ? 16
100 ? 255 ? 146 ? 280 ? 16
120 ? 255 ? 146 ? 280 ? 16
120 ? 280 ? 170 ? 330 ? 16
160 ? 280 ? 146 ? 300 ? 20
160 ? 300 ? 170 ? 330 ? 20
190 ? 300 ? 170 ? 330 ? 24
190 ? 320 ? 195 ? 370 ? 24
210 ? 300 ? 170 ? 330 ? 20
210 ? 320 ? 195 ? 370 ? 20
240 ? 300 ? 170 ? 330 ? 20
300 ? 320 ? 195 ? 370 ? 24
400 ? - ? 205 ? - ? 28
400 ? - ? 220 ? - ? 28
530 ? - ? 240 ? - ? 32
530 ? - ? 255 ? - ? 32
Примечания. 1. Номинальные значения основных размеров изоляторов конкретного типа должны быть согласованы между изготовителем и потребителем.
2. Для изоляторов классов 400 и 530, применяемых на воздушных линиях ультравысокого напряжения, диаметр изоляционной детали и длину пути утечки устанавливают по согласованию между изготовителем и потребителем.
3. Для изоляторов специального исполнения допускаются другие значения диаметра изоляционной детали и строительной высоты, согласованные между изготовителем и потребителем.
(примечание 3 введено Изменением N 1, утв. Постановлением Госстандарта СССР от 20.09.1989 N 2801)
3.2. Допускаемые отклонения от номинальной строительной высоты изолятора должны быть не более +/- (0,03h + 0,3) мм,
где h - номинальная строительная высота, мм.
Допускаемые отклонения от номинальной длины пути утечки и диаметра должны быть не более:
+/- (0,040a + 1,5) мм при a <= 300 мм;
+/- (0,025a + 6,0) мм при a > 300 мм,
где a - номинальный размер, мм.
3.3. Типы, коды ОКП, параметры и размеры изоляторов, применяемых для нужд народного хозяйства, приведены в Приложении 1.
Приложение 1
Справочное
ТИПЫ, КОДЫ ОКП, ПАРАМЕТРЫ И РАЗМЕРЫ
ЛИНЕЙНЫХ ПОДВЕСНЫХ ТАРЕЛЬЧАТЫХ ИЗОЛЯТОРОВ
Таблица 3
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Тип ? Код ОКП ?Чер-?Меха- ?Меха- ?Пробив-?Диаметр?Строи- ? Длина ?Сфери- ?Напряжение, кВ, не менее ? Масса, кг
изоля- ? ?теж ?ничес-?ничес-?ное ?изоля- ?тельная ? пути ?ческое ???????????????????????????
тора ? ? ?кая ?кая ?напря- ?ционной?высота, ?утечки, ?соеди- ?выдержи- ?выдер-?по ?
? ? ?(элек-?сила ?жение ?детали,?мм ? мм ?нение ?ваемое ?живае-?уровню?
? ? ?троме-?остат-?промыш-?мм ? ? ?по ГОСТ ?импульсное ?мое ?радио-?
? ? ?хани- ?ка ?ленной ? ? ? ?27396-87? ?часто-?помех ?
? ? ?чес- ?изоля-?частоты? ? ? ? ?????????????той ????????
? ? ?кая) ?тора, ?в изо- ? ? ? ? ?поло-?отри-?50 Гц ?86?60 ?
? ? ?разру-?кН, не?ляцион-? ? ? ? ?жи- ?ца- ?под ?дБ?дБ ?
? ? ?шающая?менее ?ной ? ? ? ? ?тель-?тель-?дождем? ? ?
? ? ?сила, ? ?среде, ? ? ? ? ?ной ?ной ? ? ? ?
? ? ?кН, не? ?кВ, не ? ? ? ? ?по- ?по- ? ? ? ?
? ? ?менее ? ?менее ? ? ? ? ?ляр- ?ляр- ? ? ? ?
? ? ? ? ? ? ? ? ? ?ности?ности? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Изоляторы нормального исполнения
? ? ? ? ? ? +2 ? +3,5 ? ? ? ? ? ? ? ?
ПС40А ? - ? а ? 40 ? 32 ? 100 ?175 ?110 ?185+/-9 ? 11 ? 70 ? 70 ? 33 ?25? - ?1,50+/-0,10
? ? ? ? ? ? -1,5? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? +0,30
ПС70Д ?34 9381 0001? а ? 70 ? 56 ? 130 ?255+/-2?127+/-4 ?303+/-13? 16 ? 100 ? 100 ? 40 ?25?20 ?3,40
? ? ? ? ? ? ?146+/-4 ? ? ? ? ? ? ? ? -0,23
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от
20.09.1989 N 2801)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
ПС70Е ?34 9381 0019? а ? 70 ? 56 ? 130 ?255+/-2?127+/-4 ?303+/-13? 16 ? 100 ? 100 ? 40 ?25?20 ?3,40+/0,20
? ? ? ? ? ? ?146+/-4 ? ? ? ? ? ? ? ?
? ? ? ? ? ? +7 ? ? ? ? ? ? ? ? ?
ПФ70В ?34 9351 0002? а ? 70 ? - ? 130 ?270 ?146+/-4 ?340+/-10? 16 ? 110 ? 110 ? 45 ?25?20 ?4,80+/0,30
? ? ? ? ? ? -3 ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? +0,30
ПС120Б ?34 9381 0003? а ? 120 ? 96 ? 130 ?255+/-2?146+/-4 ?320+/-14? 16 ? 100 ? 100 ? 40 ?30?20 ?4,20
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? -0,20
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
ПС160В ?34 9381 0011? а ? 160 ? 128 ? 130 ?280+/-2?146+/-4 ?370+/-15? 20 ? 110 ? 115 ? 45 ?35?20 ?6,30+/-0,30
? ? ? ? ? ? ?170+/-5 ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
ПС210В ?34 9381 0017? а ? 210 ? 168 ? 130 ?300+/-2?170+/-5 ?370+/-15? 20 ? 110 ? 110 ? 45 ?40? - ?7,30+/-0,40
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
ПС300В ?34 9381 0022? а ? 300 ? 240 ? 130 ?320+/-2?195+/-6 ?385+/-15? 24 ? 130 ? 130 ? 50 ?40? - ?10,00+/-0,50
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
ПС400Б ?34 9381 0021? а ? 400 ? 320 ? 130 ?390+/-2?205+/-6 ?475+/-15? 28 ? 130 ? 130 ? 55 ?40? - ?15,0+/-0,50
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от
20.09.1989 N 2801)
Изоляторы специального исполнения
ПСД70Е ?34 9381 0018? в ? 70 ? 56 ? 130 ?270+/-3?127+/-4 ?411+/-16? 16 ? 110 ? 110 ? 45 ?25?20 ?4,60+/-0,30
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? +7 ? ? ? ? ? ? ? ? ?
ПФД70В ? - ? в ? 70 ? - ? 130 ?255 ?146+/-4,5?360+/-16? 16 ? 120 ? 115 ? 45 ?30?20 ?5,70+/-0,30
? ? ? ? ? ? -5 ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
ПСС70А ? - ? д ? 70 ? 56 ? 130 ?310+/-3?127+/-4 ?310+/-14? 16 ? 80 ? 80 ? 40 ?25?20 ?4,00+/-0,20
? ? ? ? ? ? ?170+/-5 ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? +0,40
ПФС70А ? - ? д ? 70 ? - ? 130 ?310+/-3?127+/-4 ?318+/-14? 16 ? 90 ? 90 ? 45 ?25?20 ?4,50
? ? ? ? ? ? ?170+/-5 ? ? ? ? ? ? ? ? -0,20
? ? ? ? ? ? ? ? +17 ? ? ? ? ? ? ?
Позиция исключена с 1 марта 1990 года. - Изменение N 1, утв.
Постановлением Госстандарта СССР от 20.09.1989 N 2801.
ПСВ120Б?34 9381 0020? б ? 120 ? 96 ? 130 ?290+/-4?146+/-4 ?442+/-17? 16 ? 125 ? 125 ? 50 ?30?20 ?5,70+/-0,30
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
ПСС120А? - ? д ? 120 ? 96 ? 130 ?330+/-3?127+/-4 ?330+/-14? 16 ? 75 ? 75 ? 45 ?30?20 ?4,80+/-0,30
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
ПСД160А? - ? в ? 160 ? 128 ? 130 ?350+/-3?146+/-4 ?440+/-17? 20 ? 120 ? 120 ? 55 ?35? - ?7,70+/-0,30
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
ПСК210А?34 9381 0013? г ? 210 ? 168 ? 130 ?410+/-5?155+/-5 ?410+/-10? 20 ? 90 ? 90 ? 55 ?40? - ?8,60+/-0,35
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? +5 ? ? ? ? ? ? ? ? ?
ПСК300К?34 9381 0015? г ? 300 ? 240 ? 130 ?450 ?175+/-5 ?457+/-17? 24 ? 85 ? 90 ? 52 ?37? - ?13,40+/-0,65
? ? ? ? ? ? -3 ? ? ? ? ? ? ? ? ?
ПФ70Д ?34 9351 0005? а ? 70 ? - ? 130 ?255+/-7?127+/-4 ?303+/-13? 16 ? 110 ? 110 ? 40 ?25?20 ?4,5+/-0,30
? ? ? ? ? ? ?(146+/-4)? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
(позиция введена Изменением N 1, утв. Постановлением Госстандарта
СССР от 20.09.1989 N 2801)
ПСС210Б?34 9381 0025? д ? 210 ? 168 ? 130 ?410+/-4?156+/-5 ?410+/-16? 20 ? 90 ? 90 ? 55 ?40? - ?9,00+/-0,5
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
(позиция введена Изменением N 1, утв. Постановлением Госстандарта
СССР от 20.09.1989 N 2801)
? ? ? ? ? ? ? ? +18 ? ? ? ? ? ? ?
ПСК300А?34 9381 0023? г ? 300 ? 240 ? 130 ?450+/-5?180+/-4 ?460 ? 24 ? 90 ? 90 ? 52 ?40? - ?12,4+/-0,05
? ? ? ? ? ? ? ? -10 ? ? ? ? ? ? ?
(позиция введена Изменением N 1, утв. Постановлением Госстандарта
СССР от 20.09.1989 N 2801)
Примечание. Типы изоляторов, не имеющих кода ОКП, находятся в стадии разработки.
Приложение 2
Справочное
КЛАССЫ И ОБОЗНАЧЕНИЯ ИЗОЛЯТОРОВ
ПО ГОСТ 27661-88 И ПО МЭК 305, 1978 г.
??????????????????????????????????????????????????????????????????
Обозначение по ГОСТ ? Обозначение по МЭК 305 (1978)
??????????????????????????????????????????????????????????????????
ПС40 ? U40 BS
ПС40 ? U40 BL
ПС60 ? U60 BS
ПС60 ? U60 BL
ПС70 ? U70 BS
ПС70 ? U70 BL
ПС80 ? U80 BS
ПС80 ? U80 BL
ПС100 ? U100 BS
ПС100 ? U100 BL
ПС120 ? U120 BS
ПС120 ? U120 BL
ПС160 ? U160 BS
ПС160 ? U160 BL
ПС190 ? U190 BS
ПС190 ? U190 BL
ПС210 ? U210 BS
ПС210 ? U210 BL
ПС240 ? -
ПС300 ? U300 B
ПС400 ? U400 BS
ПС400 ? U400 BL
ПС530 ? U530 BS
ПС530 ? U530 BL


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/23/gost_19918.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
