"ГОСТ 25984.5-83. Асбест хризотиловый. Метод определения насыпной плотности"
(утв. Постановлением Госстандарта СССР от 30.11.1983 N 5642)
(ред. от 01.03.1989)

1. Разработан и внесен Министерством промышленности строительных материалов СССР.

Разработчики: Б.А. Половнев, А.М. Маркелова, Л.Т. Казарович, Р.Я. Комарова, И.П. Козырина, Н.Г. Мананкова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30 ноября 1983 г. N 5642.

3. Взамен ГОСТ 12871-67 в части п. 3.6.

4. Ссылочные нормативно-технические документы

5. Ограничение срока действия снято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации N 4 от 21.10.1993.

6. Переиздание (январь 1994 г.) с Изменением N 1, утвержденным в марте 1989 г. (ИУС 6-89).

Настоящий стандарт устанавливает метод определения насыпной плотности хризотилового асбеста (далее - асбеста).

1.1. Методы отбора и подготовки пробы для испытания - по ГОСТ 25983-83.

Весы общего назначения с погрешностью взвешивания не более 2 г.

Установка для определения насыпной плотности, изготовляемая по технической документации, утвержденной в установленном порядке.

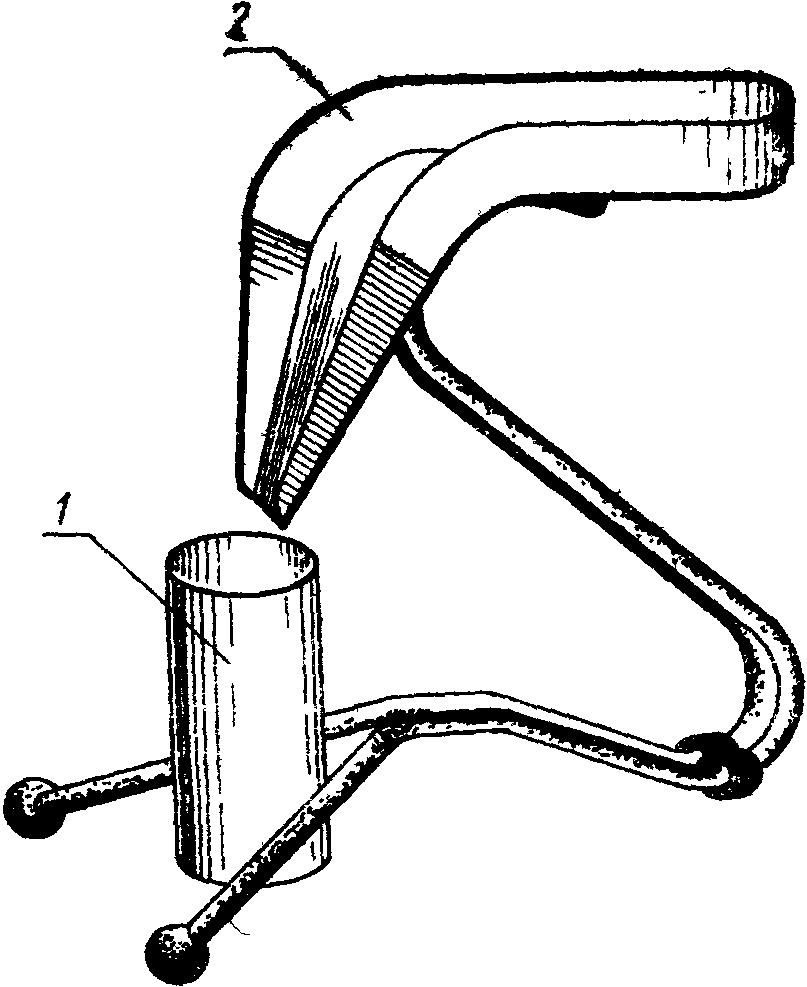

Установка (чертеж) состоит из металлического цилиндра внутренним диаметром 88 мм, вместимостью 1 дм3 и приспособления для ссыпания продукта. Приспособление включает горизонтальную площадку и наклонную плоскость, угол наклона которой к плоскости стола составляет 60°. Приспособление установлено на основании так, чтобы расстояние нижнего края наклонной плоскости от верха цилиндра было 35 мм.

(Измененная редакция, Изм. N 1).

3.1. Испытание проводится параллельно на двух навесках.

3.2. Навески асбеста массой примерно по 200 г помещают ровным слоем на горизонтальную площадку установки, постепенно ссыпают по наклонной плоскости в металлический цилиндр. После наполнения цилиндра излишек асбеста снимают ножом вровень с краем цилиндра. Содержимое цилиндра взвешивают с погрешностью не более 2 г.

4.1. Насыпную плотность (X) в г/дм3 вычисляют по формуле

где m - масса асбеста в цилиндре, г;

V - объем цилиндра, дм3.

4.2. За результат анализа принимают среднее арифметическое результатов двух параллельных определений, расхождения между которыми не должно превышать 10 г/дм3.

4.3. Если расхождение между результатами параллельных определений превышает приведенную величину, испытание повторяют.

За окончательный результат испытания принимают среднее арифметическое результатов двух последних определений.
