ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ
ПРЕОБРАЗОВАТЕЛИ УЛЬТРАЗВУКОВЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Non-destructive testing. Ultrasonic transducers.
General technical requirements
ГОСТ 26266-90
Срок действия
с 1 января 1991 года
до 1 января 1996 года
1. Разработан и внесен Министерством электротехнической промышленности и приборостроения СССР.
Разработчики: Л.М. Кушкулей (руководитель темы), канд. физ.-мат. наук; Б.Л. Зайцев.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 26.02.90 N 282.
3. Срок первой проверки - 1993 г.
Периодичность проверки - 5 лет.
4. Взамен ГОСТ 26266-84.
5. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на ? Номер пункта, подпункта, приложения
который дана ссылка ?
??????????????????????????????????????????????????????????????????
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка:
Приложение 4 отсутствует.
Настоящий стандарт распространяется на ультразвуковые пьезоэлектрические преобразователи (далее - ПЭП), имеющие рабочую область частот в диапазоне от 0,16 до 30 МГц и предназначенные для работы в составе ультразвуковых приборов неразрушающего контроля (далее - УПНК) при эхо- и теневом методах контроля с помощью объемных (продольных и сдвиговых) ультразвуковых волн.
Стандарт не распространяется на ПЭП с коэффициентом преобразования
менее минус 60 дБ или с импульсным коэффициентом преобразования
менее минус 80 дБ, на ПЭП, предназначенные для контроля физико-механических свойств материалов и изделий, а также на ПЭП, изготовляемые как нестандартизованные средства измерений по ГОСТ 8.326-78.
Термины, применяемые в настоящем стандарте, и пояснения к ним приведены в
Приложении 1.
1.1. По отношению к объекту контроля ПЭП подразделяют на:
ПЭП общего назначения;
специализированные ПЭП;
по способу осуществления акустического контакта ПЭП подразделяют на:
контактные;
иммерсионные;
контактно-иммерсионные;
бесконтактные;
по направлению ввода упругих колебаний в исследуемый объект ПЭП подразделяют на:
прямые;
наклонные;
комбинированные;
по конструктивному исполнению ПЭП подразделяют на:
совмещенные;
раздельно-совмещенные;
раздельные;
по форме рабочей поверхности ПЭП подразделяют на:
плоские;
неплоские;
по расхождению акустического пучка ПЭП подразделяют на:
фокусирующие;
нефокусирующие.
1.2. Тип ПЭП определяют сочетанием перечисленных в п. 1.1 признаков.
Каждому типу ПЭП соответствует условное обозначение, структура которого приведена в
Приложении 2.
2. Технические требования
2.1. ПЭП должны быть изготовлены в соответствии с требованиями настоящего стандарта и технических условий на ПЭП конкретного типа по рабочим чертежам, утвержденным в установленном порядке.
2.2. Основные показатели ПЭП общего назначения приведены в табл. 1.
Таблица 1
??????????????????????????????????????????????????????????????????
Наименование показателя ? Значение показателя
? для дефектоскопов группы
????????????????????????????????????
? 1 ? 2 ? 3
??????????????????????????????????????????????????????????????????
Отклонение эффективной частоты? ? ?
эхоимпульса f и (или) час- ? ? ?
э ? ? ?
тоты максимума преобразования ? ? ?
f от номинального значения, ? ? ?
UU ? ? ?
%, не более ?+/- 10 (20)? +/- 10 (20)? +/- 10
Отклонение угла ввода альфа ? ? ?
и (или) альфа' в сталь 45 от ? ? ?
номинального значения, не ? ? ?
более, для угла ввода: ? ? ?
до 60° ? +/- 3 (5)°?+/- 1,5 (2)°? +/- 1,5°
свыше и равного 60° ? +/- 3 (5) ? +/- 2 (3)° ? +/- 2°
Отклонение точки ввода от ? ? ?
номинального значения (для ? ? ?
П121), мм, не более ? - ? +/- 1(2) ? +/- 1
Примечания. 1. Значение в скобках допускается устанавливать по требованию заказчика.
2. Конкретные значения отклонения точки ввода для ПЭП, предназначенных для работы с дефектоскопами первой группы, устанавливают в технических условиях на ПЭП конкретного типа.
3. Для ПЭП, имеющих несколько частот и (или) углов ввода, требования могут распространяться на одну из номинальных частот и (или) углов ввода, установленных в технических условиях на ПЭП конкретного типа.
2.3. Отклонения частот
от номинальных значений следует выбирать из ряда:
(1,0; 2,0; 3,0; 4,0; 5,0; 6,0; 7,0; 8,0; 9,0; 10,0)%, по требованию потребителя
(15,0; 20,0)%.
2.4. Отклонения коэффициента преобразования
от номинального значения следует выбирать из ряда:
(2,0; 4,0; 6,0; 8,0; 10,0; 12,0; 14,0) дБ.
Допускается устанавливать
в виде минимальных значений.
2.5. Отклонения угла ввода
от номинального значения для ПЭП с частотой
следует выбирать из ряда:
(1,0; 1,5; 2,0; 2,5; 3,0)°, по требованию потребителя
(4,0; 5,0)°.
2.6. Отклонения положения точки ввода следует выбирать из ряда:
(0,5; 1,0) мм, по требованию потребителя
(1,5; 2,0; 3,0; 4,0) мм.
2.7. Требования к остальным показателям, приведенным в
Приложении 3, устанавливают в технических условиях на ПЭП конкретного типа.
2.8. Требования к конструкции
2.8.1. На боковой плоской поверхности наклонных ПЭП, для которых установлен параметр
, предназначенных для ручного контроля, должна быть нанесена метка или шкала для обозначения точки ввода. Если длина боковой плоской поверхности более 20 мм, то на нее должна быть нанесена шкала с ценой деления 1 мм.
2.8.2. На ПЭП, предназначенные для ручного контроля, должна быть нанесена маркировка согласно
Приложению 2.
Маркировка и покрытие ПЭП должны быть стойкими к износу и воздействию контактных жидкостей.
2.8.3. Конструкция ПЭП совместно с УПНК должна соответствовать общим эргономическим требованиям
ГОСТ 22269.
2.9. В технических условиях на ПЭП конкретного типа должны быть установлены размеры рабочей поверхности, габаритные размеры и масса ПЭП и при необходимости - установочные размеры и требования к базовым поверхностям и специальным маркировкам, обеспечивающим однозначную ориентацию ПЭП при измерении их параметров (характеристик).
2.10. Требования к устойчивости ПЭП к индустриальным радиопомехам, внешним воздействиям и электробезопасности должны соответствовать требованиям, установленным в стандартах и технических условиях на УПНК, для работы с которыми предназначен данный ПЭП.
2.11. Требования к надежности
2.11.1. В технических условиях на ПЭП конкретного типа устанавливают:
для восстанавливаемых ПЭП:
среднюю наработку на отказ;
средний срок службы;
среднее время восстановления работоспособного состояния;
для невосстанавливаемых ПЭП:
среднюю наработку до отказа;
средний срок службы.
Критерии отказа и предельного состояния устанавливают в технических условиях на ПЭП конкретного типа.
2.12. Средний уровень звукового давления или колебательная скорость или интенсивность ультразвука в зоне контакта ПЭП с телом оператора должны соответствовать
ГОСТ 12.1.001 и не должны превышать соответственно 110 дБ,
и 0,1 Вт/см2.
2.13. Номенклатура показателей ПЭП общего назначения, предназначенных для работы с дефектоскопами 1, 2 и 3-й групп и толщиномерами с использованием эхометода контроля, которые необходимы при разработке технических заданий и технических условий на ПЭП конкретного типа, приведена в
Приложении 3.
2.14. Номенклатура показателей ПЭП, предназначенных для работы с использованием теневого метода контроля, с дефектоскопами 4 группы, со структуроскопами, а также специализированных ПЭП, предназначенных для работы с дефектоскопами и толщиномерами, устанавливается по требованию потребителя в технических условиях на ПЭП конкретного типа из приведенных в
Приложении 3.
Справочное
ПОЯСНЕНИЯ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В НАСТОЯЩЕМ СТАНДАРТЕ
Таблица 2
????????????????????????????????????????????????????????????????????????????????????????????
Термин ? Условное обозначение ? Пояснение
????????????????????????????????????????????????????????????????????????????????????????????
Пьезоэлектрический? - ?Устройство, предназначенное для преобразо-
преобразователь ? ?вания электрического (акустического)
(ПЭП) ? ?сигнала в акустический (электрический),
? ?основанное на использовании пьезоэлектри-
? ?ческого эффекта и применяемое для работы в
? ?составе средств неразрушающего контроля
ПЭП общего ? - ?ПЭП, в технических условиях на которые не
назначения ? ?установлен конкретный тип контролируемого
? ?изделия или группы изделий
Специализированные? - ?ПЭП, в технических условиях на которые
ПЭП ? ?установлен конкретный тип контролируемого
? _ ?изделия или группы изделий
Передаточная ? K ?Отношение Лапласовых преобразований
функция ? UU ?(изображений) по времени электрического
? ?напряжения холостого хода эхосигнала,
? ?развиваемого ПЭП, к электрическому напря-
? ?жению возбуждения ПЭП, работающего в
? ?совмещенном режиме и нагруженного на
? _ ?определенную акустическую нагрузку
? K ?Отношение Лапласовых преобразований
? UI ?(изображений) по времени электрического
? ?напряжения холостого хода эхосигнала,
? ?развиваемого ПЭП, к току возбуждения ПЭП,
? ?работающего в совмещенном режиме и нагру-
? ?женного на определенную акустическую
? _ ?нагрузку
? K ?Отношение Лапласовых преобразований
? сигмаU ?(изображений) по времени давления (упруго-
? ?го напряжения) на выходе ПЭП к электричес-
? _ ?кому напряжению возбуждения на ПЭП
? K ?Отношение Лапласовых преобразований
? Uсигма ?(изображений) по времени электрического
? ?напряжения холостого хода на выходе ПЭП к
? ?давлению (упругому напряжению) на входе
? ?ПЭП
Рабочая область ? - ?Область частот, в которой нормируют пара-
частот ? ?метры ПЭП, устанавливаемые в стандартах
? ?или технических условиях на них
? ?Зависимость модуля передаточной функции
Амплитудно-частот-?K (омега)?_
ная характеристика? UU(UI, Uсигма, сигмаU) ?K от частоты
? ? UU(UI, Uсигма, сигмаU)
Частота максимума ? f ?Частота, соответствующая максимальному
преобразования ? ?значению модуля передаточной функции
? ?_
? ?K в рабочей области
? ? UU(UI, Uсигма, сигмаU)
? ?частот
Коэффициент ? K ?Значение модуля передаточной функции
преобразования ? UU(UI, Uсигма, сигмаU) ?К на частоте f
? ? UU(UI, Uсигма, сигмаU) UU(UI)
Неравномерность ? бета ?Разность уровней наибольшего и наименьшего
амплитудно- ? UU(UI, Uсигма, сигмаU) ?значения _
частотной ? ? K (омега)
характеристики ? ? UU(UI, Uсигма, сигмаU)
? ?в рабочей области частот
Полоса пропускания? Дельта f ?Максимальный интервал частот, включающий
? UU(UI) ?в себя f , в котором амплитудно-
? ? UU(UI)
? ?частотная характеристика К (омега)
? ? UU(UI)
? ?принимает значения на уровне не менее
? ?минус 6 дБ
? Дельта f ?Максимальный интервал частот, включающий
? Uсигма(сигмаU) ?в себя f , в котором
? ? Uсигма(сигмаU)
? ?амплитудно-частотная характеристика
? ?К (омега) принимает значения
? ? Uсигма(сигмаU)
? ?на уровне не менее минус 3 дБ
Электрический ? ?Зависимость от частоты комплексного
импеданс ? ?электрического сопротивления ПЭП,
? ?нагруженного на определенную акустическую
? ?нагрузку
Электрическое ? Z (омега) ?Абсолютное значение электрического
сопротивление ? п.э ?импеданса ПЭП
? с ?
? Z (омега) ?Электрическое сопротивление ненагруженного
? п.э ?ПЭП
? н ?
? Z (омега) ?Электрическое сопротивление ПЭП,
? п.э ?нагруженного на определенную акустическую
? ?нагрузку
? р(а) ?
? Z ?Электрическое сопротивление преобразовате-
? п.э ?ля в точке экстремума, соответствующего
? ?минимуму (максимуму) зависимости
? ?Z (омега) от частоты
? ? п.э
Импульсная ? ?Электрическое напряжение эхосигнала в
характеристика ? ?функции времени, развиваемое ПЭП,
? ?нагруженным электрически на активное
? ?сопротивление 50 Ом и акустически на
? ?определенную акустическую нагрузку, при
? ?возбуждении ПЭП импульсом тока
? ?экспоненциальной формы по ГОСТ 16465
Импульсный ? и ?
коэффициент ? K ?Отношение максимального значения импульс-
преобразования ? UI ?ной характеристики к максимальному значе-
? ?нию тока возбуждения ПЭП
Мгновенное ? +(-) ?Значения импульсной характеристики в
значение ? U ?точках j-го максимума (минимума)

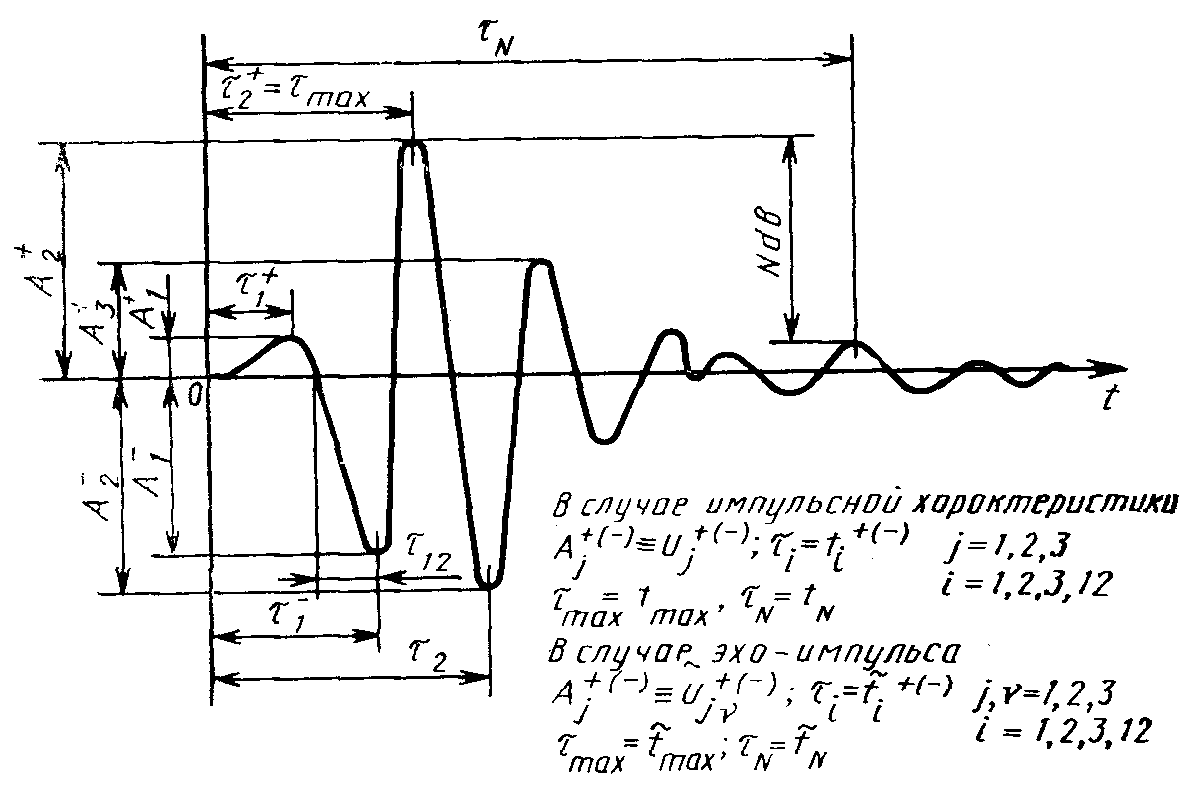

(черт. 1)импульсной ? j ?
характеристики ? (j = 1, 2, 3) ?
Временной ? +(-) ?Временной интервал между нулевым и
интервал ? t ?экстремальным значением импульсной
характеристики ? (j = 1, 2, 3,12) ?
Длительность ? t ?Временной интервал между началом фронта
импульсной ? max ?импульсной характеристики и ее максималь-
? t ?Длительность импульсной характеристики на
? N ?уровне минус N дБ от максимального значе-
Форма эхоимпульса ? - ?Электрическое напряжение эхосигнала в
(эхоимпульс) ? ?функции времени, развиваемое ПЭП,
? ?нагруженным акустически на нормированную
? ?нагрузку, а электрически - на УПНК
Мгновенные ? ~+(-) ?Значения эхоимпульса от отражателя,
значения ? U ?находящегося на расстоянии z (ню = 1, 2,
эхоимпульса ? jню ? ню
? ?3) от ПЭП в диапазоне контроля или
? ?измеряемых толщин в точке j-го максимума
Временные ? ~ +(-) ?Временные интервалы между нулевыми и
интервалы ? t ?экстремальными значениями эхоимпульса
Длительность ? ~ ?Временной интервал между началом фронта
эхоимпульса ? t ?эхоимпульса и его максимальным значением
? ~ ?Длительность эхоимпульса на уровне N дБ от
? N ?
Эффективная ? f ?Частота эхоимпульса, определяемая как
частота ? э ?отношение числа полупериодов к удвоенной
эхоимпульса ? ?общей длительности этих полупериодов в
? ?пределах длительности эхоимпульсов
Импульсный ? и ?Отношение максимального значения амплитуды
коэффициент ? K ?(размаха) электрического напряжения
преобразования ? UU ?эхоимпульса к максимальному значению
? ?амплитуды (размаха) электрического
? ?напряжения возбуждения ПЭП, нагруженного
? ?на определенную акустическую нагрузку
Функция эхосигнала? D(z) ?Зависимость амплитуды донного сигнала от
от дна ? ?расстояния z до дна
Функция эхосигнала? C(z) ?Зависимость амплитуды эхосигнала от
от дефекта ? ?расстояния z до искусственного отражателя
? ?определенной формы и размера
Диапазон контроля ? - ?Интервал, ограниченный минимальной и
? ?максимальной глубинами залегания отражате-
? ?лей с постоянным значением эффективного
? ?параметра, в котором нормируется отношение
? ?сигнал/шум
Уровень эхосигнала? C , C , C ?Значения функции С(z) в точках z
от дефекта ? 1 2 3 ? ню
? ?(ню = 1, 2, 3), находящихся в диапазоне
? ?контроля
Шум (помехи) ? ?Электрическое напряжение на ПЭП,
преобразователя ? ?обусловленное воздействием на него импуль-
? ?са генератора и флуктуационными шумами,
? ?возникающими в ПЭП и его электрической и
? ?акустической нагрузках при сигнале помехи
? ?от внешних источников, не превышающем
? ?установленного значения, и при отсутствии
? ?полезного сигнала (эхоимпульса от опреде-
? ?ленного отражателя)
Функция шумов ? A(z) или A(тау) ?Временная зависимость отношения шума ПЭП
? ?к значению амплитуды электрического
? ?напряжения эхоимпульса от определенного
? ?отражателя, измеренная при нормированных
? ?параметрах акустической и электрической
? ?нагрузок ПЭП при отсчете времени от начала
? ?фронта импульса возбуждения
? ?(где тау = 2 z/v; v - скорость распростра-
? ?нения ультразвуковых колебаний)
Длительность шумов? тау ?Временной интервал, в котором значение
? A ?A(тау) превышает заданный уровень
Уровень шумов ? A ?Наибольшее значение A(тау) в заданном
? Дельта тау ?временном интервале Дельта тау
? A ?Значение A(тау) в заданный момент времени
? тау ?тау
Отношение ? A ?Наименьшее отношение электрического
сигнал/шум ? c ?напряжения эхоимпульса от определенного
? ?отражателя на ПЭП к шуму в ПЭП, взятое в
? ?определенной точке z (или тау) диапазона
? ?контроля или измеряемых толщин
Функция влияния ? Фи ?Зависимость отношения сигнал/шум или
шероховатости ? ш(к) ?мгновенного значения эхоимпульса от
(кривизны) ? ?изменений шероховатости (кривизны)
? ?поверхности контролируемого изделия в
? ?пределах условий эксплуатации
Функция влияния ? Фи ?Зависимость отношения сигнал/шум или
акустического ? а ?мгновенного значения эхоимпульса от
контакта ? ?изменений акустического контакта ПЭП с
? ?контролируемым изделием в пределах
? ?рабочих условий эксплуатации
Функция влияния ? Фи ?Зависимость отношения сигнал/шум или
температуры ? т ?мгновенного значения эхоимпульса или угла
? ?ввода альфа от изменений температуры
? ?контролируемого изделия и (или) температу-
? ?ры окружающей среды
Диаграмма ? - ?Нормированный по максимуму график зависи-
направленности ? ?мости эхосигнала на ПЭП от определенного
ПЭП (совмещенный ? ?отражателя, расположенного в акустической
режим) ? ?нагрузке ПЭП в зависимости от координаты,
? ?характеризующей их взаимное перемещение в
? ?определенной плоскости по определенной
? ?траектории
Акустическая ось ? - ?Геометрическое место точек максимальной
? ?интенсивности звукового поля в дальней
? ?зоне ПЭП и его геометрическое продолжение
? ?в ближней зоне
Диаграмма ? P ?Диаграмма направленности преобразователя,
направленности ? 1 ?измеренная в плоскости S , перпендикуляр-
? ? 1
? ?ной к рабочей поверхности преобразователя
? ?и проходящей через его акустическую ось,
? ?при перемещении отражателя по дуге окруж-
? ?ности или по прямой
Диаграмма ? P ?Диаграмма направленности преобразователя,
направленности ? 2 ?измеренная в плоскости S , перпендикуляр-
? ? 2
? ?ной к плоскости S и проходящей через
? ? 1
? ?акустическую ось преобразователя, при
? ?перемещении отражателя по дуге окружности
? ?или по прямой
Ширина диаграммы ? Тета ?Размер диаграммы направленности P на
направленности ? 1 ? 1
? ?уровне минус 6 дБ
? Тета ?Размер диаграммы направленности P на
? 2 ? 2
? ?уровне минус 6 дБ
Основной лепесток ? ?Область диаграммы направленности,
диаграммы ? ?включающая в себя максимум и ограниченная
направленности ? ?ближайшими к нему нулями или достаточно

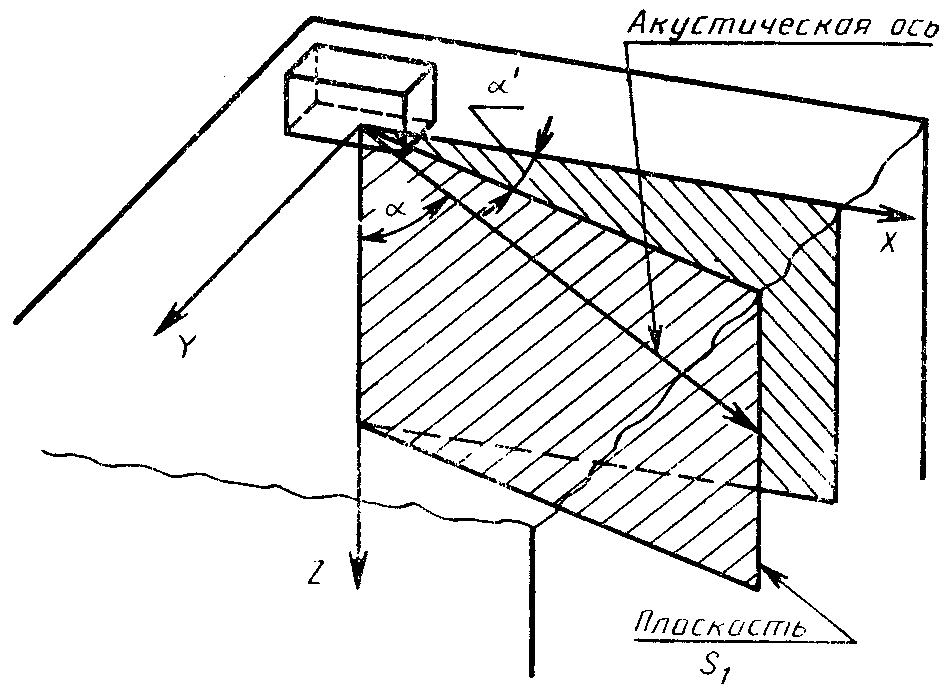

Угол ввода ? альфа ?Угол между нормалью к поверхности, на
? ?которой установлен преобразователь, и
? ?его акустической осью, измеренный в
? ? 1
? альфа' ?Меньший из углов между плоскостью S и
? ? 1
? ?плоскостью, перпендикулярной к рабочей
? ?поверхности ПЭП и проходящей через его
? ?геометрический центр и определенную метку
? ?на корпусе или параллельно боковой стороне
Стрела ПЭП ? l ?Расстояние от точки ввода наклонного ПЭП
? ?до его передней грани, измеренное вдоль
? ?линии пересечения плоскости S с рабочей
? ? 1
? ?поверхностью ПЭП
Фокусное ? F ?Расстояние от геометрического центра
расстояние ? ?рабочей поверхности фокусирующего ПЭП до
? ?точки, в которой звуковое давление,
? ?создаваемое им, максимально
Протяженность ? хи ?Размеры области перемещения определенного
фокальной области ? 3 ?отражателя по акустической оси, на грани-
? ?цах которой эхосигнал принимает значения
? ?на уровне минус 6 дБ
? хи ?Ширина диаграммы направленности Тета ,
? 2 ? 2
? ?измеренная вдоль линии пересечения фокаль-
? ?ной плоскости с плоскостью S
? ? 2
? хи ?Ширина диаграммы направленности Тета ,
? 1 ? 1
? ?измеренная вдоль линии пересечения
? ?фокальной плоскости с плоскостью S
? ? 1
Точка ввода ? ?Точка пересечения акустической оси ПЭП с
? ?поверхностью среды, контактирующей с
? ?рабочей поверхностью ПЭП
Акустическая ? ?Среда (жидкая, газообразная) или специаль-
нагрузка ? ?ное устройство, с которыми находится в
? ?контакте рабочая поверхность ПЭП при
? ?измерении его характеристик, обладающие
? ?определенными акустическими и геометричес-
? ?кими параметрами
Уровень боковых ? N ?Максимальный уровень диаграммы направлен-
лепестков ? Тета ?ности за пределами основного лепестка
(бокового ? ?
излучения) ? ?
Время ? тау ?Время задержки сигнала от момента подачи
распространения ? пр ?электрического импульса на ПЭП до момента
звука в призме ? ?появления акустического сигнала в точке
(акустической ? ?ввода
задержке) ? ?

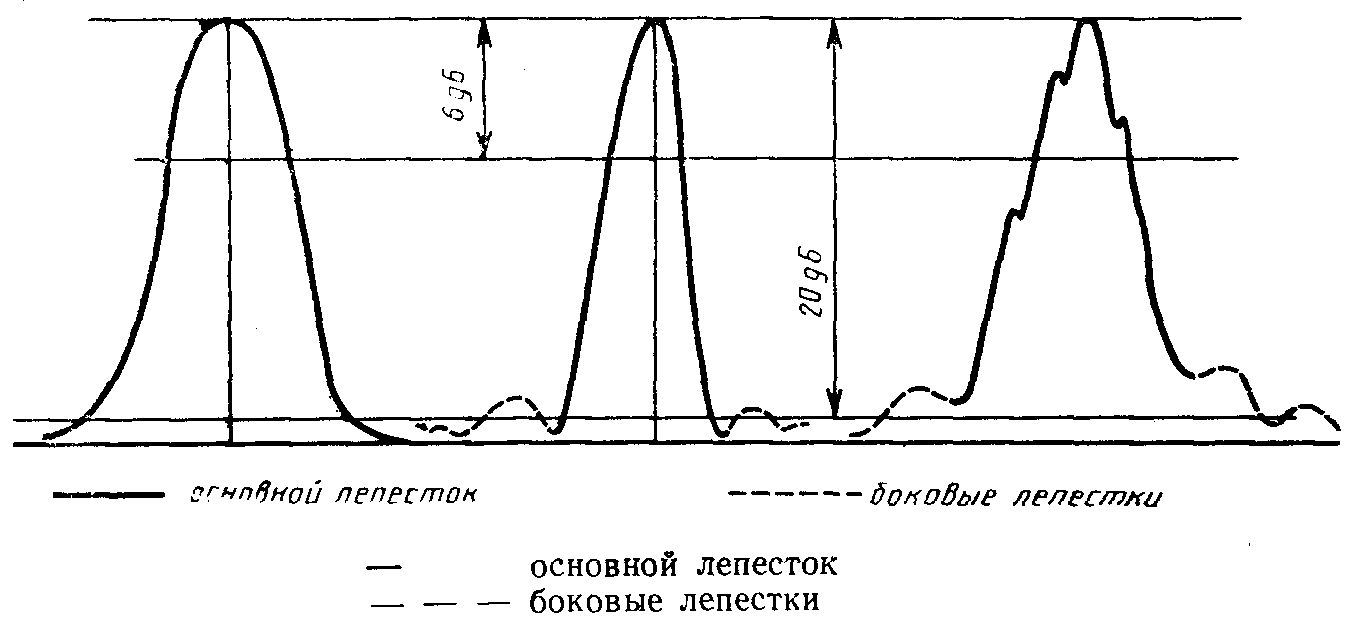

Примеры определения основного лепестка диаграммы направленности
Черт. 2
Обязательное
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ПЭП
X X X X X XX XX XX XXX
??? ??????????????? ???????????? ???
? ?? ??? ??? ??? ??? ??? ???? ?
? ? ? ? ?? ? ? ? ? ?
? ? ? ? ?? ? ? ? ? ?
??????????????????????????????????????? Буква П - ПЭП
? ? ? ?? ? ? ? ? ?
? ? ? ?? ? ? ? ? ? ?
? ? ? ??????????????????????? Обозначение типа ПЭП:
? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ?
???????????????????????????????????? Цифра: 1 - контактный;
? ? ? ? ? ? ? ? ? 2 - иммерсионный;
? ? ? ? ? ? ? ? 3 - контактно-
? ? ? ? ? ? ? ? иммерсионный;
? ? ? ? ? ? ? ? 4 - бесконтактный
? ? ? ? ? ? ? ? ?
??????????????????????????????? Цифра: 1 - прямой;
? ? ? ? ? ? ? 2 - наклонный;
? ? ? ? ? ? ? 3 - комбинированный
? ? ? ? ? ? ? ?
??????????????????????????? Цифра: 1 - совмещенный;
? ? ? ? ? ? 2 - раздельно-
? ? ? ? ? ? совмещенный;
? ? ? ? ? ? 3 - раздельный
? ? ? ? ? ? ?
??????????????????????? Буква: Н - неплоский
? ? ? ? ? (для плоских буква не
? ? ? ? ? пишется)
? ? ? ? ? Ф - фокусирующий
? ? ? ? ? (для нефокусирующих
? ? ? ? ? ПЭП буква не пишется)
? ? ? ? ?
? ? ? ???????? Дополнительные характеристики
? ? ? ? ПЭП:
? ? ?
? ? ? ?
?????????????????? Цифры: номинальная частота
? ? ?
? ? ? ?
?????????????? Цифры: угол ввода для наклонных
? ? ПЭП
? ? ?
?????????? Буквы и цифры: указывающие
? ? специальную дополнительную
? характеристику ПЭП. Они не
? являются обязательными
? (см. примечание)
?
? ? Цифры: порядковый номер модели
????? (модификации) ПЭП от 001 до 999
1. Пример условного обозначения ПЭП контактного, наклонного, совмещенного, номинальной частотой 2,5 МГц, углом ввода 35°, порядковым номером модели 001:
П121-2,5-35-001
Примечание. Примеры условного обозначения специальной дополнительной характеристики ПЭП: T120 - максимальная температура контролируемого объекта - 120 °С; КН - керамическая защита, нормальное исполнение корпуса; ММ - миниатюрное исполнение корпуса.
2. Цвет маркировки устанавливают в зависимости от номинальных значений частот
:
3. В условных обозначениях ПЭП с переменными углом ввода и (или) частотой или имеющих несколько номинальных частот и (или) углов ввода вместо номинальных значений этих параметров указывают граничные значения диапазона их изменений.
4. Для ПЭП с переменной частотой или имеющих несколько номинальных частот цвет маркировки должен соответствовать наибольшей из частот.
5. При недостатке места допускается на ПЭП конкретного типа приводить сокращенную маркировку, форма которой устанавливается в технических условиях на ПЭП.
Обязательное
ОСНОВНЫХ ПОКАЗАТЕЛЕЙ, УСТАНАВЛИВАЕМЫХ ПРИ РАЗРАБОТКЕ
ТЕХНИЧЕСКОГО ЗАДАНИЯ И ТЕХНИЧЕСКИХ УСЛОВИЙ НА ПЭП КОНКРЕТНОГО ТИПА
Таблица 3
????????????????????????????????????????????????????????????????????????????????????????????????????????
Наименование ? Применяемость в НТД
показателя ??????????????????????????????????????????????????????????????????????????????????
?ТЗ на? ТУ ? ТЗ на ? ТУ ?ТЗ на? ТУ ? ТЗ на ? ТУ ? ТЗ на ? ТУ ? ТЗ на ? ТУ
? ОКР ? ? ОКР ? ? ОКР ? ? ОКР ? ? ОКР ? ? ОКР ?
??????????????????????????????????????????????????????????????????????????????????
? Для дефектоскопов группы ? Для толщиномеров с ПЭП
??????????????????????????????????????????????????????????????????????????????????
? 1 ? 2 ? 3 ? П112 ? П211 или П111 ? П111
? ? ? ? ? с акустической?
? ? ? ? ? задержкой ?
????????????????????????????????????????????????????????????????????????????????????????????????????????
1. Показатели ? ? ? ? ? ? ? ? ? ? ? ?
назначения ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ?
Коэффициент ? ? ? ? ? ? ? ? ? ? ? ?
преобразования: ? ? ? ? ? ? ? ? ? ? ? ?
K и (или) K ? + ? + ? + ? + ? + ? + ? +/- ? +/- ? + ? + ? + ? +
UU UI ? ? ? ? ? ? ? ? ? ? ? ?
K ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
Uсигма ? ? ? ? ? ? ? ? ? ? ? ?
K ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
сигмаU ? ? ? ? ? ? ? ? ? ? ? ?
Отклонение ? + ? + ? + ? + ? + ? + ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
коэффициента ? ? ? ? ? ? ? ? ? ? ? ?
преобразования ? ? ? ? ? ? ? ? ? ? ? ?
K от номинально- ? ? ? ? ? ? ? ? ? ? ? ?
UU(UI) ? ? ? ? ? ? ? ? ? ? ? ?
го значения ? ? ? ? ? ? ? ? ? ? ? ?
Амплитудно-частотная ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
характеристика ? ? ? ? ? ? ? ? ? ? ? ?
K (омега) ? ? ? ? ? ? ? ? ? ? ? ?
UU(UI) ? ? ? ? ? ? ? ? ? ? ? ?
Частота максимума ? ? ? ? ? ? ? ? ? ? ? ?
преобразования: ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ?
f и (или) f ? + ? + ? + ? + ? + ? + ? +/- ? +/- ? +/- ? +/- ? +/- ? +
UU UI ? ? ? ? ? ? ? ? ? ? ? ?
f ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
Uсигма ? ? ? ? ? ? ? ? ? ? ? ?
f ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
сигмаU ? ? ? ? ? ? ? ? ? ? ? ?
Отклонение частоты ? ? ? ? ? ? ? ? ? ? ? ?
максимума ? ? ? ? ? ? ? ? ? ? ? ?
преобразования от ? ? ? ? ? ? ? ? ? ? ? ?
номинального ? ? ? ? ? ? ? ? ? ? ? ?
значения: ? ? ? ? ? ? ? ? ? ? ? ?
f и (или) f ? + ? + ? + ? + ? + ? + ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
UU UI ? ? ? ? ? ? ? ? ? ? ? ?
f ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
Uсигма ? ? ? ? ? ? ? ? ? ? ? ?
f ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
сигмаU ? ? ? ? ? ? ? ? ? ? ? ?
Полоса пропускания: ? ? ? ? ? ? ? ? ? ? ? ?
Дельта f и (или) ? + ? + ? + ? + ? + ? + ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
UU ? ? ? ? ? ? ? ? ? ? ? ?
Дельта f ? ? ? ? ? ? ? ? ? ? ? ?
UI ? ? ? ? ? ? ? ? ? ? ? ?
Дельта f ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
Uсигма ? ? ? ? ? ? ? ? ? ? ? ?
Дельта f ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
сигмаU ? ? ? ? ? ? ? ? ? ? ? ?
Граничные частоты ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
полосы пропускания ? ? ? ? ? ? ? ? ? ? ? ?
f , f ? ? ? ? ? ? ? ? ? ? ? ?
н в ? ? ? ? ? ? ? ? ? ? ? ?
Неравномерность ? ? ? ? ? ? ? ? ? ? ? ?
амплитудно-частотной ? ? ? ? ? ? ? ? ? ? ? ?
характеристики: ? ? ? ? ? ? ? ? ? ? ? ?
бета ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
UU(UI) ? ? ? ? ? ? ? ? ? ? ? ?
бета ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
Uсигма(сигмаU) ? ? ? ? ? ? ? ? ? ? ? ?
Угол ввода: ? ? ? ? ? ? ? ? ? ? ? ?
альфа ? + ? + ? + ? + ? + ? + ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
альфа' ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
Отклонение угла ввода ? ? ? ? ? ? ? ? ? ? ? +/- ? +/-
от номинального ? ? ? ? ? ? ? ? ? ? ? ?
значения: ? ? ? ? ? ? ? ? ? ? ? ?
альфа ? + ? + ? + ? + ? + ? + ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
альфа' ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
Ширина диаграммы ? ? ? ? ? ? ? ? ? ? ? ?
направленности: ? ? ? ? ? ? ? ? ? ? ? ?
Тета ? + ? + ? + ? + ? + ? + ? - ? - ? - ? - ? - ? -
1 ? ? ? ? ? ? ? ? ? ? ? ?
Тета ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? - ? - ? - ? - ? - ? -
2 ? ? ? ? ? ? ? ? ? ? ? ?
Фокусное расстояние F ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
Протяженность ? ? ? ? ? ? ? ? ? ? ? ?
фокальной области: ? ? ? ? ? ? ? ? ? ? ? ?
хи ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? - ? - ? - ? - ? - ? -
1(2) ? ? ? ? ? ? ? ? ? ? ? ?
хи ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
3 ? ? ? ? ? ? ? ? ? ? ? ?
Уровень боковых ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? - ? - ? - ? - ? - ? -
лепестков N ? ? ? ? ? ? ? ? ? ? ? ?
Тета ? ? ? ? ? ? ? ? ? ? ? ?
Отклонение точки ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? - ? - ? - ? - ? - ? -
ввода Дельта l ? ? ? ? ? ? ? ? ? ? ? ?
Стрела ПЭП l ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? - ? - ? - ? - ? - ? -
Время распространения ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? - ? -
звука в призме ? ? ? ? ? ? ? ? ? ? ? ?
(акустической ? ? ? ? ? ? ? ? ? ? ? ?
задержке) тау ? ? ? ? ? ? ? ? ? ? ? ?
пр ? ? ? ? ? ? ? ? ? ? ? ?
Электрическое ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
сопротивление ? ? ? ? ? ? ? ? ? ? ? ?
н(с) ? ? ? ? ? ? ? ? ? ? ? ?
Z (омега) ? ? ? ? ? ? ? ? ? ? ? ?
п.э ? ? ? ? ? ? ? ? ? ? ? ?
Электрическое ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
сопротивление ? ? ? ? ? ? ? ? ? ? ? ?
р.н а.н ? ? ? ? ? ? ? ? ? ? ? ?
Z (Z ) ? ? ? ? ? ? ? ? ? ? ? ?
п.э п.э ? ? ? ? ? ? ? ? ? ? ? ?
Импульсный ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
коэффициент ? ? ? ? ? ? ? ? ? ? ? ?
преобразования ? ? ? ? ? ? ? ? ? ? ? ?
и ? ? ? ? ? ? ? ? ? ? ? ?
K ? ? ? ? ? ? ? ? ? ? ? ?
UI ? ? ? ? ? ? ? ? ? ? ? ?
Мгновенное значение ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
импульсной ? ? ? ? ? ? ? ? ? ? ? ?
характеристики ? ? ? ? ? ? ? ? ? ? ? ?
+(-) ? ? ? ? ? ? ? ? ? ? ? ?
U (j = 1, 2, 3) ? ? ? ? ? ? ? ? ? ? ? ?
j ? ? ? ? ? ? ? ? ? ? ? ?
Временной интервал ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
импульсной ? ? ? ? ? ? ? ? ? ? ? ?
характеристики ? ? ? ? ? ? ? ? ? ? ? ?
+(-) ? ? ? ? ? ? ? ? ? ? ? ?
t (j = 1, 2, 3, 12)? ? ? ? ? ? ? ? ? ? ? ?
j ? ? ? ? ? ? ? ? ? ? ? ?
Длительность ? ? ? ? ? ? ? ? ? ? ? ?
импульсной ? ? ? ? ? ? ? ? ? ? ? ?
характеристики ? ? ? ? ? ? ? ? ? ? ? ?
t ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
max(N) ? ? ? ? ? ? ? ? ? ? ? ?
АРД-диаграмма ? - ? - ? +/- ? +/- ? +/- ? +/- ? - ? - ? - ? - ? - ? -
Функция шумов A(z) ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? - ? - ? - ? - ? - ? -
(A(тау)) ? ? ? ? ? ? ? ? ? ? ? ?
Длительность шумов ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? - ? - ? - ? - ? - ? -
тау ? ? ? ? ? ? ? ? ? ? ? ?
A ? ? ? ? ? ? ? ? ? ? ? ?
Уровень шумов в точке ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? - ? - ? - ? - ? - ? -
(диапазоне) ? ? ? ? ? ? ? ? ? ? ? ?
A (A ) ? ? ? ? ? ? ? ? ? ? ? ?
тау дельта тау ? ? ? ? ? ? ? ? ? ? ? ?
Функция эхосигнала от ? - ? - ? +/- ? +/- ? +/- ? +/- ? - ? - ? - ? - ? - ? -
дефекта C(z) ? ? ? ? ? ? ? ? ? ? ? ?
Уровень эхосигнала от ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? - ? - ? - ? - ? - ? -
дефекта C ? ? ? ? ? ? ? ? ? ? ? ?
1(2,3) ? ? ? ? ? ? ? ? ? ? ? ?
Функция эхосигнала от ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? - ? - ? - ? - ? - ? -
дна D(z) ? ? ? ? ? ? ? ? ? ? ? ?
Отношение сигнал/шум ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? + ? + ? + ? + ? + ? +
A ? ? ? ? ? ? ? ? ? ? ? ?
с ? ? ? ? ? ? ? ? ? ? ? ?
Функция влияния: ? ? ? ? ? ? ? ? ? ? ? ?
шероховатости Фи ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
ш ? ? ? ? ? ? ? ? ? ? ? ?
кривизны Фи ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
к ? ? ? ? ? ? ? ? ? ? ? ?
акустического ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
контакта Фи ? ? ? ? ? ? ? ? ? ? ? ?
а ? ? ? ? ? ? ? ? ? ? ? ?
температуры Фи ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
т ? ? ? ? ? ? ? ? ? ? ? ?
Импульсный ? - ? - ? - ? - ? - ? - ? + ? + ? +/- ? +/- ? +/- ? +/-
коэффициент ? ? ? ? ? ? ? ? ? ? ? ?
преобразования ? ? ? ? ? ? ? ? ? ? ? ?
и ? ? ? ? ? ? ? ? ? ? ? ?
К ? ? ? ? ? ? ? ? ? ? ? ?
UU ? ? ? ? ? ? ? ? ? ? ? ?
Мгновенное значение ? ? ? ? ? ? ? ? ? ? ? ?
эхоимпульса (ню = 1, ? ? ? ? ? ? ? ? ? ? ? ?
2, 3): ? ? ? ? ? ? ? ? ? ? ? ?
~+(-) ? - ? - ? - ? - ? - ? - ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
U ? ? ? ? ? ? ? ? ? ? ? ?
1ню ? ? ? ? ? ? ? ? ? ? ? ?
~+(-) ? - ? - ? - ? - ? - ? - ? +/- ? + ? +/- ? +/- ? +/- ? +/-
U ? ? ? ? ? ? ? ? ? ? ? ?
2ню ? ? ? ? ? ? ? ? ? ? ? ?
~+(-) ? - ? - ? - ? - ? - ? - ? +/- ? +/- ? +/- ? +/- ? +/- ? +
U ? ? ? ? ? ? ? ? ? ? ? ?
3ню ? ? ? ? ? ? ? ? ? ? ? ?
Отклонение мгновенных ? - ? - ? - ? - ? - ? - ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
значений эхоимпульса ? ? ? ? ? ? ? ? ? ? ? ?
~+(-) ? ? ? ? ? ? ? ? ? ? ? ?
U от номинального ? ? ? ? ? ? ? ? ? ? ? ?
jню ? ? ? ? ? ? ? ? ? ? ? ?
значения ? ? ? ? ? ? ? ? ? ? ? ?
Длительность ? ? ? ? ? ? ? ? ? ? ? ?
эхоимпульса: ? ? ? ? ? ? ? ? ? ? ? ?
~ ? - ? - ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
t ? ? ? ? ? ? ? ? ? ? ? ?
max ? ? ? ? ? ? ? ? ? ? ? ?
~ ? - ? - ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? + ? + ? +/- ? +/-
t ? ? ? ? ? ? ? ? ? ? ? ?
N ? ? ? ? ? ? ? ? ? ? ? ?
Эффективная частота ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? + ? + ? +/- ? +/- ? +/- ? +/-
эхоимпульса f ? ? ? ? ? ? ? ? ? ? ? ?
э ? ? ? ? ? ? ? ? ? ? ? ?
Временной интервал ? ? ? ? ? ? ? ? ? - ? ? ?
эхоимпульса: ? ? ? ? ? ? ? ? ? ? ? ?
~+(-) ? - ? - ? - ? - ? - ? - ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
t ? ? ? ? ? ? ? ? ? ? ? ?
1 ? ? ? ? ? ? ? ? ? ? ? ?
~+(-) ? - ? - ? - ? - ? - ? - ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
t ? ? ? ? ? ? ? ? ? ? ? ?
2 ? ? ? ? ? ? ? ? ? ? ? ?
~+(-) ? - ? - ? - ? - ? - ? - ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
t ? ? ? ? ? ? ? ? ? ? ? ?
3 ? ? ? ? ? ? ? ? ? ? ? ?
~+(-) ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
t ? ? ? ? ? ? ? ? ? ? ? ?
12 ? ? ? ? ? ? ? ? ? ? ? ?
Отклонение ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/- ? +/-
эффективной частоты ? ? ? ? ? ? ? ? ? ? ? ?
эхоимпульса f от ? ? ? ? ? ? ? ? ? ? ? ?
э ? ? ? ? ? ? ? ? ? ? ? ?
номинального значения ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ?
2. Показатели ? ? ? ? ? ? ? ? ? ? ? ?
надежности ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ?
Средняя наработка на ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? +
отказ (для восста- ? ? ? ? ? ? ? ? ? ? ? ?
навливаемых ПЭП) ? ? ? ? ? ? ? ? ? ? ? ?
Средняя наработка до ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? +
отказа (для невосста- ? ? ? ? ? ? ? ? ? ? ? ?
навливаемых ПЭП) ? ? ? ? ? ? ? ? ? ? ? ?
Средний срок службы ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? +
Среднее время восста- ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? +
новления работоспо- ? ? ? ? ? ? ? ? ? ? ? ?
собного состояния ? ? ? ? ? ? ? ? ? ? ? ?
(для восстанавливае- ? ? ? ? ? ? ? ? ? ? ? ?
мых ПЭП) ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ?
3. Показатели ? ? ? ? ? ? ? ? ? ? ? ?
устойчивости к внеш- ? ? ? ? ? ? ? ? ? ? ? ?
ним воздействиям ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ?
Устойчивость и проч- ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? +
ность к воздействию ? ? ? ? ? ? ? ? ? ? ? ?
климатических и меха- ? ? ? ? ? ? ? ? ? ? ? ?
нических факторов при ? ? ? ? ? ? ? ? ? ? ? ?
эксплуатации ? ? ? ? ? ? ? ? ? ? ? ?
Устойчивость к ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? +
индустриальным ? ? ? ? ? ? ? ? ? ? ? ?
радиопомехам ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ?
4. Показатели ? ? ? ? ? ? ? ? ? ? ? ?
безопасности ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ?
Средний уровень звуко-? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? + ? +
вого давления или ? ? ? ? ? ? ? ? ? ? ? ?
колебательная скорость? ? ? ? ? ? ? ? ? ? ? ?
или интенсивность ? ? ? ? ? ? ? ? ? ? ? ?
ультразвука в зоне ? ? ? ? ? ? ? ? ? ? ? ?
контакта ПЭП с телом ? ? ? ? ? ? ? ? ? ? ? ?
оператора ? ? ? ? ? ? ? ? ? ? ? ?
Примечания. 1. Знак "+" означает применяемость, "-" - неприменяемость и "
" - ограниченную применяемость соответствующего показателя для ПЭП общего назначения.
2. Для ПЭП с
допускается не устанавливать требования к
, ее отклонению от номинального значения и
. В этом случае должно быть установлено требование к
в рабочей области частот.
3. Показатель
устанавливают для наклонных ПЭП.
