"ГОСТ 28963-91 (ИСО 7380-83). Межгосударственный стандарт. Винты с внутренним шестигранником в полукруглой головке. Метрическая серия. Технические условия"

(утв. и введен в действие Постановлением Госстандарта СССР от 05.04.1991 N 445)

"ГОСТ 28963-91 (ИСО 7380-83). Межгосударственный стандарт. Винты с внутренним шестигранником в полукруглой головке. Метрическая серия. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 05.04.1991 N 445)

Оглавление

Информационные данные

1. Объект и область применения

2. Ссылки

3. Размеры

4. Технические требования и ссылка на стандарты

5. Обозначение

Утвержден и введен в действие

Постановлением Государственного

комитета СССР по управлению

качеством продукции и стандартам

от 5 апреля 1991 г. N 445

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ С ВНУТРЕННИМ ШЕСТИГРАННИКОМ В ПОЛУКРУГЛОЙ ГОЛОВКЕ

МЕТРИЧЕСКАЯ СЕРИЯ. ТЕХНИЧЕСКИЕ УСЛОВИЯ

Hexagon socket button head screws. Metric series.

Specifications

ГОСТ 28963-91

(ИСО 7380-83)

Группа Г32

МКС 21.060.10

ОКП 16 5000

Дата введения

1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ПОДГОТОВЛЕН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 05.04.91 N 445

3. Стандарт подготовлен методом прямого применения международного стандарта ИСО 7380-83 "Винты с полукруглой головкой и внутренним шестигранником. Метрическая серия" и полностью ему соответствует

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер раздела

ГОСТ 9.303-84

1, 4

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: возможно, имеется в виду ГОСТ 1759.1-82, а не ГОСТ 1759.1-72.

ГОСТ 1759.1-72

1, 4

ГОСТ 1759.4-87

1, 4

ГОСТ 16093-2004

1, 4

ИС NORMPROD: примечание.

ГОСТ 17769-83 утратил силу на территории Российской Федерации с 01.01.2011 в связи с введением в действие ГОСТ Р ИСО 3269-2009 (Приказ Ростехрегулирования от 10.12.2009 N 696-ст).

ГОСТ 17769-83

ГОСТ 24705-2004

1, 4

6. ПЕРЕИЗДАНИЕ

1. ОБЪЕКТ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает технические условия для винтов с внутренним шестигранником в полукруглой головке с размерами резьбы от М3 до М16 включительно.

Примечание. Особое внимание следует обратить на сноску к табл. 2 в разд. 4, касающуюся предела прочности.

Если требуются другие технические условия, то рекомендуется выбирать их из следующих стандартов: ГОСТ 9.303, ГОСТ 1759.1, ГОСТ 1759.4, ГОСТ 16093, ГОСТ 24705.

Требования настоящего стандарта являются обязательными.

2. ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.303-84 Единая система защиты от коррозии и старения материалов и изделий. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 1759.4-87 (ИСО 898-1-78) Болты, винты и шпильки. Механические свойства и методы испытаний

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ИС NORMPROD: примечание.

ГОСТ 17769-83 (ИСО 3269-88) Изделия крепежные. Правила приемки

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

3. РАЗМЕРЫ

Размеры винтов должны соответствовать указанным на чертеже и в табл. 1.

--------------------------------

<*> Неполная резьба; шестигранное углубление в головке может иметь раззенкованный по контуру или слегка закругленный край.

При формировании углублений, имеющих максимальный предельный размер, сверление не должно превышать 20% высоты любой грани углубления.

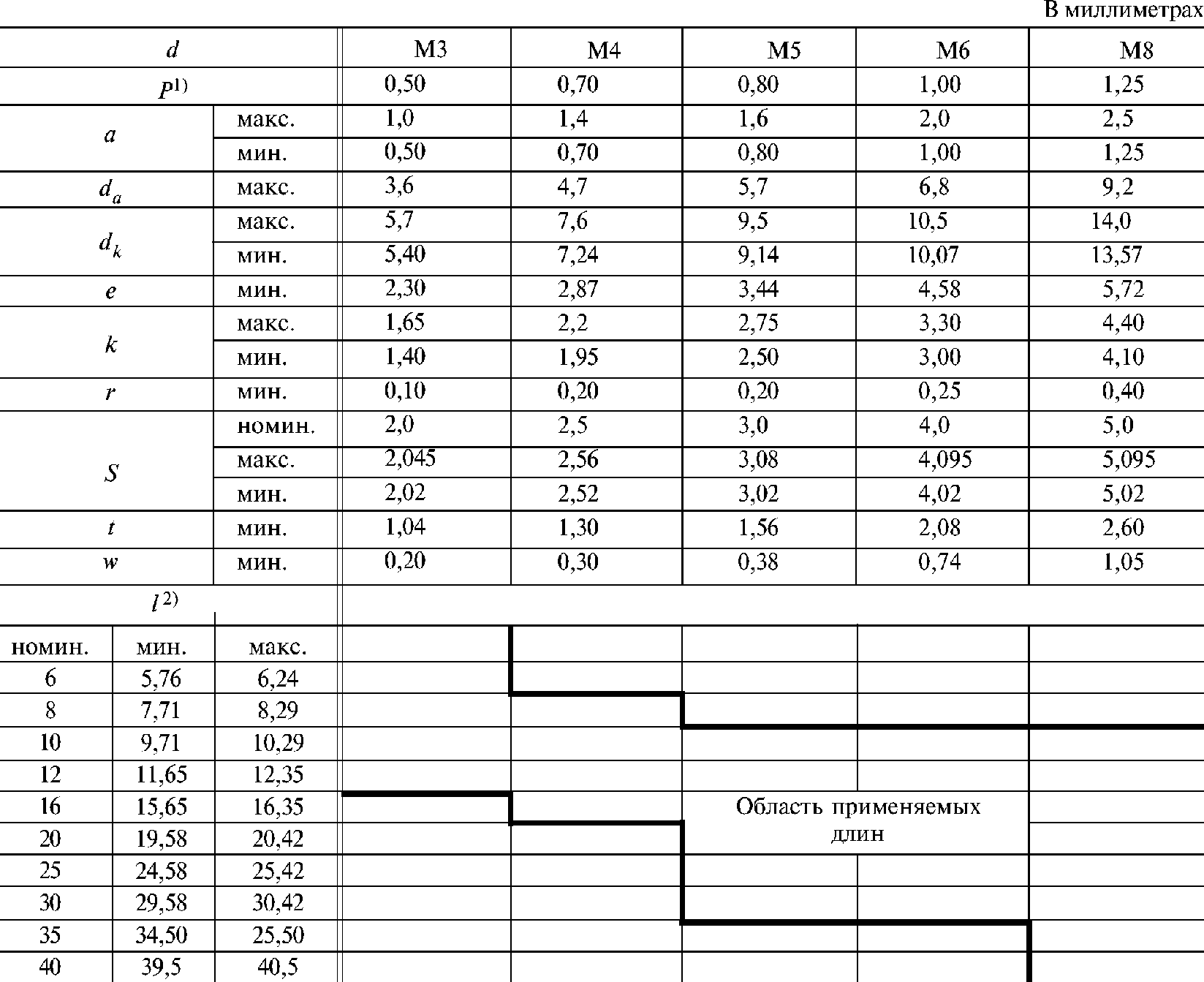

Таблица 1

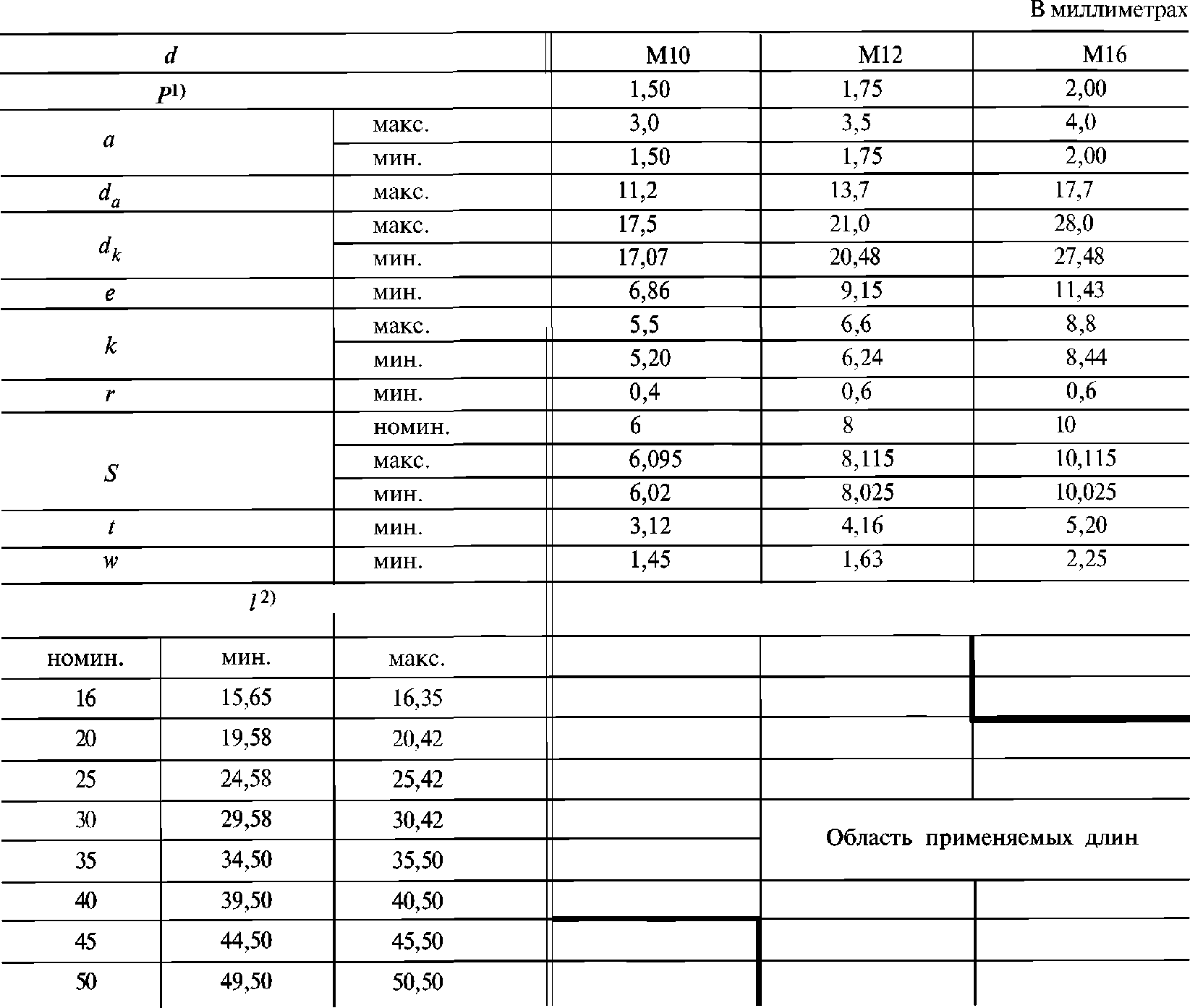

Продолжение табл. 1

--------------------------------

<1> P - шаг резьбы.

<2> Для длин, расположенных ниже ступенчатой линии, длина резьбы, по решению поставщика, может быть между минимумом 2d + 12 мм и максимумом в пределах 2P резьбы.

4. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И ССЫЛКА НА СТАНДАРТЫ

Винты должны изготовляться в соответствии с требованиями, указанными в табл. 2.

Таблица 2

Материал

Сталь

Резьба

Допуск

5g, 6g

Стандарты

ГОСТ 16093, ГОСТ 24705

Механические свойства

Класс

12.9 <1>

Стандарт

ГОСТ 1759.4

Допуски

Класс точности

Стандарт

ГОСТ 1759.1

Окончательная обработка

Гальванические покрытия по ГОСТ 9.303: цинковое хроматированное; кадмиевое, хроматированное; многослойное: медь-никель; многослойное: медь-никель-хром; окисное, пропитанное маслом; фосфатное, пропитанное маслом; цинковое; окисное из кислых растворов никелевое.

Допускается по согласованию между изготовителем и потребителем применять другие виды покрытий

ИС NORMPROD: примечание.

Приемка

Правила приемки согласно ГОСТ 17769

--------------------------------

<1> Из-за формы головки эти винты не могут подвергаться минимальным разрушающим нагрузкам при установлении класса прочности 12.9 согласно ГОСТ 1759.4, табл. 5 при проведении испытаний в соответствии с программой испытаний В.

Остальные требования к материалу и свойствам винтов должны соответствовать предъявляемым для класса прочности 12.9 по ГОСТ 1759.4.

При нормальной нагрузке, когда головка опирается на параллельный буртик при использовании приспособления для испытания, изображенного на черт. 2 в ГОСТ 1759.4, винты должны выдерживать нагрузки в соответствии с указанными в табл. 3 без появления трещин.

Таблица 3

Размер резьбы d	М3	М4	М5	М6	М8	М10	М12	М16
Испытательная нагрузка, кН	5,2	9,1	14,8	20,9	38,1	60,3	87,7	163,0

Результат испытаний неудовлетворительный, если трещина появилась в резьбовой части, головке или в месте перехода головка - стержень.

5. ОБОЗНАЧЕНИЕ

Пример условного обозначения винта с внутренним шестигранником в полукруглой головке с размером резьбы d = М12 и номинальной длиной l = 40 мм:

Винт М12·40 ГОСТ 28963-91
