Основные ссылки

На правах рекламы:

Произвольная ссылка:

Описание

Источник публикации

М.: Издательство стандартов, 1992

Примечание к документу

По сведениям, размещенным на Информационном портале Росстандарта по адресу /template/go.php?url=https://standard.gost.ru/, данный документ утратил силу с 01.10.2024 в связи с изданием Приказа Росстандарта от 20.09.2023 N 892-ст. Взамен введен в действие ГОСТ 12.4.118-2023.

Отдельные положения данного документа включены в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22.07.2008 N 123-ФЗ "Технический регламент о требованиях пожарной безопасности" (Приказ Росстандарта от 14.07.2020 N 1190).

Отдельные положения данного документа включены в Перечень международных и региональных (межгосударственных) стандартов (п. п. 11, 262), а в случае их отсутствия - национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности средств индивидуальной защиты" (ТР ТС 019/2011) и в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия - национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза "О безопасности средств индивидуальной защиты" (ТР ТС 019/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 03.03.2020 N 30).

Отдельные положения данного документа включены в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности средств индивидуальной защиты" (ТР ТС 019/2011) и в Перечень документов в области стандартизации, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза "О безопасности средств индивидуальной защиты" (ТР ТС 019/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Комиссии Таможенного союза от 09.12.2011 N 878).

Документ введен в действие с 01.01.1993.

Название документа

"ГОСТ 12.4.183-91. Государственный стандарт Союза ССР. Система стандартов безопасности труда. Материалы для средств защиты рук. Технические требования"

(утв. Постановлением Госстандарта СССР от 27.06.1991 N 1089)

"ГОСТ 12.4.183-91. Государственный стандарт Союза ССР. Система стандартов безопасности труда. Материалы для средств защиты рук. Технические требования"
(утв. Постановлением Госстандарта СССР от 27.06.1991 N 1089)

Оглавление

ГОСТ 12.4.183-91. Государственный стандарт Союза ССР. Система стандартов безопасности труда. Материалы для средств защиты рук. Технические требования

Информационные данные

1. Назначение материалов

2. Требования к материалам

Приложение 1. Метод определения осыпаемости тканей

Приложение 2. Метод определения стойкости к проколу

Приложение 3. Ассортимент материалов в зависимости от группы и подгруппы защиты

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 27 июня 1991 г. N 1089

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА

МАТЕРИАЛЫ ДЛЯ СРЕДСТВ ЗАЩИТЫ РУК

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

System of safety standards.

Materials for means of hands protection.

Specifications

ГОСТ 12.4.183-91

Группа Т58

ОКСТУ 8300, 8470, 8600, 8700

Дата введения

1 января 1993 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Всесоюзным центральным научно-исследовательским институтом охраны труда.

Разработчики: М.Л. Брайнина (руководитель темы); В.В. Шаркова; И.С. Новожилова; Л.П. Климова; С.Л. Степанова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 27.06.1991 N 1089.

3. Введен впервые.

4. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка ?Номер пункта, приложения

??????????????????????????????????????????????????????????????????

ГОСТ 9.030-74 ?2.1

ГОСТ 12.4.049-78 ?2.1

ГОСТ 12.4.052-78 ?2.1

ГОСТ 12.4.118-82 ?2.1

ГОСТ 12.4.141-84 ?2.1

ГОСТ 12.4.143-84 ?2.1

ГОСТ 12.4.167-85 ?2.1

ИС NORMPROD: примечание.

Взамен ГОСТ 262-79 Постановлением Госстандарта России от

02.06.1994 N 160 с 1 января 1995 года введен в действие

ГОСТ 262-93.

ГОСТ 262-79 ?2.1

ГОСТ 270-75 ?2.1

ГОСТ 938.0-75 ?Приложение 2

ГОСТ 938.14-70 ?Приложение 2

ГОСТ 3811-72 ?2.1

ГОСТ 3813-72 ?2.1

ГОСТ 3816-81 ?2.1

ИС NORMPROD: примечание.

Взамен ГОСТ 6102-78 Постановлением Госстандарта России от

23.03.1995 N 159 с 1 января 1996 года введен в действие

ГОСТ 6102-94.

ГОСТ 6102-78 ?2.1

ГОСТ 8845-87 ?2.1

ГОСТ 8846-87 ?2.1

ГОСТ 8847-85 ?2.1

ГОСТ 8975-75 ?2.1

ГОСТ 8977-74 ?2.1

ГОСТ 8978-75 ?2.1

ГОСТ 10681-75 ?Приложения 1, 2

ГОСТ 11209-85 ?2.1

ИС NORMPROD: примечание.

Приказом Ростехрегулирования от 29.06.2005 N 166-ст с 01.12.2005

введен в действие ГОСТ 12023-2003.

ГОСТ 12023-66 ?2.1

ГОСТ 12088-77 ?2.1

ГОСТ 12580-78 ?2.1

ГОСТ 12739-85 ?2.1

ГОСТ 15162-82 ?2.1

ГОСТ 15898-70 ?2.1

ГОСТ 15902.1-80 ?2.1

ГОСТ 15902.2-79 ?2.1

ГОСТ 15902.3-79 ?2.1

ГОСТ 15967-70 ?2.1

ГОСТ 17035-86 ?2.1

ГОСТ 17074-71 ?2.1

ГОСТ 17316-71 ?2.1; Приложение 2

ГОСТ 17317-88 ?2.1

ГОСТ 20566-75 ?Приложения 1, 2

ГОСТ 21353-75 ?2.1

Настоящий стандарт распространяется на ткани различного сырьевого состава, искусственные и натуральные кожи, пленочные полимерные материалы, трикотажные и нетканые холстопрошивные полотна, асбестовые ткани (далее - материалы), предназначенные для изготовления средств защиты рук на производстве, и устанавливает общие технические требования к ним.

Требования стандарта являются обязательными.

1. НАЗНАЧЕНИЕ МАТЕРИАЛОВ

1.1. Материалы должны соответствовать требованиям настоящего стандарта и нормативно-технической документации.

Применение на добровольной основе пункта 1.2 обеспечивает соблюдение требований Федерального закона от 22.07.2008 N 123-ФЗ "Технический регламент о требованиях пожарной безопасности" (Приказ Росстандарта от 16.04.2014 N 474).

1.2. Материалы должны обеспечивать защиту от воздействия опасных и вредных производственных факторов в соответствии с табл. 1 - 7 и не оказывать вредного воздействия на кожу рук работающих.

Таблица 1

Показатели качества тканей

??????????????????????????????????????????????????????????????????????????????????????????????

Наименование ? Нормы для группы защиты

показателя ??????????????????????????????????????????????????????????????????????????????

? от механических ? от повышенных температур ?от ?от неток- ? метод

? воздействий ? ?по- ?сичной ? испытаний

? ? ?ни- ?пыли ?

????????????????????????????????????????????????жен-????????????

?ис-?про-?по- ?виб-?теп-?искр, ?контак-?контак-?ных ?мел-?круп-?

?ти-?ко- ?ре- ?ра- ?ло- ?брызг,?та с ?та с ?тем-?ко- ?но- ?

?ра-?лов ?зов ?ции ?во- ?рас- ?нагре- ?нагре- ?пе- ?дис-?дис- ?

?ния? ? ? ?го ?плав- ?тыми ?тыми ?ра- ?пер-?пер- ?

? ? ? ? ?из- ?ленно-?поверх-?поверх-?тур ?сной?сной ?

? ? ? ? ?лу- ?го ме-?ностями?ностями? ?пыли?пыли ?

? ? ? ? ?че- ?талла,?от 45 ?от 100 ? ? ? ?

? ? ? ? ?ния ?окали-?до ?до ? ? ? ?

? ? ? ? ? ?ны ?100 °C ?400 °C ? ? ? ?

??????????????????????????????????????????????????????????????????????????????????????????????

1. Поверхност- ?650?650 ?650 ?470 ?800 ? 730 ? 800 ? 800 ?800 ?410 ? 460 ? ГОСТ 3811

ная плотность, ? ? ? ? ? ? ? ? ? ? ? ?

г/м2, не более ? ? ? ? ? ? ? ? ? ? ? ?

2. Разрывная ? ? ? ? ? ? ? ? ? ? ? ?

нагрузка, Н, ? ? ? ? ? ? ? ? ? ? ? ?

не менее: ? ? ? ? ? ? ? ? ? ? ? ?

по основе ?300?670 ?1000?600 ?530 ? 1200 ? 520 ? 490 ?520 ?1200? 440 ?

по утку ?400?450 ?600 ?600 ?470 ? 850 ? 420 ? 410 ?380 ?630 ? 310 ? ГОСТ 3813

3. Стойкость ?500?500 ?500 ?500 ?500 ? 500 ? 500 ? 500 ?500 ?500 ? 500 ? ГОСТ 15967,

к истиранию, ? ? ? ? ? ? ? ? ? ? ? ?смена

циклы, не менее ? ? ? ? ? ? ? ? ? ? ? ?водостойкой

? ? ? ? ? ? ? ? ? ? ? ?шкурки после

? ? ? ? ? ? ? ? ? ? ? ?1000 циклов

? ? ? ? ? ? ? ? ? ? ? ?истирающих

? ? ? ? ? ? ? ? ? ? ? ?воздействий

4. Жесткость, ?27 ? 27 ? 27 ? 27 ? 16 ? 27 ? 27 ? 16 ? 16 ? 16 ? 16 ? ГОСТ 8977,

сН, не более ? ? ? ? ? ? ? ? ? ? ? ?размер образ-

? ? ? ? ? ? ? ? ? ? ? ?ца 20 x 95 мм

5. Осыпаемость,?40 ? 40 ? 40 ? 40 ? 40 ?40 <*>? 40 ?40 <*> ? 40 ? 40 ? 40 ? Приложение 1

Н, не менее ? ? ? ? ? ? ? ? ?<*> ? ? ?

6. Изменение ? 5 ? 5 ? 5 ? 5 ? 5 ? 5 ? 5 ? 5 ? 5 ? 5 ? 5 ? ГОСТ 12.4.049

линейных разме- ? ? ? ? ? ? ? ? ? ? ? ?

ров после мокрой? ? ? ? ? ? ? ? ? ? ? ?

обработки, %, ? ? ? ? ? ? ? ? ? ? ? ?

не более ? ? ? ? ? ? ? ? ? ? ? ?

7. Гигроско- ? 5 ? 5 ? 5 ? 5 ? 5 ? 5 ? 5 ? 5 ? 5 ? 5 ? 5 ? ГОСТ 3816

пичность, %, ? ? ? ? ? ? ? ? ? ? ? ?

не менее ? ? ? ? ? ? ? ? ? ? ? ?

8. Стойкость ? - ? 13 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? Приложение 2

к проколу, Н, ? ? ? ? ? ? ? ? ? ? ? ?

не менее ? ? ? ? ? ? ? ? ? ? ? ?

9. Сопротивле- ? - ? - ? 2 ? - ? - ? - ? - ? - ? - ? - ? - ? ГОСТ 12.4.141

ние порезу, ? ? ? ? ? ? ? ? ? ? ? ?

Н/мм, не менее ? ? ? ? ? ? ? ? ? ? ? ?

10. Огнестой- ? - ? - ? - ? - ? 30 ? 30 ? - ? - ? - ? - ? - ? ГОСТ 11209

кость, с ? ? ? ? ? ? ? ? ? ? ? ?

11. Стойкость ? - ? - ? - ? - ? - ? 50 ? - ? 3 ? - ? - ? - ? ГОСТ 12.4.052

к прожиганию, с,? ? ? ? ? ? ? ? ? ? ? ?

не менее ? ? ? ? ? ? ? ? ? ? ? ?

--------------------------------

<*> Кроме шерстяных и полушерстяных тканей.

Таблица 2

Показатели качества искусственных кож

???????????????????????????????????????????????????????????????????????????????

Наименование ? Норма для группы защиты ? Метод

показателя ????????????????????????????????????????????????? испытания

?от механичес-? от повышенных ?от раство-?от ?

?ких воздейст-? температур ?ров кислот?нефти,?

?вий: истира- ?????????????????концентра-?нефте-?

?ния, проко- ?теп-?от- ?искр,?ции от 20 ?про- ?

?лов, порезов,?ло- ?кры-?брызг?до 50% ?дук- ?

?вибрации; от ?вого?того?рас- ?(по серной?тов, ?

?нетоксичной ?из- ?пла-?плав-?к-те) и ?масел ?

?пыли: крупно-?лу- ?мени?лен- ?щелочей ?и жи- ?

?дисперсной, ?че- ? ?ного ?концентра-?ров ?

?мелкодиспер- ?ния ? ?ме- ?ции до 20%? ?

?сной; от ? ? ?тал- ?(по гидро-? ?

?пониженных ? ? ?ла, ?окиси ? ?

?температур ? ? ?ока- ?натрия) ? ?

? ? ? ?лины ? ? ?

???????????????????????????????????????????????????????????????????????????????

1. Стойкость ? 1600 ?1600?1600?1600 ? - ? - ? ГОСТ 15967,

к истиранию, ? ? ? ? ? ? ?смена

циклы, не менее ? ? ? ? ? ? ?водостойкой

? ? ? ? ? ? ?шкурки после

? ? ? ? ? ? ?1000 циклов

? ? ? ? ? ? ?истирающих

? ? ? ? ? ? ?воздействий

2. Сопротивле- ? - ? - ? 35 ? 35 ? 24 ? 10 ? ГОСТ 17074

ние раздиранию, ? ? ? ? ? ? ?

Н, не менее: ? ? ? ? ? ? ?

в продольном ? - ? 18 ? - ? - ? - ? - ?

направлении ? ? ? ? ? ? ?

в поперечном ? - ? 30 ? - ? - ? - ? - ?

направлении: ? ? ? ? ? ? ?

низкой ? 10 - 20 ? ? ? ? ? ?

прочности ? ? ? ? ? ? ?

средней ? 20 - 50 ? ? ? ? ? ?

прочности ? ? ? ? ? ? ?

высокой ? 50 ? ? ? ? ? ?

прочности, ? ? ? ? ? ? ?

не менее ? ? ? ? ? ? ?

3. Жесткость, ? 12 ? 24 ? 24 ? 24 ? 20 ? 30 ? ГОСТ 8977

сН, не более ? ? ? ? ? ? ?

4. Стойкость ? 22 ? - ? - ? - ? - ? 30 ? ГОСТ 12.4.118

к проколу, Н, ? ? ? ? ? ? ?

не менее ? ? ? ? ? ? ?

5. Сопротив- ? 6 ? - ? - ? - ? - ? - ? ГОСТ 12.4.141

ление порезу, ? ? ? ? ? ? ?

Н/мм, не менее ? ? ? ? ? ? ?

6. Морозостой- ? ? ? ? ? ? ? ГОСТ 15162

кость, °C: ? ? ? ? ? ? ?

высокая ? Ниже -60 ? - ? - ? - ? - ? - ?

средняя ?От -30 до -60? ? ? ? ? ?

умеренная ? До -30 ? ? ? ? ? ?

7. Устойчивость? 300 ?200 ?200 ? 200 ? - ? - ? ГОСТ 8978

к многократному ? ? ? ? ? ? ?

изгибу, тыс. ? ? ? ? ? ? ?

циклов, не менее? ? ? ? ? ? ?

8. Прочность ? 0,98 ? - ? - ? - ? - ? 0,6 ? ГОСТ 17317

связи пленочного? ? ? ? ? ? ?

покрытия с ? ? ? ? ? ? ?

основой, Н/мм, ? ? ? ? ? ? ?

не менее ? ? ? ? ? ? ?

9. Усадка после? 3 ? - ? - ? - ? - ? - ? ГОСТ 8972

намокания и ? ? ? ? ? ? ?

высушивания, %, ? ? ? ? ? ? ?

не более ? ? ? ? ? ? ?

10. Намокае- ? 0 ? - ? - ? - ? - ? - ? ГОСТ 8972

мость со стороны? ? ? ? ? ? ?

покрытия, % ? ? ? ? ? ? ?

11. Огнеупор- ? - ? - ? 30 ? - ? - ? - ? ГОСТ 15898

ность (огне- ? ? ? ? ? ? ?

стойкость), с, ? ? ? ? ? ? ?

не менее ? ? ? ? ? ? ?

12. Слипание ? - ? - ? 0 ? 0 ? - ? - ? ГОСТ 8975

покрытия, кПа ? ? ? ? ? ? ?

13. Стойкость ? - ? - ? - ? 50 ? - ? - ? ГОСТ 12.4.052

к прожиганию, с,? ? ? ? ? ? ?

не менее ? ? ? ? ? ? ?

14. Разрывная ? ? ? ? ? 350 ? 350 ? ГОСТ 17316

нагрузка, Н: ? ? ? ? ? ? ?

в продольном ? - ?290 ?290 ? 290 ? ? ?

направлении, ? ? ? ? ? ? ?

не менее ? ? ? ? ? ? ?

в поперечном ? - ?270 ?270 ? 270 ? - ? - ? -

направлении ? ? ? ? ? ? ?

низкой ? 350 ? ? ? ? ? ?

прочности ? ? ? ? ? ? ?

средней ? 350 - 1000 ? - ? - ? - ? - ? - ?

прочности ? ? ? ? ? ? ?

высокой ? 1000 ? ? ? ? ? ?

прочности, ? ? ? ? ? ? ?

не менее ? ? ? ? ? ? ?

15. Удлинение ? 55 ? 55 ? 55 ? 55 ? 15 ? 15 ? ГОСТ 17316

при разрыве, %, ? ? ? ? ? ? ?

не более ? ? ? ? ? ? ?

16. Изменение ? - ? - ? - ? - ? - ? 5 ? ТУ 38.106251-

массы образца ? ? ? ? ? ? ?85

(степень ? ? ? ? ? ? ?

набухания) в ? ? ? ? ? ? ?

трансформаторном? ? ? ? ? ? ?

масле в течение ? ? ? ? ? ? ?

24 ч, % ? ? ? ? ? ? ?

17. Температура? - ? - ? - ? - ? - ? 40 ? ГОСТ 7912

хрупкости, °C, ? ? ? ? ? ? ?

не менее ? ? ? ? ? ? ?

Таблица 3

Показатели качества полимерных материалов

???????????????????????????????????????????????????????????????????????????????????????????????????????????

Наименование ? Норма для группы защиты ?Метод

показателя ?????????????????????????????????????????????????????????????????????????????????????испыта-

?от ?от ?от растворов кислот?от ?от растворов ?от воды?от орга- ?от ?от ?ния

?рент-?ра- ?(по серной кислоте)?элект- ? щелочей (по ?и раст-?нических ?неф- ?вред-?

?ге- ?дио- ? ?ричес- ? гидроокиси ?воров ?раствори-?ти, ?ных ?

?новс-?ак- ?????????????????????кого ? натрия) ?неток- ?телей, в ?неф- ?био- ?

?ких ?тив- ?кон- ?кон- ?кон- ?тока ? ?сичных ?том числе?те- ?логи-?

?излу-?ных ?цент-?цент- ?цент- ? ? ?веществ?лаков и ?про- ?чес- ?

?чений?заг- ?рации?рации ?рации ? ??????????????? ?красок на?дук- ?ких ?

? ?ряз- ?от 50?от 20 ?до 20%? ?кон- ?кон- ? ?их основе?тов, ?фак- ?

? ?нений?до ?до 50%? ? ?цент- ?цент-? ? ?ма- ?торов?

? ? ?80% ? ? ? ?рации ?рации? ? ?сел, ?(мик-?

? ? ? ? ? ? ?до 20% ?св. ? ? ?жиров?ро- ?

? ? ? ? ? ? ? ?20% ? ? ? ?орга-?

? ? ? ? ? ? ? ? ? ? ? ?низ- ?

? ? ? ? ? ? ? ? ? ? ? ?мов) ?

???????????????????????????????????????????????????????????????????????????????????????????????????????????

1. Толщина, ? Не ? Не ? ? Не ? Не ? Не ? ? ? Не ?Не менее ? Не ? Не ?

мм ?более?менее? ?менее ? более?менее ? ? ? менее ? 0,2 ?менее?более?

? 1,7 ? 0,3 ? ? 0,3 ? 0,3 ? 1,3 ? ? ? 0,3 ? ? 0,4 ? 0,3 ?

2. Условная ? 3,5 ? ? ?13 <*>?20 <*>?20 <*> ? ? ?13 <*> ? 20,0 ? 8,0 ?22,0 ?ГОСТ

прочность при ? ? ? ?------?------?------ ? ? ?------ ? ? ? ?12580

растяжении, ? ? ? ? 7 ? 15 ? 9,5 ? ? ? 7 ? ? ? ?ГОСТ 270

мПа, не менее ? ? ? ? ? ? ? ? ? ? ? ? ?

3. Относи- ? Не ? - ? ? Не ? ? Не ? Не ? ? Не ?Не менее ?500,0? Не ?ГОСТ

тельное ?более? ? ?менее ? ? менее ? менее ? ? менее ? 270 ? ?более?12580

удлинение при ? 250 ? ? ? 700 ? ?800 <*>?750 <*>? ? 700 ? ? ?800,0?ГОСТ 270

разрыве, %: ? ? ? ? ? ?-------?-------? ? ? ? ? ?

? ? ? ? ? ? 600 ? 600 ? ? ? ? ? ?

до воздейст- ? ? - ? 200 ? - ? - ? - ? - ? 200 ? - ? - ? - ? - ? -

вия агрессив- ? ? ? ? ? ? ? ? ? ? ? ? ?

ных сред ? ? ? ? ? ? ? ? ? ? ? ? ?

после воздей-? - ? - ? 160 ? - ? - ? - ? - ? 160 ? - ? - ? - ? - ? -

ствия агрес- ? ? ? ? ? ? ? ? ? ? ? ? ?

сивных сред ? ? ? ? ? ? ? ? ? ? ? ? ?

4. Относи- ?Защитные ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

тельное рент- ?свойства ? ? ? ? ? ? ? ? ? ? ?

генозащитное ?материала ? ? ? ? ? ? ? ? ? ? ?

свойство ?должны быть? ? ? ? ? ? ? ? ? ? ?

(свинцовый ?эквивалент-? ? ? ? ? ? ? ? ? ? ?

эквивалент) ?ны пластине? ? ? ? ? ? ? ? ? ? ?

?свинца ? ? ? ? ? ? ? ? ? ? ?

?толщиной ? ? ? ? ? ? ? ? ? ? ?

?не менее ? ? ? ? ? ? ? ? ? ? ?

?0,3 мм при ? ? ? ? ? ? ? ? ? ? ?

?напряжении ? ? ? ? ? ? ? ? ? ? ?

?100 кВ на ? ? ? ? ? ? ? ? ? ? ?

?рентгеновс-? ? ? ? ? ? ? ? ? ? ?

?кой трубке ? ? ? ? ? ? ? ? ? ? ?

ИС NORMPROD: примечание.

ГОСТ 27708-88 утратил силу на территории Российской Федерации

с 1 января 2010 года в связи с введением в действие

ГОСТ Р 53371-2009 (Приказ Ростехрегулирования от 28.07.2009

N 264-ст).

5. Дезактиви-? - ? 20 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?ГОСТ

руемость ? ? ? ? ? ? ? ? ? ? ? ? ?27708

(коэффициент ? ? ? ? ? ? ? ? ? ? ? ? ?

дезактивации) ? ? ? ? ? ? ? ? ? ? ? ? ?

не менее ? ? ? ? ? ? ? ? ? ? ? ? ?

ИС NORMPROD: примечание.

Взамен ГОСТ 262-79 Постановлением Госстандарта России от

02.06.1994 N 160 с 1 января 1995 года введен в действие

ГОСТ 262-93.

6. Сопротив- ? - ? - ?18,5 ? - ? - ?40 <*> ?40 <*> ?18,5 ? - ? 30 ? 5,0 ? - ?ГОСТ

ление раздиру,? ? ? ? ? ?------ ?------ ? ? ? ? ? ?21353

кН/м, не менее? ? ? ? ? ? 12 ? 15 ? ? ? ? ? ?ГОСТ 262

7. Изменение ? - ? - ? 1 ? - ? - ? - ? - ? 1 ? - ? - ? - ? - ?ГОСТ

массы образца ? ? ? ? ? ? ? ? ? ? ? ? ?9.030

(степень ? ? ? ? ? ? ? ? ? ? ? ? ?

набухания), %,? ? ? ? ? ? ? ? ? ? ? ? ?

не более ? ? ? ? ? ? ? ? ? ? ? ? ?

8. Условная ? ? ? ? ? ? ? ? ? ? ? ? ?

прочность при ? ? ? ? ? ? ? ? ? ? ? ? ?

растяжении, ? ? ? ? ? ? ? ? ? ? ? ? ?

мПа, не менее:? ? ? ? ? ? ? ? ? ? ? ? ?

до воздейст- ? - ? - ? 8 ? - ? - ? - ? - ? 8,0 ? - ? - ? - ? - ?ГОСТ

вия агрес- ? ? ? ? ? ? ? ? ? ? ? ? ?12580

сивных сред ? ? ? ? ? ? ? ? ? ? ? ? ?

после воздей-? - ? - ? 6,4 ? - ? - ? - ? - ? 6,4 ? - ? - ? - ? - ?

ствия агрес- ? ? ? ? ? ? ? ? ? ? ? ? ?

сивных сред ? ? ? ? ? ? ? ? ? ? ? ? ?

9. Относи- ? - ? - ? - ? 35 ? - ? - ? 12 ? 3 ? 35 ? 200 ?25,0 ?15,0 ?ГОСТ

тельное оста- ? ? ? ? ? ? ? ? ? ? ? ? ?12580

точное удли- ? ? ? ? ? ? ? ? ? ? ? ? ?

нение после ? ? ? ? ? ? ? ? ? ? ? ? ?

разрыва, %, ? ? ? ? ? ? ? ? ? ? ? ? ?

не более ? ? ? ? ? ? ? ? ? ? ? ? ?

10. Стойкость? - ? - ? - ? 30 ? - ? - ? 30 ? - ? - ? - ? - ? - ?ГОСТ

к действию ? ? ? ? ? ? ? ? ? ? ? ? ?9.030

кислот (изме- ? ? ? ? ? ? ? ? ? ? ? ? ?

нение условной? ? ? ? ? ? ? ? ? ? ? ? ?

прочности при ? ? ? ? ? ? ? ? ? ? ? ? ?

растяжении и ? ? ? ? ? ? ? ? ? ? ? ? ?

относительного? ? ? ? ? ? ? ? ? ? ? ? ?

удлинения при ? ? ? ? ? ? ? ? ? ? ? ? ?

разрыве после ? ? ? ? ? ? ? ? ? ? ? ? ?

воздействия ? ? ? ? ? ? ? ? ? ? ? ? ?

эталонных ? ? ? ? ? ? ? ? ? ? ? ? ?

испытательных ? ? ? ? ? ? ? ? ? ? ? ? ?

жидкостей в ? ? ? ? ? ? ? ? ? ? ? ? ?

течение 24 ч ? ? ? ? ? ? ? ? ? ? ? ? ?

при темпе- ? ? ? ? ? ? ? ? ? ? ? ? ?

ратуре ? ? ? ? ? ? ? ? ? ? ? ? ?

23 +/- 2 °C), ? ? ? ? ? ? ? ? ? ? ? ? ?

% не более ? ? ? ? ? ? ? ? ? ? ? ? ?

11. Жест- ? - ? - ? - ? - ? - ? - ? - ? - ? - ? 8 ? - ? - ?ГОСТ

кость, сН, ? ? ? ? ? ? ? ? ? ? ? ? ?8977

не более ? ? ? ? ? ? ? ? ? ? ? ? ?

12. Устойчи- ? ? ? ? ? ? ? ? ? ? 500 ? ? ?ГОСТ

вость к исти- ? ? ? ? ? ? ? ? ? ?(при на- ? ? ?12.4.143

ранию, циклы, ? ? ? ? ? ? ? ? ? ?грузке ? ? ?

не менее ? ? ? ? ? ? ? ? ? ?1 кг) ? ? ?

? ? ? ? ? ? ? ? ? ? -10? ? ?

13. Коэффи- ? - ? - ? - ? - ? - ? - ? - ? - ? - ?9 x 10 ? - ? - ?ГОСТ

циент прони- ? ? ? ? ? ? ? ? ? ? ? ? ?12.4.143

цаемости ? ? ? ? ? ? ? ? ? ? ? ? ?

органических ? ? ? ? ? ? ? ? ? ? ? ? ?

растворителей ? ? ? ? ? ? ? ? ? ? ? ? ?

(проницаемость? ? ? ? ? ? ? ? ? ? ? ? ?

парами ? ? ? ? ? ? ? ? ? ? ? ? ?

четыреххлорис-? ? ? ? ? ? ? ? ? ? ? ? ?

того угле- ? ? ? ? ? ? ? ? ? ? ? ? ?

рода), г/см, ? ? ? ? ? ? ? ? ? ? ? ? ?

с, не более ? ? ? ? ? ? ? ? ? ? ? ? ?

14. Стойкость? - ? - ? - ? - ? - ? - ? - ? - ? - ? 20,0 ? - ? - ?ГОСТ

к действию ? ? ? ? ? ? ? ? ? ? ? ? ?9.030

органических ? ? ? ? ? ? ? ? ? ? ? ? ?

растворителей,? ? ? ? ? ? ? ? ? ? ? ? ?

%, не более ? ? ? ? ? ? ? ? ? ? ? ? ?

15. Степень ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?60,0 ? - ?ГОСТ

набухания ? ? ? ? ? ? ? ? ? ? ? ? ?9.030

пленки (изме- ? ? ? ? ? ? ? ? ? ? ? ? ?

нение массы ? ? ? ? ? ? ? ? ? ? ? ? ?

образца) в ? ? ? ? ? ? ? ? ? ? ? ? ?

смеси бензин- ? ? ? ? ? ? ? ? ? ? ? ? ?

бензол (по ? ? ? ? ? ? ? ? ? ? ? ? ?

массе) в соот-? ? ? ? ? ? ? ? ? ? ? ? ?

ношении 3:1, ? ? ? ? ? ? ? ? ? ? ? ? ?

%, не более ? ? ? ? ? ? ? ? ? ? ? ? ?

Примечание. В числителе приведены значения показателей качества и методы испытаний для материалов бесшовных диэлектрических перчаток, в знаменателе - для штанцованных.

Таблица 4

Показатели качества трикотажных полотен

??????????????????????????????????????????????????????????????????

Наименование показателя ?Норма для группы ?Метод испытания

? защиты ?

???????????????????

? от механических ?

? воздействий ?

? (истирания) ?

??????????????????????????????????????????????????????????????????

1. Поверхностная плотность, ? 300 ?ГОСТ 8845

г/м2, не более ? ?

2. Плотность по вертикали ? 25,0 ?ГОСТ 8846

на 5 см, число петель ? ?

3. Прочность при разрыве, Н, ? 140,0 ?ГОСТ 8847

не менее ? ?

4. Стойкость к истиранию ? 350,0 ?ГОСТ 12739

по плоскости, циклы, не менее ? ?

5. Гигроскопичность, %, ? 7,0 ?ГОСТ 3816

не менее ? ?

6. Жесткость, сН, не более ? 1,0 ?ГОСТ 8977

7. Воздухопроницаемость, ? 200,0 ?ГОСТ 12088

дм3/м2, с, не менее ? ?

Таблица 5

Показатели качества нетканых полотен

??????????????????????????????????????????????????????????????????

Наименование показателя ? Норма ?Метод испытания

??????????????????????????????????????????????????????????????????

ИС NORMPROD: примечание.

Приказом Ростехрегулирования от 29.06.2005 N 166-ст с 01.12.2005

введен в действие ГОСТ 12023-2003.

1. Толщина, мм ? От 0,12 до 0,15 ?ГОСТ 12023

2. Поверхностная плотность, ? 250 ?ГОСТ 15902.1

г/м2, не более ? ?

3. Прочность при разрыве, Н, ? ?

не менее: ? ?

по длине ? 500 ?ГОСТ 15902.3

по ширине ? 850 ?

4. Плотность нитей ? ?ГОСТ 15902.2

(число нитей): ? ?

по длине ? 41 ? -

по ширине ? 20 ? -

5. Гигроскопичность, %, ? 7 ?ГОСТ 3816

не менее ? ?

Таблица 6

Показатели качества асбестовых тканей

??????????????????????????????????????????????????????????????????

Наименование показателя ? Норма для ? Метод испытания

?группы защиты ?

????????????????

? от контакта ?

? с нагретыми ?

?поверхностями ?

? св. 400 °C ?

??????????????????????????????????????????????????????????????????

ИС NORMPROD: примечание.

Взамен ГОСТ 6102-78 Постановлением Госстандарта России от

23.03.1995 N 159 с 1 января 1996 года введен в действие

ГОСТ 6102-94.

1. Масса 1 м2, г, не более ? 900 ? ГОСТ 6102

2. Толщина, мм, не менее ? 1,4 ? ГОСТ 6102

3. Разрывная нагрузка, Н, ? ? ГОСТ 6102

не менее: ? ?

по основе ? 1000 ?

по утку ? 400 ?

4. Стойкость к истиранию, ? 300 ? ГОСТ 15967, смена

циклы, не менее ? ?водостойкой шкурки

? ?через 1000 циклов

? ?истирающего

? ?воздействия

5. Потеря массы при ? 27 ? ГОСТ 6102

прокаливании, %, не менее ? ?

6. Жесткость, сН, не более ? 8 ? ГОСТ 8977 (размер

? ?образца 20 x 95 мм)

7. Осыпаемость, Н, не менее ? 20 ? Приложение 1

Таблица 7

Показатели качества натуральных кож

??????????????????????????????????????????????????????????????????

Наименование ? Норма для группы защиты ? Метод испытания

показателя ???????????????????????????

?от механи- ?от повышенных?

?ческих ?температур ?

?воздействий?(искр, брызг ?

?(проколов, ?расплавленно-?

?порезов, ?го металла, ?

?истирания) ?окалины); ?

? ?от контакта ?

? ?с нагретыми ?

? ?поверхностями?

? ?от 45° до ?

? ?100 °C ?

??????????????????????????????????????????????????????????????????

1. Разрывная на- ? 130,0 ? 130,0 ? ГОСТ 3813

грузка, Н, не менее ? ? ?

2. Стойкость к ? 58,0 ? ? ГОСТ 12.4.118

проколу, Н, не менее? ? ?

3. Стойкость к ? 7000,0 ? 7000,0 ? ГОСТ 15967, смена

истиранию, циклы, ? ? ?водостойкой шкурки

не менее ? ? ?после 1000 исти-

? ? ?рающих воздействий

4. Сопротивление ? 8,0 ? ? ГОСТ 12.4141

порезу, Н/мм, ? ? ?

не менее ? ? ?

5. Масса 1 м2/г, ? 530,0 ? 530,0 ? ГОСТ 938.13

не более ? ? ?

6. Жесткость, сН, ? 10,0 ? 10,0 ? ГОСТ 8977

не более ? ? ?

7. Раздирающая на- ? 3,4 ? 3,4 ? ГОСТ 3813

грузка, Н, не менее ? ? ?

8. Стойкость к про-? - ? 60,0 ? ГОСТ 12.4.052

жиганию, с, не менее? ? ?

1.3. Ткани, искусственные и натуральные кожи применяют для изготовления оснований и накладок средств защиты рук.

1.4. Пленочные полимерные материалы применяют для средств защиты рук.

1.5. Трикотажные полотна применяют для изготовления средств защиты рук и их деталей, а также для изготовления вкладышей в средствах защиты рук из полимерных материалов.

1.6. Нетканые полотна применяют для изготовления тыльной стороны, подкладки и прокладки средств защиты рук различного назначения.

1.7. Асбестовые ткани применяют для изготовления оснований и накладок средств защиты рук.

2. ТРЕБОВАНИЯ К МАТЕРИАЛАМ

2.1. Показатели качества тканей и методы испытаний искусственных кож, полимерных материалов, трикотажных полотен, нетканых полотен, асбестовых тканей и натуральных кож должны соответствовать указанным в табл. 1 - 7 и Приложениях 1 и 2.

Ассортимент материалов в зависимости от группы и подгруппы защиты приведен в Приложении 3.

Приложение 1

Обязательное

МЕТОД ОПРЕДЕЛЕНИЯ ОСЫПАЕМОСТИ ТКАНЕЙ

Настоящий метод применяют для тканей, предназначенных для рукавиц и трехпалых перчаток специального назначения.

Сущность метода заключается в определении усилия, требующегося для сбрасывания двухмиллиметрового слоя нитей ткани.

1. ОТБОР ПРОБ

1.1. Отбор проб - по ГОСТ 20566.

1.2. Из каждой отобранной пробы вырезают 20 элементарных проб по основе и 20 элементарных проб по утку размером 30 x 100 мм.

2. ПОДГОТОВКА К ИСПЫТАНИЮ

2.1. Перед испытанием пробы выдерживают в климатических условиях по ГОСТ 10681 в течение 24 ч.

3. АППАРАТУРА

3.1. Разрывная машина с приспособлением ЦНИХБИ (черт. 1).

Приспособление для определения усилий при осыпании ткани

1 - гребенка; 2 - зажим; 3 - нижние тиски;

4 - верхние тиски; 5 - держатель

Черт. 1

Приспособление состоит из гребенки, имеющей 18 игл диаметром 0,8 мм, равномерно расположенных в один ряд по длине 40 мм; специального зажима, закрепляемого в нижних тисках разрывной машины. В верхние тиски разрывной машины зажимают держатель гребенки.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Элементарную пробу заправляют в пластинку (черт. 2), облегчающую точную заправку пробы в приспособление для сбрасывания ткани шириной 2 мм.

Пластинка для заправки ткани в приспособление

Черт. 2

4.2. Элементарную пробу накладывают на пластину с плоской пружиной (черт. 2) таким образом, чтобы ее край вплотную подходил к выступу пластинки. После этого пробу прижимают пружиной и накалывают на иглы гребенки, которые проходят через прорезь пластинки.

4.3. В специальный держатель, который зажимают в верхних тисках разрывной машины, заправляют гребенку вместе с пробой. Другой конец пробы закрепляют в зажиме, укрепленном в нижних тисках разрывной машины.

4.4. Элементарной пробе при заправке в нижнем зажиме дают предварительное натяжение 20 г, зажимная длина 50 мм.

4.5. В момент полного сбрасывания ткани шириной 2 мм иглами гребенки по шкале нагрузок разрывной машины отмечают усилие, которое характеризует стойкость элементарной пробы к осыпанию.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. За стойкость образца ткани к осыпанию по основе и утку принимают соответственно среднее арифметическое результатов испытания 20 элементарных проб, вырезанных вдоль утка, и 20 элементарных проб, вырезанных вдоль основы, определяемых по шкале прибора и выраженных в ньютонах.

5.2. За показатель осыпаемости ткани принимают большее из полученных среднеарифметических значений осыпаемости по основе или по утку.

Приложение 2

Обязательное

МЕТОД ОПРЕДЕЛЕНИЯ СТОЙКОСТИ К ПРОКОЛУ

Настоящий метод применяют для материалов, предназначенных для рукавиц и трехпалых перчаток специального назначения (швейных).

Сущность метода заключается в определении силы прокола при постоянной скорости перемещения подвижного зажима.

1. ОТБОР ПРОБ

1.1. Отбор проб тканей - по ГОСТ 20566, искусственных кож - по ГОСТ 17316, натуральных кож - по ГОСТ 938.0.

1.2. Из каждой отобранной пробы вырезают две элементарные пробы размером 60 x 130 мм. Толщина каждой испытуемой пробы не должна отличаться более чем на 10% от среднего значения толщины испытуемых проб.

2. ПОДГОТОВКА К ИСПЫТАНИЮ

2.1. Перед испытанием элементарные пробы выдерживают в климатических условиях в течение 24 ч:

для тканей - по ГОСТ 10681;

для искусственных кож - по ГОСТ 17316;

для натуральных кож - по ГОСТ 938.14.

3. АППАРАТУРА

3.1. Разрывная машина, обеспечивающая измерение усилия с погрешностью не более 1%.

Разрывная машина должна быть снабжена приспособлением, обеспечивающим установку испытуемого образца так, чтобы сила прокола была направлена перпендикулярно к поверхности образца (черт. 3).

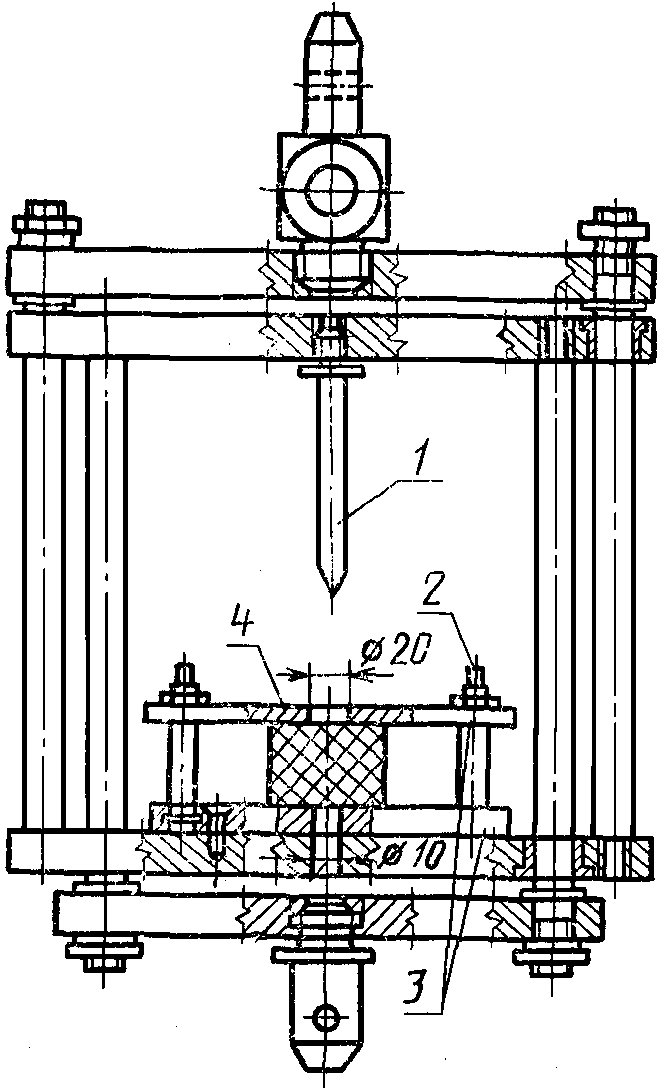

Приспособление для установки образца

1 - прокалывающий элемент; 2 - зажимные винты;

3 - площадка для закрепления образца; 4 - образец

Черт. 3

3.2. В качестве прокалывающего элемента при оценке защитных свойств следует применять медицинскую иглу или стальной стержень диаметром 2,6 мм, углом заточки 20°, длиной острия 8 мм.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Закрепляют прокалывающий элемент.

4.2. Устанавливают скорость перемещения нижнего зажима разрывной машины (200 +/- 20) мм/мин.

4.3. Образец с помощью винтов закрепляют на площадке, включают разрывную машину и фиксируют величину прокола испытываемого материала. На одной элементарной пробе проводят два испытания, на другой - три.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. За показатель стойкости к проколу принимают величину прокола, определяемую по шкале прибора и выраженную в ньютонах, и вычисляют как среднее арифметическое результатов пяти измерений.

Приложение 3

Рекомендуемое

АССОРТИМЕНТ МАТЕРИАЛОВ В ЗАВИСИМОСТИ

ОТ ГРУППЫ И ПОДГРУППЫ ЗАЩИТЫ

Таблица 8

??????????????????????????????????????????????????????????????????

Группа и ? Наименование ? Нормативно- ? Назначение

подгруппа ? материала ? техническая ? материала

защиты ? ? документация ?

??????????????????????????????????????????????????????????????????

От меха- ? ? ?

нических ? ? ?

воздейст- ? ? ?

вий: ? ? ?

истирания ? Ткань полиэфирная ? ГОСТ 11209-85 ? Для основания

?"Дозор" арт. 3179 ? ?

? Ткань костюмная ? ГОСТ 11209-85 ? То же

?"Горизонт" арт. 3581 ? ?

? Ткань хлопчато- ? РСТ РСФСР 588-84? "

?бумажная ? ?

? Двунитка арт. 6706 ? ?

? Двунитка суровая ? ТУ 17 РСФСР ? "

?аппретированная ?10.101-24-90 ?

?арт. 6867 ? ?

? Парусина брезентовая ? ГОСТ 20712-75 ? "

?арт. 11201 ? ?

? Ткань льнокапроновая ? ТУ 17 РСФСР ?"

?арт. 11230 ?40-6283-78 ?

? Парусина окрашенная ? ГОСТ 20712-75 ? "

?арт. 11253 ? ?

? Парусина окрашенная ? ГОСТ 20712-75 ? "

?арт. 11284 ? ?

? Двуниток льнолавсано-? ГОСТ 11302-78 ? "

?вый N 1 арт. 12110 ? ?

? Двуниток льнолавсано-? ГОСТ 11302-78 ? "

?вый N 2 арт. 12205 ? ?

? Ткань льновискозная ? ТУ 17 РСФСР ? "

?арт. 112104 ?68-11467-87 ?

? Ткань прорезиненная ? ТУ 38.1051057-76? Для основания

?566-ЛГН-2 ? ?и накладки

? Винилискожа-Т ? ТУ 17 РСФСР ? То же

?прерывистая ?0300163-009-91 ?

? Кожа из бахтармяного ? ОСТ 17-463-75 ? "

?спилка ? ?

? Уретанискожа-ТР ? ТУ 17-21-426-82 ? Для накладки

?неперфорированная ? ?

проколов ? Ткань костюмная ? ГОСТ 11209-85 ? Для основания

?"Горизонт" арт. 3581 ? ?

? Кирза двухслойная ? ТУ 17 РСФСР ? То же

?гладкокрашеная ?60-10454-82 ?

?арт. 6767 ? ?

? Кирза двухслойная ? ГОСТ 19196-80 ? "

?гладкокрашеная ? ?

?арт. 6879 ? ?

? Парусина брезентовая ? ГОСТ 20712-75 ? "

?арт. 11201 ? ?

? Парусина окрашенная ? ГОСТ 20712-75 ? "

?арт. 11253 ? ?

? Парусина окрашенная ? ГОСТ 20712-75 ? "

?арт. 11284 ? ?

? Парусина полульняная ? ТУ 17 Латв. ССР ? "

?окрашенная арт. 11285 ?1116-86 ?

? Ткань полульняная ? ГОСТ 20712-75 ? "

?арт. 11287 ? ?

? Ткань полульняная ? ГОСТ 20712-75 ? "

?арт. 11292 ? ?

? Кожа из бахтармяного ? ОСТ 17-463-75 ? Для основания

?спилка ? ?и накладки

порезов ? Кирза двухслойная ? ГОСТ 19196-80 ? То же

?гладкокрашеная ? ?

?арт. 6879 ? ?

? Ткань льнокапроновая ? ТУ 17 РСФСР ? "

?арт. 11230 ?40-6283-78 ?

? Парусина окрашенная ? ГОСТ 20712-75 ? "

?арт. 11253 ? ?

? Парусина окрашенная ? ГОСТ 20712-75 ? "

?арт. 11284 ? ?

? Парусина полульняная ? ТУ 17 Латв. ССР ? "

?арт. 11285 ?1116-86 ?

? Ткань полульняная ? ГОСТ 20712-75 ? "

?окрашенная арт. 11287 ? ?

? Ткань льновискозная ? ТУ 17 РСФСР ? Для основания

?для рукавиц ?68-11467-87 ?

?арт. 112104 ? ?

? Кожа из бахтармяного ? ОСТ 17-463-75 ? Для основания

?спилка ? ?и накладки

вибрации ? Ткань хлопчато- ? ТУ 17 РСФСР ? Для основания

?бумажная ?10.101-24-90 ?

? Двунитка суровая ? ?

?аппретированная ? ?

?арт. 6867 ? ?

? Ткань хлопчато- ? РСТ РСФСР 588-84? То же

?бумажная ? ?

? Двунитка арт. 6706 ? ?

? Двуниток льнолавсано-? ГОСТ 11302-78 ? Для основания

?вый N 2 арт. 12110 ? ?

? Двуниток льнолавсано-? ГОСТ 11302-78 ? То же

?вый N 1 арт. 12205 ? ?

? Винилискожа-Т ? ТУ 17 РСФСР ? Для накладки

?прерывистая ?0300163-009-91 ?

? Эластоискожа-Т ? ТУ 17 РСФСР ? То же

?для средств ?0300205-66-91 ?

?индивидуальной защиты ? ?

? Ткань хлопчатобумаж- ? ТУ 17 РСФСР ? Для подкладки

?ная сукно суровое ?60-5890-84 ?

?с начесом арт. 4788 ? ?

? Полотно холстопрошив-? ОСТ 17-251-78 ? То же

?ное "байка" ? ?

?арт. 931128 ? ?

? Полотно холстопрошив-? ТУ 17-14-261-85 ? "

?ное арт. 931401 ? ?

? Трубка резиновая ? ГОСТ 3399-76 ? Для вибро-

?медицинская ? ?гасящей

?Диаметр 6 - 7 мм ? ?прокладки

? Резина виброгасящая ? ТУ 17-21-463-83 ? То же

ИС NORMPROD: примечание.

Взамен ГОСТ 18273-80 Постановлением Госстандарта СССР

от 28.12.1989 N 4195 с 1 января 1991 года введен в действие

ГОСТ 18273-89.

ИС NORMPROD: примечание.

Взамен ГОСТ 19008-82 Межгосударственным Советом по стандартизации,

метрологии и сертификации 21.10.1993 принят и с 1 января 1995 года

введен в действие ГОСТ 19008-93.

от повы- ? Ватины холстопрошив- ? ГОСТ 18273-80 ? Для подкладки

шенных ?ные шерстяные ? ?

температур? Ватины холстопрошив- ? ГОСТ 19008-82 ? То же

?ные хлопчатобумажные ? ?

? Полотно холстопрошив-? ТУ 17-14-266-85 ? "

?ное техническое ? ?

?арт. 921506 ? ?

? Войлок тонкошерстный ? ТУ РСФСР ? "

?теплоизоляционный ?35-4271-86 ?

?марки АТИМ ? ?

? Сукно шинельное ? ГОСТ 27542-87 ? Для подклад-

?серое арт. 6425 ? ?ки, прокладки

? Сукно шинельное ? ГОСТ 27542-87 ? То же

?крашеное арт. 6426 ? ?

? Сукно шинельное ? ГОСТ 27542-87 ? "

?арт. 5405 ? ?

? Двуниток льнолавсано-? ГОСТ 11302-78 ? Для подкладки

?вый N 1 арт. 12205 ? ?

? Двуниток суровый ? ГОСТ 11302-78 ? То же

?льнолавсановый N 2 ? ?

?арт. 12110 ? ?

? Полотно трикотажное ? ГОСТ 8470-77 ? Для основания

?с начесом арт. 400702 ? ?и подкладки

ИС NORMPROD: примечание.

Взамен ГОСТ 6102-78 Постановлением Госстандарта России от

23.03.1995 N 159 с 1 января 1996 года введен в действие

ГОСТ 6102-94.

открытого ? Ткань асбестовая ? ГОСТ 6102-78 ? Для основания

пламени ?АСТ-2 ? ?и накладки

? Материал ? ТУ 17 РСФСР ? То же

?дублированный АФТ-Т ?62-10770-84 ?

?для одежды пожарных ? ?

? Винилискожа-Т трудно-? ТУ 17-21-471-83 ? "

?воспламеняющаяся ? ?

? Эластоискожа-Т ? ТУ 17-21-193-77 ? "

?теплоотражательная ? ?

теплового ? Эластоискожа-Т ? ТУ 17-21-193-77 ? Для накладки

излучения ?теплоотражательная ? ?

? Материал ? ТУ 17 РСФСР ? То же

?дублированный АФТ-Т ?62-10770-84 ?

?для одежды пожарных ? ?

? Сукно шинельное ? ГОСТ 27542-87 ? Для основания

?арт. 5405 ? ?

? Сукно шинельное ? ГОСТ 27542-87 ? То же

?серое арт. 6425 ? ?

? Сукно шинельное ? ГОСТ 27542-87 ? "

?крашеное арт. 6426 ? ?

? Кожа из бахтармяного ? ОСТ 17-463-75 ? "

?спилка ? ?

? Полотно утепляющее ? ТУ 17-14-304-88 ? Для подкладки

?холстопрошивное ? ?

?для спецодежды ? ?

искр, ? Парусина брезентовая ? ГОСТ 20712-75 ? Для основания

брызг ?ОП арт. 11119 ? ?

расплав- ? Парусина брезентовая ? ГОСТ 20712-75 ? То же

ленного ?ОП арт. 11201 ? ?

металла, ? Парусина окрашенная ? ГОСТ 20712-75 ? "

окалины ?ОП арт. 11284 ? ?

? Парусина полульняная ? ТУ 17 РСФСР ? "

?типа арт. 11292 ОП ?20-121-4-91 ?

? Кожа из бахтармяного ? ОСТ 17-463-75 ? Для основания

?спилка ? ?и накладки

? Винилискожа-Т трудно-? ТУ 17-21-471-83 ? Для накладки

?воспламеняющаяся ? ?

? Ткань асбестовая ? ГОСТ 6102-78 ? Для основания

?АСТ-2 ? ?и накладки

контакта с? Сукно шинельное ? ГОСТ 27542-87 ? Для основания

нагретыми ?арт. 5405 ? ?и накладки

поверх- ? Сукно шинельное ? ГОСТ 27542-87 ? То же

ностями ?серое арт. 6425 ? ?

от 40 до ? Сукно шинельное ? ГОСТ 27542-87 ? "

100 °C ?крашеное арт. 6426 ? ?

? Парусина брезентовая ? ГОСТ 20712-75 ? "

?арт. 11201 ? ?

? Ткань полульняная ? ГОСТ 20712-75 ? "

?арт. 11287 ? ?

? Ткань полульняная ? ГОСТ 20712-75 ? "

?арт. 11292 ? ?

? Кожа из бахтармяного ? ОСТ 17-463-75 ? "

?спилка ? ?

контакта с? Сукно шинельное ? ГОСТ 27542-87 ? Для основания

нагретыми ?арт. 5405 ? ?и накладки

поверх- ? Сукно шинельное ? ГОСТ 27542-87 ? То же

ностями ?серое арт. 6425 ? ?

от 100 до ? Сукно шинельное ? ГОСТ 27542-87 ? "

400 °C ?крашеное арт. 6426 ? ?

? Ткань асбестовая ? ГОСТ 6102-78 ? "

?АСТ-1 ? ?

? Ткань асбестовая ? ГОСТ 6102-78 ? "

?АСТ-2 ? ?

ИС NORMPROD: примечание.

Взамен ГОСТ 6102-78 Постановлением Госстандарта России от

23.03.1995 N 159 с 1 января 1996 года введен в действие

ГОСТ 6102-94.

контакта с? Ткань асбестовая ? ГОСТ 6102-78 ? Для основания

нагретыми ?АСТ-1 ? ?и накладки

поверхнос-? Ткань асбестовая ? ГОСТ 6102-78 ? То же

тями выше ?АСТ-2 ? ?

400 °C ? ? ?

От пони- ? Полотно нетканое ? ТУ 17-14-261-85 ? Для подкладки

женных ?холстопрошивное ? ?

темпе- ?арт. 931401 ? ?

ратур: ? Полотно утепляющее ? ТУ 17-14-304-88 ? То же

?холстопрошивное ? ?

?для спецодежды ? ?

? Полотно холсто- ? ТУ 17-14-266-84 ? "

?прошивное техническое ? ?

?арт. 921508 ? ?

? Полотно холсто- ? ОСТ 17-751-88 ? Для подкладки

?прошивное "Байка" ? ?

? Мех тканепрошивной ? ТУ 17-14-206-83 ? То же

?подкладочный арт. ? ?

?92615, 92616, 92622, ? ?

?92625 ? ?

ИС NORMPROD: примечание.

Взамен ГОСТ 18273-80 Постановлением Госстандарта СССР

от 28.12.1989 N 4195 с 1 января 1991 года введен в действие

ГОСТ 18273-89.

? Ватины холсто- ? ГОСТ 18273-80 ? Для подкладки

?прошивные шерстяные ? ?

ИС NORMPROD: примечание.

Взамен ГОСТ 19008-82 Межгосударственным Советом по стандартизации,

метрологии и сертификации 21.10.1993 принят и с 1 января 1995 года

введен в действие ГОСТ 19008-93.

? Ватины холстопрошив- ? ГОСТ 19008-82 ? То же

?ные хлопчатобумажные ? ?

? Байка хлопчатобумаж- ? ГОСТ 7259-77 ? "

?ная гладкокрашеная ? ?

? Войлок тонкошерстный ? ТУ РСФСР ? "

?теплоизоляционный ?35-4271-86 ?

?марки АТИМ ? ?

? Сукно портяночное ? ГОСТ 27542-87 ? "

?арт. 6902, 6911 ? ?

? Полотно трикотажное ? ГОСТ 8470-77 ? Для основания

?с начесом арт. 400702 ? ?и подкладки

? Трикотажное осново- ? ГОСТ 7880-77 ? То же

?вязаное вертелочное ? ?

?гладкое полотно ? ?

?арт. 28111910305 ? ?

? Ткань полиэфирная ? ГОСТ 11209-85 ? Для основания

?"Дозор" арт. 3179 ? ?

? Ткань костюмная ? ГОСТ 11209-85 ? То же

?"Горизонт" арт. 3581 ? ?

? Кирза двухслойная ? ТУ 17 РСФСР ? "

?гладкокрашеная ?60-10454-82 ?

?арт. 6767 ? ?

? Кирза двухслойная ? ГОСТ 19196-80 ? "

?гладкокрашеная ? ?

?арт. 6879 ? ?

ниже ? Эластоискожа-Т ? ТУ 17 РСФСР ? Для основания

-60 °C ?для средств ?0300205-66-91 ?и накладки

?индивидуальной защиты ? ?

? Кожа из бахтармяного ? ОСТ 17-463-75 ? То же

?спилка ? ?

? Винилискожа-Т ? ТУ 17 РСФСР ? Для накладки

?прерывистая ?0300163-009-91 ?

от -30 до ? Винилискожа-Т трудно-? ТУ 17-21-471-83 ? Для основания

до -60 °C ?воспламеняющаяся ? ?и накладки

? Кожа из бахтармяного ? ОСТ 17-463-75 ? То же

?спилка ? ?

? Винилискожа-Т ? ТУ 17 РСФСР ? Для накладки

?прерывистая ?0300163-009-91 ?

до -30 °C ? Уретанискожа-ТР ? ТУ 17-21-426-82 ? Для основания

?неперфорированная ? ?и накладки

? Кожа из бахтармяного ? ОСТ 17-463-75 ? То же

?спилка ? ?

? Винилискожа-Т ? ТУ 17 РСФСР ? Для накладки

?прерывистая ?0300163-009-91 ?

От неток- ? ? ?

сичной ? ? ?

пыли: ? ? ?

мелко- ? Саржа мерсеризованная? ТУ 17 РСФСР ? Для основания

дисперсной?арт. 3224 ?66-6073-85 ?

пыли ? Трикотажное осново- ? ГОСТ 788-77 ? То же

?вязаное вертелочное ? ?

?гладкое полотно ? ?

?арт. 28111310305 ? ?

? Винилискожа-Т ? ТУ 17 РСФСР ? Для накладки

?прерывистая ?0300163-009-91 ?

? Уретанискожа-ТР ? ТУ 17-21-426-82 ? То же

?неперфорированная ? ?

крупно- ? Полотно палаточное ? ТУ 17 РСФСР ? Для основания

дисперсной?гладкокрашеное ?60-8021-80 ?

пыли ?с отделкой ВО ? ?

? Саржа мерсеризованная? ТУ 17 РСФСР ? То же

?гладкокрашеная ?66-6073-85 ?

?арт. 3224 ? ?

? Ткань костюмная ? ГОСТ 11209-85 ? "

?"Горизонт" арт. 3581 ? ?

? Молескин гладко- ? ГОСТ 11209-85 ? "

?крашеный арт. 3054 ? ?

? Ткань с капроновым ? ГОСТ 11209-85 ? "

?волокном гладко- ? ?

?крашеная с отделкой ? ?

?ВО арт. 3146 ? ?

? Молескин гладко- ? ГОСТ 11209-85 ? "

?крашеный арт. 3095 ? ?

? Винилискожа-Т ? ТУ 17 РСФСР ? Для накладки

?прерывистая ?0300163-009-91 ?

? Уретанискожа-ТР ? ТУ 17-21-426-82 ? То же

?неперфорированная ? ?

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/23/gost_57925.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
