"ГОСТ 27715-88 (ИСО 5353-78). Государственный стандарт Союза ССР. Машины землеройные, тракторы и машины для сельскохозяйственных работ и лесоводства. Контрольная точка сиденья"
(введен в действие Постановлением Госстандарта СССР от 24.05.1988 N 1443)
(ред. от 09.04.1991)

1. Внесен Министерством строительного, дорожного и коммунального машиностроения СССР.

2. Постановлением Государственного комитета СССР по стандартам от 24.05.1988 N 1443 введен в действие государственный стандарт СССР ГОСТ 27715-88, в качестве которого непосредственно применен международный стандарт ИСО 5353-78, с 01.01.1989.

Настоящий стандарт устанавливает метод определения положения контрольной точки набивного сиденья любого типа.

Настоящий стандарт распространяется на сиденья, предназначенные для операторов землеройных машин, тракторов и машин для сельскохозяйственных работ и лесоводства. Контрольная точка сиденья (SIP), используемая при конструировании рабочего места оператора, может быть определена как точка пересечения вертикальной плоскости, проходящей через осевую линию сиденья, с теоретической осью поворота бедра относительно торса человека, аналогично определению точки H, приведенному в Приложении к настоящему стандарту.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 09.04.1991 N 469)

Точка SIP может быть определена на самом сиденье или расположена в рабочем пространстве на машине. Она может быть установлена непосредственно изготовителем сиденья.

Примечание. Установлено, что отклонение точки SIP от точки пересечения торс/бедро (точка H), измеряемое по осям x' и z', не превышает +/- 10 мм (см. Приложение).

Контрольная точка сиденья (SIP) - точка в средней вертикальной продольной плоскости устройства (черт. 1), установленного на сиденье оператора в соответствии с требованиями пп. 5 и 7. SIP является постоянной точкой по отношению к машине и не перемещается вместе с сиденьем при его регулировке и (или) колебании.

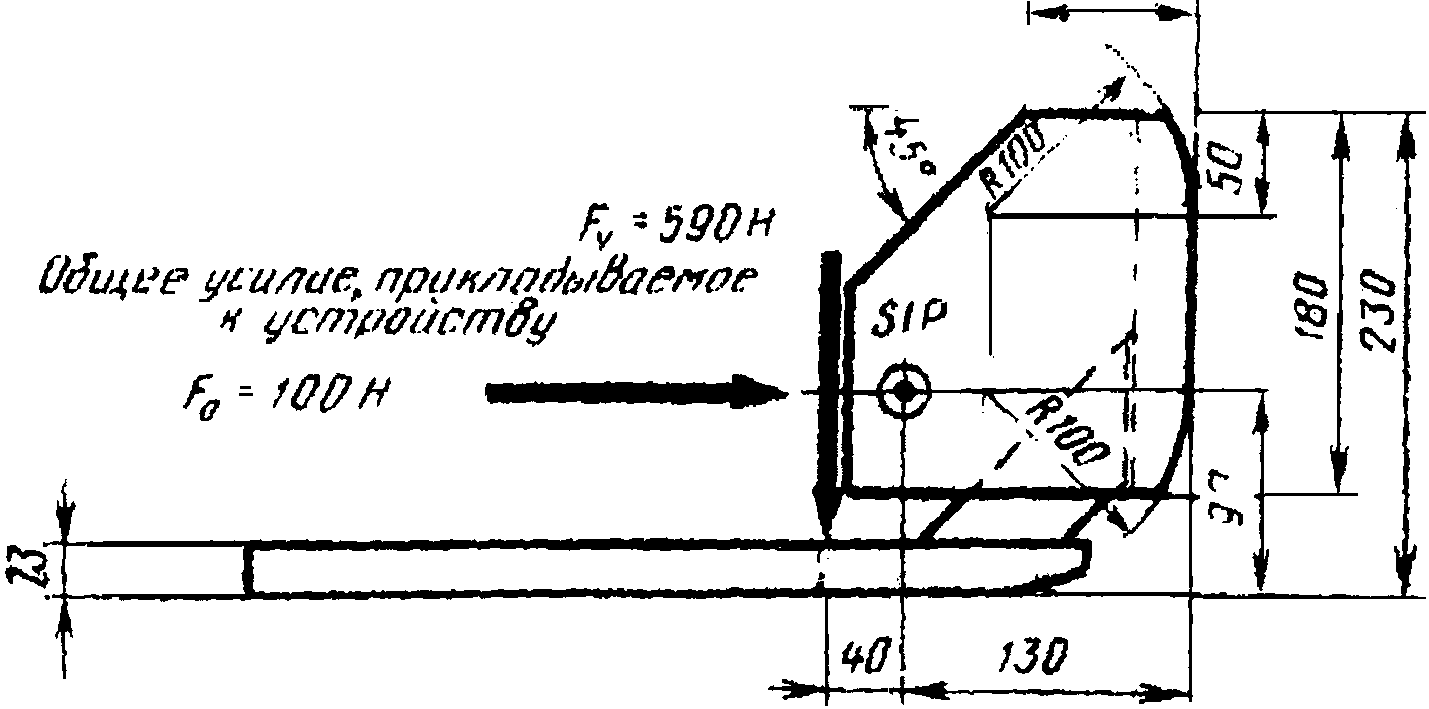

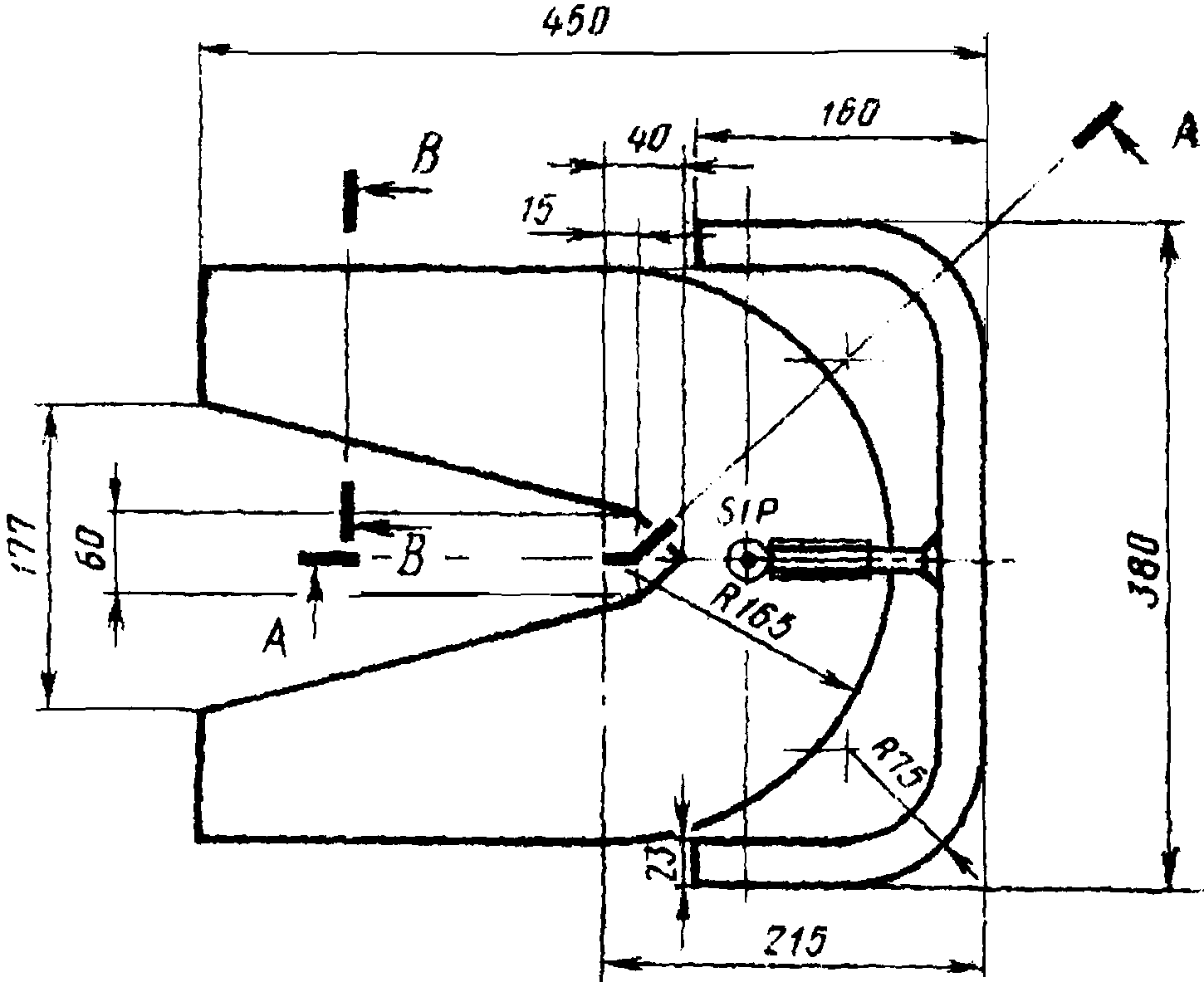

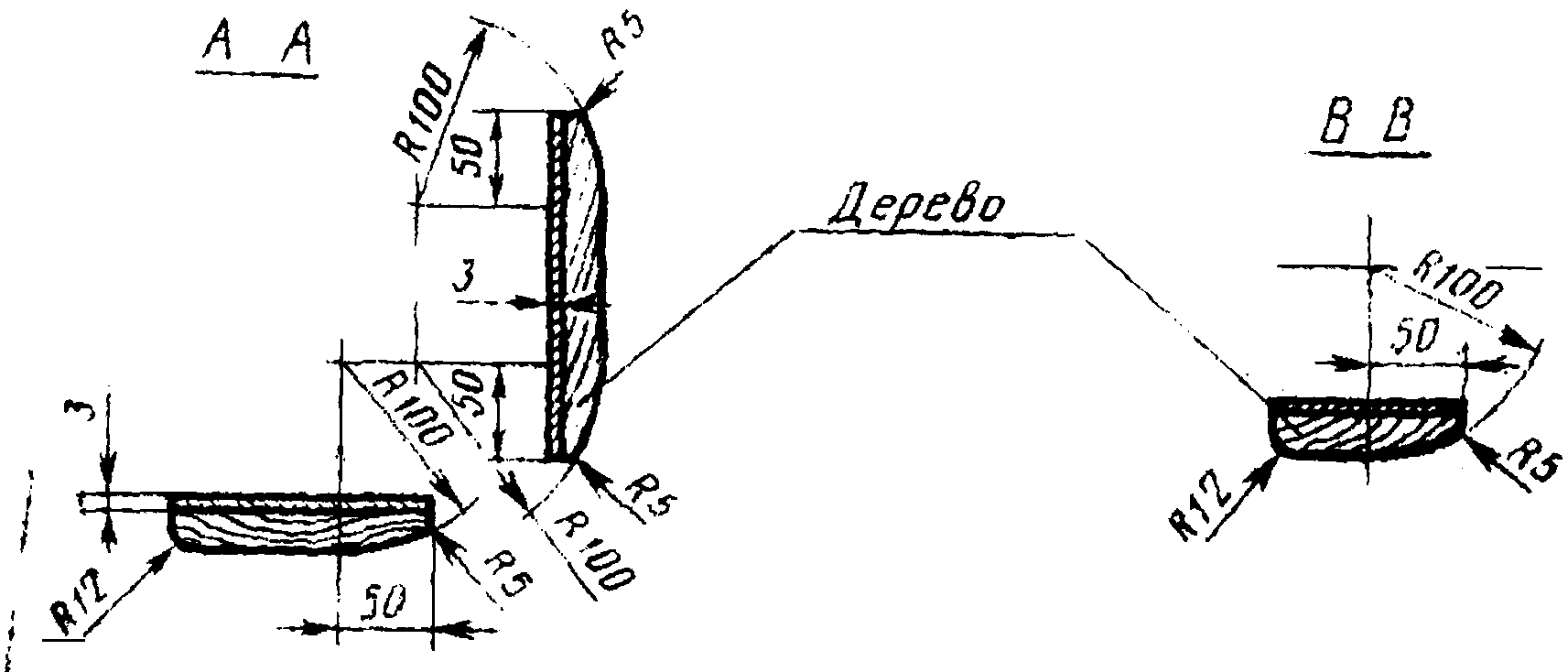

Устройство для определения контрольной точки сиденья приведено на черт. 1. Масса устройства должна составлять (6 +/- 1) кг. Нижняя поверхность устройства должна быть ровной и гладкой.

Если регулировочные устройства являются частью сиденья или подвески, то перед определением контрольной точки сиденье должно быть отрегулировано следующим образом:

а) все продольные, вертикальные и угловые регулировочные устройства должны быть установлены в среднее положение. Если установка в среднее положение невозможна, то должна быть выполнена регулировка сиденья с незначительным смещением вверх и назад от среднего положения;

б) регулируемые системы подвески должны быть установлены в среднем положении возможного диапазона колебаний при размещении на сиденье устройств с дополнительными грузами. При определении контрольной точки сиденья механизм подвески может быть заблокирован в этом положении;

в) нерегулируемые подвески должны быть заблокированы в вертикальном положении при размещении на сиденье устройства с дополнительными грузами;

г) если вышеупомянутые регулировки противоречат указаниям изготовителя, то должны быть соблюдены указания изготовителя относительно регулировки сиденья для оператора массой 75 кг;

д) если в соответствии с каким-либо стандартом или правилами требуется проведение измерений при иных положениях регулировок, они должны быть выполнены дополнительно к вышеупомянутым измерениям.

Примечание. Масса оператора 75 кг приблизительно соответствует массе устройства 65 кг, помещенного на сиденье.

Оси координат должны быть установлены следующим образом:

а) определить на одной из сторон опоры сиденья наиболее удаленное назад установочное отверстие;

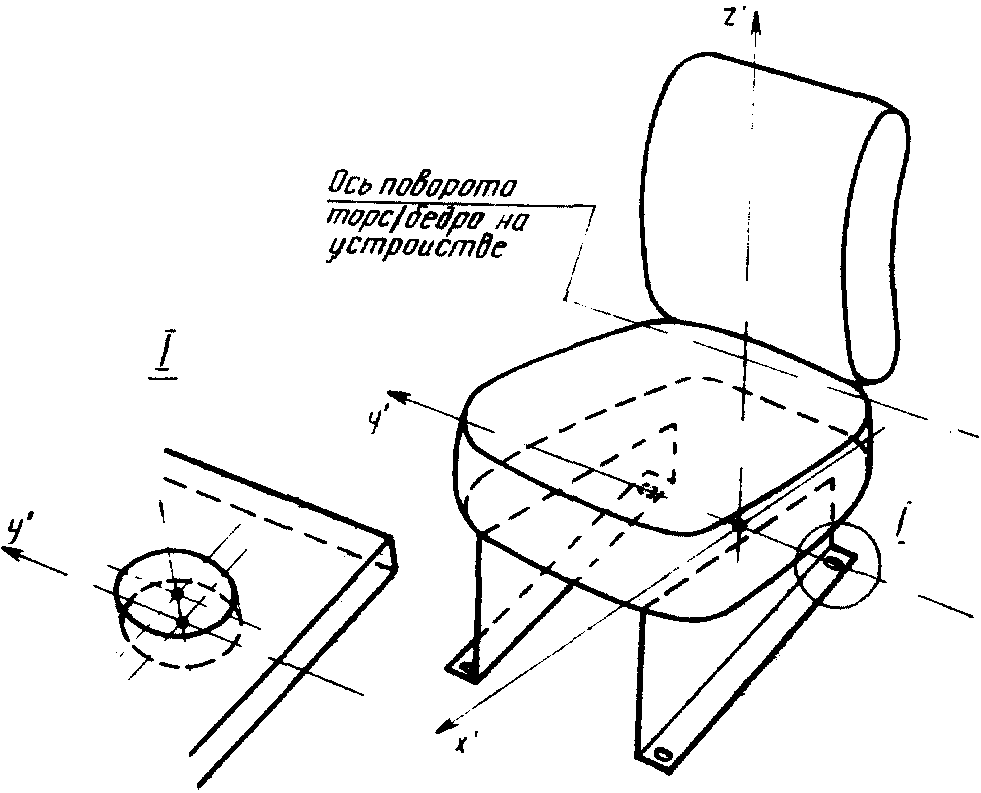

б) если ось указанного отверстия параллельна оси поворота торс/бедро, обозначенной на устройстве, то ось этого отверстия должна быть принята за y' (направление оси - слева направо по отношению к оператору в положении сидя (см. черт. 2));

в) если ось отверстия параллельна вертикальной плоскости, проходящей через осевую линию сиденья, то за ось y' принимается прямая, параллельная оси поворота торс/бедро и проходящая через точку пересечения плоскости опоры сиденья с осью указанного отверстия (см. черт. 3);

г) во всех остальных случаях ось у' должна выбираться с учетом особенностей сиденья;

д) оси x' и z' располагаются на пересечении горизонтальной и вертикальной плоскостей, проходящей через y', с вертикальной плоскостью, проходящей через осевую линию сиденья. Оси x' и z' направлены соответственно вперед и вверх (см. черт. 2 и 3).

Контрольная точка сиденья должна быть определена при помощи устройства, показанного на черт. 1, и следующей методики:

а) покрыть сиденье куском ткани, чтобы облегчить правильное размещение устройства;

б) поместить устройство (без дополнительных масс) на подушку сиденья, сдвинув его назад, к спинке сиденья;

в) установить дополнительные массы, доведя общую массу устройства от (6 +/- 1) кг до (26 +/- 1) кг; точка приложения вертикального усилия, создаваемого дополнительными массами, должна быть расположена на расстоянии 40 мм перед проекцией точки SIP на горизонтальную часть устройства (см. черт. 1);

г) приложить дважды к устройству в точке SIP горизонтальное усилие около 100 Н, как показано на черт. 1;

д) установить дополнительные массы, доведя общую массу устройства от (26 +/- 1) кг до (65 +/- 1) кг; центр приложения вертикального усилия дополнительных масс должен быть на расстоянии 40 мм перед проекцией точки SIP на горизонтальную часть устройства (см. черт. 1);

е) в двух вертикальных плоскостях, проведенных с обеих сторон сиденья на равных расстояниях от продольной осевой плоскости сиденья, определить с точностью +/- 1 мм координаты точек пересечения этих плоскостей с осью SIP, обозначенной на устройстве.

Рассчитать средние арифметические значения результатов измерений координат SIP в двух плоскостях;

ж) отразить в отчете условия испытаний, отличающиеся от условий, предусмотренных настоящим стандартом, которые могут явиться причиной получения ошибочных результатов; указать причины отступлений.

Отчет об испытаниях должен включать:

а) ссылку на настоящий стандарт;

б) любые отступления от условий испытаний, устанавливаемых настоящим стандартом, и причины, по которым они допущены. При выполнении регулировок, не предусмотренных п. 5, должно быть приведено их подробное описание. Измерения, выполненные в соответствии с п. 5д, не определяют положения точки SIP, но должны быть отражены в отчете как координаты точки SIP;

в) чертеж или схему сиденья с указанием осей x', y', z' и их положения относительно конструкции сиденья;

г) таблицу координат SIP по осям x' и z', определенных в соответствии с требованиями настоящего стандарта;

д) подробное описание диапазонов регулировки сиденья в соответствии с п. 5.

А1. Определение точки бедра H и устройство для ее определения

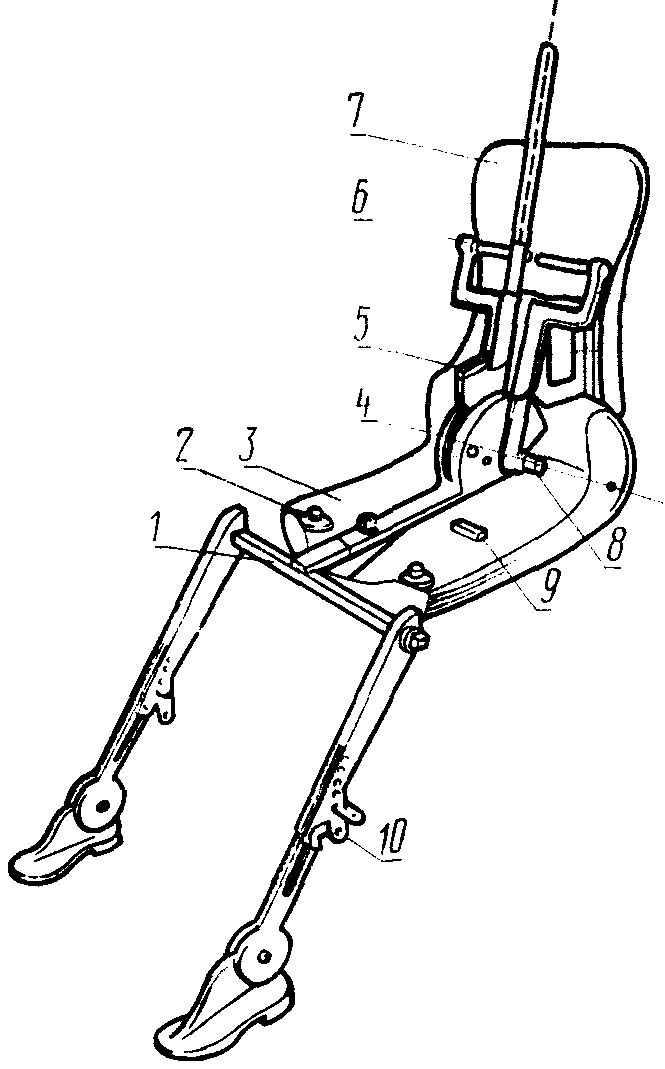

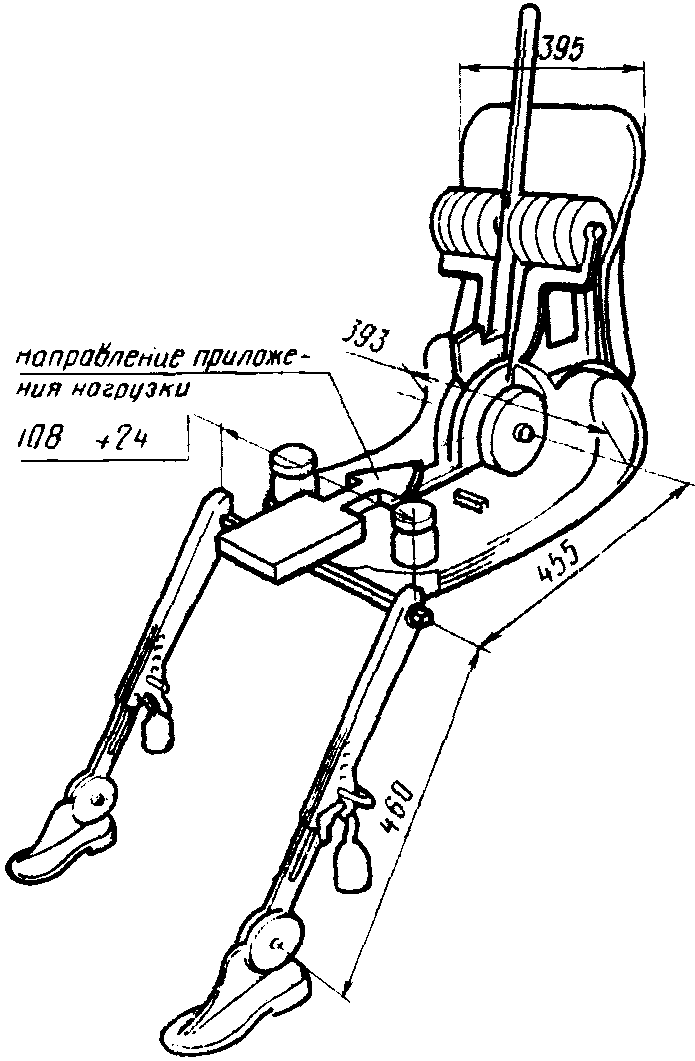

Точка H находится на пересечении вертикальной плоскости, проходящей через ось сиденья, с теоретической осью поворота бедра относительно торса человека, имитируемого устройством, показанным на черт. 4 и 5 <1>.

--------------------------------

<1> Устройства для определения точки H и SIP должны быть взаимозаменяемыми, поскольку соотношение между точкой H и SIP является достаточно близким (+/- 10 мм). Кроме того, устройство для определения точки H должно быть предусмотрено для использования при определении удобства сиденья оператора и для других эргономических испытаний.

А2. Регулировка сиденья при определении точки H

Сиденье должно быть отрегулировано в соответствии с требованиями разд. 5 настоящего стандарта.

А3. Выбор трех осей отсчета x', y', z' для точки H

Оси координат должны быть установлены в соответствии с требованиями разд. 6 настоящего стандарта.

А4. Метод определения точки H

Точка H должна быть определена при помощи устройства, показанного на черт. 4 и 5, по следующей методике:

а) покрыть сиденье куском ткани, чтобы облегчить правильное размещение устройства;

б) отрегулировать длину ног манекена в соответствии с длиной ног операторов, входящих в 95%-ную группу;

в) поместить устройство (без масс) на подушку сиденья (элементы ног на опоры) таким образом, чтобы ось поворота торс/бедро была горизонтальной;

г) опереть торс манекена на спинку сиденья.

Если сиденье имеет закрепленную спинку, сильно отклоненную назад, установить торс вертикально;

д) поместить массы на элементы, имитирующие голень и бедро, установить поперечный спиртовой уровень горизонтально;

е) отодвинуть устройство от спинки сиденья, используя Т-образную деталь, соединяющую колени, и наклонить торс манекена вперед. Снова отодвинуть манекен назад до упора;

ж) приложить дважды горизонтальное усилие около 100 Н к устройству в точке, указанной стрелкой на черт. 5, и затем отклонить торс назад в положение, определенное в п. А4г;

з) установить массы на элемент, имитирующий таз, затем торсовые массы. Установить поперечный спиртовой уровень горизонтально;

и) следя за тем, чтобы спиртовой уровень оставался в горизонтальном положении, наклонить торс манекена вперед, чтобы предотвратить трение о спинку сиденья;

к) для достижения правильного размещения осторожно отклонить торс манекена в положение, указанное в п. А4г. Спиртовой уровень должен оставаться горизонтальным, в противном случае вышеупомянутые действия по пп. А4е и А4ж повторить;

л) измерить с точностью до +/- 1 мм координаты и точки H манекена относительно трех осей x', y', z', как определено в п. 6 настоящего стандарта;

м) при необходимости измерить углы при помощи квадрантов, установленных на манекене, и зафиксировать в отчете значения следующих углов:

- угол наклона торса манекена к вертикали;

- угол между торсом и бедром;

- угол между бедром и голенью;

- угол между голенью и ступней;

н) указать в отчете условия испытаний, отличающиеся от условий, предусмотренных настоящим стандартом, которые могут быть причиной получения ошибочных результатов, и указать причины отступления.

А5. Отчет

Отчет об испытаниях должен быть составлен в соответствии с требованиями разд. 8.
