ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГОЛОВКИ СОЕДИНИТЕЛЬНЫЕ
ДЛЯ ПОЖАРНОГО ОБОРУДОВАНИЯ
ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Connecting heads for fire equipment.
Types, main parameters and dimensions
ГОСТ 28352-89
Е
Дата введения
1 января 1992 года
1. Разработан и внесен Министерством строительного, дорожного и коммунального машиностроения СССР.
Разработчики: Г.М. Павелко (руководитель темы); В.З. Дроненко; В.В. Бабак; В.Ф. Федотов; Т.В. Рихтер; М.М. Срибнер, канд. техн. наук; Б.А. Ефимов; С.Ю. Гольцева; Ю.А. Федотов; Г.Ф. Агеев.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 29.11.1989 N 3522.
3. Взамен ГОСТ 2217-76 и ГОСТ 12964-80.
4. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка ? Номер пункта
??????????????????????????????????????????????????????????????????
Настоящий стандарт распространяется на соединительные напорные и всасывающие головки (далее - головки), предназначенные для соединения напорных, всасывающих и напорно-всасывающих пожарных рукавов между собой и с пожарным оборудованием.
Стандарт устанавливает требования к головкам, изготовляемым для нужд народного хозяйства и экспорта.
В зависимости от назначения головки подразделяют на следующие типы:
НАПОРНЫЕ
ВСАСЫВАЮЩИЕ
2. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
2.1. Конструкция головок должна обеспечивать:
смыкаемость головок вручную (без применения ключа) на величину 1,0 - 1,5 ширины клыка;
смыкаемость и герметичность головок между собой и с головками одинакового условного прохода других типов с помощью ключей по
ГОСТ 14286 (кроме головок
);
неразъемность головок под воздействием напора в рукавных линиях.
2.2. Каждую головку комплектуют резиновым кольцом по ГОСТ 6557, обеспечивающим эксплуатацию в климатических зонах У, ХЛ и Т по
ГОСТ 15150 для категории размещения 1.
2.3. Каждая головка (кроме типа ГЦ, ГМ и
) должна иметь 4 равномерно расположенных по окружности выступа, размеры которых должны обеспечивать надежный захват за них ключа по
ГОСТ 14286.
2.4. Присоединительные размеры головок должны соответствовать указанным на
черт. 1 -
9 и в
табл. 1 -
9.

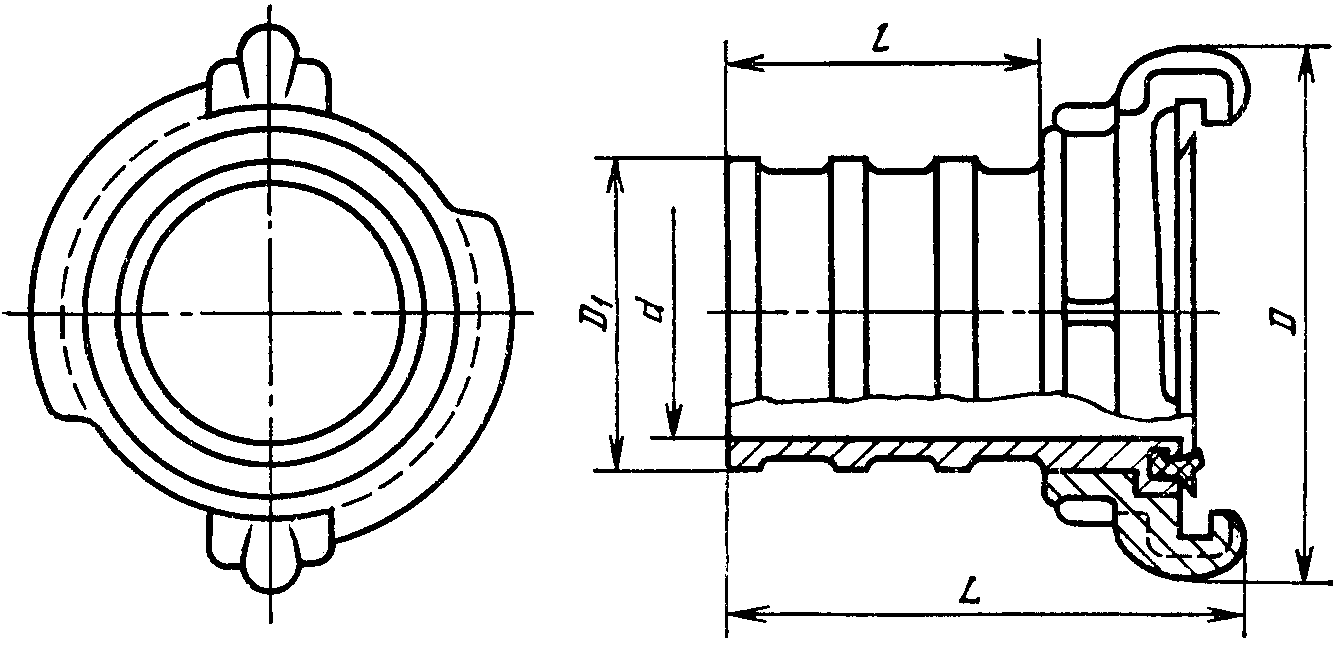

Головки напорные
Тип ГР
Примечание. Черт. 1 -
9 не определяют конструкцию головок.
Размеры, мм
??????????????????????????????????????????????????????????????????
Типоразмер ?Условный ? Рабочее ? D ? D ? d ?l, не?L, не
? проход, ?давление, ? ? 1 ? ?менее?более
? D ? МПа ? ?????????????? ? ?
? у ?(кгс/см2) ? ?номин.?пред.? ? ?
? ? ? ? ?откл.? ? ?
??????????????????????????????????????????????????????????????????
ГР-25 ? 25 ? 2,0 (20) ? 60 ? 28,4 ?+0,1 ? 19? 35 ? 65
??????????????????????????????????????????????????????????????????
ГР-50 ? 50 ? 1,6 (16) ? 98 ? 50,5 ?+0,3 ? 42? 52 ? 92
ГР-70 ? 70 ? 1,6 (16) ?128 ? 66,0 ?-0,5 ? 57? 56 ? 108
ГР-80 ? 80 ? 1,6 (16) ?142 ? 77,0 ? ? 69? 60 ? 120
??????????????????????????????????????????????????????????????????
ГР-150 ? 150 ? 1,2 (12) ?242 ?150,0 ?+0,5 ?136? 95 ? 173
? ? ? ? ?-0,7 ? ? ?
Пример условного обозначения соединительной рукавной напорной головки типоразмера ГР-70:
Головка напорная ГР-70 ГОСТ 28352-89.

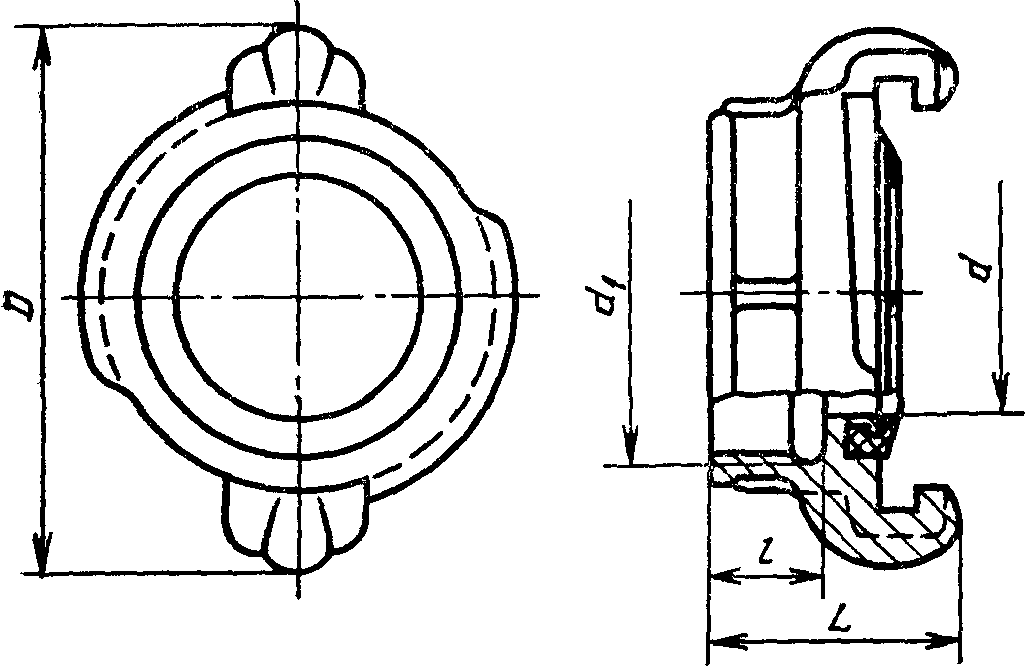

Тип ГМ
Размеры, мм
??????????????????????????????????????????????????????????????????
Типоразмер ?Условный ? Рабочее ? D ? d ? d ? l ?L, не
? проход, ?давление, ? ? ? 1 ? ?более
? D ? МПа ? ? ? ? ?
? у ?(кгс/см2) ? ? ? ? ?
??????????????????????????????????????????????????????????????????
ГМ-25 ? 25 ? 2,0 (20) ? 60 ? 19? G 1-B ? 17 ? 40
ГМ-50 ? 50 ? 1,6 (16) ? 98 ? 43? G 2-B ? 21 ? 44
ГМ-70 ? 70 ? 1,6 (16) ? 128 ? 57? G 2,5-B ? 25 ? 56
ГМ-80 ? 80 ? 1,6 (16) ? 142 ? 68? G 3-B ? 28 ? 60
ГМ-150 ? 150 ? 1,2 (12) ? 242 ?136? G 6-B ? 35 ? 78
Пример условного обозначения соединительной муфтовой напорной головки типоразмера ГМ-70:
Головка напорная ГМ-70 ГОСТ 28352-89.

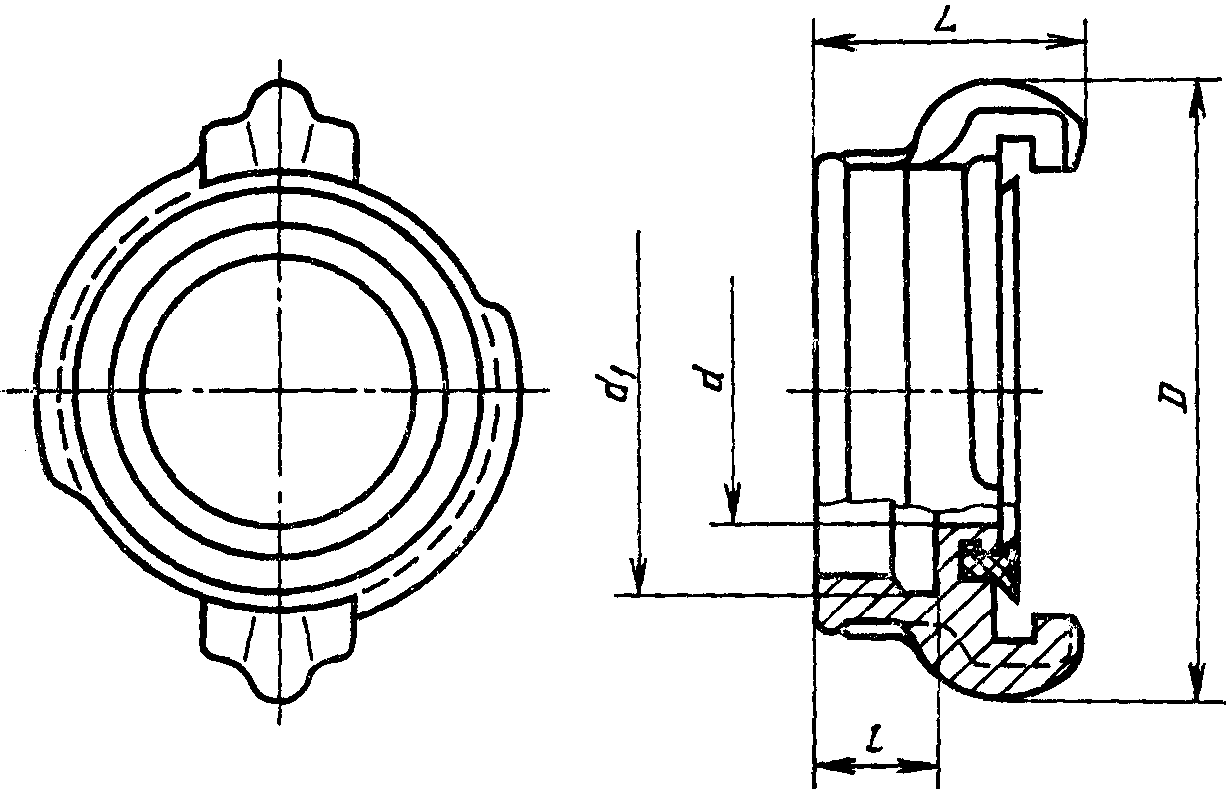

Тип ГЦ
Размеры, мм
??????????????????????????????????????????????????????????????????
Типоразмер ?Условный ? Рабочее ? D ? D ? d ? l ?L, не
? проход, ?давление, ? ? 1 ? ? ?более
? D ? МПа ? ? ? ? ?
? у ?(кгс/см2) ? ? ? ? ?
??????????????????????????????????????????????????????????????????
ГЦ-25 ? 25 ? 2,0 (20) ? 60 ? G 1-B ? 19?14,0 ? 40
ГЦ-50 ? 50 ? 1,6 (16) ? 98 ? G 2-B ? 43?22,5 ? 55
ГЦ-70 ? 70 ? 1,6 (16) ? 128 ? G 2,5-B ? 57?25,0 ? 61
ГЦ-80 ? 80 ? 1,6 (16) ? 142 ? G 3-B ? 68?28,0 ? 68
ГЦ-150 ? 150 ? 1,2 (12) ? 242 ? G 6-B ?136?45,0 ? 98
Пример условного обозначения соединительной цапковой напорной головки типоразмера ГЦ-70:
Головка напорная ГЦ-70 ГОСТ 28352-89.

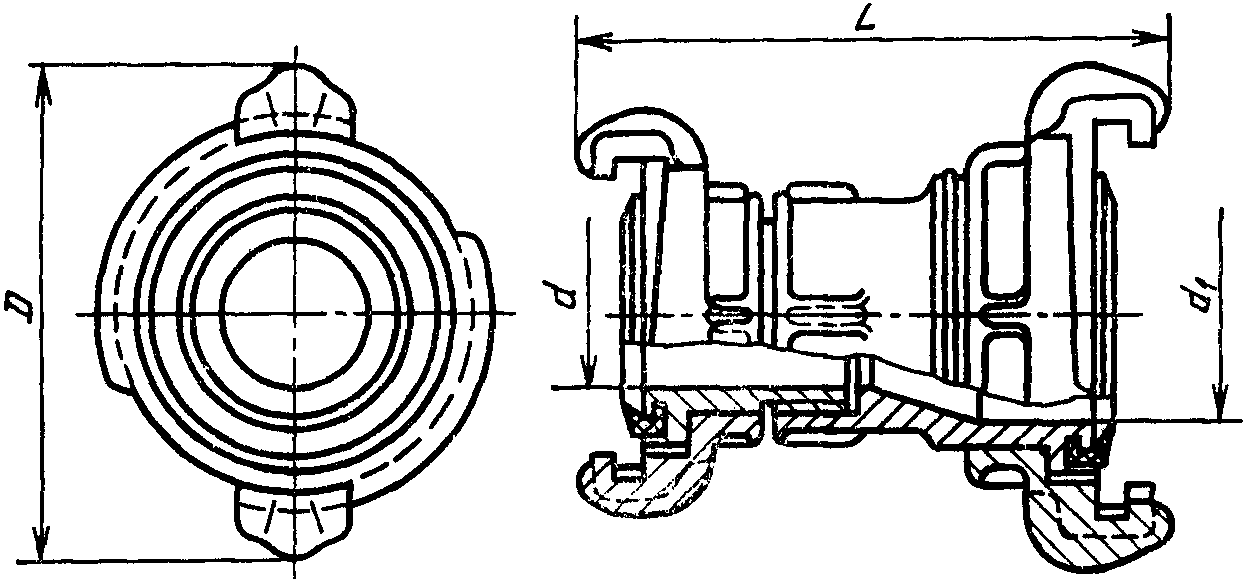

Тип ГП
Размеры, мм
??????????????????????????????????????????????????????????????????
Типоразмер ? Условный ? Рабочее ? D ? d ? d ? L,
? проход, ? давление, ? ? ? 1 ?не более
? D ? МПа ? ? ? ?
? у ? (кгс/см2) ? ? ? ?
??????????????????????????????????????????????????????????????????
ГП-50 x 25 ? 50 x 25 ? 2,0 (20) ? 98 ? 19 ? 42 ? 105
ГП-70 x 50 ? 70 x 50 ? 1,6 (16) ? 128 ? 42 ? 55 ? 155
ГП-80 x 50 ? 80 x 50 ? 1,6 (16) ? 142 ? 42 ? 67 ? 167
ГП-80 x 70 ? 80 x 70 ? 1,6 (16) ? 142 ? 57 ? 67 ? 160
Пример условного обозначения соединительной переходной напорной головки типоразмера ГП-70 x 50:
Головка напорная ГП-70 x 50 ГОСТ 28352-89.

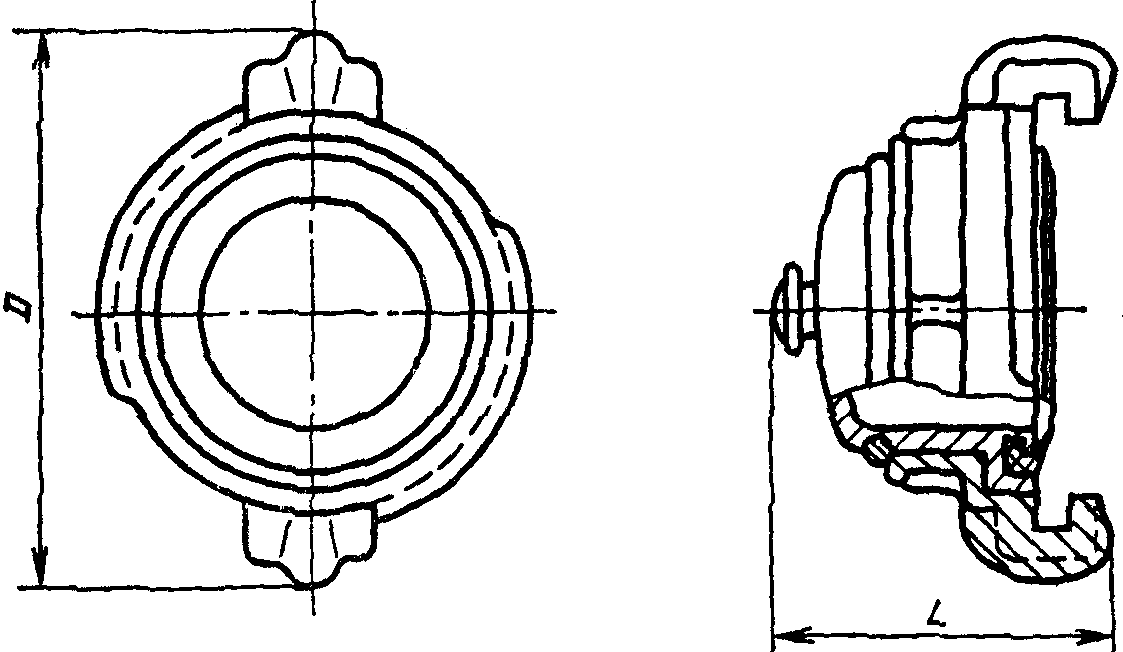

Тип ГЗ
Размеры, мм
??????????????????????????????????????????????????????????????????
Типоразмер ? Условный ? Рабочее ? D ?L, не более
? проход, D ? давление, ? ?
? у ? МПа (кгс/см2) ? ?
??????????????????????????????????????????????????????????????????
ГЗ-25 ? 25 ? 2,0 (20) ? 60 ? 40
ГЗ-50 ? 50 ? 1,6 (16) ? 98 ? 75
ГЗ-70 ? 70 ? 1,6 (16) ? 128 ? 80
ГЗ-80 ? 80 ? 1,6 (16) ? 142 ? 90
ГЗ-150 ? 150 ? 1,2 (12) ? 242 ? 125
Пример условного обозначения соединительной напорной головки-заглушки типоразмера ГЗ-70:
Головка-заглушка напорная ГЗ-70 ГОСТ 28352-89.
Головки всасывающие

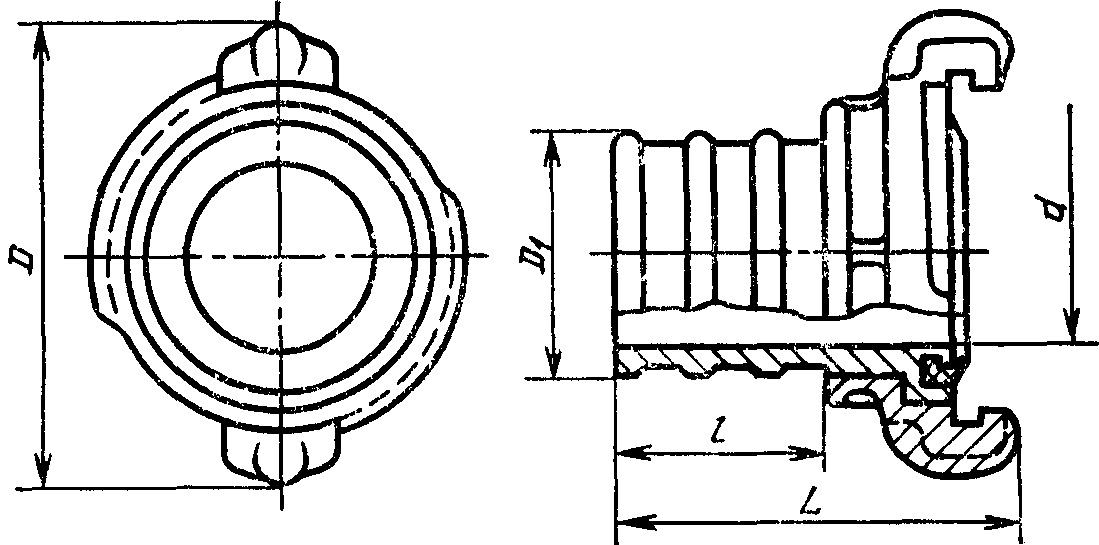

Тип ГРВ
Размеры, мм
??????????????????????????????????????????????????????????????????
Типоразмер?Условный? Рабочее ? D ? D ? d ?l, не?L, не
?проход, ?давление,? ? 1 ? ?менее?более
? D ? МПа ? ???????????????? ? ?
? у ?(кгс/см2)? ?номин.? пред. ? ? ?
? ? ? ? ? откл. ? ? ?
??????????????????????????????????????????????????????????????????
ГРВ-80 ? 80 ?1,0 (10) ?142 ? 75 ?+/- 0,4? 64 ? 100 ? 172
ГРВ-100 ? 100 ?0,1 (1,0)?175 ? 100 ?+/- 0,5? 87 ? 100 ? 172
ГРВ-125 ? 125 ?0,1 (1,0)?210 ? 124 ?+/- 0,5?110 ? 140 ? 220
Пример условного обозначения соединительной рукавной всасывающей головки типоразмера ГРВ-80:
Головка всасывающая ГРВ-80 ГОСТ 28352-89.

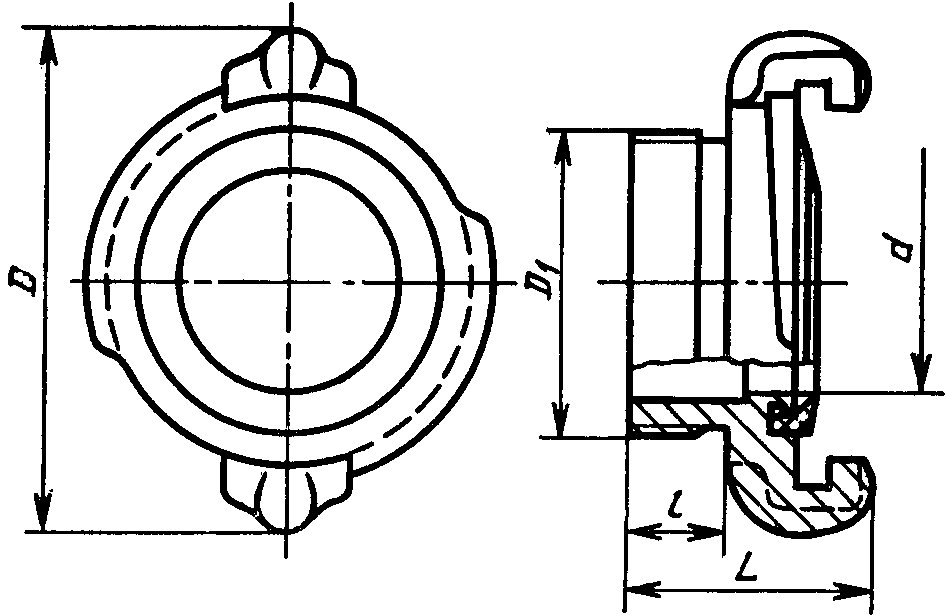

Тип ГМВ
Размеры, мм
??????????????????????????????????????????????????????????????????
Типоразмер ?Условный ? Рабочее ? D ? d ? d ? l ? L,
? проход, ? давление, ? ? 1 ? ? ?не более
? D ? МПа ? ? ? ? ?
? у ? (кгс/см2) ? ? ? ? ?
??????????????????????????????????????????????????????????????????
ГМВ-80 ? 80 ? 1,0 (10) ? 142 ?M95 x 4 ? 64?28 ? 64
ГМВ-100 ? 100 ? 0,1 (1,0) ? 175 ?M125 x 6 ? 87?40 ? 76
ГМВ-125 ? 125 ? 1,0 (10) ? 210 ?M150 x 6 ?110?40 ? 81
Пример условного обозначения соединительной муфтовой всасывающей головки типоразмера ГМВ-80:
Головка всасывающая ГМВ-80 ГОСТ 28352-89.

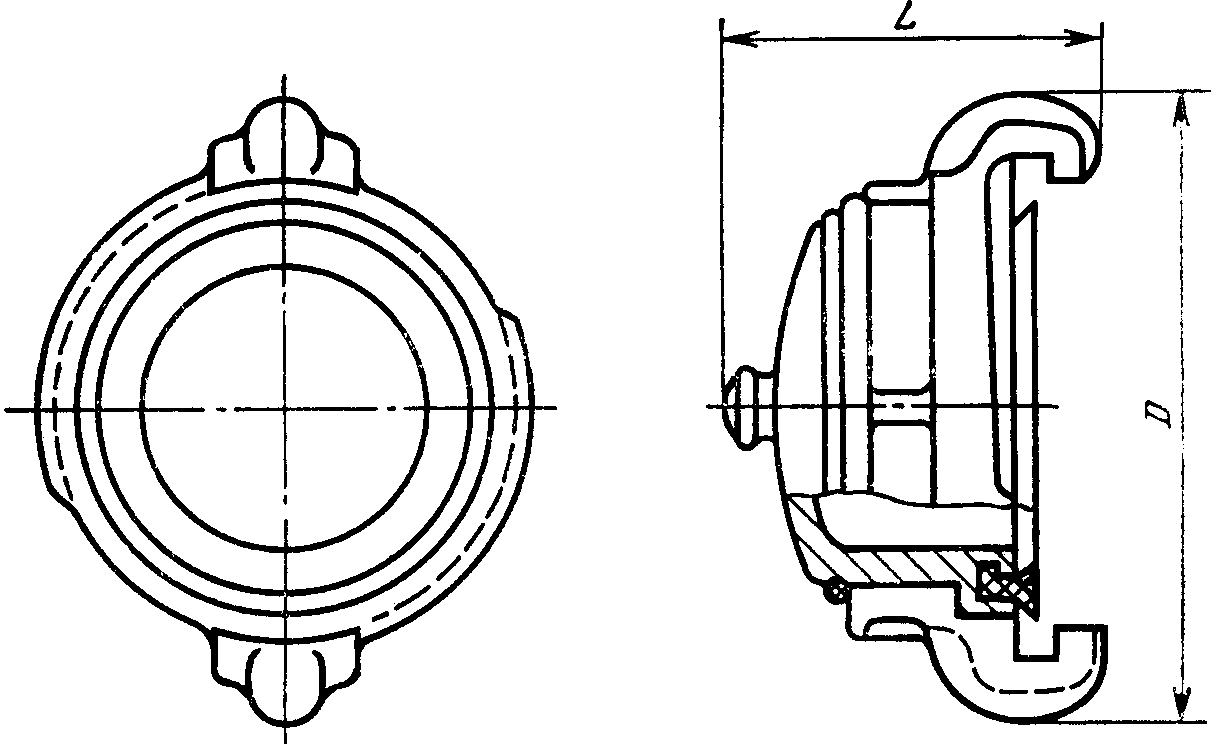

Тип ГЗВ
Размеры, мм
??????????????????????????????????????????????????????????????????
Типоразмер ? Условный ? Рабочее ? D ?L, не более
? проход, D ? давление, ? ?
? у ? МПа (кгс/см2) ? ?
??????????????????????????????????????????????????????????????????
ГЗВ-80 ? 80 ? 0,1 (1,0) ? 142 ? 86
ГЗВ-100 ? 100 ? 0,1 (1,0) ? 175 ? 92
ГЗВ-125 ? 125 ? 0,1 (1,0) ? 210 ? 100
Пример условного обозначения соединительной всасывающей головки-заглушки типоразмера ГЗВ-80:
Головка-заглушка всасывающая ГЗВ-80 ГОСТ 28352-89.

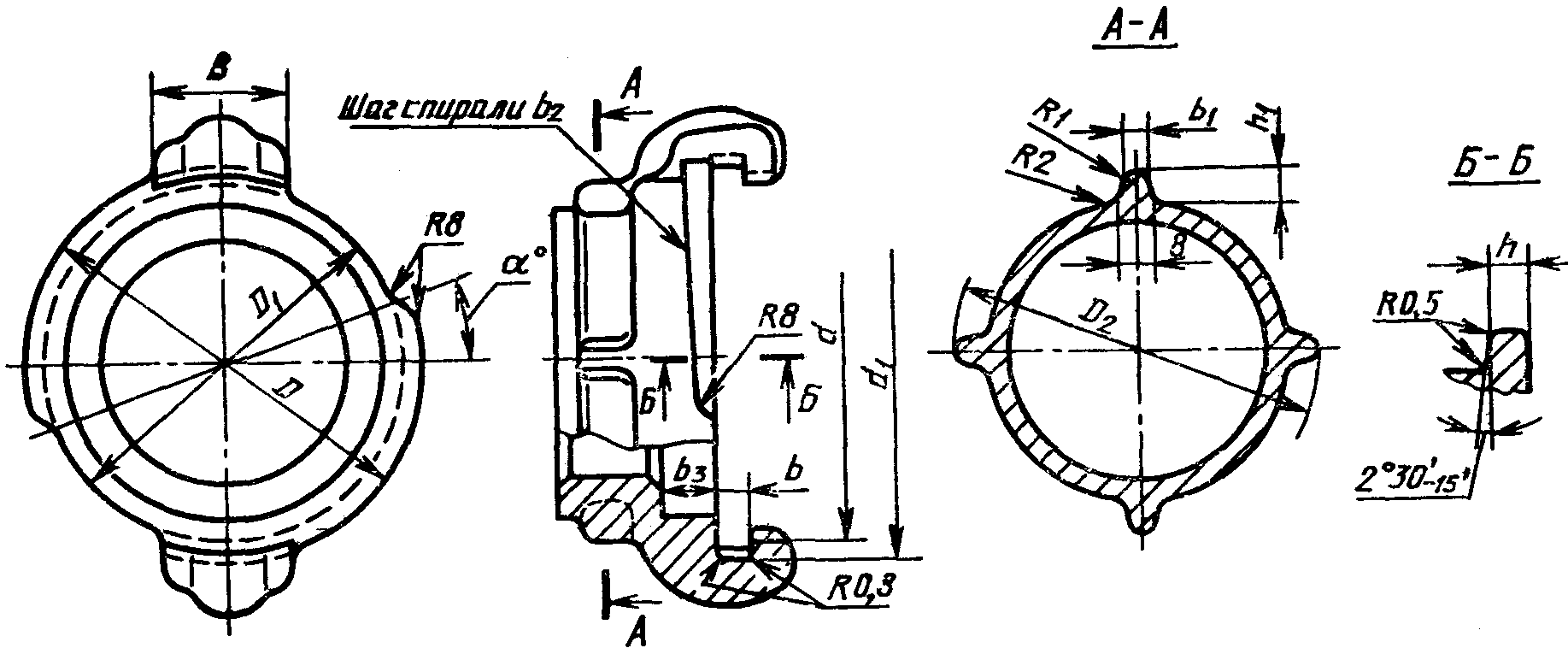

Размеры, обеспечивающие смыкаемость головок
Размеры, мм
???????????????????????????????????????????????????????????????????????????
Условный ? D ? D ? D ? d ? d ? B
проход, ? ? 1 ? 2, ? ? 1 ?
D ????????????????????????????? не ???????????????????????????
у ?Номин.? Пред. ?Номин.?Пред.?более ?Номин.?Пред.?Номин.?Пред.?
? ? откл. ? ?откл.? ? ?откл.? ?откл.?
???????????????????????????????????????????????????????????????????????????
25 ? 46 ?+/- 0,2? 40 ?-0,5 ? - ? 40 ?+0,5 ? 47 ?+0,33? 18
? ? ? ?-0,2 ? ? ?+0,2 ? ? ?
???????????????????????????????????????????????????????????????????????????
50 ? 85 ? -0,87 ? 77 ?-0,74? 77 ? 78 ?+0,54? 86 ?+0,54? 28
????????????????? ???????????????????????????? ???????? ?????
70 ? 103 ? ? 94 ?-0,87? 94 ? 95 ? ? 104 ? ? 32
????????????????? ???????? ??????????????? ???????? ?????
80 ? 115 ? ? 106 ? ? 106 ? 107 ? ? 116 ? ? 35
???????????????????????????????????????????????????????????????????????????
100 ? 149 ? -1 ? 139 ? -1 ? 136 ? 140 ?+0,63? 150 ?+0,63? 38
????????????????? ???????? ??????????????? ???????? ?????
125 ? 175 ? ? 165 ? ? 160 ? 166 ? ? 176 ? ? 40
???????????????????????????????????????????????????? ???????? ?????
150 ? 195 ? -1,15 ? 185 ?-1,15? 195 ? 185 ? ? 197 ? ? 40
Продолжение табл. 9
Размеры, мм
???????????????????????????????????????????????????????????????????????????
Условный? b ? b ? b ? b ? h ? h , ?альфа
проход, ? ? 1 ? 2 ? 3 ? ? 1 ?
D ?????????????????? ? ????????????????????????????? не ?
у ? Номин. ? Пред. ? ? ?Номин.? Пред. ?Номин.?Пред.?менее?
? ? откл. ? ? ? ? откл. ? ?откл.? ?
???????????????????????????????????????????????????????????????????????????
25 ? 4,5 ? -0,1 ? - ? 4 ? 11 ? +0,27 ? 3,5 ?-0,18? - ? 10°
??????????????????????????????????????????? ???????? ????????????
50 ? 7 ? +0,22 ? 4 ? 7 ? 12 ? ? 4,6 ? ? 6 ? 20°
?????????????????? ?????????????????? ???????? ????????????
70 ? 8 ? ? 5 ? 8 ? 12 ? ? 5,75 ? ? 7 ? 25°
?????????????????? ?????????????????? ?????????????????????????
80 ? 9 ? ? 5 ? 8 ? 14 ? ? 6,7 ?-0,22? 7 ? 25°
?????????????????? ?????????????????? ???????? ????????????
100 ? 9,5 ? ? 5 ? 9 ? 15 ? ? 7,25 ? ? 10 ? 30°
?????????????????? ?????????????????? ???????? ????????????
125 ? 10 ? ? 6 ? 10 ? 18 ? ? 7,85 ? ? 10 ? 30°
?????????????????? ?????????????????? ???????? ????????????
150 ? 12 ? ? 7 ? 10 ? 15 ? ? 7,85 ? ? 10 ? 30°
