Основные ссылки

На правах рекламы:

Произвольная ссылка:

Описание

Источник публикации

М.: Издательство стандартов, 1991

Примечание к документу

Документ утратил силу с 1 января 2017 года в связи с изданием Приказа Росстандарта от 10.06.2016 N 610-ст. Взамен введен в действие ГОСТ 28833-2016.

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ.

Документ введен в действие с 1 января 1992 года.

Название документа

"ГОСТ 28833-90. Дефекты огнеупорных изделий. Термины и определения"

(утв. Постановлением Госстандарта СССР от 29.12.1990 N 3498)

"ГОСТ 28833-90. Дефекты огнеупорных изделий. Термины и определения"
(утв. Постановлением Госстандарта СССР от 29.12.1990 N 3498)

Оглавление

ГОСТ 28833-90. Дефекты огнеупорных изделий. Термины и определения

Информационные данные

Алфавитный указатель терминов

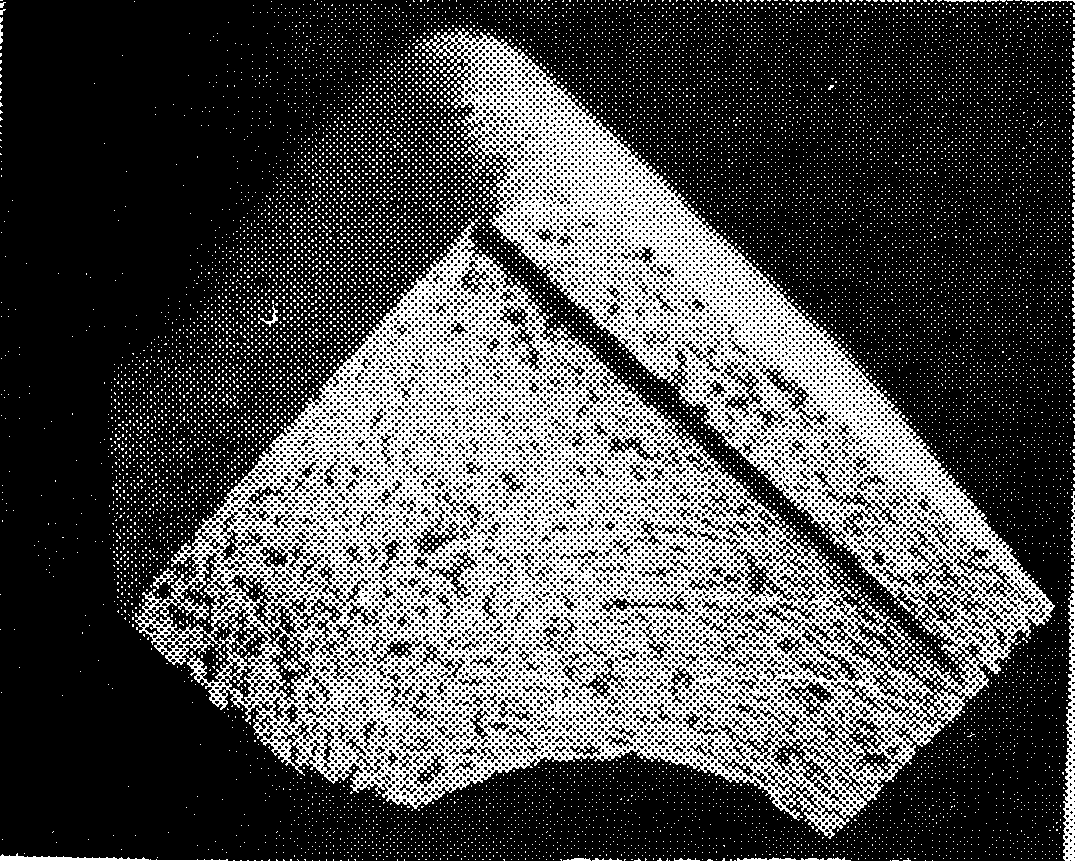

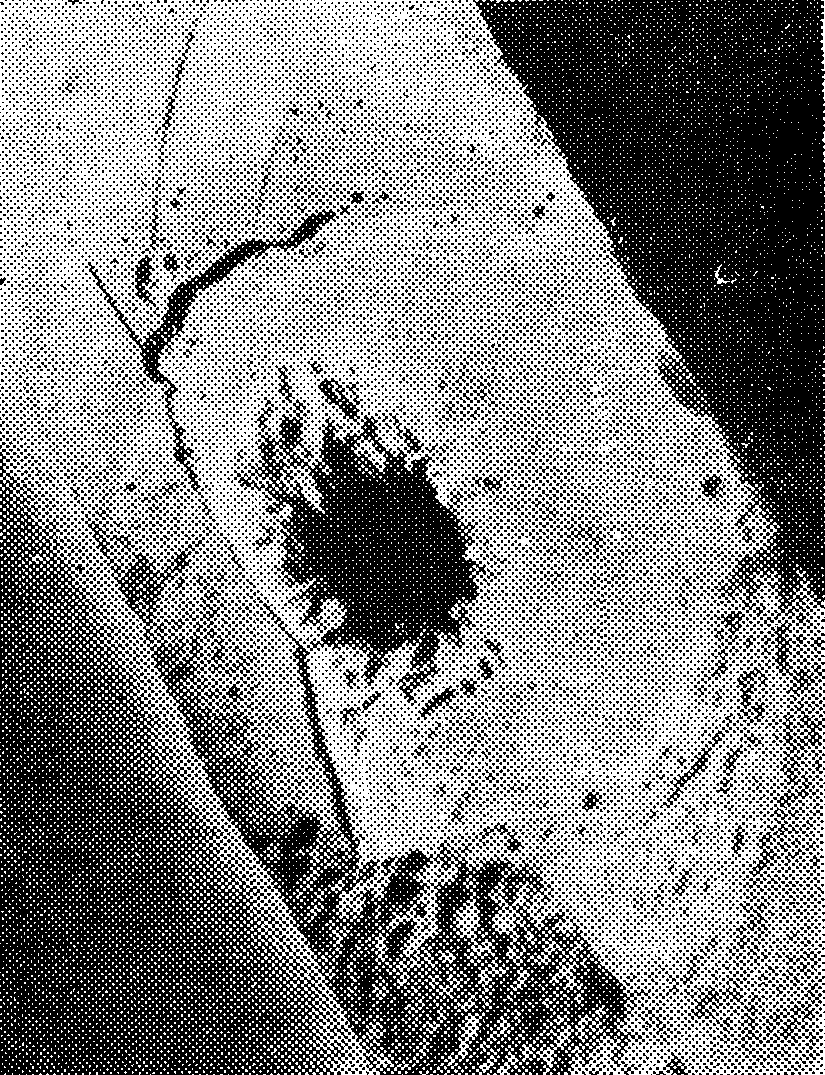

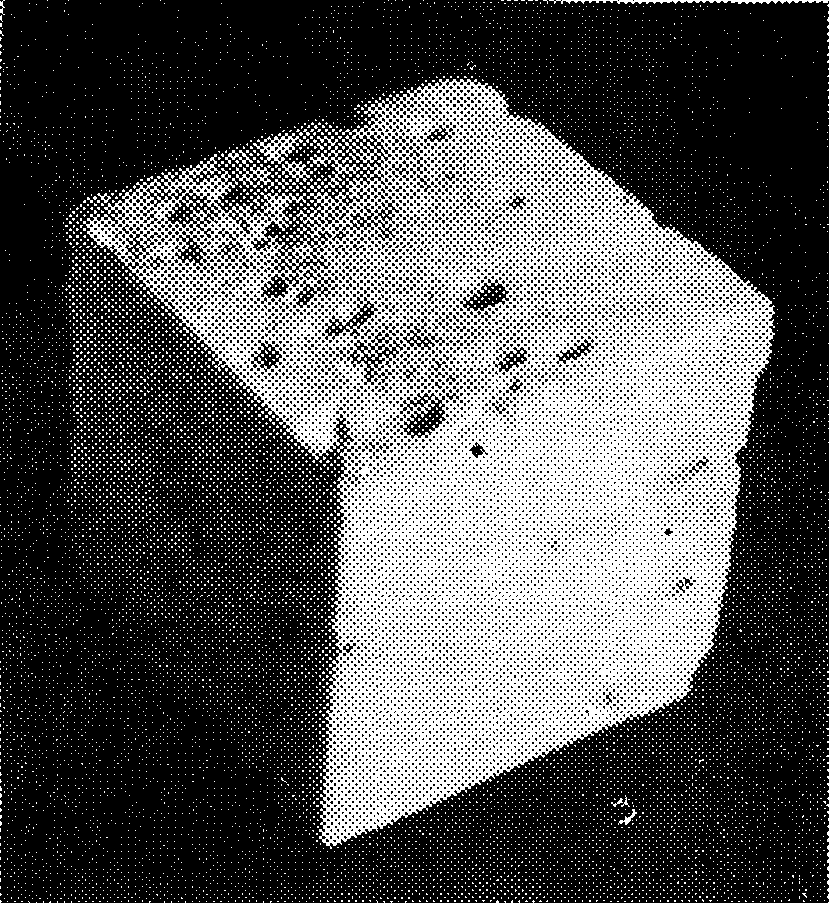

Приложение. Внешний вид дефектов огнеупорных изделий

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 29 декабря 1990 г. N 3498

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕФЕКТЫ ОГНЕУПОРНЫХ ИЗДЕЛИЙ

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Defects of refractory products.

Terms and definitions

ГОСТ 28833-90

Группа И00

ОКП 1501

Дата введения

1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством металлургии СССР.

Разработчики: А.А. Кортель, канд. техн. наук; А.Ф. Маурин, канд. техн. наук; А.Е. Жуковская, канд. техн. наук; М.И. Диесперова, канд. техн. наук; Р.А. Андронова; Л.И. Кошкина.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.12.1990 N 3498.

3. Введен впервые.

Настоящий стандарт устанавливает термины и определения основных технологических дефектов огнеупорных изделий.

Стандарт не распространяется на дефекты огнеупорных изделий в службе.

Термины, установленные настоящим стандартом, обязательны для применения во всех видах документации и литературы, входящих в сферу работ по стандартизации или использующих результаты этих работ.

1. Стандартизованные термины с определениями приведены в табл. 1.

2. Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина не допускается. Недопустимые к применению термины-синонимы приведены в стандарте в качестве справочных и обозначены пометой "Ндп".

2.1. Для стандартизованных терминов (см. табл. 1) приведены в качестве справочных краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования.

2.2. Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.

2.3. Если в термине содержатся все необходимые и достаточные признаки понятия - определение не приводится и в графе "Определение" проставляется прочерк.

3. Алфавитный указатель содержащихся в стандарте терминов приведен в табл. 2.

4. Фотографии внешнего вида ряда дефектов приведены в Приложении.

ИС NORMPROD: примечание.

Стандартизованные термины, выделенные полужирным шрифтом в официальном тексте документа, в электронной версии документа выделены знаком "#", недопустимые синонимы, выделенные курсивом в официальном тексте документа, в электронной версии документа выделены знаком "&".

Стандартизованные термины набраны полужирным шрифтом, их краткая форма - светлым, а недопустимые синонимы - курсивом.

Таблица 1

???????????????????????????????????????????????????????????????????????????

Термин ? Определение ? Чертеж

???????????????????????????????????????????????????????????????????????????

1. #Косоугольность Дефект в виде отклонения угла

огнеупорного между плоскостями (поверхностями)

изделия# огнеупорного изделия от прямого

Косоугольность угла

2. #Скошенность Дефект огнеупорного изделия,

огнеупорного имеющего форму тела вращения,

изделия# в виде отклонения угла между

Скошенность торцевой поверхностью и

горизонтальной осью от прямого

угла

3. #Разнотолщинность Дефект огнеупорного изделия

огнеупорного в виде разной толщины между

изделия# противолежащими поверхностями

Разнотолщинность (для изделия, имеющего форму

многогранника).

Примечание. Для изделия,

имеющего форму тела вращения -

дефект в виде разной толщины

противоположных стенок в любом

сечении

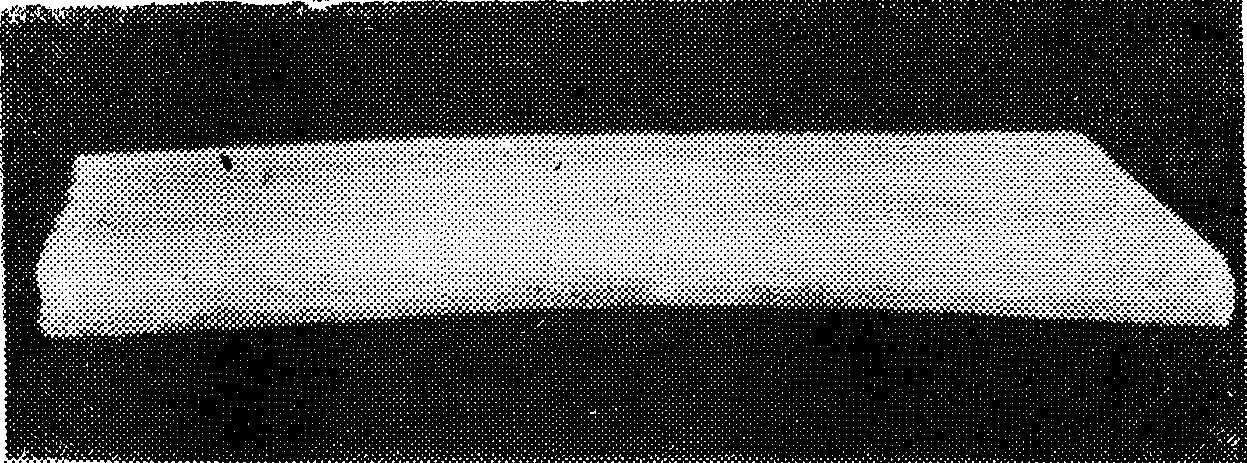

4. #Кривизна огне- Дефект огнеупорного изделия в

упорного изделия# виде отклонения от прилегающей

Ндп. плоскости, при котором удаление

&Вогнутость точек поверхности изделия от этой

Выпуклость& плоскости увеличивается или

уменьшается от краев к середине

5. #Овальность Дефект огнеупорного изделия в

огнеупорного виде отклонения от круглости,

изделия# при котором сечение изделия имеет

Овальность овалообразную форму, наибольший

Ндп. и наименьший диаметры которого

&Эллипсность& находятся во взаимноперпенди-

кулярных направлениях

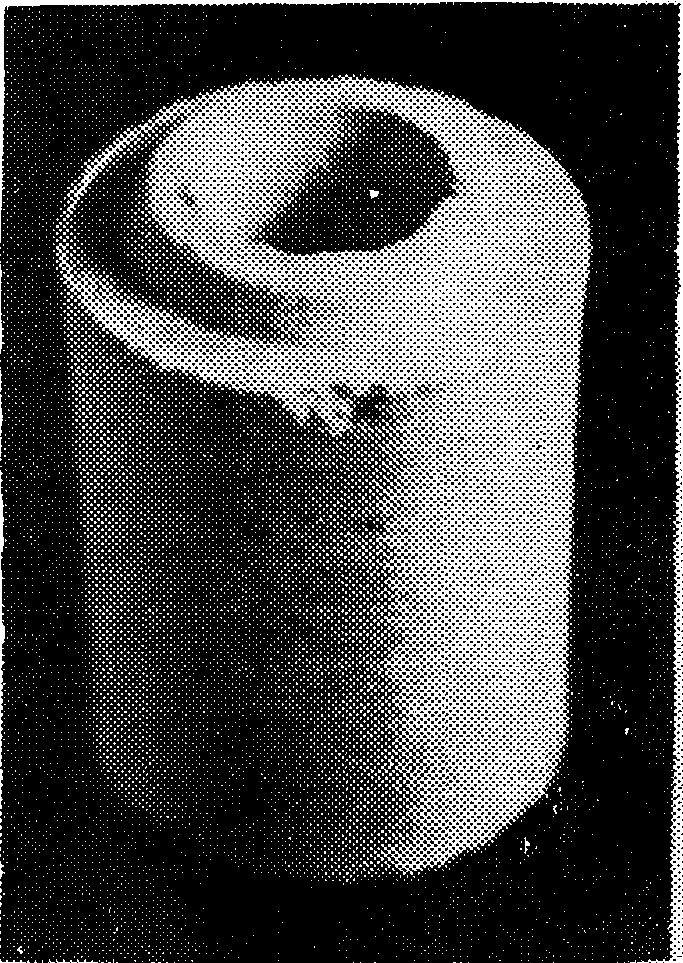

6. #Отбитость -

углов, ребер, кромок

огнеупорного

изделия#

Отбитость углов,

ребер, кромок

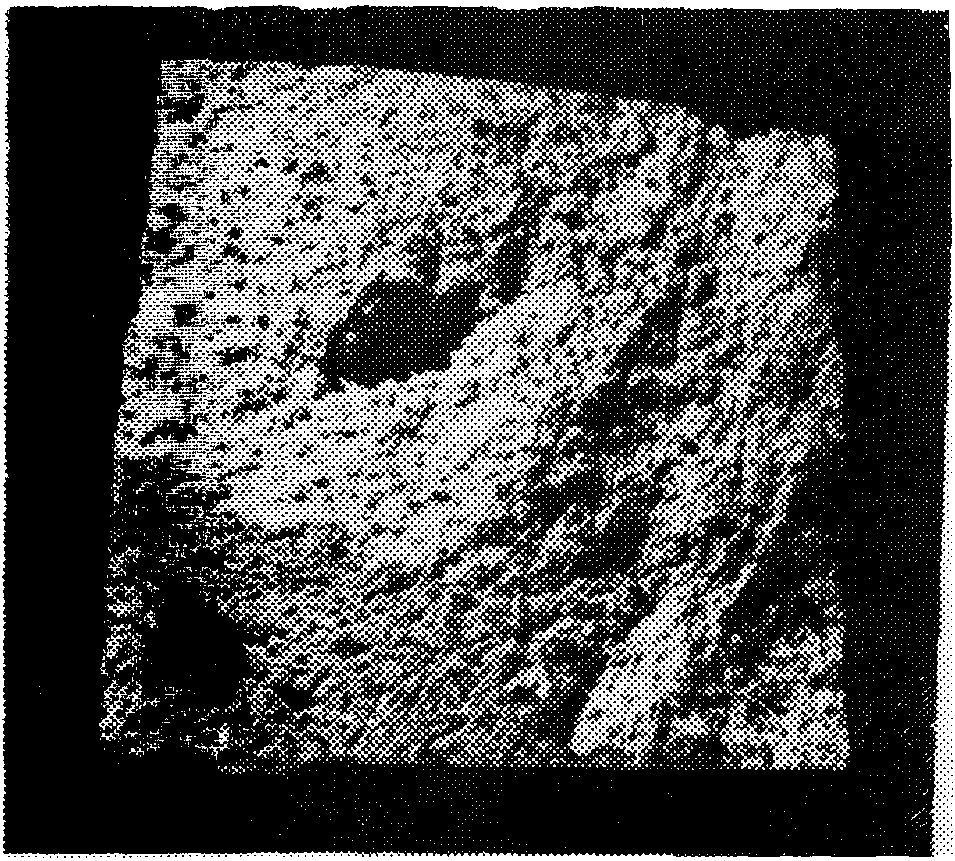

7. #Впадина на Дефект поверхности огнеупорного

поверхности огне- изделия в виде углубления с

упорного изделия# четкими или размытыми краями,

Впадина образовавшегося в результате

Ндп. внешнего воздействия

&Срыв

Выбоина

Вмятина

Вымоина&

8. #Царапина на Дефект огнеупорного изделия в

поверхности огне- виде канавки неправильной формы

упорного изделия# и произвольного направления,

Царапина образовавшейся в результате

воздействия острым предметом

9. #Заусеница на Дефект огнеупорного изделия в

поверхности огне- виде сплошного или прерывистого

упорного изделия# выступа на ребрах (кромке),

Заусеница образовавшегося в процессе

Ндп. формования

&Кромка&

10. #Налип на Дефект поверхности огнеупорного

поверхности огне- изделия в виде выступа,

упорного изделия# образовавшегося в результате

Налип прилипания к изделию огнеупорного

материала

11. #Выкрошенность Дефект огнеупорного изделия в

зерен огнеупорного виде углубления, образовавшегося

изделия*# в результате выпадения одного

Выкрошенность или нескольких зерен материала

Ндп.

&Сыпучесть&

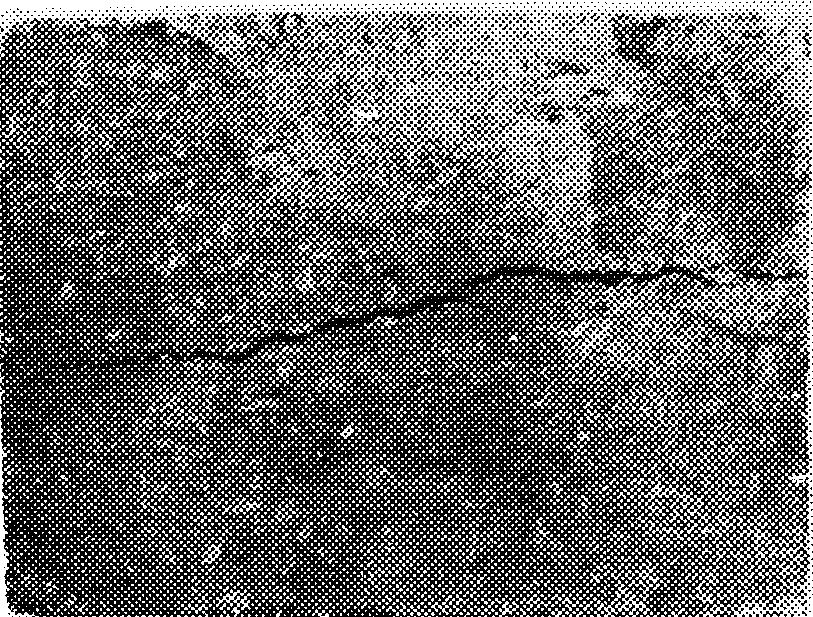

12. #Трещина Дефект огнеупорного изделия

огнеупорного в виде разрыва целостности

изделия#* материала шириной свыше 0,5 мм

Трещина

13. #Посечка огне- Дефект огнеупорного изделия

упорного изделия*# в виде разрыва целостности

Посечка материала шириной до 0,5 мм

включительно

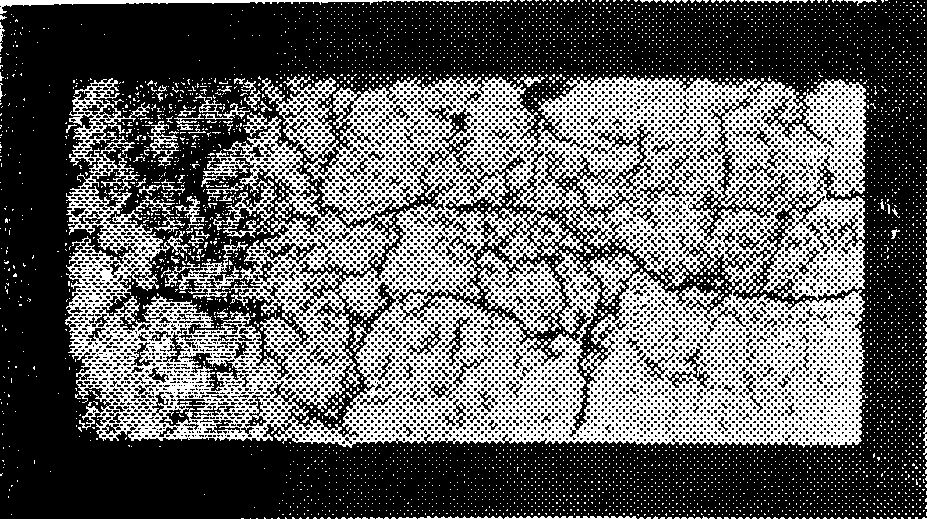

14. #Сетка трещин Дефект огнеупорного изделия

и посечек огне- в виде трех и более взаимно

упорного изделия*# пересекающихся посечек и трещин

Сетка трещин

и посечек

15. #Пустота Внутренний дефект огнеупорного

в огнеупорном изделия в виде незаполненного

изделии# пространства

Пустота

16. #Раковина огне- Дефект огнеупорного изделия в

упорного изделия*# виде полости неправильной формы.

Раковина Примечание. Дефект встречается

у литых и плавленолитых изделий

17. #Выплавка огне- Дефект огнеупорного изделия

упорного изделия*# в виде оплавленного участка с

Выплавка углублением, образовавшегося в

результате плавления в изделии

различных примесей

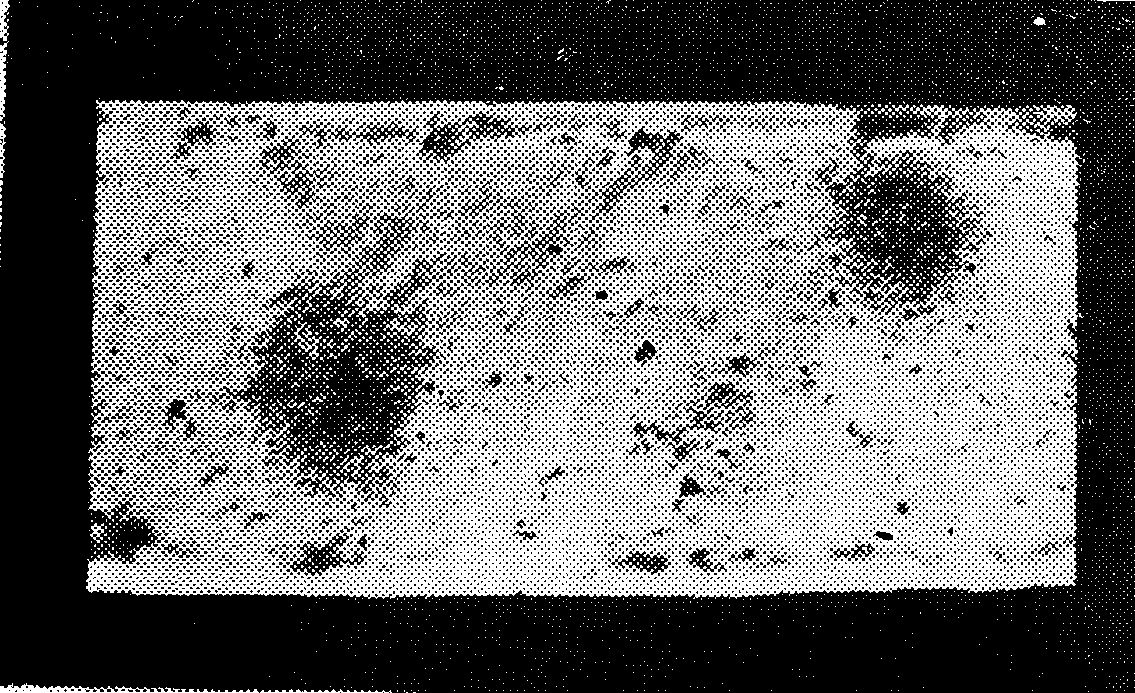

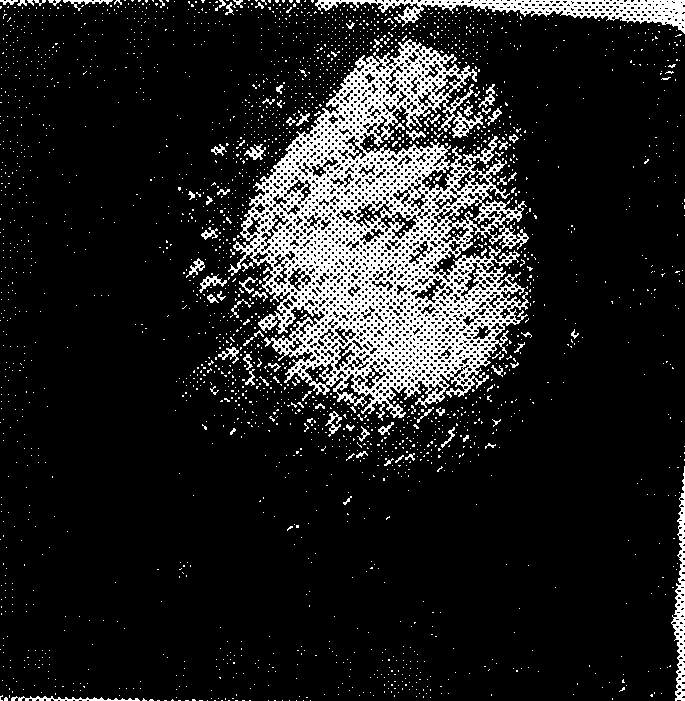

18. #Пятно на Дефект поверхности огнеупорного

поверхности изделия в виде участка

огнеупорного произвольной формы, отличающегося

изделия# по цвету от изделия

Пятно

19. #Мушка на Дефект поверхности огнеупорного

поверхности огне- изделия в виде пятна диаметром

упорного изделия# до 1 мм

Мушка

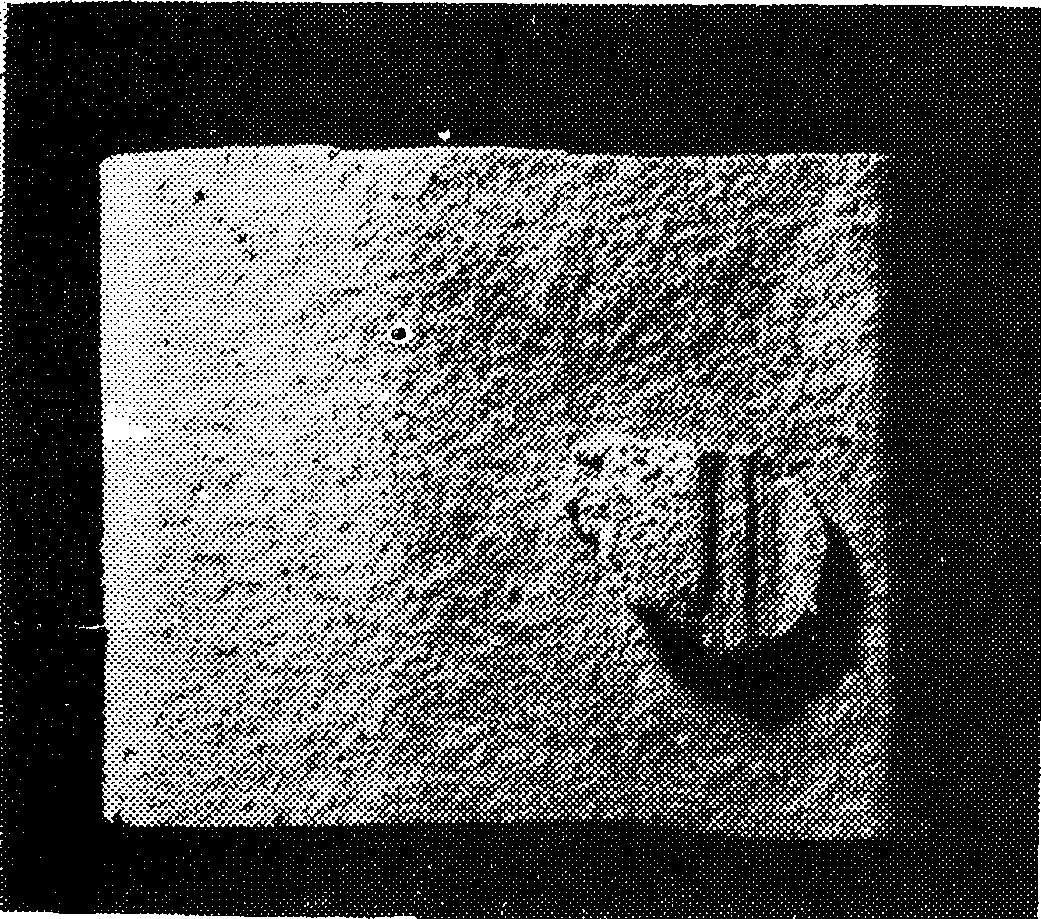

20. #Постороннее Дефект огнеупорного изделия в

включение огнеупор- виде участка, имеющего границу

ного изделия*# раздела с материалом изделия

Постороннее

включение

Ндп.

&Инородное

включение&

21. #Неоднородность Дефект огнеупорного изделия

огнеупорного с неравномерным распределением

изделия*# заполнителя и керамической связки

Неоднородность

22. #Участок Дефект огнеупорного изделия

без глазури на в виде участка с механическим

поверхности огне- повреждением глазури без

упорного изделия# выгорания графита

Участок без глазури

23. #Выгорание Дефект поверхности огнеупорного

графита с поверх- изделия в виде участка,

ности огнеупорного отличающегося по цвету от изделия

изделия# и образовавшегося в результате

Выгорание графита выгорания графита.

Примечание. Дефект встречается

у углеродсодержащих изделий

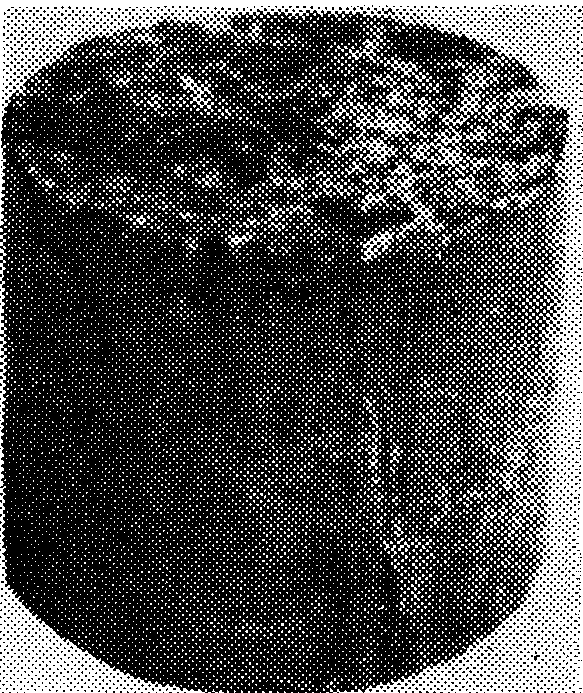

24. #Вспученность Дефект огнеупорного изделия

на поверхности огне- в виде локализованных вздутий,

упорного изделия# сопровождающихся нарушением

Вспученность поверхности

Ндп.

&Вздутие&

25. #Волнистость Дефект поверхности огнеупорного

поверхности огне- изделия в виде наплывов,

упорного изделия# образовавшихся при охлаждении

Волнистость расплава, виброформовании и др.

Примечание. Дефект встречается

у вибролитых и литых изделий

26. #Остаток Дефект литниковой поверхности

прибыли на огнеупорного изделия в виде

поверхности огне- выступа, образовавшегося в

упорного изделия# результате неполного удаления

Остаток прибыли прибыли с поверхности изделия.

Примечание. Дефект встречается

у плавленых изделий

27. #Слоистость Дефект огнеупорного изделия в

огнеупорного виде двух и более слоев с

изделия*# различной макроструктурой

Слоистость

Ндп.

&Расслоение&

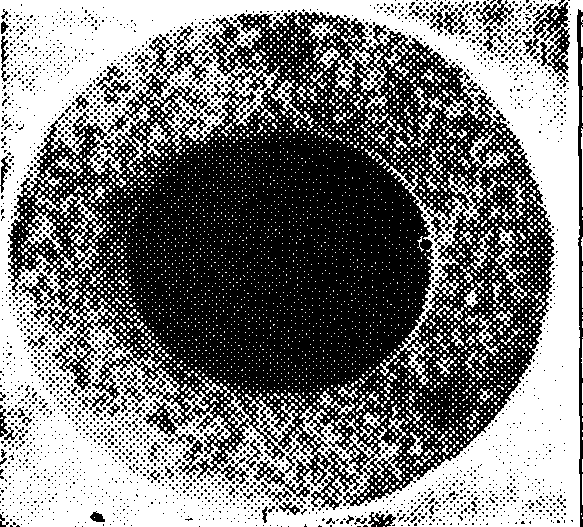

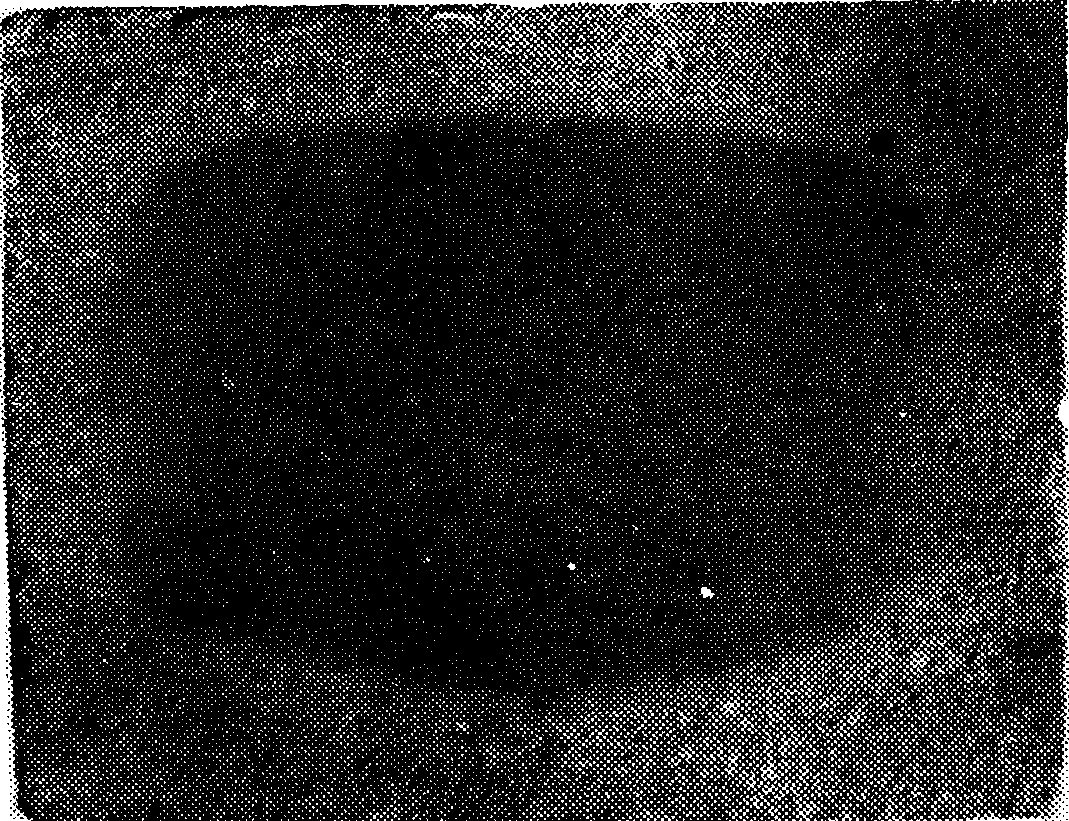

28. #Сердцевина в Внутренний дефект огнеупорного

огнеупорном изделия в виде темного участка в

изделии# середине изделия, образовавшегося

Сердцевина в результате недостаточного

окисления углеродистых примесей

Примечания. 1. Термины, отмеченные звездочкой (*), относятся как к дефектам поверхности, так и к внутренним дефектам огнеупорного изделия.

2. В нормативно-техническую документацию на отдельные виды изделий допускается включать термины дефектов, не предусмотренные настоящим стандартом, с их определениями.

Таблица 2

Алфавитный указатель терминов

??????????????????????????????????????????????????????????????????

Термин ? Номер

?термина

??????????????????????????????????????????????????????????????????

&Вздутие& ? 24

#Включение огнеупорного изделия постороннее# ? 20

&Включение инородное& ? 20

Включение постороннее ? 20

&Вогнутость& ? 4

Волнистость ? 25
