ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЮЧИ ГАЕЧНЫЕ РАЗВОДНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Adjustable wrenches. Specifications

ГОСТ 7275-75

Список изменяющих документов

(в ред. Изменения N 1, утв. в марте 1987 г.,

Изменения N 2, утв. в марте 1989 г.)

Группа Г24

ОКП 39 2651

Дата введения

с 1 января 1978 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности.

Разработчики: Д.И. Семенченко, Г.А. Астафьева, А.М. Краснощекова.

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 28.11.75 N 3704.

3. Срок проверки - 1990 г., периодичность проверки - 5 лет.

4. Стандарт полностью соответствует ИСО 6787-82.

5. Взамен ГОСТ 7275-62.

6. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, ? Номер пункта, Приложения

на который дана ссылка ?

??????????????????????????????????????????????????????????????????

ГОСТ 9.014-78 ? 2.14

ГОСТ 9.032-74 ? 2.10

ГОСТ 9.301-86 ? 2.11

ГОСТ 9.302-88 ? 4.6

ГОСТ 9.303-84 ? 2.10

ГОСТ 9.306-85 ? 2.10

ГОСТ 1050-88 ? 2.1

ГОСТ 2789-73 ? 2.8

ГОСТ 7505-89 ? Приложение

ГОСТ 4543-71 ? 2.1

ГОСТ 6424-73 ? 4.1

ГОСТ 6631-74 ? 2.10

ГОСТ 9013-59 ? 4.3

ИС NORMPROD: примечание.

Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от

02.03.2005 N 39-ст с 1 июля 2005 года введен в действие

ГОСТ 16093-2004.

ГОСТ 16093-81 ? Приложение

ГОСТ 18088-83 ? 2.14; 5

ГОСТ 21474-75 ? Приложение

ИС NORMPROD: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от

02.03.2005 N 36-ст с 1 июля 2005 года введен в действие

ГОСТ 24705-2004.

ГОСТ 24705-81 ? Приложение

ГОСТ 26810-86 ? 3.1

ИС NORMPROD: примечание.

Нумерация пунктов дана в соответствии с официальным текстом документа.

6. Переиздание (март 1993 г.) с Изменениями N 1, 2, утвержденными в марте 1987 г., в марте 1989 г. (ИУС 6-87, 6-89).

7. Срок действия продлен до 01.01.95 (Постановление Государственного комитета СССР по стандартам от 27.03.89 N 713).

Настоящий стандарт распространяется на разводные ключи, изготовляемые для нужд народного хозяйства и экспорта.

(Измененная редакция, N 2).

1. ОСНОВНЫЕ РАЗМЕРЫ

1.1. Основные размеры разводных ключей должны соответствовать указанным на чертеже и в табл. 1.

--------------------------------

* Допускается изготовлять с углом наклона 22°30'.

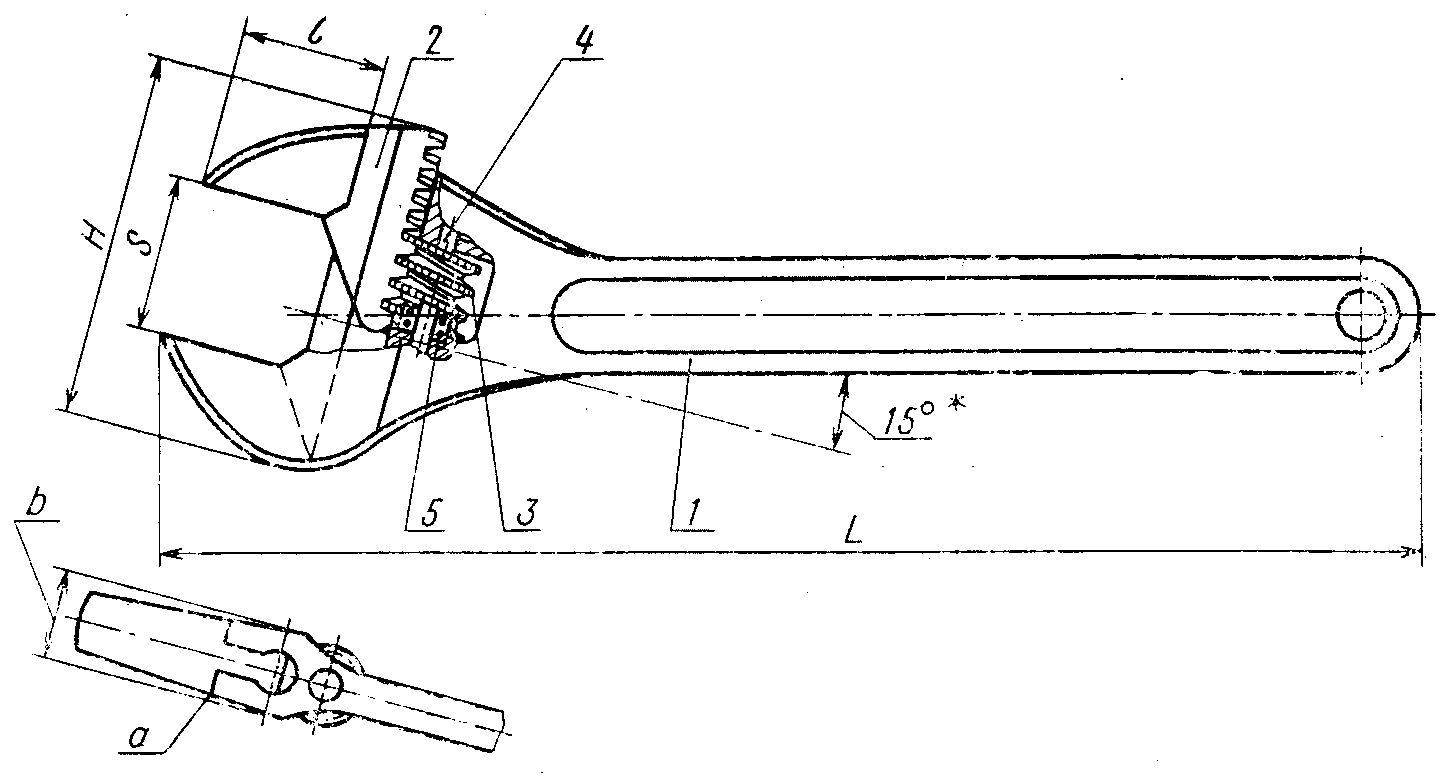

1 - корпус ключа; 2 - губка подвижная; 3 - червяк;

4 - ось червяка; 5 - пружина

Примечания. 1. Чертеж не определяет конструкцию.

2. Размер L дан без учета защитно-декоративных покрытий.

Таблица 1

мм

??????????????????????????????????????????????????????????????????

Обозначение?Применя-? S, ? L, ? H, ? b, ? l

ключей ?емость ?не менее?+/- IT17 ?не более?+/- IT17?

??????????????????????????????????????????????????????????????????

7813-0031 ? ? 12 ?(110) 100? 50 ? 2 ? 13

7813-0032 ? ? 19 ?(160) 150? 60 ? 10 ? 18

7813-0033 ? ? 24 ?200 ? 75 ? 12 ? 23

7813-0034 ? ? 30 ?250 ? 90 ? 15 ? 28

7813-0035 ? ? 36 ?300 ? 90 ? 18 ? 33

7813-0036 ? ? 46 ?(380) 375? 135 ? 22 ? 43

7813-0037 ? ? 50 ?450 ? 180 ? 26 ? 52

Примечания. 1. Размеры S и H даны при наибольшем раскрытии губок.

2. Значения, заключенные в скобки, следует применять до 01.01.91.

Пример условного обозначения разводного ключа с размером зева S = 30 мм, с покрытием Н12.Х1:

Ключ 7813-0034 Н12.Х1 ГОСТ 7275-75

(Измененная редакция, Изм. N 2).

1.2. Конструкция и основные размеры деталей ключей приведены в рекомендуемом Приложении.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Ключи должны изготовляться в соответствии с требованиями настоящего стандарта по чертежам и образцам-эталонам, утвержденным в установленном порядке.

Детали ключей должны быть изготовлены из материалов, указанных в табл. 2.

Таблица 2

???????????????????????????????????????????????????????????????????????????

Наименование ? Марка стали ? Твердость HRC , после термообработки,

деталей ? ? э

? ? не менее

???????????????????????????????????????????????????????????????????????????

Корпус ?40ХФА ГОСТ 4543 ? Рабочая часть ? 45,5

??????????????????????? ????????????????????

?40Х ГОСТ 4543 ? ? 41,5

?????????????????????????????????????????????????????????????

?45 ГОСТ 1050 ?Ручка на длине ? 32

? ?1/3 L от вершины ?

? ?зева ?

???????????????????????????????????????????????????????????????????????????

Подвижная ?40ХФА ГОСТ 4543 ? 45,5

губка ?????????????????????????????????????????????????????????????

?40Х ГОСТ 4543 ? 41,5

Примечания. 1. Допускается применять стали других марок с физико-механическими свойствами в термически обработанном состоянии не ниже чем у сталей, указанных в табл. 2.

2. (Исключено, Изм. N 2).

2.2. Ключи должны иметь прочность, определяемую испытательными крутящими моментами, приведенными в табл. 3.

Таблица 3

???????????????????????????????????????????????????????????????????????????

Размер зева S, мм ? Испытательный минимальный крутящий момент, Н x м

???????????????????????????????????????????????????????????????????????????

12 ? 33

19 ? 85

24 ? 180

30 ? 320

36 ? 515

46 ? 920

50 ? 1370

2.1, 2.2. (Измененная редакция, Изм. 2).

2.3. Рабочие поверхности губок ключа должны быть параллельны между собой. Допускается отклонение от параллельности, направленное на уширение зева к его основанию, не превышающее 2°.

2.4. При повороте червяка подвижная губка ключа должна перемещаться по всей длине зева плавно, без заеданий.

2.5. В процессе эксплуатации ключа должно обеспечиваться удержание червяка от самопроизвольного проворота.

2.6. При боковом отжатии подвижной губки односторонний зазор между опорной ее поверхностью и поверхностью направляющих корпуса в зоне a не должен быть более, мм:

для ключей с размером зева S = 12 и 19 мм ....... 0,25 (0,3)

" " " " " S = 24 и 30 мм ....... 0,28 (0,4)

" " " " " S = 36 и 46 мм ....... 0,3 (0,6)

" " " " " S = 50 мм ............ 0,36.

Примечание. Значения, заключенные в скобки, следует применять до 01.01.91.

2.7. При полном сведении губок ключа должна быть обеспечена сходимость вершин их рабочих поверхностей.

Примечание. По согласованию с потребителем до 01.01.91 допускается несходимость губок, не превышающая:

для ключей с размером зева до 24 мм ..... 3 мм;

" " " " " св. 24 мм ..... 8 мм.

2.8. Параметры шероховатости поверхностей ключей по ГОСТ 2789 должны быть, мкм, не более:

опорных поверхностей губок и наружного контура ............... Ra 1,6

рабочих поверхностей зевов ................................... Ra 6,3

остальных поверхностей ....................................... Ra 12,5.

2.6 - 2.8. (Измененная редакция, Изм. N 2).

2.9. (Исключен, Изм. N 2).

2.10. Ключи должны иметь одно из защитно-декоративных покрытий, указанных в табл. 5.

Таблица 5 <*>

--------------------------------

<*> Табл. 4. (Исключена, Изм. N 1).

???????????????????????????????????????????????????????????????????????????

Группа ? Наименование покрытия ? Обозначение

условий ? ??????????????????????????????

эксплуатации ? ?по ГОСТ 9.306 ?по ГОСТ 9.032

по ГОСТ 9.303? ? ?

???????????????????????????????????????????????????????????????????????????

1 ?Окисное с промасливанием ?Хим. окс. прм ? -

??????????????????????????????????????????????????????????????

?Фосфатное с промасливанием ?Хим. фос. прм ? -

??????????????????????????????????????????????????????????????

?Хромовое толщиной 9 мкм ? Х9 ? -

???????????????????????????????????????????????????????????????????????????

2 - 4 ?Хромовое толщиной 1 мкм с ? Н12.Х ? -

?подслоем никеля толщиной 12 мкм? ?

??????????????????????????????????????????????????????????????

?Цинковое толщиной 15 мкм ? Ц15.хр ? -

?хроматированное ? ?

??????????????????????????????????????????????????????????????

?Фосфатное с последующей окрас- ? - ?Хим. Фос.

?кой рукояток нитроглифталевой ? ?Эмаль НЦ-132

?эмалью НЦ-132 (или пентафтале- ? ?разн. цвет

?вой эмалью ПФ-115) разных цве- ? ?ГОСТ 6631, IV,

?тов по IV классу и нанесением ? ?лак АК-113

?полиакрилатного лака АК-113 на ? ?

?осветленные поверхности лезвий ? ?

???????????????????????????????????????????????????????????????????????????

5 - 8 ?Хромовое толщиной 1 мкм с ? Н14.Н7.Х ? -

?подслоем никеля, нанесенного ? ?

?электролитическим способом, ? ?

?толщиной 14 мкм и никеля, ? ?

?нанесенного тем же способом, ? ?

?толщиной 7 мкм ? ?

??????????????????????????????????????????????????????????????

?Кадмиевое толщиной 21 мкм ? Кд21.хр ? -

?хроматированное ? ?

Примечания. 1. Допускается по согласованию с потребителем применять другие металлические и неметаллические покрытия по ГОСТ 9.306 и ГОСТ 9.032, по защитно-декоративным свойствам не уступающие указанным в табл. 5.

2. Ключи, выпускаемые для продажи через розничную торговую сеть, должны иметь защитно-декоративные покрытия не ниже 2 группы условий эксплуатации по ГОСТ 9.303.

3. Допускается по согласованию с торгующими организациями для продажи через розничную торговую сеть применение покрытий, соответствующих 1 группе условий эксплуатации по ГОСТ 9.303.

(Измененная редакция, Изм. N 2).

2.11. Технические требования к качеству покрытий - по ГОСТ 9.301.

2.12. Полный установленный ресурс ключей - 10000 нагружений-завинчиваний с приложением крутящих моментов, указанных в табл. 3.

Критерием предельного состояния является невыполнение требований п. 2.4 или п. 2.5 или поломка червяка или рейки.

2.13. На ключе должны быть четко нанесены:

товарный знак предприятия-изготовителя;

размер зева;

обозначение ключа;

цена (для розничной продажи).

2.14. Внутренняя упаковка ключей ВУ-1, ВУ-2, ВУ-3, ВУ-7 - по ГОСТ 9.014.

Остальные требования к маркировке и упаковке - по ГОСТ 18088.

2.12 - 2.14. (Введены дополнительно, Изм. N 2).

3. ПРИЕМКА

3.1. Приемка ключей - по ГОСТ 26810.

3.2. Испытания ключей на надежность должны проводиться один раз в три года не менее чем на трех ключах одного типоразмера.

Разд. 3. (Измененная редакция, Изм. N 2).

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Работоспособность ключей проверяют испытательными крутящими моментами. Ключи проверяют на испытательном стенде. Ключи с открытыми зевами устанавливают зевом на оправку, имеющую в поперечном сечении форму правильного шестигранника. Номинальные размеры шестигранных оправок должны быть равными минимальным охватываемым размерам "под ключ" нормальной точности по ГОСТ 6424.

Нагрузку следует прилагать к концу рукоятки на расстоянии не более 50 мм от ее торца в направлении, совпадающем с направлением отвода подвижной губки.

Твердость оправок -

Во время испытаний значение крутящего момента должно плавно возрастать до значений, указанных в табл. 3. Ключи должны выдерживать не менее трех нагружений.

После испытания ключи не должны иметь остаточной деформации и должны быть пригодными к дальнейшей работе.

(Измененная редакция, Изм. N 2).

4.1а. Испытания ключей на надежность должны проводиться на испытательных приспособлениях или стендах, при условиях испытаний, указанных в п. 4.1. При этом результаты испытаний считаются удовлетворительными, если каждый из контролируемых ключей не достигнет предельного состояния.

(Введен дополнительно, Изм. N 2).

ИС NORMPROD: примечание.

Нумерация пунктов дана в соответствии с официальным текстом документа.

4.3. Твердость ключей проверяют по ГОСТ 9013.

4.4. Шероховатость поверхностей ключей проверяют сравнением с образцами шероховатости или профилометрами (профилографами).

4.5. Внешний вид защитно-декоративных покрытий проверяют визуально.

4.6. Качество гальванических покрытий проверяют по ГОСТ 9.302.

(Введены дополнительно, Изм. N 1).

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение ключей - по ГОСТ 18088.

Разд. 5. (Измененная редакция, Изм. N 2).

6. ТЕХНИКА БЕЗОПАСНОСТИ

6.1. Конструкция ключа должна исключать возможность выпадания подвижной губки при разведении зева.

6.2. При эксплуатации ключей не допускается пользование дополнительными рычагами и использование ключа с размерами под зев свыше указанного на ключе.

(Измененная редакция, Изм. N 2).

Разд. 7. (Исключен, Изм. N 2).

Приложение

Рекомендуемое

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ ДЕТАЛЕЙ

ГАЕЧНЫХ РАЗВОДНЫХ КЛЮЧЕЙ

Поз. 1. Корпус ключа

(черт. 1, табл. 1)

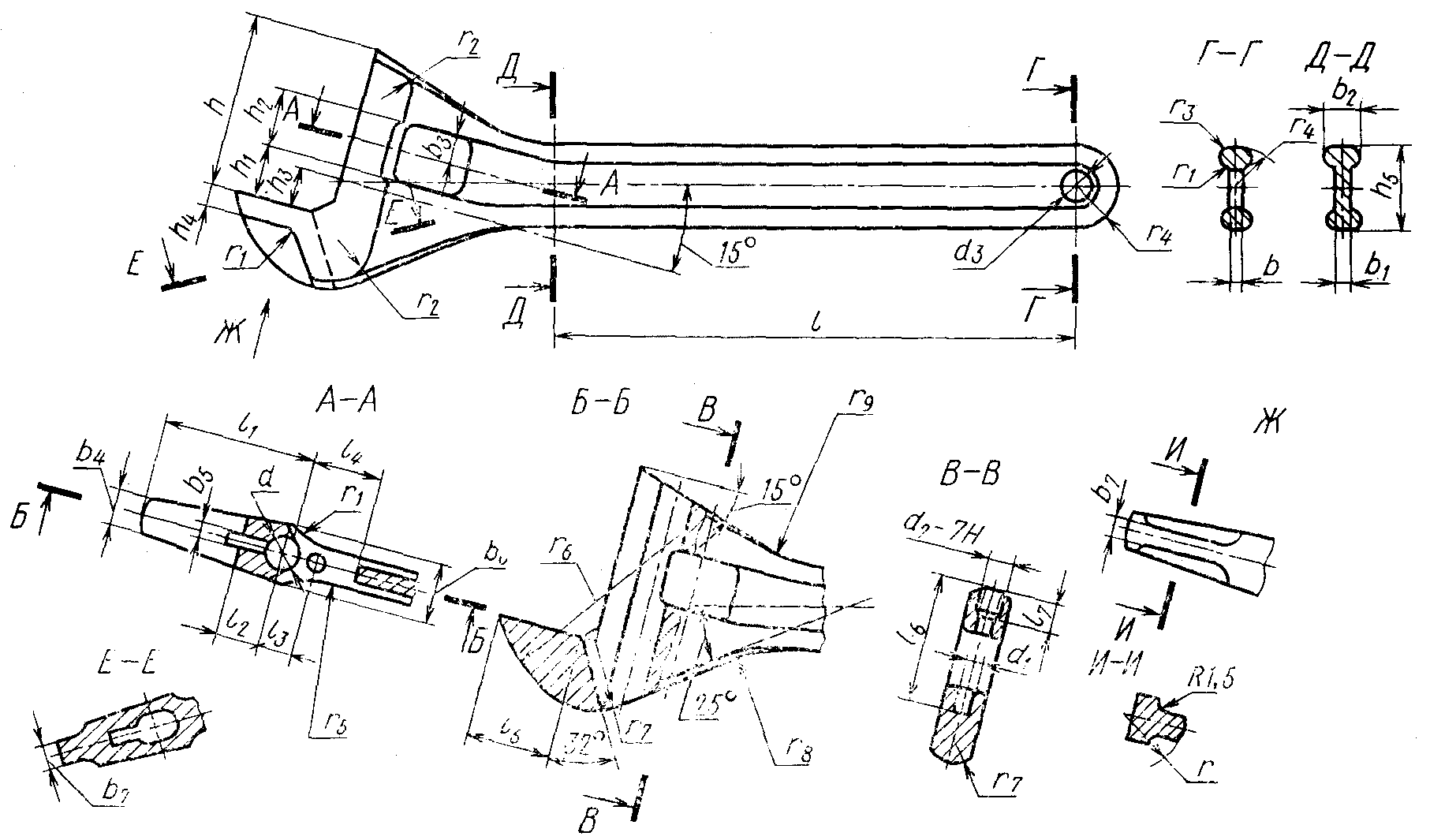

Черт. 1

Таблица 1

мм

??????????????????????????????????????????????????????????????????

S, ? h ? h ? h ? h ? h ? h ? b ? b ? b ? b ? b

не ? ? 1 ? 2 ? 3 ? 4 ? 5 ? ? 1 ? 2 ? 3 ? 4

менее ? ? ? H9 ? ? ? ? ? ? ? ?+/- 1,5

??????????????????????????????????????????????????????????????????

12 ? 22 ? 4 ? 8 ? 4,5? 3 ? 12 ?2,0?2,5 ? 4,0 ? 10 ? 5

????????????????????????????????????? ? ?????????????????????

19 ? 34 ? 9 ? 10 ? 7,0? 4 ? 15 ? ? ? 5,0 ? 12 ? 6

????????????????????????????????????? ??????????????????????????

24 ? 40 ? 11 ? 13 ? 8,0? 5 ? 18 ? ?3,0 ? 6,5 ? 16 ? 7

??????????????????????????????????????????????????????????????????

30 ? 50 ? 14 ? 16 ?10,0? 6 ? 22 ?2,5?3,7 ? 7,5 ? 20 ? 10

??????????????????????????????????????????????????????????????????

36 ? 60 ? 16 ? 20 ?12,0? 7 ? 28 ?3,0?4,5 ? 9,0 ? 25 ? 11

??????????????????????????????????????????????????????????????????

46 ? 74 ? 22 ? 24 ?15,0? 8 ? 34 ?4,0?5,5 ?10,0 ? 30 ? 14

Продолжение табл. 1

мм

??????????????????????????????????????????????????????????????????

S, ? b ? b ? b ? l ? l ? l ? l ? l ? l ?l ?l ? d

не ? 5? 6 ? 7? ? 1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? H9

менее?H11? ? ? ? ?-0,1?+/- 0,1? ? ? ? ?

??????????????????????????????????????????????????????????????????

12 ?2,5? 7 ? 3 ? 84 ? 18 ? 5,0? 5,0 ? 10 ? 11 ?18 ? 5 ? 4,6

??????????????????????????????????????????????????????????????????

19 ?3,0? 8 ? 4 ?100 ? 25 ? 7,0? 6,0 ? 12 ? 17 ?26 ? 6 ? 6,8

??????????????????????????????????????????????????????????????????

24 ?4,0? 10 ? 5 ?125 ? 32 ? 9,5? 8,0 ? 16 ? 18 ?30 ? 7 ? 7,2

??????????????????????????????????????????????????????????????????

30 ?5,0? 13 ? 6 ?150 ? 38 ?11,5? 9,5 ? 20 ? 22 ?35 ? 8 ? 9,0

??????????????????????????????????????????????????????????????????

36 ?6,0? 15 ? 7 ?177 ? 46 ?14,5? 12,0 ? 25 ? 27 ?48 ?10 ? 11,0

??????????????????????????????????????????????????????????????????

46 ?7,0? 19 ? 8 ?210 ? 58 ?18,0? 15,5 ? 30 ? 37 ?52 ?12 ? 14,0

Продолжение табл. 1

мм

??????????????????????????????????????????????????????????????????

S, ? d ? d ? d ? r ? r ? r ? r ? r ? r ?r ?r ?r ? r

не ? 1? 2 ? 3? ? 1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9

менее?H9 ? ? ? ? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????

12 ?2,0? М3 ? 5 ?3,0 ?1,5 ? 3 ? 1,5 ? 6,0? 35 ?28 ? 9 ?30 ? 25

??????????????????????????????????????????????????????????????????

19 ?3,0? М4 ? 6 ?3,5 ?2,0 ? 5 ? 2,0 ? 7,5? 42 ?36 ?12 ?35 ? 30

??????????????????????????????????????????????????????????????????

24 ?3,5? М5 ? 8 ?4,0 ?2,5 ? 6 ? 2,5 ? 9,0? 50 ?48 ?15 ?42 ? 35

??????????????????????????????????????????????????????????????????

30 ?4,5? М6 ?10 ?5,0 ?3,0 ? 8 ? 2,8 ?11,0? 60 ?50 ?18 ?50 ? 40

??????????????????????????????????????????????????????????????????

36 ?6,0? М8 ?12 ?6,0 ?4,0 ? 10 ? 3,0 ?14,0? 70 ?68 ?22 ?60 ? 45

??????????????????????????????????????????????????????????????????

46 ?8,0?М10 ?15 ?7,0 ?5,0 ? 12 ? 4,0 ?17,0? 85 ?82 ?25 ?70 ? 50

ИС NORMPROD: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.

ИС NORMPROD: примечание.

Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.

Примечания. 1. Резьба - по ГОСТ 24705. Предельные отклонения резьбы - по ГОСТ 16093.

2. Неуказанные предельные отклонения размеров: необработанных поверхностей - по классу точности T4 ГОСТ 7505, остальных - по IT16.

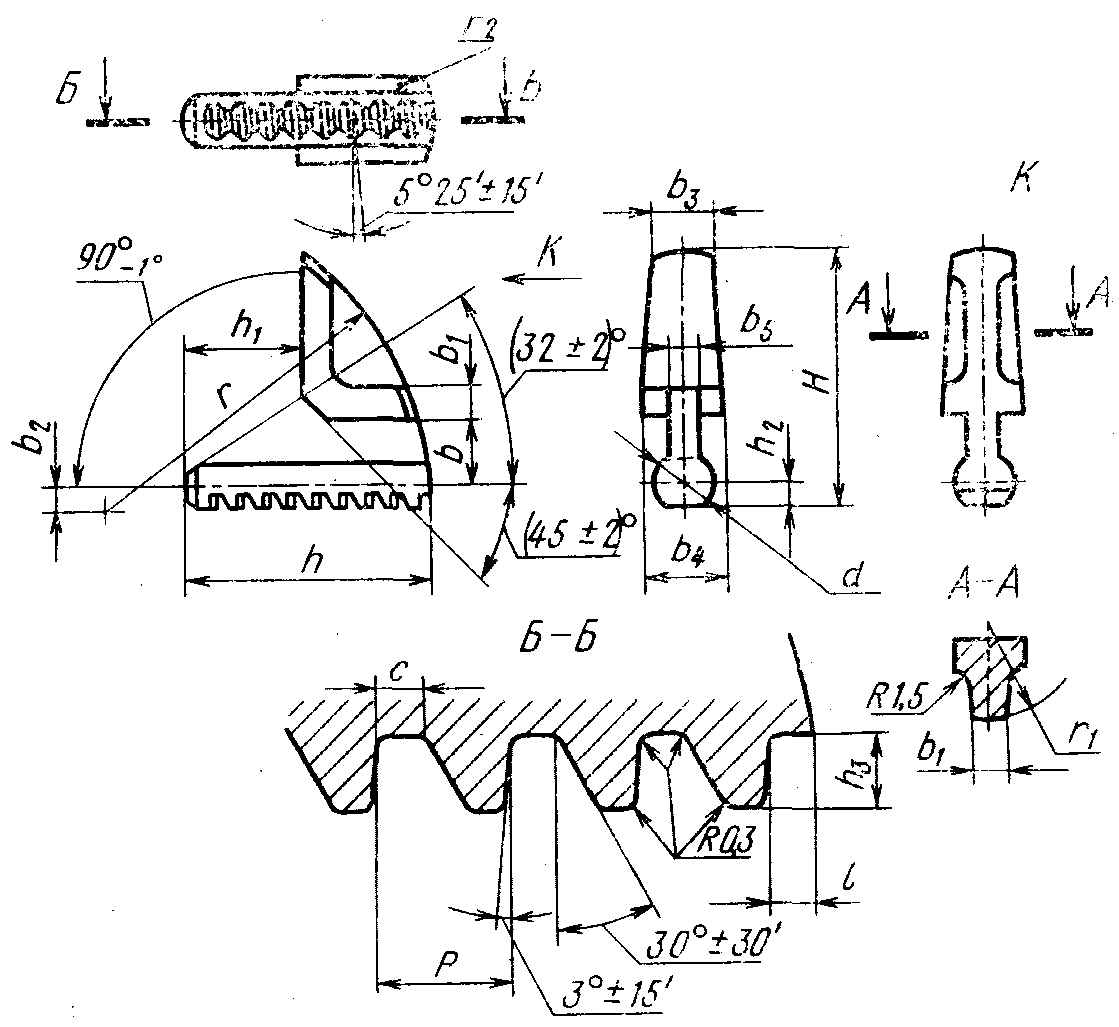

Поз. 2. Губка подвижная

(черт. 2, табл. 2)

Черт. 2

Таблица 2

мм

??????????????????????????????????????????????????????????????????

S, ? H ? h ?h ? h ? h ? b ?b ?b ? b ? b ? b ? d

не ? ? ? 1 ? 2 ? 3 ?+0,1 ? 1 ? 2 ? 3 ? 4 ? 5 ? e9

менее? ? ? ????????????? ? ? ??????????? d11 ?

? ? ? ? -0,1 ? ? ? ? +/- 0,1 ? ?

??????????????????????????????????????????????????????????????????

12 ?20,0?18 ? 6 ? 2,0 ? 1,3 ? 5,0 ? 3 ? 4 ? 5 ? 7 ? 2,5 ? 4,6

????????????????????????????????????????? ??????????????????????

19 ?29,1?24 ? 8 ? 2,4 ? 1,6 ? 7,5 ? 4 ? ? 6 ? 9 ? 3,0 ? 6,8

??????????????????????????????????????????????????????????????????

24 ?35,5?34 ?16 ? 3,0 ? 2,0 ? 9,5 ? 5 ? 5 ? 7 ? 10 ? 4,0 ? 7,2

??????????????????????????????????????????????????????????????????

30 ?43,2?40 ?18 ? 3,8 ? 2,5 ?11,5 ? 6 ? 6 ? 10 ? 13 ? 5,0 ? 9,0

????????????????????????????????????????? ??????????????????????

36 ?52,0?48 ?21 ? 4,5 ? 3,0 ?14,5 ? 7 ? ? 11 ? 16 ? 6,0 ?11,0

????????????????????????????????????????? ??????????????????????

46 ?66,8?55 ?25 ? 5,8 ? 3,8 ?18,0 ? 8 ? ? 14 ? 20 ? 7,5 ?13,0

Продолжение табл. 2

мм

??????????????????????????????????????????????????????????????????

S, ? P ? C ? l ? r ? r ? r

не ??????????????????? +0,1 ? ? ? 1 ? 2

менее?Номин. ? Пред. ? ? ? ? ?

? ? откл. ? ? ? ? ?

??????????????????????????????????????????????????????????????????

12 ? 2,5 ?+/- 0,03 ? 0,80 ? 1,0 ? 28 ? 10 ? 65

??????????????? ??????????????????????????????????????????

19 ? 3,0 ? ? 1,00 ? 1,5 ? 36 ? 12 ? 6

??????????????? ????????? ??????????????????????????

24 ? 3,6 ? ? 1,18 ? ? 48 ? 15 ? 7

??????????????? ??????????????????????????????????????????

30 ? 4,5 ? ? 1,45 ? 2,0 ? 56 ? 18 ? 10

????????????????????????????????? ??????????????????????????

36 ? 5,6 ?+/- 0,04 ? 1,85 ? ? 68 ? 22 ? 11

??????????????? ??????????????????????????????????????????

46 ? 7,0 ? ? 2,30 ? 2,5 ? 82 ? 26 ? 14

Примечание. Неуказанные предельные отклонения размеров: необработанных поверхностей - по классу точности T4 ГОСТ 7505; остальных - охватываемых - по H14, охватывающих - по h14.

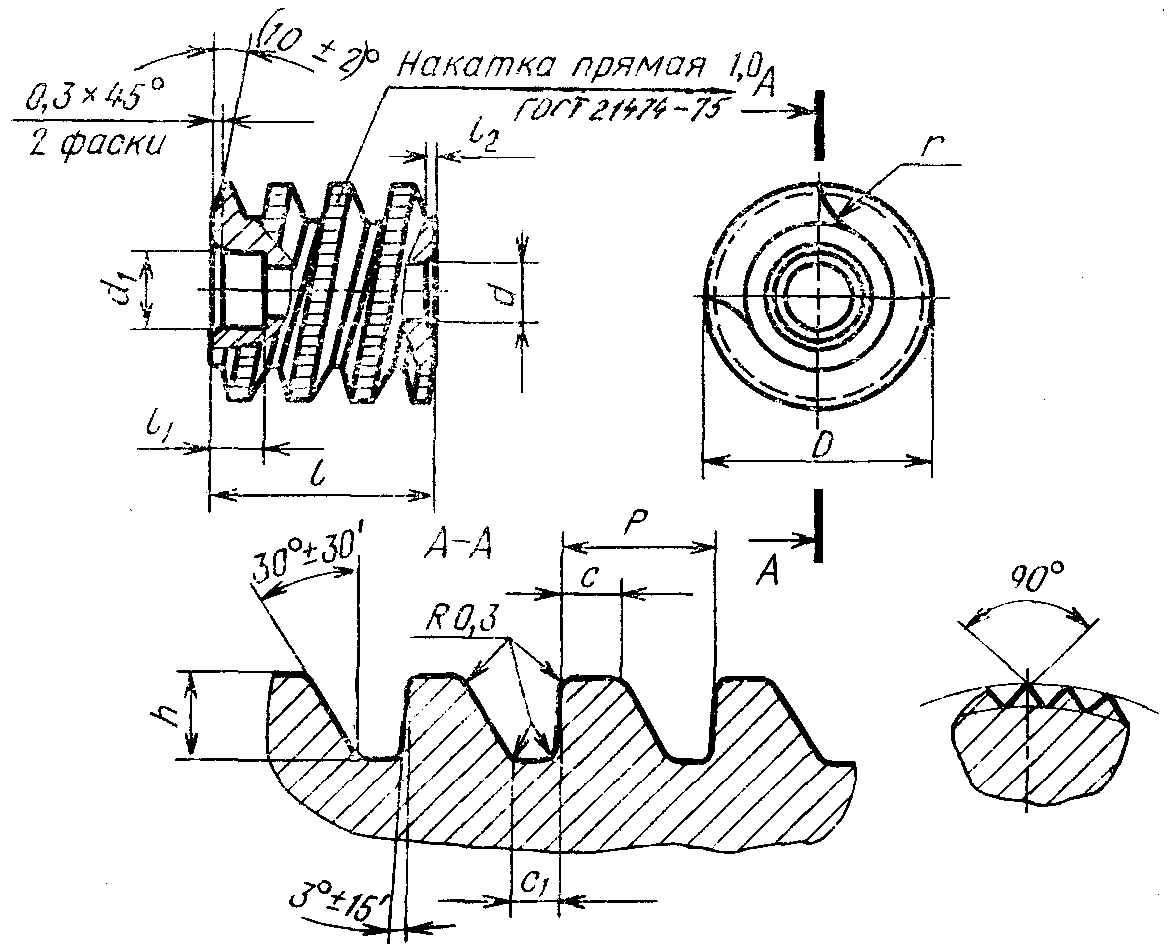

Поз. 3. Червяк

(черт. 3, табл. 3)

Черт. 3

Таблица 3

мм

??????????????????????????????????????????????????????????????????

S, ? D ? d ? d ? l ? l

не ? +/- 0,1 ? H9 ? 1 ? e9 ? 1

менее ? ? ? H11 ? ?

??????????????????????????????????????????????????????????????????

12 ? 8,0 ? 2,0 ? 3,5 ? 8 ? 2,5

??????????????????????????????????????????????????????????????????

19 ? 10,0 ? 3,0 ? 4,5 ? 10 ? 3,0

??????????????????????????????????????????????????????????????????

24 ? 13,0 ? 3,5 ? 5,0 ? 13 ? 3,6

??????????????????????????????????????????????????????????????????

30 ? 16,0 ? 4,5 ? 6,0 ? 16 ? 4,0

??????????????????????????????????????????????????????????????????

36 ? 20,0 ? 6,0 ? 7,5 ? 20 ? 5,0

??????????????????????????????????????????????????????????????????

46 ? 26,0 ? 8,0 ? 8,5 ? 24 ? 6,0

Продолжение табл. 3

мм

??????????????????????????????????????????????????????????????????

S, ? l ? P ? h ? C ? r

не ? 2 ???????????????????? -0,1 ? +0,1 ?

менее ? ?Номин.?Пред. откл.? ? ?

??????????????????????????????????????????????????????????????????

12 ? 0,5 ? 2,5 ? +/- 0,03 ? 1,3 ? 0,80 ? 3,0

??????????? ???????? ????????????????????????????

19 ? ? 3,0 ? ? 1,6 ? 1,00 ? 3,5

??????????????????????????? ????????????????????????????

24 ? 0,8 ? 3,6 ? ? 2,0 ? 1,18 ? 4,0

??????????? ???????? ????????????????????????????

30 ? ? 4,5 ? ? 2,5 ? 1,45 ? 5,0

??????????????????????????????????????????????????????????????????

36 ? 1,2 ? 5,6 ? +/- 0,04 ? 3,0 ? 1,85 ? 6,0

??????????? ???????? ????????????????????????????

46 ? ? 7,0 ? ? 3,8 ? 2,30 ? 7,0

Неуказанные предельные отклонения размеров: охватывающих - по H14, охватываемых - по h14.

Поз. 4. Ось червяка

(черт. 4, табл. 4)

Черт. 4

Таблица 4

??????????????????????????????????????????????????????????????????

S, ? d ? L ? d ? b ? h ? l ? c

не ? ? ? 1 ? ? ? ?

менее? ? ????????????????????????????????? ?

? ? ?Номин. ? Пред. ? +/- 0,25 ? ?

? ? ? ? откл. ? ? ?

??????????????????????????????????????????????????????????????????

12 ? М3 ? 18 ? 2,0 ? -0,04 ? 0,6 ? 0,8 ? 4 ? 1,0

????????????????????????????? -0,12 ???????????????????????

19 ? М4 ? 24 ? 3,0 ? ? 1,0 ? 1,1 ? 5 ?

???????????????????????????????????????????????????????????

24 ? М5 ? 26 ? 3,5 ? -0,05 ? 1,2 ? 1,2 ? 6 ?

????????????????????????????? -0,15 ??????????????????????????????

30 ? М6 ? 32 ? 4,5 ? ? 1,6 ? 1,5 ? 7 ? 1,5

????????????????????????????? ???????????????????????

36 ? М8 ? 38 ? 6,0 ? ? 2,0 ? 2,0 ? 8 ?

????????????????????????????? ???????????????????????

46 ? М10 ? 46 ? 8,0 ? ? 2,5 ? 2,5 ? 10 ?

Неуказанные предельные отклонения размеров - по h11.

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/23/gost_98816.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
