Описание

Источник публикации

М.: Госстрой СССР, 1988

Примечание к документу

Документ утратил силу с 01.01.2017 в связи с изданием Приказа Росстандарта от 01.07.2016 N 780-ст. Взамен введен в действие ГОСТ 24893-2016.

С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 N 184-ФЗ.

Документ введен в действие с 01.01.1983 (Постановление Госстроя СССР от 14.07.1981 N 119).

Название документа

"ГОСТ 24893.2-81*. Балки обвязочные железобетонные для зданий промышленных предприятий. Арматурные и закладные изделия. Конструкция и Размеры"

(введен Постановлением Госстроя СССР от 14.07.1981 N 119)

(ред. от 01.04.1986)

"ГОСТ 24893.2-81*. Балки обвязочные железобетонные для зданий промышленных предприятий. Арматурные и закладные изделия. Конструкция и Размеры"
(введен Постановлением Госстроя СССР от 14.07.1981 N 119)
(ред. от 01.04.1986)

Утвержден и введен в действие

Постановлением Госстроя СССР

от 14 июля 1981 г. N 119

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БАЛКИ ОБВЯЗОЧНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЗДАНИЙ

ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ.

АРМАТУРНЫЕ И ЗАКЛАДНЫЕ ИЗДЕЛИЯ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Reinforced concrete frame brace for industrial buildings.

Reinforcing products and inserts.

Construction and dimensions

ГОСТ 24893.2-81*

Список изменяющих документов

(в ред. Изменения N 1, утв. в апреле 1986 г.)

Группа Ж33

ОКП 58 2420

Постановлением Государственного комитета СССР по делам строительства от 14 июля 1981 г. N 119 срок введения установлен с 01.01.1983.

Переиздание (февраль 1988 г.) с Изменением N 1, утвержденным в апреле 1986 г. (ИУС N 8-86).

1. Настоящий стандарт распространяется на сварные арматурные и закладные изделия железобетонных обвязочных балок для зданий промышленных предприятий по ГОСТ 24893.0-81 и ГОСТ 24893.1-81.

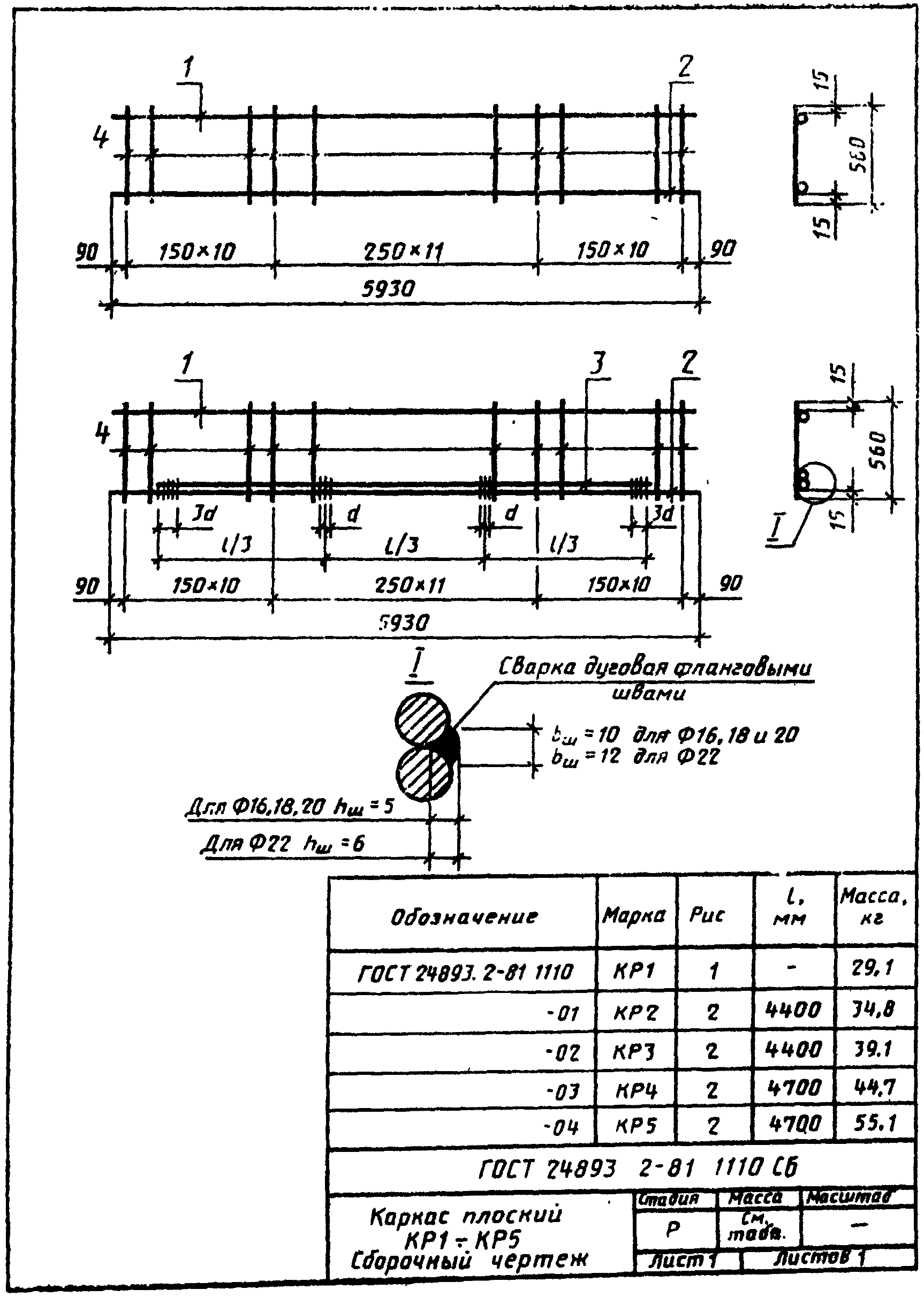

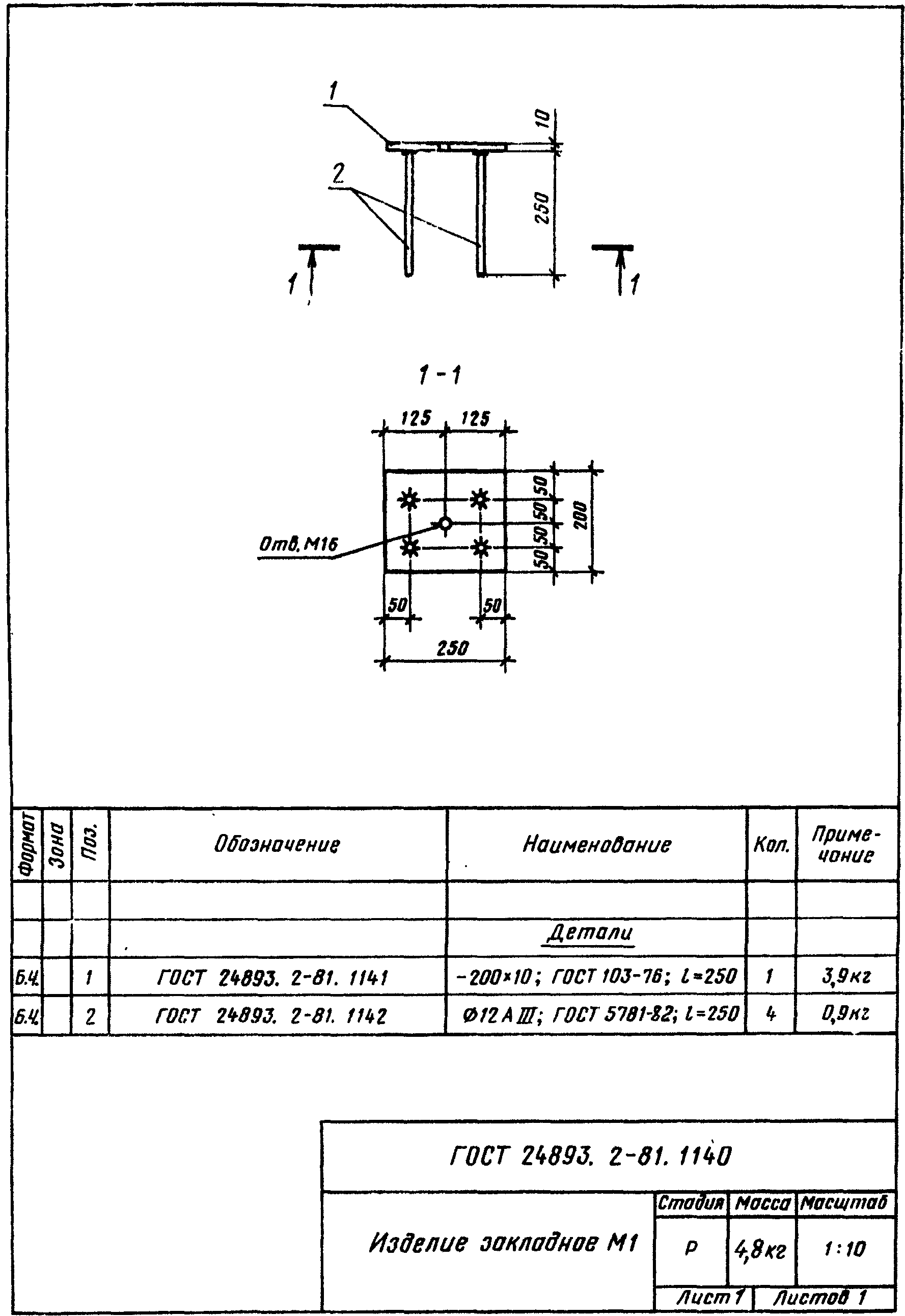

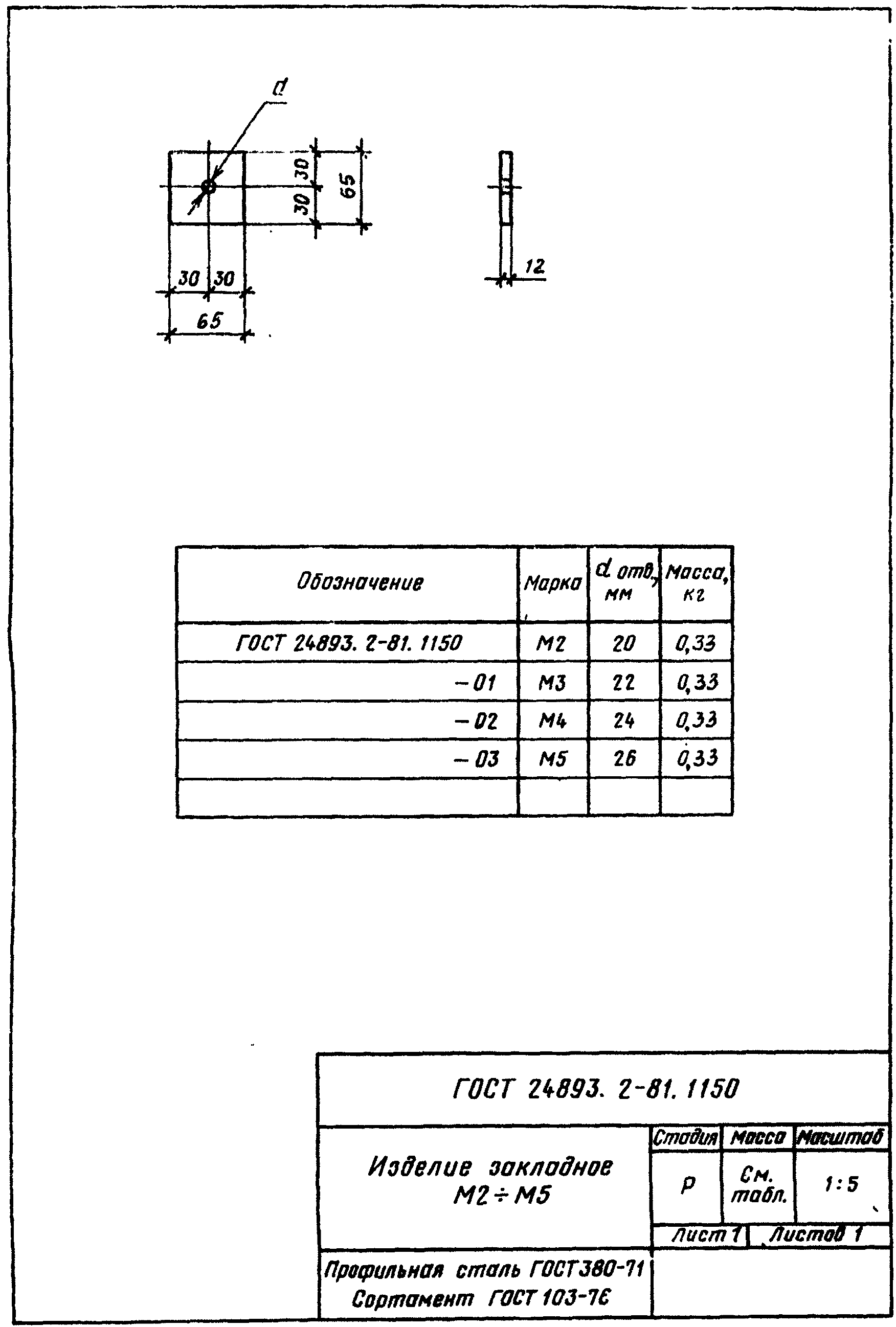

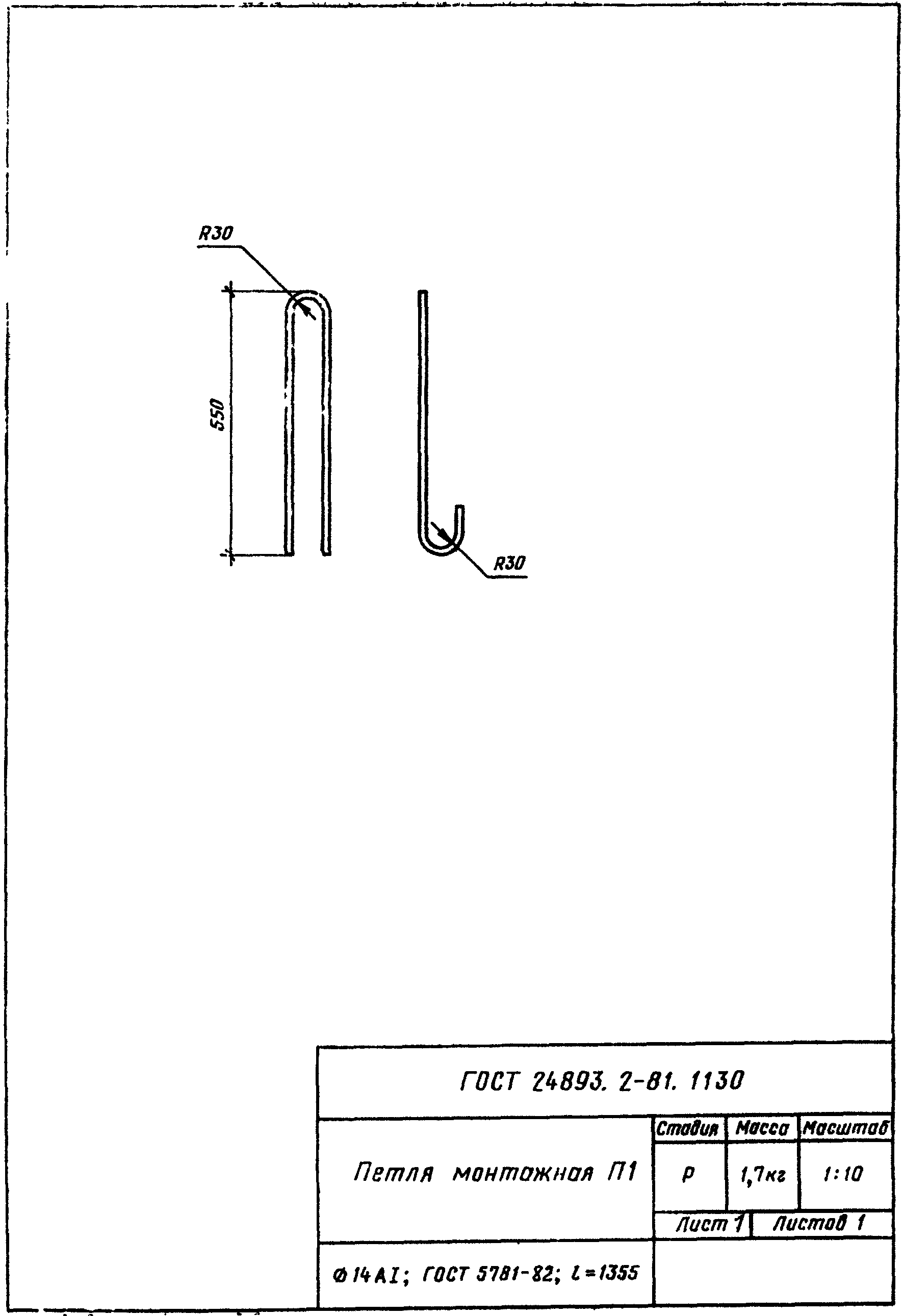

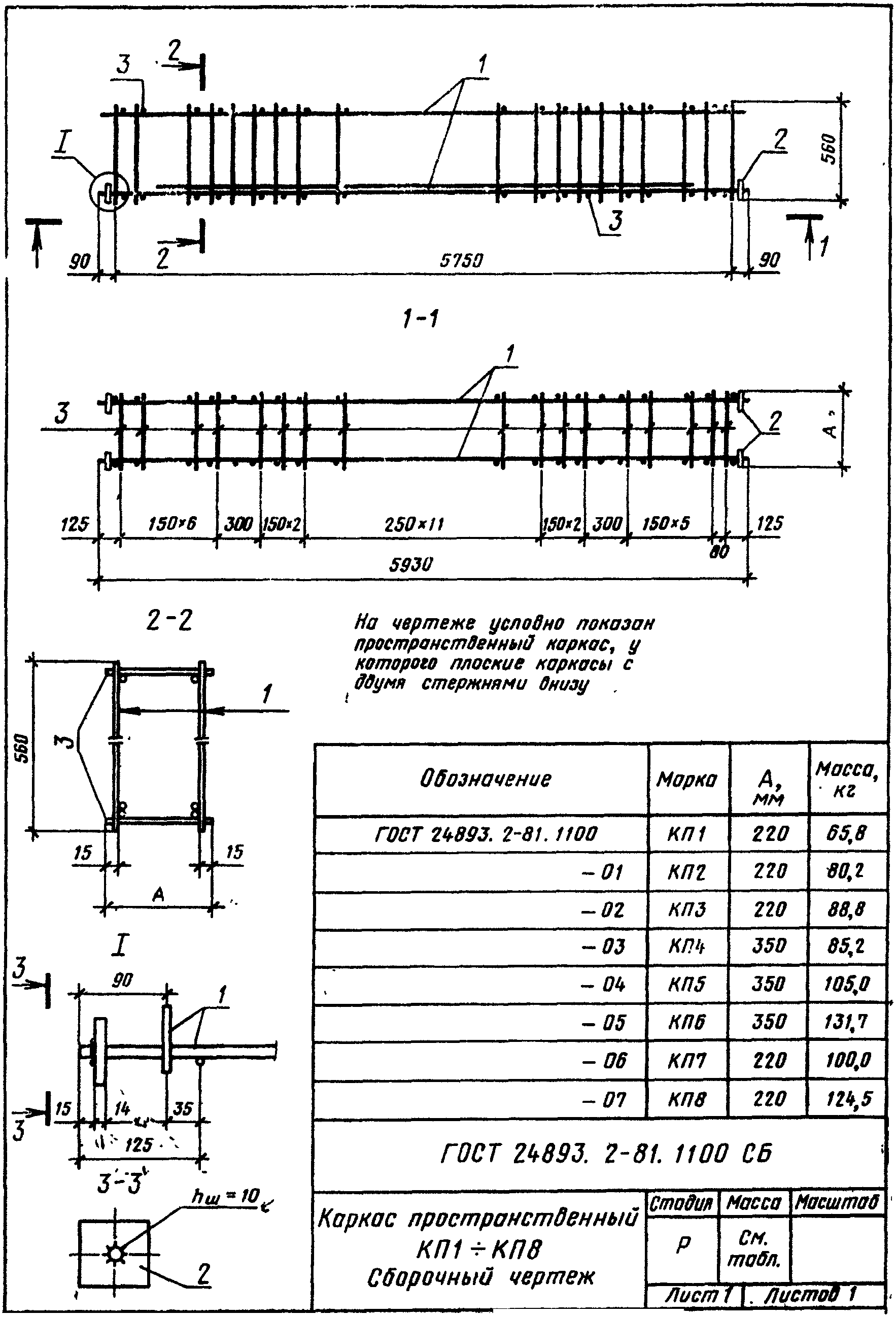

2. Форма и размеры арматурных изделий должны соответствовать указанным на черт. 1100 СБ, 1110 СБ, 1120, 1130 ГОСТ 24893.2-81, закладных изделий - на черт. 1140, 1150 ГОСТ 24893.2-81.

(Измененная редакция, Изм. N 1).

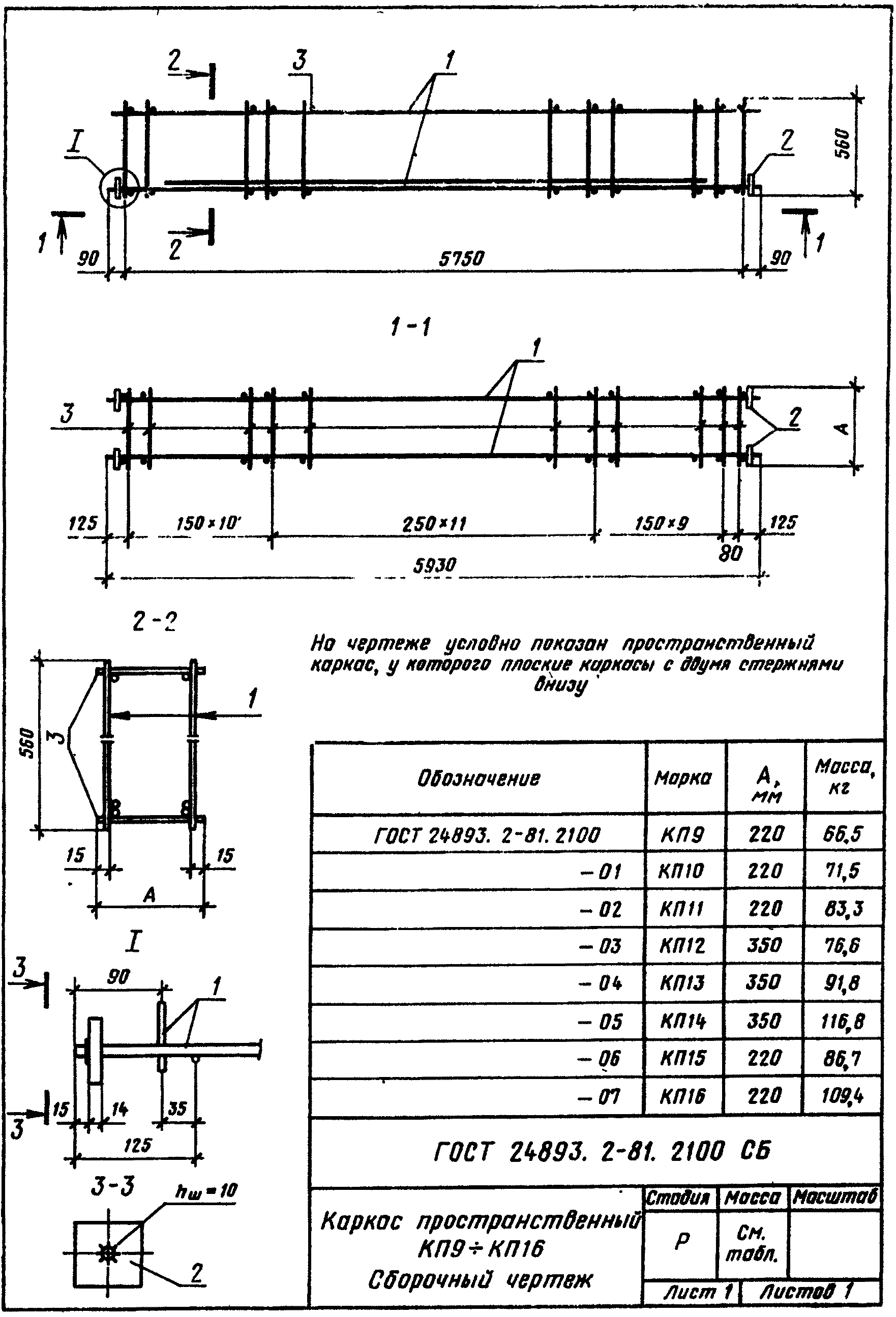

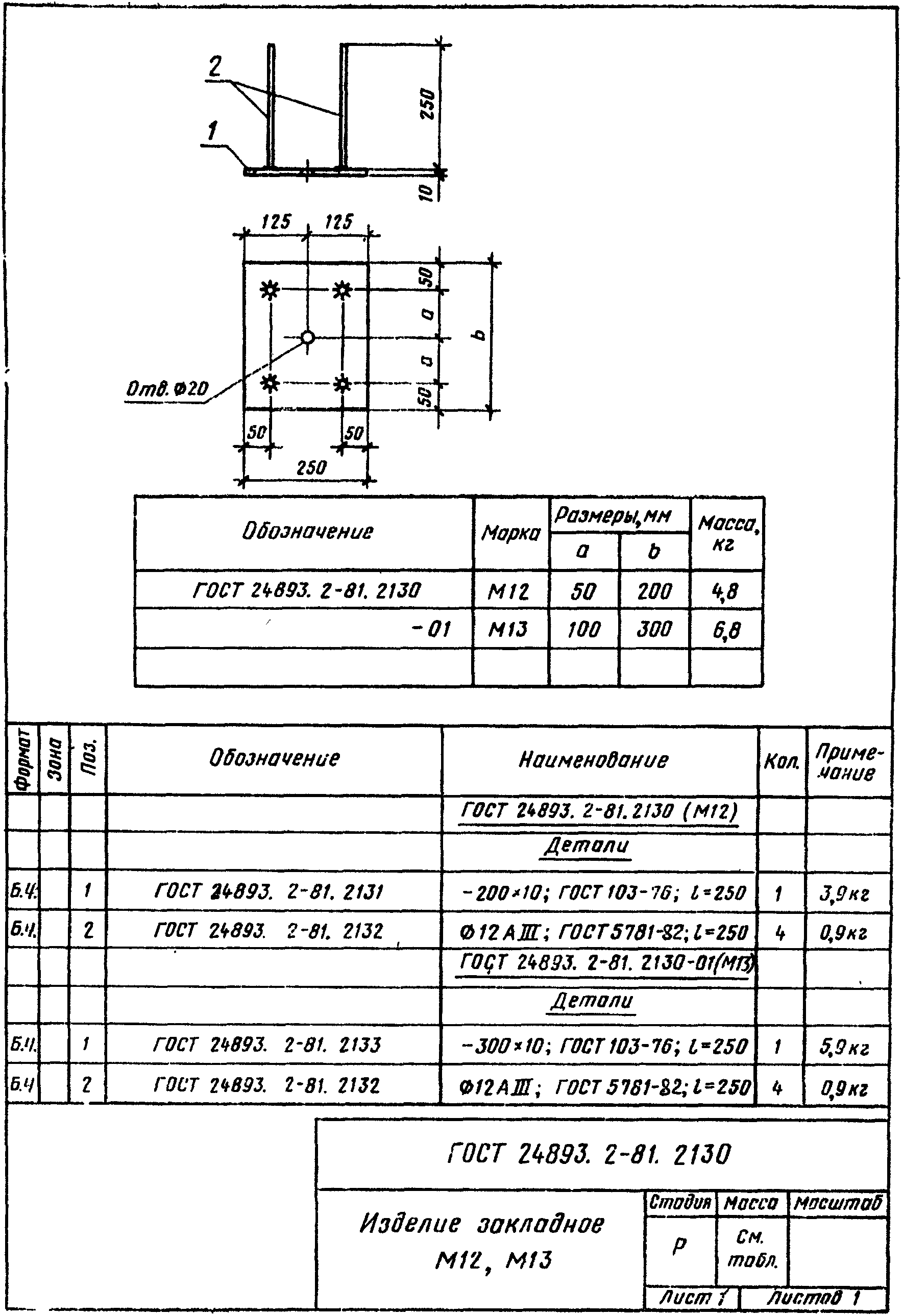

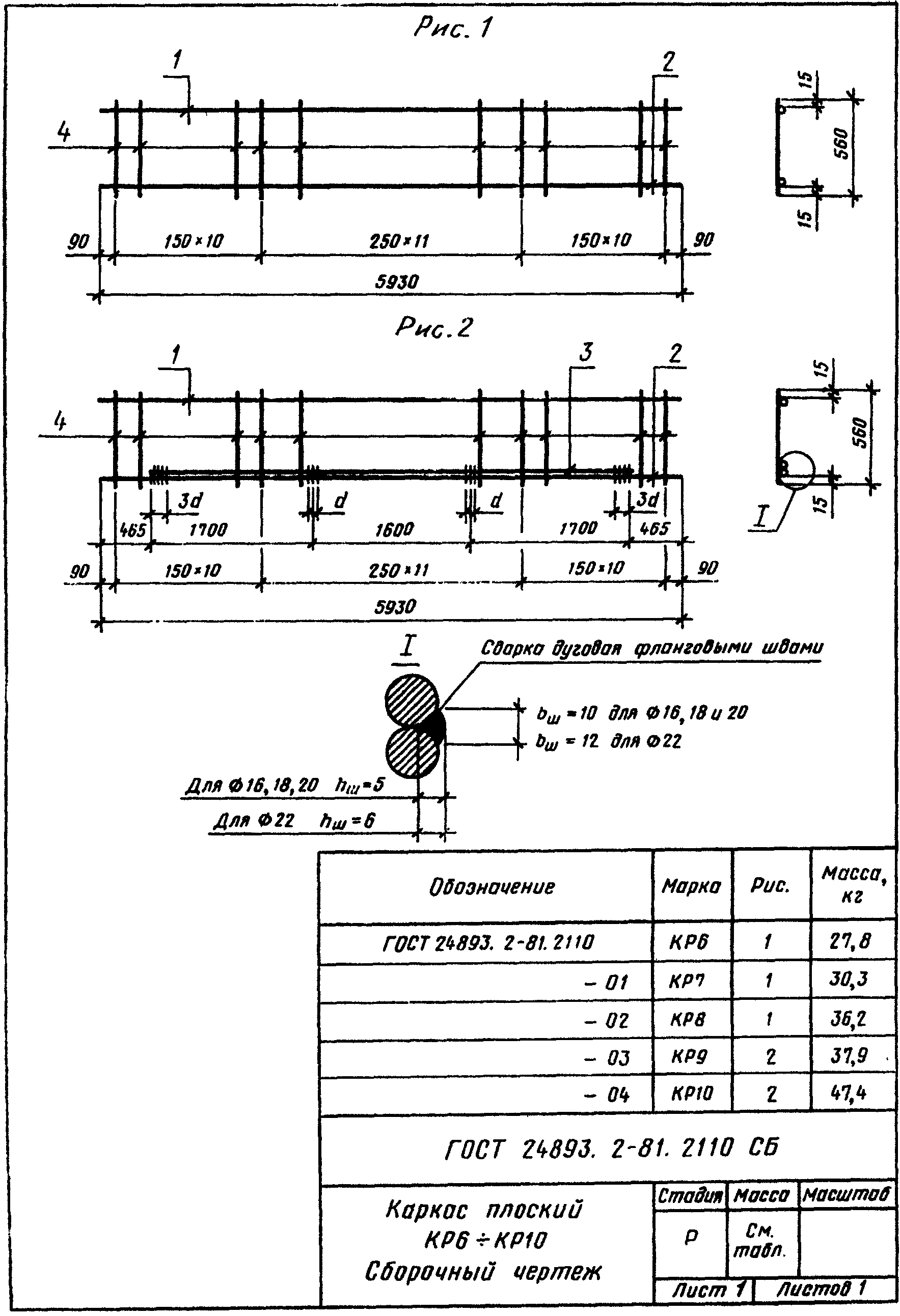

3. Форма и размеры арматурных изделий, балок, предназначенных для зданий с расчетной сейсмичностью 7 - 9 баллов, должны соответствовать указанным на черт. 2100 СБ, 2110 СБ ГОСТ 24893.2-81, закладных изделий - на черт. 2120 СБ, 2130 СБ ГОСТ 24893.2-81.

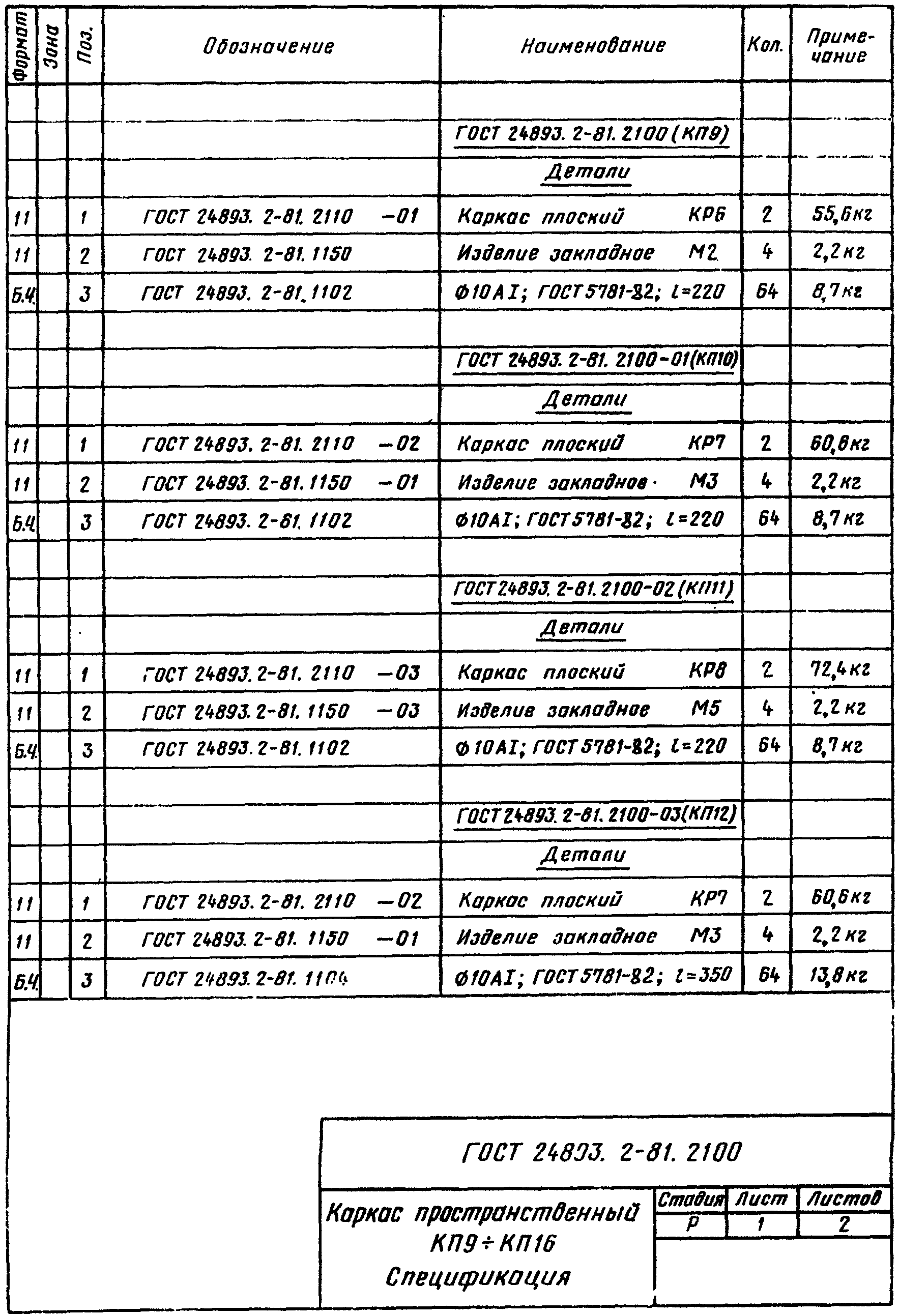

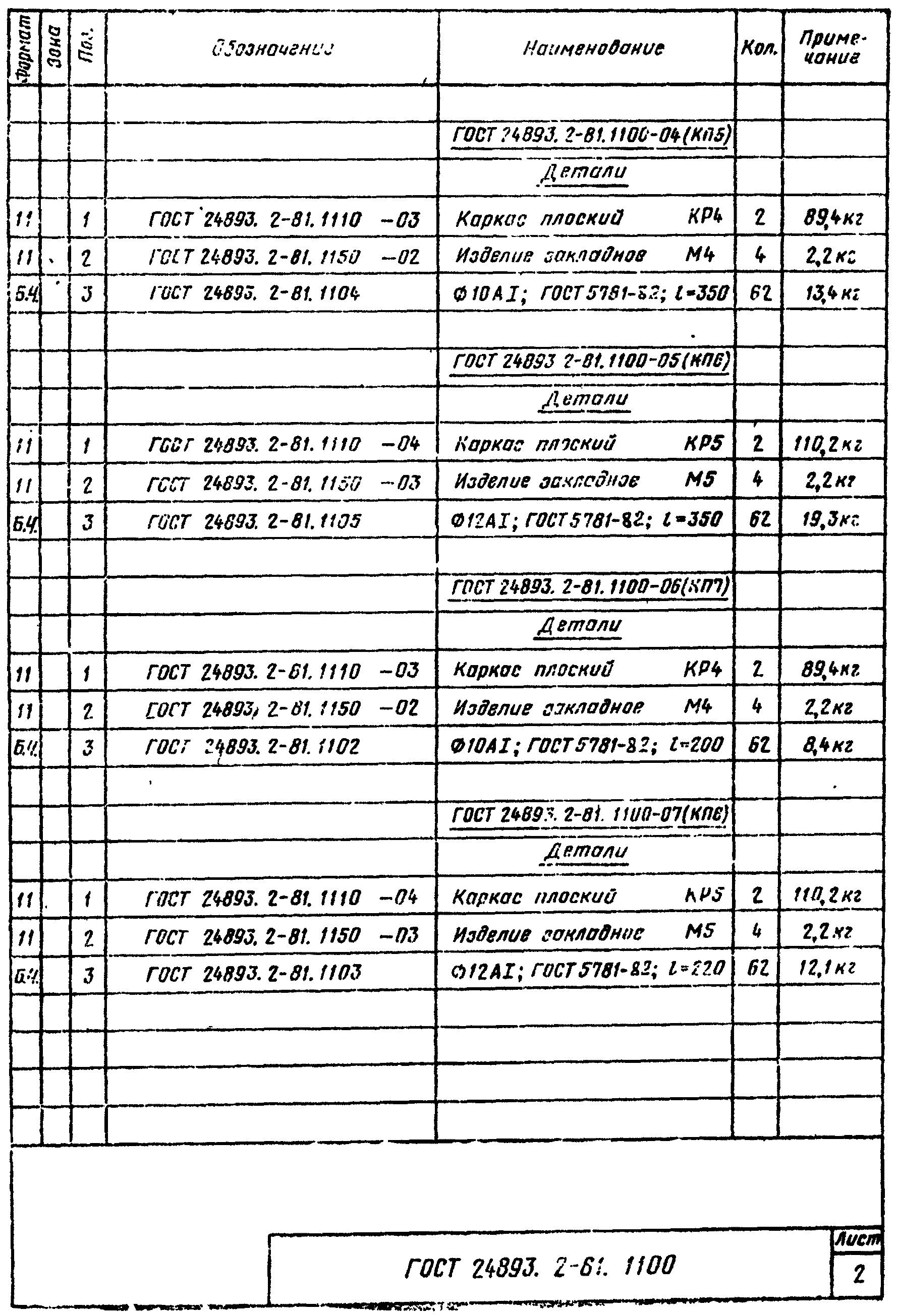

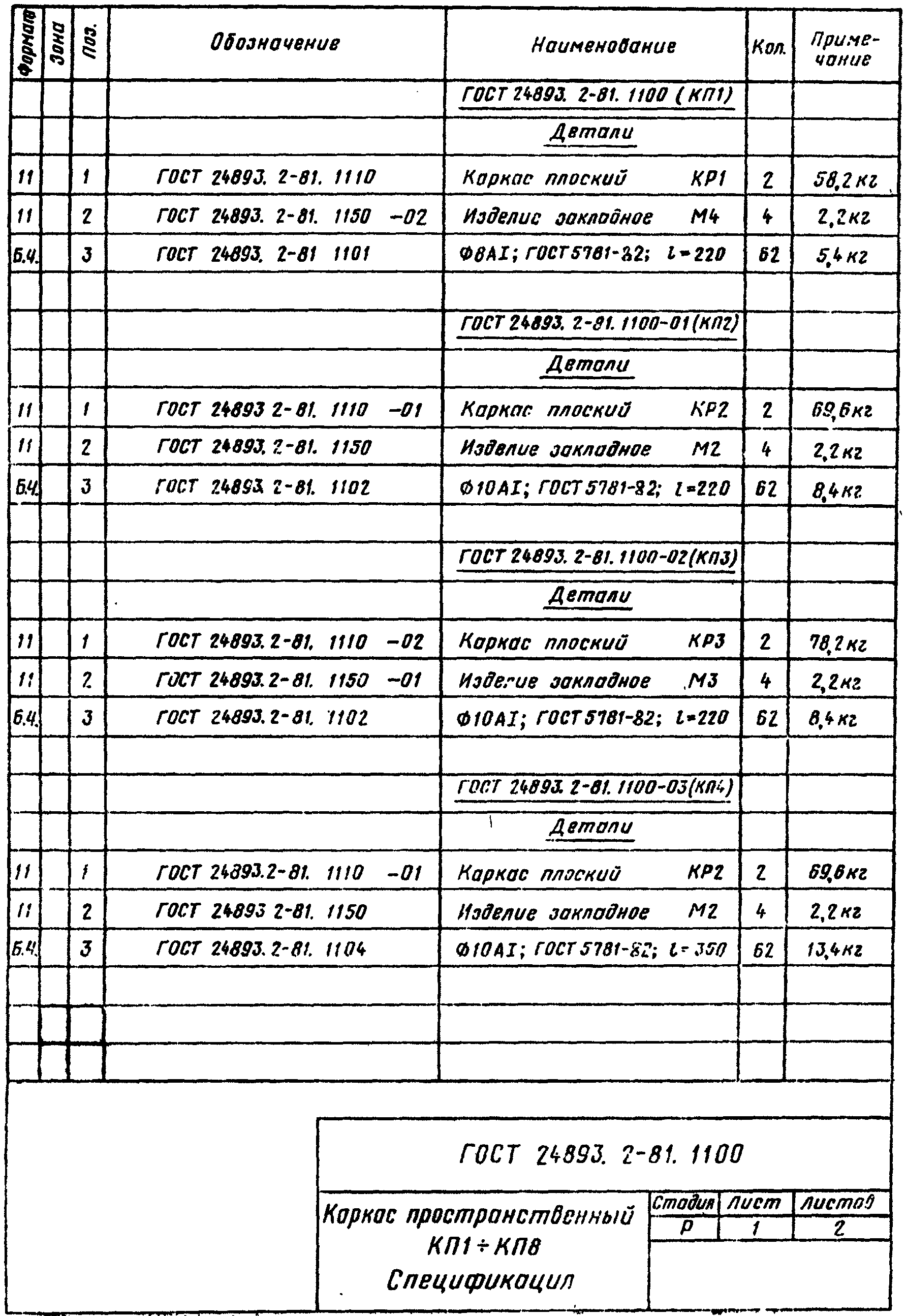

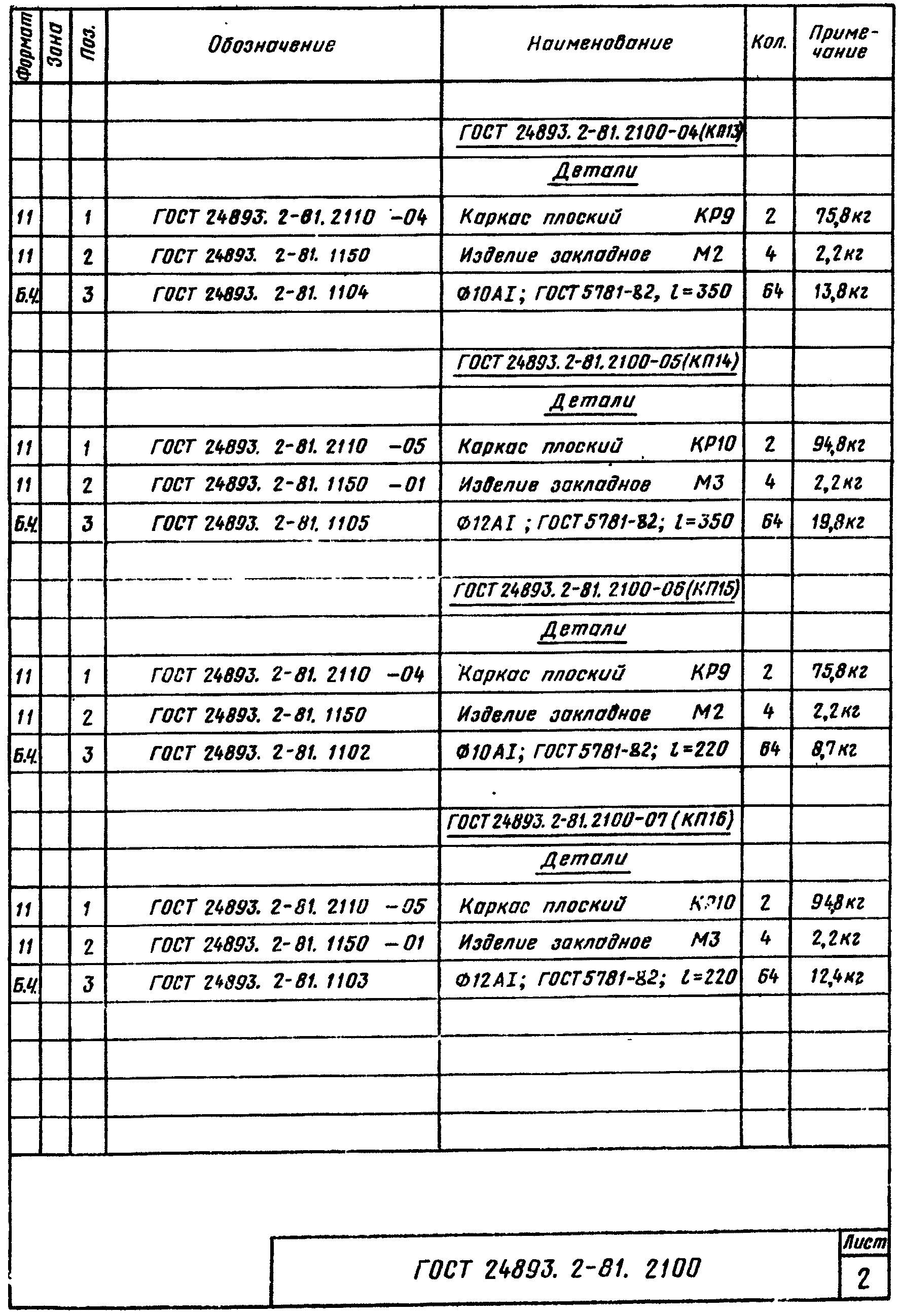

4. Спецификация арматурных и закладных изделий пространственных каркасов балок - по листам 1, 2 документа 1100, балок, предназначаемых для зданий с расчетной сейсмичностью 7 - 9 баллов - по листам 1, 2 документа 2100 ГОСТ 24893.2-81.

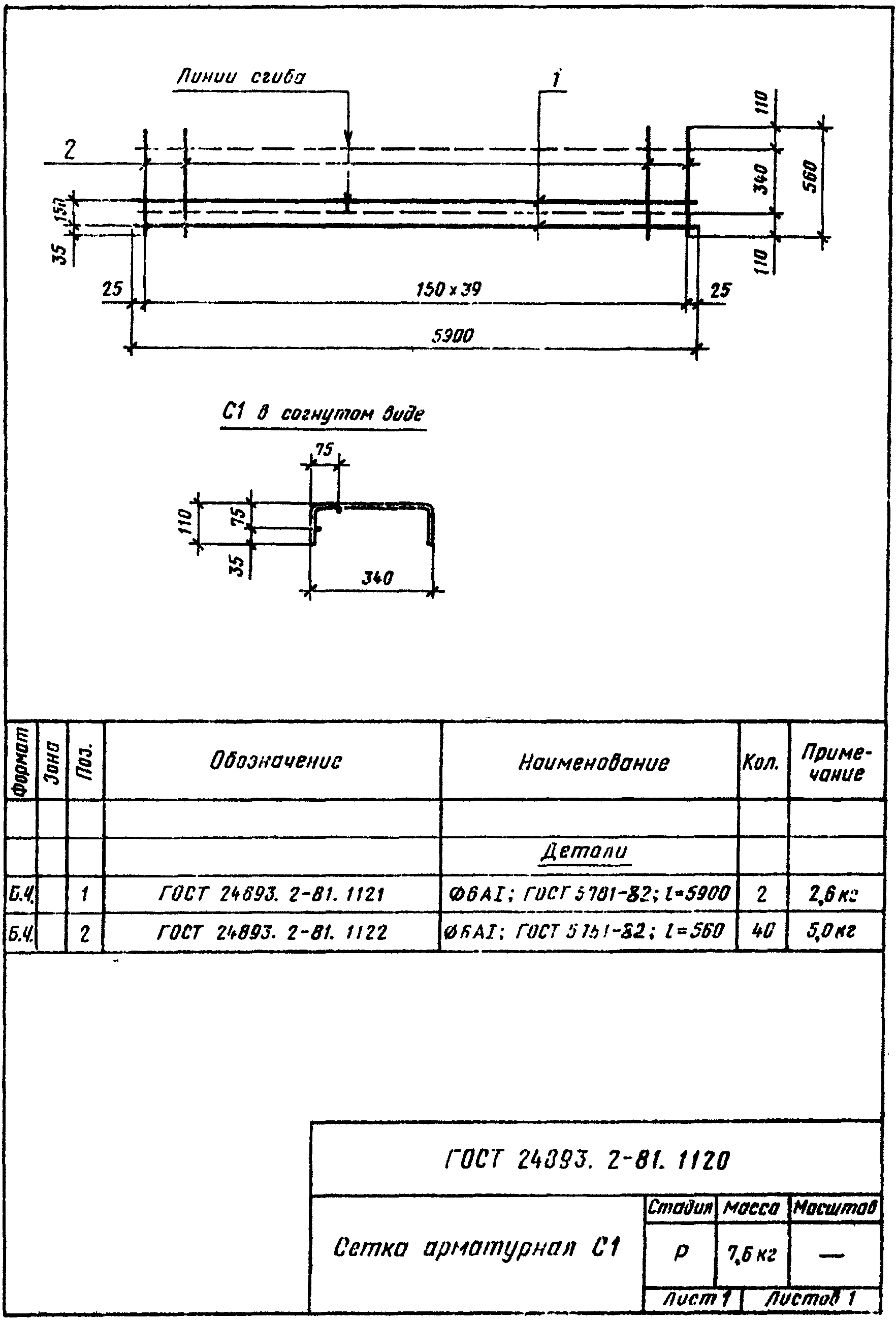

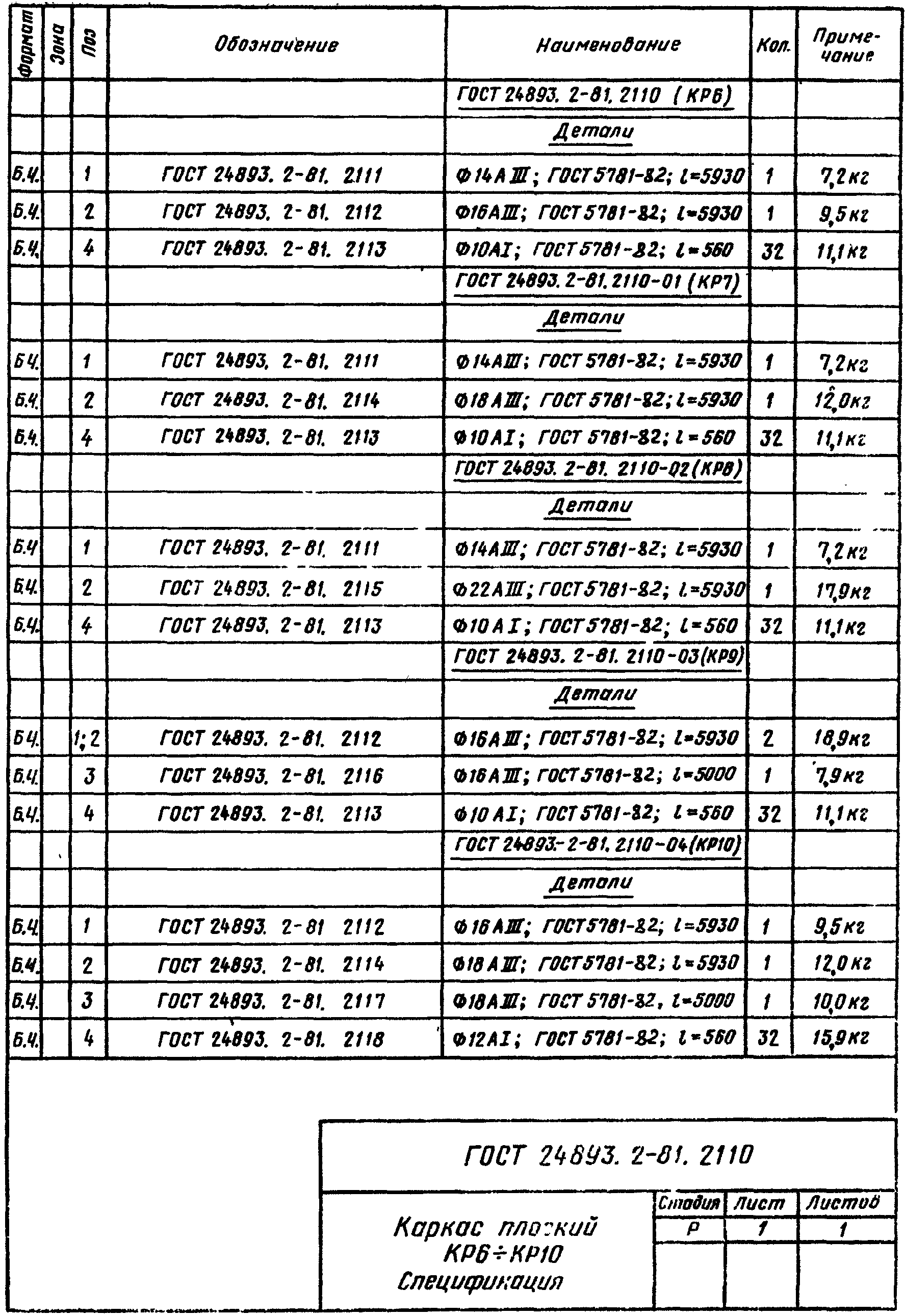

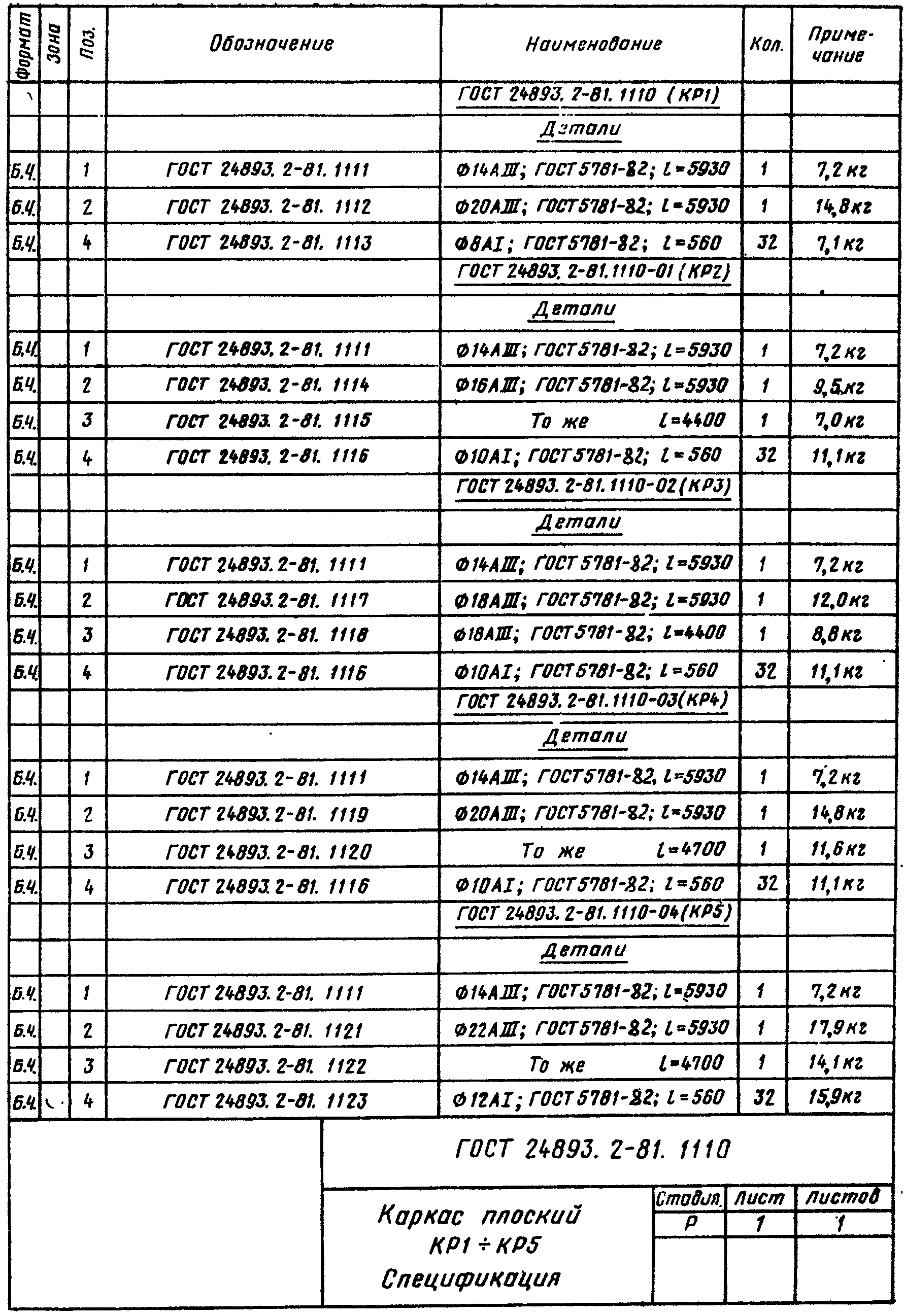

Спецификация арматурных изделий плоских каркасов приведена на черт. 1110 и 2110 ГОСТ 24893.2-81, арматурной сетки - на черт. 1120 ГОСТ 24893.2-81.

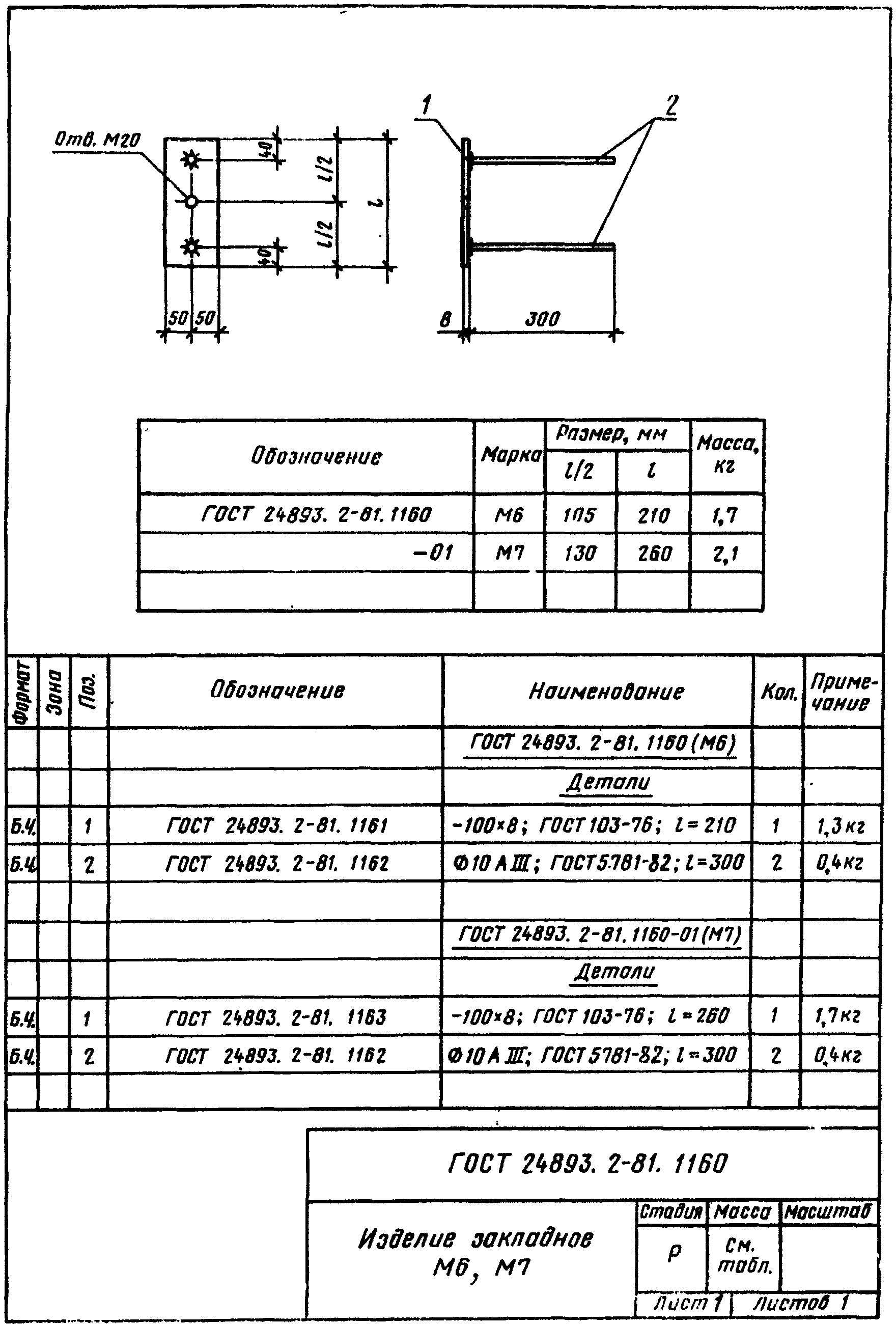

5. Дополнительные закладные изделия для балок над световыми проемами - по черт. 1160 ГОСТ 24893.2-81.

6. Технические требования - по ГОСТ 24893.0-81.

7. Изготовление арматурных изделий производить контактной точечной сваркой в соответствии с требованиями ГОСТ 14098-85 и СН 393-78.

При сварке пространственных каркасов крестообразные соединения отдельных арматурных стержней со стержнями плоских каркасов допускается выполнять ручной дуговой сваркой при диаметре соединяемых стержней не менее 8 мм.

8. Закладные изделия должны изготовляться с учетом следующих требований.

8.1. Тавровые соединения анкерных стержней с пластиной следует выполнять автоматической дуговой сваркой под флюсом.

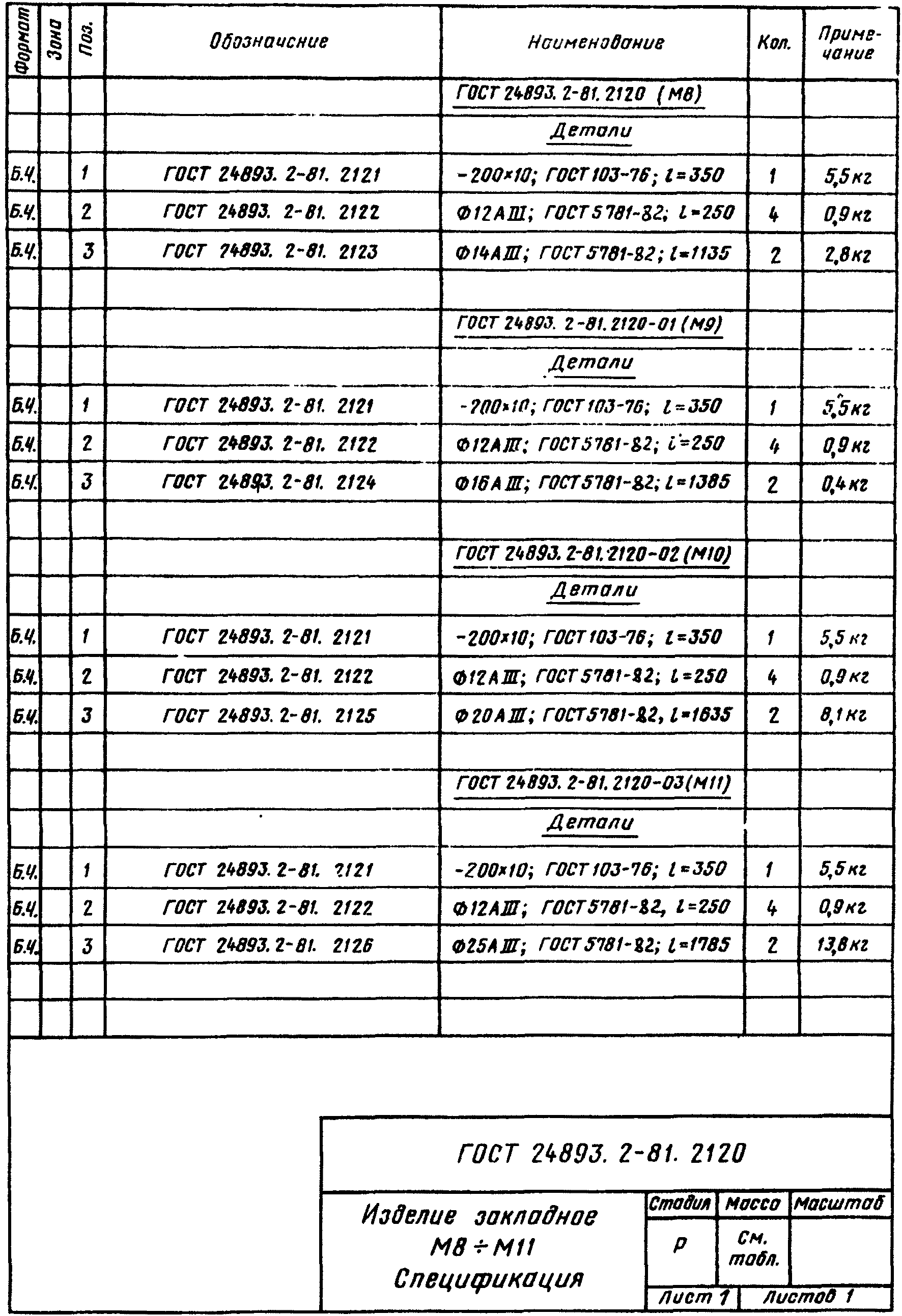

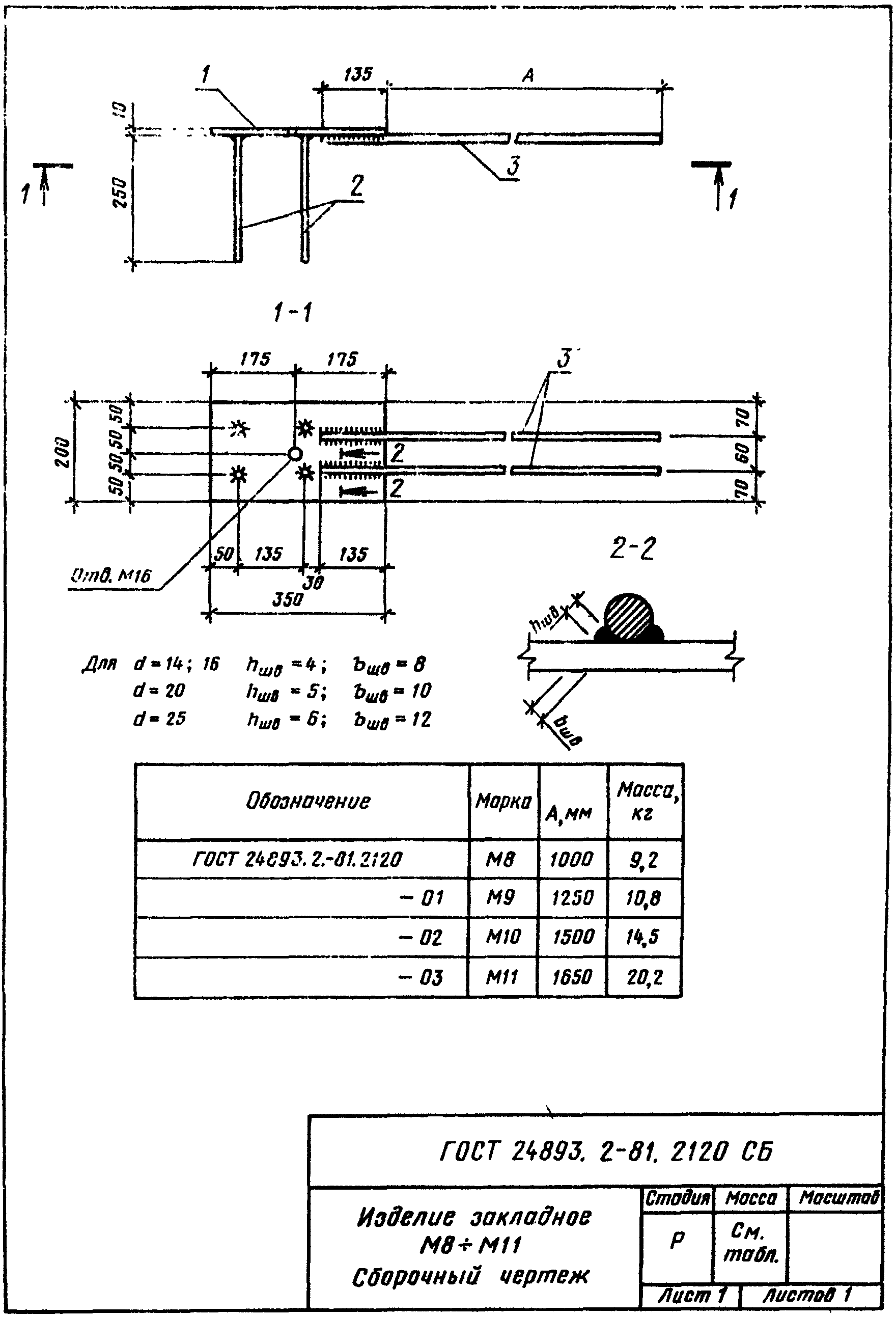

8.2. Нахлесточные соединения элементов закладных изделий М8 - М11 следует выполнять ручной дуговой сваркой швами с применением электродов типа Э42-Т или Э42А-Ф. Размеры швов должны соответствовать указанным на черт. 2120 СБ ГОСТ 24893.2-81.

8.3. При изготовлении закладных изделий балок, предназначаемых для зданий с расчетной сейсмичностью 7 - 9 баллов, особое внимание должно быть обращено на обеспечение высокого качества сварных соединений за счет строгого соблюдения технологии и параметров сварки.

9. Режимы всех видов сварки должны выбираться в соответствии с указаниями СН 393-78.

10. Испытания сварных соединений арматурных и закладных изделий, а также оценка их качества - по ГОСТ 10922-75.
