Описание

Источник публикации

М.: Издательство стандартов, 1986

Примечание к документу

Документ утратил силу с 1 мая 2019 года в связи с изданием Приказа Росстандарта от 12.04.2019 N 132-ст. Взамен введен в действие ГОСТ 24033-2018.

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 г. N 184-ФЗ.

Документ введен в действие с 1 января 1987 года.

Название документа

"ГОСТ 26892-86. Двери деревянные. Метод испытания на сопротивление ударной нагрузке, действующей в направлении открывания"

(утв. Постановлением Госстроя СССР от 26.03.1986 N 34)

"ГОСТ 26892-86. Двери деревянные. Метод испытания на сопротивление ударной нагрузке, действующей в направлении открывания"
(утв. Постановлением Госстроя СССР от 26.03.1986 N 34)

Оглавление

1. Аппаратура и инструмент

2. Подготовка и проведение испытания

Утвержден

и введен в действие

Постановлением Госстроя СССР

от 26 марта 1986 г. N 34

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДВЕРИ ДЕРЕВЯННЫЕ

МЕТОД ИСПЫТАНИЯ НА СОПРОТИВЛЕНИЕ УДАРНОЙ НАГРУЗКЕ,

ДЕЙСТВУЮЩЕЙ В НАПРАВЛЕНИИ ОТКРЫВАНИЯ

Wood doors. Method of testing for the resistance

to impact load in the direction of opening

ГОСТ 26892-86

Группа Ж39

ОКП 53 6101

Срок введения

1 января 1987 года

Разработан Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР.

Исполнители: Э.В. Алексеева (руководитель темы), И.Ф. Савченко, Н.В. Шведов.

Внесен Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР.

Зам. министра Н.Г. Никольский.

Настоящий стандарт распространяется на деревянные распашные двери жилых, общественных и производственных зданий и сооружений различных отраслей народного хозяйства и устанавливает метод, предназначенный для выполнения контрольных и приемочных испытаний на сопротивление дверей ударной нагрузке в лабораторных условиях.

Метод заключается в нанесении ударов в полотно запертой двери неупругим телом (грузом), обладающим запасом энергии, эквивалентной эксплуатационному воздействию, и падающим под действием силы тяжести в направлении открывания двери.

1. АППАРАТУРА И ИНСТРУМЕНТ

1.1. Стенд, включающий раму для закрепления двери и обеспечивающий нанесение ударов грузом, падающим под действием силы тяжести с определенной высоты в заданную зону дверного полотна.

1.2. Груз, представляющий собой кожаный мешок, заполненный сухим песком в полном объеме. Масса мешка с песком (5,0 +/- 0,1) кг, диаметр - (200 +/- 5) мм.

1.3. Металлическая линейка длиной 1000 мм по ГОСТ 427-75 или специальное устройство с погрешностью измерения не более +/- 0,1 мм для установления высоты падения мешка.

ИС NORMPROD: примечание.

Взамен ГОСТ 8026-75 Постановлением Госстандарта РФ от 23.03.1992 N 233 с 1 января 1993 года введен в действие ГОСТ 8026-92.

1.4. Металлическая поверочная линейка длиной 400 мм по ГОСТ 8026-75 и набор щупов по ГОСТ 882-75 или специальное устройство с погрешностью измерения не более +/- 0,1 мм для проверки местных отклонений формы.

1.5. Поверочный угольник по ГОСТ 3749-77.

2. ПОДГОТОВКА И ПРОВЕДЕНИЕ ИСПЫТАНИЯ

2.1. Образцы дверей для испытания должны быть изготовлены в соответствии с нормативно-технической документацией (НТД) на эти изделия.

2.2. Для проведения испытания образец закрепляют на стенде. Дверное полотно должно быть соединено с коробкой петлями.

2.3. До начала испытания проверяют размеры и форму дверного полотна, измеряют в соответствии с СТ СЭВ 4182-83 размеры и отклонения от прямоугольности и в соответствии с СТ СЭВ 4181-83 - отклонения от плоскостности.

2.4. Дверь запирают. При испытании внутренних межкомнатных дверей подвижность дверного полотна допускается ограничивать на расстоянии 1000 мм от его нижней кромки с помощью ограничителя (конструктивного элемента стенда), не повреждающего полотно.

2.5. На поверхности полотна, обращенной к притвору дверной коробки, намечают зону для нанесения ударов радиусом 100 мм из центра с координатами относительно вершины нижнего свободного угла полотна: по вертикали 250 мм, по горизонтали 1/3 ширины полотна, но не более 300 мм (см. чертеж).

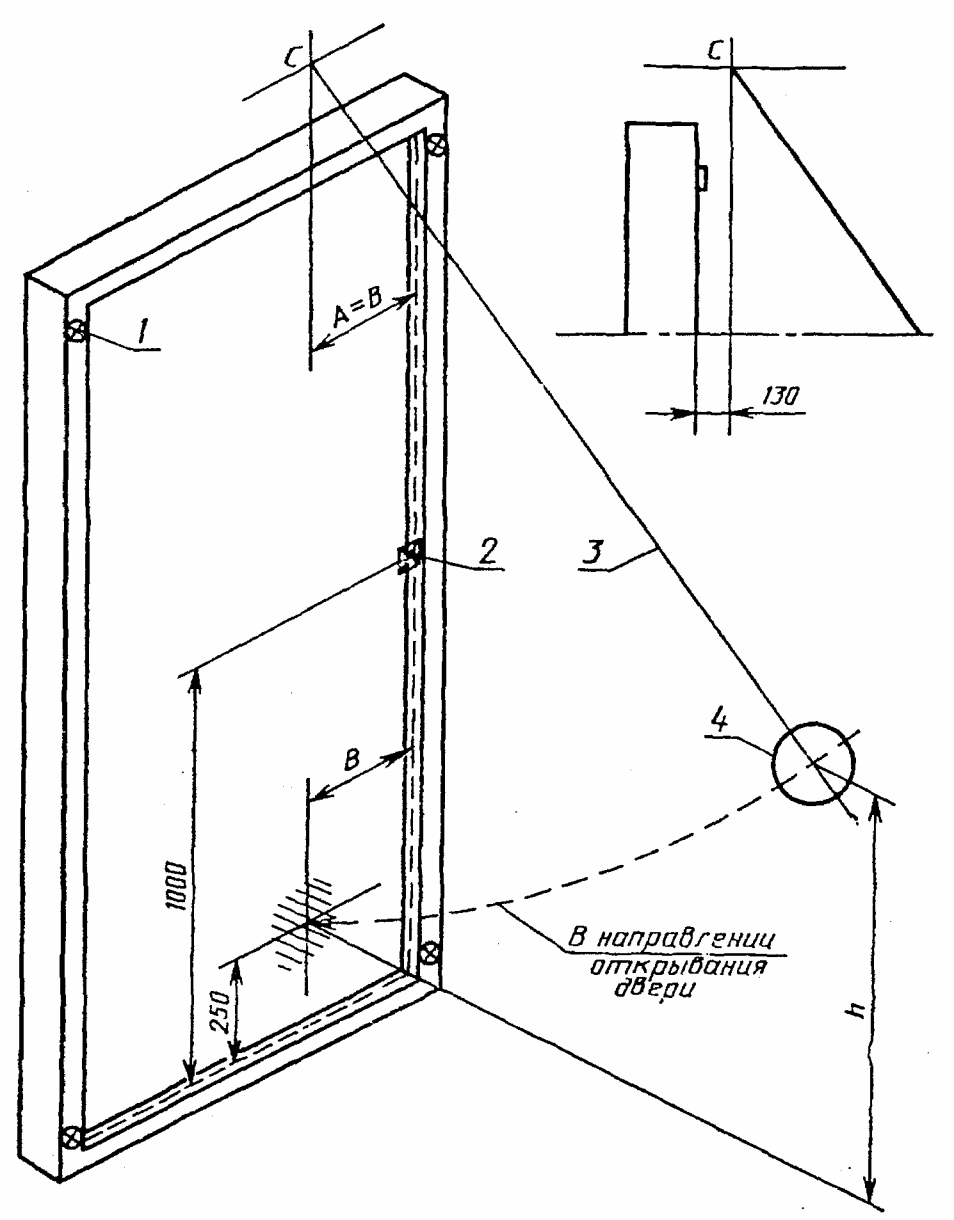

1 - прижим; 2 - запирающий прибор или ограничитель;

3 - гибкая нить; 4 - неупругое тело (груз).

В = 1/3 ширины полотна, но не более 300 мм

2.6. Высоту h, мм, подъема груза, необходимую для создания нормативного запаса энергии (см. таблицу), определяют по формуле

где Е - запас энергии, Дж;

m - масса мешка с песком, кг;

g - 9,8 м/с2.

2.7. Испытание проводят нанесением ударов грузом в намеченную зону дверного полотна. Груз поднимают на высоту h и обеспечивают его падение под действием силы тяжести в направлении открывания двери.

У двупольной двери испытывают сначала одно, затем другое полотно.

2.8. Для контроля сопротивления двери ударной нагрузке (контрольное испытание) количество ударов принимают по таблице.

??????????????????????????????????????????????????????????????????

Вид дверей ? Нормативный ?Контрольное

?запас энергии?количество

? Е, Дж ? ударов

??????????????????????????????????????????????????????????????????

Внутренние двери ? 30 ? 10

Входные двери в квартиры ? 60 ? 20

Входные двери в жилые дома, общественные? 60 ? 30

и производственные здания ? ?

2.9. Для определения сопротивления двери ударной нагрузке (приемочное испытание) количество ударов увеличивают до появления разрушений или изменения формы конструктивных элементов, нарушающих функции двери или замка.

2.10. В процессе проведения испытания по пп. 2.8 или 2.9 и после окончания испытания выявляют наличие и характер разрушений полотна и коробки, разрушений и изменений формы петель и других конструктивных элементов.

После испытания по п. 2.8 при отсутствии разрушений проверяют размеры и форму полотна (см. п. 2.3), а также функции отпирания и запирания замка, открывания и закрывания двери.

2.11. Результаты измерений размеров и формы полотна сравнивают с результатами аналогичных измерений, выполненных до начала испытаний, и с допускаемыми значениями отклонений, установленных в НТД на двери.

Количество ударов, вызвавшее разрушения или изменения формы конструктивных элементов, нарушившие функции двери и замка, сравнивают с требованиями настоящего стандарта.

2.12. При выполнении контрольного испытания сопротивление двери признают удовлетворительным, если от нанесения контрольного количества ударов в элементах двери не возникло разрушений или нарушающих функции двери изменений формы.

2.13. При выполнении приемочного испытания сопротивление двери признают удовлетворительным, если в конструктивных элементах двери разрушения или изменения формы, нарушившие ее функции, появились после нанесения ударов в количестве, превышающем контрольное не менее чем в три раза.

2.14. Результаты испытаний оформляют протоколом, который должен содержать:

краткое описание образцов: вид двери, особенности конструкции (в том числе материал облицовки и заполнителя), размеры;

номер и наименование нормативно-технической документации на двери;

сведения об испытательных средствах по пп. 1.1 - 1.5;

сведения об условиях испытаний по пп. 2.1 - 2.9;

данные и результаты испытаний по пп. 2.10 - 2.13;

обозначение настоящего стандарта;

дату поступления образцов на испытание и дату проведения испытания;

наименование организации, представившей образцы на испытание;

наименование организации, проводившей испытание.
