Введен в действие с 1 июля 1987 года.
Название документа
"ГОСТ 27346-87 (СТ СЭВ 5615-86). Изделия замочно-скобяные. Термины и определения"
(утв. Постановлением Госстроя СССР от 05.05.1987 N 90)
"ГОСТ 27346-87 (СТ СЭВ 5615-86). Изделия замочно-скобяные. Термины и определения"
(утв. Постановлением Госстроя СССР от 05.05.1987 N 90)
Утвержден и введен в действие
Постановлением Госстроя СССР
от 5 мая 1987 г. N 90
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ ЗАМОЧНО-СКОБЯНЫЕ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Hardware. Terms and definitions
ГОСТ 27346-87
(СТ СЭВ 5615-86)
Введен впервые
Срок введения в действие
1 июля 1987 года
Внесен Министерством промышленности строительных материалов СССР.
Постановлением Государственного строительного комитета СССР от 05.05.87 N 90 стандарт Совета Экономической Взаимопомощи СТ СЭВ 5615-86 "Изделия замочно-скобяные. Термины и определения" введен в действие непосредственно в качестве государственного стандарта СССР с 01.07.87.
Переиздание. Февраль 1988 г.
Настоящий стандарт устанавливает основные термины и определения понятий замочно-скобяных изделий, применяемых в строительстве.
??????????????????????????????????????????????????????????????????
Термин ? Определение
??????????????????????????????????????????????????????????????????
ОБЩИЕ ПОНЯТИЯ
1. Замочно-скобяное изделие? Изделие, служащее для соединения
?оконных створок и дверных полотен с
?коробками, а также для закрывания,
?запирания, фиксирования и украшения
?окон и дверей
2. Левое замочно-скобяное ? Изделие, применяемое для левой
изделие ?двери или окна
3. Правое замочно-скобяное ? Изделие, применяемое для правой
изделие ?двери или окна
4. Универсальное замочно- ? Изделие, применяемое для левой и
скобяное изделие ?правой двери или окна
5. Накладное замочно-скобя-? Изделие, укрепленное на поверхнос-
ное изделие ?ти двери или окна
6. Полуврезное замочно- ? Изделие, врезанное в дверь или
скобяное изделие ?окно и выступающее над их поверх-
?ностью
7. Врезное замочно-скобяное? Изделие, полностью врезанное в
изделие ?дверь или окно, лицевая поверхность
?которого находится в одной плоскости
?с торцом двери или окна или ниже ее
8. Секретность замка ? Количество различных комбинаций
?его запирающего устройства, каждая
?из которых соответствует только оп-
?ределенному ключу или коду
ПОНЯТИЯ ИЗДЕЛИЙ
9. Замок ? Изделие, служащее для запирания
?дверей, имеющее сложную комбинацию
?запирающих устройств или рабочих
?штифтов, обеспечивающих блокировку
10. Защелка ? Изделие, служащее для фиксирования
?дверей н удержания их в определенном
11. Задвижка ? Изделие, служащее для запирания
?дверей и окон с одной стороны при
?помощи возвратно-поступательного
12. Завертка ? Изделие, служащее для запирания
?дверей и окон с одной стороны при
13. Фрамужный механизм ? Изделие, служащее для открывания и
?закрывания высокорасположенных или
?крупногабаритных окон и состоящее из
?системы рычагов или других механиз-
?мов, приводимых в действие вручную
14. Поворотно-откидное ? Изделие, служащее для открывания и
устройство ?закрывания окон вокруг вертикальной
?и горизонтальной оси вращения
15. Дверной закрыватель ? Изделие, служащее для обеспечения
верхнего расположения ?автоматического закрывания дверей с
?дополнительным торможением перед
?полным закрыванием двери и
?установленное на верхней части двери
?и коробки
16. Дверной закрыватель ? Изделие, служащее для обеспечения
нижнего расположения ?вращения и закрывания двери и уста-
?новленное ниже поверхности пола
?помещения
17. Ручка ? Изделие, служащее для открывания,
?закрывания и перемещения дверей или
18. Петля ? Изделие, служащее для соединения
?дверей и окон с коробками и обеспе-
?чивающее открывание и закрывание
?дверей, окон, фрамуг и форточек
19. Дверной (оконный) ? Изделие, служащее для фиксирования
фиксатор ?или ограничения движения дверей
?(окон) в определенном положении
20. Дверной (оконный) ? Изделие, служащее для предохране-
упор ?ния внутреннего стекла окна от раз-
?бивания ручкой, установленной на
?наружном переплете окна, или повреж-
?дения стены помещения от ручки двери
21. Стяжка ? Изделие, служащее для обеспечения
?плотного соединения створок спарен-
?ных дверей или окон
22. Глазок ? Изделие, служащее для осмотра
?пространства изнутри помещения без
?открывания двери
23. Цилиндровый механизм ? Односторонний или двусторонний
?механизм, применяемый в качестве
?узла замка, конструкция которого
?обеспечивает секретность замка
24. Ключ ? Изделие, служащее для приведения в
?действие запирающих устройств замка
?или штифтов цилиндрового механизма,
?обеспечивающее выход засова из кор-
25. Защитно-декоративная ? Изделие, устанавливаемое на дверях
планка ?или окнах, служащее для декоративно-
?го оформления ручки, цилиндрового
?механизма замка, отверстия для ключа
?или для защиты цилиндрового механиз-
?ма от принудительной поломки
?
ПОНЯТИЯ ДЕТАЛЕЙ
26. Корпус ? Основная деталь изделия, внутри
?которой помещаются детали его меха-
27. Крышка ? Деталь, закрывающая корпус изделия
28. Лицевая планка ? Деталь врезного замочно-скобяного
?изделия, служащая для направления
?засова и крепления этого изделия к
29. Запорная планка ? Деталь, в которую входит засов или
?засов-защелка при запирании или
?фиксировании окна или двери
30. Засов ? Деталь замка, завертки или задвиж-
?ки, служащая для обеспечения запира-
?ния дверей или окон посредством вхо-
?поз. 5)
31. Засов-защелка ? Деталь защелки, служащая для фик-
?сирования дверей посредством входа в

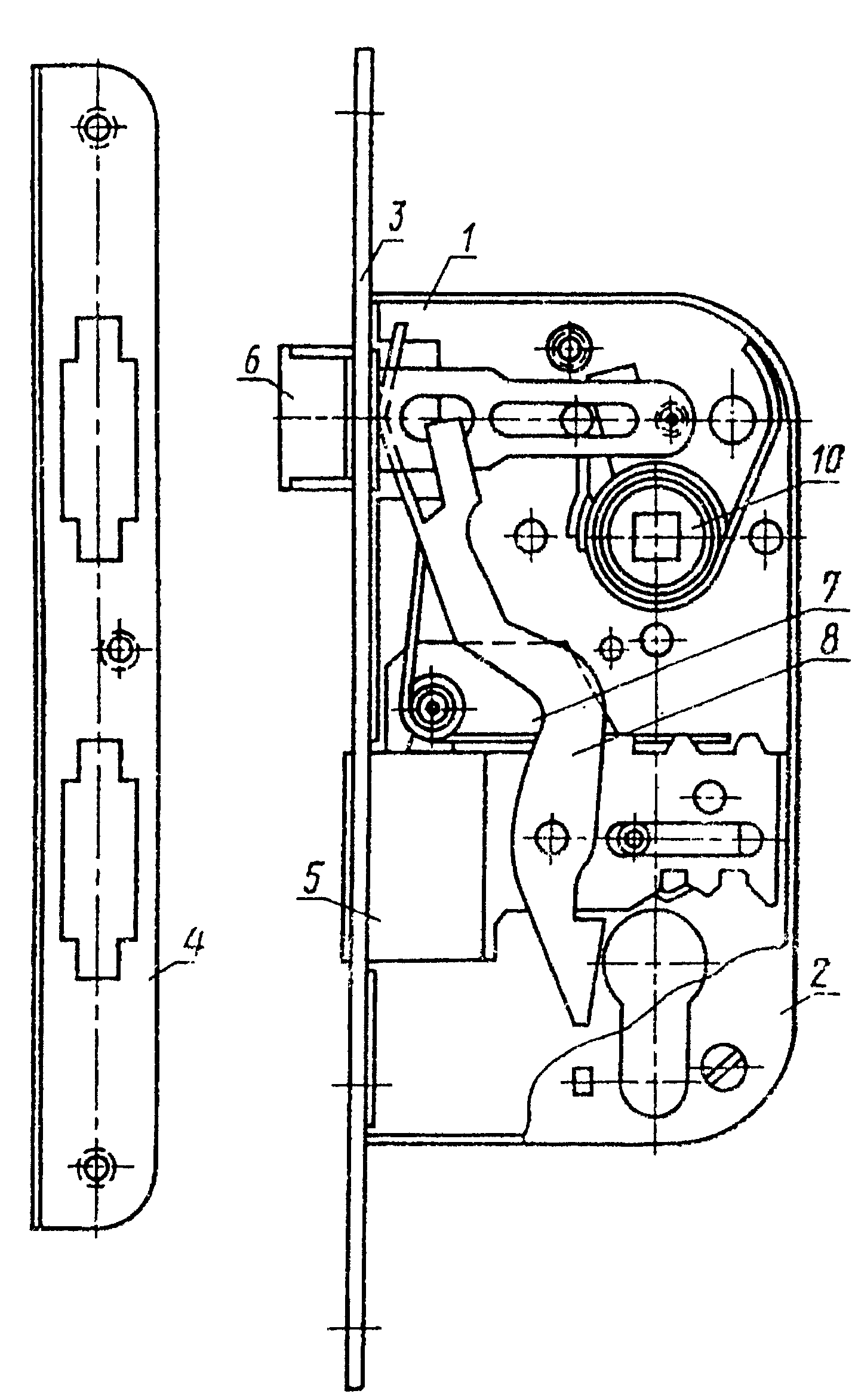

32. Сувальда замка ? Деталь замка, служащая для
?застопоривания засова замка в
?определенном положении и приводимая
?в действие ключом (
черт. 1, поз. 7)
33. Рычаг замка ? Деталь замка, служащая для управ-
?ления засовом-защелкой при открыва-
?нии и запирании двери ключом

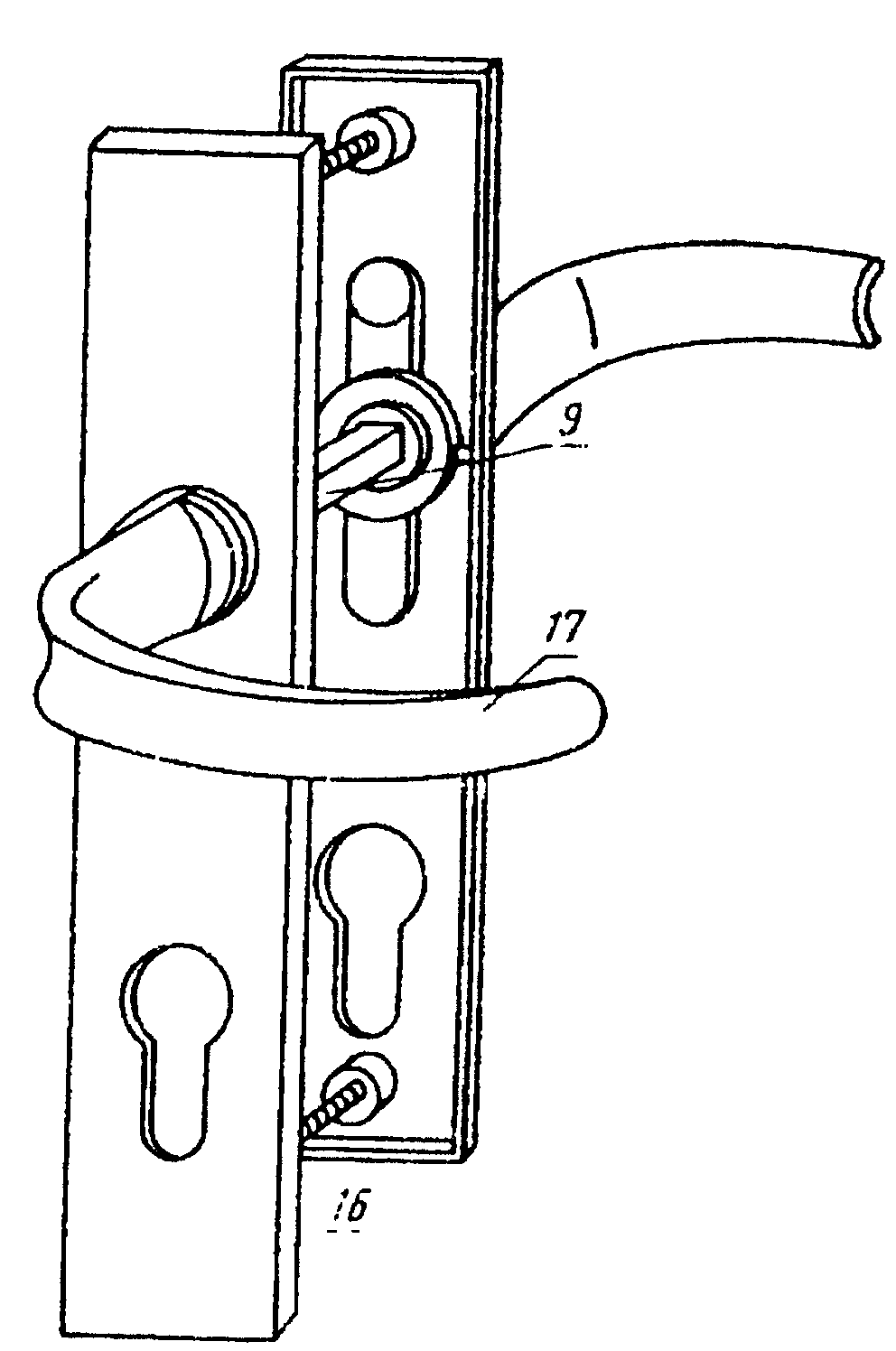

34. Стержень замка ? Деталь замка, служащая для переда-
?чи крутящего момента от ручки замка
?к засову-защелке (
черт. 5, поз. 9)
35. Эксцентрик замка ? Деталь замка, служащая для преоб-
?разования вращательного движения
?ручки замка в возвратно-поступатель-
?ное движение засова-защелки
36. Цилиндр ? Деталь цилиндрового механизма, в
цилиндрового механизма ?которой помещены рабочие штифты,
?определяющие секретность замка
37. Кулачок ? Деталь цилиндрового механизма,
цилиндрового механизма ?служащая для передвижения засова
38. Штифт цилиндрового ? Деталь цилиндрового механизма,
механизма ?являющаяся рабочим или стопорным
?элементом в цилиндровом механизме

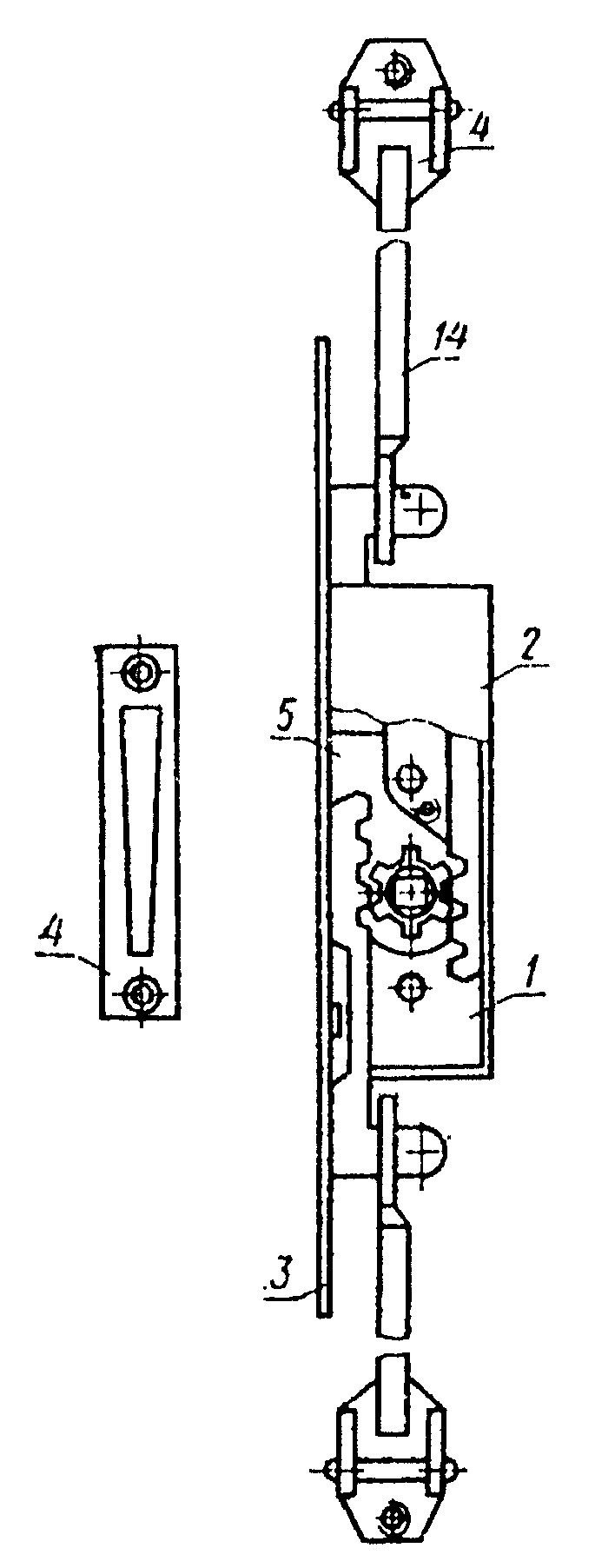

39. Штанга завертки ? Деталь завертки, служащая для
?обеспечения плотного закрывания
?створки окна в двух точках (
черт. 4,
?поз. 14)
40. Рычаг закрывателя ? Деталь дверного закрывателя верх-
?него расположения, служащая для
?передачи крутящего момента пружины
?закрывателя к двери
