"ГОСТ 26607-85 (СТ СЭВ 4416-83). Система обеспечения точности геометрических параметров в строительстве. Функциональные допуски"
(утв. Постановлением Госстроя СССР от 28.06.1985 N 102)

Разработан Центральным научно-исследовательским институтом типового и экспериментального проектирования школ, дошкольных учреждений, средних и высших учебных заведений (ЦНИИЭП учебных зданий) Госгражданстроя, Центральным ордена Трудового Красного Знамени научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭП жилища) Госгражданстроя, Центральным научно-исследовательским институтом строительных конструкций (ЦНИИСК) им. В.А. Кучеренко Госстроя СССР, Ордена Трудового Красного Знамени Центральным научно-исследовательским и проектным институтом строительных металлоконструкций (ЦНИИпроектстальконструкция) Госстроя СССР.

Исполнители: Д.М. Лаковский (руководитель темы); И.В. Колечицкая; А.В. Цареградский; Л.С. Экслер; Л.А. Вассердам; Б.И. Беляев; В.Д. Райзер, д-р техн. наук; В.В. Волков, канд. техн. наук; У.П. Шибаев, канд. техн. наук; В.В. Тишенко.

Внесен Центральным научно-исследовательским институтом типового и экспериментального проектирования школ, дошкольных учреждений, средних и высших учебных заведений (ЦНИИЭП учебных зданий) Госгражданстроя.

Директор В.С. Егерев.

1. Настоящий стандарт распространяется на проектирование и строительство зданий, сооружений и их элементов и устанавливает номенклатуру и основные принципы назначения функциональных допусков геометрических параметров в строительстве.

Стандарт соответствует СТ СЭВ 4416-83 в части, указанной в справочном Приложении 1.

Пояснения терминов, применяемых в настоящем стандарте, приведены в справочном Приложении 2.

2. В соответствии с требованиями настоящего стандарта в проектной документации, а также во вновь разрабатываемых и пересматриваемых стандартах и других нормативно-технических документах, содержащих требования к точности геометрических параметров зданий, сооружений и их элементов, устанавливают точность функциональных геометрических параметров.

3. Функциональными допусками регламентируют точность размеров, формы и положения элементов зданий и сооружений.

Номенклатура функциональных допусков приведена в рекомендуемом Приложении 3.

4. Функциональные допуски , функциональные предельные отклонения или предельные значения функциональных геометрических параметров, которыми в соответствии с ГОСТ 21778-81 регламентируется точность этих параметров на стадии проектирования, назначают исходя из предъявляемых к строительным конструкциям функциональных требований.

5. Функциональные требования по уровню надежности строительных конструкций, а также конструктивные, технологические, эстетические, экономические и другие требования, принимаемые для назначения допусков, должны обеспечивать соблюдение эксплуатационных показателей зданий, сооружений и их элементов в допустимых пределах.

6. Функциональные допуски рассматриваются как компенсаторы технологических погрешностей, и возможность обеспечения принимаемых значений этих допусков должна проверяться на стадии проектирования расчетом точности геометрических параметров зданий, сооружений и их элементов по ГОСТ 21780-83.

7. В зависимости от учитываемой в расчете точности допускаемой вероятности появления действительных значений функционального геометрического параметра ниже минимального или выше максимального значения при назначении функциональных допусков устанавливают соответствующие им значения стандартизованной случайной величины и (рекомендуемое Приложение 4).

8. Допускаемую вероятность появления действительных значений функционального геометрического параметра ниже или выше , т.е. в случаях, когда < или > , принимают исходя из социальных или экономических последствий отказа строительных конструкций здания, сооружения или их элемента.

9. Значения функциональных допусков принимают в соответствии с числовым рядом по ГОСТ 21778-81.

10. При назначении функциональных допусков и предельных отклонений необходимо указывать способы и условия измерения функциональных геометрических параметров.

Первый абзац п. 1 ГОСТ 26607-85 соответствует п. 1 СТ СЭВ 4416-83.

П. 2 ГОСТ 26607-85 включает требования п. 7 СТ СЭВ 4416-83.

П. 3 ГОСТ 26607-85 включает требования п. 5 СТ СЭВ 4416-83.

П. 4 ГОСТ 26607-85 включает требования п. 2 СТ СЭВ 4416-83.

П. 5 ГОСТ 26607-85 включает требования п. 2 СТ СЭВ 4416-83.

П. 7 ГОСТ 26607-85 соответствует п. 3 СТ СЭВ 4416-83.

П. 8 ГОСТ 26607-85 соответствует п. 4 СТ СЭВ 4416-83.

П. 9 ГОСТ 26607-85 соответствует п. 6 СТ СЭВ 4416-83.

Справочное Приложение 2 ГОСТ 26607-85 включает информационное Приложение 1 СТ СЭВ 4416-83.

Рекомендуемое Приложение 3 ГОСТ 26607-85 включает рекомендуемое Приложение 4 СТ СЭВ 4416-83.

Рекомендуемое Приложение 4 ГОСТ 26607-85 соответствует рекомендуемому Приложению СТ СЭВ 4416-83.

Функциональный геометрический параметр - геометрический параметр, точность которого непосредственно влияет на эксплуатационные показатели здания, сооружения или их элемента.

Функциональный допуск - по ГОСТ 21778-81.

Функциональное предельное отклонение - предельное отклонение геометрического параметра, точность которого непосредственно влияет на эксплуатационные показатели здания, сооружения или их элемента.

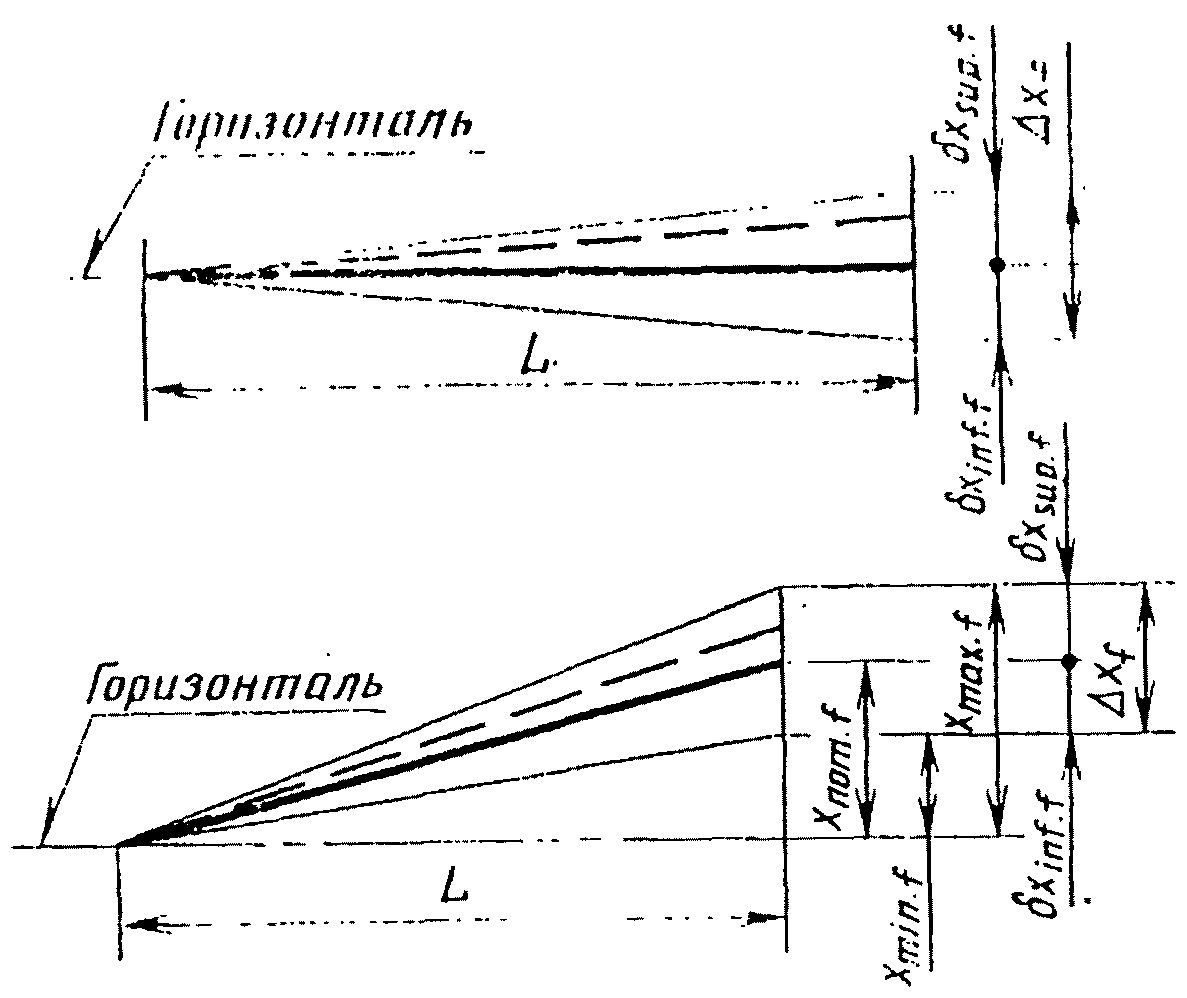

Условные обозначения: - номинальное значение функционального геометрического параметра; и - допустимые предельные значения функционального геометрического параметра; и - предельные отклонения функционального геометрического параметра; - функциональный допуск.
