"ГОСТ 22292-76. Государственный стандарт Союза ССР. Стекло кварцевое прозрачное. Метод определения устойчивости к потемнению после термической обработки"
(утв. и введен в действие Постановлением Госстандарта СССР от 30.12.1976 N 2947)
(ред. от 17.06.1987)

Постановлением Государственного комитета стандартов Совета Министров СССР от 30 декабря 1976 г. N 2947 срок действия установлен

РАЗРАБОТАН Государственным научно-исследовательским институтом кварцевого стекла (ГОСНИИКС)

Директор Ю.Н. Кондратьев

Руководитель темы Л.А. Киселева

Исполнители: Ф.М. Орлова, В.К. Леко

ВНЕСЕН Министерством промышленности строительных материалов СССР

Зам. министра Н.П. Кабанов

ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Всесоюзным научно-исследовательским институтом стандартизации (ВНИИС)

Директор А.В. Гличев

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 30 декабря 1976 г. N 2947

Настоящий стандарт распространяется на прозрачное кварцевое стекло и трубы из него наружным диаметром от 10 мм и более, внутренним диаметром от 8 мм и более и устанавливает метод определения их устойчивости к потемнению после термической обработки.

Сущность метода заключается в определении изменения коэффициента спектрального пропускания при длине волны 290 нм до и после термической обработки образцов стекла при температуре 1000 °C в течение 2 ч.

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

1.1. Количество образцов для испытания устанавливают нормативно-технической документацией на кварцевое стекло или трубы из него.

1.2. По форме и размерам образцы должны соответствовать требованиям, указанным в таблице.

(п. 1.2 в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

1.3. На испытуемой поверхности образцов не допускаются пузыри, капилляры, посечки, непрозрачные включения.

(п. 1.3 в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 21.02.1983 N 871)

2.1. Для определения устойчивости к потемнению прозрачного кварцевого стекла и труб применяют:

электропечь сопротивления лабораторную типа СНОЛ или СШОЛ по ГОСТ 13474-70 или другую, обеспечивающую поддержание температуры 1000 +/- 20 °C;

термопреобразователь типа ГСП по ГОСТ 6616-74 или другого типа, обеспечивающий заданные условия испытания;

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 21.02.1983 N 871)

электрошкаф сушильный типа СНОЛ по ГОСТ 13474-79 или другой, аналогичного типа;

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 21.02.1983 N 871)

Спектрофотометр типа СФ-4А, СФ-16, СФ-26, СФ-46 или другого типа с аналогичными метрологическими характеристиками;

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

приставка оптическая, представляющая собой цилиндрическую линзу из оптического кварцевого стекла марки КУ-1 по ГОСТ 15130-86, в оправе;

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

кюветы размером 100 x 150 x 75 мм с крышками, изготовленные из газонаплавленного кварцевого стекла. Допускается использовать тигли или другие негерметически закрываемые сосуды из кварцевого стекла с размерами, обеспечивающими проведение испытания;

пинцет металлический и щипцы;

штангенциркуль по ГОСТ 166-80;

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 21.02.1983 N 871)

спирт этиловый по ГОСТ 18300-72 или по ГОСТ 17289-80;

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 21.02.1983 N 871)

кислота фтористоводородная по ГОСТ 10484-78, 20%-ный раствор;

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 21.02.1983 N 871)

вода дистиллированная по ГОСТ 6709-72;

салфетки из отходов производства хлопчатобумажных материалов по ГОСТ 4644-75.

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

экран из чертежной бумаги по ГОСТ 597-73.

(абзац введен Изменением N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

3.1. Образцы труб наружным диаметром от 10 до 70 мм выдерживают в 20%-ном растворе фтористоводородной кислоты в течение 2 ч, промывают дистиллированной водой и протирают салфеткой смоченной спиртом.

Образцы труб наружным диаметром свыше 70 мм и заготовки стекла протирают салфеткой, смоченной спиртом.

(п. 3.1 в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

3.2. Кювету или сосуд и крышку для первого испытания выдерживают в 20%-ном растворе фтористоводородной кислоты в течение 2 ч, затем промывают дистиллированной водой.

Примечание. Для последующих испытаний кювету и крышку фтористоводородной кислотой не обрабатывают.

3.3. Образцы помещают пинцетом в кювету, кювету с образцами и крышку сушат (не закрывая кювету) в сушильном шкафу при 120 °C в течение 1 ч.

3.4. Доводят температуру в рабочем пространстве печи до (1000 +/- 25 °C).

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

3.5. Для настройки спектрофотометра включают источник света (лампу накаливания), устанавливают по шкале значение длины волны, равное 550 нм, устанавливают щель монохроматора шириной 0,3 - 0,5 мм.

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

Затем открывают крышку кюветного отделения, помещают перед входным отверстием фотоэлемента экран и, регулируя положение лампы и конденсора, получают на экране равномерно освещенное прямоугольное пятно, границы и центр которого отмечают на экране.

Устанавливают во входное отверстие кюветного отделения оптическую приставку и снова проверяют положение светового пятна, которое не должно быть смещено относительно центра светового пятна, зафиксированного до установки приставки.

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

Тщательно протирают спиртом испытуемый образец и закрепляют его в держателе.

После этого проверяют визуально правильность положения испытуемого образца, для чего устанавливают держатель с образцом на каретку в кюветное отделение и перемещая его по каретке добиваются совпадения геометрической оси образца (трубы) с фокусом системы.

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

Поворотом образца вокруг вертикальной оси добиваются на экране в плоскости фотоэлемента минимального искажения прямоугольного светового пятна из-за влияния дефектов поверхности.

Затем проверяют правильность положения образца. Для этого на шкале длин волн устанавливают длину волны, при которой производится смена фотоэлементов (согласно паспорту прибора), и по шкале пропускания определяют коэффициент спектрального пропускания образца для установленной длины волны с каждым из фотоэлементов. Если показания отличаются более чем на 1%, повторяют установку образца.

Допускается любой способ крепления образца, обеспечивающий правильность его положения.

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

4.1. Устанавливают на шкале спектрофотометра значение длины волны 290 нм.

4.2. Коэффициент спектрального пропускания образцов в виде отрезков труб измеряют с погрешностью не более 3% на спектрофотометре с оптической приставкой (черт. 1 приложения), образцов в виде плоскопараллельных пластин - на спектрофотометре без приставки (погрешность измерения не более 1%).

(п. 4.2 в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

4.3. Кювету с образцами закрывают крышкой, помещают в печь, подготовленную в соответствии с п. 3.4, и выдерживают при (1000 +/- 25 °C) в течение 2 ч.

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

4.4. Вынимают из печи кюветы с образцами, охлаждают на воздухе и измеряют коэффициент спектрального пропускания образцов.

(п. 4.4 в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

5.1. Устойчивость к потемнению, выраженную изменением коэффициента пропускания в слое стекла толщиной 1 мм, в процентах вычисляют по формуле

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

где - коэффициент пропускания образца до термической обработки в слое стекла толщиной 1 мм, %;

- коэффициент пропускания образца после термической обработки в слое стекла толщиной 1 мм, %.

1. Схемы спектрофотометра с оптической приставкой приведена на черт. 1.

(п. 1 в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

2. Исключен с 1 декабря 1987 года. - Изменение N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124.

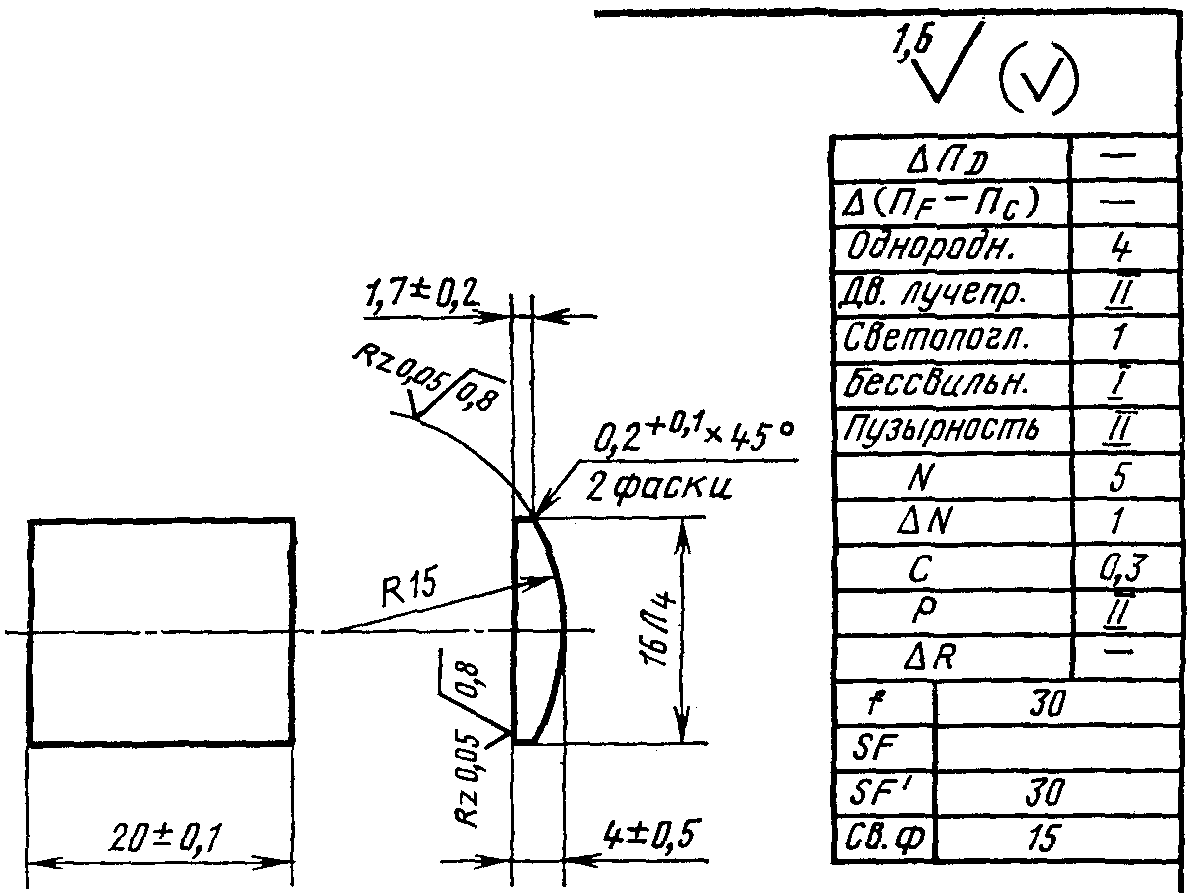

3. Цилиндрическая линза, изготовленная из оптического кварцевого стекла марки КУ-1 по ГОСТ 15130-86, должна соответствовать черт. 3.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 21.02.1983 N 871, Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

4. Принципиальная схема работы спектрофотометра с оптической приставкой заключается в следующем: световой поток от источника света, питающегося от стабилизатора, поступает в монохроматор, затем пучок света определенной длины волны попадает в камеру для образцов (кюветное отделение), куда устанавливают оптическую приставку и образец для испытания.

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

Фокусное расстояние линзы выбрано так, чтобы изображение выходной щели спектрофотометра, прошедшее через всю систему, находилось в средней части кюветного отделения.

Установленный в держатель испытуемый образец закрепляют в положении, при котором его геометрическая ось совпадает с фокусом системы F_с (черт. 2).

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)

Световой поток, пройдя испытуемый образец, падает на приемник и после его усиления в усилителе регистрируется на соответствующих шкалах измерительного прибора.

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.06.1987 N 2124)
