Утвержден и введен в действие
Постановлением Госстандарта СССР
от 25 сентября 1987 г. N 3677
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
КОСТЮМЫ ЖЕНСКИЕ
ДЛЯ ЗАЩИТЫ ОТ ПОВЫШЕННЫХ ТЕМПЕРАТУР
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Occupational safety standards system.
Women's suits for protection
against high temperatures. Specifications
ГОСТ 12.4.044-87
Группа Т58
Дата введения
1 января 1989 года
1. Разработан и внесен Министерством легкой промышленности СССР.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 25.09.1987 N 3677.
3. Взамен ГОСТ 12.4.044-78.
4. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка ? Номер раздела, пункта
??????????????????????????????????????????????????????????????????
ТУ 17 Каз. ССР 01-385-80 ?
1.4ТУ 17 РСФСР 60-10724-81 ?
1.4ТУ 17 РСФСР 61-1043-81 ?
1.4ТУ 17 РСФСР 66-9328-84 ?
1.4ТУ 17 Гр. ССР 122-83 ?
1.45. Ограничение срока действия снято по протоколу N 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).
6. Переиздание. Июль 2001 г.
Настоящий стандарт распространяется на женские костюмы, состоящие из куртки и брюк, предназначенные для защиты работающих от воздействия повышенных температур: теплового излучения и конвективной теплоты.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Костюмы должны изготовляться в соответствии с требованиями настоящего стандарта, промышленной технологией поузловой обработки специальной одежды, образцом-эталоном и техническим описанием модели, утвержденными в установленном порядке.
1.2. Основные параметры и размеры
1.2.1. Костюмы в зависимости от условий эксплуатации, конструкции и применяемых материалов должны изготовляться двух типов в соответствии с черт. 1 -
3 и
табл. 1.

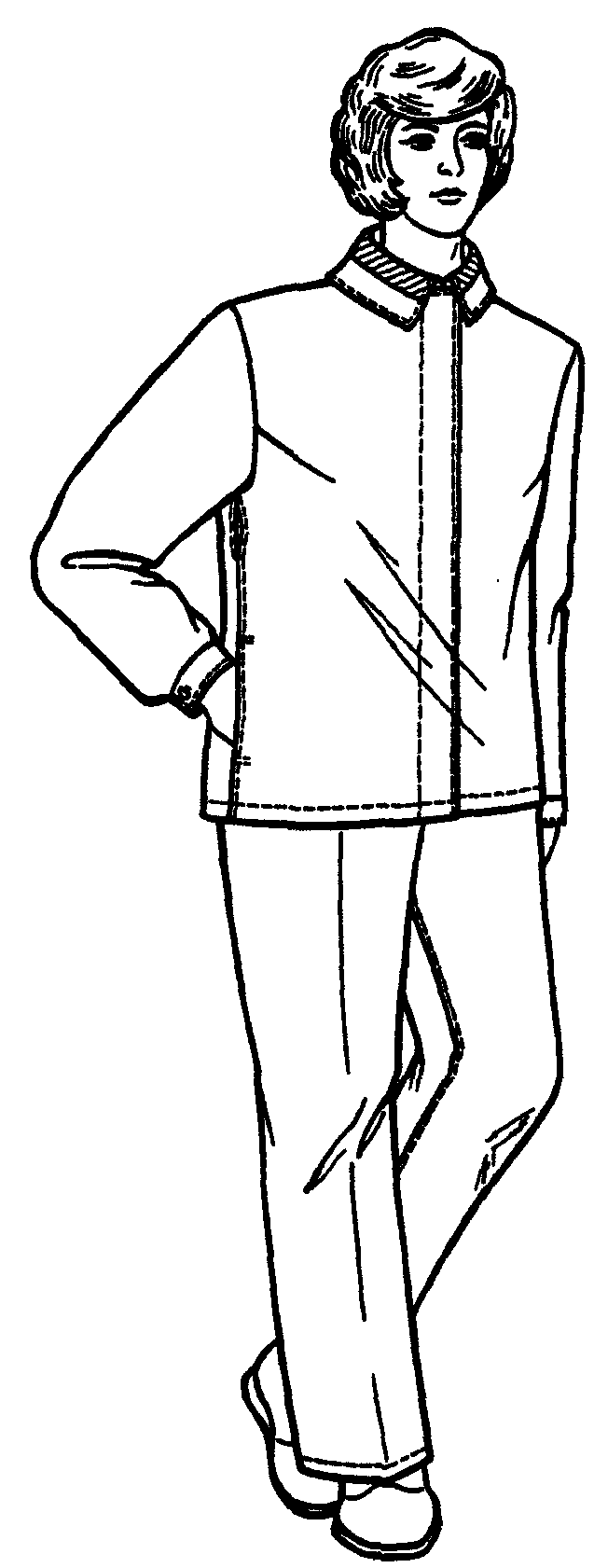

Тип А

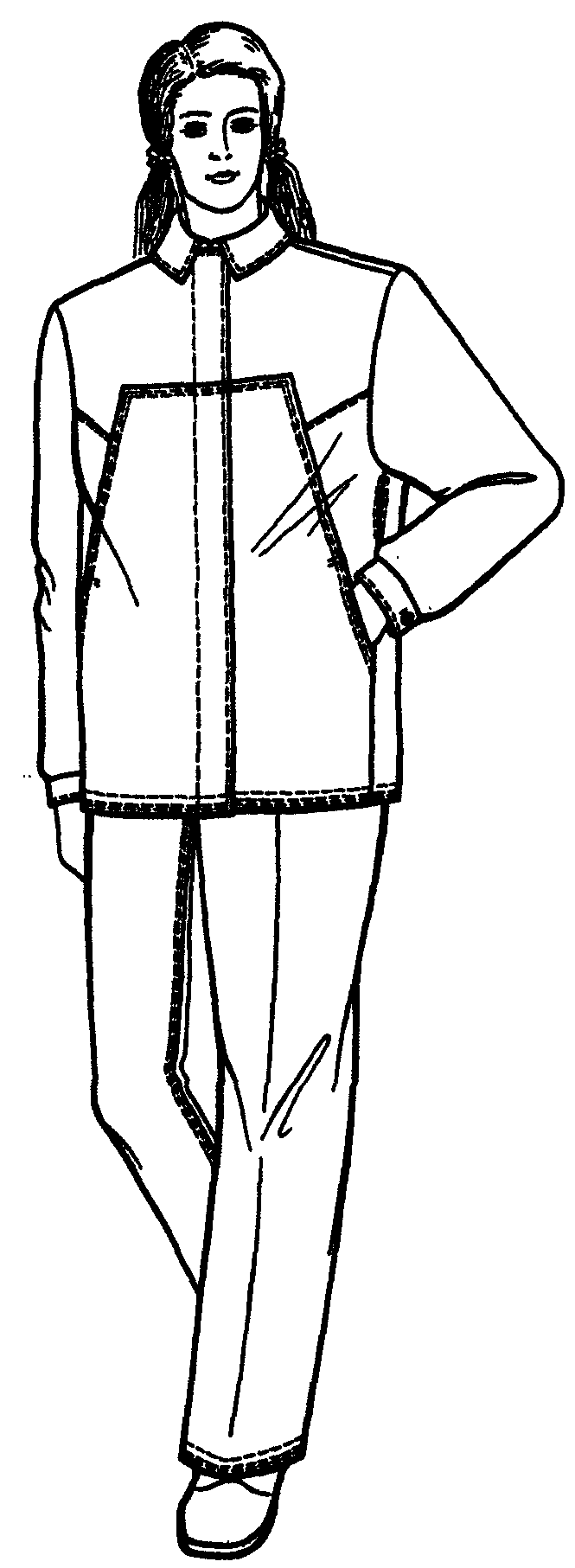

Черт. 1
Типы А, Б

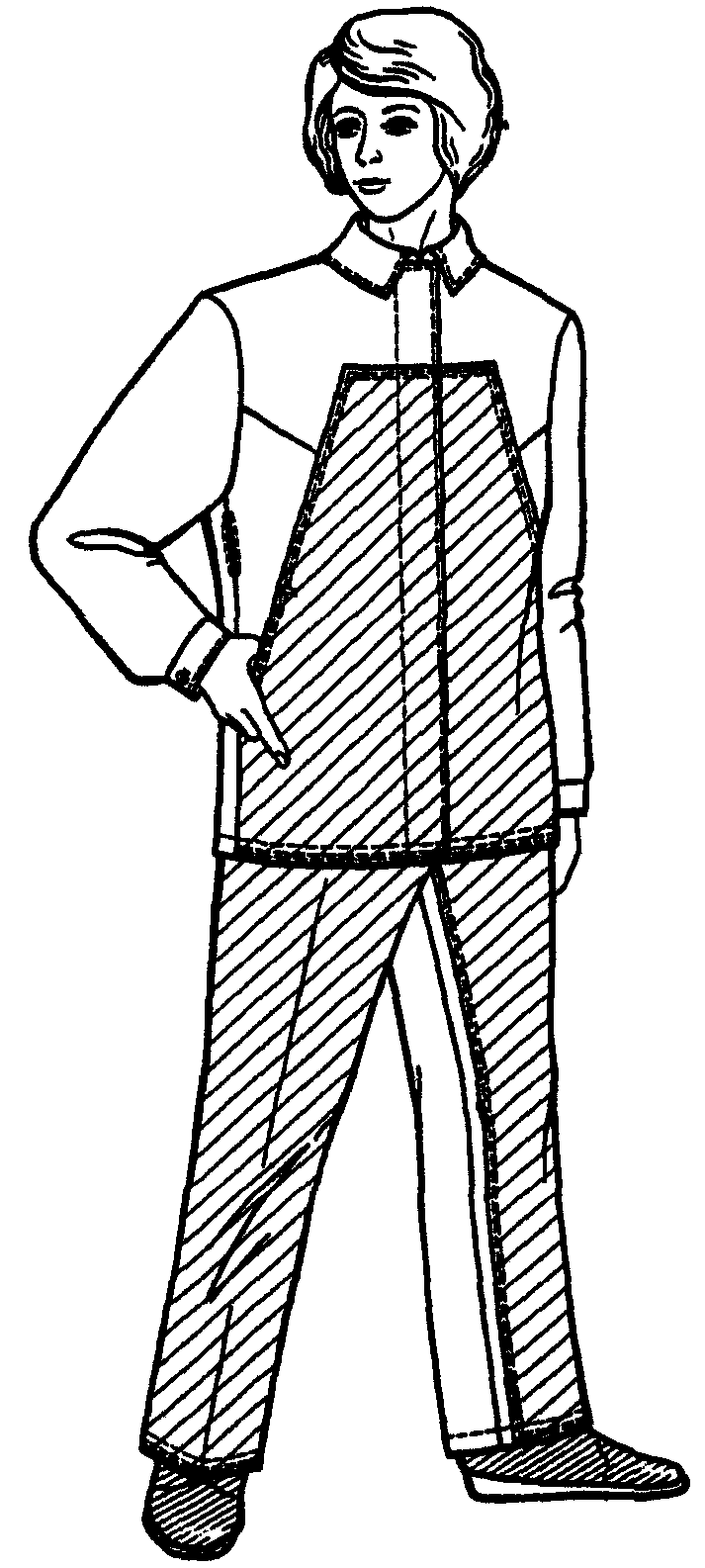

Черт. 2
Тип Б
??????????????????????????????????????????????????????????????????
Тип ? Маркировка ? Условия эксплуатации ? Рекомендуемый
кос-? костюма ? костюма ? материал
тюма?по защитным ? ?
? свойствам ? ?
??????????????????????????????????????????????????????????????????
А ?Ти ? При температуре воздуха ? Хлопчатобумажные
? ?от 15 до 20 °С включ. ?ткани для верха
? ?и тепловом излучении ?костюма и накладок
? ? 3 3 ?
? ?от 0,2 х 10 до 1,0 х 10 , ?
? ?Вт/м2 включ. ?
Б ?Тит ? При температуре воздуха ? Хлопчатобумажные
? ?свыше 20 до 30 °С включ. и ?ткани для верха
? ?тепловом излучении свыше ?костюма, суконные
? ? 3 3 ?ткани для накладок
? ?1,0 х 10 до 2,0 х 10 , ? Суконная ткань для
? ?Вт/м2 включ. ?костюма
? ? ?
1.2.2. Размеры костюмов должны соответствовать росту и обхвату груди типовой фигуры человека, указанным в табл. 2 и
3.
Таблица 2
см
??????????????????????????????????????????????????????????????????
Размер
??????????????????????????????????????????????????????????????????
рост типовой фигуры человека ? интервал роста человека
??????????????????????????????????????????????????????????????????
146, 152 ?От 143,0 до 155,0 включ.
158, 164 ?Св. 155,0 " 167,0 "
170, 176 ? " 167 " 179,0 "
см
??????????????????????????????????????????????????????????????????
Размер
??????????????????????????????????????????????????????????????????
обхват груди типовой фигуры ? интервал обхвата груди человека
человека ?
??????????????????????????????????????????????????????????????????
88, 92 ?От 86,0 до 94,0 включ.
96, 100 ?Св. 94,0 " 102,0 "
104, 108 ? " 102,0 " 110,0 "
112, 116 ? " 110,0 " 118,0 "
120, 124 ? " 118,0 " 126,0 "
128, 132 ? " 126,0 " 134,0 "
Примечание. Костюмы размеров меньше 88, 92 см по обхвату груди и 146, 152 см по росту типовой фигуры человека и более 128, 132 см по обхвату груди и 170, 176 см по росту типовой фигуры человека должны изготовляться по требованию потребителя.
1.2.3. Измерения готовых костюмов должны соответствовать указанным на черт. 4 -
10 и в
табл. 4.

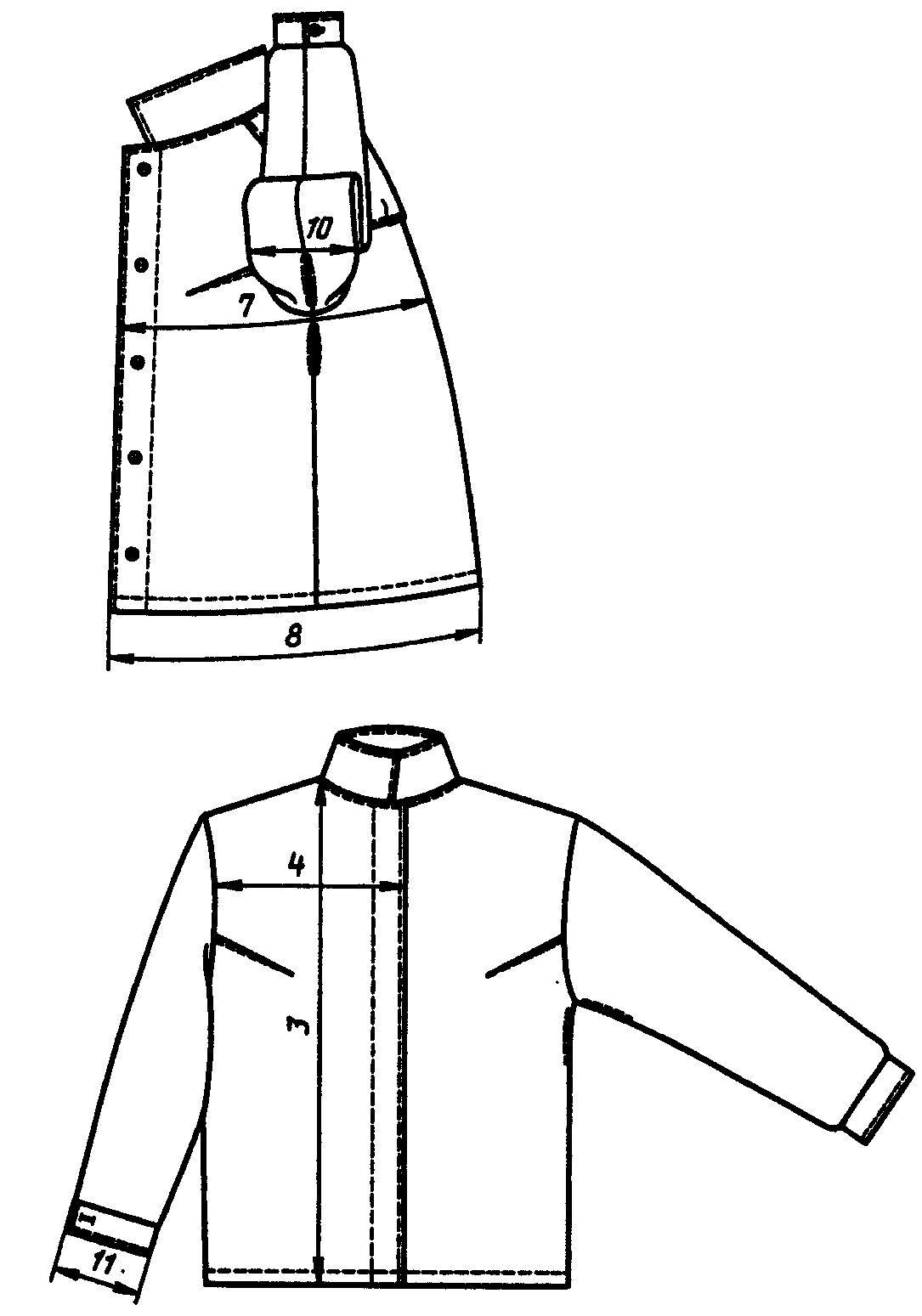

Черт. 4
Тип А

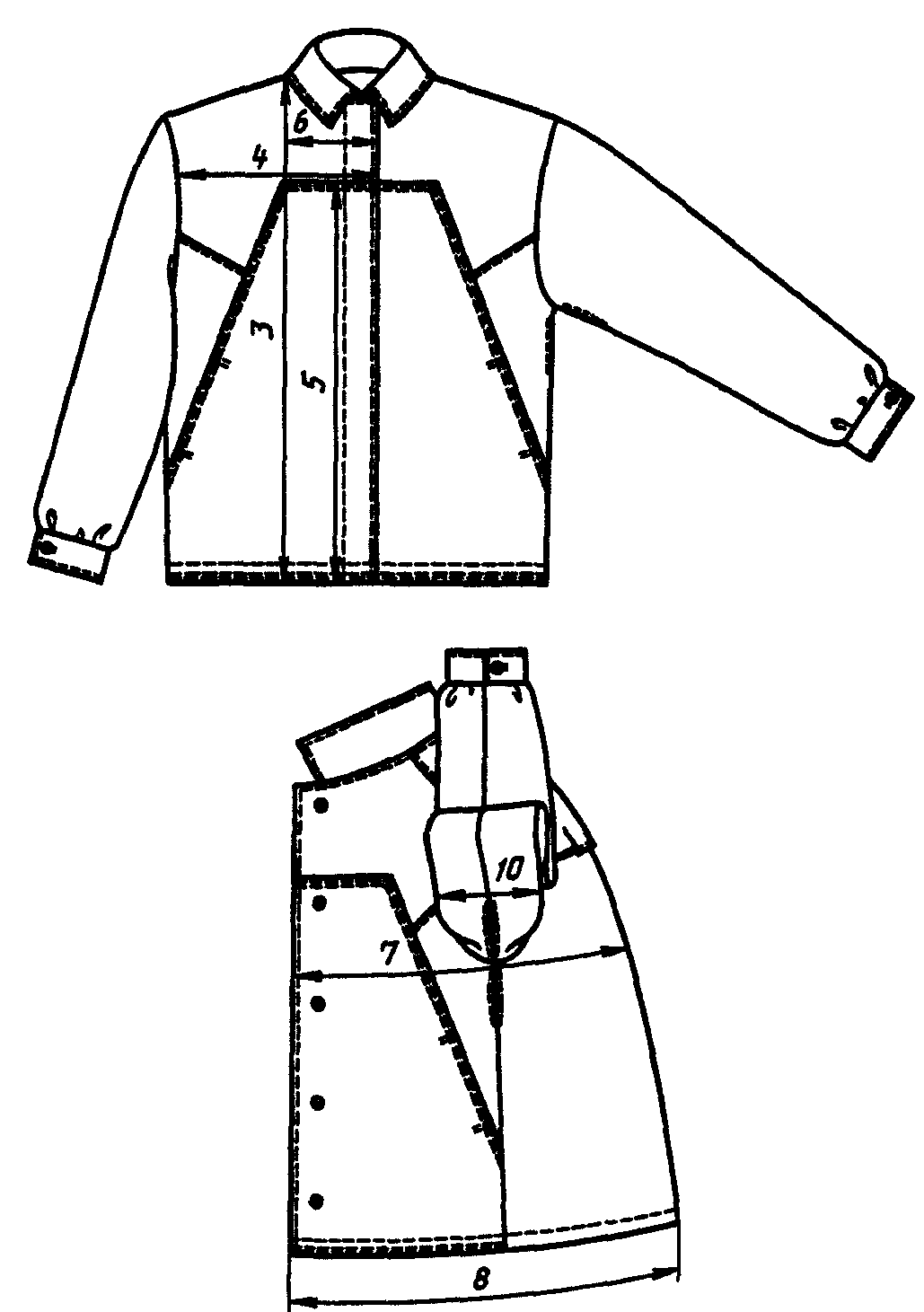

Черт. 5
Типы А, Б

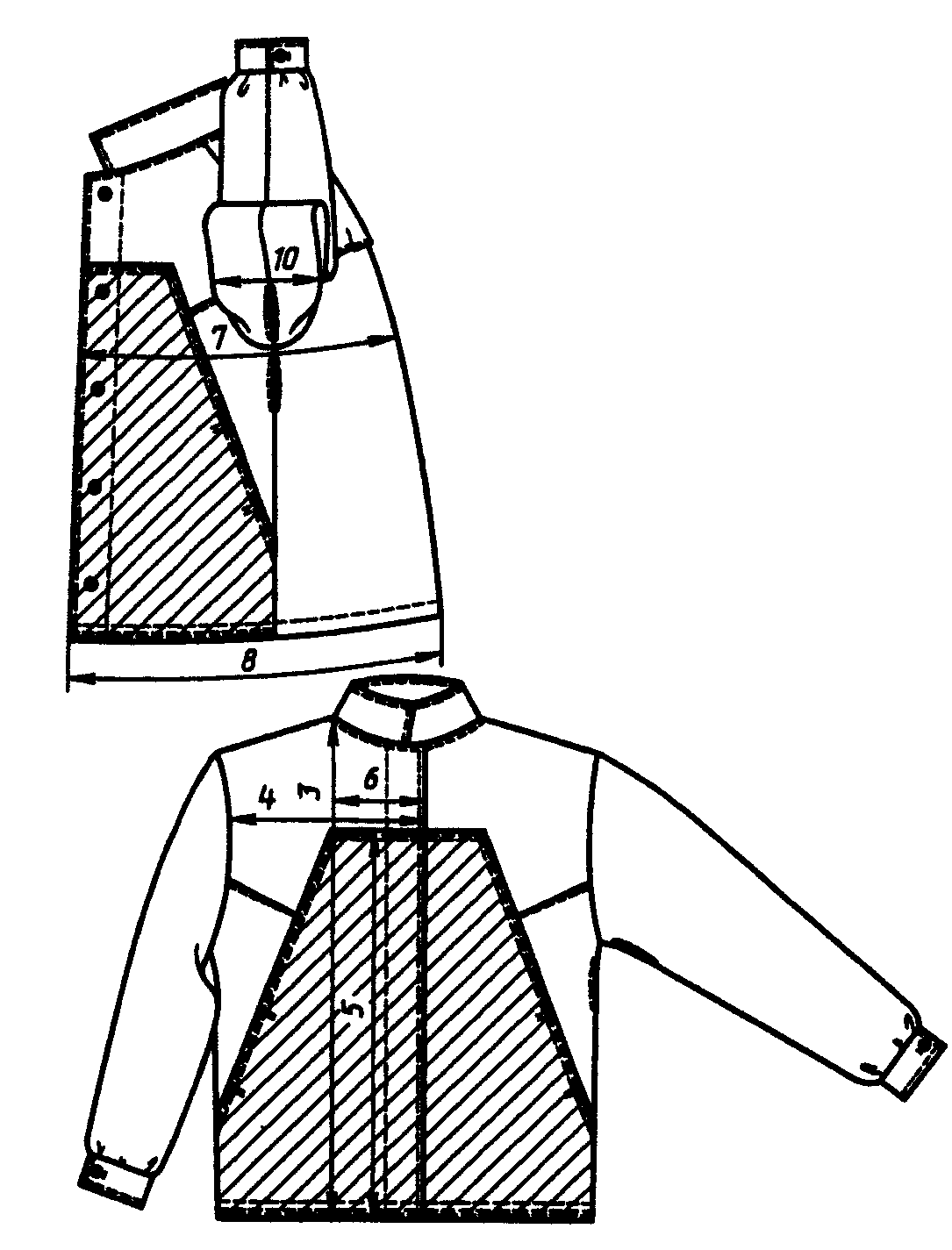

Черт. 6
Тип Б

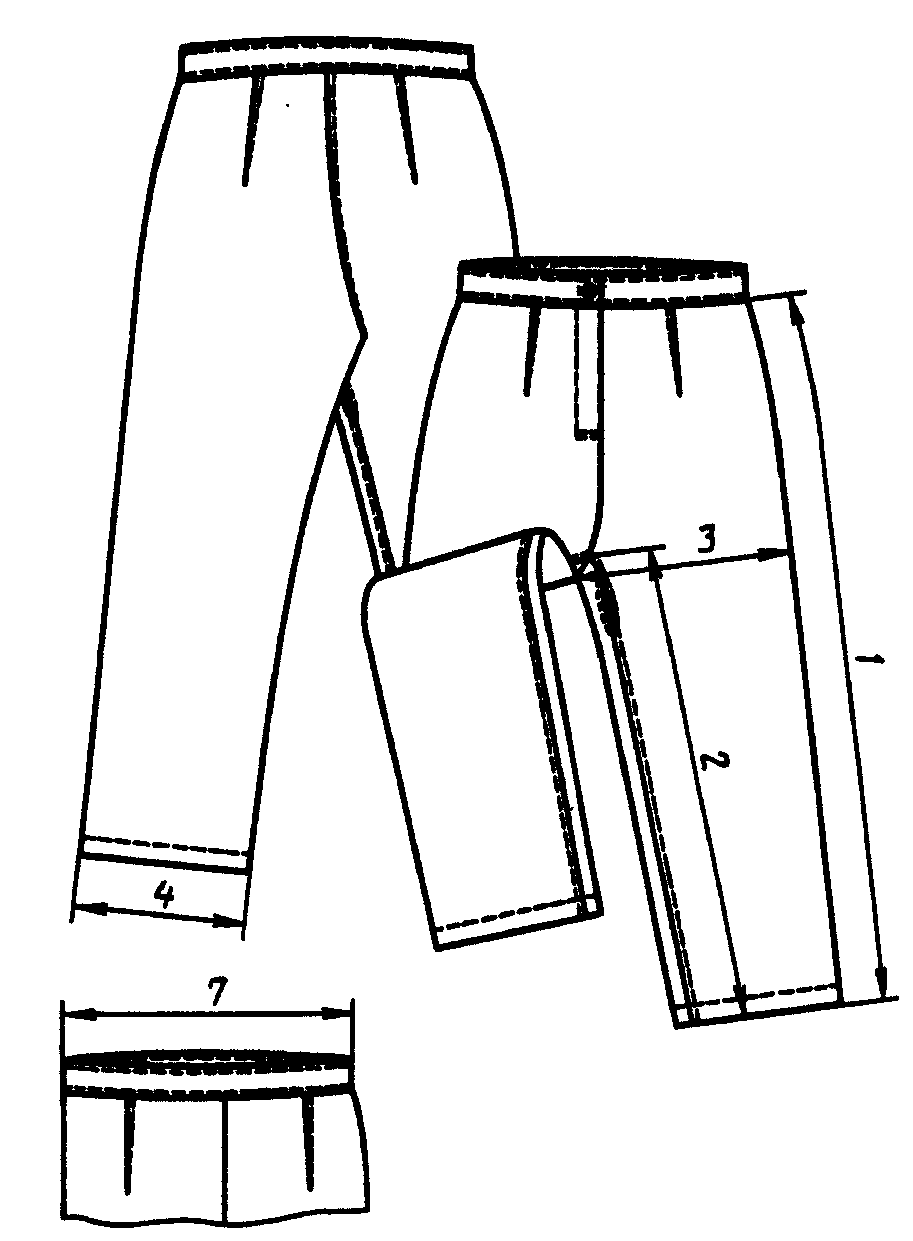

Черт. 7
Тип А

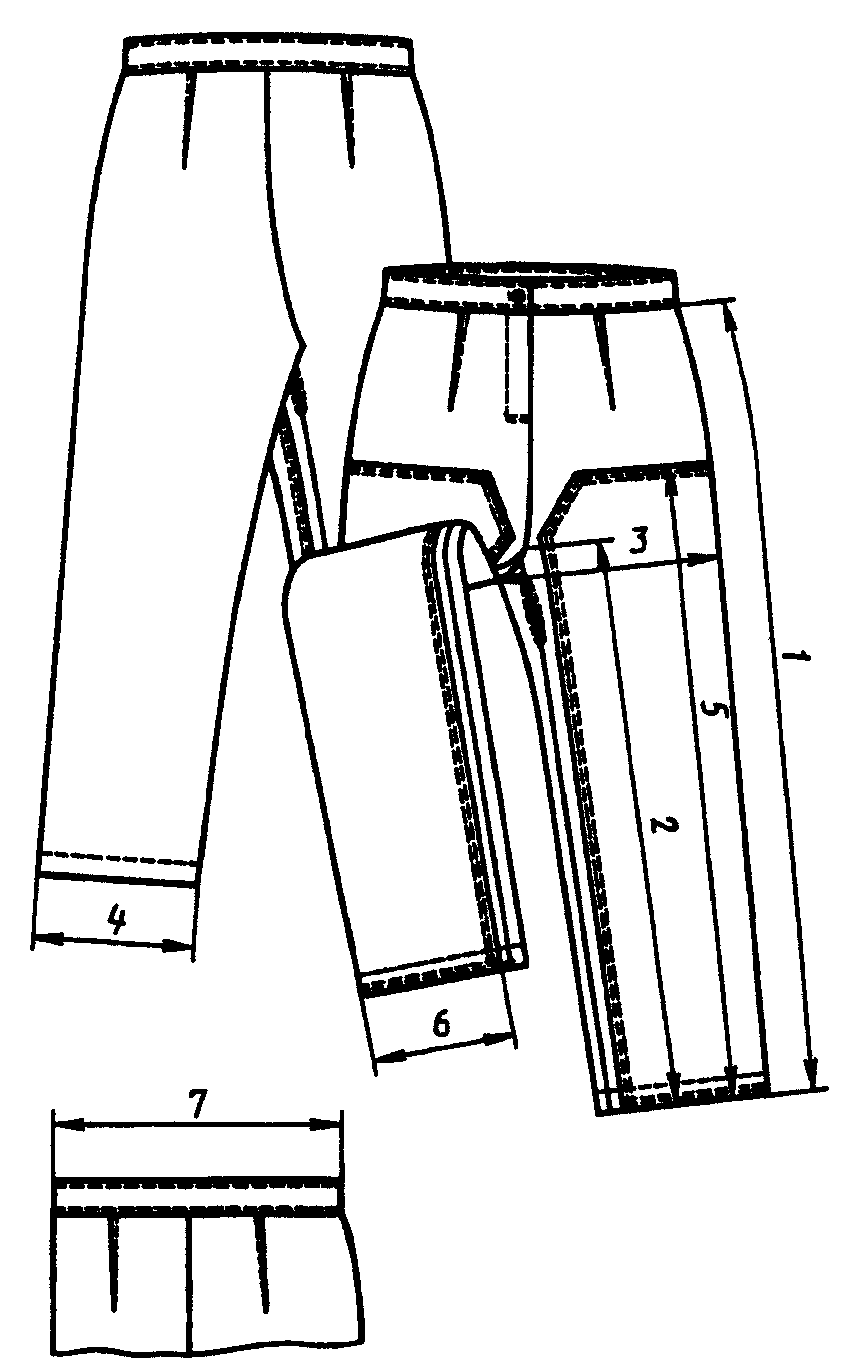

Черт. 8
Типы А, Б

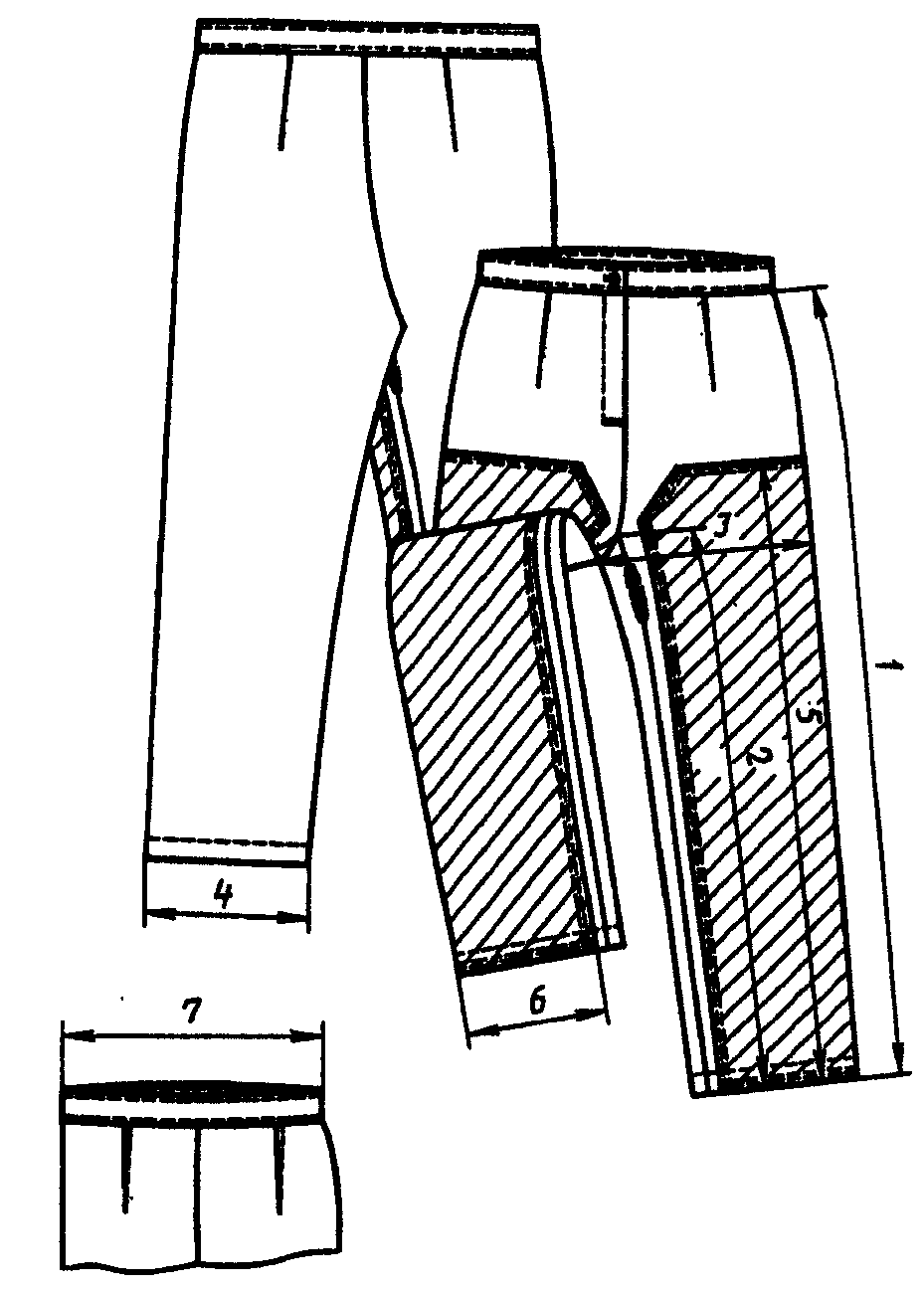

Черт. 9
Тип Б
см
??????????????????????????????????????????????????????????????????????????
Номер? Наименование ? Рост ? Обхват груди типовой фигуры ?Допус-
изме-? измерения ?типовой ? человека ?каемое
рения? ?фигуры ?????????????????????????????????????откло-
на ? ?человека? I подгруппа ? II подгруппа ?нение
чер- ? ? ?????????????????????????????????????
теже ? ? ?88, ?96, ?104, ?112, ?120, ?128, ?
? ? ? 92 ? 100 ? 108 ? 116 ? 124 ? 132 ?
??????????????????????????????????????????????????????????????????????????
Куртка
1 ? Длина спинки ?146, 152?68,0 ?68,0 ?68,0 ?68,0 ?68,0 ?68,0 ?+/- 1,0
? ?158, 164?71,0 ?71,0 ?71,0 ?71,0 ?71,0 ?71,0 ?
? ?170, 176?74,0 ?74,0 ?74,0 ?74,0 ?74,0 ?74,0 ?
2 ? Ширина спинки ?- ?41,6 ?43,6 ?45,6 ?47,2 ?49,2 ?51,2 ?+/- 1,0
3 ? Длина полочки ?146, 152?71,9 ?73,3 ?74,7 ?74,9 ?76,5 ?78,1 ?+/- 1,0
? ?158, 164?74,9 ?76,3 ?77,7 ?77,9 ?79,5 ?81,1 ?
? ?170, 176?77,9 ?79,3 ?80,7 ?80,9 ?82,5 ?84,1 ?
4 ? Ширина полочки?- ?21,7 ?22,5 ?23,3 ?24,1 ?24,9 ?25,7 ?+/- 0,5
?по линии груди ? ? ? ? ? ? ? ?
?(ширина борта ? ? ? ? ? ? ? ?
?3 см) ? ? ? ? ? ? ? ?
5 ? Длина накладки?146, 152?54,0 ?53,0 ?52,0 ?52,3 ?52,3 ?52,3 ?+/- 1,0
?полочки ?158, 164?57,0 ?56,0 ?55,0 ?55,3 ?55,3 ?55,3 ?
? ?170, 176?60,0 ?59,0 ?58,0 ?58,3 ?58,3 ?58,3 ?
6 ? Ширина наклад-?- ?11,6 ?12,3 ?13,0 ?13,7 ?14,4 ?15,1 ?+/- 0,3
?ки полочки ? ? ? ? ? ? ? ?
?вверху (ширина ? ? ? ? ? ? ? ?
?борта 3 см) ? ? ? ? ? ? ? ?
7 ? Ширина куртки ?- ?60,0 ?64,0 ?68,0 ?72,0 ?76,0 ?80,0 ?+/- 1,0
?на уровне ? ? ? ? ? ? ? ?
?глубины проймы ? ? ? ? ? ? ? ?
8 ? Ширина куртки ?- ?60,0 ?64,0 ?68,0 ?72,0 ?76,0 ?80,0 ?+/- 1,0
?внизу ? ? ? ? ? ? ? ?
9 ? Длина рукава ?146, 152?57,0 ?57,0 ?57,0 ?57,0 ?57,0 ?57,0 ?+/- 1,0
? ?158, 164?60,0 ?60,0 ?60,0 ?60,0 ?60,0 ?60,0 ?
? ?170, 176?63,0 ?63,0 ?63,0 ?63,0 ?63,0 ?63,0 ?
10 ? Ширина рукава ?- ?21,1 ?22,5 ?23,9 ?25,0 ?26,1 ?27,2 ?+/- 0,5
?вверху ? ? ? ? ? ? ? ?
11 ? Ширина рукава ?- ?13,9 ?14,5 ?15,1 ?15,7 ?16,3 ?16,9 ?+/- 0,5
?внизу ? ? ? ? ? ? ? ?
12 ? Длина ?- ?43,0 ?45,0 ?47,0 ?49,0 ?51,0 ?53,0 ?+/- 1,0
?воротника ? ? ? ? ? ? ? ?
Брюки
1 ? Длина по ?146, 152?95,0 ?95,0 ?95,0 ?95,0 ?95,0 ?95,0 ?+/- 1,0
?боковому шву ?158, 164?101,0?101,0?101,0?101,0?101,0?101,0?
? ?170, 176?107,0?107,0?107,0?107,0?107,0?107,0?
2 ? Длина по ?146, 158?69,5 ?68,8 ?68,1 ?68,1 ?67,4 ?66,7 ?+/- 1,0
?шаговому шву ?158, 164?74,3 ?73,6 ?72,9 ?72,9 ?72,2 ?71,5 ?
? ?170, 176?79,1 ?78,4 ?77,7 ?77,7 ?77,0 ?76,3 ?
3 ? Ширина на ?- ?34,3 ?36,9 ?39,5 ?42,8 ?45,4 ?48,0 ?+/- 1,0
?уровне среднего? ? ? ? ? ? ? ?
?шва ? ? ? ? ? ? ? ?
4 ? Ширина внизу ?- ?22,4 ?23,4 ?24,4 ?25,4 ?26,4 ?27,4 ?+/- 0,5
5 ? Длина накладки?146, 152?69,4 ?68,6 ?67,8 ?67,2 ?66,3 ?65,4 ?+/- 1,0
? ?158, 164?74,2 ?73,4 ?72,6 ?72,0 ?71,1 ?70,2 ?
? ?170, 176?79,0 ?78,2 ?77,4 ?76,8 ?75,9 ?75,0 ?
6 ? Ширина ?- ?19,0 ?20,0 ?21,0 ?22,0 ?23,0 ?24,0 ?+/- 0,5
?накладки внизу ? ? ? ? ? ? ? ?
7 ? Длина правой ?- ?37,4 ?41,6 ?45,8 ?50,9 ?55,7 ?60,5 ?+/- 1,0
?половины пояса ? ? ? ? ? ? ? ?
Примечание. По требованию потребителя значения измерений
куртки 8 и
брюк 4,
6 допускается изменять.
1.3. Характеристики
1.3.1. Внешний вид
1.3.1.1. Куртка в костюмах
типов А и
Б из хлопчатобумажных тканей с центральной бортовой потайной застежкой на пять пуговиц, отложным воротником, втачными рукавами с манжетами, с отверстиями под проймой для воздухообмена. Полочки с накладками, внешними карманами в швах настрачивания накладок.
Куртка в костюме
типа Б из суконной ткани с центральной бортовой потайной застежкой на пять пуговиц, отложным воротником, втачными рукавами с манжетами, с отверстиями под проймой для воздухообмена, карманами в боковых швах.
Спинка в костюмах
типов А и
Б с кокеткой, по линии настрачивания которой не менее двух вентиляционных отверстий.
Кокетка спинки куртки
типа Б из суконной ткани на подкладке из хлопчатобумажных тканей.
Брюки в костюмах
типов А и
Б из хлопчатобумажных тканей с притачным поясом, гульфиком, накладками на передних половинках, вентиляционными отверстиями в области шаговых швов.
Брюки в костюме типа Б из суконной ткани с притачным поясом, гульфиком, вентиляционными отверстиями в области шаговых швов.
1.3.1.2. В зависимости от условий эксплуатации и по согласованию изготовителя с потребителем костюмы допускается изготовлять:
с настрочными или съемными защитными накладками различной формы и местом расположения или без накладок;
с карманами различной формы;
с кокеткой спинки, переходящей на полочку;
с рельефами на полочках;
с воротниками различной формы;
с рукавами различной конструкции;
с различными конструктивными элементами для регулирования низа рукавов и брюк по линии талии;
с куртками и брюками без боковых швов;
с брюками с поясом различной ширины и формы, застежкой в боковых швах, с бретелями;
без вытачек на передних половинках брюк и двумя вытачками на задних половинках брюк;
с вентиляционными отверстиями различного вида (типа блочек, щелевых, ромбовидных и т.д.);
с головными уборами;
отдельными предметами.
1.3.2. Основные требования к изготовлению
1.3.2.1. Виды стежков, строчек и швов, применяемых для изготовления костюмов, - по
ГОСТ 12807.
Требования к стежкам, строчкам и швам - по
ГОСТ 29122.
1.3.2.2. Соединение срезов костюмов выполняют стачным, настрочным, запошивочным швами, швом "взамок", накладным швом двумя строчками.
При применении стачного шва на операциях: втачивание рукавов, соединение плечевых срезов, срезов рукавов, шаговых и средних срезов брюк шов выполняют двумя строчками.
Открытые срезы осыпающихся материалов должны быть обработаны.
1.3.2.3. Низ куртки и брюк обрабатывают швом вподгибку с закрытым или открытым (для неосыпающихся тканей) срезом шириной 1,5 - 2,5 см в готовом виде.
1.3.2.4. Накладные детали настрачивают с закрытым или открытым (для неосыпающихся тканей) срезом двумя строчками.
1.3.2.5. Подкладку кармана в костюмах из хлопчатобумажных тканей настрачивают на полочки.
1.3.2.6. Петли обметывают в следующих местах:
на планке потайной застежки куртки пять петель - одну петлю на расстоянии 1,5 - 2,0 см от края планки и 2,0 - 2,5 см от уступа борта, остальные на равном расстоянии одна от другой;
на правом конце пояса брюк - одну петлю посередине ширины пояса;
на гульфике брюк - три петли на расстоянии 1,0 см от внешнего края и на равном расстоянии одна от другой.
1.3.2.7. Пуговицы пришивают соответственно расположению петель.
1.4. Требования к материалам
Костюмы должны изготовляться из материалов, указанных в табл. 5.
??????????????????????????????????????????????????????????????????
Наименование ?Нормативно-техническая? Назначение материала
материала ? документация ?
??????????????????????????????????????????????????????????????????
кокрашеный с от- ? ?и
Б и накладок в
делкой ТО, N 7, 10 ? ?костюме
типа А 2. Молескин глад- ?ТУ 17 РСФСР 66-9328 ? То же
кокрашеный с отдел- ? ?
кой ТО, арт. 3594 ? ?
3. Ткань суконная ?ТУ 17 РСФСР 61-1043 ? Для костюмов
типа Бдля спецодежды ра- ? ?и накладок в костюме
бочих горячих цехов ? ?
типа Б из
металлургической ? ?хлопчатобумажных
промышленности, ? ?тканей
арт. 49704 ? ?
крашеное в полотне, ? ?костюме
типа Б из
арт. 6426 ? ?хлопчатобумажных
? ?тканей
серое, арт. 6425 ? ?
гладкокрашеная ? ?верхний воротник
? ?суконной ткани
гладкокрашеная ?ТУ 17 РСФСР 60-10724 ?кармана, вешалки,
?ТУ 17 Каз. ССР 01-385 ?обтачки планки
?ТУ 17 Гр. ССР 122 ?потайной застежки,
? ?подкладки кокетки
? ?спинки в костюме
? ?ткани, подкладки
? ?передних половинок
? ?брюк из суконных
? ?тканей
8. Тесьма ?ОСТ 17-582 ? Для вешалки
хлопчатобумажная ? ?
9. Нитки хлопчато- ?
ГОСТ 6309 ? Для изготовления
бумажные швейные: ? ?костюмов:
R 53,0 текс (40/6)? ? из хлопчатобумажных
н ? ?тканей всех типов
? ?
R 68,6 текс (30/6)? ?
н ? ?
10. Нитки армиро- ?ОСТ 17-921 ? Для изготовления
ванные швейные ? ?костюмов
R 45,0-69,5 текс ? ?из хлопчатобумажных
н ? ?тканей
(44 лх-1,65 лх) ? ?
11. Нитки хлопча- ?
ГОСТ 6309 ? Для обметывания
тобумажные швейные ? ?срезов
R 63,6 текс (30/3) ? ?
н ? ?
12. Пуговицы ?ОСТ 17-699 ? Для застегивания
пластмассовые ами- ? ?костюмов
нопластовые или ? ?
металлические ? ?
диаметром ? ?
18 - 22 мм ? ?
Примечания. 1. По согласованию изготовителя с потребителем и ЦК профсоюза потребителя допускается применять материалы различного волокнистого состава и другую фурнитуру по качеству не ниже указанных в
табл. 5.
2. Пуговицы должны быть устойчивы к химической чистке и воздействию температуры.
Методы контроля качества костюмов - по
ГОСТ 4103.
4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Транспортирование и хранение костюмов - по
ГОСТ 10581, костюмов, изготовляемых по госзаказу, - по
ГОСТ 19159.
5. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
