Название документа
"ГОСТ 26067.1-83. Звенья железобетонные безнапорных труб прямоугольного сечения для гидротехнических сооружений. Конструкция и размеры"
(введен Постановлением Госстроя СССР от 08.12.1983 N 317)
"ГОСТ 26067.1-83. Звенья железобетонные безнапорных труб прямоугольного сечения для гидротехнических сооружений. Конструкция и размеры"
(введен Постановлением Госстроя СССР от 08.12.1983 N 317)
Утвержден и введен в действие
Постановлением Госстроя СССР
от 8 декабря 1983 г. N 317
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЗВЕНЬЯ ЖЕЛЕЗОБЕТОННЫЕ БЕЗНАПОРНЫХ ТРУБ
ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ ДЛЯ ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Reinforced concrete sections of nonpressure
rectangular cross-section pipes
for hydraulic structures. Structure and dimensions
ГОСТ 26067.1-83
Срок введения
с 1 января 1985 года
1. Настоящий стандарт распространяется на железобетонные звенья безнапорных труб прямоугольного сечения, предназначенные для прокладки трубопроводов гидротехнических сооружений, и устанавливает конструкцию звеньев и арматурных изделий к ним.
2. Звенья должны удовлетворять всем требованиям
ГОСТ 26067.0-83 и требованиям, изложенным в соответствующих пунктах настоящего стандарта.
3. Технические показатели звеньев приведены в таблице.
??????????????????????????????????????????????????????????????????
Марка звена? Класс бетона ?Марка бетона ? Расход материалов
? по прочности ?по водоне- ?????????????????????????
? на сжатие ?проницаемости ? Бетон, м3 ?Сталь, кг
??????????????????????????????????????????????????????????????????
ЗТП15.20-1 ?В22,5 ?W6 ?1,93 ?111,3
ЗТП15.20-2 ? ? ?1,93 ?126,5
ЗТП20.20-1 ? ? ?1,66 ?103,3
ЗТП20.20-2 ? ? ?1,66 ?135,1
ЗТП20.20-3 ? ? ?2,36 ?174,4
ЗТП25.20-1 ? ? ?2,29 ?148,3
ЗТП25.20-2 ? ? ?2,29 ?194,1

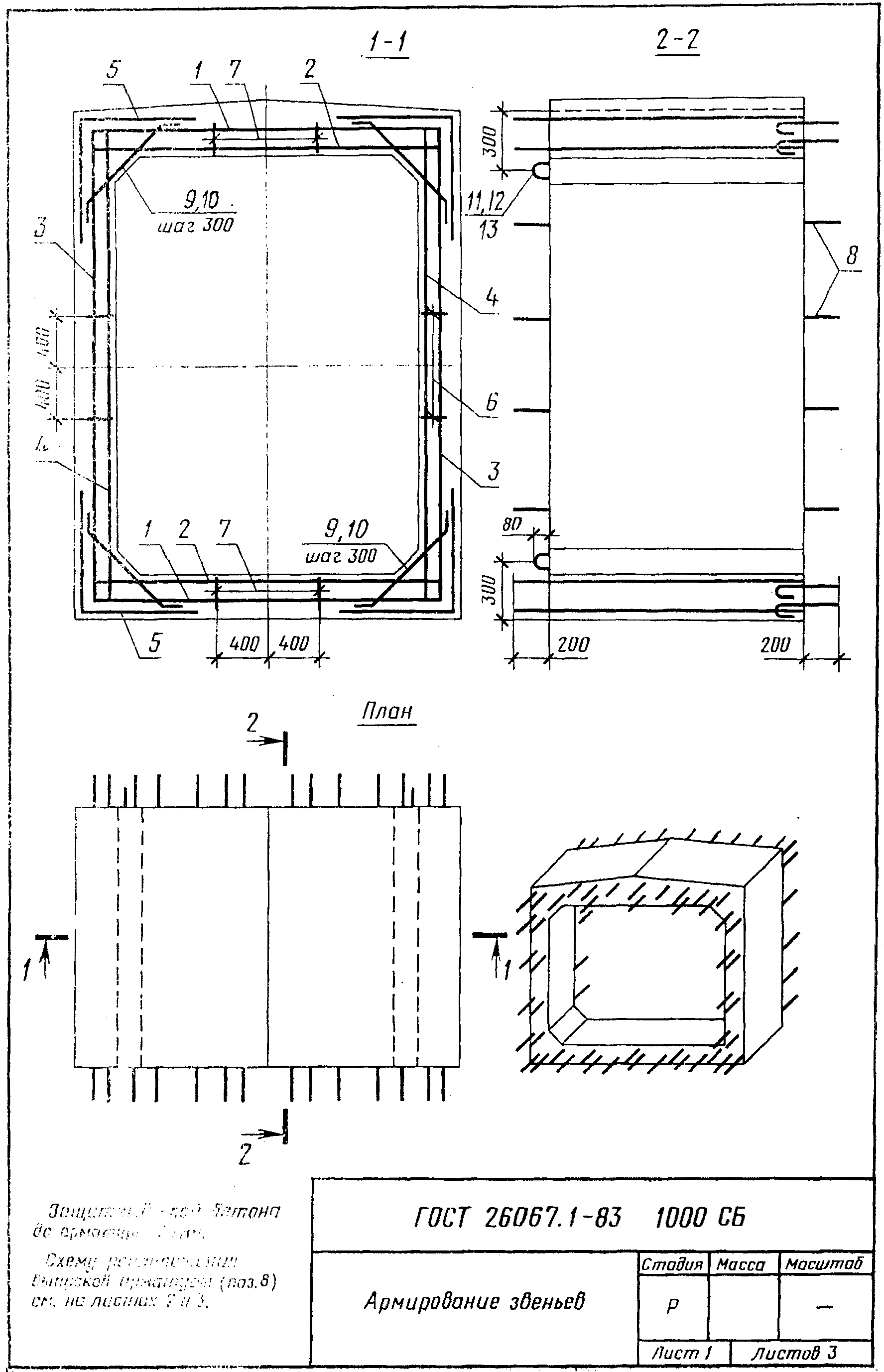

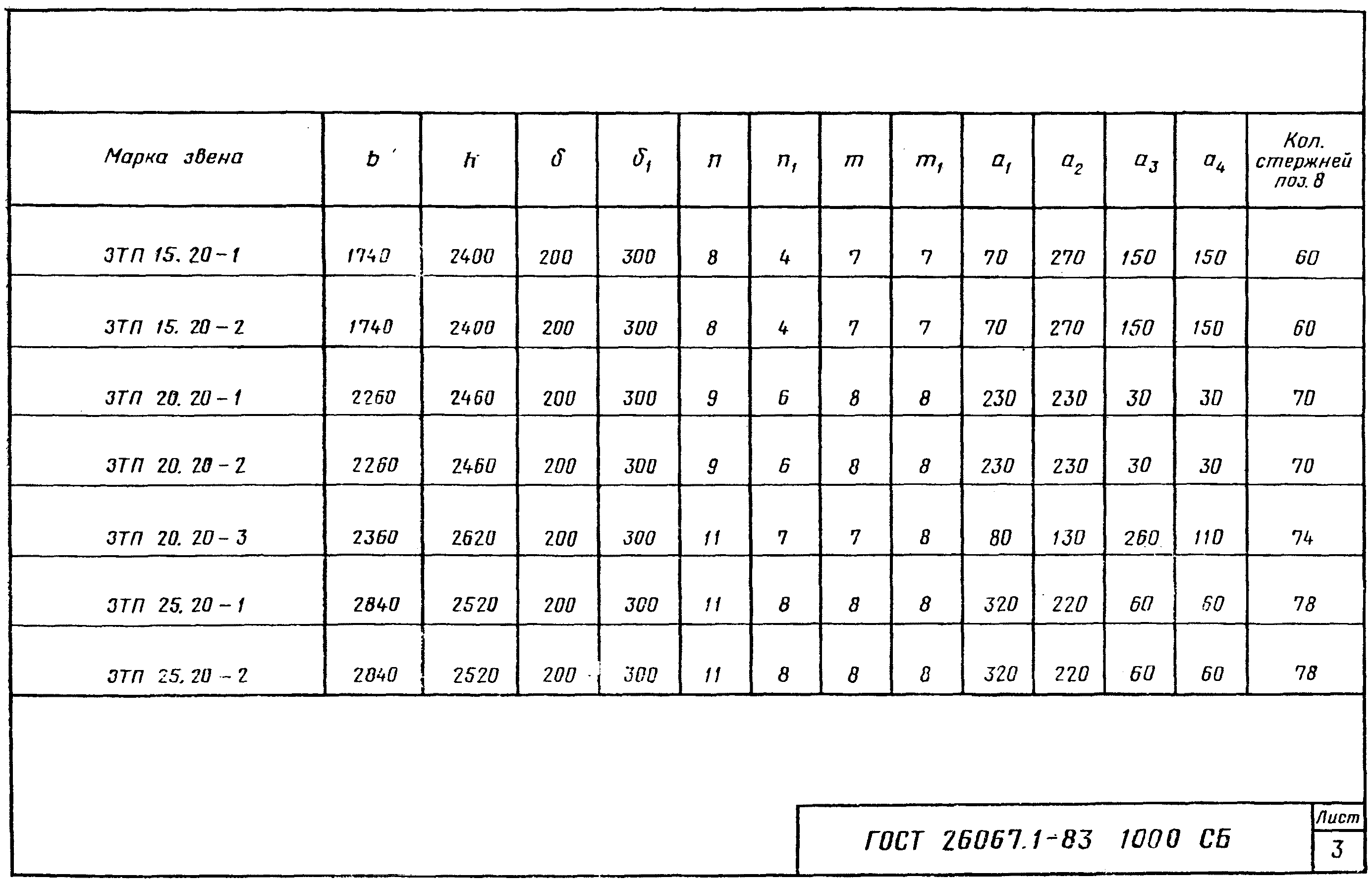

4. Армирование звеньев должно соответствовать указанному на
листах 1 -
3 сборочного черт. 1000 СБ ГОСТ 26067.1-83.

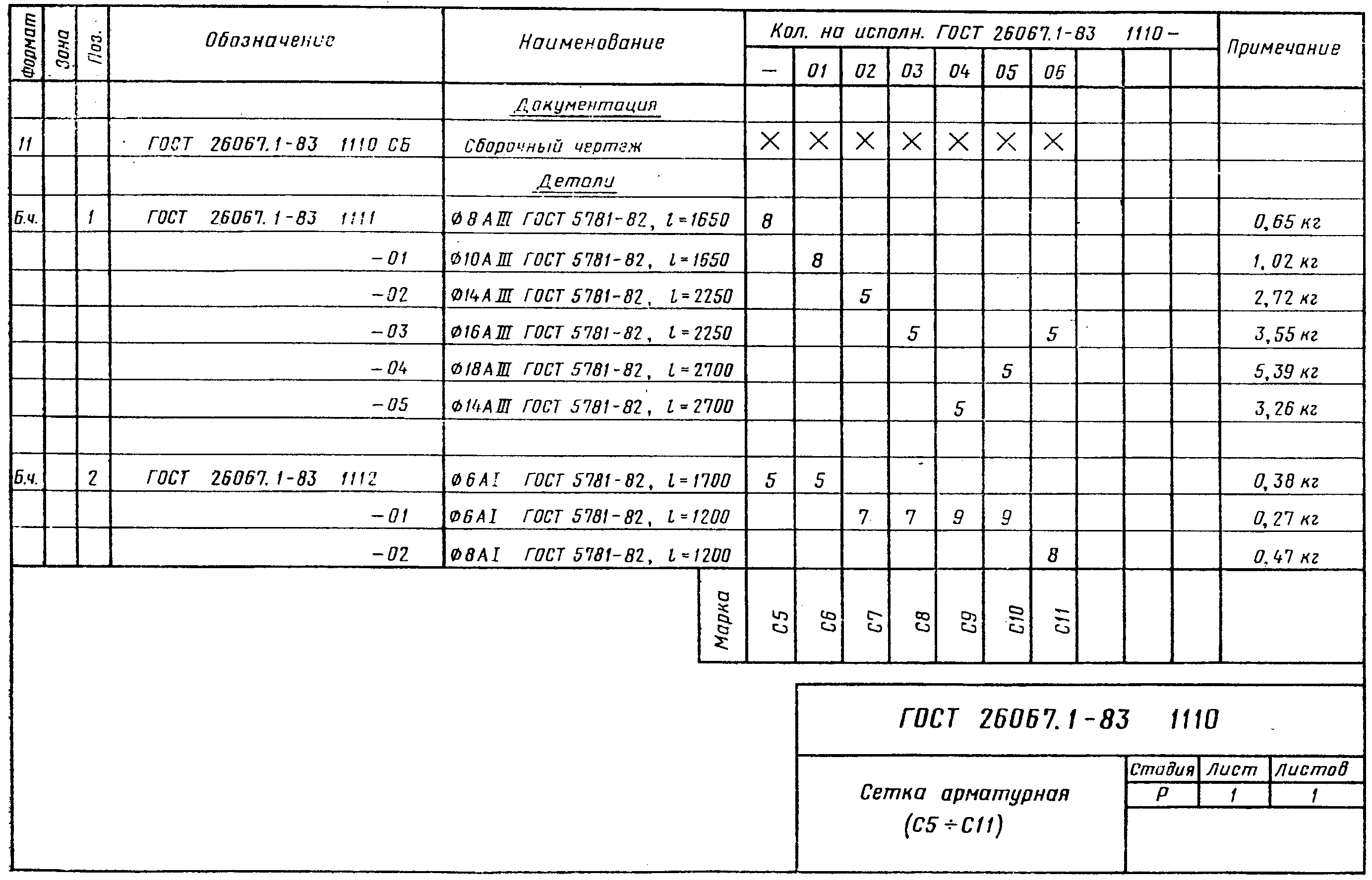

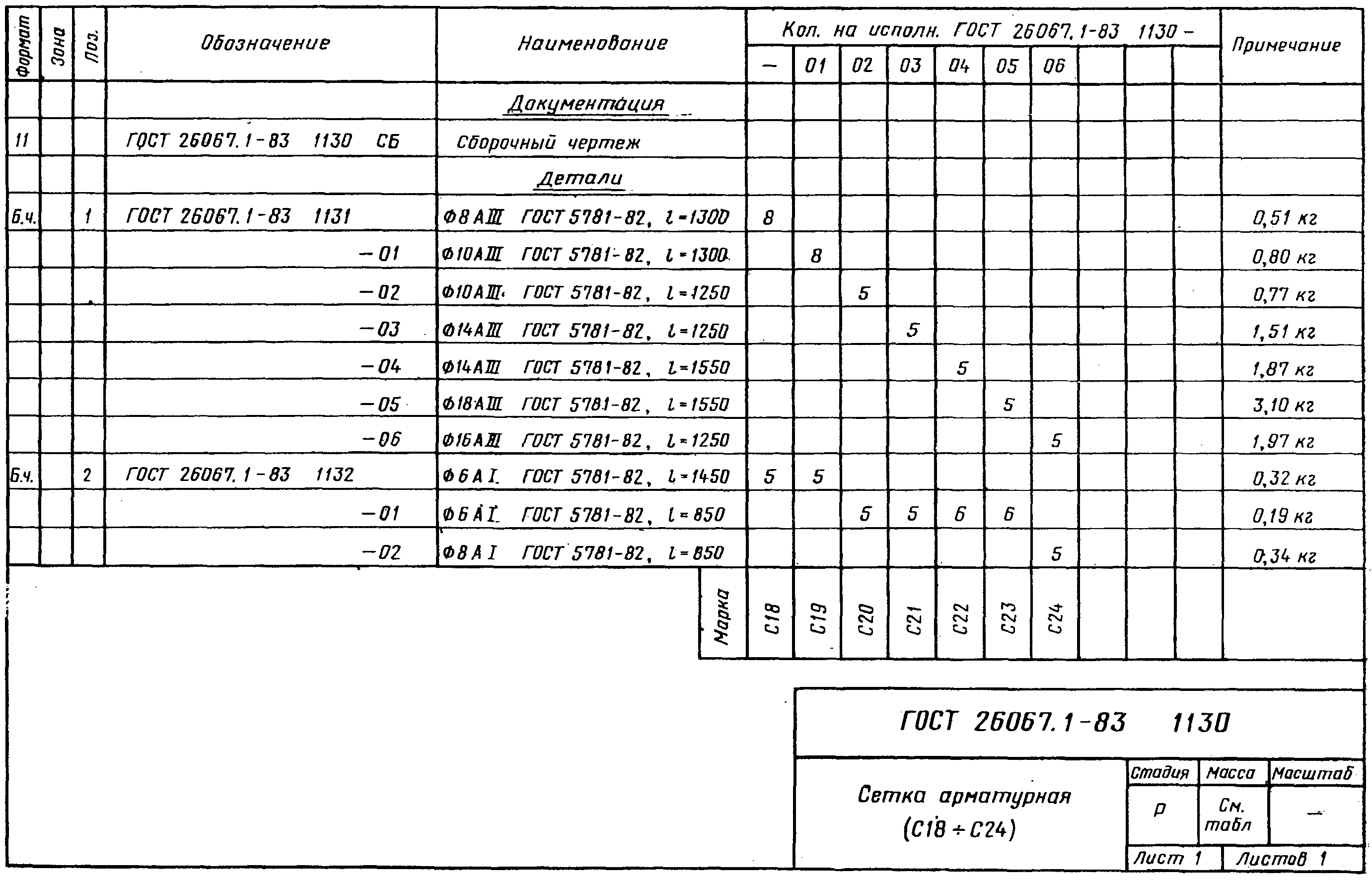

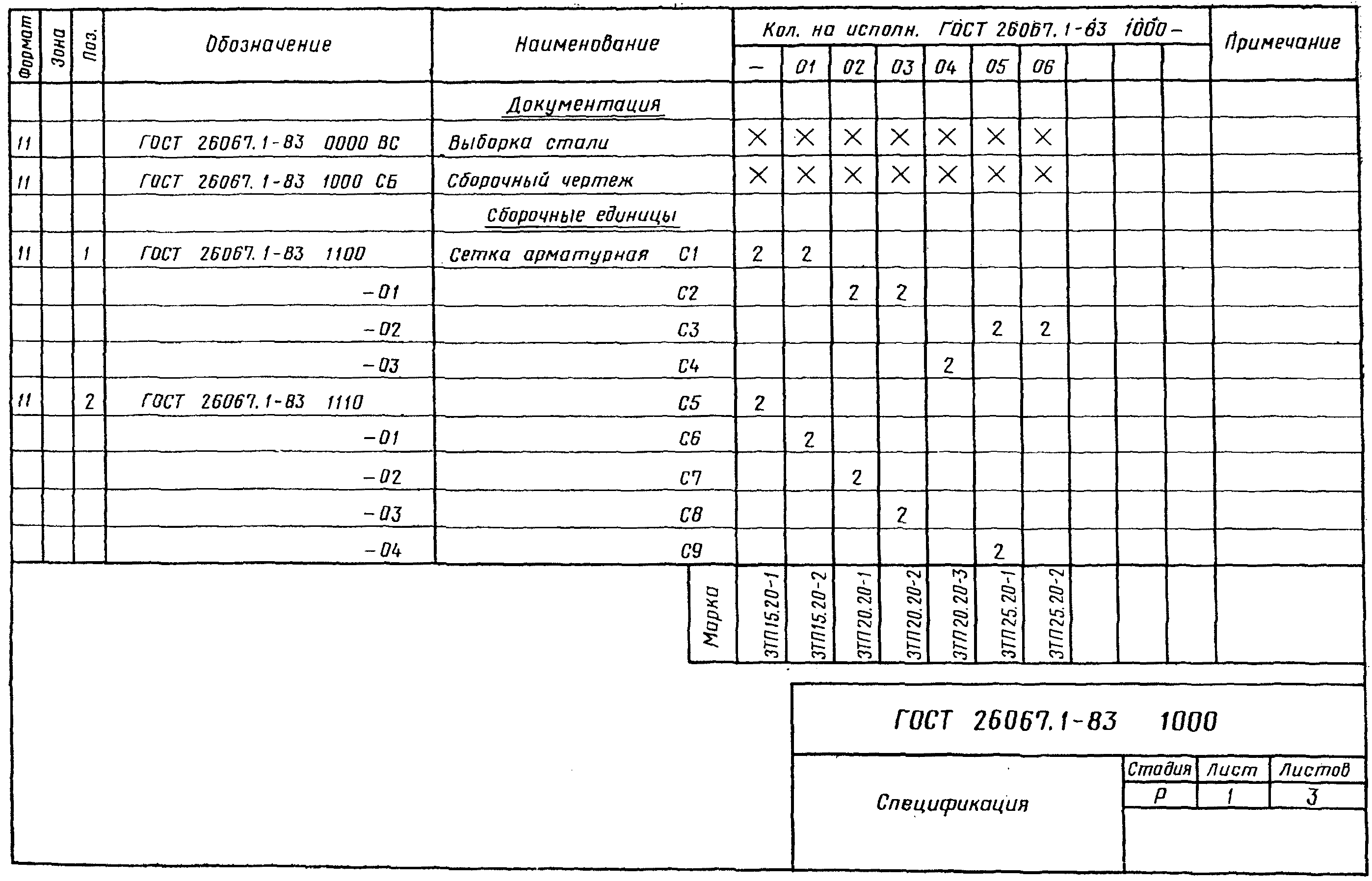

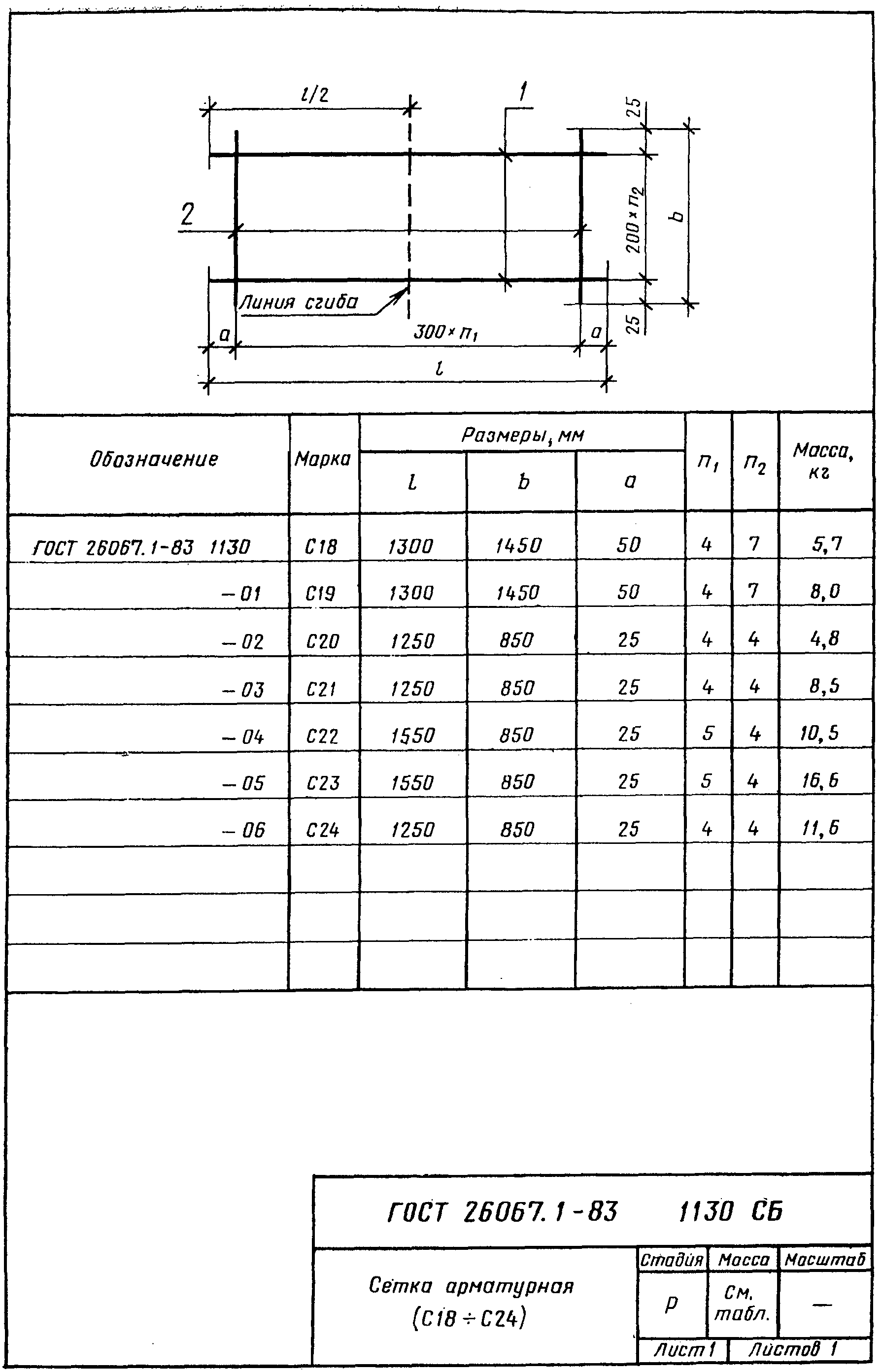

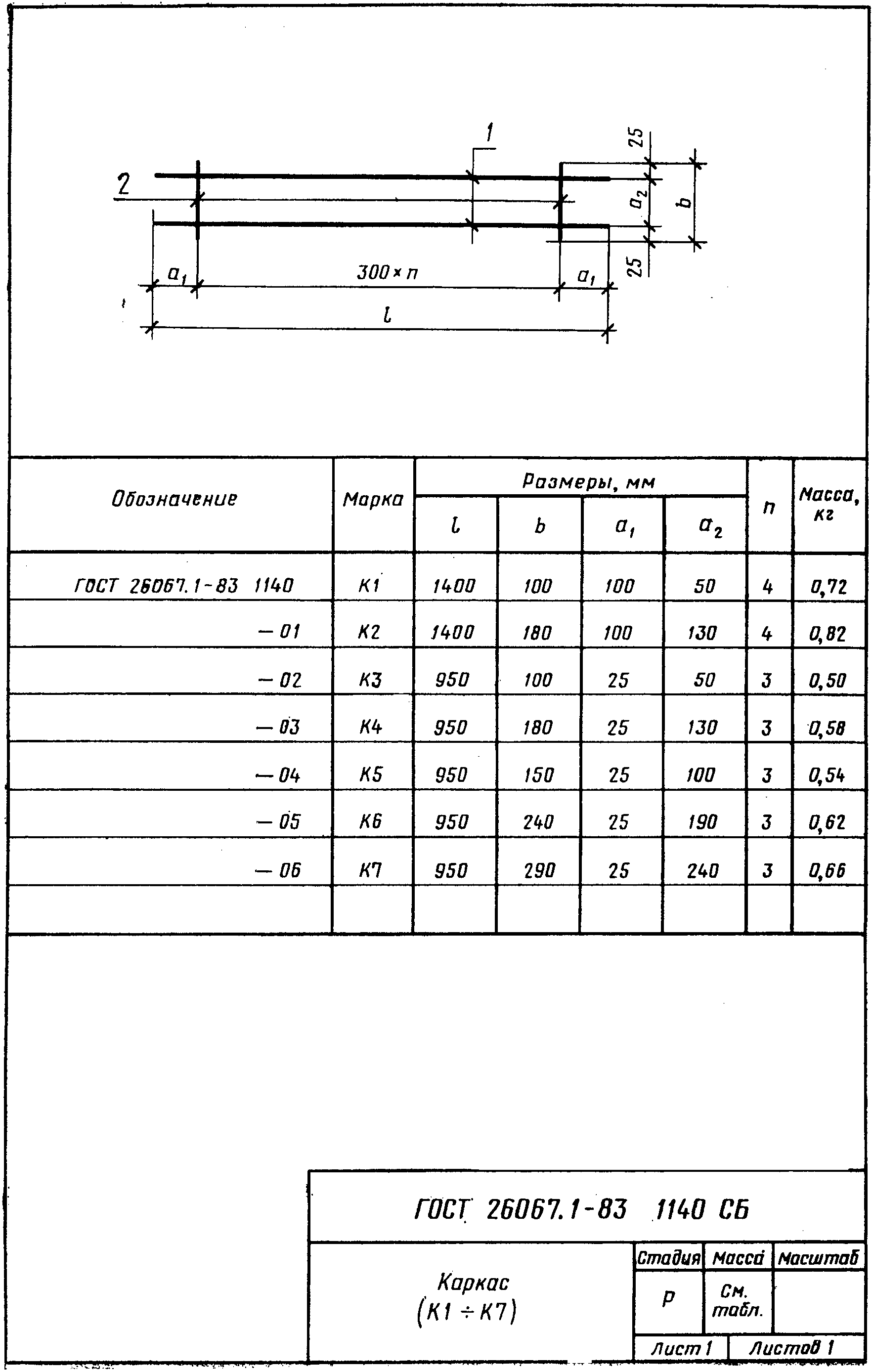

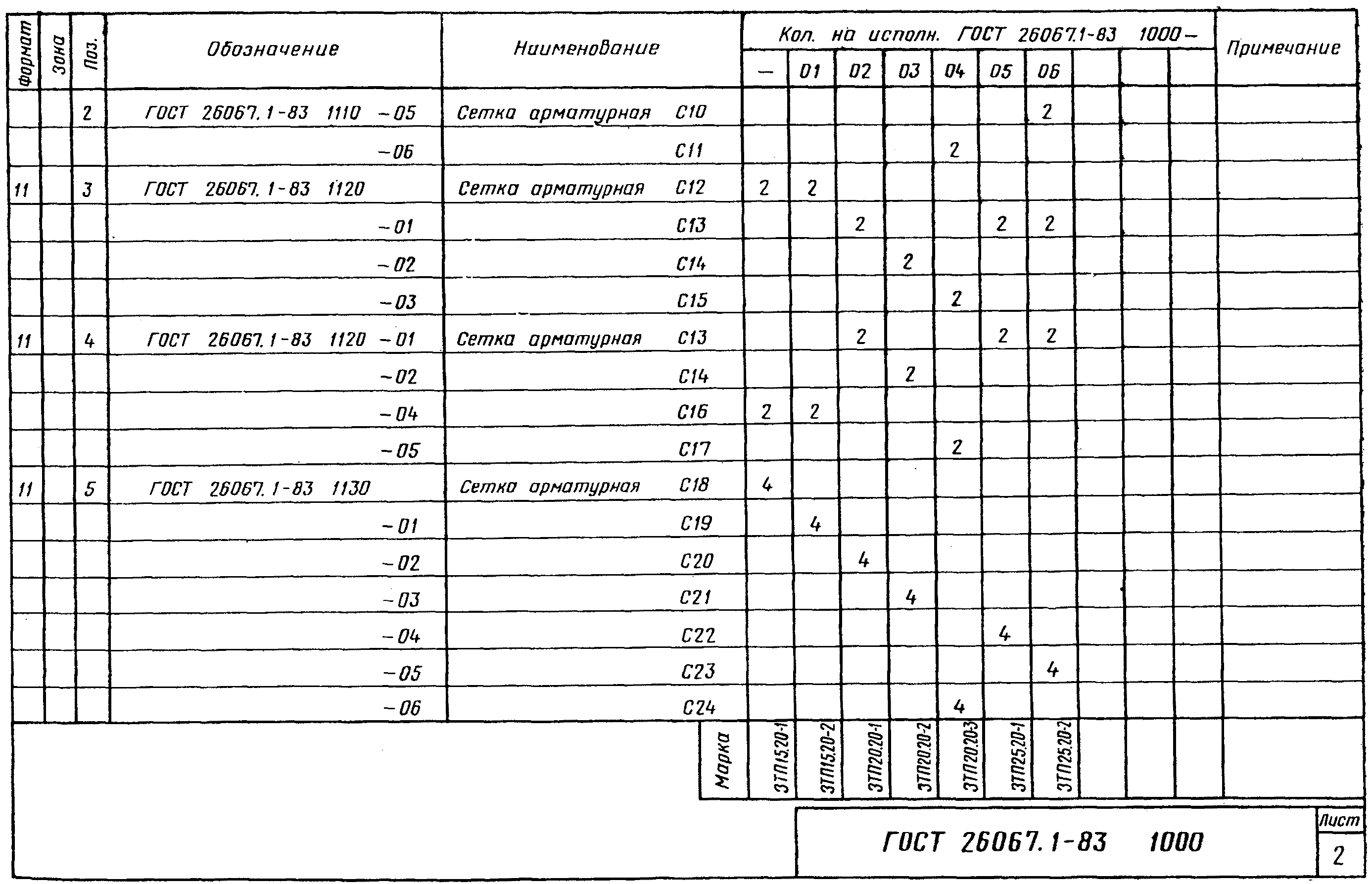

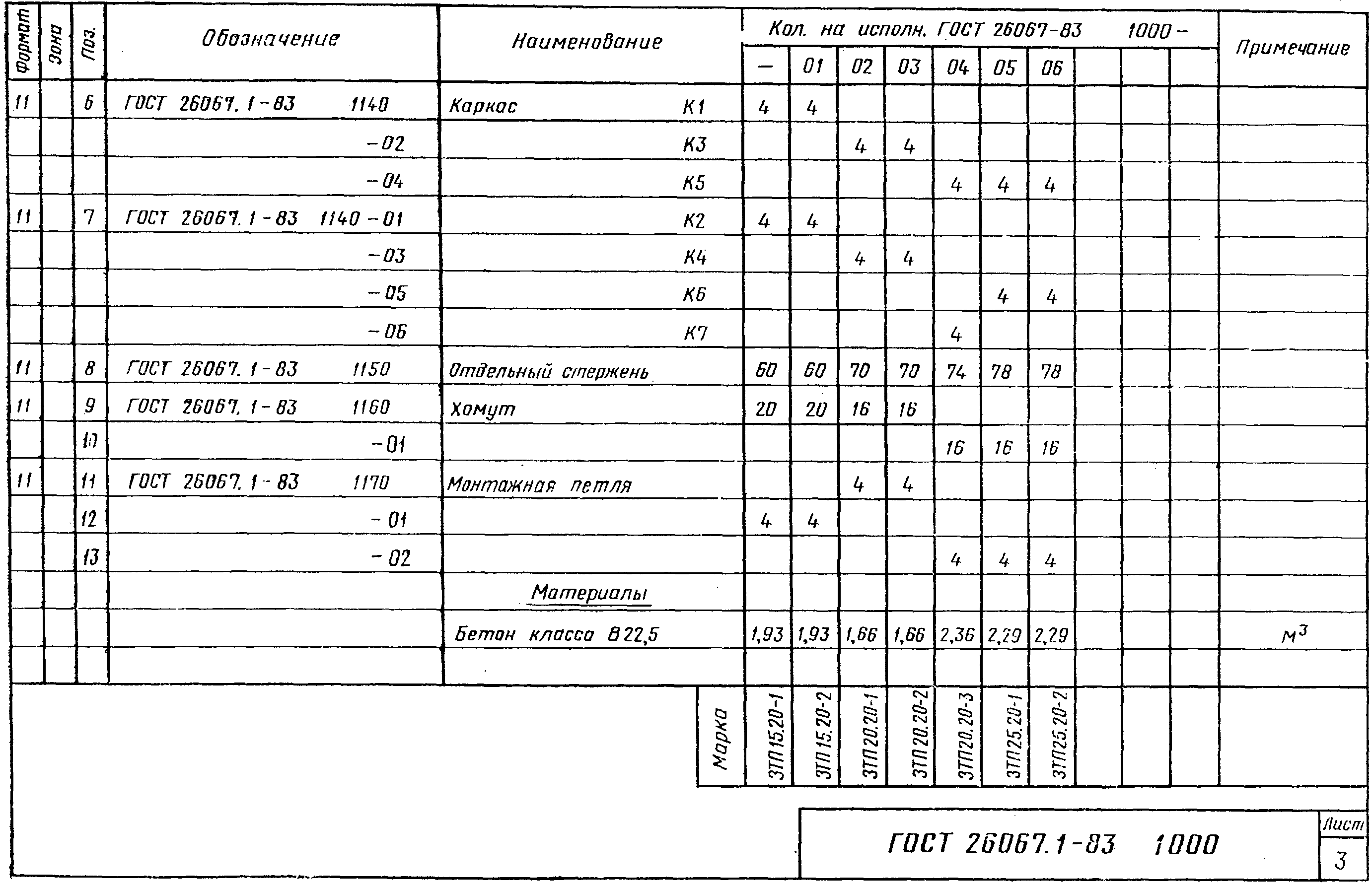

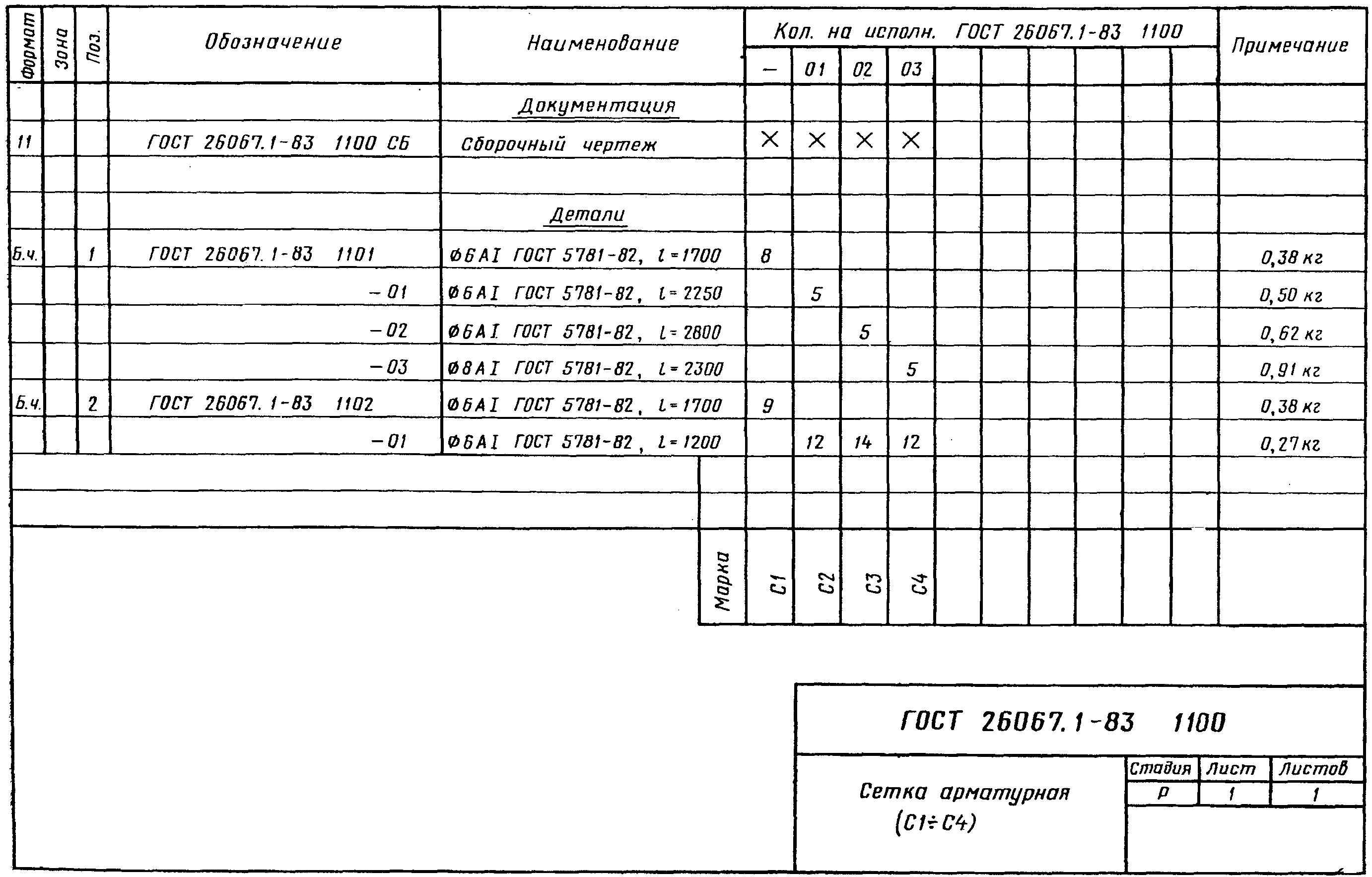

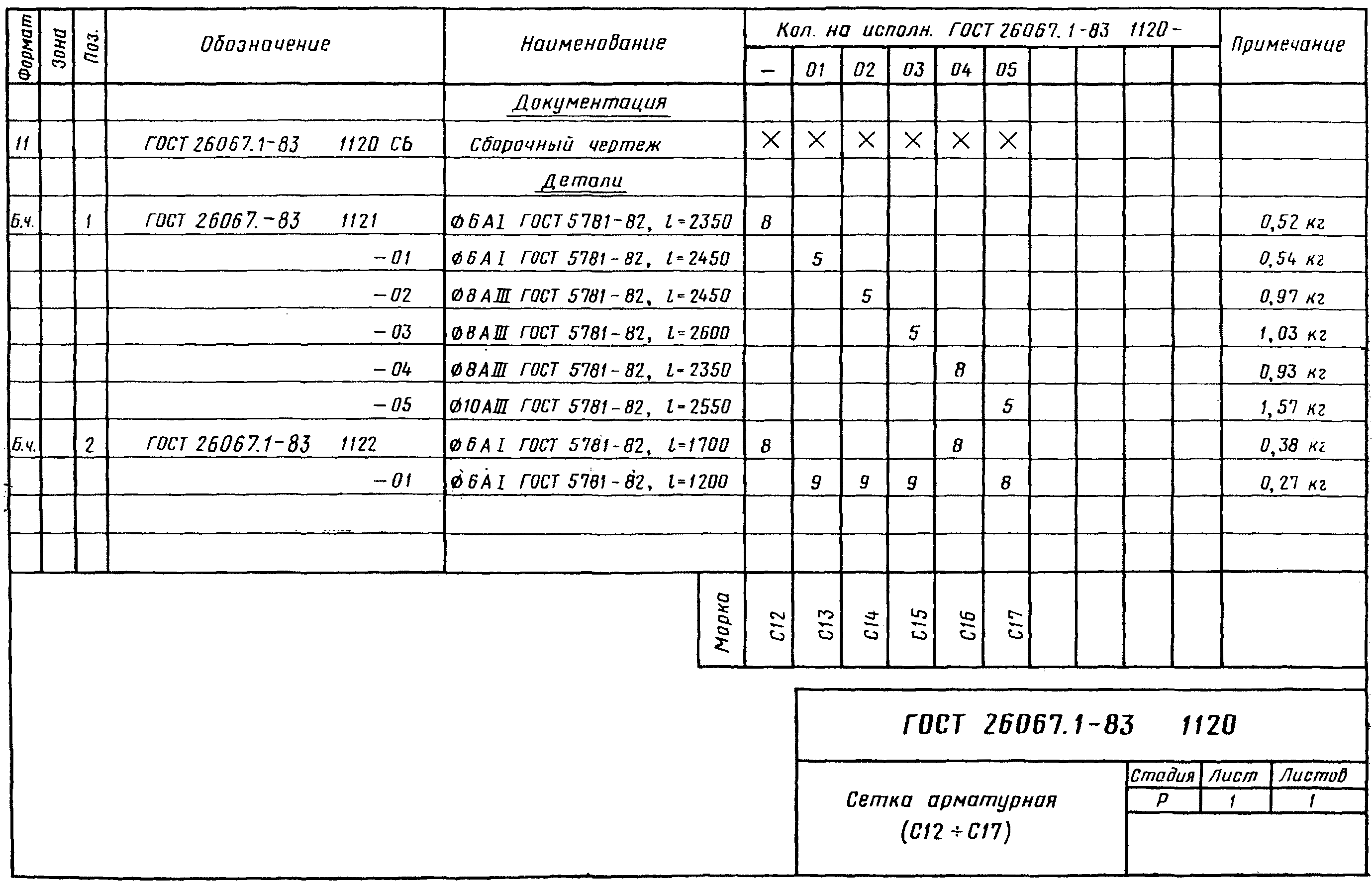

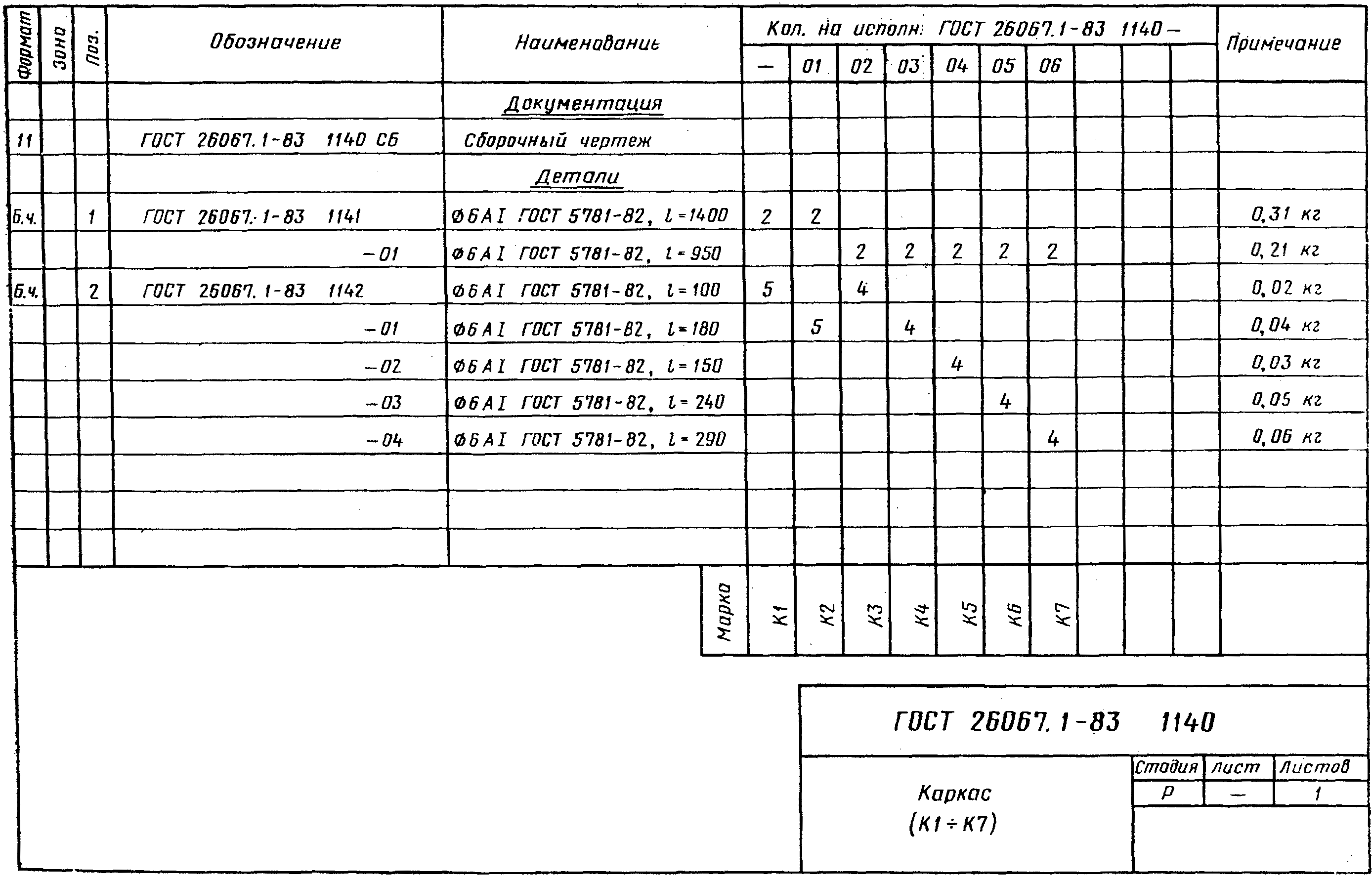

5. Спецификация арматурных изделий на одно звено приведена на
листах 1 -

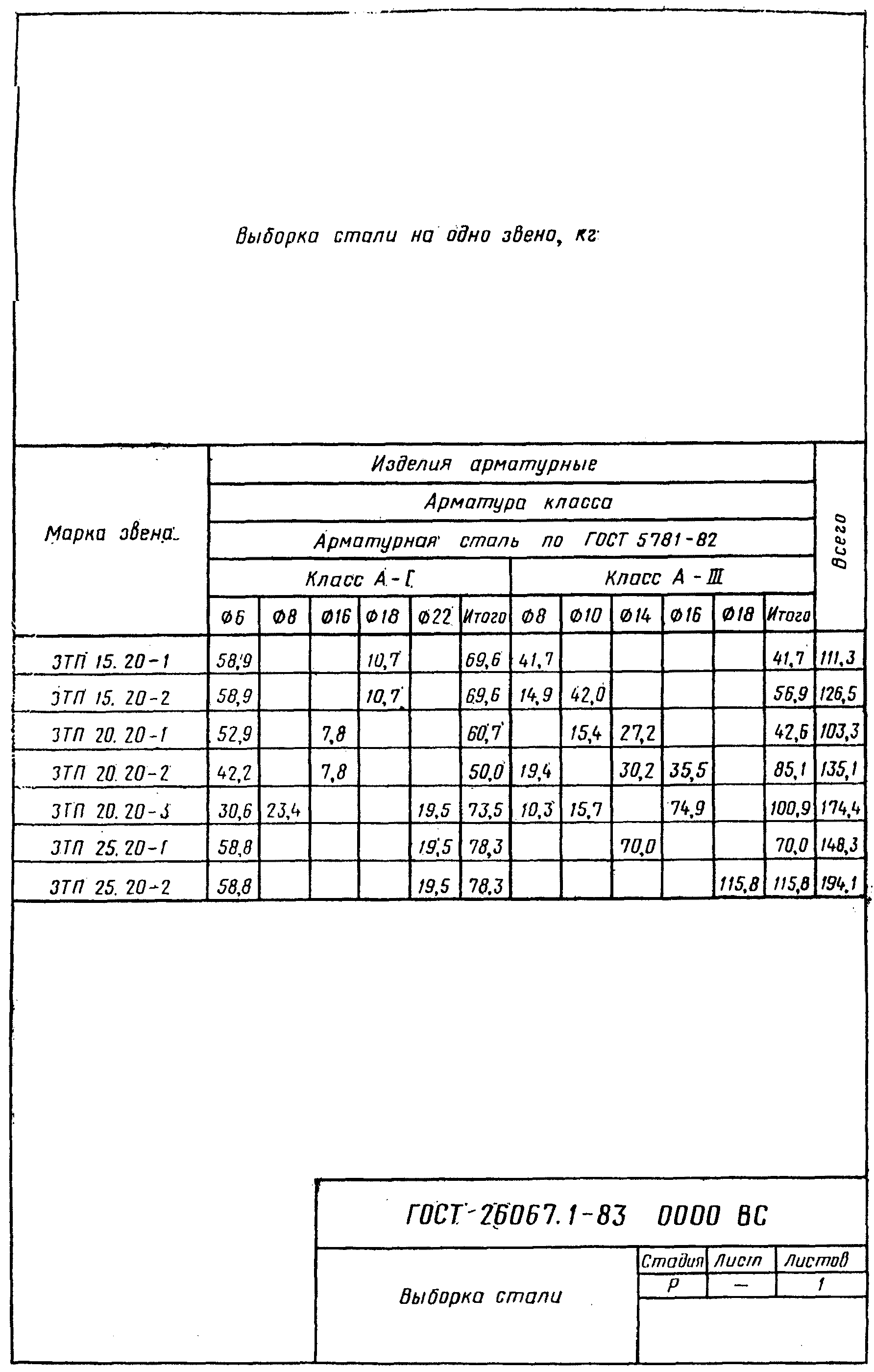

3 черт. 1000; выборка стали - на
листе 1 черт. 0000 ВС ГОСТ 26067.1-83.

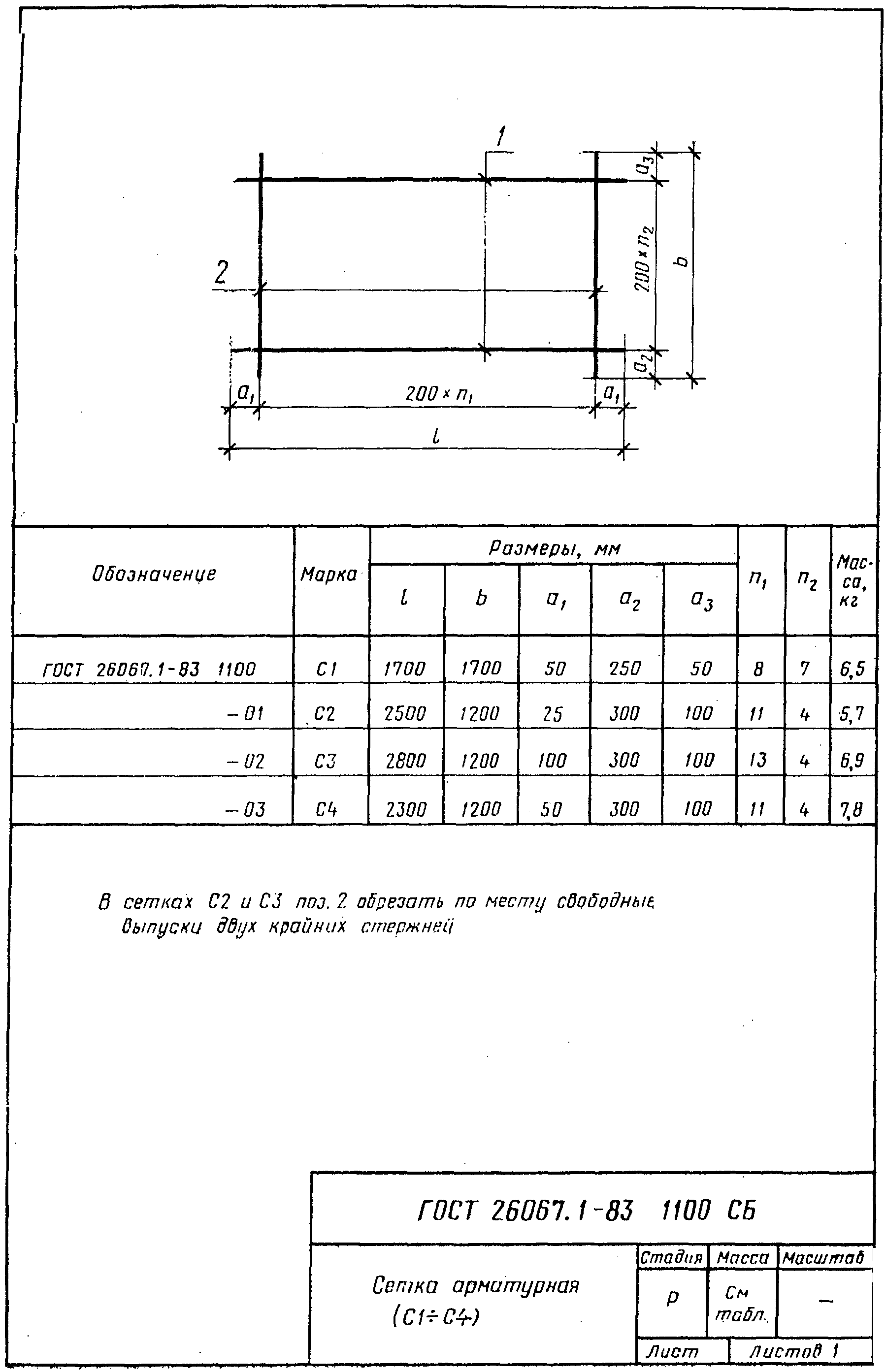

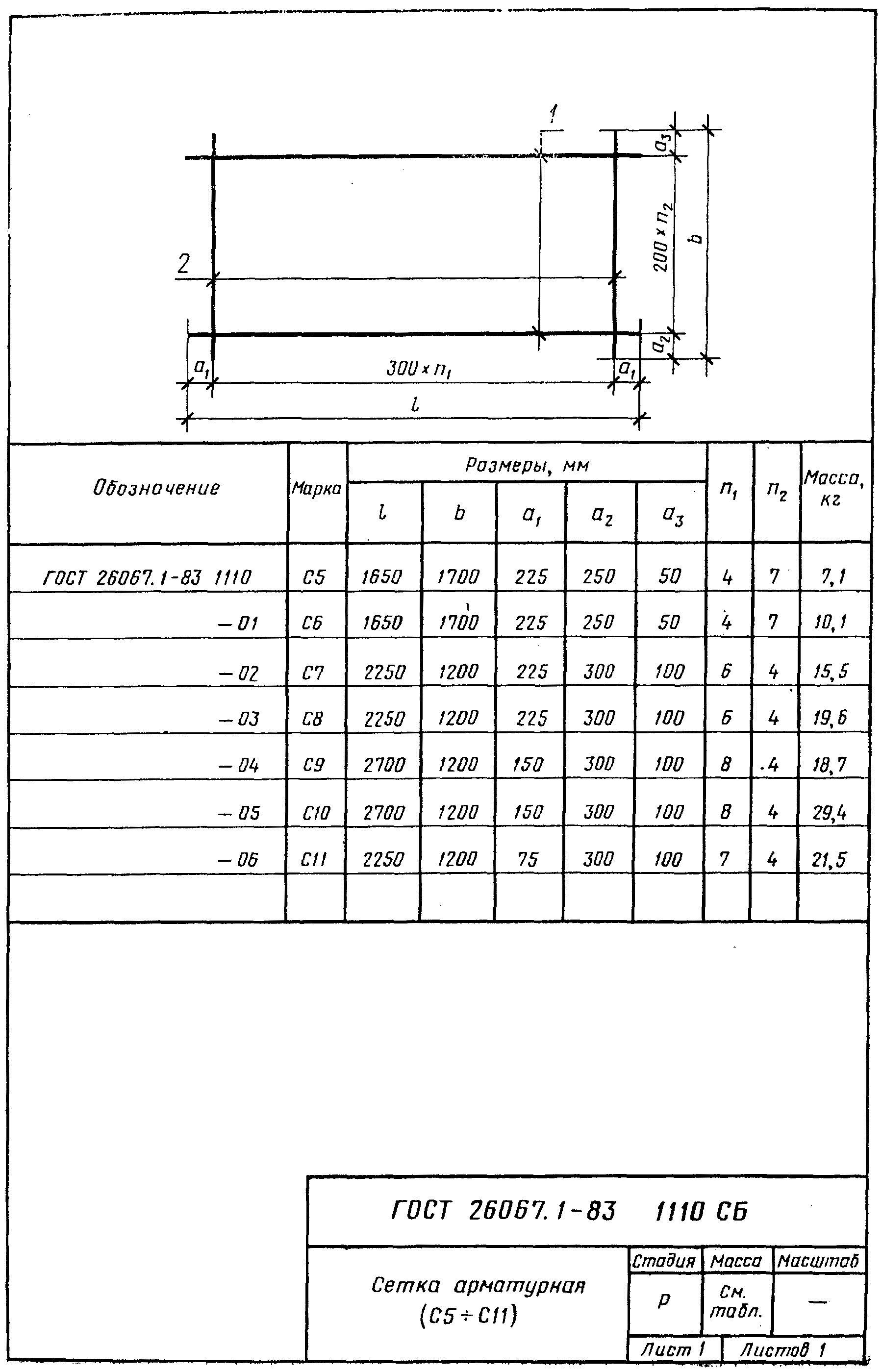

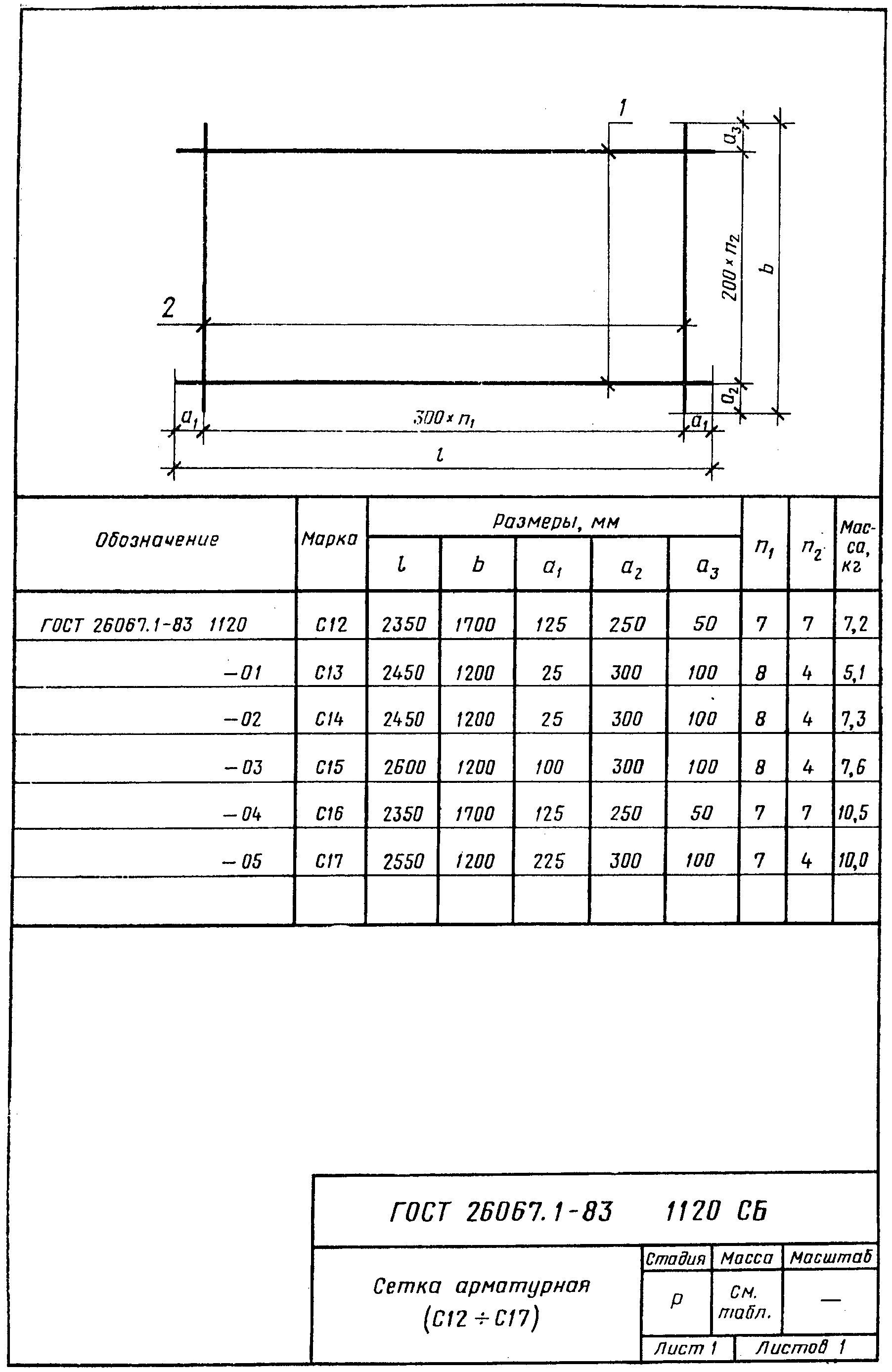

8. Изготовление каркасов и сеток следует производить контактной точечной сваркой в соответствии с требованиями
ГОСТ 10922-75 и
СН 393-78.
9. Деталь стыка между звеньями трубы и расход стали на один стык приведены в рекомендуемом
Приложении.

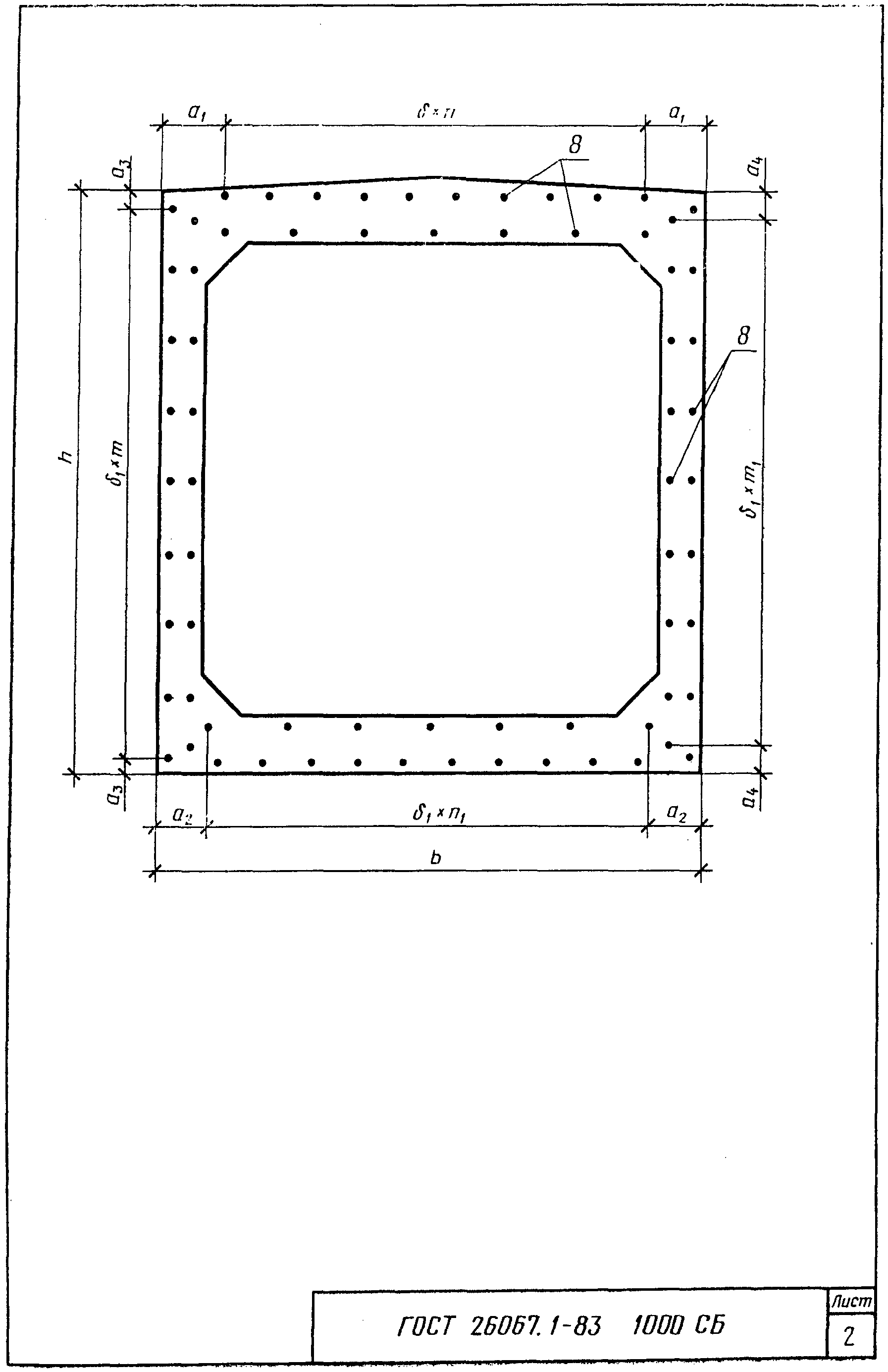

Черт. 1000 (Лист 2)
Четр. 1000 СБ (Лист 2)
Рекомендуемое

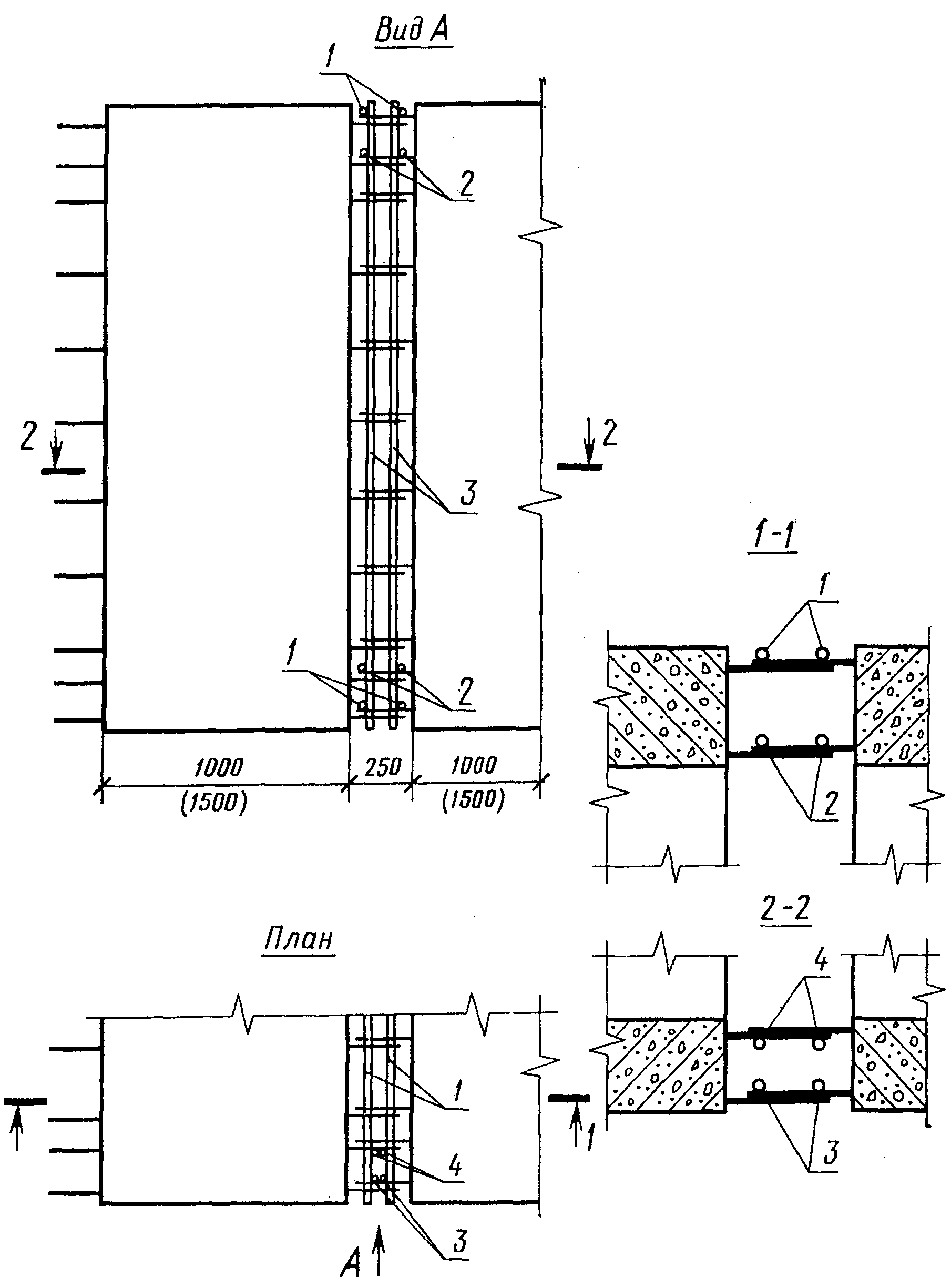

ДЕТАЛЬ СТЫКА МЕЖДУ ЗВЕНЬЯМИ ТРУБЫ
Ведомость расхода стали на один стык между звеньями
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Поз.?Кол.,?Эскиз?Обозначение ? Длина одной позиции, мм ? Масса стали на один стык, кг ?Приме-
? шт. ? ? ? ? ?чание
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
1 ?4 ? ?6AI ?1700 ?1700 ?2200 ?2200 ?2300 ?2800 ?2800 ?1,5 ?1,5 ?1,95 ?1,95 ?3,6 ?2,5 ?2,5 ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
2 ?4 ? ?8AIII ?1700 ? ? ? ? ? ? ?2,7 ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
? ? ?10АIII ? ?1700 ? ? ? ? ? ? ?4,2 ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
? ? ?14АIII ? ? ?2200 ? ?2800 ? ? ? ? ?106,0 ? ?14,5 ?13,5 ? ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
? ? ?16АIII ? ? ? ?2200 ?2300 ? ? ? ? ? ?13,9 ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
? ? ?18АIII ? ? ? ? ? ? ?2800 ? ? ? ? ? ? ?22,4 ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
3 ?4 ? ?6AI ?2300 ?2300 ?2400 ? ? ?2500 ?2500 ?2,0 ?2,0 ?2,13 ? ? ?2,25 ?2,20 ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
? ? ?8AI ? ? ? ?2400 ?2600 ? ? ? ? ? ?2,13 ?4,10 ? ? ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
4 ?4 ? ?6AI ? ? ?2400 ? ? ?2500 ?2500 ? ? ?2,13 ? ? ?2,25 ?2,20 ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
? ? ?8AI ?2300 ?2300 ? ?2400 ? ? ? ?3,6 ?3,6 ? ?2,13 ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
? ? ?10AIII ? ? ? ? ?2600 ? ? ? ? ? ? ?3,46 ? ? ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
? ? ?Вязальная ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
? ? ?проволока ? ? ? ? ? ? ? ?0,50 ?0,60 ?0,80 ?1,00 ?1,40 ?1,00 ?1,50 ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
? Марка ?ЗТП ?ЗТП ?ЗТП ?ЗТП ?ЗТП ?ЗТП ?ЗТП ?ЗТП ?ЗТП ?ЗТП ?ЗТП ?ЗТП ?ЗТП ?ЗТП ?
? ?15.20-1?15.20-2?20.20-1?20.20-2?20.20-3?25.20-1?25.20-2?15.20-1?15.20-2?20.20-1?20.20-2?20.20-3?25.20-1?25.20-2?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
