ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ГРУЗОВЫЕ МАЛЫЕ
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Electric small goods lifts.
Basic parameters and dimensions
ГОСТ 8824-84*
(СТ СЭВ 4326-83)
Список изменяющих документов
(в ред. Изменения N 1, утв. в ноябре 1985 г.)
Группа Г86
ОКП 48 3621
Взамен ГОСТ 8824-67,
ГОСТ 8825-67
Постановлением Государственного комитета СССР по делам строительства от 30 марта 1984 г. N 38 срок введения установлен с 01.01.86.
Переиздание (июнь 1988 г.) с Изменением N 1, утвержденным в ноябре 1985 г. (ИУС 2-86).
1. Настоящий стандарт распространяется на электрические малые грузовые лифты общего назначения (далее - лифты), устанавливаемые в общественных зданиях и вспомогательных зданиях промышленных предприятий и предназначаемые для подъема и спуска грузов.
Стандарт соответствует СТ СЭВ 4326-83 в части, указанной в справочном Приложении, и полностью - международному стандарту ИСО 4190/3-82.
2. Лифты должны изготавливаться в соответствии с требованиями настоящего стандарта и ГОСТ 22011-76.
3. Основные параметры лифтов должны соответствовать указанным в табл. 1.
(Измененная редакция, Изм. N 1.)
Таблица 1
??????????????????????????????????????????????????????????????????
Наименование параметра ? Значение параметра
??????????????????????????????????????????????????????????????????
Грузоподъемность, кг ?40 <1>; 100 <2>; 250 <1>
Номинальная скорость, м/с ?0,25; 0,4; 0,5 <4>
Высота подъема, м, не более ? 45
Число остановок, не более ? 14
??????????????????????????????????????????????????????????????????
Питающая ? Род тока ? Переменный трехфазный
электрическая?????????????????????????????????????????????????????
сеть ? Номинальная частота, Гц ?50; 60 <3>
?????????????????????????????????????????????????????
?Номинальное? при частоте ?220; 240 <3>; 380; 415 <3>
?напряжение,? В 50 Гц ?
? В ?????????????????????????????????????????
? ? при частоте?220; 230; 240; 254;
? ? 60 Гц ?380; 400; 415; 440
--------------------------------
<1> Лифты изготавливаются по согласованию с изготовителем.
<2> Лифты со скоростью 0,25 м/с изготавливаются по согласованию с изготовителем.
<3> Для лифтов, поставляемых на экспорт.
<4> Для лифтов грузоподъемностью 100 кг, которые допускается изготовлять до 01.01.91.
4. Отклонение рабочей скорости не должно превышать +/- 15% значения номинальной скорости, указанной в табл. 1.
5. Конструктивное исполнение основных частей лифтов должно соответствовать указанному в табл. 2.
Таблица 2
??????????????????????????????????????????????????????????????????
Конструктивный признак основной ? Конструктивное исполнение
части лифта ? основной части лифта
??????????????????????????????????????????????????????????????????
Вид кабины ? Сквозная или несквозная
??????????????????????????????????????????????????????????????????
Вид шахты ? Глухая
??????????????????????????????????????????????????????????????????
Конструкция ?кабины ? Без дверей
дверей ??????????????????????????????????????????????????????
?шахты ? Вертикально-раздвижная распаш-
? ?ная двустворчатая <**>
??????????????????????????????????????????????????????
?машинного?фасадной ? Распашная двустворчатая
?помещения????????????????????????????????????????????
? ?боковой ? Распашная одностворчатая
??????????????????????????????????????????????????????????????????
Вид привода дверей шахты ? Ручной
??????????????????????????????????????????????????????????????????
Расположение противовеса ? Сбоку <*>
относительно кабины ?
??????????????????????????????????????????????????????????????????
Расположение машинного помещения ? Вверху над шахтой (в габаритах
относительно шахты ?шахты)
??????????????????????????????????????????????????????????????????
Уровень остановки кабины (порога,? От 0 до 750 мм (на любой пог-
дверей шахты) относительно уровня?рузочной площадке)
пола погрузочной площадки ?
??????????????????????????????????????????????????????????????????
Вид системы управления ? Наружная кнопочная простая с
?управлением (в соответствии с
?заказом):
? с основной погрузочной
?площадки с сигнальным вызовом
?кабины с любой погрузочной пло-
?щадки;
? со всех погрузочных площа-
?док <***>;
? с сигнальным вызовом кабины с
?любой погрузочной площадки;
? со всех погрузочных площадок;
? с части погрузочных площадок
--------------------------------
<*> Для лифтов грузоподъемностью 40 кг наличие противовеса не является обязательным.
<**> Для лифтов грузоподъемностью 100 кг со скоростью 0,5 м/с.
<***> Кроме лифтов грузоподъемностью 100 кг со скоростью 0,5 м/с.
6. Основные размеры лифтов должны соответствовать указанным на чертеже и в табл. 3.
Таблица 3
Размеры, мм
??????????????????????????????????????????????????????????????????
Наименование основных частей лифта ?Грузоподъемность лифта, кг
????????????????????????????
? 40 ? 100 ? 250
??????????????????????????????????????????????????????????????????
Кабина ?Ширина b ? +5 ? +5 ? +5
(размеры ? ?600 ? 800 ?1000
внутренние)? ? ? +5 <**>?
? ? ? 890 ?
? ? ? (900 <**>) ?
???????????????????????????????????????????????????????
?Глубина l ? +5 ? +5 <**>? +5
? ?600 ? 625 ?1000
? ? ? (650 <**>) ?
? ? ? +5 ?
? ? ? 800 ?
???????????????????????????????????????????????????????
?Высота h ? +10? +10 ? +10
? ?800 ? 800 ?1200
? ? ? +10 <**>?
? ? ?1000 ?
??????????????????????????????????????????????????????????????????
Шахта ?Ширина b ? +30? +30 ? +30
? 1 ?900 ?1100 ?1500
? ? ? +30 <**>?
? ? ?1300 ?
???????????????????????????????????????????????????????
?Глубина l ? +30? +30 <**>? +30
? 1 ?800 ? 750 ?1200
? ? ? +30 ?
? ? ?1000 ?
???????????????????????????????????????????????????????
?Расстояние от уровня верх-? 1500 ? 2100
?ней остановки кабины до ? ?
?перекрытия шахты h , не ? ?
? 1 ? ?
?менее ? ?
???????????????????????????????????????????????????????
?Глубина приямка h ? +25
? 2 ? 750
???????????????????????????????????????????????????????
?Высота машинного помещения? 800
?h , не менее ?
? 3 ?
???????????????????????????????????????????????????????
?Расстояние от пола погру- ? От 0 до 750 <*>
?зочной площадки до уровня ?
?остановки кабины h ?
? 4 ?
???????????????????????????????????????????????????????
?Разность в ?на одной сто-? 2000 ? 2800
?уровнях ос- ?роне шахты ? ?
?тановки ка- ?h , не менее ? ?
?бины ? 5 ? ?
???????????????????????????????????????????????????????
? ?на противо- ? 0 или не менее 300
? ?положных сто-?
? ?ронах шахты ?
? ?(при сквозной?
? ?кабине) h ?
? ? 6 ?
??????????????????????????????????????????????????????????????????
Двери ?Ширина b ? +10? +10 ? +10
шахты ? 2 ?600 ? 800 ?1000
(размеры ? ? ? +10 <**>?
проема) ? ? ? 900 ?
???????????????????????????????????????????????????????
?Высота h ? +10? +10 ? +10
? 7 ?800 ? 800 ?1200
? ? ? +10 <**>?
? ? ?1000 ?
??????????????????????????????????????????????????????????????????
Двери ?Ширина двери?фасадной b , ? 800 ? 1200
машинного ? ? 3 ? ?
помещения ? ?не менее ? ?
(размеры ? ??????????????????????????????????????????
проема) ? ?боковой b , ? 700 ? 800
? ? 4 ? ?
? ?не менее ? ?
??????????????????????????????????????????????????????????????????
?Высота h , не менее ? 750
? 3 ?
--------------------------------
<*> Необходимое расстояние для каждой погрузочной площадки указывается при заказе лифта.
<**> Для лифтов со скоростью 0,5 м/с.
Примечание. В скобках указаны наружные размеры кабины.
Чертеж не определяет конструкцию лифта.
5, 6. (Измененная редакция, Изм. N 1.)

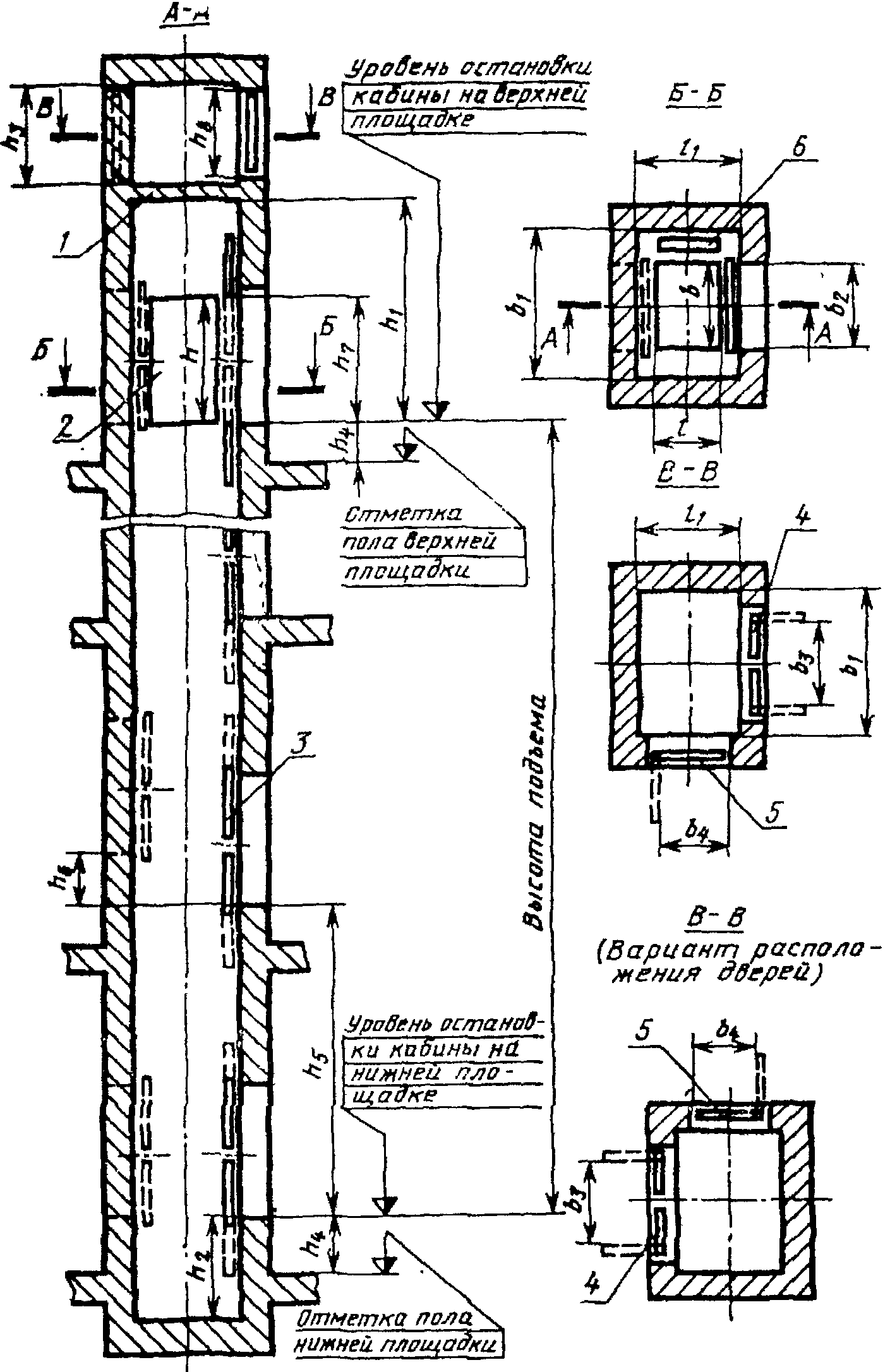

Чертеж
1 - перекрытие шахты; 2 - кабина; 3 - дверь шахты;
4 - фасадная дверь; 5 - боковая дверь; 6 - противовес
7. Разность диагоналей шахты (в плане) не должна быть более 25 мм.
8. Отклонение стен шахты от вертикальной плоскости допускается в пределах допусков на ширину и глубину шахты, указанных в табл. 3.
9. В машинном помещении лифта должны быть фасадная и боковая двери.
10. На верхней погрузочной площадке на расстоянии не более 3 м от шахты лифта должно быть предусмотрено место или ниша шириной l м, высотой 2 м и глубиной не менее 0,7 м для установки электрооборудования.
11. Строительная часть лифтов должна соответствовать требованиям технической документации базовой организации по стандартизации лифтов.
12. Лифты, предназначенные для двух остановок высотой подъема до 5,2 м, допускается изготовлять в металлокаркасной шахте.
(Введен дополнительно, Изм. N 1.)
Приложение
Справочное
ИНФОРМАЦИОННЫЕ ДАННЫЕ О СООТВЕТСТВИИ
ГОСТ 8824-84 СТ СЭВ 4326-83
Таблица 1. Грузоподъемность лифтов соответствует грузоподъемности, указанной в табл. 1 СТ СЭВ 4326-83.
Номинальная скорость движения кабины лифта соответствует номинальной скорости, указанной в табл. 1 СТ СЭВ 4326-83.
Таблица 3. Внутренние размеры кабины (ширина, глубина, высота) соответствуют размерам кабины, указанным в табл. 1 СТ СЭВ 4326-83.
Размеры дверного проема шахты соответствуют размерам, указанным в табл. 1 СТ СЭВ 4326-83.
