ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРАНЫ МОСТОВЫЕ ЭЛЕКТРИЧЕСКИЕ ОБЩЕГО НАЗНАЧЕНИЯ

ГРУЗОПОДЪЕМНОСТЬЮ от 5 до 50 т

ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Electrical overhead travelling type cranes

for general purposes. Types, basic parameters

and dimensions

ГОСТ 25711-83

Группа Г86

ОКП 31 5100

Срок действия

с 1 июля 1985 года

до 1 июля 1989 года

Постановлением Государственного комитета СССР по стандартам от 12 апреля 1983 г. N 1713 срок действия установлен с 01.07.1985 до 01.07.1989.

Разработан Министерством тяжелого и транспортного машиностроения.

Исполнители: А.И. Зерцалов, А.С. Оболенский, Е.В. Муслинов, П.И. Поликарпов, А.С. Дзехцер.

Внесен Министерством тяжелого и транспортного машиностроения.

Член Коллегии М.П. Фарафонов.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 12 апреля 1983 г. N 1713.

1. Настоящий стандарт распространяется на мостовые электрические краны общего назначения грузоподъемностью от 5 до 50 т с двухбалочным мостом и опорной грузовой тележкой в климатическом исполнении У категорий размещения 1 - 3 по ГОСТ 15150-69, предназначенные для работы при температуре окружающего воздуха от минус 40 до плюс 40 °C и динамическом давлении ветра по ГОСТ 1451-77 до 125 Па в рабочем состоянии и до 450 Па - в нерабочем, с питанием от сети трехфазного переменного тока напряжением 380 В.

Стандарт не распространяется на краны:

предназначенные для работы во взрывоопасной и пожароопасной средах, в помещениях с парами кислот и щелочей, концентрации которых вызывают разрушение электрической изоляции;

предназначенные для эпизодического использования при обслуживании монтажных и ремонтных работ;

устанавливаемые на транспортных средствах всех видов;

предназначенные для установки в зданиях, размещаемых на подрабатываемой территории.

2. В зависимости от режима работы по ГОСТ 25546-82 краны должны изготовлять следующих типов:

О - облегченный, режимная группа 3К;

Н - нормальный, режимная группа 5К;

Т - тяжелый, режимная группа 7К.

Характеристика использования кранов дана в справочном Приложении 1.

3. В зависимости от места, с которого управляют краном, устанавливаются следующие исполнения:

А - управление с пола;

Б - управление из кабины.

Краны типа О имеют исполнения А и Б, краны типов Н и Т - исполнение Б.

В зависимости от количества механизмов подъема краны должны изготовлять в следующих исполнениях:

1 - с одним механизмом подъема;

2 - с одним главным и одним вспомогательным механизмами подъема.

4. Основные параметры и размеры кранов должны соответствовать указанным на чертеже и в табл. 1 - типа О; в табл. 2 - типа Н; в табл. 3 - типа Т.

Основные параметры и размеры кранов типов О и Т даны только для вновь разрабатываемых кранов.

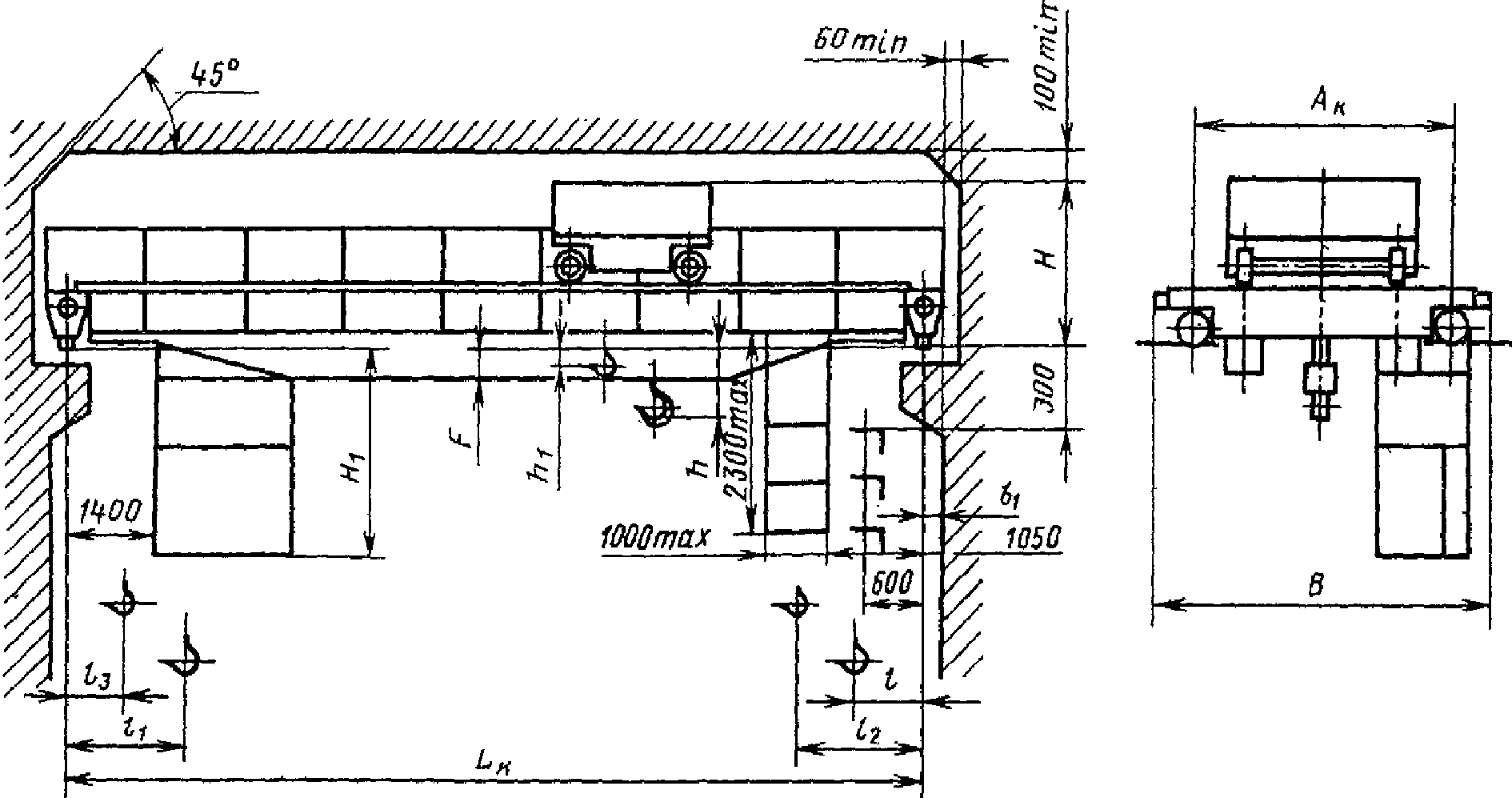

Примечание. Чертеж не определяет конструкцию крана.

Таблица 1

???????????????????????????????????????????????????????????????????????????

Грузо- ?Пролет? Высота ? Скорость, м/с ?Нагрузка?Конструк- ?Удельная

подъем-?L , м ?подъема,??????????????????????? на ?тивная ? масса

ность, ? к ? м ?глав- ?передвижения ?колесо, ?масса крана? альфа,

т ? ? ?ного ??????????????? кН ?m , т ? т

? ? ?подъема?тележки?крана? ? к ? ------

? ? ? ? ? ? ? ? млн. т

? ? ? ? ? ??????????????????????????????

? ? ? ? ? ? не более

???????????????????????????????????????????????????????????????????????????

5 ? 10,5 ? 12,5 ? 0,125 ? 0,32 ?0,63;? 35 ? 5,0 ? 5,0

???????? ? ? ?1,00 ??????????????????????????????

? 16,5 ? ? ? ? ? 45 ? 7,8 ? 7,8

???????? ? ????????? ??????????????????????????????

? 22,5 ? ? ? 0,50; ? ? 50 ? 10,7 ? 10,7

???????? ? ? 0,63 ? ??????????????????????????????

? 28,5 ? ? ? ? ? 60 ? 13,5 ? 13,5

???????? ? ? ? ??????????????????????????????

? 34,5 ? ? ? ? ? 70 ? 16,4 ? 16,4

??????????????? ? ????????? ??????????????????????????????

8 ? 10,5 ? ? ? 0,32 ? ? 55 ? 5,5 ? 3,4

???????? ? ? ? ??????????????????????????????

? 16,5 ? ? ? ? ? 60 ? 8,6 ? 5,4

???????? ? ????????? ??????????????????????????????

? 22,5 ? ? ? 0,50; ? ? 70 ? 11,7 ? 7,3

???????? ? ? 0,63 ? ??????????????????????????????

? 28,5 ? ? ? ? ? 80 ? 14,8 ? 9,3

???????? ? ? ? ??????????????????????????????

? 34,5 ? ? ? ? ? 90 ? 18,0 ? 11,3

??????????????? ????????????????? ??????????????????????????????

12,5 ? 10,5 ? ? 0,100 ? 0,32 ? ? 75 ? 6,6 ? 2,6

???????? ? ? ? ??????????????????????????????

? 16,5 ? ? ? ? ? 85 ? 10,3 ? 4,1

???????? ? ????????? ??????????????????????????????

? 22,5 ? ? ? 0,50; ? ? 95 ? 14,1 ? 5,6

???????? ? ? 0,63 ? ??????????????????????????????

? 28,5 ? ? ? ? ? 105 ? 17,8 ? 7,1

???????? ? ? ? ??????????????????????????????

? 34,5 ? ? ? ? ? 115 ? 21,6 ? 8,6

??????????????? ? ????????????????????????????????????????????

20 ? 10,5 ? ? ? 0,32 ?0,40;? 120 ? 9,5 ? 2,4

???????? ? ? ?0,80 ??????????????????????????????

? 16,5 ? ? ? ? ? 135 ? 14,9 ? 3,7

???????? ? ????????? ??????????????????????????????

? 22,5 ? ? ? 0,50; ? ? 150 ? 20,3 ? 5,1

???????? ? ? 0,63 ? ??????????????????????????????

? 28,5 ? ? ? ? ? 165 ? 25,7 ? 6,4

???????? ? ? ? ??????????????????????????????

? 34,5 ? ? ? ? ? 180 ? 31,1 ? 7,8

??????????????? ????????????????? ??????????????????????????????

32 ? 10,5 ? ? 0,080 ? 0,32 ? ? 190 ? 13,5 ? 2,1

???????? ? ? ? ??????????????????????????????

? 16,5 ? ? ? ? ? 210 ? 21,1 ? 3,3

???????? ? ????????? ??????????????????????????????

? 22,5 ? ? ? 0,50; ? ? 225 ? 28,8 ? 4,5

???????? ? ? 0,63 ? ??????????????????????????????

? 28,5 ? ? ? ? ? 245 ? 36,5 ? 5,7

???????? ? ? ? ??????????????????????????????

? 34,5 ? ? ? ? ? 260 ? 44,2 ? 6,9

??????????????? ????????????????????????????????????????????????????

50 ? 10,5 ? ?0,050; ? 0,32 ?0,40;? 270 ? 21,0 ? 2,1

???????? ?0,080 ? ?0,63 ??????????????????????????????

? 16,5 ? ? ? ? ? 305 ? 28,9 ? 2,9

???????? ? ????????? ??????????????????????????????

? 22,5 ? ? ? 0,50; ? ? 335 ? 39,4 ? 3,9

???????? ? ? 0,63 ? ??????????????????????????????

? 28,5 ? ? ? ? ? 360 ? 49,9 ? 5,0

???????? ? ? ? ??????????????????????????????

? 34,5 ? ? ? ? ? 385 ? 60,4 ? 6,0

Таблица 2

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Грузо- ?Пролет?Высота? Скорости, м/с ?Основные и габаритные размеры,? Размеры, определяющие ?На- ? Масса, т ?Удель-

подъем-?L , м ?подъ- ? ? мм ? положение крюка, мм ?грузка? ?ная

ность, ? к ?ема, м???????????????????????????????????????????????????????????????????????????????на ?????????????масса

т ? ? ?глав-?передвиже- ?база ?шири-? H ? H ? b ? F ? h ? h ? l ? l ? l ? l ?коле- ?те- ?крана ?альфа,

? ? ?ного ?ния ?крана?на ? ? 1 ? 1? ? ? 1 ? ? 1 ? 2 ? 3 ?со, кН?леж-?кон- ? т

? ? ?подъ-????????????? A ?крана? ? ? ? ? ? ? ? ? ? ? ?ки ?струк-?------

? ? ?ема ?те- ?крана? к ?B ? ? ? ? ? ? ? ? ? ? ? ? ?тивная?млн. т

? ? ? ?лежки? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?m ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? к ?

? ? ? ? ? ??????????????????????????????????????????????????????????????????????????????????????

? ? ? ? ? ? не менее ? не более

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

5 ? 10,5 ? 12,5 ?0,16 ?0,63 ?1,25 ?3700 ?4700 ?1650?2400?230?250 ?50 ? - ?800 ?1000? - ? - ? 50 ?2,0 ? 9,0 ? 3,6

???????? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???????? ??????????????

? 16,5 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 55 ? ? 11,0 ? 4,4

???????? ? ? ? ? ? ? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 22,5 ? ? ? ? ? ? ? ?2650? ?500 ? ? ? ? ? ? ? 60 ? ? 13,0 ? 5,2

???????? ? ? ? ????????????? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 28,5 ? ? ? ? ?5000 ?6000 ? ?2950? ?800 ? ? ? ? ? ? ? 75 ? ? 19,5 ? 7,8

???????? ? ? ? ????????????? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 34,5 ? ? ? ? ?5600 ?6600 ? ?3000? ?850 ? ? ? ? ? ? ? 85 ? ? 23,5 ? 9,4

??????????????? ??????? ? ??????????????????????? ????????????????????????????????????????????????????????????

8 ? 10,5 ? ?0,125? ? ?4400 ?5400 ?1900?2400? ?250 ?500? - ?1100?1200? - ? - ? 70 ?2,2 ? 10,0 ? 2,5

???????? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???????? ??????????????

? 16,5 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 80 ? ? 12,5 ? 3,1

???????? ? ? ? ? ? ? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 22,5 ? ? ? ? ? ? ? ?2750? ?600 ? ? ? ? ? ? ? 85 ? ? 14,5 ? 3,6

???????? ? ? ? ????????????? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 28,5 ? ? ? ? ?5000 ?6000 ? ?3050? ?900 ? ? ? ? ? ? ? 100 ? ? 20,5 ? 5,1

???????? ? ? ? ????????????? ? ? ? ? ? ? ? ? ? ???????? ??????????????

? 34,5 ? ? ? ? ?5600 ?6600 ? ? ? ? ? ? ? ? ? ? ? 115 ? ? 26,5 ? 6,6

??????????????? ? ? ? ????????????? ?????? ?????? ?????? ? ????????????????????????????????????

10 ? 10,5 ? ? ? ? ?4400 ?5400 ? ?2400? ?250 ? ? - ? ? ? - ? - ? 80 ?2,4 ? 11,0 ? 2,2

???????? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???????? ??????????????

? 16,5 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 85 ? ? 13,0 ? 2,6

???????? ? ? ? ? ? ? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 22,5 ? ? ? ? ? ? ? ?2750? ?600 ? ? ? ? ? ? ? 95 ? ? 15,8 ? 3,2

???????? ? ? ? ????????????? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 28,5 ? ? ? ? ?5000 ?6000 ? ?3050? ?900 ? ? ? ? ? ? ? 105 ? ? 21,0 ? 4,2

???????? ? ? ? ????????????? ? ? ? ? ? ? ? ? ? ???????? ??????????????

? 34,5 ? ? ? ? ?5600 ?6600 ? ? ? ? ? ? ? ? ? ? ? 125 ? ? 29,0 ? 5,8

??????????????? ? ? ? ????????????? ?????? ?????? ?????? ? ????????????????????????????????????

12,5 ? 10,5 ? ? ? ? ?4400 ?5500 ? ?2400? ?250 ? ? - ? ? ? - ? - ? 105 ?3,0 ? 13,0 ? 2,1

???????? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???????? ??????????????

? 16,5 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 120 ? ? 16,0 ? 2,6

???????? ? ? ? ? ? ? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 22,5 ? ? ? ? ? ? ? ?2750? ?600 ? ? ? ? ? ? ? 135 ? ? 20,5 ? 3,3

???????? ? ? ? ????????????? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 28,5 ? ? ? ? ?5000 ?6100 ? ?3050? ?900 ? ? ? ? ? ? ? 155 ? ? 26,0 ? 4,2

???????? ? ? ? ????????????? ? ? ? ? ? ? ? ? ? ???????? ??????????????

? 34,5 ? ? ? ? ?5600 ?6700 ? ? ? ? ? ? ? ? ? ? ? 170 ? ? 32,0 ? 5,1

??????????????? ? ? ? ??????????????????????? ????????????????????????????????????????????????????????????

16 ? 10,5 ? ? ? ? ?4400 ?5600 ?2200?2500? ?350 ?600? - ?1120?1300? - ? - ? 120 ?3,7 ? 15,8 ? 2,0

???????? ? ? ? ? ? ? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 16,5 ? ? ? ? ? ? ? ?2650? ?500 ? ? ? ? ? ? ? 140 ? ? 18,7 ? 2,3

???????? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???????? ??????????????

? 22,5 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 150 ? ? 21,7 ? 2,7

???????? ? ? ? ????????????? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 28,5 ? ? ? ? ?5000 ?6200 ? ?2950? ?800 ? ? ? ? ? ? ? 170 ? ? 28,5 ? 3,6

???????? ? ? ? ????????????? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 34,5 ? ? ? ? ?5600 ?6800 ? ?3200? ?1050? ? ? ? ? ? ? 185 ? ? 39,0 ? 4,0

??????????????? ? ? ? ????????????? ?????? ?????? ???????????????????????????????????????????????????

16/3,2 ? 10,5 ? ? ? ? ?4400 ?5600 ? ?2500? ?350 ? ?100 ?1300?1950?2250?1000? 120 ?4,7 ? 17,1 ? 2,1

???????? ? ? ? ? ? ? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 16,5 ? ? ? ? ? ? ? ?2650? ?500 ? ? ? ? ? ? ? 140 ? ? 20,0 ? 2,5

???????? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???????? ??????????????

? 22,5 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 150 ? ? 23,0 ? 2,9

???????? ? ? ? ????????????? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 28,5 ? ? ? ? ?5000 ?6200 ? ?2950? ?800 ? ? ? ? ? ? ? 170 ? ? 29,0 ? 3,6

???????? ? ? ? ????????????? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 34,5 ? ? ? ? ?5600 ?6800 ? ?3200? ?1050? ? ? ? ? ? ? 190 ? ? 40,3 ? 5,0

??????????????? ??????? ? ???????????????????????????????? ???????????????????????????????????????????????????

20/5 ? 10,5 ? ?0,100? ? ?4400 ?5600 ?2400?2500?260?350 ? ?-50 ?1120?2010?1680?1250? 155 ?6,3 ? 19,0 ? 1,9

???????? ? ? ? ? ? ? ? ? ? ? ?<*> ? ? ? ? ???????? ??????????????

? 16,5 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 170 ? ? 22,0 ? 2,2

???????? ? ? ? ? ? ? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 22,5 ? ? ? ? ? ? ? ?2650? ?500 ? ? ? ? ? ? ? 180 ? ? 25,5 ? 2,6

???????? ? ? ? ????????????? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 28,5 ? ? ? ? ?5000 ?6200 ? ?2950? ?800 ? ? ? ? ? ? ? 200 ? ? 33,2 ? 3,3

???????? ? ? ? ????????????? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 34,5 ? ? ? ? ?5600 ?6800 ? ?3200? ?1050? ? ? ? ? ? ? 235 ? ? 46,5 ? 4,7

??????????????? ? ? ? ??????????????????????????????????????????????????????????????????????????????????????

32/5 ? 10,5 ? ? ? ? ?5100 ?6300 ?2750?2500?300?350 ?400?300 ?1600?1910?2560?950 ? 215 ?8,7 ? 25,0 ? 1,6

???????? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???????? ??????????????

? 16,5 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 235 ? ? 28,0 ? 1,8

???????? ? ? ? ? ? ? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 22,5 ? ? ? ? ? ? ? ?2650? ?500 ? ? ? ? ? ? ? 260 ? ? 35,0 ? 2,2

???????? ? ? ? ? ? ? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 28,5 ? ? ? ? ? ? ? ?2950? ?800 ? ? ? ? ? ? ? 280 ? ? 41,0 ? 2,6

???????? ? ? ? ????????????? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 34,5 ? ? ? ? ?5600 ?6800 ? ?3200? ?1050? ? ? ? ? ? ? 320 ? ? 56,5 ? 3,5

??????????????? ? ? ? ??????????????????????? ????????????????????????????????????????????????????????????

50/12,5? 10,5 ? ? ? ? ?5600 ?6860 ?3150?2500? ?350 ?650?-370?1900?2000?3030?870 ? 310 ?13,5? 36,0 ? 1,4

???????? ? ? ? ? ? ? ? ? ? ? ?<*> ? ? ? ? ???????? ??????????????

? 16,5 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 360 ? ? 41,5 ? 1,7

???????? ? ? ? ? ? ? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 22,5 ? ? ? ? ? ? ? ?2650? ?500 ? ? ? ? ? ? ? 380 ? ? 48,5 ? 1,9

???????? ? ? ? ? ? ? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 28,5 ? ? ? ? ? ? ? ?2950? ?800 ? ? ? ? ? ? ? 415 ? ? 59,5 ? 2,4

???????? ? ? ? ? ? ? ?????? ?????? ? ? ? ? ? ???????? ??????????????

? 34,5 ? ? ? ? ? ? ? ?3200? ?1050? ? ? ? ? ? ? 455 ? ? 73,1 ? 2,9

--------------------------------

<*> Знак минус перед размером

означает, что крюк находится выше уровня головки кранового рельса.

Таблица 3

???????????????????????????????????????????????????????????????????????????

Грузо- ?Пролет? Высота ? Скорость, м/с ?Нагрузка?Конструк- ?Удельная

подъем-?L , м ?подъема,??????????????????????? на ?тивная ? масса

ность, ? к ? м ?глав- ?передвижения ?колесо, ?масса крана? альфа,

т ? ? ?ного ??????????????? кН ?m , т ? т

? ? ?подъема?тележки?крана? ? к ? ------

? ? ? ? ? ? ? ? млн. т

? ? ? ? ? ??????????????????????????????

? ? ? ? ? ? не более

???????????????????????????????????????????????????????????????????????????

5 ? 10,5 ? 12,5 ? 0,16; ? 0,40; ?1,6; ? 70 ? 13,5 ? 2,2

???????? ? 0,32 ? 0,63 ?2,0; ??????????????????????????????

? 16,5 ? ? ? ?2,5 ? 85 ? 18,0 ? 3,0

???????? ? ????????? ??????????????????????????????

? 22,5 ? ? ? 0,63 ? ? 100 ? 25,0 ? 4,0

???????? ? ? ? ??????????????????????????????

? 28,5 ? ? ? ? ? 115 ? 31,0 ? 5,0

???????? ? ? ? ??????????????????????????????

? 34,5 ? ? ? ? ? 135 ? 37,0 ? 5,9

??????????????? ? ????????? ??????????????????????????????

8 ? 10,5 ? ? ? 0,40; ? ? 95 ? 15,5 ? 1,6

???????? ? ? 0,63 ? ??????????????????????????????

? 16,5 ? ? ? ? ? 110 ? 20,0 ? 2,0

???????? ? ????????? ??????????????????????????????

? 22,5 ? ? ? 0,63 ? ? 125 ? 26,5 ? 2,7

???????? ? ? ? ??????????????????????????????

? 28,5 ? ? ? ? ? 145 ? 33,5 ? 3,4

???????? ? ? ? ??????????????????????????????

? 34,5 ? ? ? ? ? 165 ? 41,5 ? 4,2

??????????????? ? ????????? ??????????????????????????????

12,5 ? 10,5 ? ? ? 0,40; ? ? 120 ? 18,5 ? 1,2

???????? ? ? 0,63 ? ??????????????????????????????

? 16,5 ? ? ? ? ? 135 ? 23,0 ? 1,5

???????? ? ????????? ??????????????????????????????

? 22,5 ? ? ? 0,63 ? ? 145 ? 29,5 ? 1,9

???????? ? ? ? ??????????????????????????????

? 28,5 ? ? ? ? ? 165 ? 38,0 ? 2,4

???????? ? ? ? ??????????????????????????????

? 34,5 ? ? ? ? ? 195 ? 48,0 ? 3,1

??????????????? ????????????????????????????????????????????????????

20 ? 10,5 ? ?0,125; ? 0,40; ?1,6; ? 175 ? 23,5 ? 0,9

???????? ? 0,25 ? 0,63 ?2,0 ??????????????????????????????

? 16,5 ? ? ? ? ? 195 ? 28,5 ? 1,1

???????? ? ????????? ??????????????????????????????

? 22,5 ? ? ? 0,63 ? ? 220 ? 36,0 ? 1,4

???????? ? ? ? ??????????????????????????????

? 28,5 ? ? ? ? ? 255 ? 46,5 ? 1,9

???????? ? ? ? ??????????????????????????????

? 34,5 ? ? ? ? ? 285 ? 57,5 ? 2,3

??????????????? ? ????????? ??????????????????????????????

32 ? 10,5 ? ? ? 0,40; ? ? 255 ? 35,0 ? 0,9

???????? ? ? 0,63 ? ??????????????????????????????

? 16,5 ? ? ? ? ? 280 ? 42,5 ? 1,1

???????? ? ????????? ??????????????????????????????

? 22,5 ? ? ? 0,63 ? ? 315 ? 52,0 ? 1,3

???????? ? ? ? ??????????????????????????????

? 28,5 ? ? ? ? ? 345 ? 62,0 ? 1,6

???????? ? ? ? ??????????????????????????????

? 34,5 ? ? ? ? ? 380 ? 73,0 ? 1,8

??????????????? ????????????????? ??????????????????????????????

50 ? 10,5 ? ?0,125; ? 0,40; ? ? 375 ? 49,0 ? 3,0

???????? ?0,200 ? 0,63 ? ??????????????????????????????

? 16,5 ? ? ? ? ? 430 ? 58,0 ? 3,0

???????? ? ????????? ??????????????????????????????

? 22,5 ? ? ? 0,63 ? ? 470 ? 69,0 ? 3,5

???????? ? ? ? ??????????????????????????????

? 28,5 ? ? ? ? ? 505 ? 79,0 ? 4,0

???????? ? ? ? ??????????????????????????????

? 34,5 ? ? ? ? ? 525 ? 86,0 ? 4,5

Примечания к табл. 1 - 3. 1. Нагрузки на ходовые колеса указаны для четырехколесных кранов. При этом приводными должны быть не более половины числа ходовых колес.

2. Значения массы, нагрузки на колесо и удельной массы указаны для кранов всех типов, оборудованных кабиной управления, установленной у края моста крана, а для кранов типов Н и Т - оборудованных площадками обслуживания. Для кранов в других исполнениях значения должны корректироваться в соответствии с обязательным Приложением 2.

5. Условное обозначение должно состоять из слова "Кран", обозначения типа и исполнения, значений грузоподъемности, пролета, высоты подъема, скоростей подъема и передвижения, климатического исполнения и обозначения настоящего стандарта.

Пример условного обозначения крана нормального типа, с управлением из кабины, грузоподъемностью главного подъема 32 т и вспомогательного подъема 5 т, пролетом 28,5 м, высотой главного подъема 12,5 м и вспомогательного подъема 20 м, скоростью главного подъема 0,16 м/с и вспомогательного подъема 0,2 м/с, скоростью передвижения тележки 0,63 м/с и передвижения крана 1,25 м/с, климатического исполнения У1:

Кран НБ 2-32/5-28,5-12,5/20-0,16/0,2-0,63-1,25-У1

ГОСТ 25711-83

6. Пролеты кранов типов Н и Т допускается уменьшать на значение, кратное 0,5 м.

ИС NORMPROD: примечание.

Взамен ГОСТ 8032-56 Постановлением Госстандарта СССР от 09.08.1984 N 2828 с 1 июля 1985 года введен в действие ГОСТ 8032-84.

7. Высота вспомогательного подъема должна выбираться из ряда R 40 по ГОСТ 8032-56, но она должна быть не менее главного подъема.

8. Допускаемые отклонения скоростей главного и вспомогательного подъемов и передвижения крана и тележки +/- 15%.

9. Для кранов с управлением с пола скорость передвижения крана не должна превышать 0,63, тележки - 0,50 м/с.

10. Скорость вспомогательного подъема должна выбираться из рядов, указанных в табл. 4.

Таблица 4

м/с

??????????????????????????????????????????????????????????????????

Тип ? Механизм подъема груза ? Механизм ? Механизм

крана ???????????????????????????????передвижения ?передвижения

? главный ?вспомогательный? крана ? тележки

??????????????????????????????????????????????????????????????????

О ?0,050; 0,063;? 0,125; 0,160; ?0,320; 0,400;?0,320; 0,400;

?0,080; 0,100;? 0,200; 0,250 ?0,630; 0,800;?0,500; 0,630

?0,125; 0,160 ? ?1,000; 1,250 ?

??????????????????????????????????????????????????????????????????

Н ?0,100; 0,125;? 0,125; 0,160; ?0,630; 1,000;?0,500; 0,630;

?0,160; 0,200 ? 0,200; 0,250 ?1,250; 1,600 ?0,800

??????????????????????????????????????????????????????????????????

Т ?0,125; 0,160;? 0,063; 0,080; ?1,000; 1,250;?0,630; 0,800;

?0,200; 0,250;? 0,100; 0,125; ?1,600; 2,000;?1,000

?0,320; 0,400 ? 0,160; 0,200 ?2,500 ?

11. Краны типа Н должны изготовляться не менее чем с одной площадкой обслуживания, типа Т - с двумя площадками обслуживания.

12. Краны грузоподъемностью 10, 16, 16/3,2 т должны изготовляться только для замены кранов в существующих зданиях или для установки в специальных зданиях, не предусмотренных ГОСТ 23837-79.

13. По согласованию между потребителем и предприятием-изготовителем, допускается изготовлять краны:

типа О - с площадками обслуживания;

типов О и Т грузоподъемностью 20, 32 и 50 т - с механизмом вспомогательного подъема, грузоподъемность которого должна соответствовать указанной в табл. 5, и типа Н грузоподъемностью 32 и 50 т - с механизмом вспомогательного подъема грузоподъемностью соответственно 8 и 12,5 т;

типа Н грузоподъемностью 16, 20, 32 и 50 т - без механизма вспомогательного подъема;

предназначенные для работы на открытом воздухе;

с кабиной, расположенной на участке пролета от ее допускаемого крайнего положения до центра пролета;

со скоростью и размерами, отличающимися от указанных в табл. 1 - 3, при этом пролеты кранов должны выбираться по ГОСТ 534-78, скорости подъема и передвижения - по табл. 4, а высота подъема - по табл. 6;

типов Н и Т с дистанционным управлением.

Таблица 5

??????????????????????????????????????????????????????????????????

Грузоподъемность, т

??????????????????????????????????????????????????????????????????

главного подъема ? вспомогательного подъема

??????????????????????????????????????????????????????????????????

16 ? 3,2

20 ? 5

32 ? 5; 8; 10

50 ? 10; 12,5

Таблица 6

??????????????????????????????????????????????????????????????????

Тип крана ? Высота подъема, м

??????????????????????????????????????????????????????????????????

О ?8; 12,5; 16; 20; 25

Н ?8; 12,5; 16; 20; 25; 36

Т ?8; 12,5; 16; 18; 22,4; 25; 36

Примечание. Допускаемое отклонение высоты подъема +/- 5%.

14. Состав параметров и размеров, подлежащих включению в технические условия на краны конкретных типоразмеров, кроме указанных в табл. 1 - 3, должен устанавливаться в зависимости от условий использования крана. При этом в таблицу параметров должна включаться графа "Код ОКП". Значения конструктивной и удельной масс должны определяться в соответствии с обязательным Приложением 2.

15. Коэффициент установленной мощности

для кранов типа О должен быть не более 1,4, для кранов типов Н и Т - не более 1,7.

Значения коэффициента установленной мощности должны определяться в соответствии с обязательным Приложением 3.

В технические условия на конкретные виды кранов следует дополнительно включать показатель удельного расхода энергии на условный цикл.

16. Тип кранового рельса должен выбираться в соответствии с обязательным Приложением 4.

При установке крана на одном пути с краном большей грузоподъемности тип кранового рельса должен назначаться по крану большей грузоподъемности.

17. Рекомендуемые сочетания режимных групп работы механизмов вспомогательного и главного подъемов приведены в справочном Приложении 5.

Приложение 1

Справочное

ХАРАКТЕРИСТИКА ИСПОЛЬЗОВАНИЯ КРАНОВ

??????????????????????????????????????????????????????????????????????????????????????????????????????????

Тип ? Показатели режима работы ?Число ?Относительная частота ? Использование кранов

крана? крана по ГОСТ 25546-82 ?часов ? подъемов грузов ?

?????????????????????????????????работы? от номинальной ?

?Группа?Число циклов ?Коэффици-?крана ? грузоподъемности ?

?режима?работы за срок?ент ?в год ? крана, % ?

? ?службы крана C?нагруже- ? ????????????????????????

? ? ?ния K ? ?до 0,2?св. 0,2?св. 0,6?

? ? ? р ? ?включ.?до 0,6 ?до 1,0 ?

? ? ? ? ? ?включ. ?включ. ?

??????????????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 ? ? ? ? ? ?

О ? 3К ?Св. 2,5 x 10 ?До 0,063 ?До 800? 94,5 ? - ? 5,5 ? Перегрузочные работы ограниченной

? ? 5 ? включ. ?включ.? ? ? ?интенсивности с регулярным

? ? до 5 x 10 ? ? ? ? ? ?перемещением относительно небольших

? ? включ. ? ? ? ? ? ?грузов - краны для работ в

? ? ? ? ? ? ? ?механических цехах, сборочных цехах

? ? ? ? ? ? ? ?и т.п.

? ??????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 ? ? ? ? ? ?

? ?Св. 6,3 x 10 ?Св. 0,125?До 200? 22 ? 68 ? 10 ? Перегрузочные работы ограниченной

? ? 5 ? до 0,25 ?включ.? ? ? ?интенсивности с относительно частым

? ?до 1,25 x 10 ? включ. ? ? ? ? ?перемещением грузов средней массы -

? ? включ. ? ? ? ? ? ?краны складов, оборудования, баз

? ? ? ? ? ? ? ?системы Сельхозтехники, Госснаба

??????????????????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 ? ? ? ? ? ?

Н ? 5К ? Св. 5 x 10 ?Св. 0,063? 2400 ? 64,5 ? 30 ? 5,5 ? Перегрузочные работы средней

? ? 6 ?до 0,125 ? ? ? ? ?интенсивности с относительно редким

? ? до 1 x 10 ? включ. ? ? ? ? ?перемещением грузов, близких к

? ? включ. ? ? ? ? ? ?номинальной грузоподъемности -

? ? ? ? ? ? ? ?технологические краны механических

? ? ? ? ? ? ? ?цехов, погрузочные краны заводов

? ? ? ? ? ? ? ?строительной индустрии и т.п.

? ??????????????????????????????????????????????????????????????????????????????????????????????

? ? 5? ? ? ? ? ?

? ?Св. 1,25 x 10 ?Св. 0,25 ? 600 ? - ? 70 ? 30 ? Перегрузочные работы ограниченной

? ? 5 ? до 0,5 ? ? ? ? ?интенсивности с относительно частым

? ? до 2,5 x 10 ? включ. ? ? ? ? ?перемещением грузов, близких к

? ? включ. ? ? ? ? ? ?номинальной грузоподъемности - краны

? ? ? ? ? ? ? ?контейнерных площадок промышленных

? ? ? ? ? ? ? ?предприятий, металлобаз и т.п.

??????????????????????????????????????????????????????????????????????????????????????????????????????????

? ? 6 ? ? ? ? ? ?

Т ? 7К ? Св. 1 x 10 ?Св. 0,25 ? 4000 ? - ? 70 ? 30 ? Перегрузочные работы высокой

? ? 6 ? до 0,5 ? ? ? ? ?интенсивности с относительно частым

? ? до 2 x 10 ? включ. ? ? ? ? ?перемещением грузов, близких

? ? включ. ? ? ? ? ? ?к номинальной грузоподъемности -

? ? ? ? ? ? ? ?краны металлургических производств,

? ? ? ? ? ? ? ?оборудованные навесными захватами

? ? ? ? ? ? ? ?и т.п.

? ??????????????????????????????????????????????????????????????????????????????????????????????

? ? 5 ? ? ? ? ? ?

? ? От 2,5 x 10 ? Св. 0,5 ? 1000 ? - ? - ? 100 ? Перегрузочные работы ограниченной

? ? 5 ? до 1,0 ? ? ? ? ?интенсивности с регулярным

? ? до 5 x 10 ? включ. ? ? ? ? ?перемещением грузов номинальной

? ? включ. ? ? ? ? ? ?грузоподъемности - технологические

? ? ? ? ? ? ? ?и специальные краны

Приложение 2

Обязательное

ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ КОНСТРУКТИВНОЙ

И УДЕЛЬНОЙ МАСС КРАНОВ

1. Определение конструктивной массы

1.1. Для кранов облегченного типа с основными параметрами и размерами по табл. 1 настоящего стандарта, но с управлением с пола и с площадками обслуживания значения конструктивной массы

корректируют.

При этом для кранов с управлением с пола значения массы уменьшают не менее чем на

; при оснащении их площадками обслуживания значения массы допускается увеличивать в соответствии с табл. 1.

Таблица 1

???????????????????????????????????????????????????????????????????????????

Пролет крана, м ?10,5?16,5?22,5?28,5?34,5

???????????????????????????????????????????????????????????????????????????

Допускаемое увеличение массы крана Дельта m , т ?0,75?0,90?1,05?1,20?1,35

к2 ? ? ? ? ?

1.2. При изготовлении кранов типов О и Т с механизмом вспомогательного подъема значение массы

допускается увеличивать на

в соответствии с табл. 2.

Таблица 2

???????????????????????????????????????????????????????????????????????????

Грузоподъемность ? Изменение массы крана, т, типов

вспомогательного ??????????????????????????????????????????????????????????

подъема, т ? О ? Н ? Т

??????????????????????????????????????????????????????????

? Дельта m' , ? Дельта m''', ? Дельта m'',

? к3 ? к3 ? к3

? не более ? не менее ? не более

???????????????????????????????????????????????????????????????????????????

3,2 ? 0,9 ? 1,0 ? -

5 ? 1,2 ? 1,6 ? 2,0

8 ? 1,8 ? 2,0 ? 2,5

10 ? 2,0 ? 2,2 ? 3,0

12,5 ? 2,6 ? 3,0 ? 3,5

1.3. При изготовлении кранов типа Н без вспомогательного подъема значение массы уменьшают на

в соответствии с табл. 2.

1.4. Допускается увеличивать массу для кранов всех типов:

предназначенных для работы на открытом воздухе - на

;

при установке кабины управления в центре моста - на

1.5. При корректировке массы значения

учитывают независимо друг от друга.

2. Определение удельной массы

2.1. Коэффициент удельной массы

в т/млн. т определяют по формуле

где

определяют, исходя из показателей режимной группы работы крана, и принимают равной для кранов типа О -

, типа Н -

и типа Т -

, где Q - номинальная грузоподъемность крана.

Приложение 3

Обязательное

ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ КОЭФФИЦИЕНТА УСТАНОВЛЕННОЙ МОЩНОСТИ

Коэффициент установленной мощности определяют по формуле

где

- мощность двигателя (двигателей) механизма главного подъема, кВт;

- мощность двигателя механизма передвижения грузовой тележки, кВт;

- мощность двигателя (двигателей) механизма передвижения крана, кВт.

Значения мощностей принимаются при относительной продолжительности включения ПВ = 40%.

- номинальная скорость главного подъема груза, м/с;

- номинальная скорость передвижения грузовой тележки, м/с;

- номинальная скорость передвижения крана, м/с;

Q - грузоподъемность крана по главному подъему, т;

10 - коэффициент для выражения единицы массы через единицу веса;

10Q - вес номинального груза, кН.

Приложение 4

Обязательное

ВЫБОР ТИПА КРАНОВОГО РЕЛЬСА

В ЗАВИСИМОСТИ ОТ НАГРУЗКИ НА ХОДОВЫЕ КОЛЕСА КРАНОВ

???????????????????????????????????????????????????????????????????????????

Тип ? Нагрузка на ходовое ? Тип рельса

крана? колесо, кН ??????????????????????????????????????????????

? ? железнодорожного ?кранового по ГОСТ 4121-76

???????????????????????????????????????????????????????????????????????????

О; Н ? До 300 включ. ?Р43 по ГОСТ 7173-54? КР 70

??????????????????????????????????????????????????????????????????????

? Св. 300 до 400 включ. ?Р50 по ГОСТ 7174-75? КР 70

??????????????????????????????????????????????????????????????????????

? Св. 400 ? - ? КР 80

???????????????????????????????????????????????????????????????????????????

Т ? До 200 включ. ?Р43 по ГОСТ 7173-54? КР 70

??????????????????????????????????????????????????????????????????????

? Св. 200 до 350 включ. ?Р50 по ГОСТ 7174-75? КР 70

??????????????????????????????????????????????????????????????????????

? Св. 350 ? - ? КР 80

Приложение 5

Справочное

РЕКОМЕНДУЕМЫЕ СОЧЕТАНИЯ РЕЖИМНЫХ ГРУПП РАБОТЫ МЕХАНИЗМОВ

ВСПОМОГАТЕЛЬНОГО И ГЛАВНОГО ПОДЪЕМОВ

??????????????????????????????????????????????????????????????????

Тип крана ? Главный подъем ?Вспомогательный подъем

??????????????????????????????????????????????????????????????????

О ? 3 ? 3

Н ? 4; 5 ? 3; 4; 5

Т ? 5; 6 ? 3; 4

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/25/gost_39594.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
