Документ введен в действие с 1 января 1982 года.
Взамен ГОСТ 7948-71.
Название документа
"ГОСТ 7948-80. Государственный стандарт Союза ССР. Отвесы стальные строительные. Технические условия"
(утв. Постановлением Госстроя СССР от 04.09.1980 N 136)

"ГОСТ 7948-80. Государственный стандарт Союза ССР. Отвесы стальные строительные. Технические условия"
(утв. Постановлением Госстроя СССР от 04.09.1980 N 136)


Утвержден и введен в действие
Постановлением Госстроя СССР
от 4 сентября 1980 г. N 136
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОТВЕСЫ СТАЛЬНЫЕ СТРОИТЕЛЬНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Steel construction plumb-lines. Specifications
ГОСТ 7948-80
Группа Ж36
ОКП 48 3328
Дата введения
1 января 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством строительного, дорожного и коммунального машиностроения.
Разработчики: А.И. Полунин (руководитель темы), Н.Н. Нечаева, Н.И. Федоров.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 04.09.1980 N 136.
3. Взамен ГОСТ 7948-71.
4. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на ? Номер ? Обозначение НТД, на ? Номер
который дана ссылка ? пункта ? который дана ссылка ? пункта
??????????????????????????????????????????????????????????????????
ГОСТ 8.051-81 ? 4.1 ?ГОСТ 1414-75 ? 2.2
ГОСТ 9.014-78 ? 5.2 ?ГОСТ 13837-79 ? 4.5
ГОСТ 9.301-86 ? 2.11 ?ГОСТ 15150-69 ? 5.3
ГОСТ 9.302-88 ? 4.4 ?ГОСТ 18088-83 ? 5.2
ГОСТ 9.303-84 ? 2.11 ?ГОСТ 21631-76 ? 2.4
ИС NORMPROD: примечание.
Взамен ГОСТ 380-88 Постановлением Госстандарта РФ от
02.06.1997 N 205 с 1 января 1998 года введен в действие
ГОСТ 380-94.
ГОСТ 380-88 ? 2.2 ?ОСТ 6-06-09-76 ? 2.3
ГОСТ 1050-88 ? 2.2 ? ?
5. Переиздание.
Настоящий стандарт распространяется на стальные отвесы, применяемые при производстве строительно-монтажных работ.
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Типоразмеры, основные размеры и масса отвесов должны соответствовать указанным в табл. 1 и на чертеже.
Таблица 1
Размеры в мм
??????????????????????????????????????????????????????????????????
Типоразмер ? D ? L ? Масса, кг,
? +/- 0,5 ? +/- 2 ? не более
? ? ?
??????????????????????????????????????????????????????????????????
ОТ50 ? 18 ? 39 ? 0,05
ОТ100 ? 18 ? 64 ? 0,1
ОТ200 ? 18 ? 114 ? 0,2
ОТ400 ? 30 ? 98 ? 0,4
ОТ600 ? 30 ? 132 ? 0,6
ОТ800 ? 30 ? 165 ? 0,8
ОТ1000 ? 38 ? 144 ? 1,0
ОТ1500 ? 38 ? 200 ? 1,5
Примечание. В таблице указана масса отвеса и его головки.

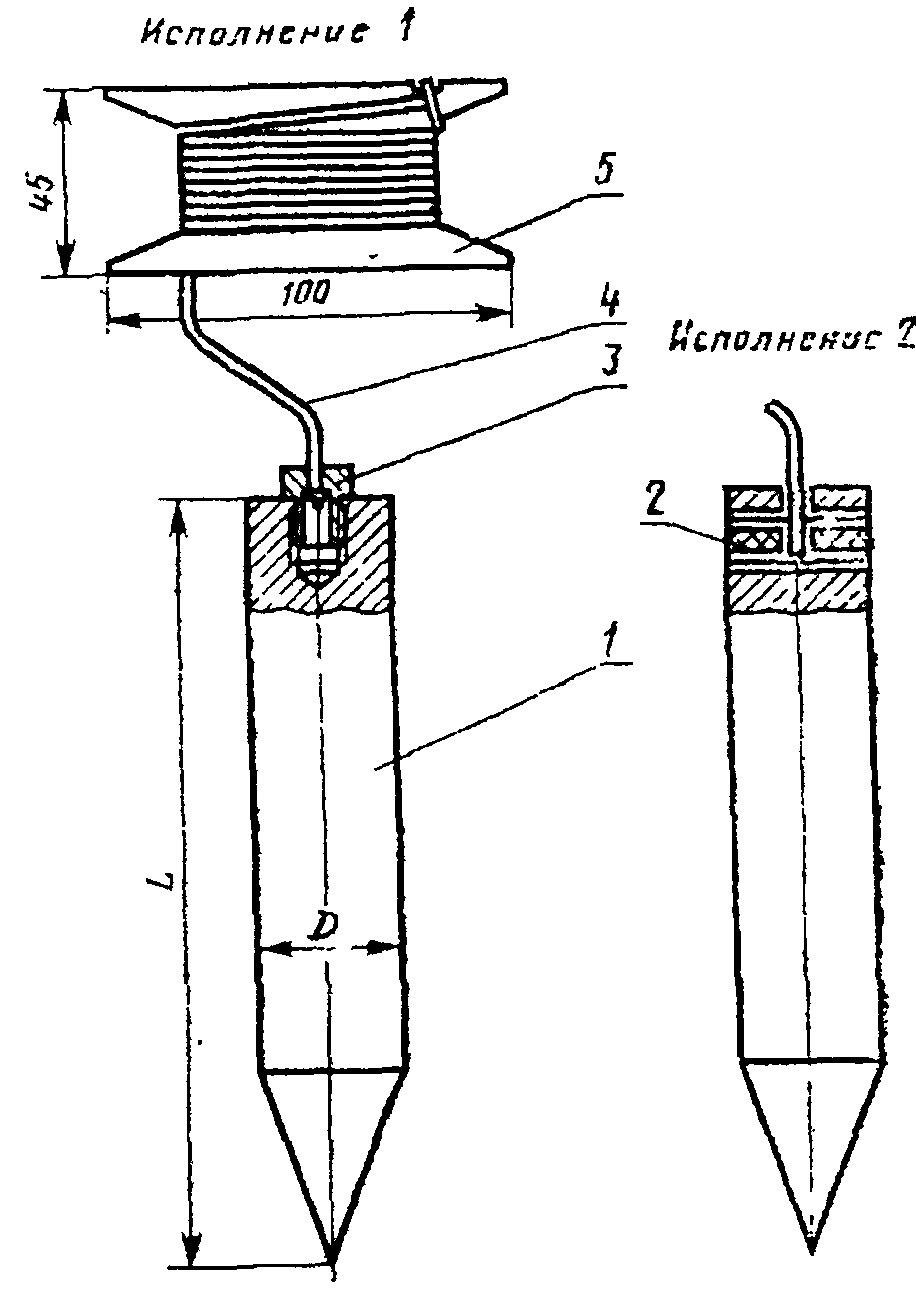

Отвес типа ОТ
1 - корпус; 2 - вставка; 3 - головка;
4 - шнур; 5 - планка.
1.2. Конструкция, размеры деталей отвесов и их масса приведены на черт. 1 - 4 Приложения.
Пример условного обозначения отвеса типоразмера ОТ50, исполнения 1:
Отвес ОТ50-1 ГОСТ 7948-80
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Отвесы должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам и образцам-эталонам, согласованным с базовой организацией по стандартизации и утвержденным в установленном порядке.
ИС NORMPROD: примечание.
Взамен ГОСТ 380-88 Постановлением Госстандарта РФ от 02.06.1997 N 205 с 1 января 1998 года введен в действие ГОСТ 380-94.
2.2. Корпуса и головки отвесов должны изготовляться из стали любой марки по ГОСТ 380, ГОСТ 1050 или ГОСТ 1414.
2.3. Вставки для отвесов исполнения 2 должны изготовляться из полиамида 6 по ОСТ 6-06-09 или других пластмасс, механические показатели которых не ниже, чем у полиамида 6.
2.4. Планки для отвесов должны изготовляться из алюминиевого листа марок АД0 или АД1 по ГОСТ 21631 толщиной 1,5 - 2 мм.
Допускается изготовлять планки из листа алюминия других марок, механические показатели которых не ниже, чем у листа марок АД0 или АД1.
2.5. Острые кромки планок должны быть притуплены.
2.6. Шнуры должны применяться трехпрядные капроновые или хлориновые диаметром:
1,8 мм - для отвесов типоразмеров ОТ50, ОТ100, ОТ200, ОТ400 и ОТ600.
3 мм - для отвесов типоразмеров ОТ800, ОТ1000, и ОТ1500.
Допускается применение шнуров из других материалов, механические показатели которых не ниже, чем у капроновых или хлориновых.
2.7. Длина шнура для отвесов должна быть не менее:
3 м - для отвесов типоразмеров ОТ50, ОТ100 и ОТ200;
5 м - " " " ОТ400 и ОТ600;
7 м - " " " ОТ800 и ОТ1000;
10 м - " " типоразмера ОТ1500.
2.8. Разрывная нагрузка шнура должна быть не менее десятикратной массы отвеса.
2.9. Отклонение от соосности конуса корпуса отвеса и отверстия для шнура не должно быть более 0,5 мм.
2.10. Конструкция отвеса должна обеспечивать возможность перемонтажа шнура в процессе эксплуатации инструмента.
2.11. Поверхности корпусов и головок отвесов должны быть хромированными или оцинкованными с покрытием толщиной 3 - 6 мкм или оксидированными.
Металлические и окисные покрытия - по ГОСТ 9.301, условия эксплуатации - по группе 2 ГОСТ 9.303.
2.12. Крепление шнура в головке или во вставке и на планке отвеса должно выдерживать усилие на разрыв не менее десятикратной массы отвеса.
3. ПРАВИЛА ПРИЕМКИ
3.1. Отвесы должны быть приняты техническим контролем предприятия-изготовителя.
3.2. Прием и поставку отвесов производят партиями.
Размер партии устанавливают соглашением сторон. Партия должна состоять из отвесов одного типоразмера, изготовленных из одинакового материала и по одной технологии.
3.3. Для проверки требований, изложенных в пп. 1.1, 2.1 (в части соответствия рабочим чертежам), 2.6 - 2.12, применяют двухступенчатый контроль, для чего от партии отбирают отвесы в выборку в соответствии с табл. 2.
Таблица 2
??????????????????????????????????????????????????????????????????
Объем партии?Ступень ?Объем одной?Объем двух ?Приемоч- ?Браковоч-
отвесов, шт.?контроля?выборки от-? выборок ?ное число?ное число
? ?весов, шт. ?отвесов, шт.? ?
??????????????????????????????????????????????????????????????????
51 - 90 ? Первая ? 8 ? 16 ? 0 ? 2
? Вторая ? 8 ? ? 1 ? 2
??????????????????????????????????????????????????????????????????
91 - 150 ? Первая ? 13 ? 26 ? 0 ? 3
? Вторая ? 13 ? ? 3 ? 4
??????????????????????????????????????????????????????????????????
151 - 280 ? Первая ? 20 ? 40 ? 1 ? 4
? Вторая ? 20 ? ? 4 ? 5
??????????????????????????????????????????????????????????????????
281 - 500 ? Первая ? 32 ? 64 ? 2 ? 5
? Вторая ? 32 ? ? 6 ? 7
??????????????????????????????????????????????????????????????????
501 - 1200 ? Первая ? 50 ? 100 ? 3 ? 7
? Вторая ? 50 ? ? 8 ? 9
3.4. Партию отвесов принимают, если количество дефектных отвесов в первой выборке меньше или равно приемочному числу, и бракуют без назначения второй выборки, если количество дефектных отвесов больше или равно браковочному числу.
Если количество дефектных отвесов в первой выборке больше приемочного числа, но меньше браковочного, проводят вторую выборку.
Партию отвесов принимают, если количество дефектных отвесов в двух выборках меньше или равно приемочному числу, и бракуют, если количество дефектных отвесов в двух выборках больше или равно браковочному числу.
3.5. Проверка отвесов на соответствие требованиям, приведенным в п. 2.1 (в части соответствия образцам-эталонам), должна проводиться методом сплошного контроля.
3.6. Потребитель имеет право проводить контрольную проверку качества отвесов, применяя при этом методы испытаний, указанные в настоящем стандарте.
4. МЕТОДЫ ИСПЫТАНИЙ
4.1. Размеры отвесов и их деталей должны проверяться с помощью измерительных средств, погрешности измерения которых не превышают:
значений, указанных в ГОСТ 8.051, - для линейных размеров (за исключением длины шнура);
35% от допуска на контролируемый размер - для угловых размеров;
25% от допуска на контролируемый размер - для отклонения формы и расположения поверхностей;
2% от длины шнура.
4.2. Массу отвесов следует определять взвешиванием на весах.
4.3. Сплошной контроль должен осуществляться визуально - методом сравнения с образцами-эталонами.
4.4. Контроль металлических и окисных покрытий - по ГОСТ 9.302.
4.5. Для определения прочности шнура и прочности закрепления шнура в головке или во вставке отвеса и на планке проводят статические испытания.
Статические испытания проводят равномерным приложением нагрузки, равной десятикратной массе отвеса, с выдержкой под ней не менее 2 мин. Величина нагрузки должна измеряться динамометром по ГОСТ 13837 или приложением тарированного груза.
5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. На корпусе каждого отвеса должны быть нанесены:
товарный знак предприятия-изготовителя;
типоразмер отвеса;
цена отвеса (при изготовлении отвеса для розничной торговли).
Примечание. Способ нанесения указанных маркировочных знаков должен обеспечивать их сохранность.
5.2. Упаковка и транспортирование отвесов - по ГОСТ 18088.
Допускается другая упаковка, обеспечивающая сохранность отвесов от механических повреждений и воздействия влаги во время транспортирования и хранения.
При окисном покрытии отвесы подвергают консервации по ГОСТ 9.014. Срок действия консервации - 1 год.
При этом корпус отвеса и планку со шнуром упаковывают раздельно.
5.3. Условия хранения отвесов - по группе С ГОСТ 15150.
Приложение
Рекомендуемое
КОНСТРУКЦИЯ И РАЗМЕРЫ ДЕТАЛЕЙ ОТВЕСОВ
Корпус
Исполнение 1
Черт. 1
Таблица 1
??????????????????????????????????????????????????????????????????
Типораз- ?ОТ 50?ОТ 100?ОТ 200?ОТ 400?ОТ 600?ОТ 800?ОТ 1000?ОТ 1500
мер отве-? ? ? ? ? ? ? ?
сов ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Масса, ?0,03 ? 0,08 ? 0,13 ? 0,38 ? 0,58 ? 0,78 ? 0,98 ? 1,42
кг, не ? ? ? ? ? ? ? ?
более ? ? ? ? ? ? ? ?
Исполнение 2
Черт. 2
Таблица 2
??????????????????????????????????????????????????????????????????
Типораз- ?ОТ 50?ОТ 100?ОТ 200?ОТ 400?ОТ 600?ОТ 800?ОТ 1000?ОТ 1500
мер отве-? ? ? ? ? ? ? ?
сов ? ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????
d, мм ? 2,5 ? 2,5 ? 2,5 ? 2,5 ? 2,5 ? 3,5 ? 3,5 ? 3,5
?????????????????????????????????????????????????????????????????
Масса, ?0,034? 0,084? 0,184? 0,375? 0,573? 0,773? 0,970 ? 1,466
кг, не ? ? ? ? ? ? ? ?
более ? ? ? ? ? ? ? ?
Головка
Черт. 3
Таблица 3
??????????????????????????????????????????????????????????????????
Типораз- ?ОТ 50?ОТ 100?ОТ 200?ОТ 400?ОТ 600?ОТ 800?ОТ 1000?ОТ 1500
мер отве-? ? ? ? ? ? ? ?
сов ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
d, мм ? 2,5 ? 2,5 ? 2,5 ? 2,5 ? 2,5 ? 3,5 ? 3,5 ? 3,5
Масса - 0,02 кг, не более.
Вставка
Черт. 4
Таблица 4
??????????????????????????????????????????????????????????????????
Типораз- ?ОТ 50?ОТ 100?ОТ 200?ОТ 400?ОТ 600?ОТ 800?ОТ 1000?ОТ 1500
мер отве-? ? ? ? ? ? ? ?
сов ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
d, мм ? 2,5 ? 2,5 ? 2,5 ? 2,5 ? 2,5 ? 3,5 ? 3,5 ? 3,5
??????????????????????????????????????????????????????????????????
L, мм ? 18 ? 18 ? 18 ? 30 ? 30 ? 30 ? 38 ? 38
Масса - 0,005 кг, не более.
