"ГОСТ 22690.4-77. Государственный стандарт Союза ССР. Бетон тяжелый. Метод определения прочности скалыванием ребра конструкции"
(введен в действие Постановлением Госстроя СССР от 22.08.1977 N 128)

Постановлением Государственного комитета Совета Министров СССР по делам строительства от 22 августа 1977 г. N 128 срок введения установлен

Переиздание. Ноябрь 1981 г.

Настоящий стандарт распространяется на тяжелый бетон и устанавливает метод определения прочности на сжатие по величине усилия, необходимого для скалывания участка бетона на ребре конструкции. Метод применим для определения прочности бетона в диапазоне 100 - 700 кгс/см².

1.1. Общие требования к методу определения прочности бетона на сжатие скалыванием ребра конструкции - по ГОСТ 22690.0-77.

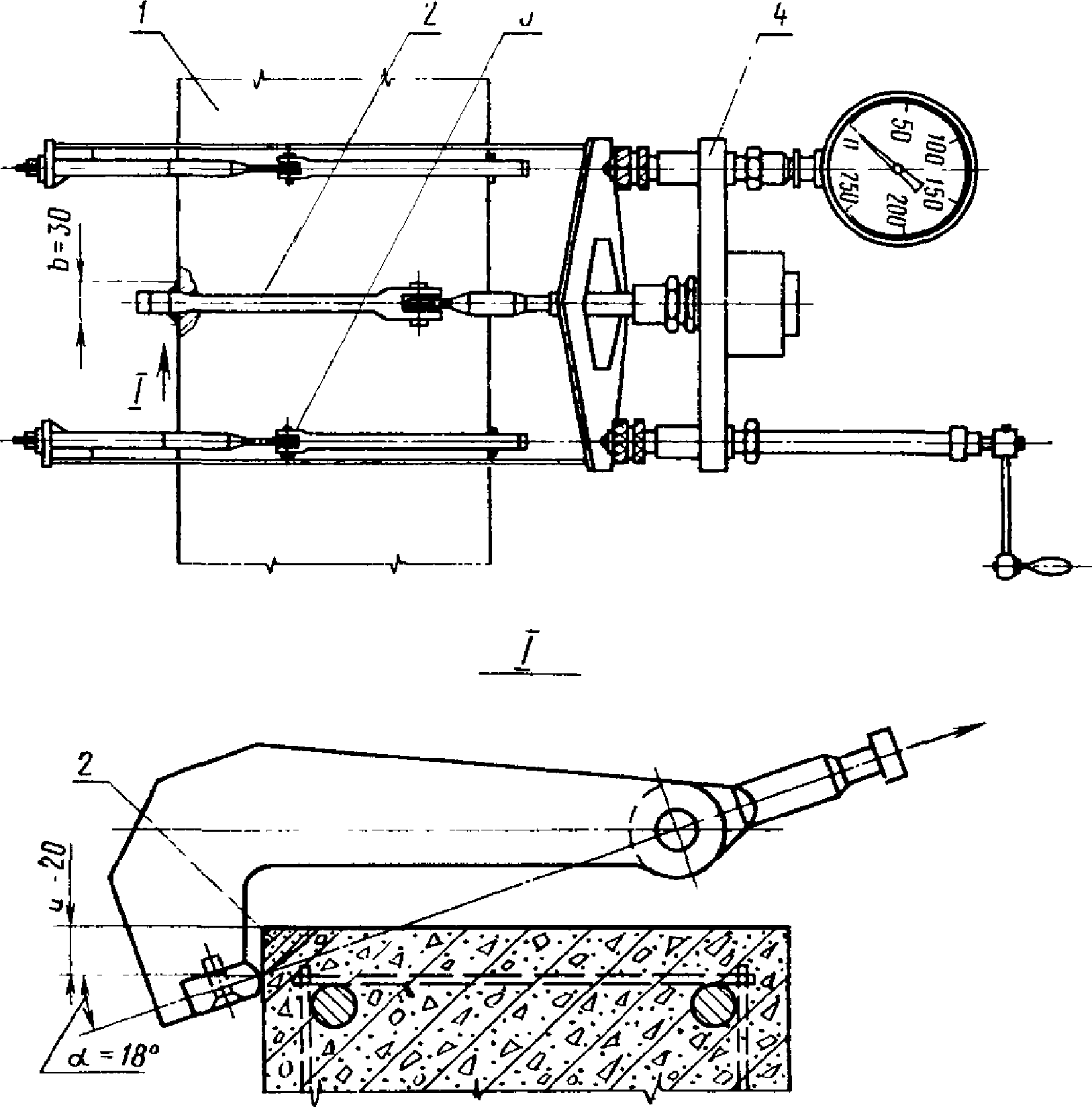

2.1. Для проведения испытания применяют прибор ГПНВ-5 и специальное устройство (см. чертеж), которые должны обеспечивать:

глубину скалывания (расстояние от грани конструкции до места приложения нагрузки) a = 20 мм;

длину нагружаемого участка b = 30 мм; угол между линией действия нагрузки и нормалью к нагружаемой поверхности конструкции ;

максимальное усилие скалывания - 5000 кгс;

увеличение нагрузки со скоростью не более 100 кгс/с;

измерение усилия скалывания с погрешностью не более +/- 5%.

Допускается применять приборы и устройства для захвата ребра конструкции других типов, удовлетворяющих указанным требованиям.

3.1. Испытания проводят на участке конструкции толщиной не менее 150 мм и ограниченном перпендикулярными друг к другу плоскими гранями. На каждом участке конструкции проводят не менее двух испытаний. При этом расстояния между центрами приложения нагрузки должны быть не менее 200 мм.

На образце проводят по одному испытанию на каждом боковом ребре. Затем образец испытывают на прессе. При этом результаты испытаний увеличивают на 5%.

3.2. На участке испытания не должно быть трещин, околов бетона, наплывов или раковин высотой (глубиной) более 5 мм.

3.3. Испытания проводят в последовательности:

на поверхности ребра отмечают расстояние a, закрепляют на конструкции устройство для захвата ее ребра и соединяют его с прибором ГПНВ-5 так, чтобы угол между направлением действия нагрузки и нормалью к нагружаемой поверхности конструкции составлял 18°;

увеличивают нагрузку со скоростью не более 100 кгс/с до скалывания бетона;

фиксируют усилие скалывания;

измеряют фактическую глубину скалывания.

4.1. Для испытываемого участка конструкции определяют среднюю величину усилия скалывания ребра конструкции.

4.2. Результаты испытаний не учитывают, если при скалывании бетона была обнажена арматура или фактическая глубина скалывания отличается от величины a более чем на 1 мм.

4.3. Прочность бетона на участке конструкции определяют по средней величине усилия скалывания, пользуясь градуировочной зависимостью "усилие скалывания ребра конструкции - прочность".
