Название документа
"ГОСТ 1757-76*. Государственный стандарт Союза ССР. Кирко-мотыги и кирки. Технические условия"
(введен в действие Постановлением Госстроя СССР от 31.12.1975 N 243)
(ред. от 01.05.1981)

"ГОСТ 1757-76*. Государственный стандарт Союза ССР. Кирко-мотыги и кирки. Технические условия"
(введен в действие Постановлением Госстроя СССР от 31.12.1975 N 243)
(ред. от 01.05.1981)


Введен в действие
Постановлением Государственного
комитета Совета Министров СССР
по делам строительства
от 31 декабря 1975 г. N 243
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КИРКО-МОТЫГИ И КИРКИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Pickaxes and picks. Specifications
ГОСТ 1757-76*
Список изменяющих документов
(в ред. Изменения N 1, утв. в мае 1981 г.)
Взамен
ГОСТ 1757-42
Группа Ж36
ОКП 48 3320
Постановлением Государственного комитета Совета Министров СССР по делам строительства от 31 декабря 1975 г. N 243 срок введения установлен
с 1 января 1977 года
* Переиздание (февраль 1987 г.) с Изменением N 1, утвержденным в мае 1981 г. (ИУС 8-81).
Настоящий стандарт распространяется на кирко-мотыги и кирки, применяемые для разработки грунтов.
1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
1.1. Кирко-мотыги и кирки должны изготавливаться следующих типов:
КМ - кирко-мотыга;
КД - кирка двусторонняя;
КО - кирка односторонняя.

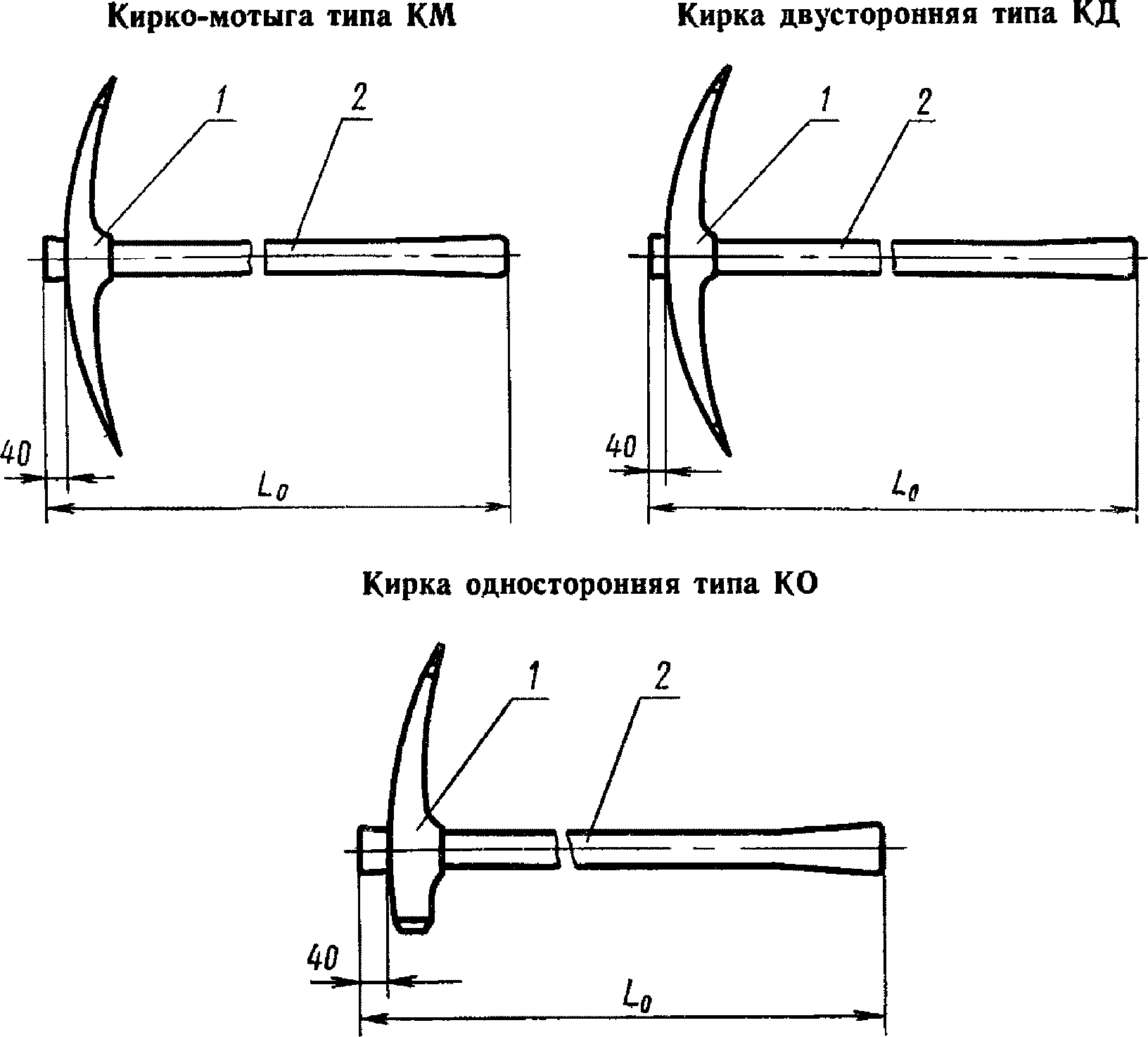

1.2. Размеры кирко-мотыг и кирок в сборе с ручками, их типоразмеры, условные обозначения и масса должны соответствовать указанным на чертеже и в табл. 1.
1 - корпус; 2 - ручка
Таблица 1
Наименование изделия
Типоразмер
L0, мм
Тип ручки
Масса, кг, не более
Кирко-мотыга
КМ1
860
1
2,60
КМ2
2
3,60
920
3
3,60
Кирка двусторонняя
КД1
860
1
2,25
КД2
2
3,40
920
3
3,46
Кирка односторонняя
КО1
860
1
1,95
КО2
2
2,70
920
3
2,76
Основные (обязательные) размеры корпусов кирко-мотыг и кирок, а также ручек приведены на черт. 1 - 4 и в табл. 1 - 4 приложения к настоящему стандарту.
Пример условного обозначения кирко-мотыг типоразмера КМ1 с ручкой типа 1:
Кирко-мотыга КМ1 - 1 ГОСТ 1757-76
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Кирко-мотыги и кирки должны изготавливаться в соответствии с требованиями настоящего стандарта по рабочим чертежам и образцам-эталонам, согласованным и утвержденным в установленном порядке.
ИС NORMPROD: примечание.
Взамен ГОСТ 7505-74 Постановлением Госстандарта СССР от 21.09.1989 N 2815 с 1 июля 1990 года введен в действие ГОСТ 7505-89.
2.2. Предельные отклонения размеров деталей кирко-мотыг и кирок, не указанные на чертежах и в таблицах настоящего стандарта, должны соответствовать:
корпус - II классу точности по ГОСТ 7505-74;
ручка - по ГОСТ 6449.5-82.
2.1, 2.2. (Измененная редакция, Изм. N 1).
2.3. Корпуса кирко-мотыг и кирок должны изготавливаться в климатическом исполнении У, категории 1 по ГОСТ 15150-69.
2.4. Материалы для деталей кирко-мотыг и кирок должны соответствовать указанным в табл. 2.
Таблица 2
Наименование детали
Материал
ИС NORMPROD: примечание.
Взамен ГОСТ 1050-74 Постановлением Госстандарта СССР от 24.11.1988 N 3811 с 1 января 1991 года введен в действие ГОСТ 1050-88.
Корпус
Сталь марок 45, 50 по ГОСТ 1050-74
Ручка
Пиломатериалы лиственных пород I-го сорта:
граб, бук, береза, ясень или вяз по ГОСТ 2695-83
2.5. Корпуса кирко-мотыг и кирок должны изготавливаться методом ковки. Поковки должны соответствовать группе I по ГОСТ 8479-70.
2.6. Рабочие концы кирко-мотыг и кирок на длине не менее 70 и не более 100 мм и обушок кирки типа КО на длине не менее 5 и не более 20 мм должны быть термически обработаны и иметь твердость 42 ... 50 HRCэ.
(Измененная редакция, Изм. N 1).
2.7. (Исключен, Изм. N 1).
2.8. Древесина для изготовления ручек должна быть здоровой, прямослойной, без трещин и червоточины. Остальные дефекты не должны превышать норм, установленных для пиломатериалов 1-го сорта по ГОСТ 2695-83. Влажность древесины не должна быть более 18%.
(Измененная редакция, Изм. N 1).
2.9. Отклонение волокон относительно оси ручки не должно быть более 20 мм на 1 м длины.
2.10. На ручке не допускаются сучки диаметром свыше 15 мм. Со стороны насадного конца ручки на расстоянии до 200 мм не должно быть более двух сучков, а с противоположного конца на расстоянии до 350 мм - не более трех сучков.
На остальной части ручки не должно быть более трех сучков диаметром свыше 6 мм.
Сучки должны быть здоровые, сросшиеся и несквозные, расположенные на расстоянии не менее 100 мм друг от друга. Допускается заделка гнезд сучков пробками из древесины той же породы, что и ручки, с применением влагостойкого клея.
Общее количество сучков и пробок на ручке не должно быть более пяти.
2.11. Корпуса кирко-мотыг и кирок должны иметь защитное покрытие Хим.Окс.прм по ГОСТ 9.306-85.
Окисное покрытие должно соответствовать ГОСТ 9.301-86, условия эксплуатации - группе 3 по ГОСТ 9.303-84.
Допускаются другие виды покрытий, в том числе лакокрасочные, обеспечивающие антикоррозионную стойкость кирко-мотыг и кирок.
2.12. Лакокрасочные покрытия должны соответствовать классу У по ГОСТ 9.032-74, условия эксплуатации - группе У1 по ГОСТ 9.104-79.
2.13. Ручки должны быть покрыты олифой оксоль по ГОСТ 190-78 с добавлением 10 - 12% охры по ОСТ 6-10-430-80.
3. ПРАВИЛА ПРИЕМКИ
3.1. Кирко-мотыги и кирки должны быть приняты техническим контролем предприятия-изготовителя.
3.2. Приемку и поставку кирко-мотыг и кирок производят партиями. Размер партии устанавливают соглашением сторон. В состав партии должны входить кирко-мотыги и кирки одного типоразмера.
3.3. Кирко-мотыги и кирки должны быть подвергнуты приемо-сдаточным испытаниям.
Приемо-сдаточные испытания заключаются в сплошном и выборочном контроле.
При сплошном контроле должна производиться проверка соответствия вида окраски корпусов и ручек кирко-мотыг и кирок требованиям пп. 2.11 и 2.13.
При выборочном контроле должна производиться проверка соответствия величин твердости термически обработанных корпусов, геометрических размеров и других показателей требованиям пп. 1.2; 2.1; 2.2; 2.3; 2.6; 2.8 - 2.10 и 2.12.
3.4. Для контрольной выборочной проверки от партии отбирают 2% кирко-мотыг или кирок, но не менее 5 шт.
3.5. Потребителю предоставляется право производить контрольную проверку соответствия кирко-мотыг и кирок требованиям настоящего стандарта.
3.6. Если при приемке отобранных кирко-мотыг или кирок хотя бы одна не будет соответствовать требованиям настоящего стандарта, следует производить повторную проверку двойного количества кирко-мотыг или кирок, взятых из проверяемой партии.
При неудовлетворительных результатах повторной проверки кирко-мотыги или кирки приемке не подлежат.
4. МЕТОДЫ ИСПЫТАНИЙ
4.1. Размер кирко-мотыг и кирок должны проверяться универсальным измерительным инструментом или шаблонами.
4.2. Внешний осмотр кирко-мотыг и кирок должен производиться визуально, методом сравнения их с эталонными образцами.
ИС NORMPROD: примечание.
Взамен ГОСТ 1050-74 Постановлением Госстандарта СССР от 24.11.1988 N 3811 с 1 января 1991 года введен в действие ГОСТ 1050-88.
ИС NORMPROD: примечание.
Взамен ГОСТ 380-71 в части марок и химического состава сталей Постановлением Госстандарта СССР от 30.03.88 N 924 с 1 января 1990 года введен в действие ГОСТ 380-88.
4.3. Испытания кирко-мотыг и кирок производят путем трехкратного удара обушком, кирочным или мотыжным концом о сталь марок Ст1, Ст2, Ст3 по ГОСТ 380-71 или марок 08кп, 10, 15 по ГОСТ 1050-74 толщиной не менее 5 мм.
При этом концы кирко-мотыг и кирок не должны иметь излома, выкрашивания или вмятин.
4.4. Определение твердости термически обработанных концов кирко-мотыг и кирок - по ГОСТ 9013-59.
4.5. Определение влажности древесины ручек кирко-мотыг и кирок - по ГОСТ 16483.7-71.
ИС NORMPROD: примечание.
Взамен ГОСТ 9.302-79 Постановлением Госстандарта СССР от 29.06.1988 N 2507 с 1 января 1990 года введен в действие ГОСТ 9.302-88.
4.6. Контроль защитного покрытия корпусов - по ГОСТ 9.032-74 для лакокрасочных покрытий, и по ГОСТ 9.302-79 - для металлических и неметаллических неорганических покрытий.
5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. На корпусе каждой кирко-мотыги и кирки должны быть нанесены:
а) товарный знак предприятия-изготовителя;
б) условное обозначение типоразмера кирко-мотыги или кирки;
в) цена кирко-мотыги или кирки (при изготовлении изделий для розничной торговли).
Примечание. Способ нанесения указанных маркировочных знаков должен обеспечивать сохранность в течение всего срока службы кирко-мотыг и кирок.
5.2. Кирко-мотыги и кирки должны поставляться в комплекте с ручками.
Упаковка корпусов и ручек должна производиться раздельно.
Упаковка корпусов должна соответствовать ГОСТ 18088-83.
Допускается по согласованию с потребителем поставка корпусов без ручек связками, масса которых не должна превышать 30 кг. Корпуса должны быть защищены от механических повреждений и коррозии при транспортировании и хранении.
5.3. Ручки, предварительно завернутые в оберточную бумагу по ГОСТ 8273-75, должны быть упакованы в деревянные обрешетки по ГОСТ 12082-82.
Допускается по согласованию с потребителем другая упаковка, обеспечивающая сохранность ручек от механических повреждений и воздействия влаги во время транспортирования и хранения.
5.4. Обрешетки должны быть обтянуты стальной проволокой по ГОСТ 3282-74.
(Измененная редакция, Изм. N 1).
5.5. Хранение кирко-мотыг и кирок должно соответствовать условиям хранения по группе C ГОСТ 15150-69.
6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
6.1. Изготовитель должен гарантировать соответствие кирко-мотыг и кирок требованиям настоящего стандарта при соблюдении условий транспортирования и хранения, установленных стандартом.
6.2. Гарантийный срок - 6 мес для корпусов и 3 мес для ручек кирко-мотыг и кирок со дня начала их эксплуатации.
Приложение
Обязательное

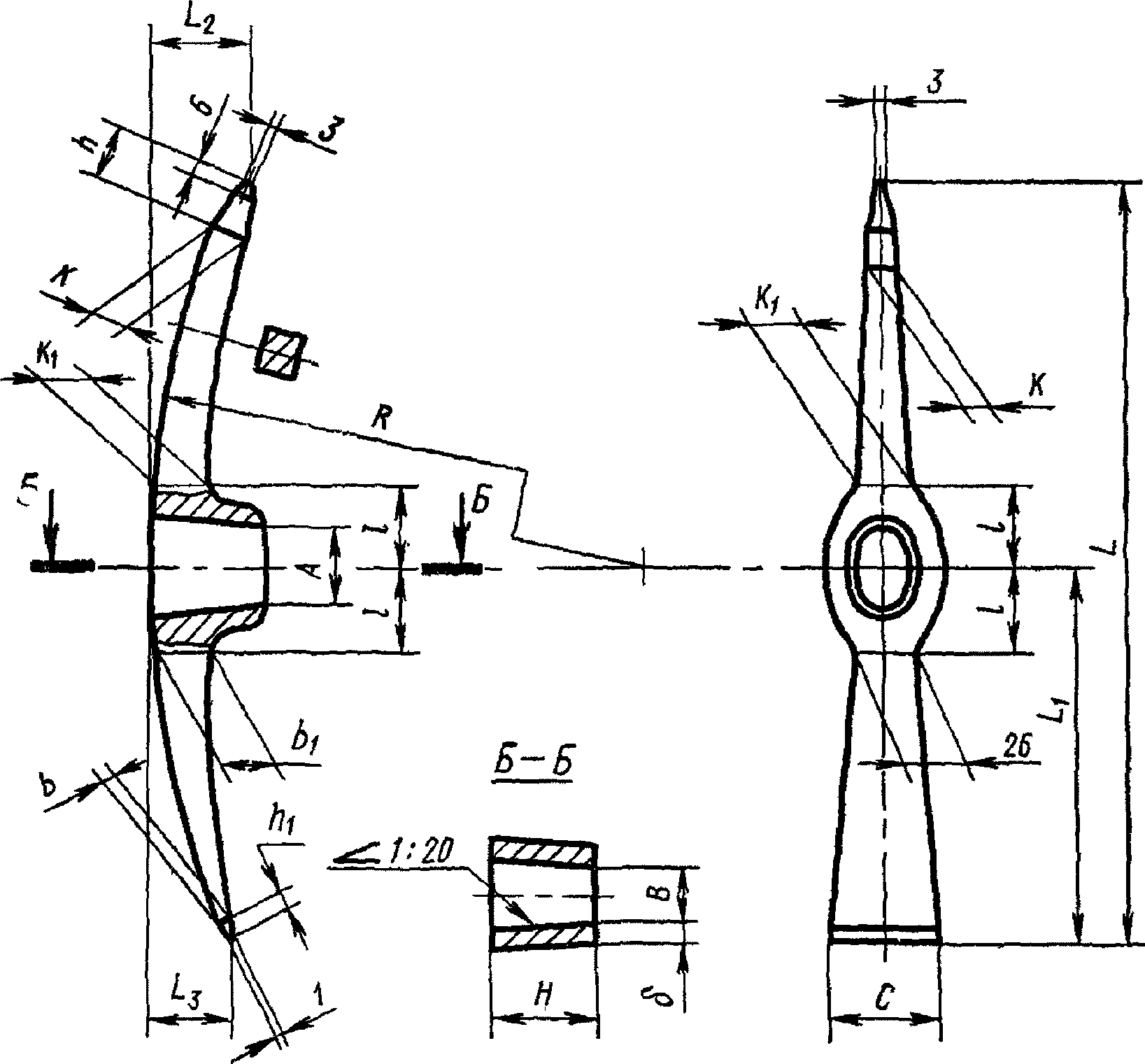

Корпус кирко-мотыги типа КМ
Черт. 1
Таблица 1
Размеры в мм
Типоразмер кирко-мотыги
A
B
C
L
H
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
КМ1
55
+/- 1,5
34
+/- 1,5
60
+/- 3
430
+10
50
+/- 2,5
КМ2
60
37
40
+/- 2
540
+/- 12
65
Продолжение табл. 1
Размеры в мм
Типоразмер кирко-мотыги
L1
L2
L3
R
b
b1
K
K1
l
h
h1
Масса, кг, не более
Номин.
Пред. откл.
КМ1
4,5
+1,5;
-0,5
210
57
48
500
5
26
14
22
45
30
7
1,75
КМ2
6,0
270
70
67
600
8
30
16
26
50
35
12
2,50

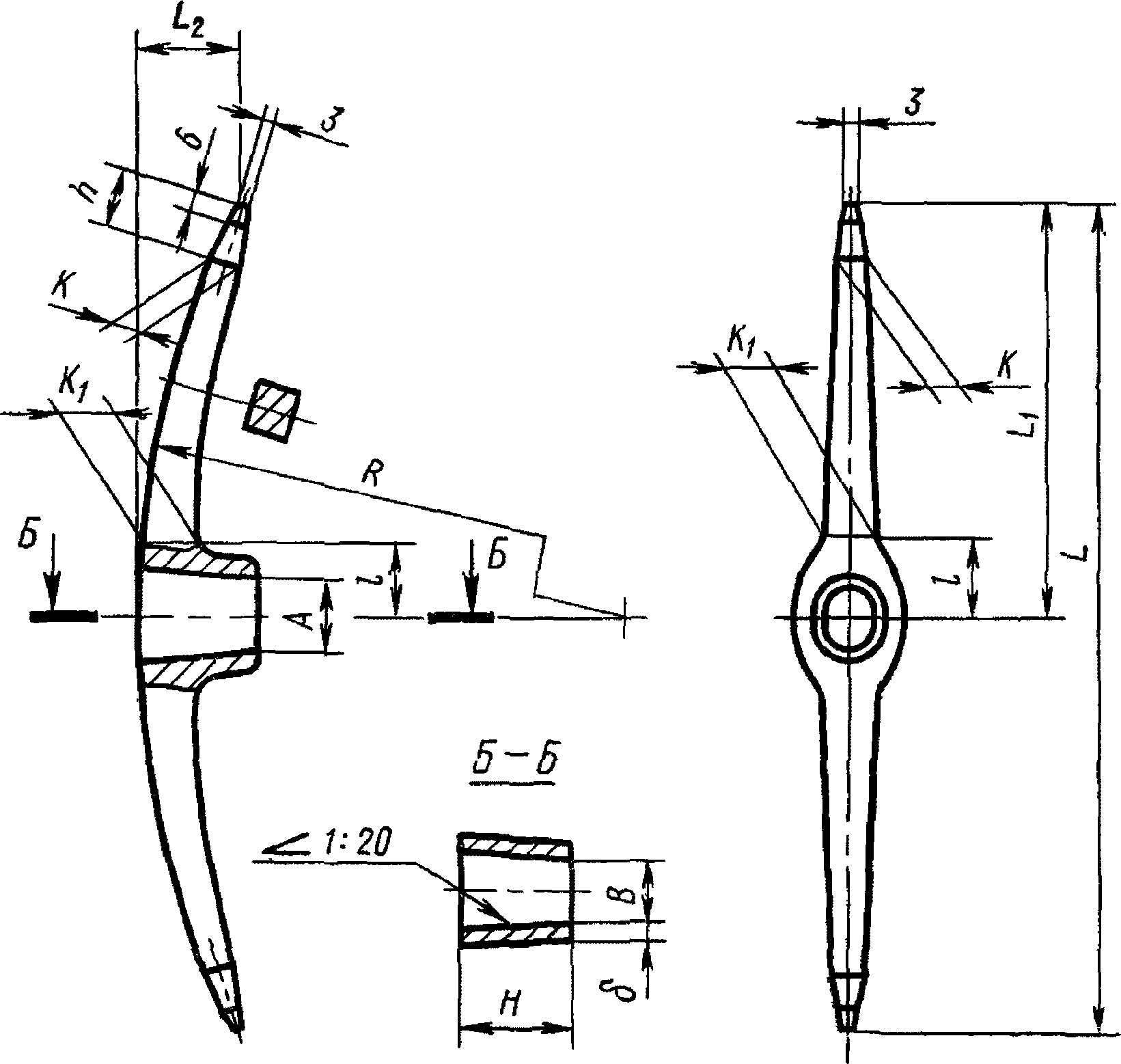

Корпус кирки типа КД
Черт. 2
Таблица 2
Размеры в мм
Типоразмер кирки
A
B
L
H
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
КД1
55
+/- 1,5
34
+/- 1,5
440
+/- 10
50
+/- 2,5
4,5
+1,5
-0,5
КД2
60
37
540
+/- 12
65
6,0
Продолжение табл. 2
Размеры в мм
Типоразмер кирки
L1
L2
R
K
K1
l
h
Масса, кг, не более
КД1
220
57
500
14
22
45
30
1,4
КД2
270
70
600
16
26
50
35
2,3

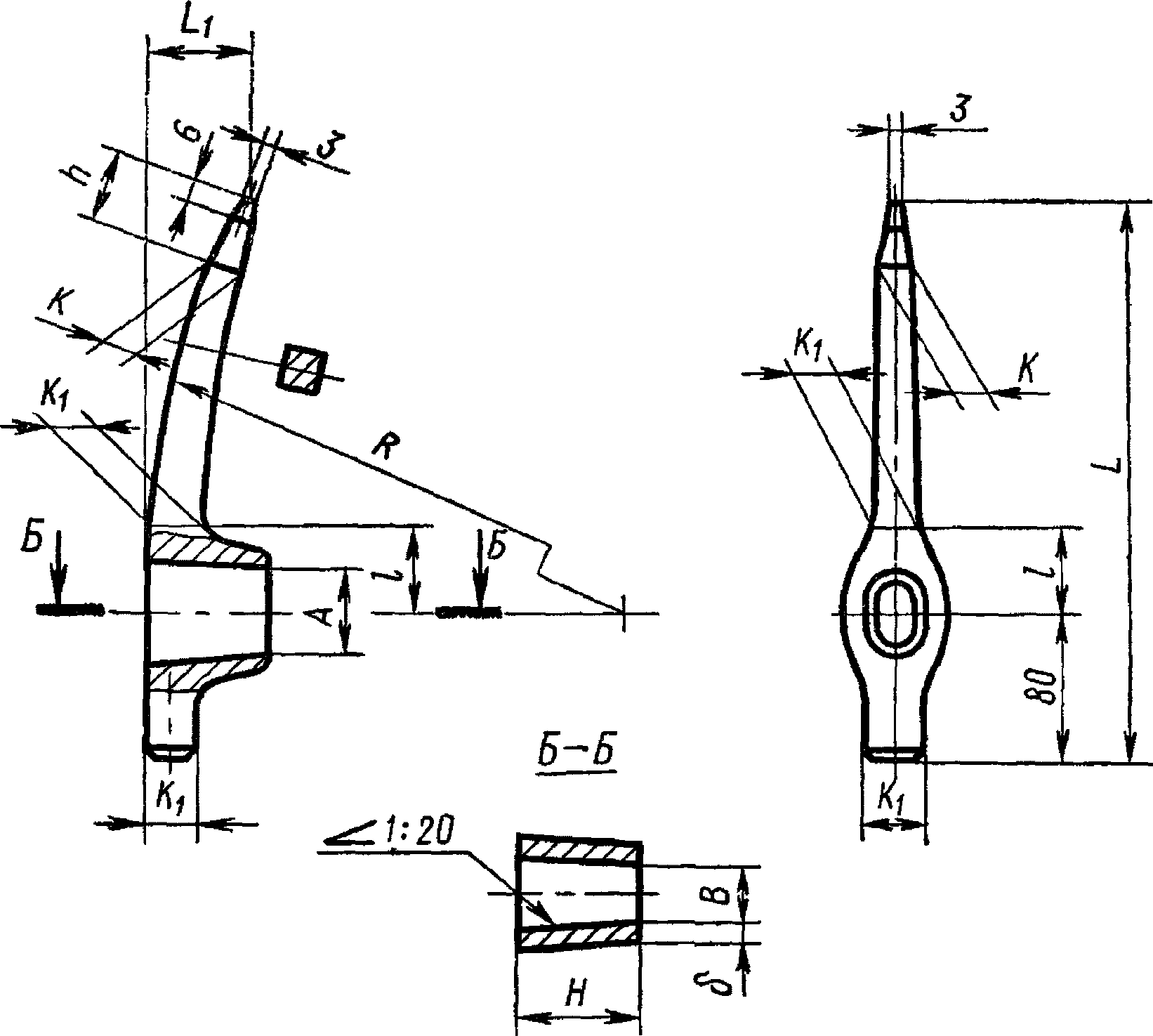

Корпус кирки типа КО
Черт. 3
Таблица 3
Размеры в мм
Типоразмер кирки
A
B
L
H
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
КО1
55
+/- 1,5
34
+/- 1,5
300
+/- 8
50
+/- 2,5
КО2
60
37
350
+/- 10
65
Продолжение табл. 3
Размеры в мм
Типоразмер кирки
L1
R
K
K1
l
h
Масса, кг, не более
Номин.
Пред. откл.
КО1
4,5
+1,5;
-0,5
57
500
14
22
45
30
1,1
КО2
6,0
70
600
16
26
50
35
1,6

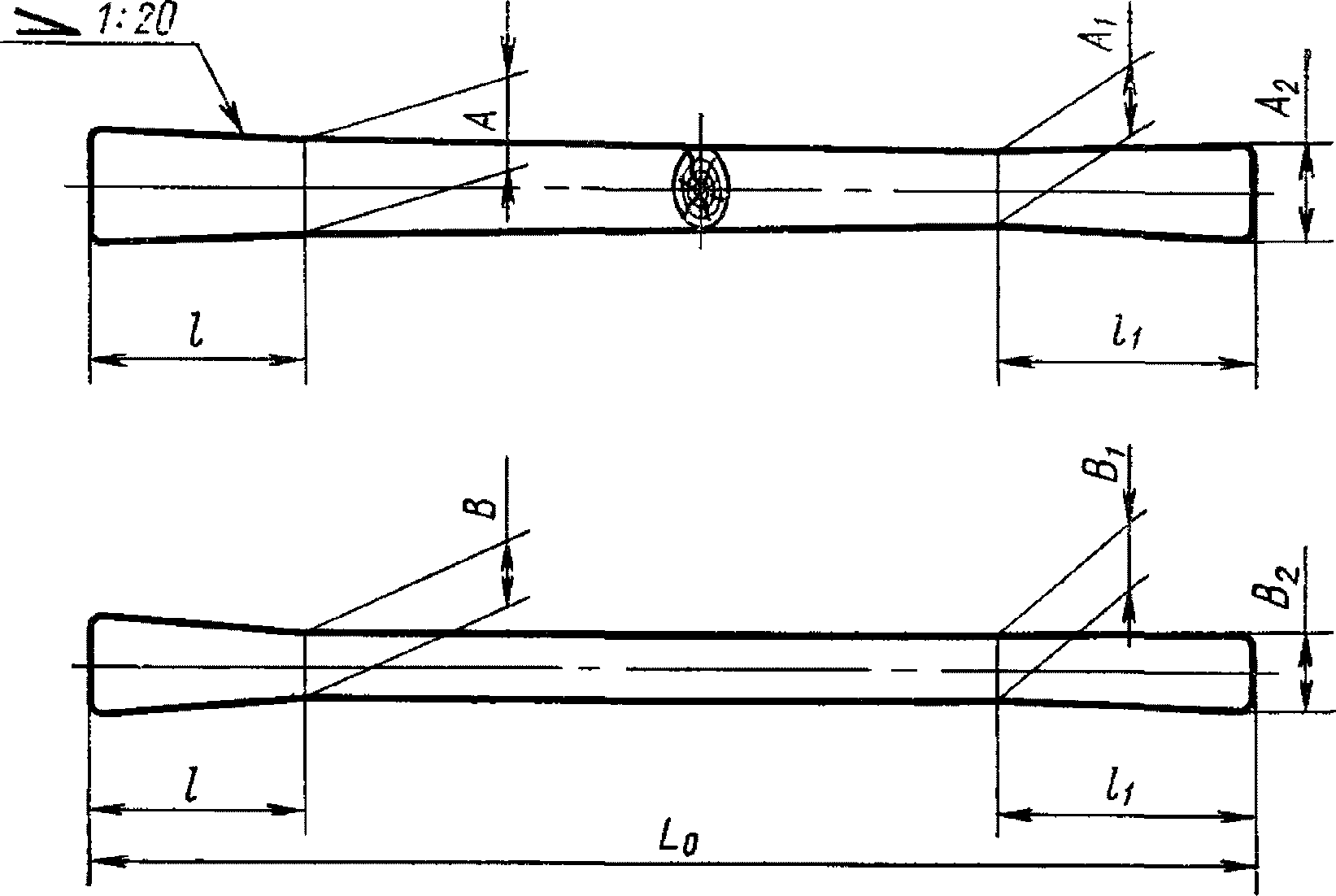

Ручка
Черт. 4
Таблица 4
Размеры в мм
Тип ручки
A
B
L0
A1
A2
B1
B2
l
l1
Масса, кг, не более
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
1
55
+2;
-1
34
+2;
-1
860
+/- 15
45
50
28
31
90
150
0,85
2
60
37
48
56
30
35
105
250
1,10
3
92,0
1,16
Пример условного обозначения ручки типа 1:
Ручка 1 ГОСТ 1757-76
