Название документа
"ГОСТ 8194-75*. Подкладки костыльного скрепления к железнодорожным рельсам типов Р65 и Р75. Конструкция и размеры"
(введен Постановлением Госстандарта СССР от 18.06.1975 N 1575)
(ред. от 31.01.1983)

"ГОСТ 8194-75*. Подкладки костыльного скрепления к железнодорожным рельсам типов Р65 и Р75. Конструкция и размеры"
(введен Постановлением Госстандарта СССР от 18.06.1975 N 1575)
(ред. от 31.01.1983)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 18 июня 1975 г. N 1575
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПОДКЛАДКИ КОСТЫЛЬНОГО СКРЕПЛЕНИЯ К ЖЕЛЕЗНОДОРОЖНЫМ
РЕЛЬСАМ ТИПОВ Р65 и Р75
КОНСТРУКЦИЯ И РАЗМЕРЫ
The plates of spike fastening for railway P65
and P75 rails. Design and dimensions
ГОСТ 8194-75*
Список изменяющих документов
(в ред. Изменения N 1, утв. в сентябре 1976 г.,
Изменения N 2, утв. в августе 1980 г.,
Изменения N 3, введенного в действие
Постановлением Госстандарта СССР
от 31.01.1983 N 578)
Группа В42
ОКП 11 3000
(код ОКП введен Изменением N 3, введенным в действие Постановлением Госстандарта СССР от 31.01.1983 N 578)
Взамен ГОСТ 8194-66
Срок введения в действие
с 1 января 1976 года
до 1 января 1983 года
Переиздание (апрель 1981 г.) с Изменениями N 1, 2, утвержденными в сентябре 1976 г., августе 1980 г. (ИУС 11-76, 11-80).
1. Настоящий стандарт распространяется на подкладки Д65 и СД65 и ДН65 костыльного скрепления к железнодорожным рельсам типов Р65 и Р75.
(в ред. Изменения N 3, введенного в действие Постановлением Госстандарта СССР от 31.01.1983 N 578)
2а. Подкладки Д65 N ДН65 применяются в рельсовых скреплениях на деревянных шпалах и брусьях и обеспечивают наклон рельсовых нитей внутрь колеи.
(п. 2а введен Изменением N 3, введенным в действие Постановлением Госстандарта СССР от 31.01.1983 N 578)
2. Подкладки СД65 применяются в конструкциях железнодорожного пути, где не требуется наклон рельсовых нитей.
Подкладки ДН65 применяются на кривых участках пути.
(абзац введен Изменением N 3, введенным в действие Постановлением Госстандарта СССР от 31.01.1983 N 578)
3. Конструкция и размеры подкладок Д65 должны соответствовать указанным на черт. 1, подкладок СД65 - на черт. 2, подкладок ДН65 - на черт. 3.
(в ред. Изменения N 3, введенного в действие Постановлением Госстандарта СССР от 31.01.1983 N 578)
(в ред. Изменения N 3, введенного в действие
Постановлением Госстандарта СССР от 31.01.1983 N 578)
Размеры отверстий указаны со стороны продавливания.

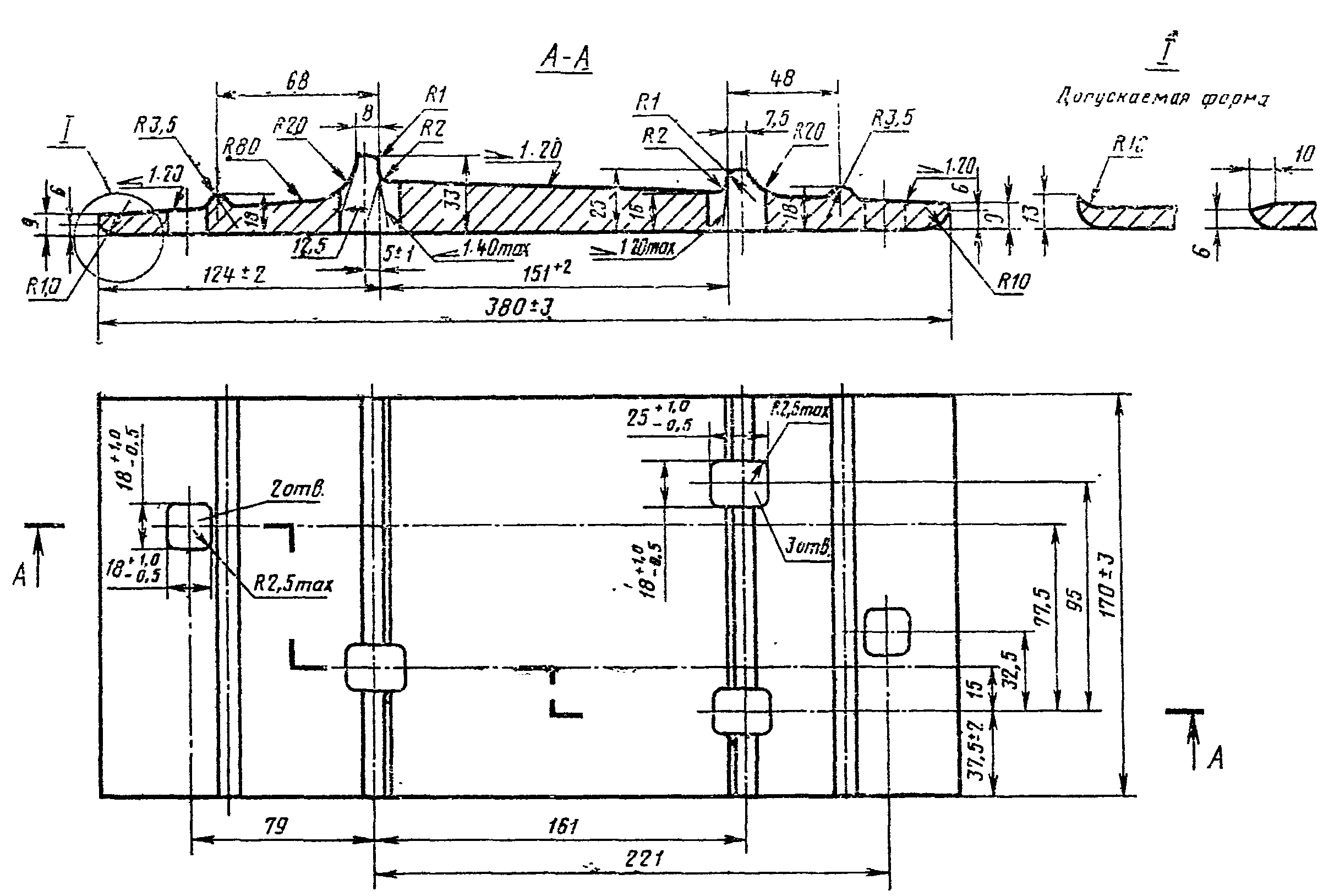

Черт. 1.
(в ред. Изменения N 3, введенного в действие
Постановлением Госстандарта СССР от 31.01.1983 N 578)
Размеры отверстий указаны со стороны продавливания.

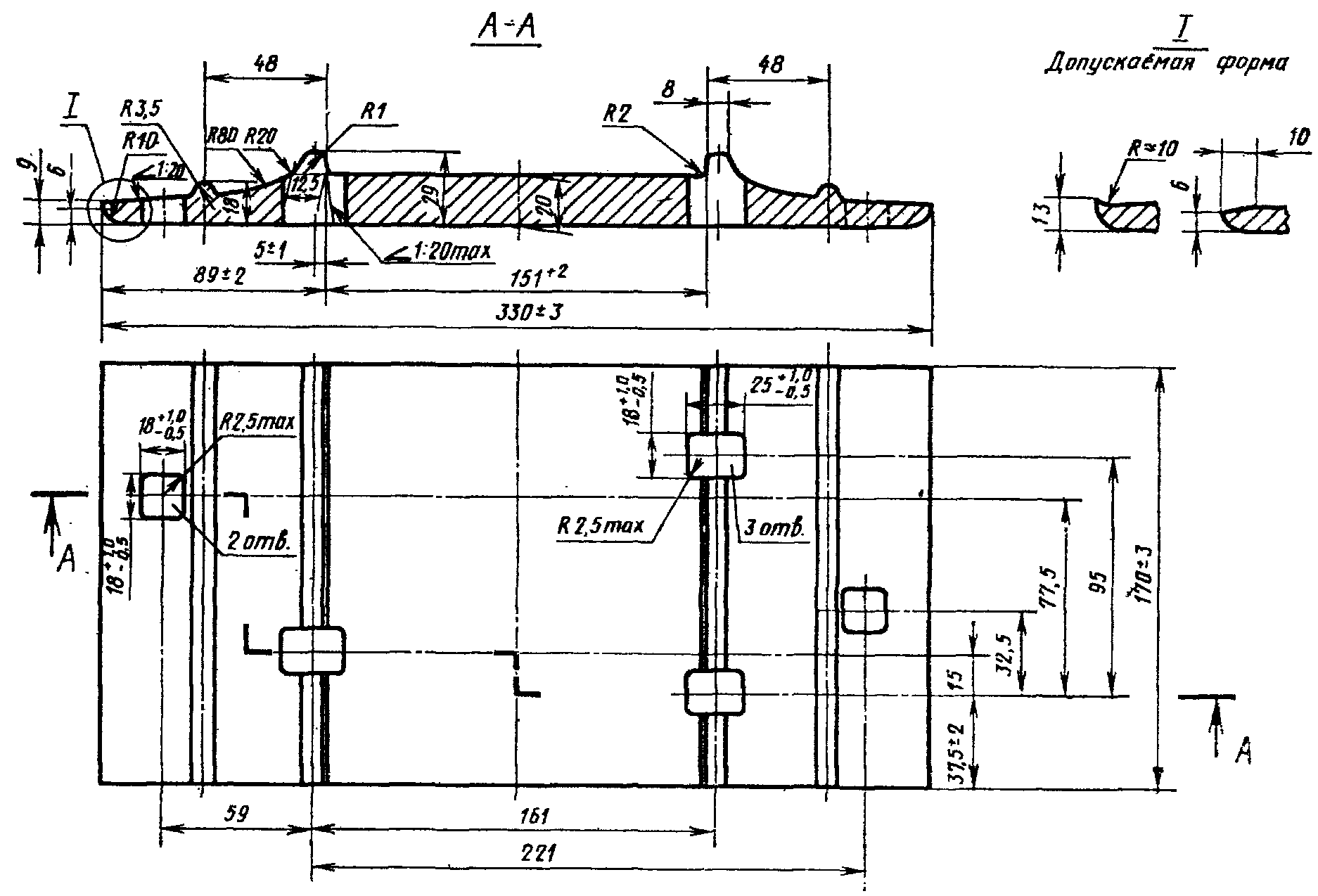

Черт. 2.

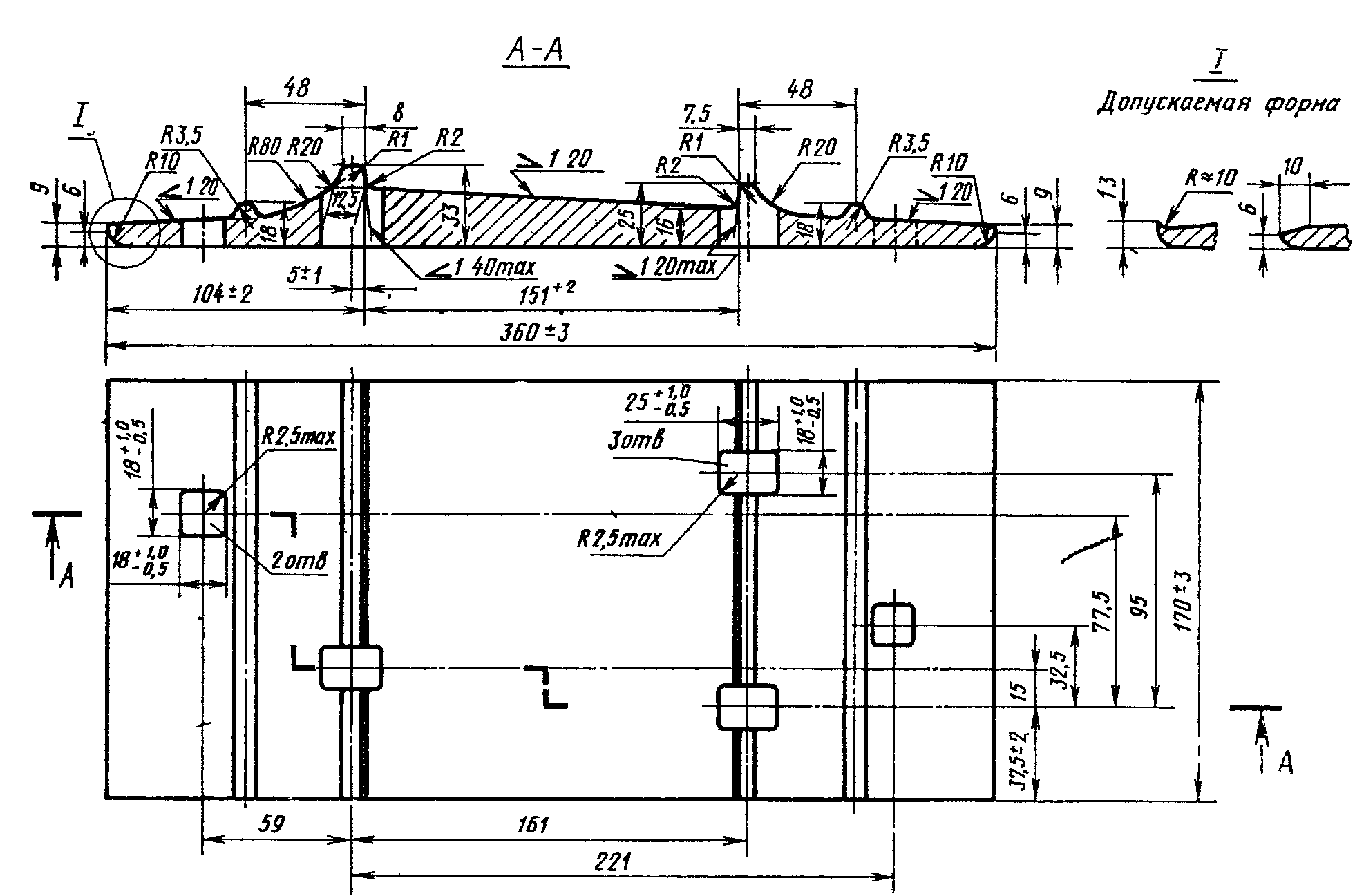

Черт. 3
(чертеж 3 введен Изменением N 3,
введенным в действие Постановлением
Госстандарта СССР от 31.01.1983 N 578)
Условное обозначение прокладки Д65:
Подкладка Д65 ГОСТ 8194-75
То же, подкладки СД65:
Подкладка СД65 ГОСТ 8194-75
(Измененная редакция, Изм. N 2).
То же, подкладки ДН65:
Подкладка ДН65 ГОСТ 8194-75
(условное обозначение введено Изменением N 3, введенным в действие Постановлением Госстандарта СССР от 31.01.1983 N 578)
4. Технические требования - по ГОСТ 3280-72.
(в ред. Изменения N 3, введенного в действие Постановлением Госстандарта СССР от 31.01.1983 N 578)
5. Масса подкладок указана в справочном Приложении к настоящему стандарту.
6. Радиусы закруглений, не указанные на чертежах, выполняются размером 2 - 6 мм.
7. Предельные отклонения по толщине подкладки не должны превышать +/- 1 мм, а по расстоянию между осями отверстий - +/- 0,5 мм по непараллельности и неперпендикулярности осей отверстий по отношению к ребордам и на уклон верхней поверхности подкладок +/- 1°.
(в ред. Изменения N 3, введенного в действие Постановлением Госстандарта СССР от 31.01.1983 N 578)
8. Размеры, на которые не установлены предельные отклонения, в готовых подкладках не контролируются, но должны обеспечиваться технологией.
(в ред. Изменения N 3, введенного в действие Постановлением Госстандарта СССР от 31.01.1983 N 578)
6 - 8. (Введены дополнительно, Изм. N 1).
Приложение
Справочное
ПЛОЩАДЬ СЕЧЕНИЯ ПРОКАТА И МАССА ПОДКЛАДОК
??????????????????????????????????????????????????????????????????
Условное обозна- ? Площадь сечения ? Масса, кг
чение подкладок ? профиля, см2 ?????????????????????????????
? ?1 м проката ?одной подкладки
??????????????????????????????????????????????????????????????????
Д65 ?59,57 ?46,94 ?7,66
СД65 ?56,24 ?44,14 ?7,22
ДН65 ?60,70 ?47,64 ?7,83
(позиция введена Изменением N 3, введенным в действие
Постановлением Госстандарта СССР от 31.01.1983 N 578)
Масса подкладок определена исходя из номинальных размеров и плотности стали 7850 кг/м3.
(в ред. Изменения N 3, введенного в действие Постановлением Госстандарта СССР от 31.01.1983 N 578)
(Измененная редакция, Изм. N 1, 2).
