"ГОСТ 19912-74. Государственный стандарт Союза ССР. Грунты. Метод полевого испытания динамическим зондированием"
(введен Постановлением Госстроя СССР от 29.06.1974 N 136)

Постановлением Государственного комитета Совета Министров СССР по делам строительства от 29 июня 1974 г. N 136 срок введения установлен

Переиздание. Июль 1977 г.

Настоящий стандарт распространяется на песчаные и глинистые грунты и устанавливает метод полевого испытания динамическим зондированием при исследованиях их для строительства.

Стандарт не распространяется на все виды грунтов в мерзлом состоянии, песчаные и глинистые грунты с содержанием крупнообломочного материала более 40%, а также на просадочные, набухающие и засоленные грунты (при испытании с замачиванием).

1.1. Метод полевого испытания грунтов динамическим зондированием следует применять в сочетании с другими видами инженерно-геологических исследований для:

выделения инженерно-геологических элементов (мощность, граница распространения грунтов различного состава и состояния);

определения однородности грунтов по площади и глубине;

определения глубины залегания кровли скальных и крупнообломочных грунтов;

приближенной количественной оценки характеристик свойств грунтов (плотность, угол внутреннего трения, модуль деформации и т.д.);

определения степени уплотнения и упрочнения во времени искусственно сложенных (насыпных и намывных) грунтов.

1.2. В результате полевых испытаний грунтов динамическим зондированием определяют условное динамическое сопротивление грунтов P_д в МПа (кгс/см²), которое вычисляют по формуле

где K - коэффициент учета потерь энергии при ударе, определяемый по табл. 1.

П_о - показатель удельной кинетической энергии в Н/см (кгс/см), определяемый по табл. 2 в зависимости от типа применяемого оборудования.

Ф - коэффициент учета трения штанг о грунт, определяемый опытным путем по данным двух параллельных сопоставительных испытаний, одно из которых должно быть проведено зондированием в разбуриваемой по интервалам скважине; допускается использовать значения коэффициента Ф, полученные по результатам испытаний грунтов на других участках с аналогичными инженерно-геологическими условиями; при незначительной величине сил трения грунта по боковой поверхности штанг значение коэффициента Ф принимают равным 1;

n - количество ударов в залоге;

h - глубина погружения зонда за залог в см.

1.3. При проведении инженерных изысканий под конкретные здания и сооружения зондирование производят в пределах их контуров или на расстояниях от контуров не более 5 м. Для получения сопоставительных данных часть точек зондирования располагают на расстоянии не более 5 м от горных выработок, в которых производят отбор монолитов для лабораторных исследований и выполняют другие полевые исследования грунтов, но не менее 1 м от границы выработки и не менее 2 м от оси испытываемой сваи.

1.4. Глубину зондирования определяют из условия необходимости исследования толщи грунтов, слагающих основания зданий и сооружений. Предельная глубина зондирования должна быть не более 20 м.

2.1. В зависимости от величины условного динамического сопротивления грунтов P_д, предварительно определяемой по данным бурения или фондовым материалам, применяют 3 типа оборудования установок для динамического зондирования, характеризуемого величиной кинетической энергии молота при ударе:

легкое (118 Дж), применяемое при P_д менее 0,7 МПа (или 7 кгс/см²);

основное (470 Дж), применяемое при P_д от 0,7 до 17,5 МПа (или от 7 до 175 кгс/см²);

тяжелое (1180 Дж), применяемое при P_д более 17,5 МПа (175 кгс/см²).

2.2. В комплект оборудования установок для динамического зондирования входят:

зонд (разъемная трубчатая штанга) с коническим наконечником;

ударное устройство (молот);

опорная рама с направляющими стойками;

измерительное устройство.

2.3. Установки для динамического зондирования должны отвечать основным требованиям, изложенным в табл. 3.

3.1. Площадка для установки динамического зондирования должна быть спланирована горизонтально; размеры площадки определяют с учетом габаритов установки, возможности подъезда и монтажа оборудования.

3.2. Точки зондирования выносят в натуру геодезическими методами и закрепляют на местности временными знаками. Контроль точности планово-высотной привязки точек зондирования должен быть выполнен дважды - до начала и после проведения зондирования.

3.3. Перед началом работы следует проверить по отвесу вертикальность установки мачты.

4.1. Динамическое зондирование следует выполнять последовательной забивкой зонда в грунт свободно падающим молотом с фиксацией глубины погружения зонда от определенного числа ударов молота (залога).

Число ударов в залоге принимают в зависимости от состава и состояния грунтов в пределах 1 - 20 ударов, исходя из глубины погружения зонда за залог 10 - 15 см. Глубину погружения зонда за залог определяют с точностью +/- 0,5 см.

Регистрацию глубины погружения зонда за залог производят в "Журнале динамического зондирования" (приложение 1) или автоматически - записью на диаграммных лентах.

4.2. Зондирование следует выполнять непрерывно до достижения заданной глубины или до резкого уменьшения величины погружения зонда (менее 2 - 3 см за залог). Перерывы в забивке допускают только для наращивания штанг и для измерения глубины погружения зонда.

4.3. В процессе зондирования следует постоянно осуществлять контроль вертикальности забивки зонда в грунт. При наращивании очередного звена штанги зонда при помощи штангового ключа проворачивают вокруг оси по часовой стрелке. Затруднения при проворачивании штанг и зонда свидетельствуют об искривлении скважины. В этом случае зонд извлекают и испытание повторяют заново на расстоянии не менее 1 м от прежней точки зондирования.

4.4. По окончании испытания в "Журнале динамического зондирования", если оно проводилось зондом со съемным конусным наконечником, фиксируют характер усилий по извлечению штанг (штанга извлекается с использованием лебедки грузоподъемностью 10 кН (1 тс), домкрата грузоподъемностью 100 кН (10 тс) полиспаста и т.д.). Скважину тампонируют грунтом и закрепляют знаком с соответствующей маркировкой.

5.1. Камеральную обработку результатов динамического зондирования следует выполнять по данным, внесенным в журнал динамического зондирования (или диаграммным лентам, полученным при автоматической записи результатов).

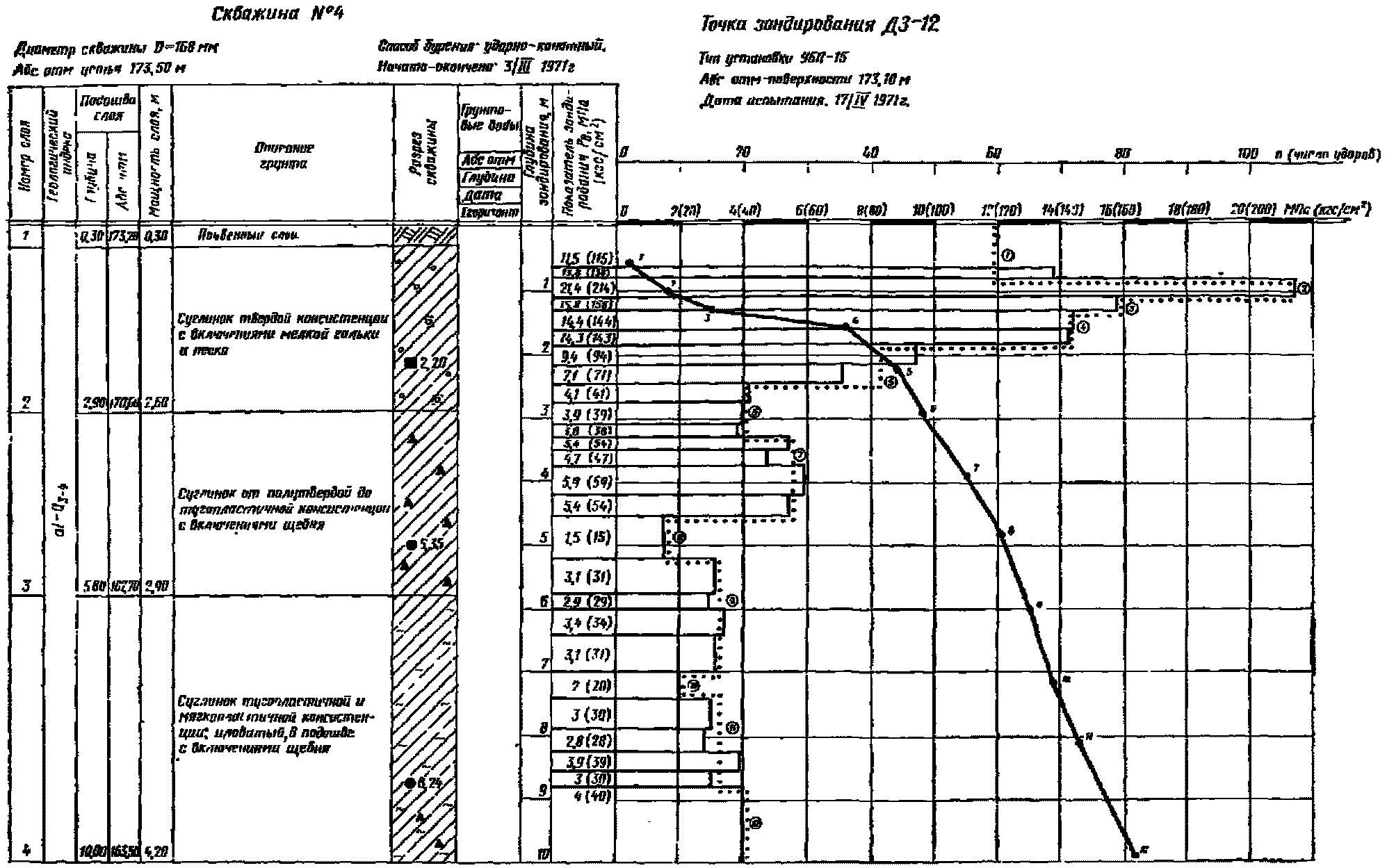

5.2. Результаты динамического зондирования оформляют в виде непрерывного ступенчатого графика изменения по глубине значений условного динамического сопротивления P_д с последующим осреднением графика и вычислением средневзвешенных показателей зондирования для каждого инженерно-геологического элемента (приложение 2).

График динамического зондирования следует выполнять, как правило, в масштабах: по вертикали - глубина зондирования 1:100; по горизонтали - условное динамическое сопротивление в 1 см 2 МПа (20 кгс/см²).

5.3. Графики динамического зондирования следует совмещать с инженерно-геологической колонкой горной выработки, расположенной вблизи точки зондирования, и с инженерно-геологическими разрезами.

5.4. По данным динамического зондирования, наряду с другими методами инженерно-геологических исследований (бурение, лабораторные, геофизические исследования), выделяют однородные инженерно-геологические элементы (слои грунта).

5.5. Для каждого выделенного инженерно-геологического элемента, на основе статистической обработки результатов зондирования (графоаналитическим или другими методами), вычисляют среднее значение условного динамического сопротивления грунта P_д.

5.6. Физико-механические свойства грунтов для выделенного инженерно-геологического элемента следует определять по среднему значению условного динамического сопротивления грунта P_д.

- место отбора пробы грунта нарушенной структуры;

- количество ударов нарастающим итогом;

- место отбора пробы грунта ненарушенной структуры;

- значения P_д, осредненные по интервалам.
