ГОСТ 19804.2-79*. СВАИ ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ЦЕЛЬНЫЕ СПЛОШНОГО КВАДРАТНОГО СЕЧЕНИЯ С ПОПЕРЕЧНЫМ АРМИРОВАНИЕМ СТВОЛА С НАПРЯГАЕМОЙ АРМАТУРОЙ. КОНСТРУКЦИЯ И РАЗМЕРЫ

Приложение 1. ВАРИАНТ АРМИРОВАНИЯ СВАЙ

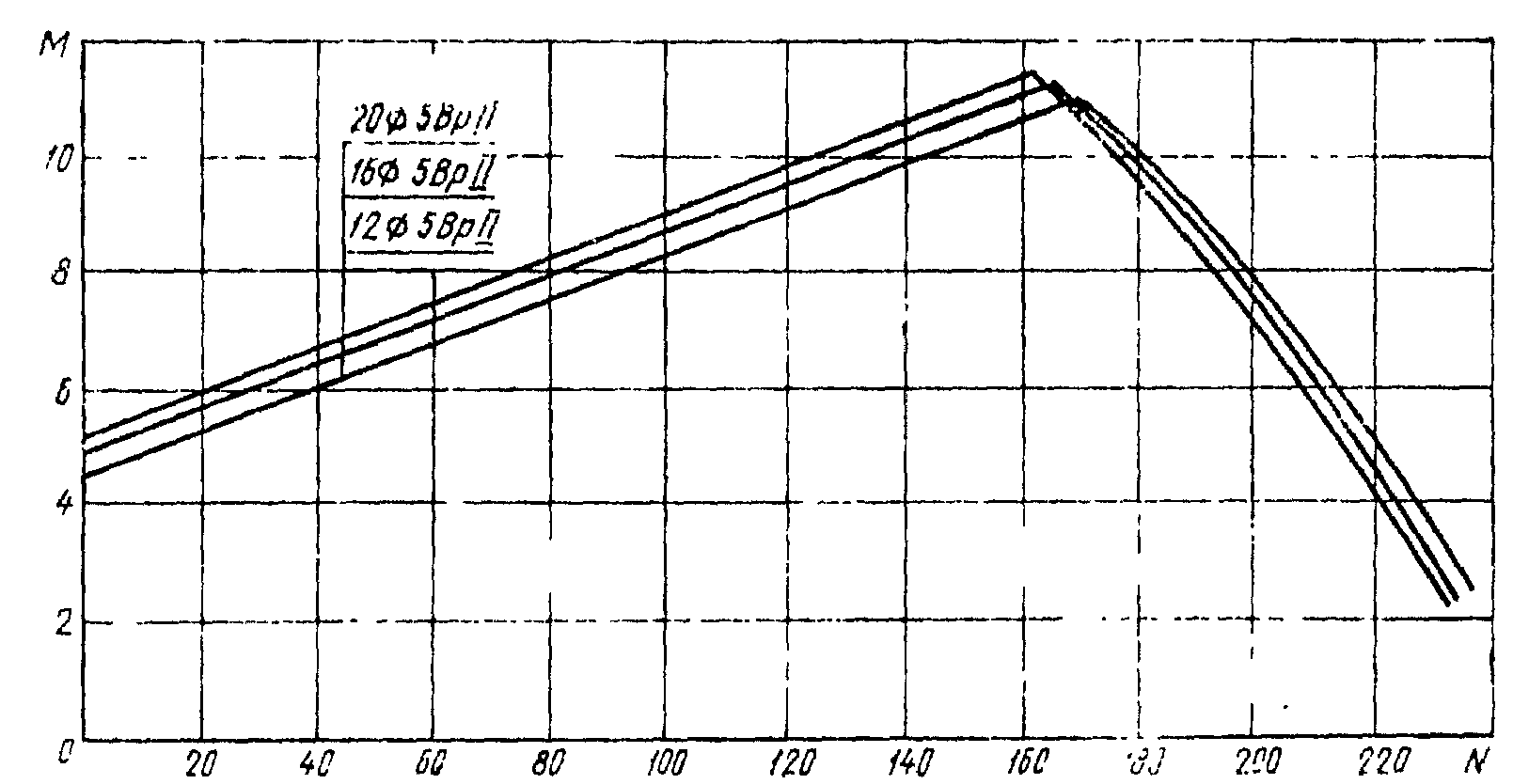

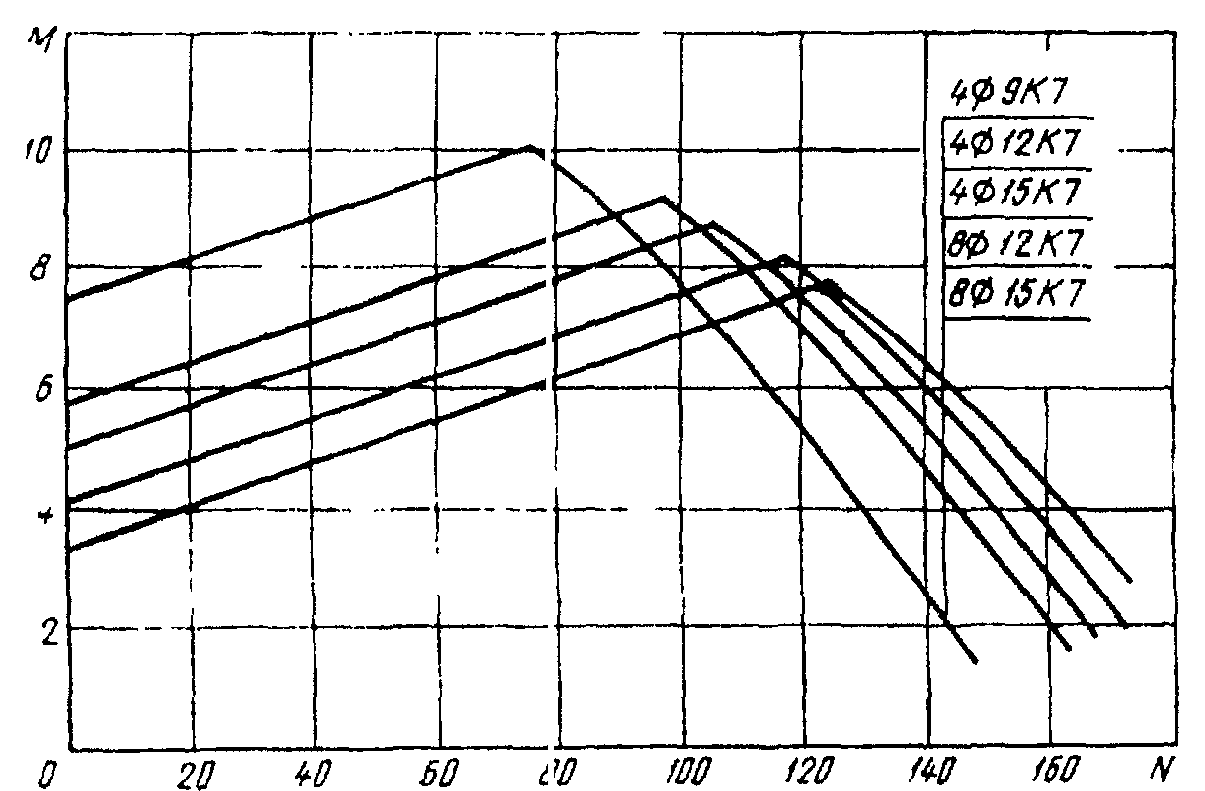

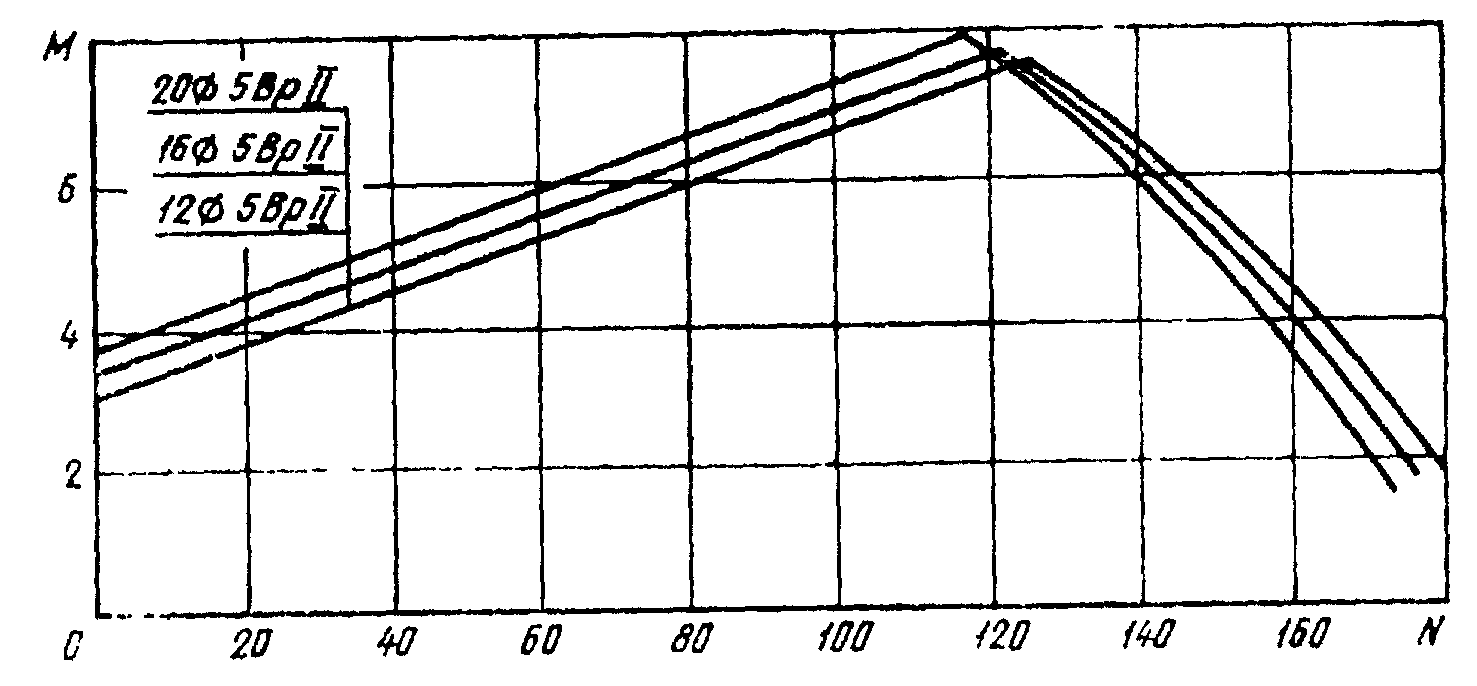

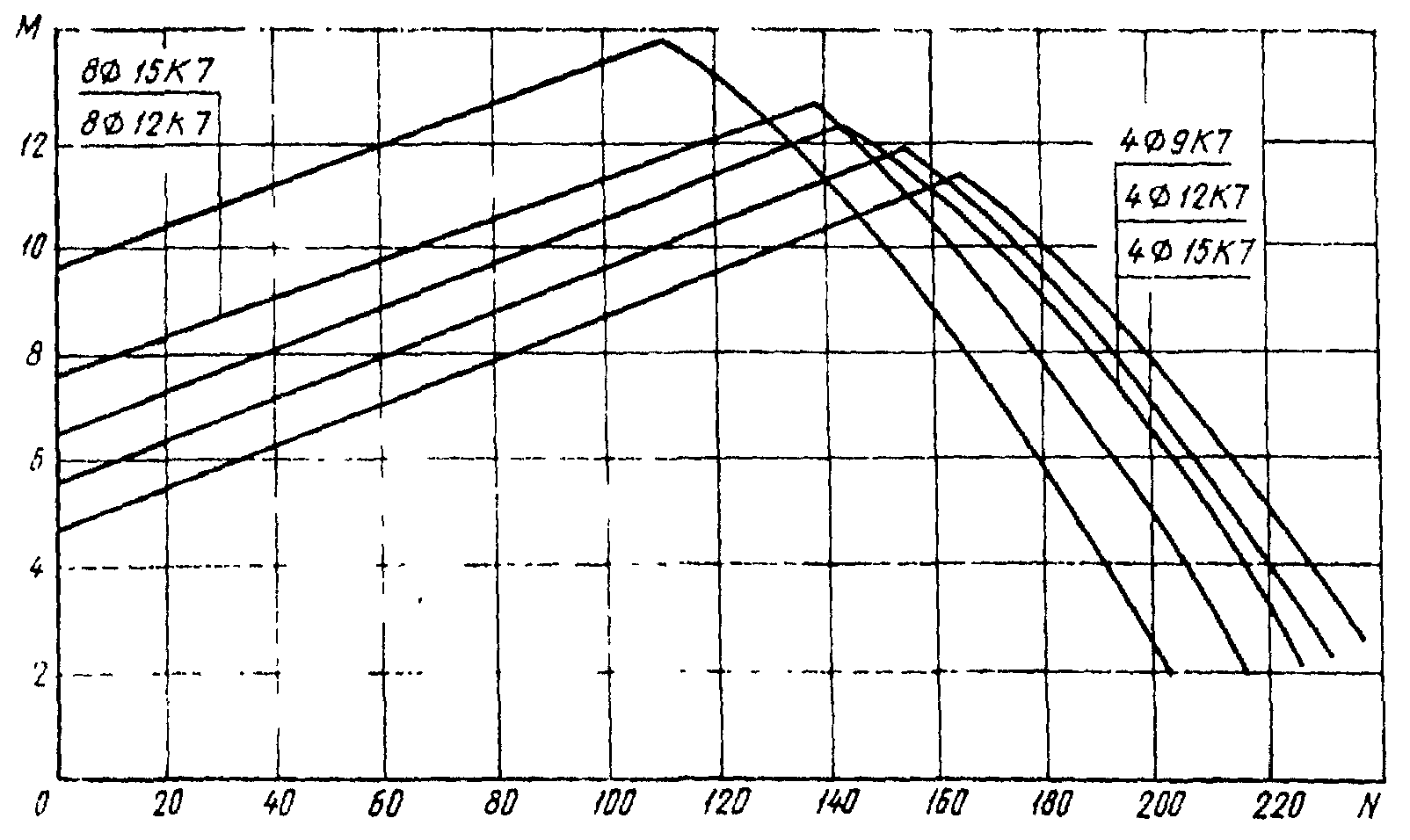

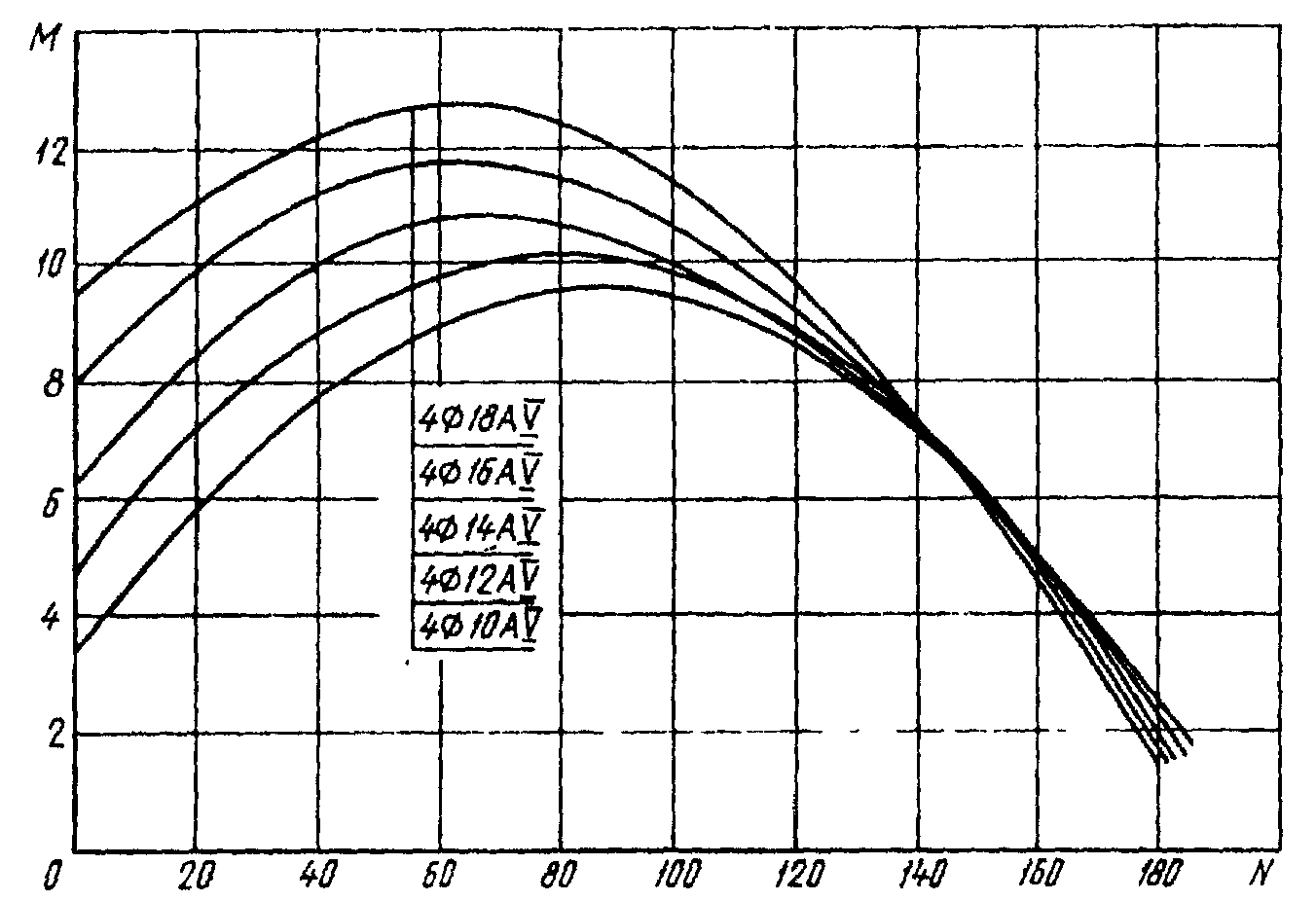

Приложение 2. УСЛОВИЯ РАСЧЕТА И ПРИМЕНЕНИЯ СВАЙ

Введен в действие

Постановлением Госстроя СССР

от 24 октября 1979 г. N 208

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СВАИ ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ЦЕЛЬНЫЕ СПЛОШНОГО

КВАДРАТНОГО СЕЧЕНИЯ С ПОПЕРЕЧНЫМ АРМИРОВАНИЕМ

СТВОЛА С НАПРЯГАЕМОЙ АРМАТУРОЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Prestressed reinforced-concrete driven square piles.

Structure and dimensions

ГОСТ 19804.2-79*

Список изменяющих документов

(в ред. Изменения N 1, утв. Постановлением

Госстроя СССР от 31.03.83 N 54)

Группа Ж33

ОКП 58 1711

Срок введения

1 января 1981 года

Переиздание сентябрь 1983 г. с Изменением N 1, утвержденным в июне 1983 г.; Пост. N 54 от 31.03.83 (ИУС 9-83).

1. Настоящий стандарт распространяется на забивные железобетонные цельные сваи сплошного квадратного сечения с поперечным армированием ствола с напрягаемой арматурой и устанавливает конструкцию свай и арматурных изделий к ним.

2. Железобетонные сваи сплошного квадратного сечения с напрягаемой продольной арматурой должны удовлетворять требованиям ГОСТ 19804.0-78 и требованиям настоящего стандарта.

3. Форма, марки, номинальные размеры свай и проектные марки бетона по прочности на сжатие должны соответствовать указанным на черт. 1 и в табл. 1.

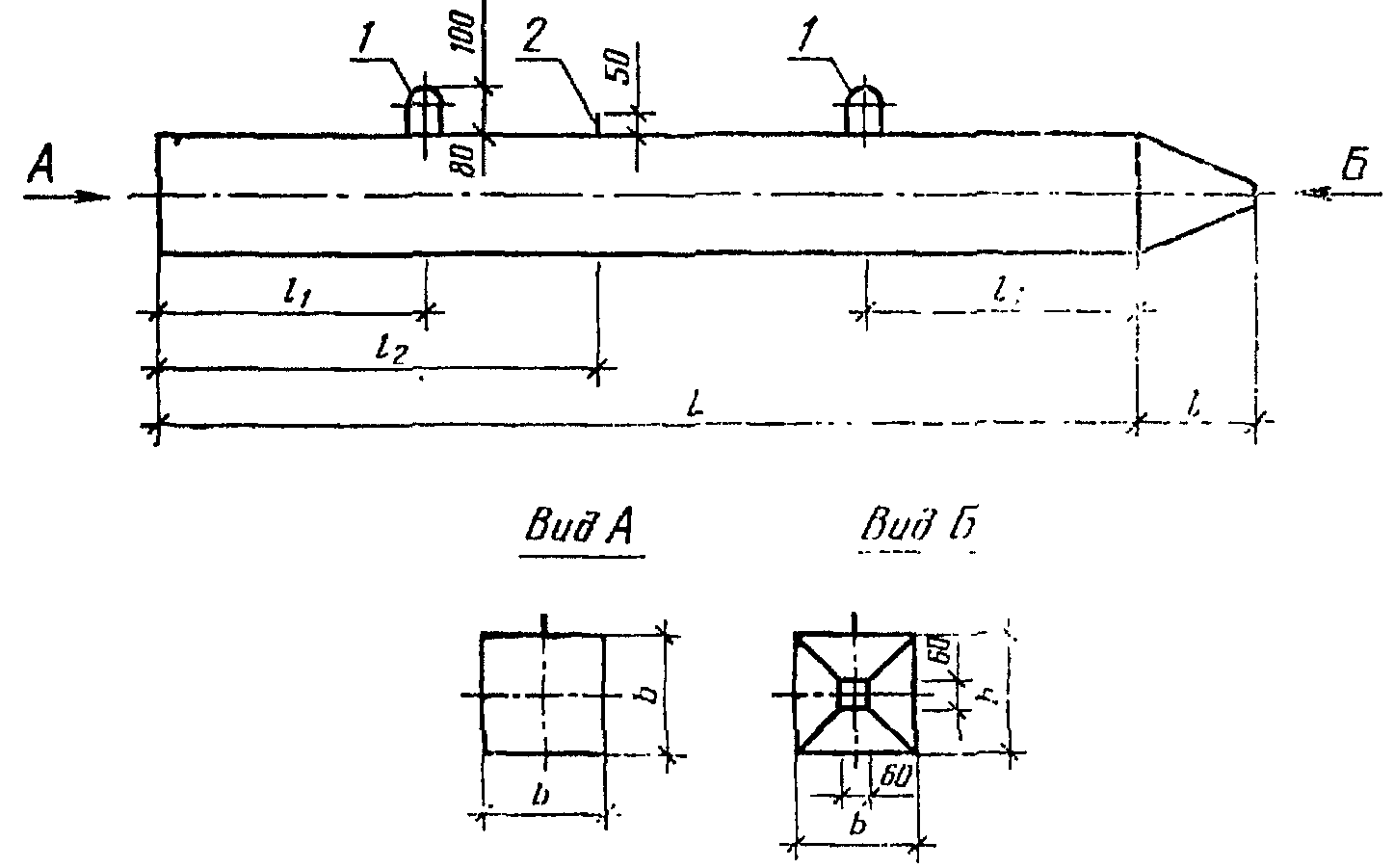

Сваи сплошного квадратного сечения с поперечным

армированием ствола с напрягаемой продольной арматурой

1 - подъемные петли; 2 - штырь для фиксации места

строповки при подъеме на копер

Черт. 1

Таблица 1

??????????????????????????????????????????????????????????????????

Марка сваи?Номинальные размеры, мм?Проектная? Объем ?Масса?Расход

????????????????????????? марка ?бетона,?сваи,? стали

? L ? l ? l ? l ? b ?бетона по? м3 ? т ?на одну

? ? ? 1 ? 2 ? ?прочности? ? ? сваю,

? ? ? ? ? ?на сжатие? ? ? кг

??????????????????????????????????????????????????????????????????

СНпр3-30 ? 3000?250? 600? - ?300? М300 ? 0,28 ?0,70 ? 10,7

СНпр3,5-30? 3500? ? 700? ? ? ? 0,33 ?0,83 ? 11,2

СНпр4-30 ? 4000? ? 800? ? ? ? 0,37 ?0,93 ? 11,8

СНпр4,5-30? 4500? ? 900? ? ? ? 0,42 ?1,05 ? 12,4

СНпр5-30 ? 5000? ?1000? ? ? ? 0,46 ?1,15 ? 12,9

СНпр5,5-30? 5500? ?1100? ? ? ? 0,51 ?1,28 ? 13,5

СНпр6-30 ? 6000? ?1200? ? ? ? 0,55 ?1,38 ? 14,2

СНпр7-30 ? 7000? ?1400? ? ? ? 0,64 ?1,60 ? 16,5

??????????? ? ? ?????? ? ? ? ?

СНпр8-30 ? 8000? ?1600?2400? ? ? 0,73 ?1,83 ? 17,6

????????????????? ??????????? ? ??????????????????????

СН9-30 ? 9000? ?1800?2600? ? ? 0,82 ?2,05 ? 36,0

СНпр9-30 ? ? ? ? ? ? ? ? ? 24,6

????????????????? ??????????? ? ??????????????????????

СН10-30 ?10000? ?2100?2900? ? ? 0,91 ?2,28 ? 39,6

СНпр10-30 ? ? ? ? ? ? ? ? ? 27,0

????????????????? ??????????? ? ??????????????????????

СН11-30 ?11000? ?2300?3200? ? ? 1,00 ?2,50 ? 42,7

СНпр11-30 ? ? ? ? ? ? ? ? ? 28,8

??????????? ? ? ? ? ??????????? ? ?

СНк11-30 ? ? ? ? ? ? М350 ? ? ? 33,0

????????????????? ??????????? ????????????????????????????????

СН12-30 ?12000? ?2500?3500? ? М300 ? 1,09 ?2,73 ? 45,7

СНпр12-30 ? ? ? ? ? ??????????? ? ? 38,1

СНк12-30 ? ? ? ? ? ? М350 ? ? ? 35,2

????????????????? ??????????? ????????????????????????????????

СН13-30 ?13000? ?2700?3800? ? М400 ? 1,18 ?2,95 ? 51,4

СНпр13-30 ? ? ? ? ? ? ? ? ? 43,2

СНк13-30 ? ? ? ? ? ? ? ? ? 40,0

????????????????? ??????????? ? ??????????????????????

СН14-30 ?14000? ?2900?4100? ? ? 1,27 ?3,18 ? 55,6

СНпр14-30 ? ? ? ? ? ? ? ? ? 55,2

СНк14-30 ? ? ? ? ? ? ? ? ? 43,3

????????????????? ??????????? ? ??????????????????????

СН15-30 ?15000? ?3100?4400? ? ? 1,36 ?3,40 ? 75,4

СНпр15-30 ? ? ? ? ? ? ? ? ? 68,2

СНк15-30 ? ? ? ? ? ? ? ? ? 64,8

??????????????????????????????????????????????????????????????????

СНпр8-35 ? 8000?300?1600?2400?350? М300 ? 1,00 ?2,50 ? 20,0

СНпр9-35 ? 9000? ?1800?2600? ? ? 1,12 ?2,80 ? 27,1

????????????????? ??????????? ? ??????????????????????

СН10-35 ?10000? ?2100?2900? ? ? 1,24 ?3,10 ? 42,6

СНпр10-25 ? ? ? ? ? ? ? ? ? 29,9

??????????? ? ? ? ? ??????????? ? ?

СНк10-35 ? ? ? ? ? ? М350 ? ? ? 33,8

????????????????? ??????????? ????????????????????????????????

СН11-35 ?11000? ?2300?3200? ? М300 ? 1,37 ?3,43 ? 45,6

СНпр11-35 ? ? ? ? ? ? ? ? ? 31,6

??????????? ? ? ? ? ??????????? ? ?

СНк11-35 ? ? ? ? ? ? М350 ? ? ? 35,9

????????????????? ??????????? ????????????????????????????????

СН12-35 ?12000? ?2500?3500? ? М300 ? 1,49 ? 3,73? 48,9

СНпр12-35 ? ? ? ? ? ? ? ? ? 41,2

??????????? ? ? ? ? ??????????? ? ?

СНк12-35 ? ? ? ? ? ? М350 ? ? ? 38,3

????????????????? ??????????? ????????????????????????????????

СН13-35 ?13000? ?2700?3800? ? М400 ? 1,61 ? 4,03? 56,2

СНпр13-35 ? ? ? ? ? ? ? ? ? 48,0

СНк13-35 ? ? ? ? ? ? ? ? ? 44,8

????????????????? ??????????? ? ??????????????????????

СН14-35 ?14000? ?2900?4100? ? ? 1,73 ? 4,33? 75,2

СНпр14-35 ? ? ? ? ? ? ? ? ? 59,6

СНк14-35 ? ? ? ? ? ? ? ? ? 47,4

????????????????? ??????????? ? ??????????????????????

СН15-35 ?15000? ?3100?4400? ? ? 1,86 ? 4,65? 79,6

СНпр15-35 ? ? ? ? ? ? ? ? ? 72,4

СНк15-35 ? ? ? ? ? ? ? ? ? 69,0

????????????????? ??????????? ? ??????????????????????

СН16-35 ?16000? ?3300?4700? ? ? 1,98 ? 4,95?105,0

СНк16-35 ? ? ? ? ? ? ? ? ? 99,0

????????????????? ??????????? ? ??????????????????????

СН17-35 ?17000? ?3500?5000? ? ? 2,12 ? 5,30?137,7

СНк17-35 ? ? ? ? ? ? ? ? ?105,7

????????????????? ??????????? ? ??????????????????????

СН18-35 ?18000? ?3700?5300? ? ? 2,23 ? 5,58?144,9

СНк18-35 ? ? ? ? ? ? ? ? ?133,9

????????????????? ??????????? ? ??????????????????????

СН19-35 ?19000? ?3900?5600? ? ? 2,35 ? 5,80?152,2

СНк19-35 ? ? ? ? ? ? ? ? ?202,7

????????????????? ??????????? ? ??????????????????????

СН20-35 ?20000? ?4100?5900? ? ? 2,47 ? 6,18?193,5

СНк20-35 ? ? ? ? ? ? ? ? ?212,5

??????????????????????????????????? ??????????????????????

СН13-40 ?13000?350?2700?3800?400? ? 2,10 ? 5,26? 76,2

СНпр13-40 ? ? ? ? ? ? ? ? ? 53,5

СНк13-40 ? ? ? ? ? ? ? ? ? 50,3

????????????????? ??????????? ? ??????????????????????

СН14-40 ?14000? ?2900?4100? ? ? 2,26 ? 5,65? 80,9

СНпр14-40 ? ? ? ? ? ? ? ? ? 65,3

СНк14-40 ? ? ? ? ? ? ? ? ? 53,0

????????????????? ??????????? ? ??????????????????????

СН15-40 ?15000? ?3100?4400? ? ? 2,42 ?6,05 ?105,2

СНпр15-40 ? ? ? ? ? ? ? ? ? 78,3

СНк15-40 ? ? ? ? ? ? ? ? ? 74,8

????????????????? ??????????? ? ??????????????????????

СН16-40 ?16000? ?3300?4700? ? ? 2,50 ?6,45 ?112,6

СНк16-40 ? ? ? ? ? ? ? ? ?106,6

????????????????? ??????????? ? ??????????????????????

СН17-40 ?17000? ?3500?5000? ? ? 2,74 ?6,85 ?144,2

СНк17-40 ? ? ? ? ? ? ? ? ?112,2

????????????????? ??????????? ? ??????????????????????

СН18-40 ?18000? ?3700?5300? ? ? 2,90 ?7,25 ?151,6

СНк18-40 ? ? ? ? ? ? ? ? ?140,6

????????????????? ??????????? ? ??????????????????????

СН19-40 ?19000? ?3900?5600? ? ? 3,06 ?7,65 ?194,1

СНк19-40 ? ? ? ? ? ? ? ? ?212,3

????????????????? ??????????? ? ??????????????????????

СН20-40 ?20000? ?4100?5900? ? ? 3,22 ?8,05 ?203,2

СНк20-40 ? ? ? ? ? ? ? ? ?222,3

Примечание. Расход стали на одну сваю приведен при условии армирования проволокой класса В-I.

(Измененная редакция, Изм. N 1).

4. Сваи длиной до 7 м включительно допускается изготовлять без фиксирующих штырей, при этом строповка свай при подъеме на копер должна осуществляться у верхней подъемной петли.

5. При соответствующем технико-экономическом обосновании для восприятия больших горизонтальных или вертикальных нагрузок допускается изготовлять сваи сечением 350 x 350 и 400 x 400 мм длиной, менее указанной в табл. 1. При этом марка бетона свай по прочности на сжатие должна быть:

для свай сечением 350 x 350 мм - М300 и М350 (при армировании свай арматурой из канатов);

для свай сечением 400 x 400 мм - М400.

6. В качестве крупного заполнителя для бетона свай должен применяться фракционированный щебень из естественного камня и гравия по ГОСТ 10268-80, при этом размер фракции должен быть не более 40 мм.

По согласованию с заказчиком допускается применять в качестве крупного заполнителя гравий по ГОСТ 10268-80 для свай длиной до 12 м включительно.

Примечание. Возможность применения гравия в качестве крупного заполнителя указывается в заказной спецификации, устанавливается проектной организацией для условий погружения свай в пески средней плотности и рыхлые, супеси пластичные и текучие, суглинки и глины от текучих до тугопластичных, илы и торфы и опирания свай на все виды грунтов, за исключением скальных и крупнообломочных.

7. В качестве продольной напрягаемой арматуры должна применяться:

а) высокопрочная арматурная проволока периодического профиля класса Вр-II по ГОСТ 7348-81;

ИС NORMPROD: примечание.

Взамен ГОСТ 10884-81 Постановлением Госстандарта РФ от 13.04.1995 N 214 с 1 января 1996 года введен в действие ГОСТ 10884-94.

б) горячекатаная арматурная сталь классов А-IV и А-V по ГОСТ 5781-82 и классов Ат-V и Ат-IVC по ГОСТ 10884-81. Для свай длиной до 12 м включительно предпочтительно применять арматуру класса Ат-IVC.

в) арматурные канаты класса К-7 по ГОСТ 13840-68.

8. Натяжение арматуры классов Вр-II и К-7 следует осуществлять механическим способом, натяжение арматуры классов А-IV, А-V, Ат-V, Ат-IVC - электротермическим (для свай длиной до 12 м включительно) или механическим способами. Допускается использовать электротермический способ для натяжения проволочной арматуры класса Вр-II.

При натяжении электротермическим способом высокопрочной проволоки и термически упрочненной стержневой арматуры дополнительно должны производиться контрольные испытания арматуры на растяжение после электронагрева.

Образцы испытываются на растяжение в соответствии с требованиями ГОСТ 10446-80.

Температура нагрева напрягаемой арматуры при электротермическом способе натяжения не должна превышать величин, установленных нормативными документами по технологии изготовления предварительно напряженных конструкций.

9. Предельная величина предварительного напряжения арматуры сигма принята:

а) при механическом способе натяжения

, кгс/см2;

б) при электротермическом способе натяжения

, кгс/см2;

где

- расчетное сопротивление арматуры растяжению для предельных состояний второй группы, кгс/см2;

l - длина натягиваемого стержня, м.

7 - 9. (Измененная редакция, Изм. N 1).

10. При количестве продольных проволок и канатов 8 и более расстояние между их осями должно быть не более 15 мм для проволок и 50 мм для канатов.

11. Прочность бетона в момент отпуска натяжения арматуры (передаточная прочность) должна быть не ниже:

200 кгс/см2 - при проектной марке бетона по прочности на сжатие М300;

300 кгс/см2 - при проектных марках бетона по прочности на сжатие М350 и М400.

12. После отпуска натяжения арматура должна быть срезана заподлицо с бетоном.

13. Для поперечного армирования свай следует применять проволоку класса В-I или Вр-I диаметром 5 мм по ГОСТ 6727-80.

Шаг спирали поперечной арматуры по обоим концам сваи на длине 1 м должен быть равным 100 мм, в средней части для свай длиной до 12 м включительно - 300 мм и для свай длиной 13 м и более - 200 мм.

Поперечная арматура должна быть привязана вязальной проволокой к продольной арматуре в каждом четвертом пересечении с тем, чтобы шаг спирали был зафиксирован.

14. Голова сваи должна быть усилена сетками марок С30 - С40.

15. Острие сваи должно быть усилено приставным каркасом марок КО30 - КО40.

16. Расположение арматуры (продольной и поперечной, сеток головы свай, каркасов острия, петель и штырей) в сваях должно соответствовать указанному на черт. 2.

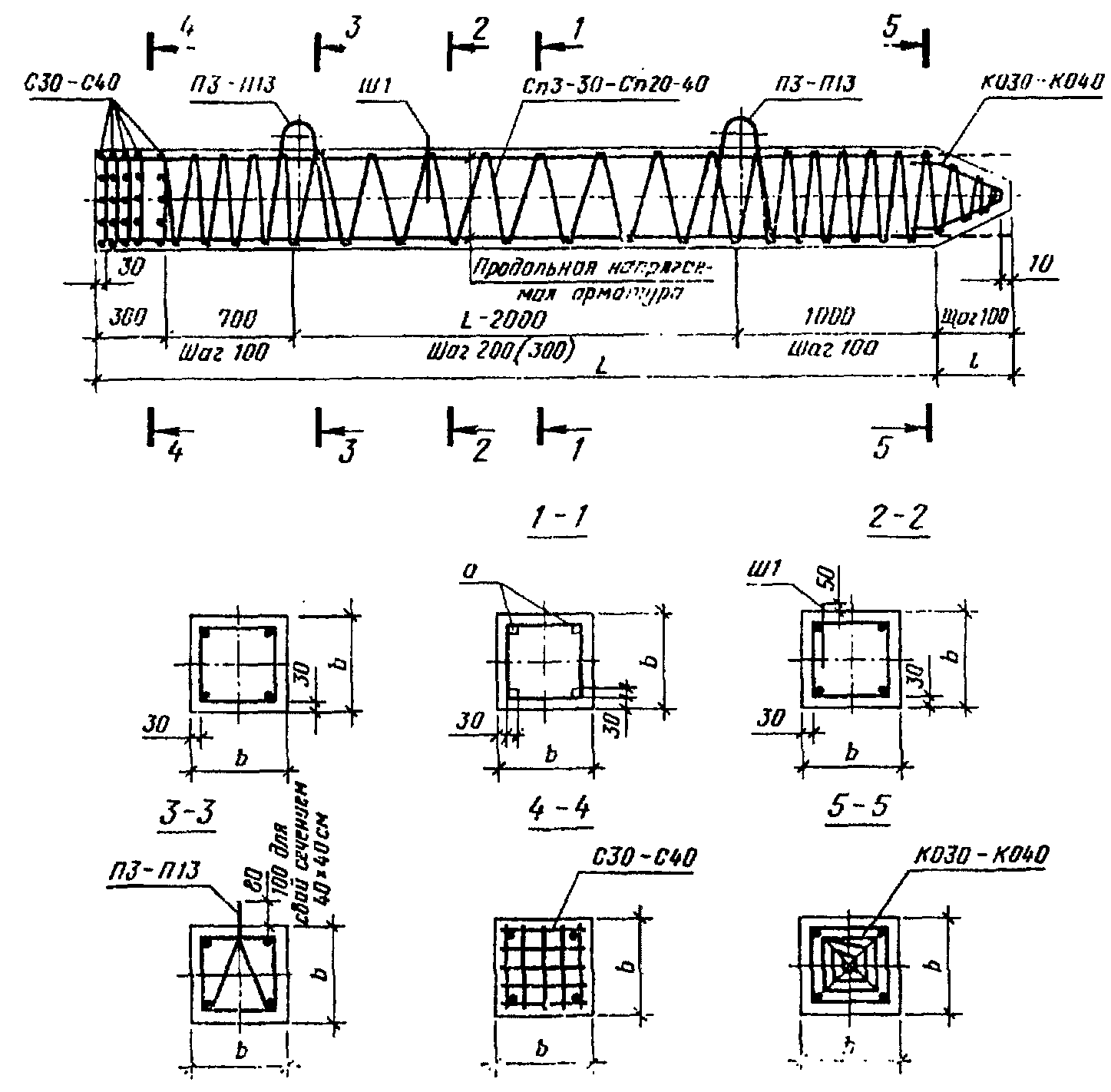

Армирование свай

а - зона расположения продольной арматуры

при 8 и более проволок, канатов.

Черт. 2

17. Спецификация арматурных изделий и выборка стали на сваю приведены в табл. 2 - 5.

Таблица 2

Спецификация арматурных изделий на сваю

Марка сваи	Продольная арматура, количество, диаметр, мм, класс	Спираль (1 шт.)	Сетки головы (10 шт.)	Петли (2 шт.)	Штырь (1 шт.)	Каркас острия (1 шт.)
СНпр3-30		Сп3-30	С30	П3	-	КО30
СНпр3,5-30		Сп3,5-30
СНпр4-30		Сп4-30
СНпр4,5-30		Сп4,5-30
СНпр5-30		Сп5-30
СНпр5,5-30		Сп5,5-30
СНпр6-30		Сп6-30
СНпр7-30		Сп7-30		П4
СНпр8-30		Сп8-30			Ш1
СНпр9-30		Сп9-30	С30	П4	Ш1	КО30
СН9-30
СНпр10-30		Сп10-30	С30	П5	Ш1	КО30
СН10-30
СНпр11-30		Сп11-30	С30	П5	Ш1	КО30
СН11-30
СНк11-30
СНпр12-30		Сп12-30	С30	П5	Ш1	КО30
СН12-30
СНк12-30
СНпр13-30		Сп13-30	С30	П5	Ш1	КО30
СН13-30
СНк13-30
СНпр14-30		Сп14-30	С30	П6	Ш1	КО30
СН14-30
СНк14-30
СНпр15-30		Сп15-30	С30	П6	Ш1	КО30
СН15-30
СНк15-30
СНпр8-35		Сп8-35	С35	П7	Ш1	КО35
СНпр9-35		Сп9-35
СНпр10-35		Сп10-35	С35	П8
СН10-35
СНк10-35
СНпр11-35		Сп11-35	С35	П8	Ш1	КО35
СН11-35
СНк11-35
СНпр12-35		Сп12-35	С35	П8	Ш1	КО35
СН12-35
СНк12-35
СНпр13-35		Сп13-35	С35	П9	Ш1	КО35
СН13-35
СНк13-35
СНпр14-35		Сп14-35	С35	П9	Ш1	КО35
СН14-35
СНк14-35
СНпр15-35		Сп15-35	С35	П9	Ш1	КО35
СН15-35
СНк15-35
СН16-35		Сп16-35	С35	П9	Ш1	КО35
СНк16-35
СН17-35		Сп17-35	С35	П10	Ш1	КО35
СНк17-35
СН18-35		Сп18-35	С35	П10	Ш1	КО35
СНк18-35
СН19-35		Сп19-35	С35	П10	Ш1	КО35
СНк19-35
СН20-35		Сп20-35	С35	П10	Ш1	КО35
СНк20-35
СНпр13-40		Сп13-40	С40	П11	Ш1	КО40
СН13-40
СНк13-40
СНпр14-40		Сп14-40	С40	П11	Ш1	КО40
СН14-40
СНк14-40
СНпр15-40		Сп15-40	С40	П11	Ш1	КО40
СН15-40
СНк15-40
СН16-40		Сп16-40	С40	П12	Ш1	КО40
СНк16-40
СН17-40		Сп17-40	С40	П12	Ш1	КО40
СНк17-40
СН18-40		Сп18-40	С40	П12	Ш1	КО40
СНк18-40
СН19-40		Сп19-40	С40	П13	Ш1	КО40
СНк19-40
СН20-40		Сп20-40	С40	П13	Ш1	КО40
СНк20-40

Таблица 3

Выборка стали на сваи марок СНпр3-30 - СНпр15-40

??????????????????????????????????????????????????????????????????

Марка сваи? Арматурная сталь ?Всего

??????????????????????????????????????????????????масса,

?по ГОСТ ?по ГОСТ ?по ГОСТ 5781-82, класс А-I? кг

?7348-81, ?6727-80, ? ?

?класс ?класс ? ?

?Вр-II ?В-I ? ?

??????????????????????????????????????????????????

?Диа- ?Мас-?Диа- ?Мас-?Диа- ?Мас-?Диа- ?Мас-?Ито-?

?метр,?са, ?метр,?са, ?метр,?са, ?метр,?са, ?го, ?

?мм ?кг ?мм ?кг ?мм ?кг ?мм ?кг ?кг ?

??????????????????????????????????????????????????????????????????

СНпр3-30 ? 5 ? 2,0? 5 ? 6,7? 10 ?2,0 ? - ? - ?2,0 ? 10,7

СНпр3,5-30? ? 2,3? ? 6,9? ? ? ? ? ? 11,2

СНпр4-30 ? ? 2,6? ? 7,2? ? ? ? ? ? 11,8

СНпр4,5-30? ? 2,9? ? 7,5? ? ? ? ? ? 12,4

СНпр5-30 ? ? 3,2? ? 7,7? ? ? ? ? ? 12,9

СНпр5,5-30? ? 3,5? ? 8,0? ? ? ? ? ? 13,5

СНпр6-30 ? ? 3,9? ? 8,3? ? ? ? ? ? 14,2

??????????? ? ? ? ? ??????????????????????

СНпр7-30 ? ? 4,5? ? 8,8? ?1,0 ? 12 ?2,2 ?3,2 ? 16,5

??????????? ? ? ? ? ?????? ? ??????

СНпр8-30 ? ? 5,1? ? 9,2? ?1,1 ? ? ?3,3 ? 17,6

СНпр9-30 ? ?11,4? ? 9,9? ? ? ? ? ? 24,6

??????????? ? ? ? ? ? ?????????????????

СНпр10-30 ? ?12,6? ?10,3? ? ? 14 ?3,0 ?4,1 ? 27,0

СНпр11-30 ? ?13,9? ?10,8? ? ? ? ? ? 28,8

СНпр12-30 ? ?22,6? ?11,4? ? ? ? ? ? 38,1

СНпр13-30 ? ?24,5? ?14,6? ? ? ? ? ? 43,2

??????????? ? ? ? ? ? ?????????????????

СНпр14-30 ? ?35,1? ?15,3? ? ? 16 ?4,0 ?5,1 ? 55,5

СНпр15-30 ? ?47,0? ?16,1? ? ? ? ? ? 68,2

??????????? ? ? ? ? ? ?????????????????

СНпр8-35 ? ? 5,1? ?10,6? ? ? 14 ?3,2 ?4,3 ? 20,0

СНпр9-35 ? ?11,5? ?11,3? ? ? ? ? ? 27,1

??????????? ? ? ? ? ? ?????????????????

СНпр10-35 ? ?12,7? ?11,9? ? ? 16 ?4,2 ?5,3 ? 29,9

СНпр11-35 ? ?13,9? ?12,4? ? ? ? ? ? 31,6

СНпр12-35 ? ?22,7? ?13,2? ? ? ? ? ? 41,2

??????????? ? ? ? ? ? ?????????????????

СНпр13-35 ? ?24,6? ?16,9? ? ? 18 ?5,4 ?6,5 ? 48,0

СНпр14-35 ? ?35,2? ?17,9? ? ? ? ? ? 59,6

СНпр15-35 ? ?47,1? ?18,8? ? ? ? ? ? 72,4

??????????? ? ? ? ? ??????????????????????

СНпр13-40 ? ?24,7? ?20,3? ?1,3 ? 20 ?7,2 ? 8,5? 53,5

СНпр14-40 ? ?35,4? ?21,4? ? ? ? ? ? 65,3

СНпр15-40 ? ?47,3? ?22,5? ? ? ? ? ? 78,3

Таблица 4

Выборка стали на сваи марок СН9-30 - СН20-40

??????????????????????????????????????????????????????????????????????????

Марка ? Арматурная сталь ?Всего

сваи ??????????????????????????????????????????????????????????????мас-

? по ГОСТ 5781-82 ?по ГОСТ ?са,

???????????????????????????????????????????????????6727-80, ?кг

?Класс А-IV? Класс А-V ? Класс А-I ?класс В-I ?

??????????????????????????????????????????????????????????????

?Диа- ?Мас-?Диа- ?Мас- ?Диа- ?Мас-?Диа- ?Мас-?Ито-?Диа- ?Мас-?

?метр,?са, ?метр,?са, ?метр,?са, ?метр,?са, ?го, ?метр,?са, ?

?мм ?кг ?мм ?кг ?мм ?кг ?мм ?кг ?кг ?мм ?кг ?

??????????????????????????????????????????????????????????????????????????

CH9-30 ? 10 ?22,8? - ? - ? 10 ?1,3 ? 12 ?2,2 ?3,3 ? 5 ? 9,9? 36,0

? ? ? ? ? ?????????????????????? ? ?

CH10-30? ?25,3? - ? - ? ?1,1 ? 14 ?3,0 ?4,1 ? ?10,3? 39,7

CH11-30? ?27,8? - ? - ? ? ? ? ? ? ?10,8? 42,7

???????????????????????? ? ? ? ? ? ? ?

CH12-30? - ? - ? 10 ? 32,2? ? ? ? ? ? ?11,4? 45,7

CH13-30? ? ? ? 32,7? ? ? ? ? ? ?14,6? 51,4

? ? ? ? ? ? ????????????????? ? ?

CH14-30? ? ? ? 35,2? ? ? 16 ?4,0 ?5,1 ? ?15,3? 55,6

? ? ??????? ? ? ? ? ? ? ? ?

CH15-30? ? ? 12 ? 54,2? ? ? ? ? ? ?16,1? 75,4

???????????????????????? ? ? ??????????? ? ?

CH10-35? 10 ?25,4? - ? - ? ? ? ?4,2 ?5,3 ? ?11,9? 42,9

CH11-35? ?27,9? ? ? ? ? ? ? ? ?12,4? 45,6

???????????????????????? ? ? ? ? ? ? ?

CH12-35? - ? - ? 10 ? 30,4? ? ? ? ? ? ?13,2? 48,9

? ? ? ? ? ? ????????????????? ? ?

CH13-35? ? ? ? 32,8? ? ? 18 ?5,4 ?6,5 ? ?16,9? 56,2

? ? ??????? ? ? ? ? ? ? ? ?

CH14-35? ? ? 12 ? 50,8? ? ? ? ? ? ?17,9? 75,2

CH15-35? ? ? ? 54,3? ? ? ? ? ? ?18,8? 79,6

? ? ??????? ? ? ? ? ? ? ? ?

CH16-35? ? ? 14 ? 78,8? ? ? ? ? ? ?19,7?105,0

? ? ??????? ? ? ????????????????? ? ?

CH17-35? ? ? 16 ?109,2? ? ? 20 ?6,8 ?7,9 ? ?20,6?137,7

CH18-35? ? ? ?115,5? ? ? ? ? ? ?21,5?144,9

CH19-35? ? ? ?121,8? ? ? ? ? ? ?22,5?152,2

? ? ??????? ? ? ? ? ? ? ? ?

CH20-35? ? ? 18 ?162,2? ? ? ? ? ? ?23,4?193,5

???????????????????????? ?????????????????????? ? ?

CH13-40? 12 ?47,4? - ? - ? ?1,3 ? 20 ?7,2 ?8,5 ? ?20,3? 76,2

CH14-40? - ? - ? 12 ? 51,0? ? ? ? ? ? ?21,4? 80,9

CH15-40? 14 ?74,2? - ? - ? ? ? ? ? ? ?22,5?105,2

????????????????????????? ? ? ????????????????? ? ?

CH16-40? - ? - ? 14 ? 79,0? ? ? 22 ?8,8 ?10,1? ?23,5?112,6

???????? ? ??????? ? ? ? ? ? ? ? ?

CH17-40? ? ? 16 ?109,5? ? ? ? ? ? ?24,6?144,2

CH18-40? ? ? ?115,8? ? ? ? ? ? ?25,7?151,6

???????? ? ??????? ? ? ????????????????? ? ?

CH19-40? ? ? 18 ?154,6? ? ? 25 ?11,4?12,7? ?26,8?194,1

CH20-40? ? ? ?162,6? ? ? 25 ? ? ? ?27,9?203,2

Таблица 5

Выборка стали на сваи марок СНк11-30 - СНк20-40

??????????????????????????????????????????????????????????????????

Марка ? Арматурная сталь ?Всего

сваи ????????????????????????????????????????????????????масса,

?по ГОСТ ?по ГОСТ ?по ГОСТ 5781-82, класс А-I ? кг

?13840-68, ?6727-80, ? ?

?класс К-7 ?класс В-I ? ?

? ? ? ?

????????????????????????????????????????????????????

?Диа- ?Мас- ?Диа- ?Мас-?Диа- ?Мас-?Диа- ?Мас-?Ито- ?

?метр,?са, ?метр,?са, ?метр,?са, ?метр,?са, ?го, ?

?мм ?кг ?мм ?кг ?мм ?кг ?мм ?кг ?кг ?

??????????????????????????????????????????????????????????????????

СНк11-30? 9 ? 18,1? 5 ?10,8? 10 ?1,1 ? 14 ? 3,0? 4,1 ? 33,0

СНк12-30? ? 19,7? ?11,4? ? ? ? ? ? 35,2

СНк13-30? ? 21,3? ?14,6? ? ? ? ? ? 40,0

????????? ? ? ? ? ? ??????????????????

СНк14-30? ? 22,9? ?15,3? ? ? 16 ? 4,0? 5,1 ? 43,3

??????? ? ? ? ? ? ? ? ?

СНк15-30? 12 ? 43,6? ?16,1? ? ? ? ? ? 64,8

??????????????? ? ? ? ? ? ????????????

СНк10-35? 9 ? 16,6? ?11,9? ? ? ? 4,2?5,3 ? 33,8

СНк11-35? ? 18,2? ?12,4? ? ? ? ? ? 35,9

СНк12-35? ? 19,8? ?13,2? ? ? ? ? ? 38,3

????????? ? ? ? ? ? ??????????????????

СНк13-35? ? 21,4? ?16,9? ? ? 18 ? 5,4?6,5 ? 44,8

????????? ? ? ? ? ? ? ? ? ?

СНк14-35? ? 23,0? ?17,9? ? ? ? ? ? 47,4

??????? ? ? ? ? ? ? ? ?

СНк15-35? 12 ? 43,7? ?18,8? ? ? ? ? ? 69,0

??????????????? ? ? ? ? ? ? ? ?

СНк16-35? 15 ? 72,8? ?19,7? ? ? ? ? ? 99,0

????????? ? ? ? ? ? ??????????????????

СНк17-35? ? 77,2? ?20,6? ? ? 20 ? 6,8? 7,9 ?105,7

??????????????? ? ? ? ? ? ? ? ?

СНк18-35? 12 ?104,5? ?21,5? ? ? ? ? ?133,9

??????????????? ? ? ? ? ? ? ? ?

СНк19-35? 15 ?172,3? ?22,5? ? ? ? ? ?202,7

СНк20-35? ?181,2? ?23,4? ? ? ? ? ?212,5

??????????????? ? ? ? ?????? ????????????

СНк13-40? 9 ? 21,5? ?20,3? ?1,3 ? ? ? ? 50,3

СНк14-40? ? 23,1? ?21,4? ? ? ? 7,2? 8,5 ? 53,0

??????????????? ? ? ? ? ? ? ? ?

СНк15-40? 12 ? 43,8? ?22,5? ? ? ? ? ? 74,8

????????? ? ? ? ? ? ??????????????????

СНк16-40? 9 ? 73,0? ?23,5? ? ? 22 ? 8,8?10,1 ?106,6

СНк17-40? 15 ? 77,5? ?24,6? ? ? ? ? ?112,2

СНк18-40? 12 ?104,8? ?25,7? ? ? ? ? ?140,6

??????????????? ? ? ? ? ??????????????????

СНк19-40? 15 ?172,8? ?26,8? ? ? 25 ?11,4?12,7 ?212,3

СНк20-40? ?181,7? ?27,9? ? ? ? ? ?222,3

18. Ведомость стержней, выборка стали и усилия натяжения продольной арматуры должны соответствовать табл. 6 - 8.

Таблица 6

Ведомость стержней, выборка стали и усилие натяжения

продольной арматуры свай марок СНпр3-30 - СНпр15-40

Марка сваи	Арматурная сталь по ГОСТ 7348-81, класс Вр-II			Усилие натяжения всех проволок (механический способ), тс
Марка сваи	Количество, диаметр, мм	Длина, мм	Масса, кг	Усилие натяжения всех проволок (механический способ), тс
СНпр3-30		3250	2,0	9,6
СНпр3,5-30		3750	2,3
СНпр4-30		4250	2,6
СНпр4,5-30		4750	2,9
СНпр5-30		5250	3,2
СНпр5,5-30		5750	3,5
СНпр6-30		6250	3,9
СНпр7-30		7250	4,5
СНпр8-30		8250	5,1
СНпр9-30		9250	11,4	19,2
СНпр10-30		10250	12,6	19,2
СНпр11-30		11250	13,9	19,2
СНпр12-30		12250	22,6	28,8
СНпр13-30		13250	24,5	28,8
СНпр14-30		14250	35,1	38,4
СНпр15-30		15250	47,0	48,0
СНпр8-35		8300	5,1	9,6
СНпр9-35		9300	11,5	19,2
СНпр10-35		10300	12,7	19,2
СНпр11-35		11300	13,9	19,2
СНпр12-35		12300	22,7	28,8
СНпр13-35		13300	24,6	28,8
СНпр14-35		14300	35,2	38,4
СНпр15-35		15300	47,1	48,0
СНпр13-40		13350	24,7	28,8
СНпр14-40		14350	35,4	38,4
СНпр15-40		15350	47,3	48,0

Примечание. Усилие натяжения одной проволоки составляет 2,4 тс.

Таблица 7

Ведомость стержней, выборка стали и усилие натяжения

продольной арматуры свай марок СН9-30 - СН20-40

Марка сваи	Арматурная сталь по ГОСТ 5781-82			Усилие натяжения, тс
	Количество, диаметр, мм, класс	Длина, мм	Масса, кг	Механический способ		Электротермический способ
	Количество, диаметр, мм, класс	Длина, мм	Масса, кг	одного стержня	всех	одного стержня	всех
CH9-30		9250	22,8	4,5	18,0	4,2	16,8
CH10-30		10250	25,3	4,5	18,0	4,2	16,8
CH11-30		11250	27,8	4,5	18,0	4,2	16,8
CH12-30		12250	30,2	6,0	24,0	5,8	23,2
CH13-30		13250	32,7	6,0	24,0	-	-
CH14-30		14250	35,2	6,0	24,0
CH15-30		15250	54,2	8,6	34,4
CH10-35		10300	25,4	4,5	18,0	4,2	16,8
CH11-35		11300	27,9	4,5	18,0	4,2	16,8
CH12-35		12300	30,4	6,0	24,0	5,8	23,2
CH13-35		13300	32,8	6,0	24,0	-	-
CH14-35		14300	50,8	8,6	34,4
CH15-35		15300	54,3	8,6	34,4
CH16-35		16300	78,8	8,8	35,2
CH17-35		17300	109,2	15,3	61,2
CH18-35		18300	115,5	15,3	61,2
CH19-35		19300	121,8	15,3	61,2
CH20-35		20300	162,2	19,3	77,2
CH13-40		13350	47,4	6,4	25,6
CH14-40		14350	51,0	8,6	34,4
CH15-40		15350	74,2	8,8	35,2
CH16-40		16350	79,0	11,7	46,8
CH17-40		17350	109,5	15,3	61,2
CH18-40		18350	115,8	15,3	61,2
CH19-40		19350	154,6	19,3	77,2
CH20-40		20350	162,6	19,3	77,2

Таблица 8

Ведомость стержней, выборка стали и усилие натяжения

продольной арматуры свай марок СНк11-30 - СНк20-40

Марка сваи	Арматурная сталь по ГОСТ 13840-68, класс К-7			Усилие натяжения, тс (механический способ)
Марка сваи	Количество, диаметр, мм	Длина, мм	Масса, кг	одного каната	всех
СНк11-30		11250	18,1	6,8	27,2
СНк12-30		12250	19,7	6,8	27,2
СНк13-30		13250	21,3	6,8	27,2
СНк14-30		14250	22,9	6,8	27,2
СНк15-30		15250	43,6	11,7	46,8
СНк10-35		10300	16,6	6,8	27,2
СНк11-35		11300	18,2	6,8	27,2
СНк12-35		12300	19,8	6,8	27,2
СНк13-35		13300	21,4	6,8	27,2
СНк14-35		14300	23,0	6,8	27,2
СНк15-35		15300	43,7	11,7	46,8
СНк16-35		16300	72,8	17,8	71,2
СНк17-35		17300	77,2	17,8	71,2
СНк18-35		18300	104,5	11,7	93,6
СНк19-35		19300	172,3	17,8	142,4
СНк20-35		20300	181,2	17,8	142,4
СНк13-40		13350	21,5	6,8	27,2
СНк14-40		14350	23,1	6,8	27,2
СНк15-40		15350	43,8	11,7	46,8
СНк16-40		16350	73,0	17,8	71,2
СНк17-40		17350	77,5	17,8	71,2
СНк18-40		18350	104,8	11,7	93,6
СНк19-40		19350	172,8	17,8	142,4
СНк20-40		20350	181,7	17,8	142,4

13 - 18. (Измененная редакция, Изм. N 1).

19. Допускаются диаметры и классы продольной арматуры свай в соответствии с Приложением 1.

20. Ведомость стержней и выборка стали на спираль и сетки головы, каркаса острия, петли и штырь приведена в табл. 9 - 11.

(Измененная редакция, Изм. N 1).

Таблица 9

Ведомость стержней и выборка стали

на спираль марок Сп3-30 - Сп20-40

Марка элемента	Эскиз	l₃, мм	Количество витков	Длина, мм	Масса, кг
Сп3-30		1000	21	20800	3,2
Сп3,5-30		1500	22	21900	3,4
Сп4-30		2000	24	23900	3,7
Сп4,5-30		2500	26	26000	4,0
Сп5-30		3000	27	27000	4,2
Сп5,5-30		3500	29	29000	4,5
Сп6-30		4000	31	31100	4,8
Сп7-30		5000	34	34200	5,3
Сп8-30		6000	37	37200	5,7
Сп9-30		7000	41	41300	6,4
Сп10-30		8000	44	44400	6,8
Сп11-30		9000	47	47500	7,3
Сп12-30		10000	51	51600	7,9
Сп13-30		11000	72	71900	11,1
Сп14-30		12000	77	76900	11,8
Сп15-30		13000	82	81900	12,6
Сп8-35		6000	37	44500	6,9
Сп9-35		7000	41	49300	7,6
Сп10-35		8000	44	53000	8,2
Сп11-35		9000	47	56600	8,7
Сп12-35		10000	51	61500	9,5
Сп13-35		11000	72	86000	13,2
Сп14-35		12000	77	91900	14,2
Сп15-35		13000	82	97900	15,1
Сп16-35		14000	87	103900	16,0
Сп17-35		15000	92	109900	16,9
Сп18-35		16000	97	115900	17,8
Сп19-35		17000	102	121900	18,8
Сп20-35		18000	107	127800	19,7
Сп13-40		11000	72	100200	15,4
Сп14-40		12000	77	107200	16,5
Сп15-40		13000	82	114200	17,6
Сп16-40		14000	87	121000	18,6
Сп17-40		15000	92	128100	19,7
Сп18-40		16000	97	135100	20,8
Сп19-40		17000	102	142000	21,9
Сп20-40		18000	107	149000	23,0

Таблица 10

Ведомость стержней на один элемент

(сетки головы, каркас острия, петли, штырь)

Марка элемента	Позиция	Эскиз или сечение	Диаметр, мм, класс	Длина заготовки l, мм	Количество	a₁	a₂	l₁	l₂
Марка элемента	Позиция	Эскиз или сечение	Диаметр, мм, класс	Длина заготовки l, мм	Количество	мм
С30	1		5BI	280	6	65	-	-	-
С35	1		5BI	320	6	75
С40	1		5BI	380	7	70
КО30	2	Поз. 2 Поз. 3	10AI	780	2	290	-	190	340
КО30	3		5BI	3100	1	-	205	-	-
КО35	2		10AI	840	2	320	-	220	370
КО35	3		5BI	4400	1	-	235	-	-
КО40	2		10AI	990	2	410	-	280	430
КО40	3		5BI	5000	1	-	295	-	-
П3	-		10AI	1250	-	360	180	-	-
П4			12AI	1250		360
П5			14AI	1250		360
П6			16AI	1260		360
П7			14AI	1350		410	230
П8			16AI	1360		410
П9			18AI	1370		410
П10			20AI	1370		410
П11			20AI	1470		410	280
П12			22AI	1470		460
П13			25AI	1480		460
Ш1	-		10AI	250	-	-	-	-	-

Таблица 11

Выборка стали на один элемент (сетки головы,

каркас острия, петли, штырь)

??????????????????????????????????????????????????????????????????

Марка ? Арматурная сталь ?Всего масса,

элемента????????????????????????????????????????????? кг

? по ГОСТ 5781-82, ? по ГОСТ 6727-80, ?

? класс А-I ? класс В-I ?

?????????????????????????????????????????????

?Диаметр, мм?Масса, кг?Диаметр, мм?Масса, кг?

??????????????????????????????????????????????????????????????????

С30 ? - ? - ? 5 ? 0,3 ? 0,3

С35 ? ? ? ? 0,3 ? 0,3

С40 ? ? ? ? 0,4 ? 0,4

??????????????????????????????????????????????????????????????????

КО30 ? 10 ? 1,0 ? 5 ? 0,5 ? 1,5

КО35 ? ? 1,0 ? ? 0,7 ? 1,7

КО40 ? ? 1,2 ? ? 0,9 ? 2,1

??????????????????????????????????????????????????????????????????

П3 ? 10 ? 0,5 ? - ? - ? 0,5

????????????? ? ? ?

П4 ? 12 ? 1,1 ? ? ? 1,1

П5 ? 14 ? 1,5 ? ? ? 1,5

П6 ? 16 ? 2,0 ? ? ? 2,0

П7 ? 14 ? 1,6 ? ? ? 1,6

П8 ? 16 ? 2,1 ? ? ? 2,1

П9 ? 18 ? 2,7 ? ? ? 2,7

П10 ? 20 ? 3,4 ? ? ? 3,4

П11 ? 20 ? 3,6 ? ? ? 3,6

П12 ? 22 ? 4,4 ? ? ? 4,4

П13 ? 25 ? 5,7 ? ? ? 5,7

??????????????????????????????????????????????????????????????????

Ш1 ? 10 ? 0,1 ? - ? - ? 0,1

21. Сетки, петли и каркас острия должны быть привязаны к продольной арматуре вязальной проволокой. Штырь устанавливается после формования бетона.

22. (Исключен, Изм. N 1).

23. Сваи с продольной арматурой, предусмотренной настоящим стандартом, должны быть испытаны на трещиностойкость путем укладки их на две опоры, расположенные по схеме, указанной на черт. 3.

Схема испытания свай

Черт. 3

24. После укладки свай на две опоры через 10 мин производят осмотр ее верхней грани над опорами. Сваю считают выдержавшей испытание, если на ее гранях:

а) не появятся трещины - для свай с арматурой из высокопрочной проволоки и канатов;

б) раскрытие трещин не превышает 0,2 мм - для свай со стержневой арматурой.

Ширину раскрытия трещин измеряют с точностью до 0,05 мм.

25. Испытание на трещиностойкость свай, в которых площадь поперечного сечения продольной арматуры увеличена по сравнению с приведенной в настоящем стандарте, производят в соответствии со схемой, которая должна быть приложена в заказной спецификации.

26. Условия расчета и применения свай даны в Приложении 2.

27. Сваи длиной до 12 м включительно допускается изготовлять с технологическим уклоном двух противоположных сторон поперечного сечения, не превышающим 1:15 без изменения площади поперечного сечения. При этом защитный слой бетона не должен быть менее 30 мм. Расположение арматуры в поперечном сечении сваи должно соответствовать черт. 4а, б.

Черт. 4

Приложение 1

Обязательное

ВАРИАНТ АРМИРОВАНИЯ СВАЙ

1. В табл. 1 и 2 приведены допускаемые варианты замены продольной стержневой арматуры и арматурных канатов. Марка бетона по прочности на сжатие должна соответствовать указанной в табл. 1 настоящего стандарта.

Таблица 1

Варианты замены продольной стержневой арматуры

Марка сваи	Количество, диаметр, мм, класс	Усилие натяжения, тс
		Механический способ		Электротермический способ
		одного стержня	всех	одного стержня	всех
CH12-30		6,4	25,6	6,1	24,4
CH13-30		6,4	25,6	-	-
CH14-30		6,4	25,6	-	-
CH15-30		8,8	35,2	-	-
CH12-35		6,4	25,6	6,1	24,4
CH13-35		6,4	25,6	-	-
CH14-35		8,8	35,2	-	-
CH15-35		8,8	35,2	-	-
CH16-35		11,5	46,0	-	-
CH17-35		14,5	58,0	-	-
CH18-35		14,5	58,0	-	-
CH19-35		14,5	58,0	-	-
CH20-35		17,9	71,6	-	-
CH14-40		8,8	35,2	-	-
CH16-40		11,5	46,0	-	-
CH17-40		14,5	58,0	-	-
CH18-40		14,5	58,0	-	-
CH19-40		17,9	71,6	-	-
CH20-40		17,9	71,6	-	-

Таблица 2

Варианты замены продольной арматуры из канатов

Марка сваи	Количество, диаметр, мм, класс	Усилие натяжения, тс
Марка сваи	Количество, диаметр, мм, класс	одного каната	всех
СНк15-30		6,8	54,4
СНк15-35		6,8	54,4
СНк16-35		6,8	54,4
СНк17-35		6,8	81,6
СНк17-35		11,7	93,6
СНк18-35		6,8	81,6
СНк19-35		6,8	108,8
СНк19-35		11,7	140,4
СНк20-35		6,8	136,0
СНк20-35		11,7	140,4
СНк17-40		6,8	81,6
СНк17-40		11,7	93,6
СНк18-40		6,8	81,6
СНк19-40		6,8	108,8
СНк19-40		11,7	140,4
СНк20-40		6,8	136,0
СНк20-40		11,7	140,4

Примечание. Замена арматуры в сваях, не включенных в табл. 1 и 2, экономически нецелесообразна.

(Измененная редакция, Изм. N 1).

Приложение 2

Обязательное

УСЛОВИЯ РАСЧЕТА И ПРИМЕНЕНИЯ СВАЙ

1. Сваи, предусмотренные настоящим стандартом, рассчитаны на изгиб от усилий, возникающих при подъеме на копер за одну точку, расположенную от торца на расстоянии, равном 0,294 длины призматической части сваи, по прочности и раскрытию (кратковременному) трещин до

= 0,3 мм при армировании свай стержневой арматурой; по образованию трещин при армировании свай проволокой и арматурными канатами.

Коэффициент перегрузки к собственной массе не учитывается. Коэффициент динамичности принят равным:

1,5 - при расчете по прочности;

1,25 - при расчете по образованию и раскрытию трещин.

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду СНиП II-21-75, а не СНиП II.21-75.

2. При проектировании свайных фундаментов сваи должны быть рассчитаны на нагрузки, передаваемые на сваи в строительный и эксплуатационный периоды, по прочности и трещиностойкости. При этом категории трещиностойкости свай в зависимости от условий их работы и вида продольной арматуры, а также величина предельно допустимой ширины раскрытия трещин должны быть приняты согласно главе СНиП II.21-75.

Допускается увеличивать поперечное сечение продольной арматуры, если это требуется по расчету. При этом в конце марки сваи добавляется буква "у" (усиленная) и в заказной спецификации дополнительно указывается класс, диаметр и количество стержней продольной арматуры.

3. При проверке свай по прочности и образованию трещин для свай, армированных проволокой и канатами, и по прочности и раскрытию трещин до

= 0,2 мм для свай, армированных стержневой арматурой, на внецентренное сжатие от эксплуатационных нагрузок рекомендуется пользоваться графиками.

4. Графики для проверки свай, предусмотренных настоящим стандартом, на внецентренное сжатие от эксплуатационных нагрузок M и N приведены на черт. 1 - 17.

Сваи сечением 30 х 30 см. Бетон М300

Черт. 1

Сваи сечением 30 х 30 см. Бетон М400

Черт. 2

Сваи сечением 35 х 35 см. Бетон М300

Черт. 3

Сваи сечением 35 х 35 см. Бетон М400

Черт. 4

Сваи сечением 40 х 40 см. Бетон М400

Черт. 5

Сваи сечением 30 х 30 см. Бетон М300

Черт. 6

Сваи сечением 30 х 30 см. Бетон М400

Черт. 7

Сваи сечением 35 х 35 см. Бетон М300

Черт. 8

Сваи сечением 35 х 35 см. Бетон М400

Черт. 9

Сваи сечением 40 х 40 см. Бетон М400

Черт. 10

Сваи сечением 40 х 40 см. Бетон М400

Черт. 11

Сваи сечением 40 х 40 см. Бетон М400

Черт. 12

Сваи сечением 30 х 30 см. Бетон М350

Черт. 13

Сваи сечением 30 х 30 см. Бетон М400

Черт. 14

Сваи сечением 35 х 35 см. Бетон М350

Черт. 15

Сваи сечением 35 х 35 см. Бетон М400

Черт. 16

Сваи сечением 40 х 40 см. Бетон М400

Черт. 17

На графиках приняты обозначения: N - нормальная сила, тс; M - изгибающий момент относительно оси сваи, тс x м, передаваемые на сваю при эксплуатации здания и сооружения.

3 - 4. (Измененная редакция, Изм. N 1).

5. Предполагается, что свая по всей длине находится в грунте и продольный изгиб сваи не учитывается.

6. После выбора длины и сечения сваи (по геологическим условиям) устанавливается класс, диаметр и количество стержней, проволок или канатов продольной арматуры в соответствии с табл. 2 - 11 настоящего стандарта.

7. Если точка с координатами M и N лежит ниже линии, соответствующей принятому армированию свай, то выбранная свая удовлетворяет расчету по прочности, раскрытию или образованию трещин (для соответствующей продольной арматуры) на эксплуатационные нагрузки M и N, если точка лежит выше - не удовлетворяет.

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/25/gost_94022.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
