"ГОСТ 23119-78. Фермы стропильные стальные сварные с элементами из парных уголков для производственных зданий. Технические условия"
(утв. Постановлением Госстроя СССР от 28.04.1978 N 73)

Разработан и внесен Ордена Трудового Красного Знамени Центральным научно-исследовательским и проектным институтом строительных металлоконструкций (ЦНИИпроектстальконструкция) Госстроя СССР.

Исполнители: В.М. Бахмутский (руководитель темы), Т.В. Арсентьева, Л.А. Пескова, В.А. Алексеев, В.Т. Ильин, П.П. Домерщиков.

Настоящий стандарт распространяется на стальные сварные стропильные фермы с элементами из парных уголков, соединенных в тавр, с уклоном верхнего пояса 1,5%, предназначенные для производственных зданий пролетами 18, 24, 30 и 36 м:

с рулонной и мастичной кровлей;

со стальными и железобетонными колоннами;

с неагрессивными и слабоагрессивными средами;

возводимых в районах с расчетной температурой наружного воздуха минус 65 °С и выше и сейсмичностью до 9 баллов включительно.

Стропильные стальные фермы должны удовлетворять требованиям ГОСТ 23118-78 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

1.1. Фермы должны изготовляться высотой:

3150 мм - для пролетов зданий 18, 24, 30 и 36 м;

2250 мм - для пролетов зданий 18 и 24 м.

Фермы высотой 3150 мм для пролетов зданий 18 и 24 м должны применяться в зданиях, в которых наряду с пролетами 18 и 24 м имеются пролеты 30 и 36 м, а также в зданиях, где по условиям технологии производства требуется повышенная высота межферменного пространства. В остальных случаях выбор ферм по высоте для пролетов зданий 18 и 24 м производится на основе результатов сопоставления технико-экономических показателей рассмотренных вариантов.

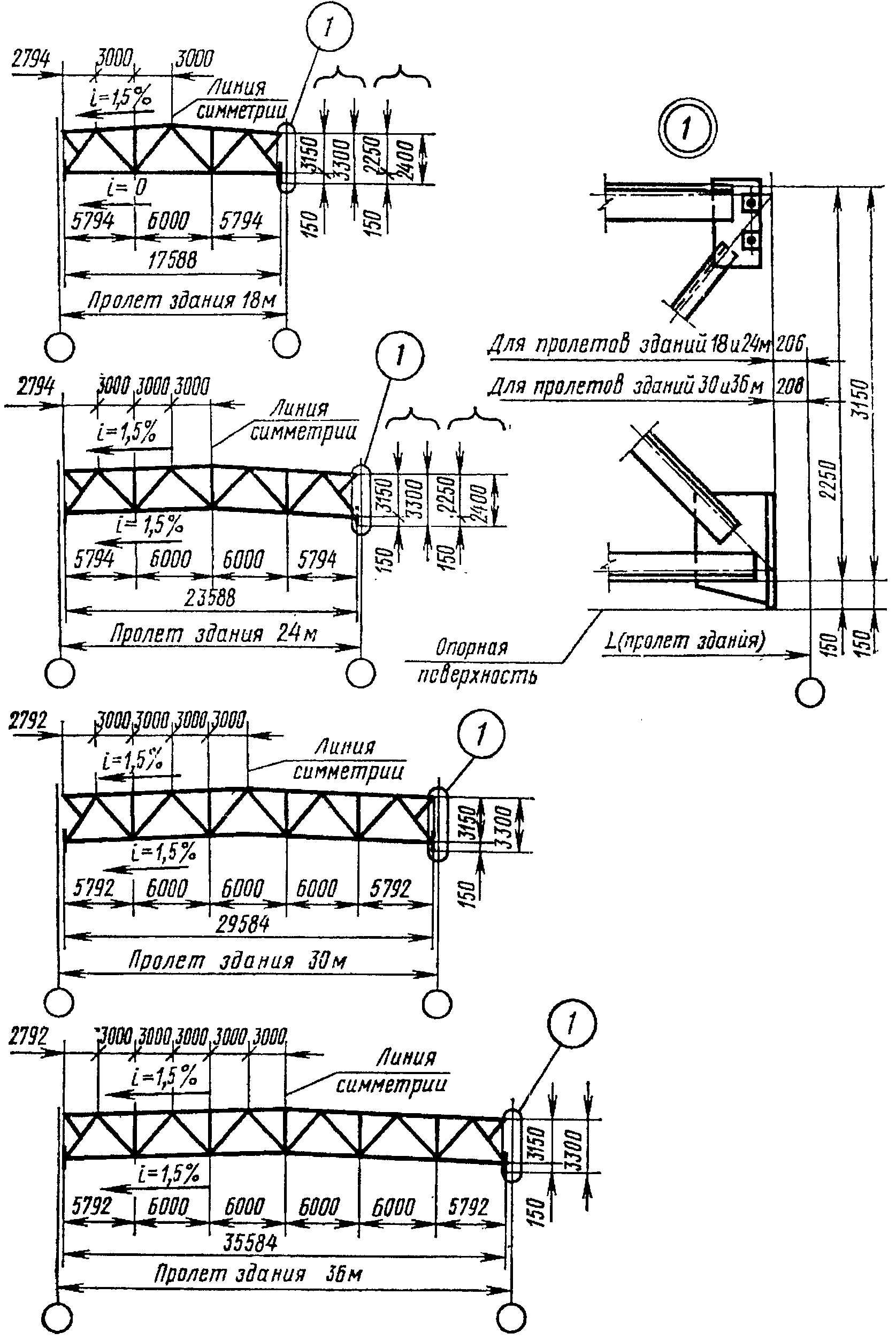

1.2. Схемы и основные размеры ферм должны соответствовать указанным на черт. 1. Допускается применение дополнительных элементов решетки (шпренгелей, элементов для крепления путей подвесного транспорта, стоек для уменьшения расчетной длины основных стержней ферм и т.п.).

1.3. Членение ферм на отправочные элементы должно соответствовать черт. 2.

2.1. Фермы должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 23118-78 и СНиП III-18-75, по рабочим чертежам КМД, утвержденным в установленном порядке.

2.2. Предельные отклонения линейных размеров ферм и их деталей от номинальных приведены в табл. 1.

2.3. Предельные отклонения формы и расположения поверхностей деталей ферм от проектных приведены в табл. 2.

2.4. Шероховатость механически обработанной торцевой поверхности опорного ребра не должна быть грубее первого класса по ГОСТ 2789-73.

2.5. Расстояние между краями деталей решетки и поясов в узлах ферм должно быть равно 4 - 5 толщинам фасонки.

2.6. Верхние пояса ферм при толщине поясных уголков менее 10 мм в местах опирания железобетонных плит должны быть усилены накладками.

2.7. На верхней плоскости уголков верхних поясов ферм, в случае опирания на них железобетонных плит, должны быть нанесены несмываемой краской поперечные риски, обозначающие центр узла.

2.8. Детали ферм в зависимости от расчетной температуры должны изготовляться из сталей классов, приведенных в табл. 3.

Примечания. 1. Марки сталей должны приниматься по СНиП II-В.3-72 и СНиП II-28-73.

2. Вариант 1 или 2 выбирается на основании результатов сравнения их технико-экономических показателей.

2.9. Сварные соединения элементов ферм должны быть выполнены механизированным способом.

Допускается, в случае отсутствия оборудования для сварки механизированными способами, применение ручной сварки.

2.10. Материалы для сварки должны приниматься в соответствии со СНиП II-В.3-72.

2.11. Фермы должны быть огрунтованы и окрашены.

Грунтовка и окраска должны соответствовать пятому классу покрытия по ГОСТ 9.032-74.

3.1. Фермы должны поставляться предприятием-изготовителем комплектно.

В состав комплекта должны входить:

отправочные элементы ферм;

монтажные прокладки толщиной 4, 6 и 8 мм в количестве, равном соответственно 85, 65 и 20% от общего количества опорных узлов ферм;

техническая документация в соответствии с требованиями ГОСТ 23118-78.

4.1. Фермы (отправочные элементы) для проверки соответствия их требованиям настоящего стандарта должны быть приняты техническим контролем предприятия-изготовителя поштучно.

4.2. Контроль отклонений линейных размеров ферм и их деталей (в том числе размеров сечений профилей проката) от номинальных, отклонения формы и расположения поверхностей деталей от проектных, качества сварных соединений и подготовки поверхности под защитные покрытия должен производиться до грунтования ферм.

4.3. Контрольной сборке должны подвергаться первая и каждая десятая ферма.

4.4. Потребитель имеет право производить приемку ферм, применяя при этом правила приемки и методы контроля, установленные настоящим стандартом.

5.1. Контроль отклонений линейных размеров ферм и их деталей от номинальных, отклонения формы и расположения поверхностей деталей от проектных, а также шероховатости механически обработанной поверхности следует производить универсальными методами и средствами.

5.2. Контроль качества швов сварных соединений и размеров их сечений должен производиться в соответствии со СНиП III-18-75.

6.1. Изготовленные фермы должны быть замаркированы.

На каждом отправочном элементе фермы должны быть нанесены:

номер заказа;

номер чертежа КМД, по которому изготовлен отправочный элемент фермы;

условное обозначение ферм по чертежу КМД с указанием порядкового номера изготовления.

На каждом пакете монтажных прокладок должны быть нанесены номер заказа и номер чертежа КМД, по которому изготовлены прокладки.

На каждой монтажной прокладке должна быть указана ее толщина.

Пример маркировки отправочного элемента фермы:

где 310 - номер заказа;

5 - номер чертежа КМД;

В8 - условное обозначение;

6 - порядковый номер изготовления.

На отправочном элементе фермы маркировочные знаки должны быть нанесены на первом раскосе и на внешней плоскости нижнего пояса, а также на пакете монтажных проклаДокументовверху и внизу пакета.

Маркировочные знаки должны наноситься несмываемой краской.

6.2. Фермы (отправочные элементы) должны транспортироваться и храниться в рабочем положении. При этом фермы должны опираться на деревянные подкладки, устанавливаемые вблизи узлов, толщиной не менее 50 мм при транспортировании и не менее 150 мм при хранении ферм на строительной площадке.

Длина подкладки должна превышать ширину нижнего пояса ферм не менее чем на 100 мм.

При транспортировании и хранении должна быть обеспечена надежность закрепления ферм и сохранность их от повреждений.

При транспортировании отправочные элементы ферм должны быть соединены в пакеты. Масса пакета должна быть согласована с потребителем и не превышать 20 т.

Монтажные прокладки должны быть соединены в пакеты проволокой.

7.1. Монтаж ферм должен производиться в соответствии с требованиями ГОСТ 23118-78 и СНиП III-18-75.

7.2. Предельные отклонения от проектного положения смонтированных конструкций приведены в табл. 4.

7.3. Смещение наружных граней опорных частей железобетонных плит покрытия с поперечных рисок, нанесенных в соответствии с п. 2.7, не должно быть более 20 мм.

8.1. Изготовитель должен гарантировать соответствие ферм требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и монтажа, установленных настоящим стандартом.
