"ГОСТ ISO 4920-2021. Межгосударственный стандарт. Материалы текстильные. Определение устойчивости к поверхностному смачиванию (метод испытания разбрызгиванием)"
(введен в действие Приказом Росстандарта от 13.06.2024 N 782-ст)
(ред. от 01.10.2024)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Республиканским государственным предприятием на праве хозяйственного ведения "Казахстанский институт стандартизации и метрологии" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Комитетом технического регулирования и метрологии Министерства торговли и интеграции Республики Казахстан

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по результатам голосования в АИС МГС (протокол от 30 сентября 2021 г. N 143-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 июня 2024 г. N 782-ст межгосударственный стандарт ГОСТ ISO 4920-2021 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2025 г. с правом досрочного применения

5 Настоящий стандарт идентичен международному стандарту ISO 4920:2012 "Материалы текстильные. Определение устойчивости к поверхностному смачиванию (метод испытания разбрызгиванием)" ["Textile fabrics - Determination of resistance to surface wetting (spray test)", IDT].

Международный стандарт разработан подкомитетом SC 2 "Испытания на чистку, отделку и водостойкость" Технического комитета по стандартизации ISO/TC 38 "Текстильные изделия".

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВЗАМЕН ГОСТ 30292-96

Настоящий стандарт устанавливает метод определения устойчивости к поверхностному смачиванию путем разбрызгивания воды на поверхность текстильных материалов, в том числе, имеющих водостойкую или водоотталкивающую отделку.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1362-ст)

Данный метод не предназначен для прогнозирования устойчивости материалов к проникновению дождя, поскольку не измеряет проникновение воды сквозь поверхность.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1362-ст)

В настоящем стандарте использована нормативная ссылка на следующий стандарт [для датированной ссылки применяют только указанное издание ссылочного стандарта, для недатированной - последнее издание (включая все изменения)]:

ISO 139, Textiles - Standard atmospheres for conditioning and testing (Изделия текстильные. Стандартные атмосферные условия для проведения кондиционирования и испытаний)

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 оценка разбрызгиванием (spray rating): Определение степени устойчивости поверхности текстильного материала к смачиванию.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1362-ст)

3.2 лицевая сторона (face): Поверхность текстильного материала, предназначенная для использования в качестве внешней видимой стороны в готовом изделии.

Заданный объем дистиллированной или полностью деионизированной воды разбрызгивают на испытуемую пробу, которую закрепляют в двойном кольце (держателе для проб) и фиксируют под углом 45° таким образом, чтобы центр пробы находился на заданном расстоянии от разбрызгивающего сопла. Оценку разбрызгиванием определяют путем сравнения внешнего вида пробы после испытания с описаниями и фотографиями эталонов.

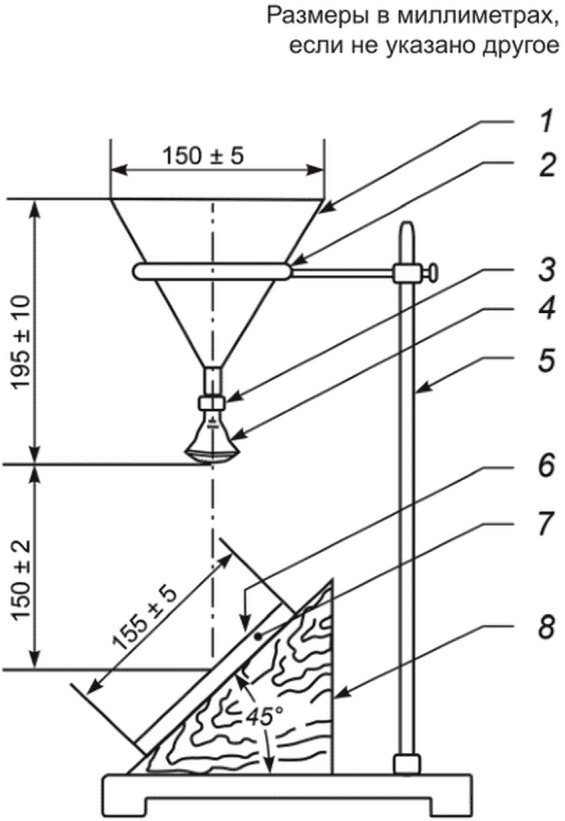

5.1 Разбрызгивающее устройство <1>, состоящее из воронки диаметром (150 +/- 5) мм с металлическим соплом (см. 5.2), соединенным с концом воронки резиновым кольцом с внутренним диаметром 10 мм (см. рисунок 1).

--------------------------------

<1> Подобное испытательное оборудование, состоящее из двойного кольца, воронки и схемы оценки испытания разбрызгиванием, можно приобрести в Американской ассоциации текстильных химиков и колористов (AATCC), PO Box 12215, Research Triangle Park, NC 27709-2215 (США); тел.: +1.919.549.8141; fax: +1.919.549-8933; email: orders@aatcc.org. Эта информация приведена для удобства пользователей настоящего стандарта и не является одобрением данного оборудования со стороны ISO.

Расстояние от верхней части воронки до нижнего конца сопла составляет (195 +/- 10) мм.

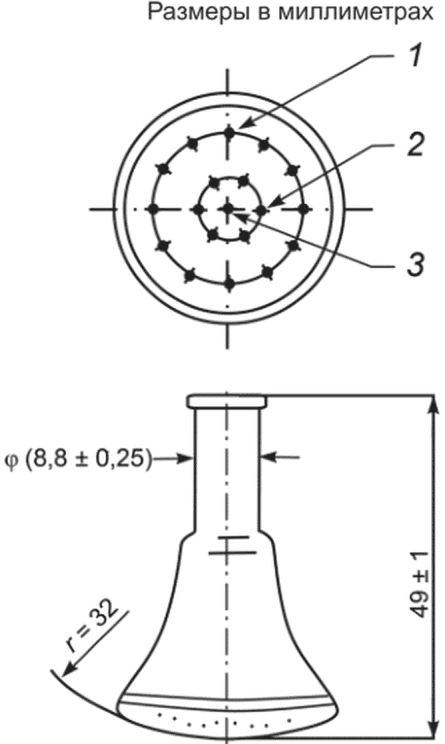

5.2 Металлическое разбрызгивающее сопло <1> с выпуклой поверхностью с 19 отверстиями, диаметр каждого из которых (0,86 +/- 0,05) мм (см. рисунок 2).

--------------------------------

<1> В продаже имеются пригодные металлические сопла. Информацию можно получить в Центральном Секретариате ISO или в Секретариате ISO/ТК 38/ПК 2.

Отверстия распределены по поверхности сопла. Продолжительность разбрызгивания для установленного объема (250 +/- 2) см³ воды, налитой в воронку, должна составлять от 25 до 30 с.

5.3 Держатель для проб (см. рисунок 1), состоящий из двух вложенных одно в другое деревянных или металлических колец, одно из которых с внутренним диаметром (155 +/- 5) мм, а другое - с внешним диаметром (155 +/- 5) мм.

Держатель для проб при проведении испытания должен быть расположен на подходящей опоре, зафиксированной под углом 45°, при этом геометрический центр испытуемой пробы должен находиться на расстоянии (150 +/- 2) мм ниже центра разбрызгивающего сопла.

5.4 Вода дистиллированная или полностью деионизированная [1] температурой (20 +/- 2) °C или (27 +/- 2) °C либо другой, согласованной с заинтересованными сторонами.

Используемая температура должна быть указана в протоколе испытаний [см. раздел 10, перечисление c)].

5.5 Мерный цилиндр объемом 250 см³, класс В.

Кондиционирование и испытание проб проводят по ISO 139. По согласованию сторон кондиционирование и испытание могут проводить при температуре окружающей среды.

(раздел 7 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1362-ст)

Для испытаний отбирают не менее трех испытуемых проб, каждая с размером сторон не менее 180 мм, из различных участков материала, чтобы они давали наиболее полное представление об испытуемом материале и могли быть закреплены на держателе для проб (см. 5.3). Не следует отбирать испытуемые пробы из тех мест материала, где имеются складки и следы сгибов.

8.1 Испытуемые пробы кондиционируют в течение не менее 4 ч в атмосферных условиях, установленных в разделе 6.

8.2 После кондиционирования испытуемую пробу надежно закрепляют в держателе для проб (см. 5.3) лицевой стороной вверх. Держатель для проб помещают на опору, как установлено в 5.3. Если в технических требованиях на материал не установлено иное, испытуемая проба должна быть ориентирована таким образом, чтобы ее основа или продольное направление располагались параллельно потоку воды, падающей на нее.

8.3 Наливают (250 +/- 2) см³ воды (5.4) в воронку (5.1) быстро, но равномерно, для обеспечения непрерывного разбрызгивания. Продолжительность разбрызгивания должна составлять от 25 до 30 с.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1362-ст)

8.4 Сразу после прекращения разбрызгивания снимают держатель с опоры. Берут держатель (см. 5.3) за нижний край, располагая пробу почти горизонтально лицевой стороной вниз. Энергично производят удар держателем по твердому предмету лицевой стороной пробы. Переворачивают держатель на 180° и еще раз производят удар им по твердому предмету.

8.5 Сразу после этих двух ударов, не снимая испытуемую пробу с держателя, оценивают степень смачивания лицевой стороны в соответствии с разделом 9.

8.6 Повторяют этапы 8.1 - 8.5 для всех проб.

9.1 Каждой испытуемой пробе присваивают оценку, которая наилучшим образом соответствует степени смачивания по шкале оценок разбрызгиванием (см. 9.2) или фотографической эталонной шкале оценок разбрызгиванием (см. приложение А и рисунок А.1). Промежуточные значения оценок могут быть использованы с шагом 0,5 для оценок, соответствующих ISO 1, или AATCC 50, или выше.

Фотографические эталоны не совсем удобны для оценки темных материалов, для которых более надежными являются документированные описания.

9.2 Шкала оценок разбрызгиванием определяется следующим образом:

0 - полное смачивание всей лицевой стороны пробы;

1 - полное смачивание всей лицевой стороны пробы за пределами точек разбрызгивания;

2 - частичное смачивание лицевой стороны пробы за пределами точек разбрызгивания;

3 - смачивание лицевой стороны пробы в точках разбрызгивания;

4 - незначительное случайное прилипание или смачивание лицевой стороны пробы;

5 - отсутствие прилипания или смачивания на лицевой стороне пробы.

Протокол испытаний должен содержать следующую информацию:

a) ссылку на настоящий стандарт;

b) использованные условия проведения испытаний;

c) температуру воды;

d) оценку разбрызгиванием для каждого испытанной пробы;

e) все данные, необходимые для идентификации испытанных проб;

f) любое отклонение от процедуры, установленной в настоящем стандарте.

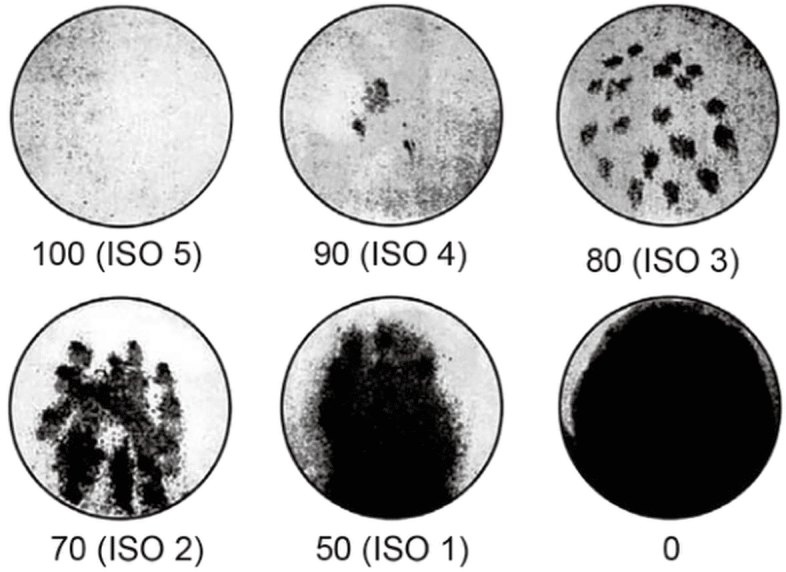

Шкала описательных оценок ISO соответствует фотографической шкале <1> AATCC следующим образом:

100 - нет прилипания или смачивания на лицевой стороне пробы;

90 - незначительное случайное прилипание или смачивание лицевой стороны пробы;

80 - смачивание лицевой стороны пробы в точках разбрызгивания;

70 - частичное смачивание лицевой стороны пробы за пределами точек разбрызгивания;

50 - полное смачивание всей лицевой стороны пробы за пределами точек разбрызгивания;

0 - полное смачивание всей лицевой стороны пробы.

Для получения более показательных фотографий использовалась окрашенная вода.

Примечание - Данные значения приведены в условных единицах (усл. ед.)

--------------------------------

<1> Подобное испытательное оборудование, состоящее из двойных пялец, сопла, воронки, штатива и схемы оценки испытания разбрызгиванием, можно приобрести в Американской ассоциации текстильных химиков и колористов (AATCC), PO Box 12215, Research Triangle Park, NC 27709-2215 (США); тел. +1.919.549.8141; факс: +1.919.549.8933; e-mail: orders@aatcc.org. Эта информация приведена для удобства пользователей настоящего стандарта и не является одобрением данного оборудования со стороны ИСО.
