"ГОСТ IEC 62586-2-2022. Межгосударственный стандарт. Измерение показателей качества электроэнергии в системах электропитания. Часть 2. Функциональные испытания и требования, касающиеся неопределенности"
(введен в действие Приказом Росстандарта от 30.08.2024 N 1139-ст)

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	ЗАО "Национальный орган по стандартизации и метрологии" Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Узбекистан	UZ	Узбекское агентство по техническому регулированию

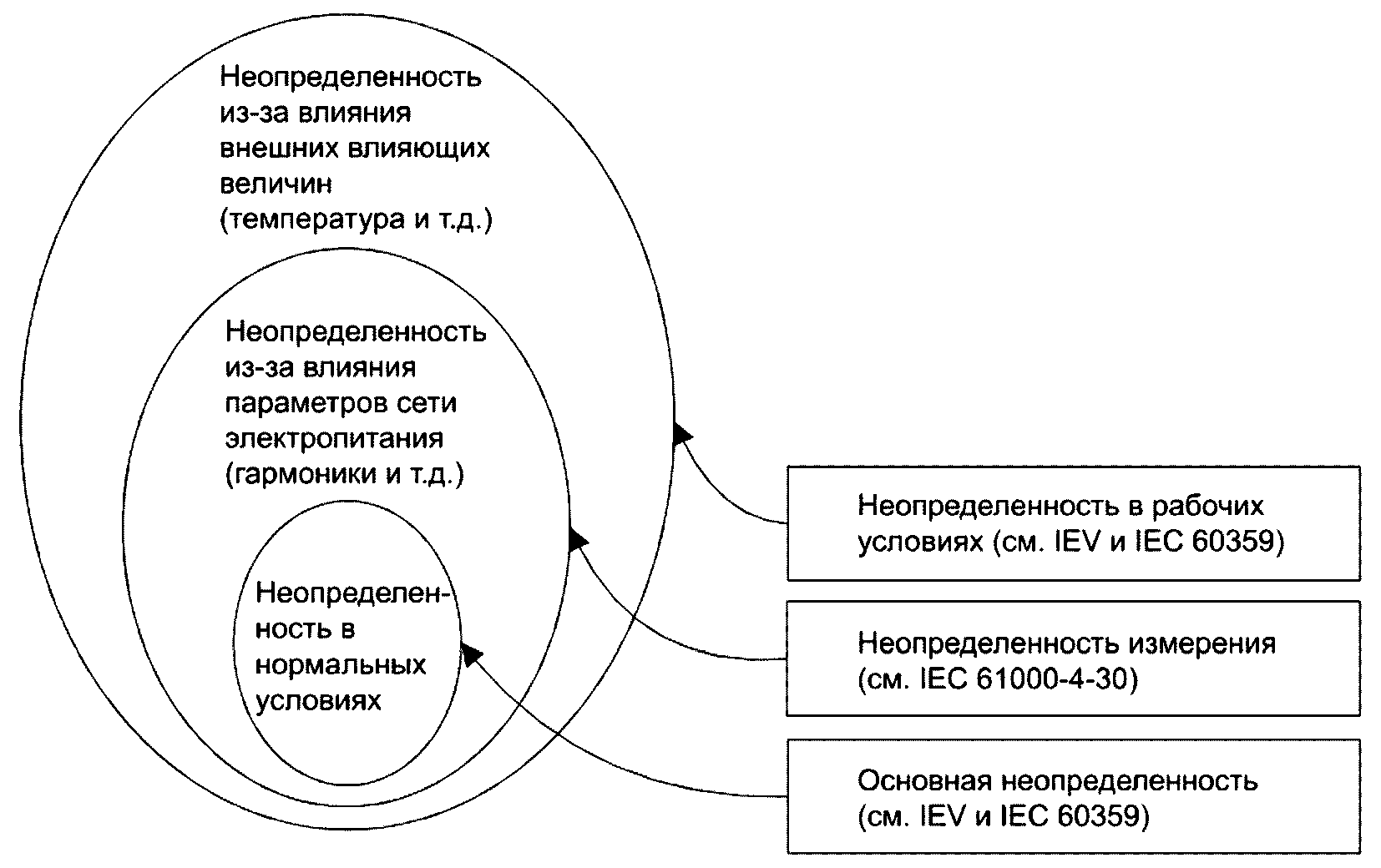

Влияющие величины системы электропитания	Пункт	Метод измерений	Неопределенность измерений и диапазон измерений		Оценка измерений	Объединение измерений
			Неопределенность в нормальных условиях	Изменения, вызываемые влияющими величинами
Частота питания	6.1	6.1.2	6.1.3.1	6.1.3.2	6.1.4	Н.П.
Величина напряжения питания	6.2	6.2.1	6.2.2.1	6.2.2.2	Н.П.	6.2.4
Фликер	6.3	См. IEC 61000-4-15	См. IEC 61000-4-15	Н.П.	Н.П.	Н.П.
Перенапряжения, провалы и прерывания напряжения питания	6.4	6.4	6.4	6.4	Н.П.	6.4
Несимметрия напряжения питания	6.5	6.5	6.5	Н.П.	Н.П.	Н.П.
Гармоники напряжения	6.6	6.6.1	6.6.2.1	6.6.2.2	Н.П.	6.6.4
Интергармоники напряжения	6.7	6.7.1	6.7.2.1	6.7.2.2	Н.П.	6.7.4
Напряжение сигналов, наложенных на питающее напряжение	6.8	6.8	6.8	6.8.2.2	Н.П.	6.8
Положительное и отрицательное отклонение напряжения	6.9	6.9	6.9	6.9	Н.П.	6.9
Маркирование	6.10	6.10	Н.П.	Н.П.	Н.П.	Н.П.
Неопределенность измерения времени	6.11	Н.П.	6.11	Н.П.	Н.П.	Н.П.
Изменения, вызываемые внешними влияющими величинами	6.12	Н.П.	Н.П.	6.12	Н.П.	Н.П.
Быстрые изменения напряжения	6.13	6.13.2 6.13.3 6.13.4 6.13.5 6.13.6 6.13.7	Н.П.	Н.П.	Н.П.	Н.П.
Величина тока	6.14	6.2.1	6.2.2.1	6.2.2.2	Н.П.	Н.П.
Гармоники тока	6.15	6.6.1	6.6.2.1	6.6.2.2	Н.П.	6.6.4
Интергармоники тока	6.16	6.7.1	6.7.2.1	6.7.2.2	Н.П.	6.7.4
Несимметрия токов	6.17	6.17.2	6.17.2	Н.П.	Н.П.	Н.П.

Влияющие величины системы электропитания	Пункт	Метод измерений	Неопределенность измерений и диапазон измерений		Оценка измерений	Объединение измерений
			Неопределенность в нормальных условиях	Изменения, вызываемые влияющими величинами
Частота питания	7.1	7.1.2	7.1.3.1	7.1.3.2	7.1.4	Н.П.
Величина напряжения питания	7.2	7.2.1	7.2.2.1	7.2.2.2	Н.П.	7.2.4
Фликер	7.3	Н.П.	Н.П.	Н.П.	Н.П.	Н.П.
Перенапряжения, провалы и прерывания напряжения питания	7.4	7.4	7.4	7.4	7.4	Н.П.
Несимметрия напряжения питания	7.5	7.5.2	7.5.2	Н.П.	Н.П.	7.5.3
Гармоники напряжения	7.6	7.6.2	7.6.3.1	7.6.3.2	Н.П.	7.6.5
Интергармоники напряжения	7.7	7.7	7.7	7.7	Н.П.	7.7
Напряжение сигналов, наложенных на питающее напряжение	7.8	7.8.2	7.8.3.1	Н.П.	Н.П.	Н.П.
Положительное и отрицательное отклонение напряжения	7.9	Н.П.	Н.П.	Н.П.	Н.П.	Н.П.
Маркирование	7.10	Н.П.	Н.П.	Н.П.	Н.П.	Н.П.
Неопределенность измерения времени	7.11	Н.П.	Н.П.	Н.П.	Н.П.	Н.П.
Изменения, вызываемые внешними влияющими величинами	7.12	Н.П.	Н.П.	Н.П.	Н.П.	Н.П.
Быстрые изменения напряжения	7.13	6.13.2.1 6.13.3 6.13.4 6.13.5 6.13.6 6.13.7	Н.П.	Н.П.	Н.П.	Н.П.
Величина тока	7.14	7.2.1	7.2.2.1	7.2.2.2	Н.П.	Н.П.
Гармоники тока	7.15	7.6.2	7.6.3.1	7.6.3.2	Н.П.	7.6.5
Интергармоники тока	7.16	7.7	7.7	7.7	Н.П.	7.7
Несимметрия токов	7.17	7.17.2	7.17.2	Н.П.	Н.П.	Н.П.

Измеряемый параметр	Класс	Испытательная точка P1 <a>	Испытательная точка P2 <a>	Испытательная точка P3 <a>	Испытательная точка P4 <a>	Испытательная точка P5 <a>
Частота 50 Гц <b> (охватывает 50 Гц)	A или S	42,5 Гц	50,05 Гц	57,5 Гц	50 Гц	Н.П.
Частота 60 Гц <b> (охватывает 60 Гц)	A или S	51 Гц	59,95 Гц	69 Гц	60 Гц	Н.П.
Величина напряжения питания	A	10% от Udin	45% от Udin	80% от Udin	115% от Udin	150% от Udin
	S	20% от Udin	45% от Udin	70% от Udin	95% от Udin	120% от Udin
Величина тока	A или S	10% от In	45% от In	80% от In	100% от In	Н.П.
Перенапряжения <c>	A	Пороговое значение перенапряжения - <d>	Пороговое значение перенапряжения + <d>	110% от Udin	120% от Udin	200% от Udin
	S	Пороговое значение перенапряжения - <d>	Пороговое значение перенапряжения + <d>	110% от Udin	120% от Udin	150% от Udin
Провалы напряжения <c>	A	Пороговое значение перенапряжения + <d>	Пороговое значение перенапряжения - <d>	20% от Udin	60% от Udin	85% от Udin
	S	Пороговое значение перенапряжения + <d>	Пороговое значение перенапряжения - <d>	20% от Udin	60% от Udin	85% от Udin
Гармоники <f>	A	Основная, как указано	Основная, как указано	Основная, как указано	Основная, как указано	Основная, как указано
		5% на 2-й гармонике	10% на 3-й гармонике	1% на 50-й гармонике	Искажения на всех гармониках одновременно вплоть до 50-го порядка в размере 10% для уровней совместимости класса 3 по IEC 61000-2-4	Искажения на всех гармониках одновременно вплоть до 50-го порядка в размере 200% для уровней совместимости класса 3 по IEC 61000-2-4
Гармоники <f>	S	Основная, как указано	Основная, как указано	Основная, как указано	Основная, как указано	Основная, как указано
		5% на 2-й гармонике	10% на 3-й гармонике	1% на 40-й гармонике	Искажения на всех гармониках одновременно вплоть до 40-го порядка в размере 10% для уровней совместимости класса 3 по IEC 61000-2-4	Искажения на всех гармониках одновременно вплоть до 40-го порядка в размере 100% для уровней совместимости класса 3 по IEC 61000-2-4
Интергармоники <f>	A	Основная, как указано	Основная, как указано	Основная, как указано	Основная, как указано	Основная, как указано
		5% на интергармонике 1,5 x основную частоту	10% на интергармонике 7,5 x основную частоту	1% на интергармонике 49,5 x основную частоту	Искажения на 4 выбранных интергармониках <e> до 50-го порядка в размере 10% для уровней совместимости класса 3 по IEC 61000-2-4	Искажения на 4 выбранных интергармониках <e> до 50-го порядка в размере 200% для уровней совместимости класса 3 по IEC 61000-2-4
	S	Н.П.	Н.П.	Н.П.	Н.П.	Н.П.
Напряжение сигналов, наложенных на питающее напряжение	A	Udin подается на основной частоте вместе с 0% от Udin на заданной несущей частоте	Udin подается на основной частоте вместе с 1% от Udin на заданной несущей частоте	Udin подается на основной частоте вместе с 3% от Udin на заданной несущей частоте	Udin подается на основной частоте вместе с 9% от Udin на заданной несущей частоте	Udin подается на основной частоте вместе с 15% от Udin на заданной несущей частоте
	S	Н.П.	Н.П.	Н.П.	Н.П.	Н.П.
<a> Измеряемые параметры должны быть рассмотрены индивидуально, например: испытательная точка P1 для частоты, испытательная точка P2 для фликера и т.д. <b> Измерительные приборы, предназначенные для работы на частоте 50 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 50 Гц". Измерительные приборы, предназначенные для работы на частоте 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 60 Гц". Измерительные приборы, предназначенные для работы на обеих частотах, 50 Гц и 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линиях "частоту 50 Гц" и "частоту 60 Гц". <c> См. детали в приложении D. <d> Пороговое значение перенапряжения + = Самый низкий пороговый уровень перенапряжений, заявленный производителем, + неопределенность измерения остаточного напряжения + гистерезис. Пороговое значение перенапряжения - = Самый низкий пороговый уровень перенапряжений, заявленный производителем, - неопределенность измерения остаточного напряжения - гистерезис. Пороговое значение провала напряжения + = Самый низкий пороговый уровень провалов напряжений, заявленный производителем, + неопределенность измерения остаточного напряжения + гистерезис. Пороговое значение провала напряжения - = Самый низкий пороговый уровень провалов напряжений, заявленный производителем, - неопределенность измерения остаточного напряжения - гистерезис. <e> Изготовитель может выбрать интергармоники, но должен указать их в типовом протоколе испытаний. <f> Фазовые углы гармоник и интергармоник не должны быть сдвинуты от основной гармоники. Примечание - Эта таблица взята из IEC 61000-4-30:2015 (пункт 6).

Влияющие величины систем электропитания	Класс	Условия испытаний S1 <a>		Условия испытаний S2 <a>	Условия испытаний S3 <a>	Условия испытаний S4 <a>
Частота 50 Гц <e> (охватывает 50 Гц)	A или S	42,5 Гц		50 Гц	57,5 Гц	Н.П.
Частота 60 Гц <e> (охватывает 60 Гц)	A или S	51 Гц		60 Гц	69 Гц	Н.П.
Величина напряжения питания	A	10% от Udin		Н.П.	200% от Udin	Н.П.
	S	10% от Udin		Н.П.	150% от Udin	Н.П.
Величина тока	A или S	10% от In		Н.П.	100% от In	Н.П.
Гармоники напряжения (в дополнение к основному сигналу)	A или S	<c> % от основного сигнала. Гармоники: 1-я: 100% 3-я: 10% на 180° 7-я: 10% на 180° 11-я: 10% на 180° 15-я: 4% на 180° 19-я: 5% на 180° 23-я: 5% на 180°	<d> % от основного сигнала. Гармоники: 1-я: 100% 3-я: 60% на 180° 5-я: 55% на 0° 7-я: 50% на 180° 9-я: 41% на 0°	Н.П.	Н.П.	Н.П.
Интергармоники напряжения <b> (включая уровни ниже основного)	A	Н.П		Частота = 1,5 x основную частоту; 9% от Udin	Частота = 0,5 x основную частоту; 2,5% от Udin	Искажения применяются на двух интергармонических частотах одновременно: 1) Частота = 2-я гармоника + 5 Гц (105 Гц на 50 Гц и/или 125 Гц на 60 Гц), Величина = 4% от Udin 2) Частота = 2-я гармоника + 10 Гц (110 Гц на 50 Гц, и/или 130 Гц на 60 Гц), Величина = 6% от Udin
	S	Н.П		Частота = 1,5 x основную частоту; 2,5% от Udin	Частота = 0,5 x основную частоту; 2,5% от Udin	Н.П
<a> Влияющие величины должны быть рассмотрены индивидуально, например: условия испытаний S1 для частоты, условия испытаний S2 для фликера и т.д. Другие влияющие величины должны оставаться в нормальных условиях эксплуатации при испытании. <b> Напряжение сигналов, наложенных на питающее напряжение, может быть использовано как интергармоника в качестве влияющей величины. <c> Этот сигнал представляет собой крест-фактор 2. <d> Этот сигнал представляет собой крест-фактор 3. <e> Измерительные приборы, предназначенные для работы на частоте 50 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 50 Гц". Измерительные приборы, предназначенные для работы на частоте 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 60 Гц". Измерительные приборы, предназначенные для работы на обеих частотах, 50 Гц и 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линиях "частоту 50 Гц" и "частоту 60 Гц".

Влияющие величины	Условия испытаний ET1	Условия испытаний ET2	Условия испытаний ET3
Температура <a>	Минимальная температура нормированных условий эксплуатации <b>. Время, необходимое для достижения температурного равновесия, минимум 1 час	Наихудший случай, как определено изготовителем, в диапазоне от 0 °C до 45 °C <b>. Время, необходимое для достижения температурного равновесия, минимум 1 час	Максимальная температура нормированных условий эксплуатации <b>. Время, необходимое для достижения температурного равновесия, минимум 1 час
<a> Для снижения влияния самонагревания испытуемого образца принудительно может быть использована циркуляция воздуха внутри камеры. Если циркуляция воздуха применяется принудительно, то предельная температура должна быть скорректирована с учетом влияния нагнетаемого воздуха на внутренней температуре испытуемого образца. Если пользователь данного стандарта применяет такое размещение, то пользователь должен предоставить достаточные сведения об этом размещении, чтобы это испытание можно было воспроизвести. <b> Если измерительный прибор предназначен для определения качества электроэнергии, то эти нормированные условия эксплуатации будут указаны в IEC 62586-1. Каждый производитель или стандарт на продукцию, ссылающийся на IEC 62586-2, должен указывать нормированный температурный диапазон эксплуатации.

Влияющие величины	Условия испытаний EV1	Условия испытаний EV2
Вспомогательное напряжение питания	Umin, как указано изготовителем	Umax, как указано изготовителем

Критерий испытания N	Описание
TC10s(unc)	Каждое 10-секундное измерение частоты должно находиться в пределах указанной для них неопределенности
TC10s(sam)	Каждое 10-секундное измерение частоты должно быть одинаковым (в пределах удвоенной основной неопределенности)
TC(11 <= N <= 13)	Счетчик количества показаний частоты в 2-минутном интервале: 11 <= N <= 13
TC10/12(unc)	Каждое измерение на основном интервале времени 10/12 периодов должно быть в пределах указанной для них неопределенности
TC150/180(unc)	Каждое измерение объединения за интервал времени 150/180 периодов должно быть в пределах указанной для них неопределенности
TC10/12(unc)-harm	Для гармонического порядка(ов) испытывается, что каждое измерение на основном интервале времени 10/12 периодов должно быть в пределах неопределенности, указанной в IEC 61000-4-7 для класса I
TC150/180(unc)-harm	Для гармонического порядка(ов) испытывается, что каждое измерение объединения за интервал времени 150/180 периодов должно быть в пределах неопределенности, указанной в IEC 61000-4-7 для класса I
TC10 min(unc)-harm	Для гармонического порядка(ов) испытывается, что каждое измерение 10-минутного объединения должно быть в пределах неопределенности, указанной в IEC 61000-4-7 для класса I
TC150/180(unc)-thd	Суммарный коэффициент гармонических составляющих рассчитывается в соответствии с определением для суммарного коэффициента гармонических подгрупп (THDS) по IEC 61000-4-7
TC10/12(unc)-interharm	Для интергармонического порядка(ов) испытывается то, что каждое измерение на основном интервале времени 10/12 периодов должно быть в пределах неопределенности, указанной в IEC 61000-4-7 для класса I
TC150/180(unc)-interharm	Для интергармонического порядка(ов) испытывается то, что каждое измерение объединения за интервал времени 150/180 периодов должно быть в пределах неопределенности, указанной в IEC 61000-4-7 для класса I
TC10 min(unc)-interharm	Для интергармонического порядка(ов) испытывается то, что каждое измерение 10-минутного объединения должно быть в пределах неопределенности, указанной в IEC 61000-4-7 для класса I
Изготовитель может осуществить последовательное повторение одного и того же испытания, чтобы гарантировать, что эти результаты являются повторяющимися.

N	Цель испытания	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A1.1.1	Убедиться, что интервал усреднения составляет 10 с	Цикл (см. схему ниже): P1 - P3 треугольник Длительность: 5 с; P3 - P1 треугольник Длительность: 5 с	Подсчет количества отсчетов частоты в 2-минутном интервале (N)	TC10s(sam) TC(11 <= N <= 13)

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A1.2.1	Проверка диапазона измерений	P1 для частоты <a>	Н.П.	TC10s(unc)
A1.2.2	Проверка диапазона измерений	P2 для частоты <a>	Н.П.	TC10s(unc)
A1.2.3	Проверка диапазона измерений	P3 для частоты <a>	Н.П.	TC10s(unc)
<a> Измерительные приборы, предназначенные для работы на частоте 50 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 50 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на частоте 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 60 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на обеих частотах, 50 Гц и 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линиях "частоту 50 Гц" и "частоту 60 Гц".

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A1.3.1	Измерение влияния величины напряжения на неопределенность измерений (для дальнейших расчетов в соответствии с 7.13)	P2 для частоты <a>, <b>	S1 для величины напряжения	TC10s(unc)
A1.3.2	Измерение влияния гармоник напряжения на неопределенность измерений (для дальнейших расчетов в соответствии с 7.13)	P2 для частоты <a>, <b>	S1 для гармоник напряжения	TC10s(unc)
<a> Измерительные приборы, предназначенные для работы на частоте 50 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 50 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на частоте 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 60 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на обеих частотах, 50 Гц и 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линиях "частоту 50 Гц" и "частоту 60 Гц". <b> Измерение частоты должно быть выполнено на опорном канале.

N	Цель испытания	Испытание
A1.4.1	Опорный канал	Должно быть проверено, что измерение частоты выполняется на опорном канале

N	Цель испытания	Испытание
A2.1.1	Проверка отсутствия пропусков и перекрытий	Испытание должно быть выполнено в соответствии с требованиями приложения F
Примечание - Следующие испытания не перечислены здесь, потому что они охватываются другими испытаниями: проверка измерения истинного среднеквадратичного значения (охватывается другими испытаниями), проверка базовой точности измерения интервалов 10/12 периодов (охватывается другими испытаниями).

N	Цель испытания	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A2.2.1	Проверка диапазона измерений	P1 для величины напряжения	Н.П.	TC10/12(unc)
A2.2.2	Проверка диапазона измерений	P3 для величины напряжения	Н.П.	TC10/12(unc)
A2.2.3	Проверка диапазона измерений	P5 для величины напряжения	Н.П.	TC10/12(unc)

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A2.3.1	Измерение влияния частоты на неопределенность измерения (для дальнейших расчетов в соответствии с 7.13)	P3 для величины напряжения	S1 для частоты	Н.П.
			S3 для частоты	Н.П.
A2.3.2	Измерение влияния гармоник напряжения на неопределенность измерений (для дальнейших расчетов в соответствии с 7.13)	P3 для величины напряжения	S1 для гармоник напряжения	TC10/12(unc) на канале 1 сравнивается с опорным напряжением

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A2.4.1	Проверить объединение перекрытий 1	P3 для величины напряжения	f = 59,99 Гц (охватывает 60 Гц) или f = 49,99 Гц (охватывает 50 Гц) Продолжительность испытания = 11 мин	Испытание меток времени, а также порядковых номеров блоков для правильной ресинхронизации к 10-минутным интервалам времени, как указано в IEC 61000-4-30
10-минутная отметка времени должна произойти в середине временного интервала 10/12 периодов количеством 3000 циклов. Примечание - 59,99 Гц = (2999,5/600) x 12; 49,99 Гц = (2999,5/600) x 10.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)

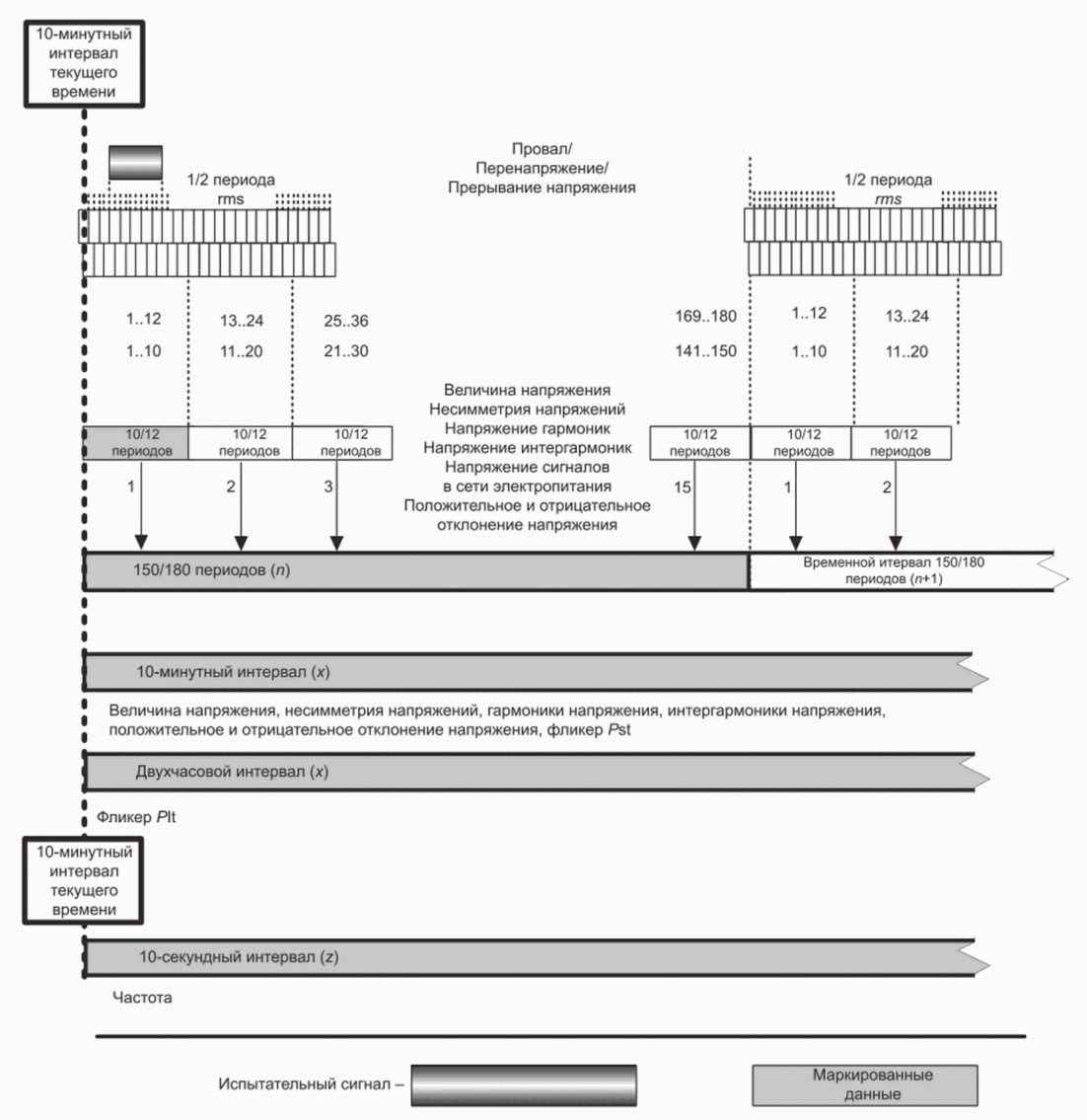

A2.5.1	Проверить объединение перекрытий 2	Цикл (см. схему ниже): - напряжение линейно изменяется от P1 до P3 в течение 1 мин, затем - линейно изменяется от P3 до P1 в течение 1 мин	f = 50,125 Гц (охватывает 50 Гц) и/или 60,15 Гц (охватывает 60 Гц) в зависимости от выбора производителя	Испытание объединения данных за интервал 10/12 периодов в интервале 150/180 периодов по отношению к 10-минутному интервалу времени, как указано в IEC 61000-4-30
		Примечание 1 - Время на оси X не обязательно синхронизировано к 10-минутным отметкам времени.
10-минутная отметка времени должна произойти в середине временного интервала 150/180 периодов количеством 201 цикл. Примечание 2 - 50,125 Гц = (200,5/600) x 150; 60,15 Гц = (200,5/600) x 180.

N	Цель испытания	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний в соответствии с таблицей 4	Критерии испытаний
A2.6.1	Проверить объединение за интервал времени 10 мин	Цикл (см. схему ниже): - напряжение линейно изменяется от P1 до P3 в течение 1 мин, затем - линейно изменяется от P3 до P1 в течение 1 мин	S2 для частоты	Испытание объединения данных за интервал 10/12 периодов в 10-минутном интервале относительно 10-минутной отметки времени, как указано в IEC 61000-4-30
		Примечание 1 - Время на оси X не обязательно синхронизировано к 10-минутным отметкам времени.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A2.7.1	Проверить объединение за интервал времени, равный 2 ч	Должно быть проверено, что величина двухчасового объединения обеспечивается испытуемым оборудованием

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)

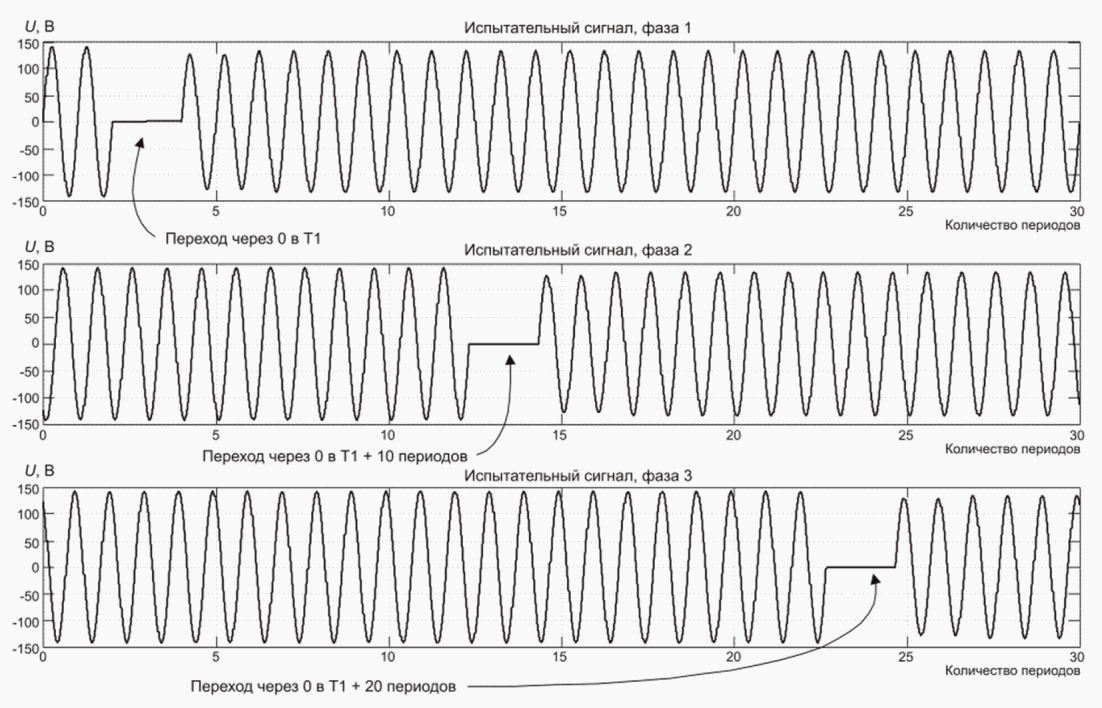

A4.1.1	Проверка того, что Urms(1/2) независимо синхронизировано на каждом канале в точке перехода через нуль	P4 для частоты <a> не менее 15 с <d>. Шаг напряжения должен быть сделан на переходе через нуль	Для этого испытания не требуется синхронизированный генератор. - При T1 ввести прерывание 0% от Udin длительностью 2 периода после стадии 90% от Udin, состоящей из двух периодов, затем ввести установившийся режим 94% от Udin на канале 1	- Проверить то, что на каждом канале последовательность Urms(1/2) в измерительном приборе соответствует последовательности, указанной на рисунке 4. - Проверить то, что меткой времени для Urms(1/2) (N + 1) на канале 1 является T1 + 1/2 периода
			- При T1 + 10 периодов + 1/3 периода применить тот же профиль на канале 2. - При T1 + 20 периодов - 1/3 периода, применить тот же профиль на канале 3. См. рисунок 1 и рисунок 2	- Проверить то, что меткой времени для Urms(1/2) (N + 1) на канале 2 является T1 + 10,5 периодов +/- 1/2 периода. - Проверить то, что меткой времени для Urms(1/2) (N + 1) на канале 3 является T1 + 20,5 периодов + 1/2 периода

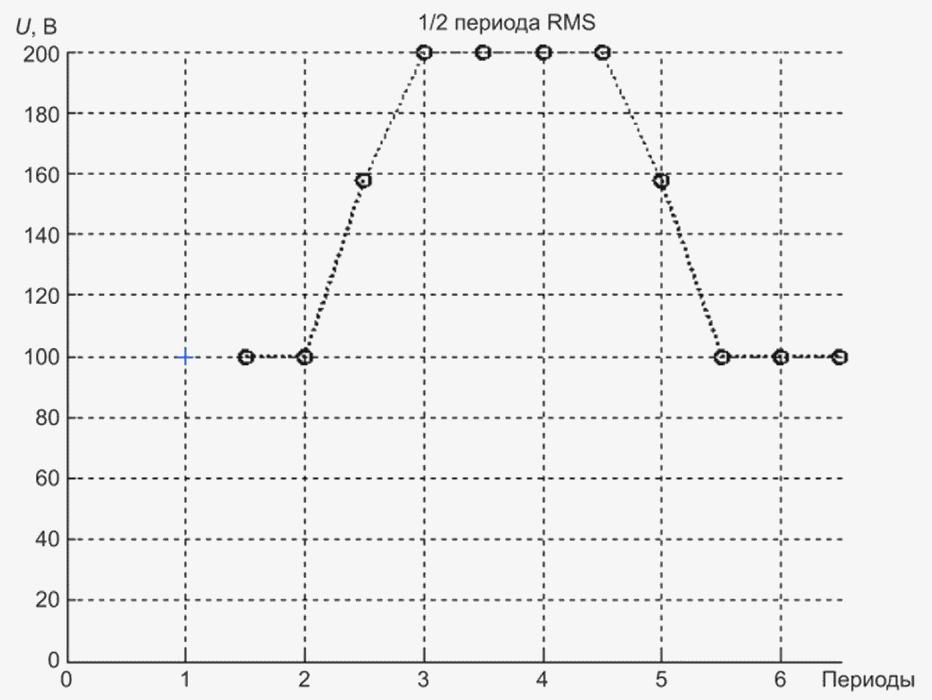

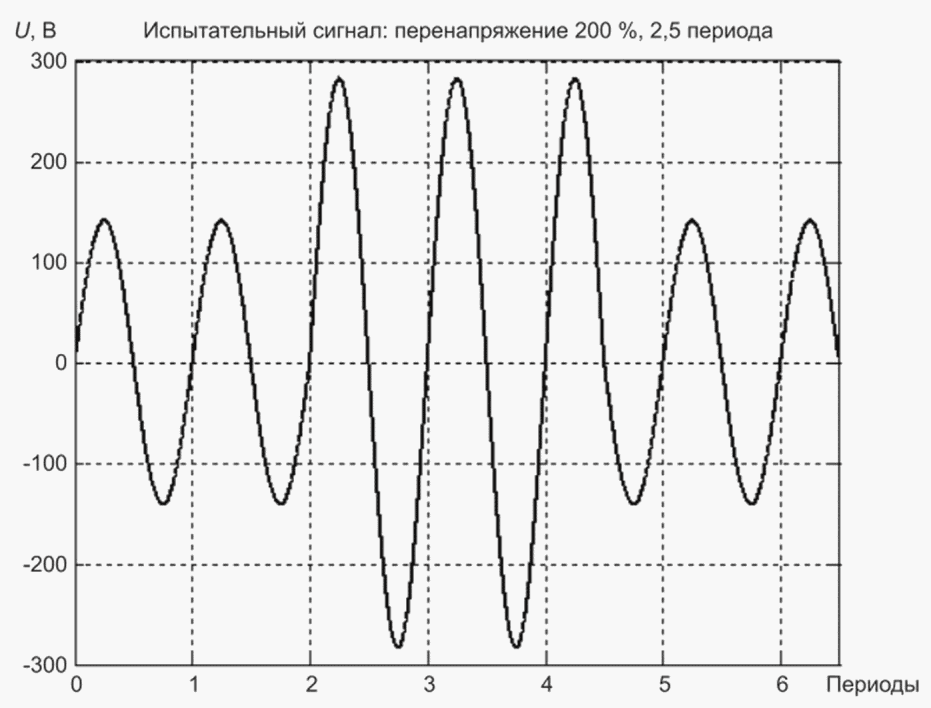

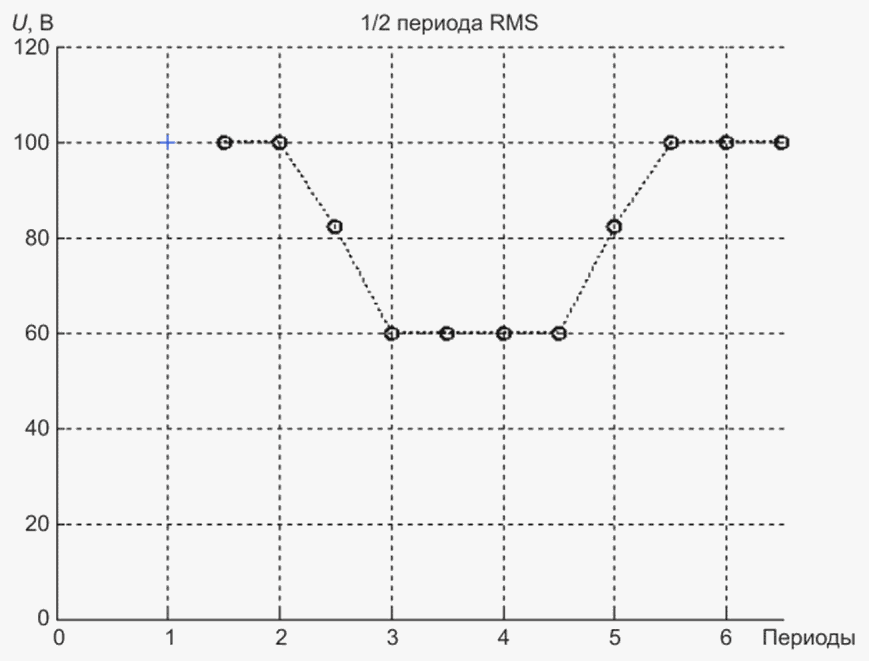

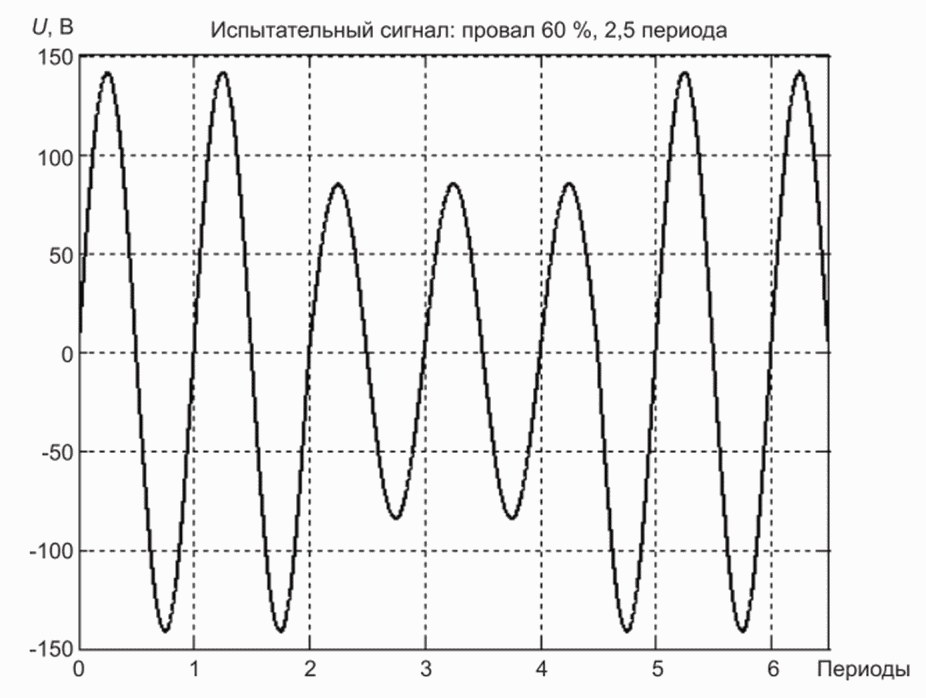

A4.1.2	Проверка требований к точности амплитуды и точности длительности <d>	P5 для перенапряжений <b>. P4 для частоты <a>	Для этого испытания не требуется синхронизированный генератор. Изменение амплитуды сигнала для создания провалов/прерываний/перенапряжений будет происходить одновременно во времени. Испытание должно быть выполнено со следующими длительностями: 1; 1,5; 2,5; 10; 30 и 150 периодов. См. рисунки 5, 6, 7 и 8	Проверить то, что все длительности и амплитуды, полученные при испытаниях провалов/прерываний/перенапряжений, соответствуют требованиям пункта 5.4.5.1 IEC 61000-4-30:2015 (требования к точности амплитуды) и пункта 5.4.5.2 IEC 61000-4-30:2015 (требования к точности длительности). Ожидаемыми результатами длительности являются введенная длительность +/- 1 период, см. рисунки 5 и 6, где ожидаемая длительность равна 3 +/- 1 период. Ожидаемые результаты амплитуды - это введенная амплитуда Px +/- 0,2% от Udin (Px является P5 или P3)
		P3 для провалов/прерываний <b>. P4 для частоты <a>
A4.1.3	Проверка пороговых значений	P2 для перенапряжений <b>, <c> P4 для частоты <a>	Для этого испытания не требуется синхронизированный генератор. Изменение амплитуды сигнала для создания провалов/прерываний/перенапряжений будет происходить одновременно во времени. Испытание должно быть выполнено со следующей длительностью: 2,5 периода	Проверить то, что точность длительности соответствует IEC 61000-4-30:2015 (пункт 5.4.5.2). Ожидаемый результат длительности - это 2,5 +/- 1 период
		P1 для перенапряжений <b>, <c> P4 для частоты <a>
		P2 для провалов/прерываний <b>, <c> P4 для частоты <a>
		P1 для провалов/прерываний <b>, <c> P4 для частоты <a>
A4.1.4	Проверка влияния частоты питания	P1 для частоты <a> P3 для провалов/прерываний <b>	Для этого испытания не требуется синхронизированный генератор. Изменение амплитуды сигнала для создания провалов/прерываний/перенапряжений будет происходить одновременно во времени. Испытание должно быть выполнено со следующими длительностями: 2 и 30 периодов	Проверить то, что точность длительности соответствует IEC 61000-4-30:2015 (пункт 5.4.5.2). Ожидаемый результат продолжительности составляет 2 периода +/- 1 период и 30 периодов +/- 1 период соответственно
		P3 для частоты <a> P3 для провалов/прерываний <b>
A4.1.5	Проверить провалы/прерывания/перенапряжения в многофазной системе	Испытание должно быть выполнено в соответствии с требованиями пунктов 6.4.2 и 6.4.3

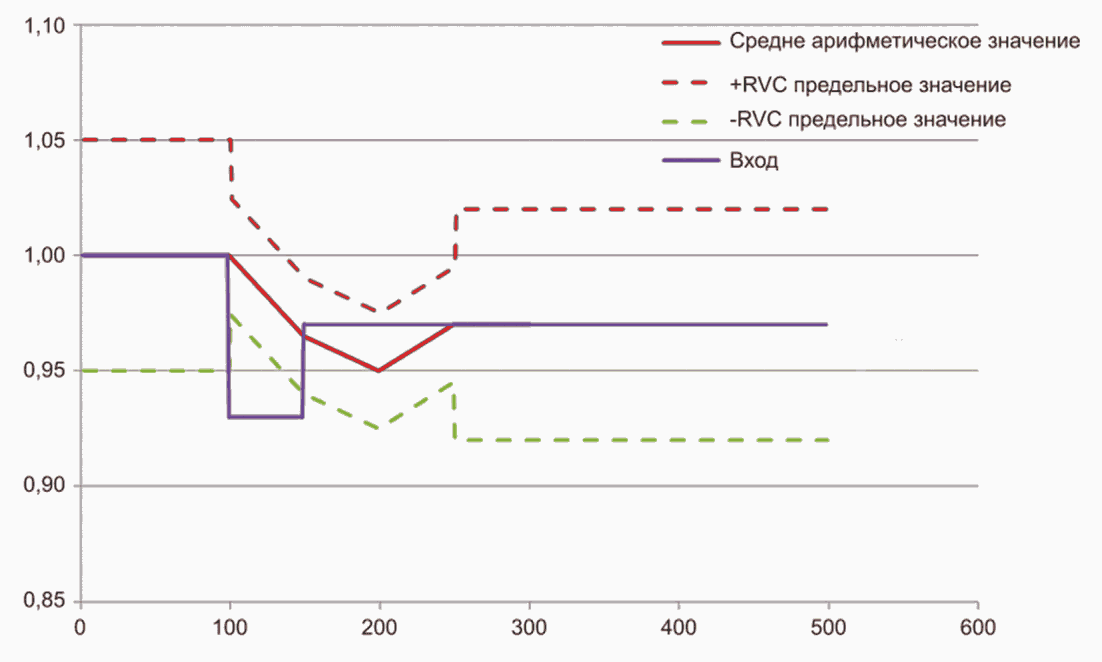

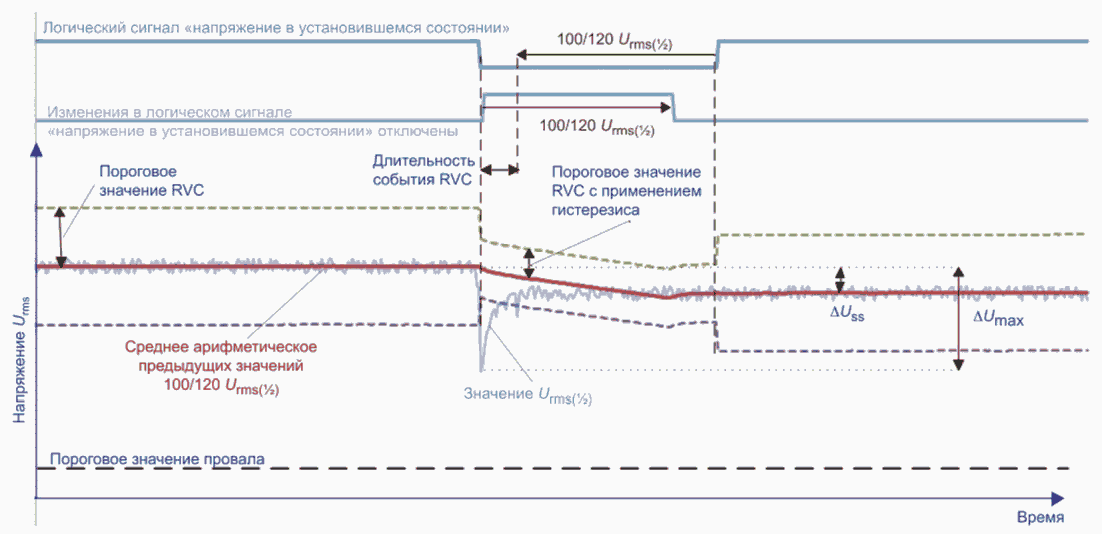

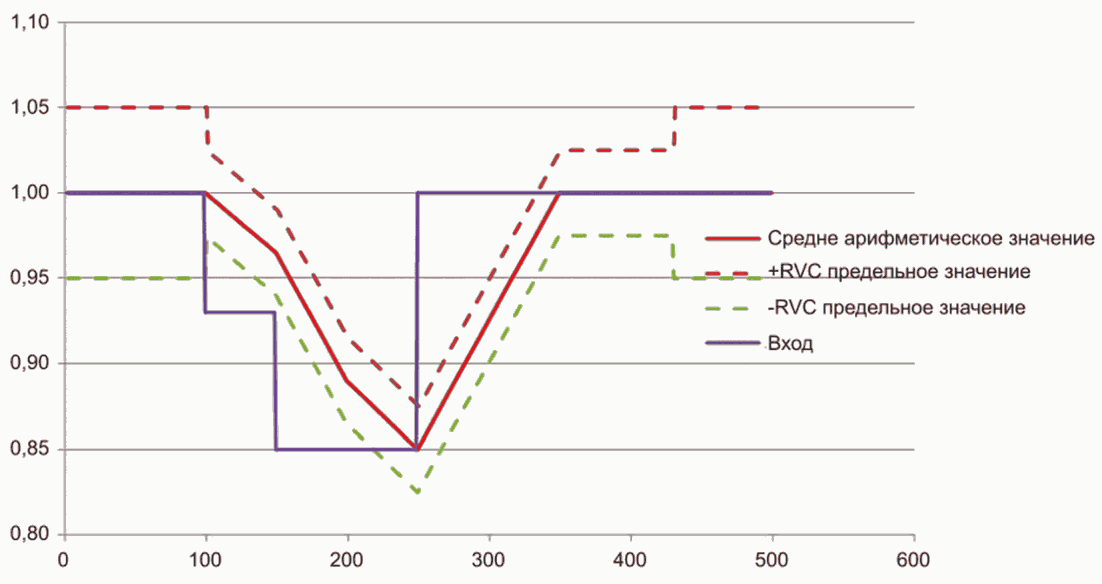

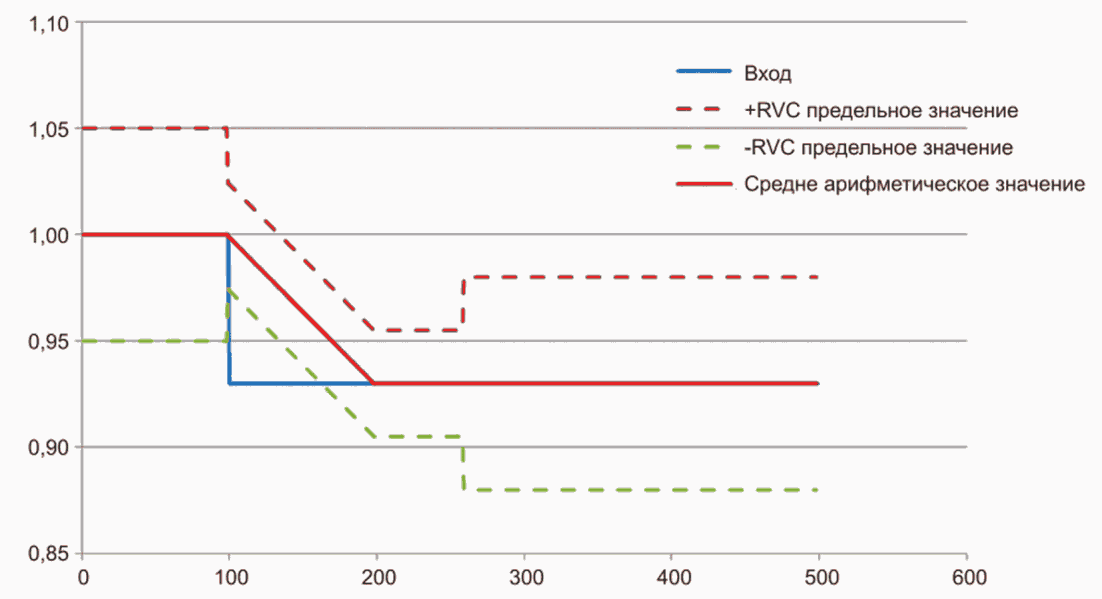

A4.1.6	Проверить скользящее опорное напряжение сравнения - установившийся режим <e>	1) Конфигурация: выбрать скользящее опорное напряжение сравнения, пороговое значение провала напряжения выставить 90% от Usr, гистерезис = 2% от Udin. 2) Ввести установившееся напряжение Udin на время не менее 5 мин. Затем снизить амплитуду напряжения до 95% от Udin на 5 мин. Затем снизить амплитуду напряжения до 87% от Udin на 5 мин	См. рисунок 9	Ни один провал не должен быть обнаружен
		3) Ввести провал длительностью 5 периодов с амплитудой напряжения 50% от Udin		Убедиться в том, что измерительный прибор обнаруживает провал на уровне 57,5% от Uref Примечание - 57,5% = 50/87 x 100%.

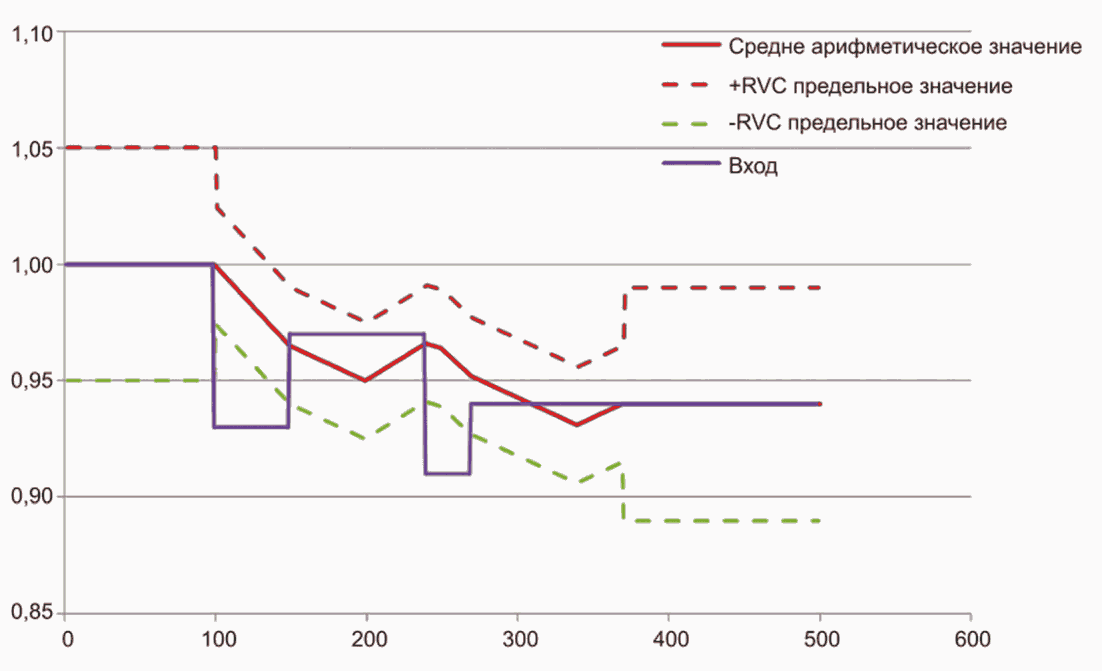

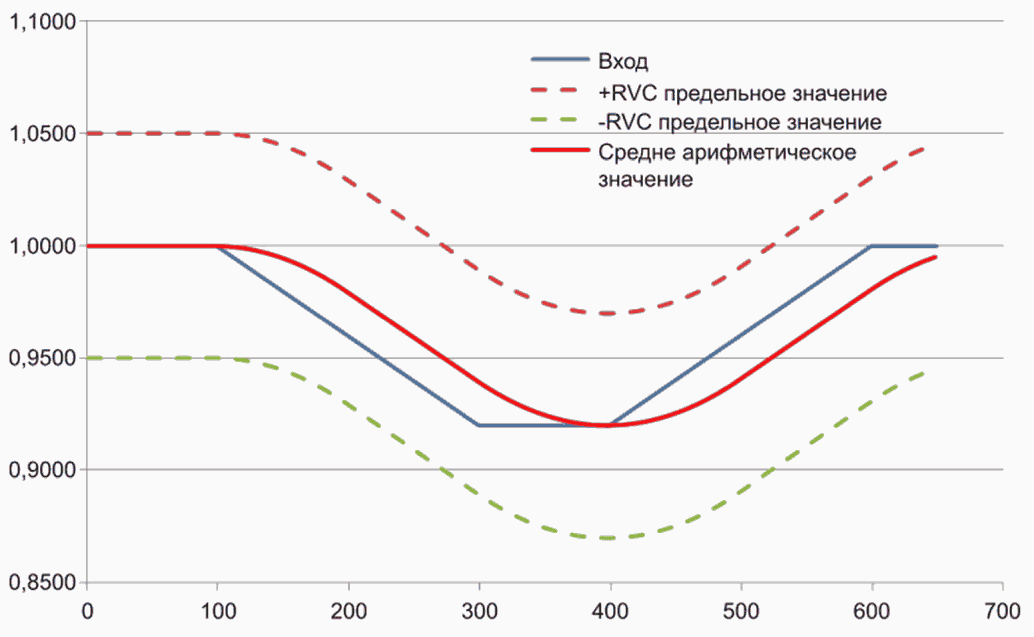

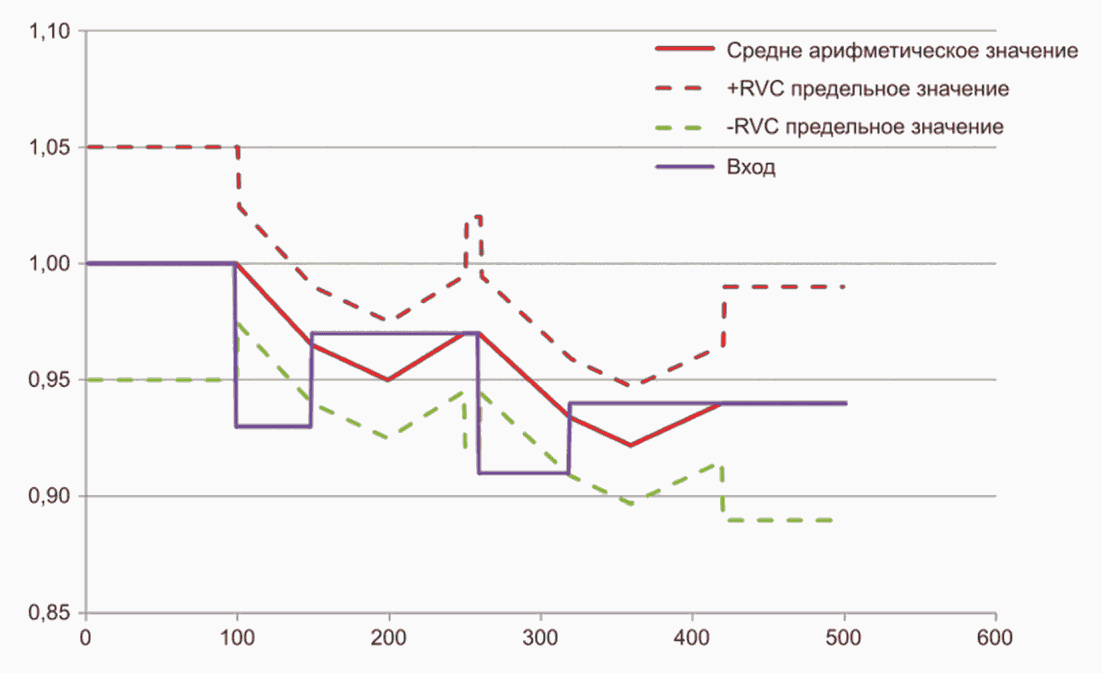

A4.1.7	Проверить скользящее опорное напряжение сравнения - Скользящий опорный порог срабатывания <e>	1) Конфигурация: выбрать скользящее опорное напряжение сравнения, пороговое значение провала напряжения выставить 90% от Udin, гистерезис = 2% от Udin. 2) Включить измерительный прибор с напряжением 0 В, введенным на входы напряжения	См. рисунок 10	Измерительный прибор должен обнаружить начало прерывания
		3) После 5 мин + время загрузки измерительного прибора ввести напряжение, равное Udin. Примечание 2 - Цель состоит в том, чтобы проверить то, что скользящее опорное напряжение сравнения, построенное из начального значения Udin, не обновляется до тех пор, пока подается напряжение.		Убедиться в том, что измерительный прибор обнаружил конец прерывания
<a> Измерительные приборы, предназначенные для работы на частоте 50 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 50 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на частоте 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 60 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на обеих частотах, 50 и 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линиях "частоту 50 Гц" и "частоту 60 Гц". <b> Испытательные точки P1, P2, P3, P4 и P5 описаны в таблице 3. <c> Испытательная точка P1 не должна быть идентифицирована как провал/перенапряжение, испытательная точка P2 должна быть идентифицирована как провал/перенапряжение. <d> Рекомендуемые величины для порогового значения провала напряжения - это 90% от Udin, для порогового значения перенапряжения - 110% от Udin, гистерезис = 2% от Udin. <e> Использование скользящего опорного напряжения сравнения не является обязательным. Это испытание применяется только в случае, если производитель реализовал функцию скользящего опорного напряжения сравнения в измерительном приборе.

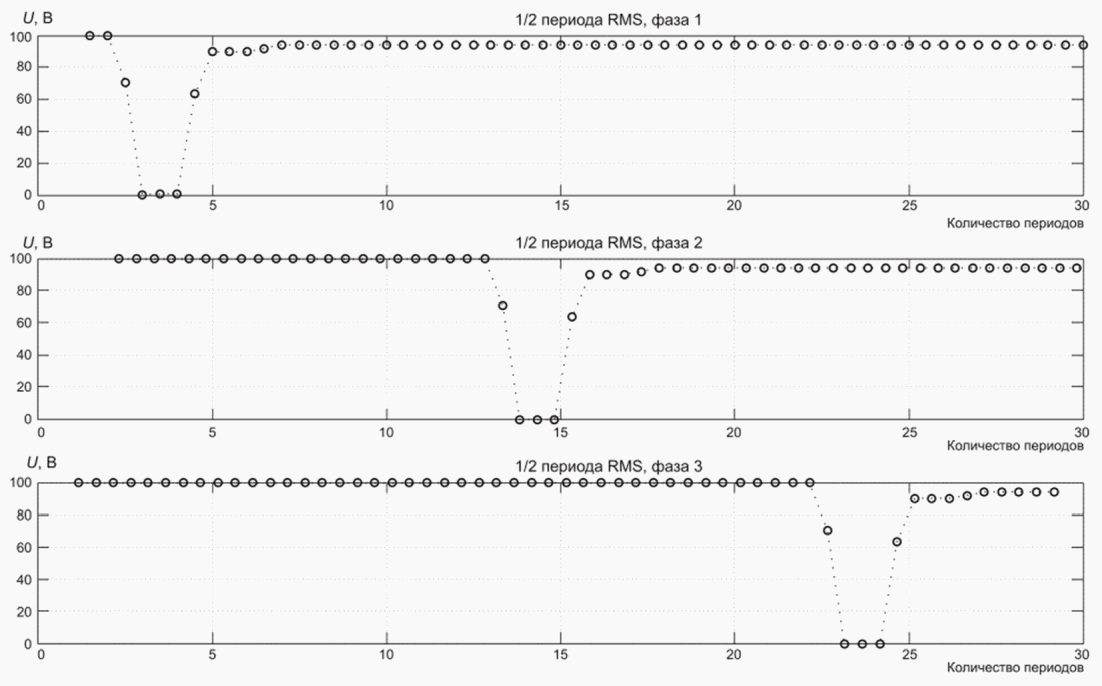

Urms(1/2) N	Urms(1/2) N + 1	Urms(1/2) N + 2	Urms(1/2) N + 3	Urms(1/2) N + 4	Urms(1/2) N + 5	Urms(1/2) N + 6	Urms(1/2) N + 7
100 В	70 В	0 В	0 В	0 В	64 В	90 В	90 В

Urms(1/2) N + 8	Urms(1/2) N + 9	Urms(1/2) N + 10	Urms(1/2) N + 11	Urms(1/2) N + 12	Urms(1/2) N + 13	Urms(1/2) N + 14	Urms(1/2) N + 15
90 В	92 В	94 В	94 В	94 В	94 В	94 В	94 В

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)

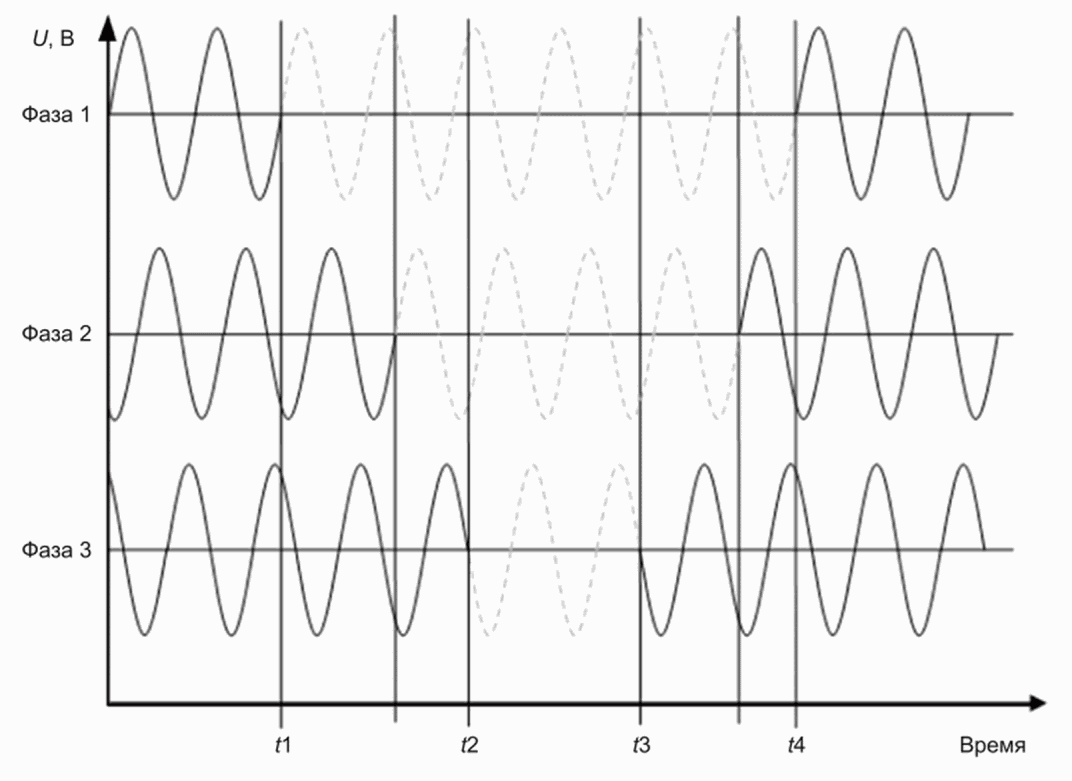

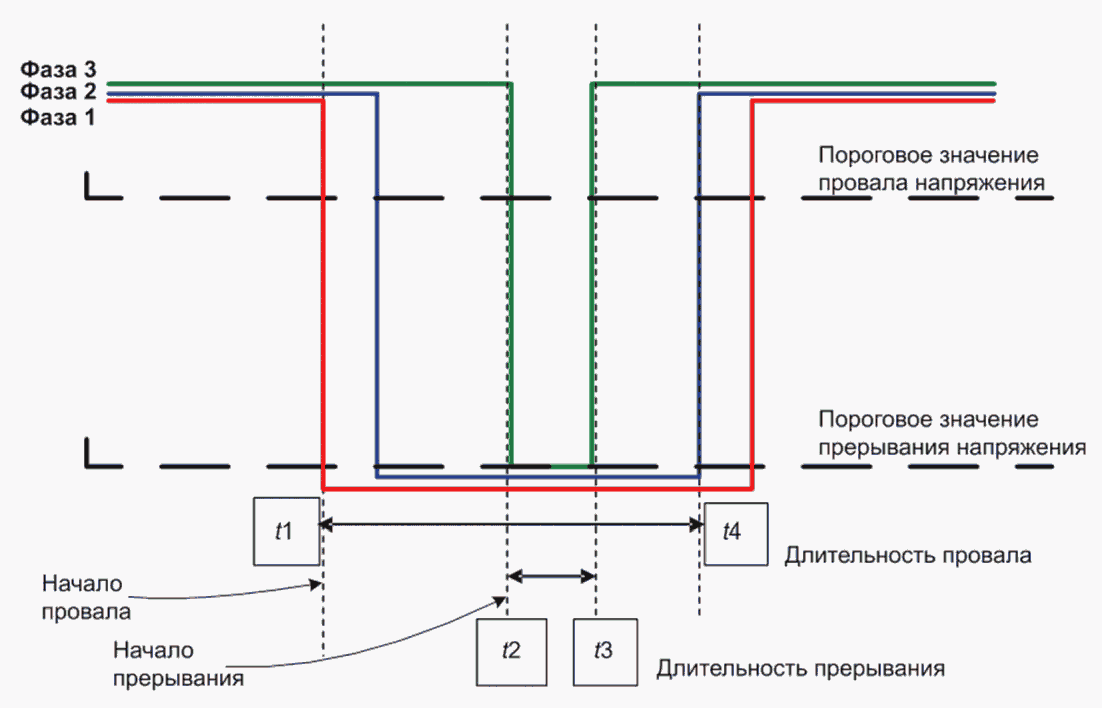

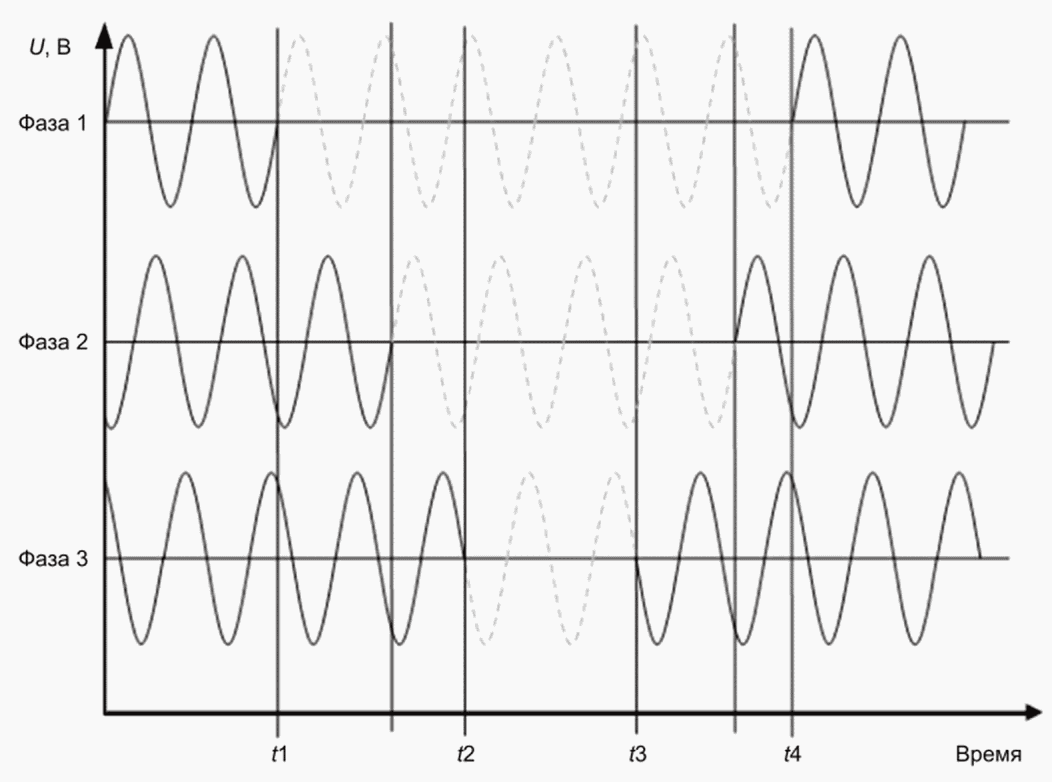

A4.2.1	Проверить то, что провалы и прерывания надлежащим образом обнаружены в многофазной системе, путем применения одного испытания с трехфазной несинхронной помехой, которая содержит провал и прерывание	P4 для частоты с длительностью не менее 15 с. Пороговое значение провала напряжения = 90% от Udin, гистерезис = 2% от Udin. Пороговое значение прерывания напряжения = 10% от Udin, гистерезис = 2% от Udin. Шаги напряжений должны быть сделаны на переходе через ноль для каждой фазы	Для этого испытания не требуется синхронизированный генератор. - Начать испытание, когда напряжения всех трех фаз равняются Udin. - При t1 (синхронизировано с переходом через ноль на фазе 1) вводят 0% от Udin на фазе 1. - При t1 + 1 период (синхронизировано с переходом через ноль на фазе 2) вводят 0% от Udin на фазе 2.	- Убедиться в том, что на каждом канале последовательность Urms(1/2) в измерительном приборе соответствует последовательности, указанной на рисунке 13. - Убедиться в том, что длительность многофазного провала корректно определяется как 6,5 периодов (в пределах точности синхронизации, как указано в IEC 61000-4-30).
			- При t2 (синхронизировано с переходом через ноль на фазе 3) вводят 0% от Udin на фазе 3. - При t3 (синхронизировано с переходом через ноль на фазе 3) вводят 100% от Udin на фазе 3. - При t3 + 1 период (синхронизировано с переходом через ноль на фазе 2) вводят 100% от Udin на фазе 2. - При t4 (синхронизировано с переходом через ноль на фазе 1) вводят 100% от Udin на фазе 1. См. рисунки 11, 12, 13	- Убедиться в том, что длительность многофазного прерывания корректно определяется как 1,5 периода (в пределах точности синхронизации, как указано в IEC 61000-4-30). - Убедиться в том, что остаточное напряжение при измерении провала корректно определяется как 0% от Udin (в пределах точности синхронизации, как указано в IEC 61000-4-30)

	Urms(1/2) N	Urms(1/2) N + 1 (начало провала)	Urms(1/2) N + 2	Urms(1/2) N + 3	Urms(1/2) N + 4	Urms(1/2) N + 5	Urms(1/2) N + 6 (начало прерывания)	Urms(1/2) N + 7
Фаза 1	100 В	70 В	0 В	0 В	0 В	0 В	0 В	0 В
Фаза 2	100 В	100 В	100 В	70 В	0 В	0 В	0 В	0 В
Фаза 3	100 В	100 В	100 В	100 В	100 В	70 В	0 В	0 В

	Urms(1/2) N + 8	Urms(1/2) N + 9 (конец прерывания)	Urms(1/2) N + 10	Urms(1/2) N + 11	Urms(1/2) N + 12	Urms(1/2) N + 13	Urms(1/2) N + 14 (конец провала)	Urms(1/2) N + 15
Фаза 1	0 В	0 В	0 В	0 В	0 В	70 В	100 В	100 В
Фаза 2	0 В	0 В	0 В	70 В	100 В	100 В	100 В	100 В
Фаза 3	0 В	70 В	100 В	100 В	100 В	100 В	100 В	100 В

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A4.3.1	Проверить, что перенапряжения надлежащим образом обнаружены в многофазной системе, путем применения одиночного испытания с введением трехфазного несинхронного перенапряжения	P4 для частоты с длительностью не менее 15 с. Пороговое значение перенапряжения = 110% от Udin, гистерезис = 2% от Udin. Шаги напряжений должны быть сделаны на переходе через ноль для каждой фазы	Для этого испытания не требуется синхронизированный генератор. - Начать испытание, когда напряжения всех трех фаз равняются Udin. - При t1 (синхронизировано с переходом через ноль на фазе 1) вводят 130% от Udin на фазе 1. - При t1 + 1 период (синхронизировано с переходом через ноль на фазе 2) вводят 130% от Udin на фазе 2. - При t1 + 2 периода (синхронизировано с переходом через ноль на фазе 3) вводят 150% от Udin на фазе 3. - При t1 + 4 периода (синхронизировано с переходом через ноль на фазе 1 и фазе 3) вводят 100% от Udin на фазе 1 и фазе 3. - При t3 (синхронизировано с переходом через ноль на фазе 2) вводят 100% от Udin на фазе 2. См. рисунки 14 и 15	- Убедиться в том, что на каждом канале последовательность Urms(1/2) в измерительном приборе соответствует последовательности, определенной на рисунке 15. - Убедиться в том, что длительность многофазного перенапряжения корректно определяется как 6,5 периодов (в пределах точности синхронизации, как указано в IEC 61000-4-30). - Убедиться в том, что амплитуда многофазного перенапряжения корректно определяется как 150% от Udin (в пределах точности синхронизации, как указано в IEC 61000-4-30)

	Urms(1/2) N	Urms(1/2) N + 1 (начало перенапряжения)	Urms(1/2) N + 2	Urms(1/2) N + 3	Urms(1/2) N + 4	Urms(1/2) N + 5	Urms(1/2) N + 6	Urms(1/2) N + 7
Фаза 1	100 В	116 В	130 В	130 В	130 В	130 В	130 В	130 В
Фаза 2	100 В	100 В	100 В	116 В	130 В	130 В	130 В	130 В
Фаза 3	100 В	100 В	100 В	100 В	100 В	127 В	150 В	150 В

	Urms(1/2) N + 8	Urms(1/2) N + 9	Urms(1/2) N + 10	Urms(1/2) N + 11	Urms(1/2) N + 12	Urms(1/2) N + 13	Urms(1/2) N + 14 (конец перенапряжения)	Urms(1/2) N + 15
Фаза 1	130 В	116 В	100 В	100 В	100 В	100 В	100 В	100 В
Фаза 2	130 В	130 В	130 В	130 В	130 В	116 В	100 В	100 В
Фаза 3	150 В	127 В	100 В	100 В	100 В	100 В	100 В	100 В

N	Цель испытаний	Условия проведения испытаний	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A5.1.1	Проверка точности измерения несимметрии напряжений	Подключить трехканальный источник питания переменного тока и отрегулировать: Канал 1 (L1-N) до 100% от Udin Канал 2 (L2-N) до 100% от Udin Канал 3 (L3-N) до 100% от Udin	Н.П.	Проверить, если u0 и u2 составляют от 0% до 0,15%
A5.1.2	Проверка точности измерения несимметрии напряжений	Подключить трехканальный источник питания переменного тока и отрегулировать: Канал 1 (L1-N) до 73% от Udin Канал 2 (L2-N) до 80% от Udin Канал 3 (L3-N) до 87% от Udin	Н.П.	Проверить, если u0 и u2 составляют от 4,9% до 5,2%
A5.1.3	Проверка точности измерения несимметрии напряжений	Подключить трехканальный источник питания переменного тока и отрегулировать: Канал 1 (L1-N) до 152% от Udin Канал 2 (L2-N) до 140% от Udin Канал 3 (L3-N) до 128% от Udin	Н.П.	Проверить, если u0 и u2 составляют от 4,8% до 5,1%
A5.1.4	Проверка точности измерения несимметрии напряжений в четырехпроводной системе с фазовым смещением	Подключить трехканальный источник питания переменного тока и отрегулировать: Канал 1 (L1-N) до 100% от Udin, 0° Канал 2 (L2-N) до 90% от Udin, -122° Канал 3 (L3-N) до 100% от Udin, +118°	Н.П.	Проверить, если u0 = 2,47% +/- 0,15% и u2 = 4,52% +/- 0,15%

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A6.1.1	Проверить то, что измеряемые интервалы времени 10/12 периодов не имеют пропусков и не перекрываются	Испытание должно быть выполнено в соответствии с требованиями приложения F
A6.1.2	Проверить то, что при измерениях интервалов времени 10/12 периодов используется измерение гармонических подгрупп (Usg,h) по IEC 61000-4-7	Применить нормальные условия плюс P1 для гармоник (проверка измерения основной подгруппы)	Н.П.	TC10/12(unc)-harm для 2-й гармоники (2-я гармоника присутствует на уровне 5%)
		Применить нормальные условия плюс P1 для интергармоник	Н.П.	TC10/12(unc)-harm для 2-й гармоники (никаких существенных искажений не обнаружено)
		Применить нормальные условия плюс S4 для интергармоник	Н.П.	TC10/12(unc)-harm для 2-й гармоники (2-я гармоника присутствует на уровне 4%)
A6.1.3	Проверить то, что измерения проводятся по крайней мере до 50-го порядка	Н.П.	Н.П.	Убедиться, что по крайней мере измерение 50 гармоник обеспечивается измерительным прибором
A6.1.4	Если суммарный коэффициент гармонических составляющих рассчитывается, то необходимо убедиться в том, что это суммарный коэффициент гармонических составляющих подгрупп (THDS) по IEC 61000-4-7	Применить нормальные условия плюс P5 для гармоник	Н.П.	TC150/180(unc)-thd (существенные искажения обнаружены)
		Применить нормальные условия плюс P5 для интергармоник	Н.П.	TC150/180(unc)-thd (существенные искажения не обнаружены)
A6.1.5	Проверить то, что как минимум крест-фактор 2 поддерживается измерительным прибором	Применить нормальные условия плюс S1 для гармоник (крест-фактор 2)	Н.П.	TC150/180(unc)-harm для всех 50 гармоник
A6.1.6	Проверить то, что правильно сконструированный сглаживающий фильтр используется в измерительном приборе, обеспечивая (в сочетании с избыточной дискретизацией) затухание более 50 дБ для любой частоты, создающей помехи дискретизации ниже или до 50-й гармоники	Применить нормальные условия плюс 10% от Udin на частоте 75,0 x основную частоту <a>	Н.П.	TC150/180(unc)-harm для всех 50 гармоник (наложения спектров не обнаружено)
		Применить нормальные условия плюс 10% от Udin на частоте 150,0 x основную частоту <a>	Н.П.	TC150/180(unc)-harm для всех 50 гармоник (наложения спектров не обнаружено)
		Применить нормальные условия плюс 10% от Udin на частоте 501,0 x основную частоту <a>	Н.П.	TC150/180(unc)-harm для всех 50 гармоник (наложения спектров не обнаружено)
<a> Только три обязательные испытательные точки для проверки работы сглаживающего фильтра определены здесь, чтобы упростить минимальные требования испытания. Однако, в зависимости от частоты дискретизации и характеристик фильтра испытуемого устройства, может потребоваться другой спектральный состав, чтобы должным образом оценить работу сглаживающего фильтра. Испытательная лаборатория, применяющая данную процедуру, может дополнительно по своему усмотрению применять набор широких спектральных сигналов как более исчерпывающее испытание сглаживающего фильтра, используя анализатор сети или другое аналогичное оборудование.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A6.2.1	Оценить неопределенность измерений - одиночная четная гармоника	Нормальные условия плюс P1 для гармоник	Н.П.	TC150/180(unc)-harm для применяемых гармоник
A6.2.2	Оценить неопределенность измерений - одиночная нечетная гармоника	Нормальные условия плюс P2 для гармоник	Н.П.	TC150/180(unc)-harm для применяемых гармоник
A6.2.3	Оценить неопределенность измерений - одиночная верхняя гармоника	Нормальные условия плюс P3 для гармоник	Н.П.	TC150/180(unc)-harm для применяемых гармоник
A6.2.4	Проверить диапазон измерений - нижний предел	Нормальные условия плюс P4 для гармоник	Н.П.	TC150/180(unc)-harm для применяемых гармоник
A6.2.5	Проверить диапазон измерений - верхний предел	Нормальные условия плюс P5 для гармоник	Н.П.	TC150/180(unc)-harm для применяемых гармоник
Примечание - Величины за интервал времени 150/180 периодов выбраны для этих испытаний с целью облегчения извлечения данных, т.к. будет легче извлечь данные измерений для всех 50 гармоник, и это легче сделать в трехсекундном окне, чем в более коротком.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний в соответствии с таблицей 4	Критерии испытаний (если испытание применимо)
A6.3.1	Оценить влияние частоты на неопределенность измерений	Нормальные условия плюс P1 для гармоник (самая низкая гармоника в порядке)	S1 для частоты (самая низкая частота)	TC150/180(unc)-harm для всех 50 гармоник
		Нормальные условия плюс P3 для гармоник (самая высокая гармоника в порядке)	S3 для частоты (самая высокая частота)	TC150/180(unc)-harm для всех 50 гармоник
A6.3.2	Оценить влияние величины напряжения на неопределенность измерений	Нормальные условия плюс P2 для гармоник	S1 для величины напряжения (самое низкое напряжение)	TC150/180(unc)-harm для всех 50 гармоник
		Нормальные условия плюс P2 для гармоник	S3 для величины напряжения (самое высокое напряжение)	TC150/180(unc)-harm для всех 50 гармоник
Примечание - Величины за интервал времени 150/180 периодов выбраны для этих испытаний с целью облегчения извлечения данных, т.к. будет легче извлечь данные измерений для всех 50 гармоник, и это легче сделать в трехсекундном окне, чем в более коротком.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A6.4.1	Проверить объединение перекрытий 1	Нормальные условия плюс P2 для гармоник	f = 49,99 Гц или 59,99 Гц Длительность испытания = 11 мин	Испытание меток времени, а также порядковых номеров блоков для 3-й гармоники
10-минутная отметка времени должна произойти в середине временного интервала 10/12 периодов количеством 3000 циклов. Примечание - 59,99 Гц = (2999,5/600) x 12; 49,99 Гц = (2999,5/600) x 10.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A6.5.1	Проверить объединение перекрытий 2	Поддерживать нормальные условия (в том числе гармонику основной составляющей), а также добавить изменение остальных гармонических составляющих, как описано ниже: - начать при P2 для гармоник; - уменьшать гармонические составляющие на 1%/с, пока не будет достигнут 0%; - увеличивать гармонические составляющие на 1%/с, пока не будет достигнут P2; - повторить	f = 50,125 Гц (охватывает 50 Гц) или 60,15 Гц (охватывает 60 Гц) в зависимости от выбора производителя	TC150/180(unc)-harm для 3-й гармоники с корректным объединением величин 10/12 периодов для каждого из двух перекрываемых и объединяемых интервалов времени 150/180 периодов
10-минутная отметка времени должна произойти в середине временного интервала 150/180 периодов количеством 201 цикл. Примечание 2 - 50,125 Гц = (200,5/600) x 150; 60,15 Гц = (200,5/600) x 180.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A6.6.1	Проверить объединение за интервал времени 10 мин	Поддерживать нормальные условия (в том числе гармонику основной составляющей), а также добавить изменение остальных гармонических составляющих, как описано ниже: - начать при P2 для гармоник; - уменьшать гармонические составляющие на 1%/с, пока не будет достигнут 0%; - увеличивать гармонические составляющие на 1%/с, пока не будет достигнут P2; - повторить	f = 49,99 Гц или 59,99 Гц Длительность испытания = 11 мин	TC10-min(unc)-harm для 3-й гармоники с корректным объединением величин за интервал 10/12 периодов на основе последовательности номеров блоков
10-минутная отметка времени должна произойти в середине 10/12 периодов временного интервала количеством 3000 циклов. Примечание - 59,99 Гц = (2999,5/600) x 12; 49,99 Гц = (2999,5/600) x 10.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A6.7.1	Проверить объединение за интервал времени, равный 2 ч	Должно быть проверено, что величина двухчасового объединения обеспечивается испытуемым образцом

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A7.1.1	Проверить то, что измерительные интервалы 10/12 периодов не имеют пропусков и перекрытий	Испытание должно быть выполнено в соответствии с требованиями приложения F
A7.1.2	Проверить то, что при измерениях 10/12 периодов используется измерение интергармонических подгрупп (Uisg,h) по IEC 61000-4-7	Применяются нормальные условия плюс P1 для гармоник	Н.П.	TC10/12(unc)-interharm для двух интергармоник окружающих 2 гармонику (нет значительной составляющей на любой интергармонике)
		Применяются нормальные условия плюс P1 для интергармоник	Н.П.	TC10/12(unc)-interharm для интергармоники между основной и 2-й гармоникой (интергармоника присутствует)
A7.1.3	Проверить то, что измерения проводятся по крайней мере до 50-го порядка	Н.П.	Н.П.	Убедиться в том, что как минимум измерение 50 интергармоник обеспечивается измерительным прибором

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A7.2.1	Оценить неопределенность измерений - нет интергармоник	Нормальные условия	Н.П.	TC150/180(unc)-interharm для всех 50 интергармоник
A7.2.2	Оценить неопределенность измерений - одиночная интергармоника низшего порядка	P1 для интергармоник	Н.П.	TC150/180(unc)-interharm для всех 50 интергармоник
A7.2.3	Оценить неопределенность измерений - одиночная интергармоника среднего порядка	P2 для интергармоник	Н.П.	TC150/180(unc)-interharm для всех 50 интергармоник
A7.2.4	Оценить неопределенность измерений - одиночная интергармоника высшего порядка	P3 для интергармоник	Н.П.	TC150/180(unc)-interharm для всех 50 интергармоник
A7.2.5	Проверить диапазон измерений - нижний предел	P4 для интергармоник	Н.П.	TC150/180(unc)-interharm для всех 50 интергармоник
A7.2.6	Проверить диапазон измерений - верхний предел	P5 для интергармоник	Н.П.	TC150/180(unc)-interharm для всех 50 интергармоник
Величины за интервал времени 150/180 периодов выбраны для этих испытаний с целью облегчения извлечения данных, т.к. будет легче извлечь данные измерений для всех 50 гармоник, и это легче сделать в трехсекундном окне, чем в более коротком.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний в соответствии с таблицей 4	Критерии испытаний
A7.3.1	Проверить влияние частоты на неопределенность измерений	P1 для интергармоник (самая низкая интергармоника в порядке)	S1 для частоты (самая низкая частота)	TC150/180(unc)-interharm для всех 50 интергармоник
		P3 для интергармоник (самая высокая интергармоника в порядке)	S3 для частоты (самая высокая частота)	TC150/180(unc)-interharm для всех 50 интергармоник
A7.3.2	Проверить влияние величины напряжения на неопределенность измерений	P2 для интергармоник	S1 для величины напряжения (самое низкое напряжение)	TC150/180(unc)-interharm для всех 50 интергармоник
		P2 для интергармоник	S3 для величины напряжения (самое высокое напряжение)	TC150/180(unc)-interharm для всех 50 интергармоник
Величины за интервал времени 150/180 периодов выбраны для этих испытаний с целью облегчения извлечения данных, т.к. будет легче извлечь данные измерений для всех 50 гармоник, и это легче сделать в трехсекундном окне, чем в более коротком.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A7.4.1	Проверить объединение перекрытий 1	P2 для интергармоник	f = 49,99 Гц или 59,99 Гц Длительность испытания = 11 мин	Испытание меток времени, а также порядковых номеров блоков для интергармоники 7,5 x основную частоту
10-минутная отметка времени должна произойти в середине 10/12 периодов временного интервала количеством 3000 циклов. Примечание - 59,99 Гц = (2999,5/600) x 12; 49,99 Гц = (2999,5/600) x 10.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A7.5.1	Проверить объединение перекрытий 2	Поддерживать нормальные условия (в том числе гармонику основной составляющей), а также добавить изменение интергармонической составляющей, как описано ниже: - начать при P2 для интергармоник; - уменьшать интергармоническую составляющую на 1%/с, пока не будет достигнут 0%; - увеличивать интергармоническую составляющую на 1%/с, пока не будет достигнут P2; - повторить	f = 50,125 Гц (охватывает 50 Гц) или 60,15 Гц (охватывает 60 Гц) зависит от выбора изготовителя	TC150/180(unc)-interharm для интергармоники 7,5 x основную частоту с корректным объединением величин 10/12 периодов для каждого из двух перекрываемых и объединяемых интервалов времени 150/180 периодов
10-минутная отметка времени должна произойти в середине временного интервала 150/180 периодов количеством 201 цикл. Примечание - 50,125 Гц = (200,5/600) x 150; 60,15 Гц = (200,5/600) x 180.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A7.6.1	Проверить объединение за интервал времени 10 мин	Поддерживать нормальные условия (в том числе гармонику основной составляющей), а также добавить изменение интергармонической составляющей, как описано ниже: - начать при P2 для интергармоник; - уменьшать интергармоническую составляющую на 1%/с, пока не будет достигнут 0%; - увеличивать интергармоническую составляющую на 1%/с, пока не будет достигнут P2; - повторить	f = 49,99 Гц или 59,99 Гц Длительность испытания = 11 мин	TC10-min(unc)-interharm для интергармоники на частоте 7,5 x основную частоту с корректным объединением на интервале 10/12 периодов на основе последовательности номеров блоков. TC150/180(unc)-interharm для всех 50 интергармоник
10-минутная отметка времени должна произойти в середине 10/12 периодов временного интервала количеством 3000 циклов. Примечание - 59,99 Гц = (2999,5/600) x 12; 49,99 Гц = (2999,5/600) x 10.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A7.7.1	Проверить объединение за интервал времени, равный 2 ч	Должно быть проверено, что величина двухчасового объединения обеспечивается испытуемым образцом

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A8.1.1	Необходимо убедиться в том, что пользователь может указать несущую частоту наблюдения до 3 кГц	Н.П.	Н.П.	Измерительный прибор позволяет пользователю настроить отслеживаемые несущие частоты до 3 кГц
A8.1.2	Необходимо убедиться, что пользователь может установить порог обнаружения (чувствительности) (выше 0,3% от Udin) и продолжительность периода записи (до 120 с)	Н.П.	Н.П.	Измерительный прибор позволяет пользователю настроить порог обнаружения и период записи как указано
A8.1.3	Если метод 1 <a> реализован, необходимо убедиться в правильности его реализации	Настроить измерительный прибор для контроля несущей частоты 1060 Гц. Применяются следующие испытательные точки для напряжения сигналов, каждая из которых применяет две интергармонические частоты одновременно на одном сигнале в нормальных условиях	Н.П.	Н.П.
		только для 1060 Гц (должно учитываться при определении напряжения сигналов) P3 на 1060 Гц	Н.П.	TC10/12(unc), где ожидаемое значение - это среднеквадратичное напряжение только для составляющей 1060 Гц
		Две смежные частоты (не должны учитываться при определении напряжения сигналов): P3 на 1055 Гц и P3 на 1065 Гц	Н.П.	TC10/12(unc), где ожидаемое значение - это среднеквадратичное напряжение только для составляющей 1060 Гц
A8.1.4	Если метод 2 <b> реализован, необходимо убедиться в правильности его реализации	Настройка измерительного прибора для контроля несущей частоты 316,67 Гц. Применяются следующие испытательные точки для напряжения сигналов, каждая из которых применяет две интергармонические частоты одновременно на одном сигнале в нормальных условиях	Н.П.	Н.П.
		Две средние частоты (обе должны учитываться при определении напряжения сигналов): P3 на 315 Гц и P3 на 320 Гц	Н.П.	TC10/12(unc), где ожидаемое значение - это корень суммы квадратов значений напряжения на четырех частотах, наиболее близких к контролируемой частоте: 310 Гц 315 Гц 320 Гц 325 Гц
		Две крайние частоты (обе должны учитываться при определении напряжения сигналов): P3 на 310 Гц и P3 на 325 Гц	Н.П.	TC10/12(unc), где ожидаемое значение - это корень суммы квадратов значений напряжения на четырех частотах, наиболее близких к контролируемой частоте: 310 Гц 315 Гц 320 Гц 325 Гц
		Две частоты, прилегающие к расчетной области (не должны учитываться при определении напряжения сигналов): P3 на 305 Гц и P3 на 330 Гц	Н.П.	TC10/12(unc), где ожидаемое значение - это корень суммы квадратов значений напряжения на четырех частотах, наиболее близких к контролируемой частоте: 310 Гц 315 Гц 320 Гц 325 Гц
A8.1.5	Если реализованы метод 1 <a> и метод 2 <b> и производитель утверждает, что измерительный прибор динамически выбирает метод на основе частоты, выбранной пользователем (в IEC 61000-4-30 данный подход называется предпочтительным), то необходимо убедиться в том, что измерительный прибор использует соответствующий метод	Те же испытания, что и в A8.1.3 и A8.1.4, но они применяются последовательно без вмешательства пользователя (кроме указания несущей частоты)	Н.П.	Измерительный прибор проходит оба испытания A8.1.3 и A8.1.4 без вмешательства оператора
A8.1.6	Убедиться в том, что измерительный прибор показывает, когда сигнал превышает пороговое значение	Настроить измерительный прибор на использование порогового значения 0,5%, а также контроль несущей частоты 316,67 Гц, после чего применить два испытания, приведенных ниже	Н.П.	Н.П.
		a) Применить P1 для напряжения сигналов (несущая частота 316,67 Гц)	Н.П.	Измерительный прибор не должен показывать, что сигнал превысил пороговое значение
		b) Применить P2 для напряжения сигналов (несущая частота 316,67 Гц)	Н.П.	Измерительный прибор должен показывать, что сигнал превысил пороговое значение
A8.1.7	Убедиться в том, что измерительный прибор может записывать значения напряжения сигнала за интервал 10/12 периодов в течение периода записи после обнаружения, чтобы получить максимальный уровень напряжения сигнала в течение этого периода	Настроить измерительный прибор на использование периода времени записи 120 с, затем применить испытание как в 8.1.6, перечисление b)	Н.П.	Максимальный уровень напряжения сигнала в течение периода времени записи 120 с может быть определен из записанных значений за интервал 10/12 периодов
<a> Метод 1 относится к методу, основанному на измерении среднеквадратичного значения напряжения на соответствующей частоте интергармоники за интервал 10/12 периодов. <b> Метод 2 относится к методу, основанному на определении среднеквадратичного значения результатов измерений (за интервал 10/12 периодов) четырех среднеквадратичных значений интергармонических напряжений на ближайших частотах.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A8.2.1	Оценить неопределенность измерений для несущей частоты 316,67 Гц	P2 для напряжения сигналов (несущая частота 316,67 Гц)	Н.П.	TC10/12(unc) для выбранного метода
		P3 для напряжения сигналов (несущая частота 316,67 Гц)	Н.П.	TC10/12(unc) для выбранного метода
		P4 для напряжения сигналов (несущая частота 316,67 Гц)	Н.П.	TC10/12(unc) для выбранного метода
		P5 для напряжения сигналов (несущая частота 316,67 Гц)	Н.П.	TC10/12(unc) для выбранного метода
A8.2.2	Оценить неопределенность измерений для несущей частоты 1060 Гц	P2 для напряжения сигналов (несущая частота 1060 Гц)	Н.П.	TC10/12(unc) для выбранного метода
		P3 для напряжения сигналов (несущая частота 1060 Гц)	Н.П.	TC10/12(unc) для выбранного метода
		P4 для напряжения сигналов (несущая частота 1060 Гц)	Н.П.	TC10/12(unc) для выбранного метода
		P5 для напряжения сигналов (несущая частота 1060 Гц)	Н.П.	TC10/12(unc) для выбранного метода
A8.2.3	Оценить неопределенность измерений для несущей частоты 2975 Гц	P2 для напряжения сигналов (несущая частота 2975 Гц)	Н.П.	TC10/12(unc) для выбранного метода
		P3 для напряжения сигналов (несущая частота 2975 Гц)	Н.П.	TC10/12(unc) для выбранного метода
		P4 для напряжения сигналов (несущая частота 2975 Гц)	Н.П.	TC10/12(unc) для выбранного метода
		P5 для напряжения сигналов (несущая частота 2975 Гц)	Н.П.	TC10/12(unc) для выбранного метода

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний в соответствии с таблицей 4	Критерии испытаний (если испытание применимо)
A8.3.1	Проверить влияние частоты на неопределенность измерений	P3 для напряжения сигналов (несущая частота 2975 Гц)	S1 для частоты	TC10/12(unc) для выбранного метода
		P3 для напряжения сигналов (несущая частота 1060 Гц)	S3 для частоты	TC10/12(unc) для выбранного метода
A8.3.2	Проверить влияние величины напряжения на неопределенность измерений	P3 для напряжения сигналов (несущая частота 316,67 Гц)	S1 для величины напряжения	TC10/12(unc) для выбранного метода
		P3 для напряжения сигналов (несущая частота 316,67 Гц)	S3 для величины напряжения	TC10/12(unc) для выбранного метода
A8.3.4	Проверить влияние гармоник на неопределенность измерений	P3 для напряжения сигналов (несущая частота 316,67 Гц)	S1 для гармоник	TC10/12(unc) для выбранного метода
		P3 для напряжения сигналов (несущая частота 1060 Гц)	S1 для гармоник	TC10/12(unc) для выбранного метода

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A9.1.1	Испытание в установившемся режиме - проверить правильность расчета Urms-under, Uunder, Uover и Urms-over, когда Urms-200ms > Udin	P5 для величины напряжения (напряжение 150% от Udin)	Н.П.	Для каждой величины за интервал 10/12 периодов: Urms-under = Udin Uunder = 0% Urms-over = Urms-200ms Uover = (Urms-over - Udin)/Udin [приблизительно 50%]
A9.1.2	Испытание в установившемся режиме - проверить правильность расчета Urms-under, Uunder, Uover и Urms-over, когда Urms-200ms = Udin	Нормальные условия (величина напряжения питания Udin +/- 1%)	Н.П.	Для каждой величины за интервал 10/12 периодов: Urms-under = Udin или Urms-200ms, в зависимости от того, что ниже. Uunder = (Udin - Urms-under)/Udin [приблизительно 0%] Urms-over = Udin или Urms-200ms, в зависимости от того, что выше. Uover = (Urms-over - Udin)/Udin [приблизительно 0%]
A9.1.3	Испытание в установившемся режиме - проверить правильность расчета Urms-under, Uunder, Uover и Urms-over, когда Urms-200ms < Udin	P1 для величины напряжения (напряжение 10% от Udin)	Н.П.	Для каждого значения за интервал 10/12 периодов: Urms-under = Urms-200ms (величина напряжения питания) Uunder = (Udin - Urms-under)/Udin [приблизительно 90%] Urms-over = Udin, Uover = 0%
A9.1.4	Испытание в неустановившемся режиме - проверить то, что все значения за интервал 10/12 периодов рассчитаны без пропусков			Последовательность ожидаемых значений: Значения за интервал 10/12 периодов будут повторяться в группах, состоящих из четырех положений: 1. Uunder = 0% 2. Uunder = 0% 3. Uunder = 50% 4. Uunder = 50% Примечание - Эти значения могут отличаться в зависимости от точности синхронизации интервалов 10/12 периодов.
A9.1.5	Испытание в неустановившемся режиме - проверить то, что все значения за интервал 10/12 периодов рассчитаны без пропусков			Последовательность ожидаемых значений: Значения за интервал 10/12 периодов будут повторяться в группах, состоящих из четырех положений: 1. Uunder = 0% 2. Uunder = 0% 3. Uunder = 90% 4. Uunder = 90% Примечание - Эти значения могут отличаться в зависимости от точности синхронизации интервалов 10/12 периодов.
A9.1.6	Проверить количество полученных значений	Н.П.	Н.П.	В однофазных системах одно значение обеспечивается для каждого из Urms-under и Urms-over. В трехфазных трехпроводных системах три значения обеспечиваются для каждого из Urms-under и Urms-over. В трехфазных четырехпроводных системах либо шесть значений, либо три значения обеспечиваются для каждого из Urms-under и Urms-over

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A9.2.1	Проверить правильность объединения Uunder и Uover за интервал времени 150/180 периодов (в соответствии с уравнениями из IEC 61000-4-30):	Частота = 50 Гц/60 Гц (или обе, если применимо). Испытание должно длиться не менее 10 с		Среднеквадратичные значения за интервал 10/12 периодов будут повторяться в группах, состоящих из четырех положений, согласно A9.1.3. Эти среднеквадратичные значения за интервал 10/12 периодов должны быть записаны и синхронизированы с соответствующими значениями за интервал 150/180 периодов для Uunder и Uover. Значения за интервал 150/180 периодов должны соответствовать теоретическим значениям, полученным из среднеквадратичных значений за интервал 10/12 периодов, используя уравнения из IEC 61000-4-30
A9.2.2	Проверить то, что объединение для Uunder и Uover за интервал времени 150/180 периодов синхронизировано к 10-минутным отметкам времени	Частота = 50,125 Гц/60,15 Гц (или обе, если применимо). Испытание должно длиться не менее 11 мин и должно содержать по меньшей мере два последовательных 10-минутных интервала текущего времени		Среднеквадратичные значения за интервал 10/12 периодов будут повторяться в группах, состоящих из четырех положений, согласно A9.1.3. Эти среднеквадратичные значения за интервал 10/12 периодов должны быть записаны и синхронизированы с соответствующими значениями за интервал 150/180 периодов для Uunder и Uover. Последнее значение за интервал 150/180 периодов в одном 10-минутном интервале и первое значение (ресинхронизированное) за интервал 150/180 периодов должны соответствовать теоретическим значениям, полученным из среднеквадратичных значений за интервал 10/12 периодов, используя уравнения из IEC 61000-4-30
10-минутная отметка времени должна произойти в середине временного интервала 150/180 периодов количеством 201 цикл. Примечание - 50,125 Гц = (200,5/600) x 150; 60,15 Гц = (200,5/600) x 180.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A9.3.1	Проверить правильность объединения Uunder и Uover в течение 10-минутного интервала времени (в соответствии с уравнениями из IEC 61000-4-30:2015):	Частота = 50 Гц/60 Гц (или обе, если применимо). Испытание должно длиться не менее 11 мин и должно содержать не менее двух последовательных 10-минутных интервалов текущего времени		Среднеквадратичные значения за интервал 10/12 периодов будут повторяться в группах, состоящих из четырех положений (в группах по четыре положения), согласно A9.1.3. Эти среднеквадратичные значения за интервал 10/12 периодов должны быть записаны за весь 10-минутный интервал времени и синхронизированы с соответствующими значениями за 10-минутный интервал времени для Uunder и Uover. Значения за 10-минутный интервал времени должны соответствовать теоретическим значениям, полученным из среднеквадратичных значений за интервал 10/12 периодов, используя уравнения из IEC 61000-4-30

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A9.4.1	Проверить объединение за интервал времени, равный 2 ч	Должно быть проверено, что величина двухчасового объединения обеспечивается испытуемым образцом

N	Цель испытаний	Испытательные точки	Критерии испытаний (если испытание применимо)

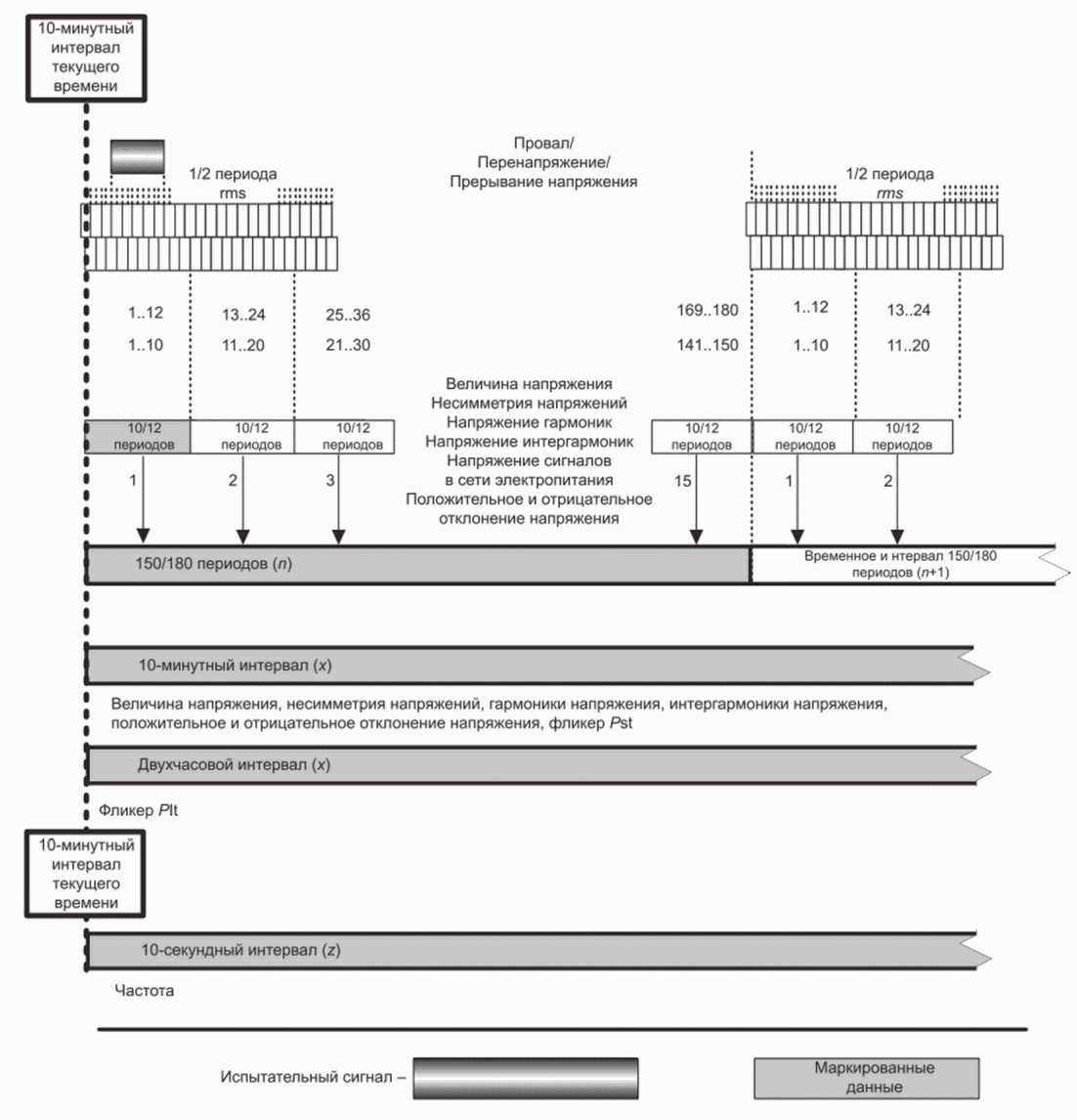

A10.1.1	Проверить то, что маркеры не устанавливаются, когда условия для расстановки маркеров не выполнены	Это испытание должно включать как минимум один полный двухчасовой интервал времени. Примечание - Это испытание может быть совмещено с другим испытанием, которое не включает в себя условия для расстановки маркеров.	Проверить, что маркеры не расставлены во всех объединенных интервалах
A10.1.2	Маркирование в многофазной системе, вызванное провалом напряжения	Провал: 70% от Udin, 1 канал, L2. Длительность: 100 мс	Каждый из параметров, приведенных ниже, маркируется в пределах каждого из соответствующих измерительных интервалов, которые содержат провал напряжения/перенапряжение/прерывание напряжения (как показано на рисунке 16): - фликер (двухчасовой PIt). Примечание - Из соображений эффективности это испытание проверяет только маркирование фликера (значения PIt за двухчасовой интервал времени), даже несмотря на то, что другие значения на двухчасовом интервале времени, как ожидается, также будут отмаркированы.
	Для фликера PIt	Это испытание должно включать как минимум один полный двухчасовой интервал времени
A10.1.3	Маркирование в многофазной системе, вызванное провалом напряжения <a>	Провал: 70% от Udin, 1 канал, L2, длительность: 100 мс	Каждый из параметров, приведенных ниже, маркируется в пределах каждого из соответствующих измерительных интервалов, которые содержат провал напряжения/перенапряжение/прерывание напряжения (как показано на рисунке 16): - частота питания (10 с); - величина напряжения (10/12 периодов, 150/180 периодов, 10 мин); - фликер (Pst 10 мин); - несимметрия напряжений (10/12 периодов, 150/180 периодов, 10 мин); - гармоники напряжения (10/12 периодов, 150/180 периодов, 10 мин); - интергармоники напряжения (10/12 периодов, 150/180 периодов, 10 мин); - напряжение сигналов, наложенных на питающее напряжение (10/12 периодов); - положительное и отрицательное отклонение напряжения (10/12 периодов, 150/180 периодов, 10 мин)
A10.1.4	Маркирование в многофазной системе, вызванное перенапряжением <a>	Перенапряжение: 120% от Udin, 2 канала, L1 + L3, длительность: 100 мс
A10.1.5	Маркирование в многофазной системе, вызванное прерыванием напряжения <a>	Прерывание: 0% от Udin, 3 канала, L1 + L2 + L3, длительность: 100 мс
Провал напряжения длительностью 100 мс/перенапряжение/прерывание напряжения должен начинаться и заканчиваться в пределах одного и того же интервала 10/12 периодов и в пределах одного и того же 10-секундного интервала для частоты. -------------------------------- <a> Для измерительных приборов, использующих многофазный подход для маркирования данных, маркер применяется для всех измеряемых фаз. Для измерительных приборов, использующих поканальный подход, маркер применяется только для фазы, содержащей провал напряжения/перенапряжение/прерывание напряжения. Многофазный и поканальный подходы определены в IEC 62586-1. Примечание - См. описание на рисунке 16.

N	Цель испытаний	Процедура проведения испытания

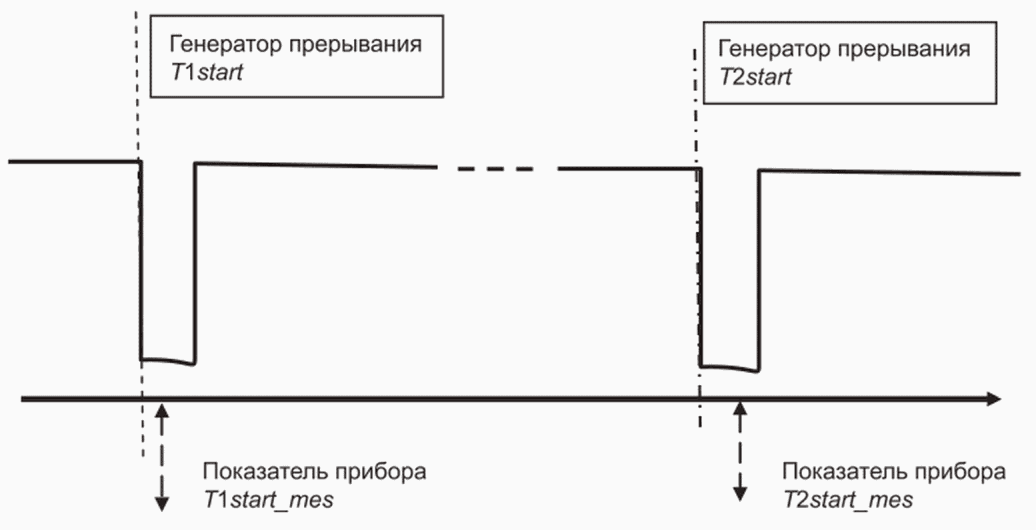

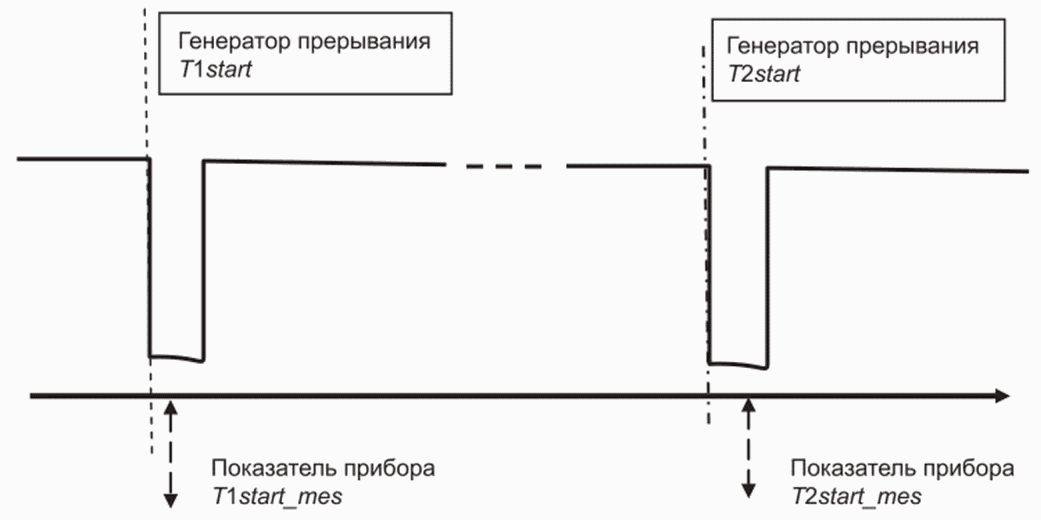

A11.1.1	Проверка неопределенности измерения времени	1) Убедиться в том, что измерительный прибор работает с синхронизацией времени (проверить статус устройства). 2) Ввести прерывание фиксированной длительности с синхронизированного генератора сигналов и отметить время начала прерывания T1start. 3) Убедиться в том, что измерительный прибор обнаружил прерывание и отметил измеренное время начала (показание) T1start_mes. Проверить точность определения T1start_mes, оно должно быть T1start +/- 1 период. 4) Отключить синхронизацию и оставить прибор измерять еще как минимум на 24 ч. Примечание - В течение этого времени измерительный прибор доступен для использования в любых испытаниях, не требующих синхронизации. 5) Ввести прерывание фиксированной длительности с синхронизированного генератора сигналов и отметить время начала прерывания T2start. 6) Убедиться, что измерительный прибор обнаружил прерывание напряжения и отметил измеренное время начала (показание) T2start_mes. 7) Оценить неопределенность измерения времени: Модуль (T2start - T2start_mes) < (T2start - T1start) x 1/(3600 x 24). См. рисунок 17.
Примечания 1 Вводимые прерывания 2) и 5) будут иметь произвольную длительность (например, 1 с). 2 T1start_mes и T2start_mes имеют разрешающую способность +/- 20 мс.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний в соответствии с таблицей 5	Критерии испытаний (если испытание применимо)
A12.1.1	Проверить влияние низких температур	P1 для частоты <a>	ET1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P2 для частоты <a>	ET1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P3 для частоты <a>	ET1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P1 для величины напряжения	ET1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P3 для величины напряжения	ET1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P5 для величины напряжения	ET1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		Неопределенность измерения времени (проверить дрейф на отрезке времени длительностью 8 ч)	ET1	Менее 333 мс
A12.1.2	Проверить влияние температуры при наихудшем температурном случае	P1 для частоты <a>	ET2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P2 для частоты <a>	ET2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P3 для частоты <a>	ET2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P1 для величины напряжения	ET2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P3 для величины напряжения	ET2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P5 для величины напряжения	ET2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		Неопределенность измерения времени (проверить дрейф на отрезке времени длительностью 8 ч)	ET2	Менее 333 мс
A12.1.3	Проверить влияние высоких температур	P1 для частоты <a>	ET3	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P2 для частоты <a>	ET3	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P3 для частоты <a>	ET3	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P1 для величины напряжения	ET3	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P3 для величины напряжения	ET3	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P5 для величины напряжения	ET3	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		Неопределенность измерения времени (проверить дрейф на отрезке времени длительностью 8 ч)	ET3	Менее 333 мс
<a> Измерительные приборы, предназначенные для работы на частоте 50 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 50 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на частоте 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 60 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на обеих частотах 50 Гц и 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линиях "частоту 50 Гц" и "частоту 60 Гц".

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний в соответствии с таблицей 5	Критерии испытаний (если испытание применимо)
A12.2.1	Проверить влияние низкого напряжения питания	P1 для частоты <a>	EV1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам
		P2 для частоты <a>	EV1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам
		P3 для частоты <a>	EV1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам
		P1 для величины напряжения	EV1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам
		P3 для величины напряжения	EV1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам
		P5 для величины напряжения	EV1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам
A12.2.2	Проверить влияние высокого напряжения питания	P1 для частоты <a>	EV2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам
		P2 для частоты <a>	EV2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам
		P3 для частоты <a>	EV2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам
		P1 для величины напряжения	EV2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам
		P3 для величины напряжения	EV2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам
		P5 для величины напряжения	EV2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам
<a> Измерительные приборы, предназначенные для работы на частоте 50 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 50 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на частоте 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 60 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на обеих частотах 50 и 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линиях "частоту 50 Гц" и "частоту 60 Гц".

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний в соответствии с таблицей 5	Критерии испытаний (если испытание применимо)
A13.1.1	Убедиться в том, что событие "Отсутствуют RVC" будет обнаружено, если величина напряжения изменяется слишком медленно. См. примечание 1	P4 для частоты	Испытание должно проводиться в соответствии с таблицей 8	Должно быть зафиксировано отсутствие RVC
A13.1.2	Убедиться в том, что событие "Отсутствуют RVC" будет обнаружено, если величина напряжения будет меньше порогового значения. См. примечание 1	P4 для частоты	Испытание должно проводиться в соответствии с таблицей 9	Должно быть зафиксировано отсутствие RVC
A13.1.3	Убедиться в том, что если провал напряжения/перенапряжение обнаружено в момент события RVC, учитывая отключенные 100/120 полупериоды, то событие RVC должно быть отброшено и записано как провал перенапряжения. См. примечание 2	P4 для частоты	Испытание должно проводиться в соответствии с таблицей 10	Должно быть зафиксировано отсутствие RVC. Один провал должен быть обнаружен

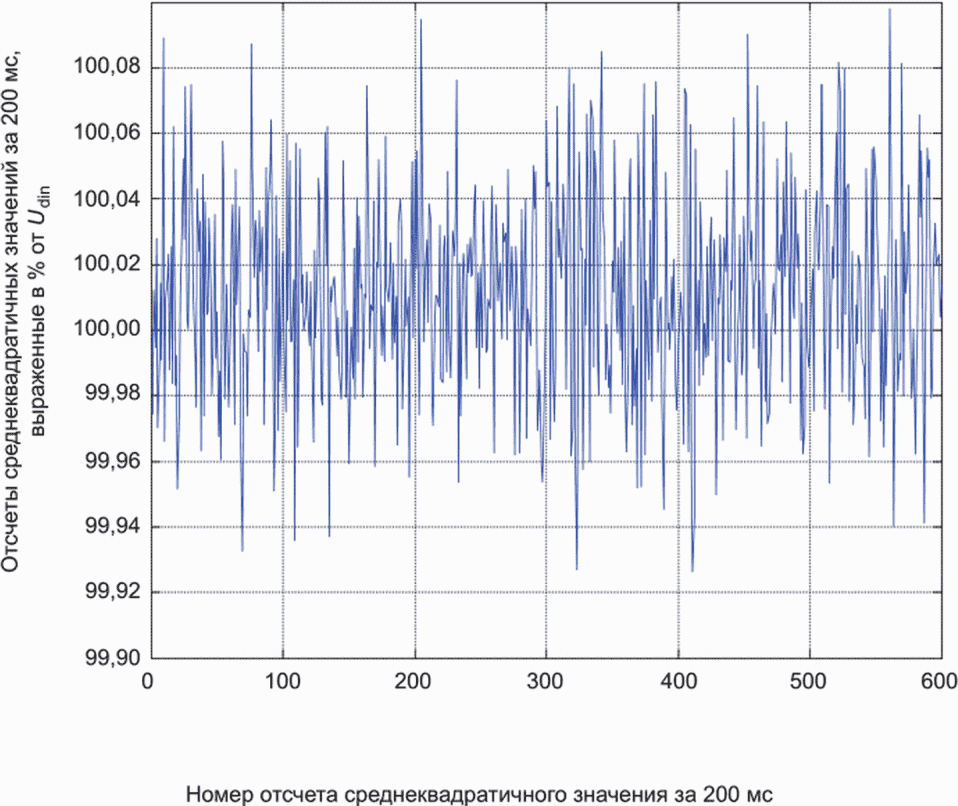

Примечание 1 - Среднеквадратичное напряжение в установившемся состоянии, если все предшествующие значения 100/120 Urms(1/2) (1 с) остаются в пределах порога RVC от среднего арифметического этих значений 100/120 Urms(1/2). Примечание 2 - Если провал напряжения или перенапряжение обнаружено в период события RVC, учитывая отключенные 100/120 полупериоды, то RVC должно быть отброшено, потому что это событие не является быстрым изменением напряжения. Это событие является провалом напряжения и перенапряжением.

Определение испытания <a>	t0 = 0 (начало испытания)	t1 = 100 полупериодов (начало уменьшения)	t2 = 300 полупериодов	t3 = 400 полупериодов (начало увеличения)	t4 = 600 полупериодов	t5 = конец испытания
Uvss	100% от Udin	100% от Udin	92% от Udin	92% от Udin	100% от Udin	100% от Udin
<a> Эта последовательность испытания приведена на рисунке 19. Теоретические нормы приведены на рисунке 20.

Определение испытания <a>	t0 = 0 (начало испытания)	t1 = 100 полупериодов (шаг уменьшения)	t2 = 150 полупериодов (шаг увеличения)	tend = конец испытания	Н.П.	Н.П.
Uvss	100% от Udin	97% от Udin	100% от Udin	100% от Udin	Н.П.	Н.П.
<a> Эта последовательность испытания приведена на рисунке 21. Теоретические нормы приведены на рисунке 22.

Определение испытания <a>, <b>	t0 = 0 (начало испытания)	t1 = 100 полупериодов (1-й шаг уменьшения)	t2 = 300 полупериодов (2-й шаг уменьшения)	t3 = 400 полупериодов (шаг увеличения)	tend = конец испытания	Н.П.
Uvss	100% от Udin	93% от Udin	85% от Udin	100% от Udin	100% от Udin	Н.П.
<a> Эта последовательность испытания приведена на рисунке 23. <b> Теоретические нормы приведены на рисунке 24.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний в соответствии с таблицей 5	Критерии испытаний (если испытание применимо)
A13.2.1	Убедиться в том, что установочные значения RVC соответствуют значениям, указанным в 6.13.2.1. Пороговое значение RVC не может быть точно испытано, но можно проверить его ПРАВИЛЬНОСТЬ, когда RVC > порогового значения RVC. Гистерезис RVC может быть измерен косвенно, путем измерения длительности RVC	P4 для частоты	Испытание должно проводиться в соответствии с таблицей 11	Одно событие RVC должно быть обнаружено: Начало: 100 полупериодов. : 7% от Udin, : 7% от Udin Длительность: 63 полупериода +/- 2 полупериода

Определение испытания <a>, <b>	t0 = 0 (начало испытания)	t1 = 100 полупериодов (шаг уменьшения)	tend = конец испытания	Н.П.	Н.П.	Н.П.
Uvss	100% от Udin	93% от Udin	93% от Udin	Н.П.	Н.П.	Н.П.
<a> Эта последовательность испытания приведена на рисунке 25. <b> Теоретические нормы приведены на рисунке 26.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний в соответствии с таблицей 5	Критерии испытаний (если испытание применимо)
A13.3.1	Проверить правильность указанных выше параметров RVC. См. заметку ниже	P4 для частоты	Испытание должно проводиться в соответствии с таблицей 12	Одно событие RVC должно быть обнаружено: Начало: 100 полупериодов. : 7% от Udin, : 3% от Udin Длительность: 49 полупериодов +/- 2 полупериода
Следующие параметры должны быть испытаны: - отметка времени начала RVC: RVC-событие должно быть отмечено временной меткой с моментом времени, когда логический сигнал "напряжение - установившееся состояние" становится ложным и инициирует RVC-событие; - RVC - это максимальная абсолютная разность между любыми значениями Urms(1/2) во время события RVC и конечным средним арифметическим значением величины 100/120 Urms(1/2) непосредственно перед событием RVC. Для многофазных систем является наибольшим на любом канале; - RVC - это абсолютная разность между окончательным средним арифметическим значением величины 100/120 Urms(1/2) непосредственно перед событием RVC и первым средним арифметическим значением 100/120 Urms(1/2) после события RVC. Для многофазных систем является наибольшим на любом канале; - длительность RVC: на 100/120 полупериодов короче, чем длительность, в течение которой логический сигнал "напряжение в установившемся состоянии" является ложным.

Определение испытания <a>, <b>	t0 = 0 (начало испытания)	t1 = 100 полупериодов (шаг уменьшения)	t2 = 150 полупериодов (шаг увеличения)	tend
Uvss	100% от Udin	93% от Udin	97% от Udin	97% от Udin
<a> Эта последовательность испытания приведена на рисунке 27. <b> Теоретические нормы приведены на рисунке 28.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний в соответствии с таблицей 5	Критерии испытаний (если испытание применимо)
A13.4.1	Убедиться в том, что в многофазной системе обнаружение RVC зависит от комбинированного логического сигнала VSS (напряжение в установившемся состоянии). Этот сигнал - это логическое "И" логического сигнала "напряжение в установившемся состоянии" на каждой фазе. См. примечание ниже	P4 для частоты	Испытание должно проводиться в соответствии с таблицей 13	Одно событие RVC должно быть обнаружено: Начало: 100 полупериодов. : 8% от Udin, : 4% от Udin Длительность: 59 полупериодов +/- 2 полупериода
Для многофазных систем комбинированный логический сигнал "напряжение в установившемся состоянии" должен быть логическим "И" логического сигнала "напряжение в установившемся состоянии" на каждом канале напряжения. Следующие параметры должны быть испытаны: - отметка времени начала RVC: RVC событие должно быть отмечено временной меткой с моментом времени, когда логический сигнал "напряжение - установившееся состояние" становится ложным и инициирует RVC событие; - RVC - это максимальная абсолютная разница между любыми значениями Urms(1/2) во время события RVC и конечным средним арифметическим значением величины 100/120 Urms(1/2) непосредственно перед событием RVC. Для многофазных систем является наибольшим на любом канале; - RVC - это абсолютная разность между окончательным средним арифметическим значением величины 100/120 Urms(1/2) непосредственно перед событием RVC и первым средним арифметическим значением 100/120 Urms(1/2) после события RVC. Для многофазных систем является наибольшим на любом канале; - длительность RVC: на 100/120 полупериодов короче, чем длительность, в течение которой логический сигнал "напряжение - установившееся состояние" является ложным.

Определение испытания <a>	t0 = 0 (начало испытания)	t1 = 100 полупериодов	t2 = 120 полупериодов	t3 = 140 полупериодов	t4 = 160 полупериодов	t5 = 180 полупериодов
Uvss на фазе 1	100% от Udin	97% от Udin	97% от Udin	97% от Udin	97% от Udin	97% от Udin
Uvss на фазе 2	100% от Udin	100% от Udin	93% от Udin	93% от Udin	93% от Udin	96% от Udin
Uvss на фазе 3	100% от Udin	100% от Udin	100% от Udin	92% от Udin	100% от Udin	100% от Udin
Определение испытания <a>	t6 = 200 полупериодов	tend	Н.П.	Н.П.	Н.П.	Н.П.
Uvss на фазе 1	100% от Udin	100% от Udin	Н.П.	Н.П.	Н.П.	Н.П.
Uvss на фазе 2	96% от Udin	96% от Udin	Н.П.	Н.П.	Н.П.	Н.П.
Uvss на фазе 3	100% от Udin	100% от Udin	Н.П.	Н.П.	Н.П.	Н.П.
<a> Эта последовательность испытания приведена на рисунке 29.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний в соответствии с таблицей 5	Критерии испытаний (если испытание применимо)
A13.5.1	Убедиться в том, что если второе событие RVC начинается до того, как логический сигнал VSS (напряжение в установившемся состоянии) изменится в состояние "ИСТИНА", то только одно событие RVC будет обнаружено. Убедиться в том, что измеритель не возвращает VSS к состоянию "ИСТИНА", если цикл = 90 полупериодов (< 100) <a>	P4 для частоты	Испытание должно проводиться в соответствии с таблицей 14	Одно событие RVC должно быть обнаружено: Начало: 100 полупериодов : 9% от Udin, : 6% от Udin. Длительность: 170 полупериодов +/- 2 полупериода. VSS > 90 полупериодов
A13.5.2	Убедиться в том, что если второе событие RVC начинается после того, как логический сигнал VSS (напряжение в установившемся состоянии) изменится в состояние "ИСТИНА", то два события RVC будут обнаружены. Убедиться в том, что измеритель возвращает VSS к состоянию "ИСТИНА", если цикл = 110 полупериодов (> 100) <b>	Частота 50 Гц P4 для частоты	Испытание должно проводиться в соответствии с таблицей 15	Два события RVC должны быть обнаружены: RVC1: Начало: 100 полупериодов. : 6% от Udin, : 3% от Udin Длительность: 50 полупериодов +/- 2 полупериода RVC2: Начало: 270 полупериодов. : 7% от Udin, : 3% от Udin Длительность: 57 полупериодов +/- 2 полупериода. VSS < 110 полупериодов
<a> Одно событие RVC должно быть обнаружено. Это испытание подтвердит, что измеритель не возвращает VSS к состоянию "ИСТИНА" при значении менее 100 полупериодов (при испытании используется 90 полупериодов). <b> Два независимых события RVC должны быть обнаружены. Это испытание подтвердит, что измеритель возвращает VSS к состоянию "ИСТИНА" при значении более 100 полупериодов (при испытании используется 110 полупериодов).

Определение испытания <a>, <b>	t0 = 0 (начало испытания)	t1 = 100 полупериодов	t2 = 150 полупериодов	t3 = 240 полупериодов	t4 = 270 полупериодов	tend
Uvss	100% от Udin	93% от Udin	97% от Udin	91% от Udin	94% от Udin	94% от Udin
<a> Эта последовательность испытания приведена на рисунке 30. <b> Теоретические нормы приведены на рисунке 31.

Определение испытания <a>, <b>	t0 = 0 (начало испытания)	t1 = 100 полупериодов	t2 = 150 полупериодов	t3 = 260 полупериодов	t4 = 320 полупериодов	tend
Uvss	100% от Udin	93% от Udin	97% от Udin	91% от Udin	94% от Udin	94% от Udin
<a> Эта последовательность испытания приведена на рисунке 32. <b> Теоретические нормы приведены на рисунке 33.

N	Цель испытаний	Условия проведения испытаний	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
A17.1.1	Оценить неопределенность измерения несимметрии токов	Подключить трехканальный источник питания переменного тока и отрегулировать: Канал 1 до 100,2% от In, 0,00° Канал 2 до 99,9% от In, -120,00° Канал 3 до 99,9% от In, 120,00°	Н.П.	Проверить, если i0 и i2 составляет от 0% до 0,35%
A17.1.2	Оценить неопределенность измерения несимметрии токов	Подключить трехканальный источник питания переменного тока и отрегулировать: Канал 1 до 110% от In, 0,00° Канал 2 до 95% от In, -120,00° Канал 3 до 95% от In, 120,00°	Н.П.	Проверить, если i0 и i2 составляет от 4,8% до 5,2%
A17.1.3	Оценить неопределенность измерения несимметрии токов	Подключить трехканальный источник питания переменного тока и отрегулировать: Канал 1 до 100% от In, 0,00° Канал 2 до 100% от In, -150,00° Канал 3 до 100% от In, 90,00°	Н.П.	Проверить, если i0 и i2 составляет от 17,5% до 18,1%
A17.1.4	Оценить неопределенность измерения несимметрии токов	Подключить трехканальный источник питания переменного тока и отрегулировать: Канал 1 до 55% от In, 0,00° Канал 2 до 47,5% от In, -120,00° Канал 3 до 47,5% от In, 120,00°	Н.П.	Проверить, если i0 и i2 составляет от 4,7% до 5,3%
A17.1.5	Оценить неопределенность измерения несимметрии токов	Подключить трехканальный источник питания переменного тока и отрегулировать: Канал 1 до 105% от In, 0,00° Канал 2 до 97,5% от In, -120,5° Канал 3 до 97,5% от In, 120,5°	Н.П.	Проверить, если i0 составляет от 1,8% до 2,2%. Проверить, если i2 составляет от 2,8% до 3,2%

N	Цель испытания	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
S1.1.1	Убедиться, что интервал усреднения составляет 10 с	Цикл (см. схему ниже): P1 - P3 треугольник Длительность: 5 с; P3 - P1 треугольник Длительность: 5 с	Подсчет количества отсчетов частоты в 2-минутном интервале (N)	TC10s(sam) TC(11<= N <= 13)

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
S1.2.1	Проверка диапазона измерений	P1 для частоты <a>	Н.П.	TC10s(unc)
S1.2.2	Проверка диапазона измерений	P2 для частоты <a>	Н.П.	TC10s(unc)
S1.2.3	Проверка диапазона измерений	P3 для частоты <a>	Н.П.	TC10s(unc)
<a> Измерительные приборы, предназначенные для работы на частоте 50 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 50 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на частоте 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 60 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на обеих частотах 50 и 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линиях "частоту 50 Гц" и "частоту 60 Гц".

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
S1.3.1	Оценка влияния величины напряжения на неопределенность измерений (для дальнейших расчетов в соответствии с разделом 8)	P2 для частоты <a>, <b>	S1 для величины напряжения	TC10s(unc)
S1.3.2	Оценка влияния гармоник напряжения на неопределенность измерений (для дальнейших расчетов в соответствии с разделом 8)	P2 для частоты <a>, <b>	S1 для гармоник напряжения	TC10s(unc)
<a> Измерительные приборы, предназначенные для работы на частоте 50 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 50 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на частоте 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 60 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на обеих частотах 50 и 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линиях "частоту 50 Гц" и "частоту 60 Гц". <b> Измерение частоты должно быть выполнено на опорном канале.

N	Цель испытания	Испытание
S1.4.1	Опорный канал	Должно быть проверено, что измерение частоты выполняется на опорном канале

N	Цель испытания	Испытание
S2.1.1	Проверка отсутствия пропусков и перекрытий	Испытание должно быть выполнено в соответствии с требованиями приложения F
Примечание - Следующие испытания не перечислены здесь, потому что они охватываются другими испытаниями: проверка измерения истинного среднеквадратичного значения (охватывается другими испытаниями), проверка базовой точности измерения интервалов 10/12 периодов (охватывается другими испытаниями).

N	Цель испытания	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
S2.2.1	Проверка диапазона измерений	P1 для величины напряжения	Н.П.	TC10/12(unc)
S2.2.2	Проверка диапазона измерений	P3 для величины напряжения	Н.П.	TC10/12(unc)
S2.2.3	Проверка диапазона измерений	P5 для величины напряжения	Н.П.	TC10/12(unc)

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
S2.3.1	Оценка влияния частоты на неопределенность измерений (для дальнейших расчетов в соответствии с разделом 8)	P3 для величины напряжения	S1 для частоты	TC10/12(unc)
			S3 для частоты	TC10/12(unc)
S2.3.2	Оценка влияния гармоник напряжения на неопределенность измерений (для дальнейших расчетов в соответствии с разделом 8)	P3 для величины напряжения	S1 для гармоник напряжения	TC10/12(unc) на канале 1 сравнивается с опорным напряжением

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)

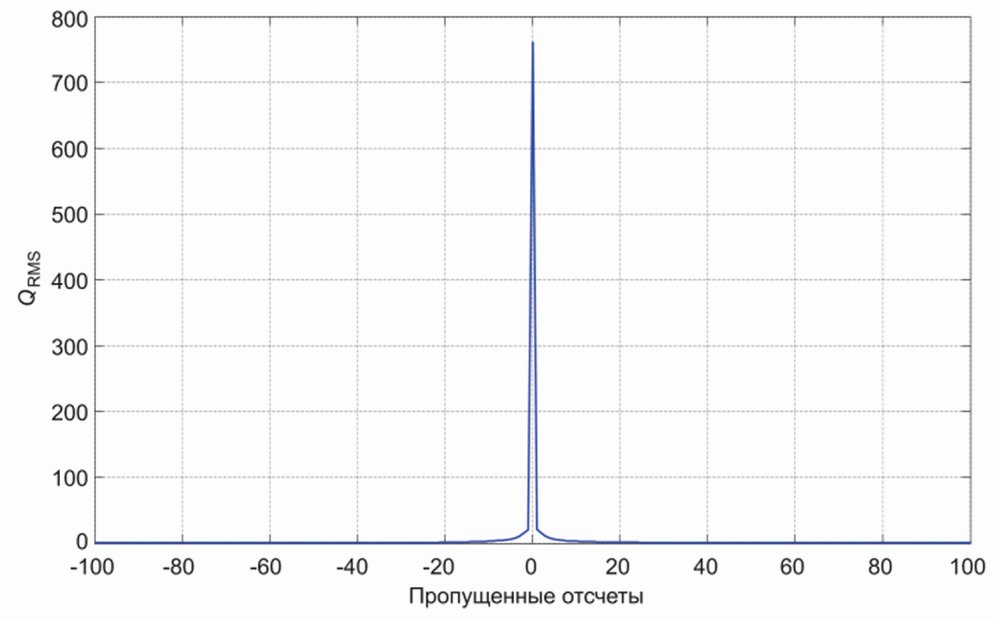

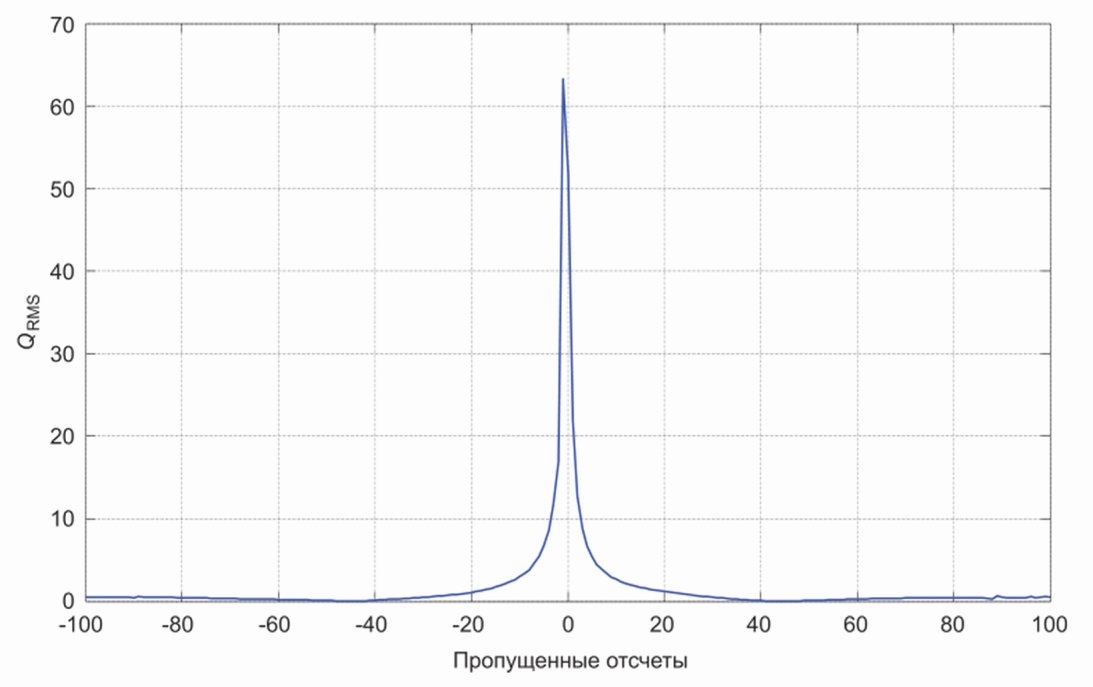

S2.5.1	Проверить реализацию отсутствия пропусков	Цикл (см. схему ниже): - напряжение линейно изменяется от P1 до P3 в течение 1 мин, затем - линейно изменяется от P3 до P1 в течение 1 мин	f = 50,125 Гц (охватывает 50 Гц) и/или 60,15 Гц (охватывает 60 Гц) в зависимости от выбора производителя	Проверить объединение за интервал 150/180 периодов согласно IEC 61000-4-30
10-минутная отметка времени должна произойти в середине временного интервала 150/180 периодов количеством 201 цикл. Примечание - 50,125 Гц = (200,5/600) x 150; 60,15 Гц = (200,5/600) x 180.

N	Цель испытания	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний в соответствии с таблицей 4	Критерии испытаний
S2.6.1	Проверить объединение за интервал времени 10 мин	Цикл (см. схему ниже): - напряжение линейно изменяется от P1 до P3 в течение 1 мин, затем - линейно изменяется от P3 до P1 в течение 1 мин	S2 для частоты	Проверить объединение за интервал времени 10 мин согласно IEC 61000-4-30

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
S2.7.1	Проверить объединение за интервал времени, равный 2 ч	Должно быть проверено, что величина двухчасового объединения обеспечивается испытуемым оборудованием

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
S4.1.1	Убедиться в том, что соответствующие Urms(1) или Urms(1/2) используются. Если используется Urms(1/2), то необходимо проверить, что Urms(1/2) независимо синхронизировано на каждом канале в точке перехода через нуль	P4 для частоты <a> не менее 15 с <d> Шаг напряжения должен быть сделан на переходе через нуль	Для этого испытания не требуется синхронизированный генератор. - При T1 ввести прерывание 0% от Udin длительностью 2 периода после стадии 90% от Udin, состоящей из двух периодов, затем ввести установившийся режим 94% от Udin на канале 1. - При T1 + 10 периодов + 1/3 периода применить тот же профиль на канале 2. - При T1 + 20 периодов - 1/3 периода применить тот же профиль на канале 3. См. рисунки 1 и 2	При реализации Urms(1) необходимо убедиться, что последовательность Urms(1) содержит на каждой фазе как минимум одно значение введенной амплитуды прерывания (в пределах точности величины напряжения, определенной в IEC 61000-4-30). Для Urms(1/2) необходимо: - проверить то, что на каждом канале последовательность Urms(1/2) в измерительном приборе соответствует последовательности, определенной на рисунке 4; - проверить то, что меткой времени для Urms(1/2) (N + 1) на канале 1 является T1 + 1/2 периода; - проверить то, что меткой времени для Urms(1/2) (N + 1) на канале 2 является T1 + 10,5 периодов +/- 1/2 периода; - проверить то, что меткой времени для Urms(1/2) (N + 1) на канале 3 является T1 + 20,5 периодов +/- 1/2 периода
S4.1.2	Проверка требований к точности амплитуды и точности длительности <d>	P5 для перенапряжений <b> P4 для частоты <a>	Для этого испытания не требуется синхронизированный генератор. Изменение амплитуды сигнала для создания провалов/прерываний/перенапряжений будет происходить одновременно во времени. Испытание должно быть выполнено со следующими длительностями: 1; 1,5; 2,5; 10; 30 и 150 периодов. Примечание - Для Urms(1) испытательные точки 1 и 1,5 периода исключены. См. рисунки 34 и 36, чтобы увидеть детали вводимого сигнала, см. рисунки 35 и 37, чтобы увидеть ожидаемую последовательность Urms(1/2). При реализации Urms(1) ожидаемая последовательность зависит от выравнивания окна Urms, которое может быть не синхронизировано с переходами через нуль	Необходимо убедиться в том, что при измерениях провалов/прерываний/перенапряжений были получены сообщения обо всех длительностях и амплитудах в соответствии с п. 5.4.5.1 (требования к точности амплитуды) и п. 5.4.5.2 (требования к точности длительности) стандарта IEC 61000-4-30:2015
		P3 для провалов/прерываний <b> P4 для частоты <a>
S4.1.3	Проверка пороговых значений	P2 для перенапряжений <b>, <c> P4 для частоты <a>	Для этого испытания не требуется синхронизированный генератор. Изменение амплитуды сигнала для создания провалов/прерываний/перенапряжений будет происходить одновременно во времени. Испытание должно быть выполнено со следующей длительностью: 2,5 периода	Проверить то, что точность длительности соответствует IEC 61000-4-30:2015 (пункт 5.4.5.2)
		P1 для перенапряжений <b>, <c> P4 для частоты <a>
		P2 для провалов/прерываний <b>, <c> P4 для частоты <a>
		P1 для провалов/прерываний <b>, <c> P4 для частоты <a>
S4.1.4	Проверка влияния частоты питания	P1 для частоты <a> P2 для провалов/прерываний <b>	Для этого испытания не требуется синхронизированный генератор. Изменение амплитуды сигнала для создания провалов/прерываний/перенапряжений будет происходить одновременно во времени. Испытание должно быть выполнено со следующими длительностями: 2 и 30 периодов	Проверить то, что точность длительности соответствует IEC 61000-4-30:2015 (пункт 5.4.5.2)
		P3 для частоты <a> P2 для провалов/прерываний <b>
S4.1.5	Проверить провалы/прерывания/перенапряжения в многофазной системе	Испытание должно быть выполнено в соответствии с требованиями 7.4.2 и 7.4.3
S4.1.6	Проверить скользящее опорное напряжение сравнения - Установившийся режим	1) Конфигурация: выбрать скользящее опорное напряжение сравнения, выставить пороговое значение провала напряжения 90% Usr, гистерезис = 2% Udin. 2) Ввести установившееся напряжение Udin на время не менее 5 мин. Затем снизить амплитуду напряжения до 95% Udin на 5 мин. Затем снизить амплитуду напряжения до 87% Udin на 5 мин	См. рисунок 38	Ни один провал не должен быть обнаружен
		3) Ввести провал длительностью 5 периодов с амплитудой напряжения 50% Udin		Убедиться в том, что измерительный прибор обнаруживает провал на уровне 57,5% от Uref. Примечание - 57,5% = 50/87 x 100%.
S4.1.7	Проверить скользящее опорное напряжение сравнения - Скользящий опорный порог срабатывания	1) Конфигурация: выбрать скользящее опорное напряжение сравнения, пороговое значение провала напряжения выставить 90% Udin, гистерезис = 2% Udin	См. рисунок 39	Измерительный прибор должен обнаружить начало прерывания
		2) Включить измерительный прибор с напряжением 0 В, введенным на входы напряжения
		3) После 5 мин + время загрузки измерительного прибора ввести напряжение, равное Udin. Примечание - Цель состоит в том, чтобы проверить то, что скользящее опорное напряжение сравнения, построенное из начального значения Udin, не обновляется до тех пор, пока подается напряжение.		Убедиться в том, что измерительный прибор обнаружил конец прерывания
<a> Измерительные приборы, предназначенные для работы на частоте 50 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 50 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на частоте 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 60 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на обеих частотах 50 и 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линиях "частоту 50 Гц" и "частоту 60 Гц". <b> Испытательные точки P1, P2, P3, P4 и P5 описаны в таблице 3 и в таблице D.1 IEC 61000-4-30:2015. <c> Испытательная точка P1 не должна быть идентифицирована как провал напряжения или перенапряжение, испытательная точка P2 должна быть идентифицирована как провал напряжения или перенапряжение. <d> Рекомендуемые величины для порогового значения провала напряжения: 90% от Udin, для порогового значения перенапряжения: 110% от Udin, гистерезис = 2%.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
S4.2.1	Проверить то, что провалы и прерывания надлежащим образом обнаружены в многофазной системе, путем применения одного испытания с трехфазной несинхронной помехой, которая содержит провал и прерывание	P4 для частоты с длительностью не менее 15 с. Пороговое значение провала напряжения = 90% от Udin, гистерезис = 2% от Udin. Пороговое значение прерывания напряжения = 10% от Udin, гистерезис = 2% от Udin. Шаги напряжений должны быть сделаны на переходе через ноль для каждой фазы	Для этого испытания не требуется синхронизированный генератор. - Начать испытание, когда напряжения всех трех фаз равняются Udin. - При t1 (синхронизировано с переходом через ноль на фазе 1) вводят 0% от Udin на фазе 1. - При t1 + 1 период (синхронизировано с переходом через ноль на фазе 2) вводят 0% от Udin на фазе 2	- Если реализовано Urms(1/2), то необходимо убедиться в том, что последовательность Urms(1/2) в измерительном приборе соответствует последовательности, указанной на рисунке 42
			- При t2 (синхронизировано с переходом через ноль на фазе 3) вводят 0% от Udin на фазе 3. - При t3 (синхронизировано с переходом через ноль на фазе 3) вводят 100% от Udin на фазе 3. - При t3 + 1 период (синхронизировано с переходом через ноль на фазе 2) вводят 100% от Udin на фазе 2. - При t4 (синхронизировано с переходом через ноль на фазе 1) вводят 100% от Udin на фазе 1. См. рисунки 40, 41, 42	- Убедиться в том, что длительность многофазного провала корректно определяется как 6,5 периодов (в пределах точности синхронизации, как указано в IEC 61000-4-30). - Убедиться в том, что длительность многофазного прерывания корректно определяется как 1,5 периода (в пределах точности синхронизации, как указано в IEC 61000-4-30). - Убедиться в том, что остаточное напряжение при измерении провала корректно определяется как 0% Udin (в пределах точности синхронизации, как указано в IEC 61000-4-30)

	Urms(1/2) N	Urms(1/2) N + 1 (начало провала)	Urms(1/2) N + 2	Urms(1/2) N + 3	Urms(1/2) N + 4	Urms(1/2) N + 5	Urms(1/2) N + 6 (начало прерывания)	Urms(1/2) N + 7
Фаза 1	100 В	70 В	0 В	0 В	0 В	0 В	0 В	0 В
Фаза 2	100 В	100 В	100 В	70 В	0 В	0 В	0 В	0 В
Фаза 3	100 В	100 В	100 В	100 В	100 В	70 В	0 В	0 В

	Urms(1/2) N + 8	Urms(1/2) N + 9 (конец прерывания)	Urms(1/2) N + 10	Urms(1/2) N + 11	Urms(1/2) N + 12	Urms(1/2) N + 13	Urms(1/2) N + 14 (конец провала)	Urms(1/2) N + 15
Фаза 1	0 В	0 В	0 В	0 В	0 В	70 В	100 В	100 В
Фаза 2	0 В	0 В	0 В	70 В	100 В	100 В	100 В	100 В
Фаза 3	0 В	70 В	100 В	100 В	100 В	100 В	100 В	100 В

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
S4.3.1	Проверить, что перенапряжения надлежащим образом обнаружены в многофазной системе, путем применения одиночного испытания с введением трехфазного несинхронного перенапряжения	P4 для частоты с длительностью не менее 15 с. Пороговое значение перенапряжения = 110% Udin, гистерезис = 2% Udin. Шаги напряжений должны быть сделаны на переходе через нуль для каждой фазы	Для этого испытания не требуется синхронизированный генератор. - Начать испытание, когда напряжения всех трех фаз равняются Udin. - При t1 (синхронизировано с переходом через 0 на фазе 1) вводят 130% от Udin на фазе 1. - При t1 + 1 период (синхронизировано с переходом через 0 на фазе 2) вводят 130% от Udin на фазе 2. - При t1 + 2 периода (синхронизировано с переходом через 0 на фазе 3) вводят 130% от Udin на фазе 3. - При t1 + 4 периода (синхронизировано с переходом через 0 на фазе 1 и фазе 3) вводят 100% от Udin на фазе 1 и фазе 3. - При t3 (синхронизировано с переходом через 0 на фазе 2) вводят 100% от Udin на фазе 2. См. рисунки 43 и 44	- Если реализовано Urms(1/2), то необходимо убедиться в том, что на каждом канале последовательность Urms(1/2) в измерительном приборе соответствует последовательности, определенной на рисунке 44. - Убедиться в том, что длительность многофазного перенапряжения корректно определяется как 6,5 периодов (в пределах точности синхронизации, как указано в IEC 61000-4-30). - Убедиться в том, что амплитуда многофазного перенапряжения корректно определяется как 130% Udin (в пределах точности синхронизации, как указано в IEC 61000-4-30)

	Urms(1/2) N	Urms(1/2) N + 1 (начало перенапряжения)	Urms(1/2) N + 2	Urms(1/2) N + 3	Urms(1/2) N + 4	Urms(1/2) N + 5	Urms(1/2) N + 6	Urms(1/2) N + 7
Фаза 1	100 В	116 В	130 В	130 В	130 В	130 В	130 В	130 В
Фаза 2	100 В	100 В	100 В	116 В	130 В	130 В	130 В	130 В
Фаза 3	100 В	100 В	100 В	100 В	100 В	116 В	130 В	130 В

	Urms(1/2) N + 8	Urms(1/2) N + 9	Urms(1/2) N + 10	Urms(1/2) N + 11	Urms(1/2) N + 12	Urms(1/2) N + 13	Urms(1/2) N + 14 (конец перенапряжения)	Urms(1/2) N + 15
Фаза 1	130 В	116 В	100 В	100 В	100 В	100 В	100 В	100 В
Фаза 2	130 В	130 В	130 В	130 В	130 В	116 В	100 В	100 В
Фаза 3	130 В	116 В	100 В	100 В	100 В	100 В	100 В	100 В

N	Цель испытаний	Условия проведения испытаний	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
S5.1.1	Проверка точности измерения несимметрии	Подключить трехканальный источник питания переменного тока и отрегулировать: Канал 1 (L1-N) до 100% от Udin Канал 2 (L2-N) до 100% от Udin Канал 3 (L3-N) до 100% от Udin	Н.П.	Проверить, если u2 составляет от 0% до 0,3%. Проверить, если u0 составляет от 0% до 0,3%, если оценено
S5.1.2	Проверка точности измерения несимметрии	Подключить трехканальный источник питания переменного тока и отрегулировать: Канал 1 (L1-N) до 73% от Udin Канал 2 (L2-N) до 80% от Udin Канал 3 (L3-N) до 87% от Udin	Н.П.	Проверить, если u2 составляет от 4,75% до 5,35%. Проверить, если u0 составляет от 4,75% до 5,35%, если оценено
S5.1.3	Проверка точности измерения несимметрии	Подключить трехканальный источник питания переменного тока и отрегулировать: Канал 1 (L1-N) до 152% от Udin Канал 2 (L2-N) до 140% от Udin Канал 3 (L3-N) до 128% от Udin	Н.П.	Проверить, если u2 составляет от 4,65% до 5,25%. Проверить, если u0 составляет от 4,65% до 5,25%, если оценено
S5.1.4	Проверка точности измерения несимметрии напряжений в четырехпроводной системе с фазовым смещением	Подключить трехканальный источник питания переменного тока и отрегулировать: Канал 1 (L1-N) до 100% от Udin, 0° Канал 2 (L2-N) до 90% от Udin, -122° Канал 3 (L3-N) до 100% от Udin, +118°	Н.П.	Проверить, если u2 = 2,47% +/- 0,15% и u0 = 4,52% +/- 0,15%, если оценено

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
S6.1.1	Если производитель реализовал метод измерения без пропусков, необходимо убедиться в том, что измерительные интервалы 10/12 периодов не имеют пропусков и перекрытий	Испытание должно проводиться в соответствии с требованиями приложения F

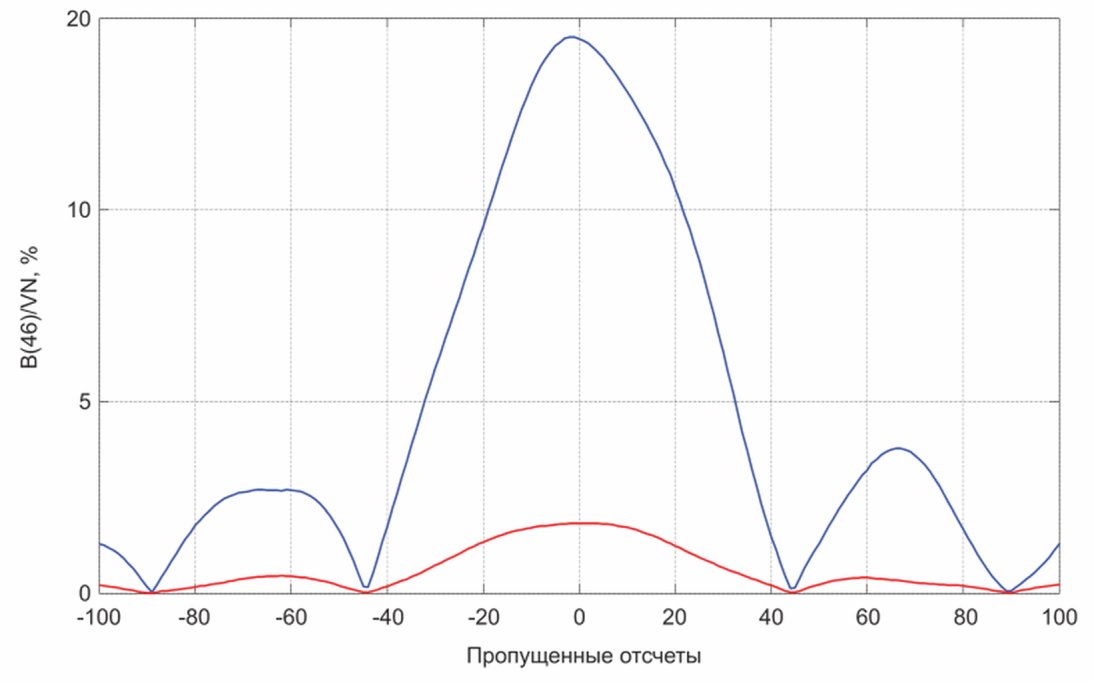

S6.1.2	Если производитель реализовал метод измерения с пропусками, необходимо убедиться в том, что по крайней мере одно значение интервала времени 10/12 периодов рассчитывается каждые 50/60 периодов	Поддерживать нормальные условия (в том числе гармонику основной составляющей), а также добавить изменение гармонической составляющей, как описано ниже: - Начать при P2 для гармоник (10% на 3 гармонике). - Уменьшать гармоническую составляющую на 1%/с, пока не будет достигнут 0%. - Увеличивать гармоническую составляющую на 1%/с, пока не будет достигнут P2. - Повторить. Необходимо применять этот испытательный сигнал в течение как минимум 10 мин (чтобы убедиться в том, что пропуски не будут замечены в течение 10-минутного объединения)	S2 для частоты (50/60 Гц)	Проверьте метку времени, последовательность номеров и величину напряжения блоков 10/12 периодов для 3 гармоники. Проверьте, что: - интервалы времени 10/12 периодов последовательно обеспечиваются с минимальной скоростью один в секунду в течение испытания; - интервалы времени 10/12 периодов показывают не менее 10 уникальных значений от 0% до 10% для каждого периода линейного изменения; - последовательность интервалов времени 10/12 периодов показывает значения, которые повторяются каждые 20 с
S6.1.3	Если производитель реализовал измерение гармонических подгрупп Usg, h, проверить то, что при измерениях 10/12 периодов используется измерение гармонических подгрупп Usg, h по IEC 61000-4-7	Применить нормальные условия, плюс P1 для гармоник (проверка измерения основной подгруппы)	Н.П.	TC10/12(unc)-harm для 2-й гармоники (2-я гармоника составляет 5%)
		Применить нормальные условия, плюс P1 для интергармоник (исключить неправильное использование Ug, h)	Н.П.	TC10/12(unc)-harm для 2-й гармоники (существенные искажения не обнаружены)
		Применить нормальные условия, плюс S4 для интергармоник (исключить неправильное использование Ug)	Н.П.	TC10/12(unc)-harm для 2-й гармоники (2-я гармоника составляет 4%)
S6.1.4	Если производитель реализовал измерение гармонических групп Ug, h, проверить то, что при измерениях 10/12 периодов используется измерение гармонических подгрупп Ug, h по IEC 61000-4-7	Применить нормальные условия, плюс P1 для гармоник (проверка измерения основной подгруппы)	Н.П.	TC10/12(unc)-harm для 2-й гармоники (2-я гармоника составляет 5%)
		Применить нормальные условия, плюс S4 для интергармоник (исключить неправильное использование Ug или Usg, h)	Н.П.	TC10/12(unc)-harm для 2-й гармоники (2-я гармоника составляет приблизительно 7,2%)
S6.1.5	Проверьте, что измерения проводятся хотя бы до 40-й гармоники	Н.П.	Н.П.	Убедиться, что по крайней мере измерение 40 гармоник обеспечивается прибором
S6.1.6	Если суммарный коэффициент гармонических составляющих рассчитывается и если производитель реализовал измерение гармонических подгрупп (Usg, h), необходимо убедиться, что это суммарный коэффициент гармонических подгрупп (THDS) по IEC 61000-4-7	Применить нормальные условия, плюс P5 для гармоник	Н.П.	TC150/180(unc)-thd (существенные искажения обнаружены)
		Применить нормальные условия, плюс P5 для интергармоник	Н.П.	TC150/180(unc)-thd (существенные искажения не обнаружены)
S6.1.7	Проверить то, что крест-фактор как минимум 2 поддерживается устройством	Применить нормальные условия плюс S1 для гармоник крест-фактор 2	Н.П.	TC150/180(unc)-harm для всех 40 гармоник
S6.1.8	Проверить то, что правильно сконструированный сглаживающий фильтр используется в устройстве, обеспечивая (в сочетании с избыточной дискретизацией) затухание более 50 дБ для любой частоты, создающей помехи дискретизации ниже или до 40-й гармоники <b>	<a> Применить нормальные условия плюс 10% от Udin на частоте 75,0 x основную частоту	Н.П.	TC150/180(unc)-harm для всех 40 гармоник (наложения спектров не обнаружено)
		Применить нормальные условия плюс 10% от Udin на частоте 150,0 x основную частоту	Н.П.	TC150/180(unc)-harm для всех 40 гармоник (наложения спектров не обнаружено)
		Применить нормальные условия плюс 10% от Udin на частоте 501,0 x основную частоту	Н.П.	TC150/180(unc)-harm для всех 40 гармоник (наложения спектров не обнаружено)
<a> Только три обязательные испытательные точки для проверки работы сглаживающего фильтра определены здесь, чтобы упростить минимальные требования испытания. Однако в зависимости от частоты дискретизации и характеристик фильтра испытуемого устройства, может потребоваться другой спектральный состав, чтобы должным образом оценить работу сглаживающего фильтра. Испытательная лаборатория, применяющая данную процедуру, может дополнительно по своему усмотрению применять набор широких спектральных сигналов как более исчерпывающее испытание сглаживающего фильтра, используя анализатор сети или другое аналогичное оборудование. <b> Это испытание применяется только в том случае, если производитель выбрал метод с реализацией в измерительном приборе сглаживающего фильтра.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
S6.2.1	Оценить неопределенность измерений - одиночная четная гармоника	Нормальные условия плюс P1 для гармоник	Н.П.	TC150/180(unc)-harm для применяемых гармоник
S6.2.2	Оценить неопределенность измерений - одиночная нечетная гармоника	Нормальные условия плюс P2 для гармоник	Н.П.	TC150/180(unc)-harm для применяемых гармоник
S6.2.3	Оценить неопределенность измерений - одиночная высокая гармоника	Нормальные условия плюс P3 для гармоник	Н.П.	TC150/180(unc)-harm для применяемых гармоник
S6.2.4	Проверить диапазон измерений - минимальные величины гармоник	Нормальные условия плюс P4 для гармоник	Н.П.	TC150/180(unc)-harm для применяемых гармоник
S6.2.5	Проверить диапазон измерений - максимальные величины гармоник	Нормальные условия плюс P5 для гармоник	Н.П.	TC150/180(unc)-harm для применяемых гармоник
Величины за интервал времени 150/180 периодов выбраны для этих испытаний с целью облегчения извлечения данных, так как будет легче извлечь данные измерений для всех 40 гармоник, и это легче сделать в трехсекундном окне, чем в более коротком.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия в соответствии с таблицей 4	Критерии испытаний (если испытание применимо)
S6.3.1	Оценить влияние частоты на неопределенность измерений	Нормальные условия плюс P1 для гармоник (самая низкая гармоника)	S1 для частоты (самая низкая частота)	TC150/180(unc)-harm для всех 40 гармоник
		Нормальные условия плюс P3 для гармоник (самая высокая гармоника)	S3 для частоты (самая высокая частота)	TC150/180(unc)-harm для всех 40 гармоник
S6.3.2	Оценить влияние величины напряжения на неопределенность измерений	Нормальные условия плюс P2 для гармоник	S1 для величины напряжения (самое низкое напряжение)	TC150/180(unc)-harm для всех 40 гармоник
		Нормальные условия плюс P2 для гармоник	S3 для величины напряжения (самое высокое напряжение)	TC150/180(unc)-harm для всех 40 гармоник
Величины за интервал времени 150/180 периодов выбраны для этих испытаний с целью облегчения извлечения данных, так как будет легче извлечь данные измерений для всех 40 гармоник, и это легче сделать в трехсекундном окне, чем в более коротком.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия испытаний	Критерии испытаний (если испытание применимо)
S6.4.1	Проверьте объединение перекрытия 1	Нормальные условия плюс P2 для гармоник	f = 49,99 или 59,99 Гц Длительность испытаний = 11 мин	Испытание меток времени, а также порядковых номеров блоков для 3-й гармоники. Ресинхронизация к 10-минутной отметке времени допускается, но не требуется
10-минутная отметка времени должна произойти в середине временного интервала 150/180 периодов количеством 3000. Примечание - 59,99 Гц = (2999,5/600) x 12; 49,99 Гц = (2999,5/600) x 10.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия испытаний	Критерии испытаний (если испытание применимо)
S6.5.1	Если изготовитель реализовал метод измерения без пропусков, проверить объединение интервалов времени 150/180 периодов без пропусков	Поддерживать нормальные условия (в том числе гармонику основной составляющей), а также добавить изменение остальных гармонических составляющих, как описано ниже: - начать при P2 для гармоник; - уменьшать гармонические составляющие на 1%/с, пока не будет достигнут 0%; - увеличивать гармонические составляющие на 1%/с, пока не будет достигнут P2; - повторить	f = 50,125 Гц (охватывает 50 Гц) или f = 60,15 Гц (охватывает 60 Гц) в зависимости от выбора производителя	TC150/180(unc)-harm для 3-й гармоники с корректным объединением всех величин 10/12 периодов без пропусков. Ресинхронизация к 10-минутной отметке времени допускается, но не требуется
S6.5.2	Если изготовитель реализовал метод измерения с пропусками, проверить, что как минимум 3 величины 10/12 периодов используются в каждом интервале 150/180 периодов	Поддерживать нормальные условия (в том числе гармонику основной составляющей), а также добавить изменение остальных гармонических составляющих, как описано ниже: - начать при P2 для гармоник; - уменьшать гармонические составляющие на 1%/с, пока не будет достигнут 0%; - увеличивать гармонические составляющие на 1%/с, пока не будет достигнут P2; - повторить	f = 50,125 Гц (охватывает 50 Гц) или f = 60,15 Гц (охватывает 60 Гц) в зависимости от выбора производителя	TC150/180(unc)-harm для 3-й гармоники с корректным объединением всех полученных величин интервалов 10/12 периодов (уже доказано в испытании S6.1.2, что как минимум 3 значения будут получены за каждый интервал 150/180 периодов). Ресинхронизация к 10-минутной отметке времени допускается, но не требуется. 10-минутная отметка времени должна произойти в середине временного интервала 150/180 периодов количеством 201
Примечание - 50,125 Гц = (200,5/600) x 150; 60,15 Гц = (200,5/600) x 180.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия испытаний	Критерии испытаний (если испытание применимо)
S6.6.1	Проверьте объединение за интервал времени 10 мин	Поддерживать нормальные условия (в том числе гармонику основной составляющей), а также добавить изменение остальных гармонических составляющих, как описано ниже: - начать при P2 для гармоник; - уменьшать гармонические составляющие на 1%/с, пока не будет достигнут 0%; - увеличивать гармонические составляющие на 1%/с, пока не будет достигнут P2; - повторить	f = 49,99 Гц или 59,99 Гц Длительность испытания = 11 мин	TC10-min(unc)-harm для 3-й гармоники с корректным объединением величин на интервале 10/12 периодов на основе последовательности номеров блоков
10-минутная отметка времени должна произойти в середине временного интервала 150/180 периодов количеством 3000. Примечание - 59,99 Гц = (2999,5/600) x 12; 49,99 Гц = (2999,5/600) x 10.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия испытаний	Критерии испытаний (если испытание применимо)
S6.7.1	Проверить объединение за интервал времени, равный 2 ч	Должно быть проверено, что величина двухчасового объединения обеспечивается испытуемым образцом

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия испытаний	Критерии испытаний (если испытание применимо)
S8.1.1	Необходимо убедиться в том, что пользователь может указать несущую частоту наблюдения в соответствии со спецификацией изготовителя	Н.П.	Н.П.	Измерительный прибор позволяет пользователю настроить отслеживаемые несущие частоты в соответствии со спецификацией изготовителя

N	Цель испытаний	Испытательные точки	Критерии испытаний (если испытание применимо)
S10.1.1	Маркирование в многофазной системе, вызванное провалом напряжения Для фликера PIt	Провал напряжения: 70% от Udin, 1 канал, L2. Длительность: 100 мс	Каждый из параметров, приведенных ниже, маркируется в пределах каждого из соответствующих измерительных интервалов, которые содержат провал напряжения/перенапряжение/прерывание напряжения (как показано на рисунке 18): - фликер (двухчасовой PIt)
S10.1.2	Маркирование в многофазной системе, вызванное провалом напряжения <a>	Провал напряжения: 70% от Udin, 1 канал, L2. Длительность: 100 мс	Каждый из параметров, приведенных ниже, маркируется в пределах каждого из соответствующих измерительных интервалов, которые содержат провал/прерывание/перенапряжение (как показано на рисунке 16): - частота питания (10 с); - величина напряжения (10/12 периодов, 150/180 периодов, 10 мин); - фликер (Pst 10 мин); - несимметрия напряжений (10/12 периодов, 150/180 периодов, 10 мин); - гармоники напряжения (10/12 периодов, 150/180 периодов, 10 мин); - интергармоники напряжения (10/12 периодов, 150/180 периодов, 10 мин); - напряжение сигналов, наложенных на питающее напряжение (10/12 периодов); - положительное и отрицательное отклонение напряжения (10/12 периодов, 150/180 периодов, 10 мин)
S10.1.3	Маркирование в многофазной системе, вызванное перенапряжением <a>	Перенапряжение: 120% от Udin, 2 канала, L1 + L3. Длительность: 100 мс
S10.1.4	Маркирование в многофазной системе, вызванное прерыванием напряжения <a>	Прерывание напряжения: 0% от Udin, 3 канала, L1 + L2 + L3. Длительность: 100 мс
100 мс провал/перенапряжение/прерывание должны начинаться и заканчиваться в пределах одного и того же интервала 10/12 периодов и в пределах одного и того же 10-секундного интервала для частоты. Испытание должно длиться 6 ч, так как должны быть оценены три двухчасовых объединения. -------------------------------- <a> Для измерительных приборов, использующих многофазный подход для маркирования данных по IEC 62586-1, маркер применяется для всех измеряемых фаз. Для измерительных приборов, использующих поканальный подход по IEC 62586-1, маркер применяется только для фазы, содержащей провал/перенапряжение/прерывание. Примечание - См. описание на рисунке 45.

N	Цель испытаний	Процедура проведения испытаний
S11.1.1	Проверка неопределенности измерения времени	1) Убедиться в том, что устройство работает с синхронизацией измерения времени (проверить статус устройства). 2) Ввести прерывание фиксированной длительности с синхронизированного генератора сигналов и отметить время начала прерывания T1start. 3) Убедиться в том, что измерительный прибор обнаружил прерывание и отметил измеренное время начала (показание) T1start_mes. Проверить точность определения T1start_mes, оно должно быть T1start +/- 1 период. 4) Отключить синхронизацию и оставить прибор измерять еще как минимум на 24 ч. Примечание - В течение этого времени устройство доступно для его использования в любых испытаниях, не требующих синхронизации. Ввести прерывание фиксированной длительности с синхронизированного генератора сигналов и отметить время начала прерывания T2start. Убедиться, что измерительный прибор обнаружил прерывание и отметил измеренное время начала (показание) T2start_meas. Оценить неопределенность измерения времени: Модуль (T2start - T2start_mes) < (T2start - T1start) x 5/(3600 x 24). См. рисунок 46.
Примечания: 1. Вводимые прерывания 2) и 5) будут иметь произвольную длительность (например, 1 с). 2. T1start_mes и T2start_mes имеют разрешающую способность +/- 20 мс.

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия испытаний в соответствии с таблицей 5	Критерии испытаний (если испытание применимо)
S12.1.1	Проверить влияние низкой температуры	P1 для частоты <a>	ET1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P2 для частоты <a>	ET1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P3 для частоты <a>	ET1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P1 для величины напряжения	ET1	Проверьте то, что каждое измерение 10/12 периодов соответствует нормам
		P3 для величины напряжения	ET1	Проверьте то, что каждое измерение 10/12 периодов соответствует нормам
		P5 для величины напряжения	ET1	Проверьте то, что каждое измерение 10/12 периодов соответствует нормам
		Неопределенность измерения времени (проверить дрейф на отрезке времени длительностью 8 ч)	ET1	Менее 1667 мс
S12.1.2	Проверить влияние самой неблагоприятной температуры	P1 для частоты <a>	ET2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P2 для частоты <a>	ET2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P3 для частоты <a>	ET2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P1 для величины напряжения	ET2	Проверьте то, что каждое измерение 10/12 периодов соответствует нормам
		P3 для величины напряжения	ET2	Проверьте то, что каждое измерение 10/12 периодов соответствует нормам
		P5 для величины напряжения	ET2	Проверьте то, что каждое измерение 10/12 периодов соответствует нормам
		Неопределенность измерения времени (проверить дрейф на отрезке времени длительностью 8 ч)	ET2	Менее 1667 мс
S12.1.3	Проверить влияние высокой температуры	P1 для частоты <a>	ET3	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P2 для частоты <a>	ET3	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P3 для частоты <a>	ET3	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам (например, IEC 62586-1:2017 (рисунок 2))
		P1 для величины напряжения	ET3	Проверьте то, что каждое измерение 10/12 периодов соответствует нормам
		P3 для величины напряжения	ET3	Проверьте то, что каждое измерение 10/12 периодов соответствует нормам
		P5 для величины напряжения	ET3	Проверьте то, что каждое измерение 10/12 периодов соответствует нормам
		Неопределенность измерения времени (проверить дрейф на отрезке времени длительностью 8 ч)	ET3	Менее 1667 мс
<a> Измерительные приборы, предназначенные для работы на частоте 50 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 50 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на частоте 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 60 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на обеих частотах 50 и 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линиях "частоту 50 Гц" и "частоту 60 Гц".

N	Цель испытаний	Испытательные точки в соответствии с таблицей 3	Дополнительные условия испытаний в соответствии с таблицей 5	Критерии испытаний (если испытание применимо)
S12.2.1	Проверить влияние низкого напряжения питания	P1 для частоты <a>	EV1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам
		P2 для частоты <a>	EV1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам
		P3 для частоты <a>	EV1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам
		P1 для величины напряжения	EV1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам
		P3 для величины напряжения	EV1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам
		P5 для величины напряжения	EV1	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам
S12.2.2	Проверить влияние высокого напряжения питания	P1 для частоты <a>	EV2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам
		P2 для частоты <a>	EV2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам
		P3 для частоты <a>	EV2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждое 10-секундное измерение на соответствие нормам
		P1 для величины напряжения	EV2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам
		P3 для величины напряжения	EV2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам
		P5 для величины напряжения	EV2	Измеренная величина будет использоваться для дальнейших расчетов. Проверить каждый измеренный интервал времени 10/12 периодов на соответствие нормам
<a> Измерительные приборы, предназначенные для работы на частоте 50 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 50 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на частоте 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линии "частоту 60 Гц" по таблице 3. Измерительные приборы, предназначенные для работы на обеих частотах 50 и 60 Гц, должны использоваться в конфигурациях, обеспечивающих в линиях "частоту 50 Гц" и "частоту 60 Гц".

N	Цель испытаний	Условия проведения испытаний	Дополнительные условия проведения испытаний	Критерии испытаний (если испытание применимо)
S17.1.1	Оценить неопределенность измерения несимметрии токов	Подключить трехканальный источник питания переменного тока и отрегулировать: Канал 1 до 100,2% от In, 0,00° Канал 2 до 99,9% от In, -120,00° Канал 3 до 99,9% от In, 120,00°	Н.П.	Проверить, если i0- и i2 составляет от 0% до 0,55%
S17.1.2	Оценить неопределенность измерения несимметрии токов	Подключить трехканальный источник питания переменного тока и отрегулировать: Канал 1 до 110% от In, 0,00° Канал 2 до 95% от In, -120,00° Канал 3 до 95% от In, 120,00°	Н.П.	Проверить, если i0- и i2 составляет от 4,6% до 5,5%
S17.1.3	Оценить неопределенность измерения несимметрии токов	Подключить трехканальный источник питания переменного тока и отрегулировать: Канал 1 до 100% от In, 0,00° Канал 2 до 100% от In, -150,00° Канал 3 до 100% от In, 90,00°	Н.П.	Проверить, если i0- и i2 составляет от 17,3% до 18,3%
S17.1.4	Оценить неопределенность измерения несимметрии токов	Подключить трехканальный источник питания переменного тока и отрегулировать: Канал 1 до 55% от In, 0,00° Канал 2 до 47,5% от In, -120,00° Канал 3 до 47,5% от In, 120,00°	Н.П.	Проверить, если i0- и i2 составляет от 4,5% до 5,5%
S17.1.5	Оценить неопределенность измерения несимметрии токов	Подключить трехканальный источник питания переменного тока и отрегулировать: Канал 1 до 105% от In, 0,00° Канал 2 до 97,5% от In, -120,5° Канал 3 до 97,5% от In, 120,5°	Н.П.	Проверить, если i0 составляет от 1,8% до 2,2%. Проверить, если i2 составляет от 2,8% до 3,2%

Требование в соответствии с расчетом, определенным в приложении C	Для устройств, соответствующих классу A, как определено в IEC 61000-4-30		Для устройств, соответствующих классу S, как определено в IEC 61000-4-30
	Максимальная рабочая неопределенность для величины напряжения питания	Максимальная рабочая неопределенность для частоты при 50 и 60 Гц	Максимальная рабочая неопределенность для величины напряжения питания	Максимальная рабочая неопределенность для частоты при 50 и 60 Гц
Расчет 1 для неопределенности измерения	+/- 0,1% от Udin <a>	+/- 10 мГц <b>	+/- 0,5% от Udin <c>	+/- 50 мГц <d>
Расчет 2 для неопределенности в рабочих условиях <i> (в пределах диапазона температур от 0 °C до 45 °C)	+/- 0,2% от Udin <e>	+/- 20 мГц <f>	+/- 1,0% от Udin <g>	+/- 100 мГц <h>
Расчет 3 для неопределенности в рабочих условиях <j> (за пределами диапазона температур от 0 °C до 45 °C и в пределах нормированного диапазона функционирования)	+/- 0,3% от Udin <e>	+/- 30 мГц <f>	+/- 1,5% от Udin <g>	+/- 150 мГц <h>
<a> Для этого расчета основная неопределенность будет определяться как наихудшая неопределенность, рассчитанная в 6.2.2.1, изменения будут определены как наихудшие неопределенности, рассчитанные в каждом из испытаний, указанных в 6.2.2.2. <b> Для этого расчета основная неопределенность будет определяться как наихудшая неопределенность, рассчитанная в 6.1.3.1, изменения будут определены как наихудшие неопределенности, рассчитанные в каждом из испытаний, указанных в 6.1.3.2. <c> Для этого расчета основная неопределенность будет определяться как наихудшая неопределенность, рассчитанная в 7.2.2.1, изменения будут определены как наихудшие неопределенности, рассчитанные в каждом из испытаний, указанных в 7.2.2.2. <d> Для этого расчета основная неопределенность будет определяться как наихудшая неопределенность, рассчитанная в 7.1.3.1, изменения будут определены как наихудшие неопределенности, рассчитанные в каждом из испытаний, указанных в 7.1.3.2. <e> Для этого расчета основная неопределенность будет определяться как наихудшая неопределенность, рассчитанная в 6.2.2.1, изменения будут определены как наихудшие неопределенности, рассчитанные в каждом из испытаний, указанных в 6.2.2.2, 6.12.2 и 6.12.3. <f> Для этого расчета основная неопределенность будет определяться как наихудшая неопределенность, рассчитанная в 6.1.3.1, изменения будут определены как наихудшие неопределенности, рассчитанные в каждом из испытаний, указанных в 6.1.3.2, 6.12.2 и 6.12.3. <g> Для этого расчета основная неопределенность будет определяться как наихудшая неопределенность, рассчитанная в 7.2.2.1, изменения будут определены как наихудшие неопределенности, рассчитанные в каждом из испытаний, указанных в 7.2.2.2, 7.12.2 и 7.12.3. <h> Для этого расчета основная неопределенность будет определяться как наихудшая неопределенность, рассчитанная в 7.1.3.1, изменения будут определены как наихудшие неопределенности, рассчитанные в каждом из испытаний, указанных в 7.1.3.2, 7.12.2 и 7.12.3. <i> Для измерительных приборов, соответствующих IEC 62586-1, это испытание применяется к PQI-x-FI1, PQI-X-FI2, PQI-x-FO, PQI-x-PI и PQI-x-PO. <j> Для измерительных приборов, соответствующих IEC 62586-1, это испытание применяется к PQI-x-FI1, PQI-x-FO и PQI-x-PO, но не применяется к PQI-X-FI2 или PQI-x-PI.

Время, с	L1 (красная фаза), %	L2 (белая фаза), %	L3 (синяя фаза), %	События провала	События прерывания
0	100	100	100
1	100	100	100
2	100	100	100
3	100	100	100
4	100	100	0	Начало провала 1
5	100	100	0	провал 1
6	100	100	0	провал 1
7	0	100	0	провал 1
8	0	100	0	провал 1
9	0	100	0	провал 1
10	100	100	100	Конец провала 1
11	100	0	100	Начало провала 2
12	100	0	100	провал 2
13	100	0	100	провал 2
14	0	0	100	провал 2
15	0	0	100	провал 2
16	0	0	100	провал 2
17	100	100	100	Конец провала 2
18	100	100	0	Начало провала 3
19	100	100	0	провал 3
20	100	100	0	провал 3
21	0	100	0	провал 3
22	0	100	0	провал 3
23	0	100	0	провал 3
24	100	100	100	Конец провала 3
25	100	0	100	Начало провала 4
26	100	0	100	провал 4
27	100	0	100	провал 4
28	0	0	100	провал 4
29	0	0	100	провал 4
30	0	0	100	провал 4
31	100	100	100	Конец провала 4
32	100	100	0	Начало провала 5
33	100	0	0	провал 5
34	100	0	0	провал 5
35	0	0	0	провал 5	Начало прерывания 1
36	0	0	0	провал 5	прерывание 1
37	0	0	0	провал 5	прерывание 1
38	100	0	100	провал 5	Конец прерывания 1
39	100	100	100	Конец провала 5
40	100	100	100

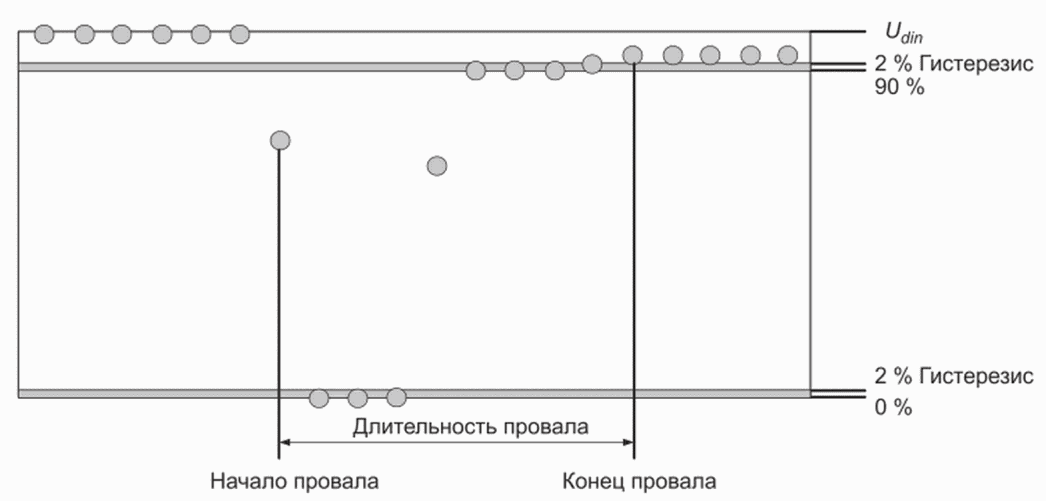

Какой параметр проверяется	Наименование	Ожидаемый результат

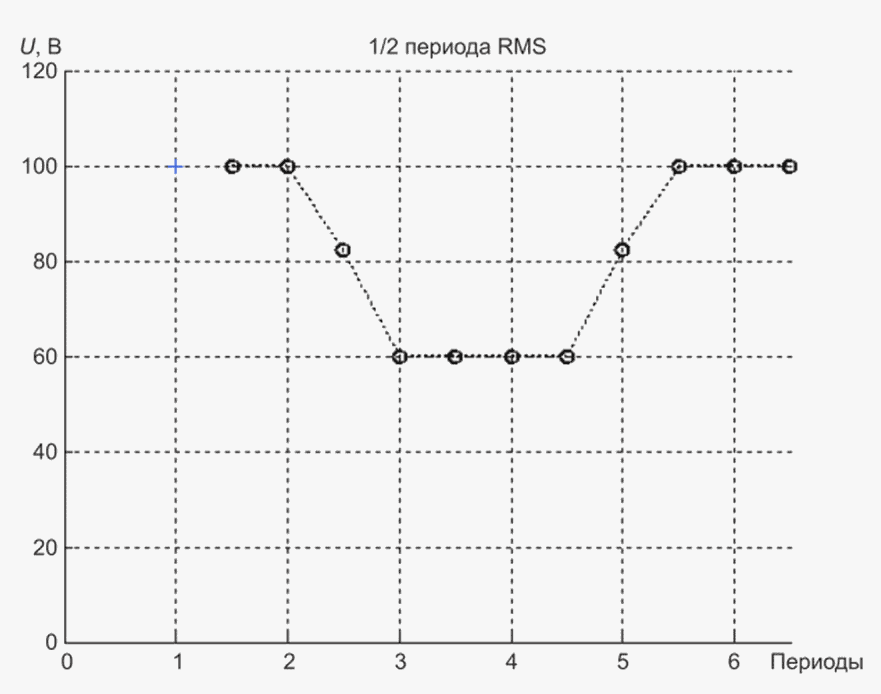

Временная метка для начала провала	t1	t1 (абсолютное UTC время цели) + 1 период
Временная метка для конца провала	t3	t1 + 7 периодов (абсолютное UTC время цели)
Длительность провала	DDIP	t3 - t1 = 6 периодов
Остаточное напряжение	REMV	С точностью, определенной в IEC 61000-4-30

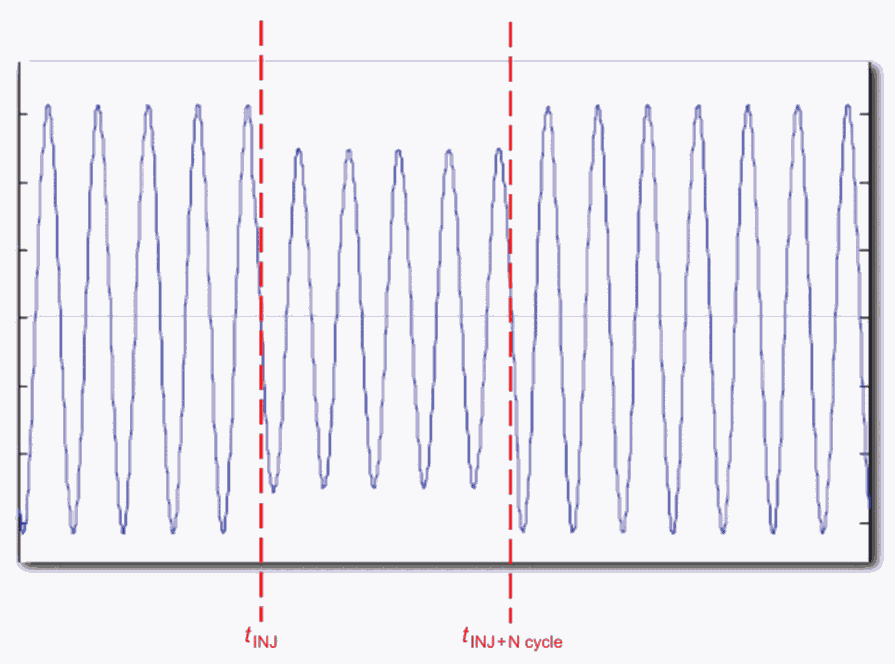

Какой параметр проверяется	Наименование	Ожидаемый результат

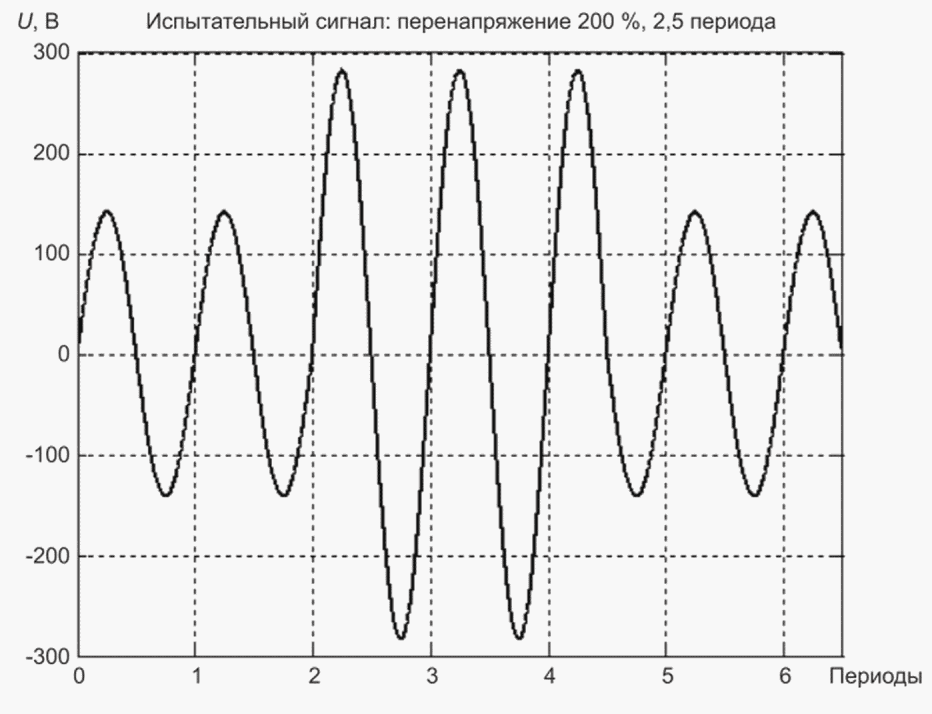

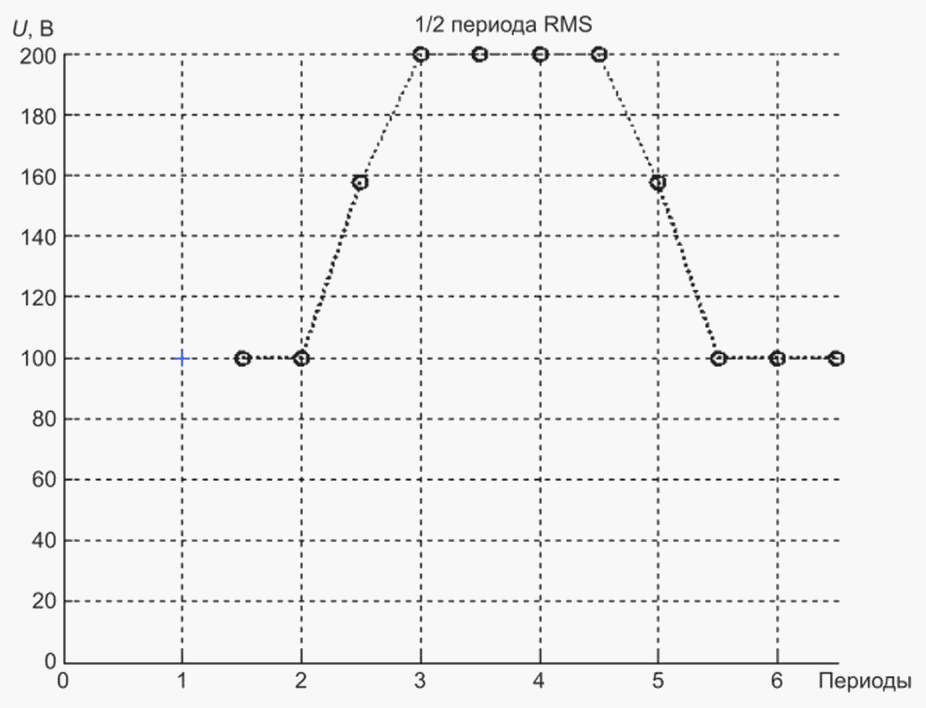

Временная метка для начала перенапряжения: t1	t1	tINJ (абсолютное UTC время цели) + 1 период
Временная метка для конца перенапряжения: t3	t3	tINJ + 7 периодов (абсолютное UTC время цели)
Длительность перенапряжения: DSWL	DSWL	t3 - t1 = 6 периодов
Амплитуда перенапряжения	AMPL	С точностью, определенной в IEC 61000-4-30

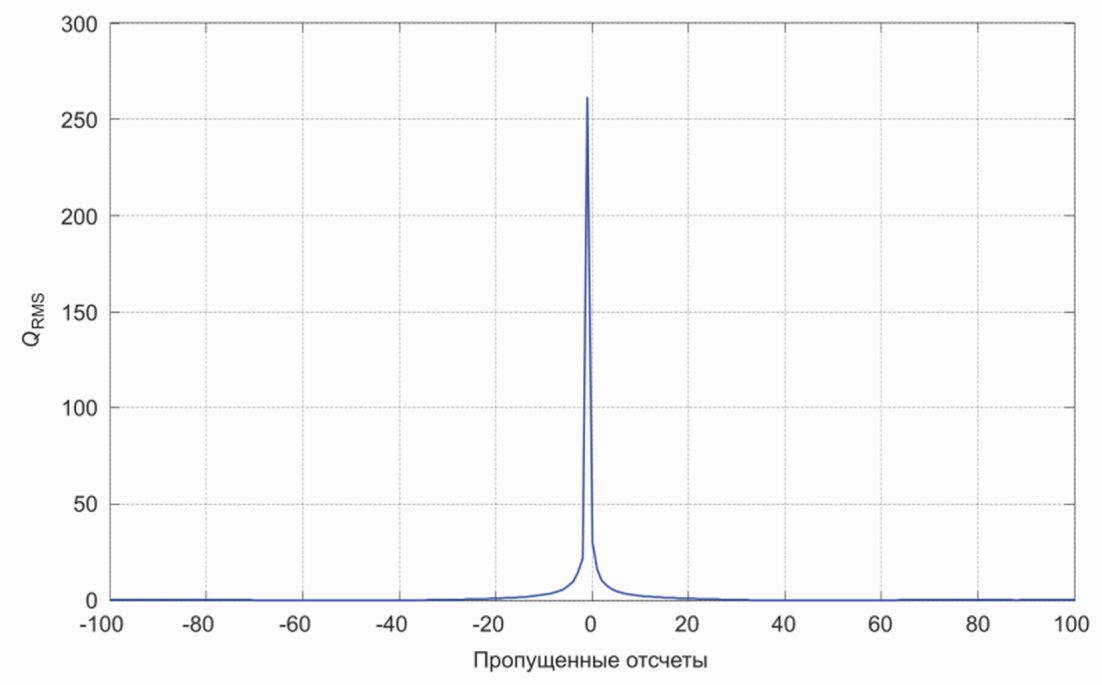

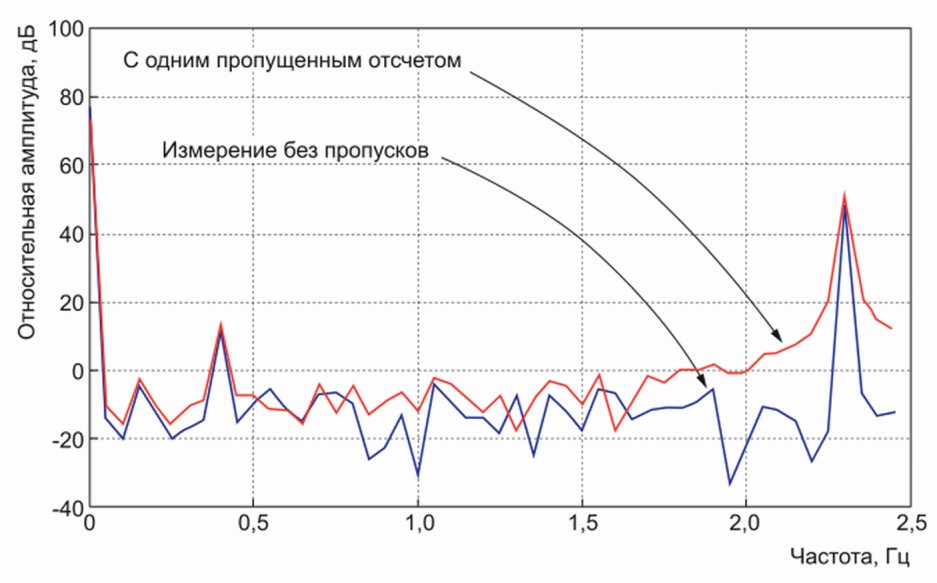

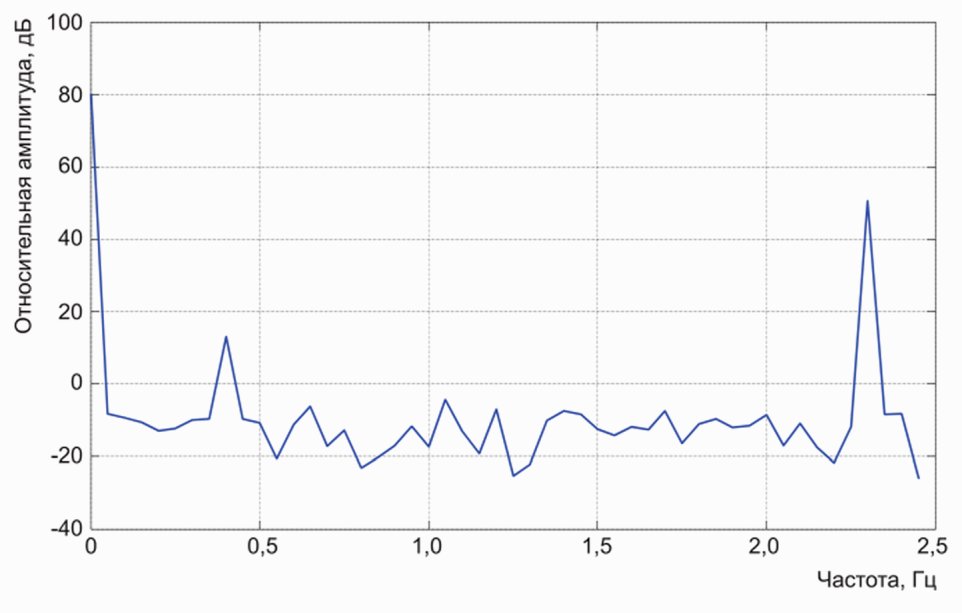

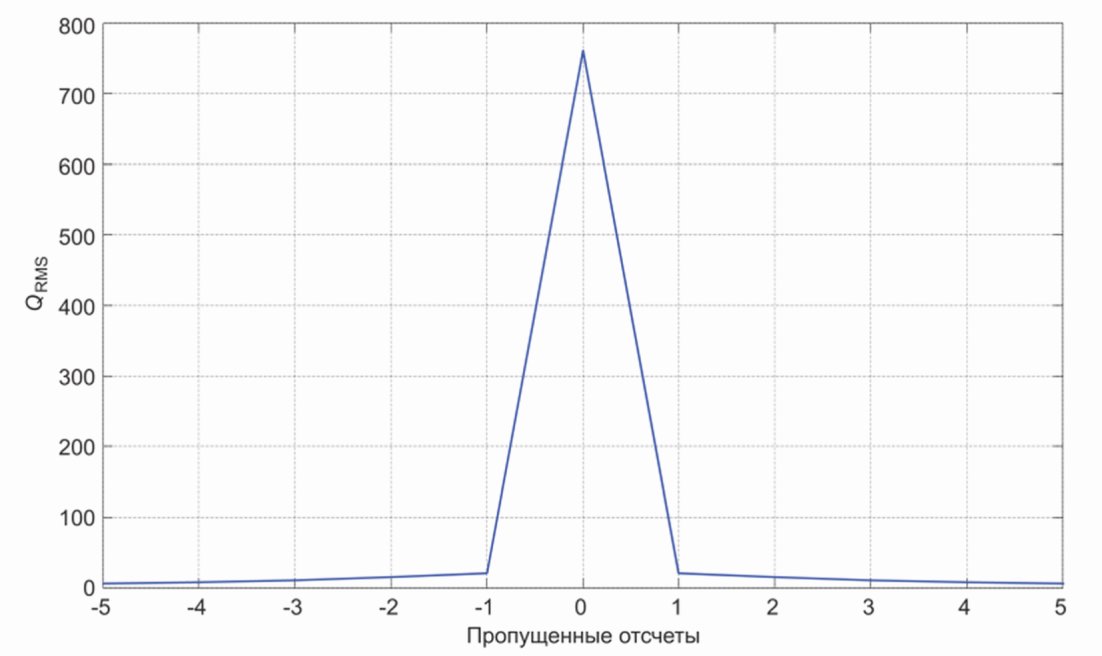

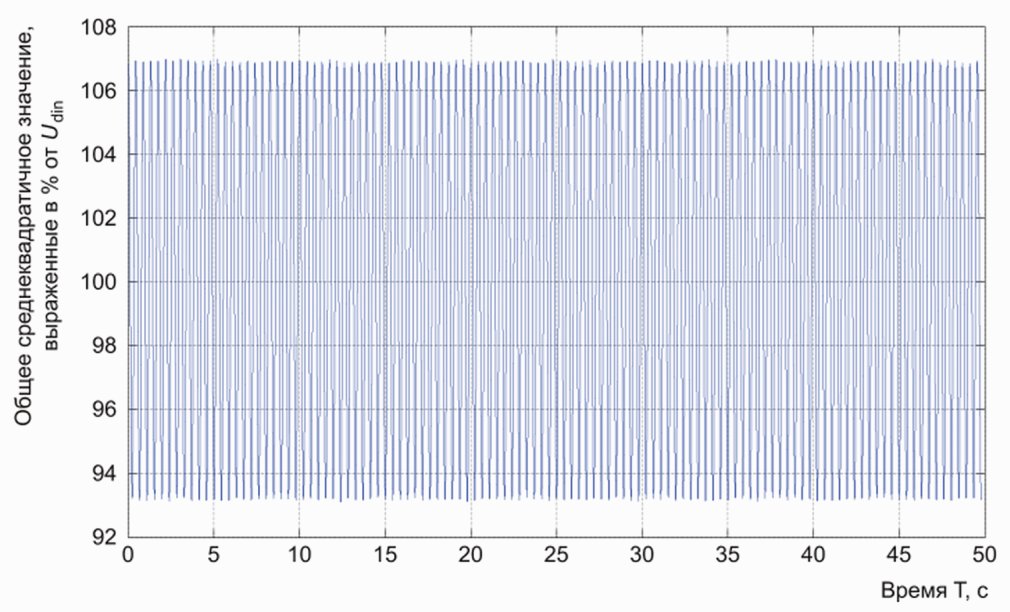

	Значение	Точность
Основная частота f1	50 или 60 Гц	50·10-6
Величина основной составляющей V1	Udin	0,5%
Модулирующая частота fm	2,3 Гц	100·10-6
Амплитуда модуляции Am	0,1	1%
Фазы ,	Н.О.	Н.О.

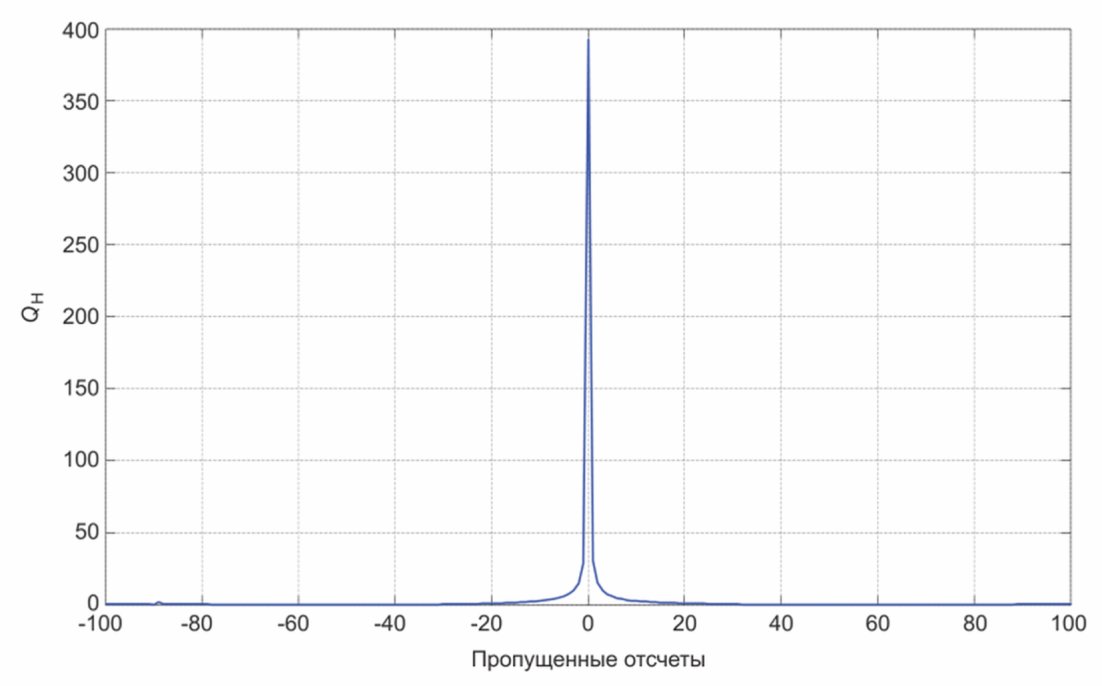

	Значение	Точность
Основная частота f1	50 или 60 Гц	50·10-6
Величина основной составляющей V1	Udin	0,5%
Модулирующая частота fm	2,3 Гц	100·10-6
Амплитуда модуляции Am	0,3	1%
Номер гармоники M	Любое значение	Н.О.
Величина гармонической составляющей VМ	0,1·Udin	1%
Фазы , ,	Н.О.	Н.О.

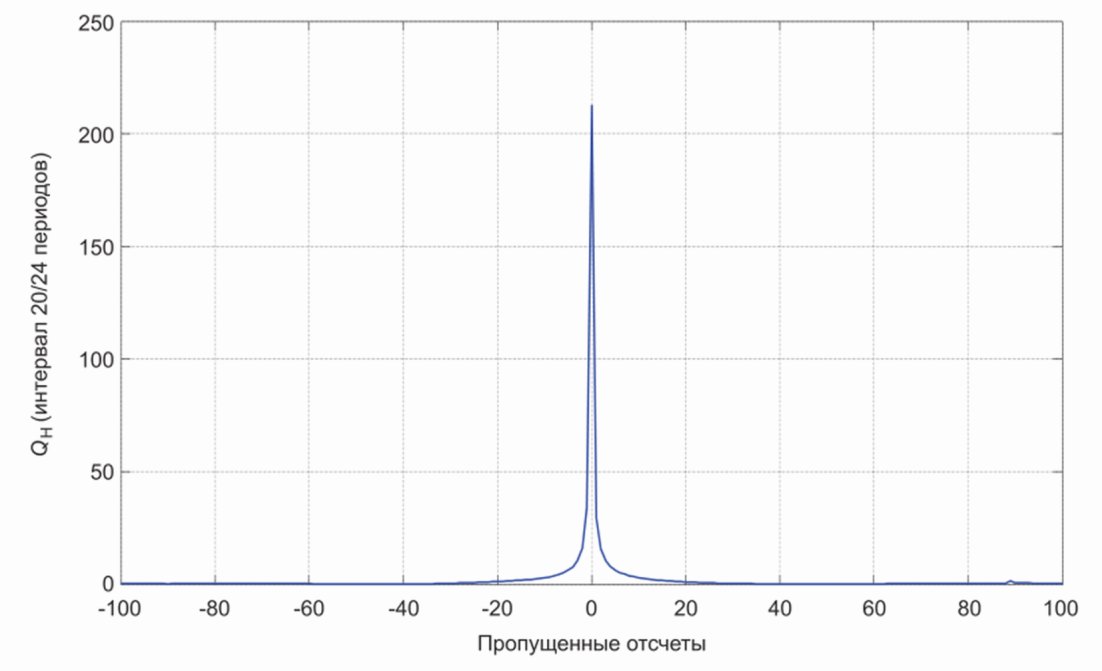

	Значение	Точность
Основная частота f1	50 или 60 Гц	50·10-6
Величина основной составляющей V1	Udin	0,5%
Модулирующая частота fm	2,3 Гц	100·10-6
Амплитуда модуляции Am	0,1	1%
Номер интергармоники M	Любое значение	Н.О.
Величина интергармонической составляющей VM	0,1·Udin	1%
Фазы , ,	Н.О.	Н.О.

Параметр	Диапазон испытаний
Напряжение	От 50 мВ до 480 В <a>
Ток	От 1 мА до 120 А <b>, <c>
Частота	От 40 Гц до 70 Гц
Гармоники напряжения	От 2 до 50
Гармоники тока	От 2 до 50
<a> Верхний предел напряжения генератора и испытательного оборудования может быть ниже или выше, если он охватывает 200% Udin. <b> Верхний предел тока генерации и испытательного оборудования может быть ниже или выше, если он охватывает 100% In. <c> Максимальный ток испытательного оборудования должен соответствовать крест-фактору 3.

Параметр	Диапазон и неопределенность	Источник электропитания	Эталонный измеритель
Напряжение	Диапазон	От 50 мВ до 480 В <a>	От 5 В до 480 В <a>
	Неопределенность	0,05%	0,02%
Ток	Диапазон	От 1 мА до 20 А <b>	От 5 мА до 20 А <b>
	Неопределенность	0,05%	0,02%
Частота	Диапазон	40 Гц - 70 Гц	40 Гц - 70 Гц
	Неопределенность	0,01 Гц	0,02%
Гармоники напряжения	Диапазон для:
	от 2 до 9	Максимум 16%
	от 10 до 30	Максимум 10%
	от 31 до 50	Максимум 5%
	Суммарные гармоники	5%
	Неопределенность		2%
Гармоники тока	Диапазон для:
	от 2 до 9	Максимум 60%
	от 10 до 30	Максимум 10%
	от 31 до 50	Максимум 5%
	Суммарные гармоники	5%
	Неопределенность		2%
<a> Верхний предел напряжения генератора и испытательного оборудования может быть ниже или выше, если он охватывает 200% от Udin. <b> Верхний предел тока генератора и испытательного оборудования может быть ниже или выше, если он охватывает 100% от In.

Период времени	Базовый период времени	Стабильность <a> за указанный временной период
10/12 периодов	1 период	500 ppm <b>
150/180 периодов	10 периодов	100 ppm <b>
10 мин	3 с	30 ppm <b>
2 ч	10 мин	20 ppm <b>
<a> Некоторые рекомендации об устойчивости можно найти в GUM (Руководство ISO/IEC 98-3:2008). <b> ppm означает количество на миллион.

Кем выпущен	Укажите здесь имя испытательной лаборатории, например: PQ лаборатория, город, страна
Дата	Укажите дату выдачи здесь, например: 2015-10-31
Заявитель	Укажите здесь заявителя, например: PQ заявитель, город, страна
Изготовитель	Укажите здесь изготовителя, например: Изготовитель прибора, город, страна
Испытуемая модель	Укажите здесь модель, которая была испытана (номер модели и т.д.), например: PQDEV
Версия прошивки	Укажите здесь версию прошивки, которая была испытана, например: V1.1.1
Вид устройства	Укажите здесь устройство и класс функций качества электроэнергии, например: PQI-A-FI1 (прибор качества электроэнергии согласно IEC 62586-1) обеспечение функций качества электроэнергии IEC 61000-4-30 для класса A
Характеристики прибора	Температура	Укажите здесь диапазоны температур, например: предельный рабочий диапазон: от -25 °C до +55 °C; нормированный рабочий диапазон: от -25 °C до +55 °C
	Диапазон источника электропитания	Укажите здесь диапазон электропитания, например: от 110 В до 250 В переменного тока
	Номинальное напряжение Udin	Укажите здесь номинальное напряжение Udin, например: 230 В
	Частота fnom	Укажите здесь испытуемые частоты, например: 50 и 60 Гц
Испытания проводились в соответствии с:	- IEC 62586-1, Измерение качества электроэнергии в системах электропитания. Часть 1. Измерительные приборы качества электроэнергии (PQI); - IEC 62586-2, Измерение качества электроэнергии в системах электропитания. Часть 2. Функциональные испытания и требования к неопределенности
Испытуемые функции качества электропитания согласно IEC 61000-4-30:	Укажите здесь функции качества электропитания согласно IEC 61000-4-30, которые были испытаны, например: - частота электропитания; - величина напряжения питания; - фликер; - перенапряжения и провалы напряжения электропитания; - прерывания напряжения электропитания; - несбалансированность напряжения питания; - гармоники напряжения; - интергармоники напряжения; - напряжение сигналов, наложенных на питающее напряжение; - изменения напряжения питания выше и ниже; - быстрые изменения напряжения RVC; - параметры, относящиеся к току
Протоколы испытаний:	Укажите здесь протоколы испытаний: Электромагнитная совместимость (ЭМС): Laxxxx-yyy от 2015-10-01, испытательная лаборатория Безопасность: Lsxxxx от 2015-10-01, испытательная лаборатория Климатические: Lcxxxxx, от 2015-10-01, испытательная лаборатория Механический: Lmxxxx, от 2015-10-01, испытательная лаборатория Функциональные испытания: Lfxxxxx, от 2015-10-01, испытательная лаборатория

Кем выпущен	Укажите здесь имя испытательной лаборатории, например: PQ лаборатория, город, страна
Дата	Укажите дату выдачи здесь, например: 2015-10-31
Заявитель	Укажите здесь заявителя, например: PQ заявитель, город, страна
Изготовитель	Укажите здесь изготовителя, например: изготовитель прибора, город, страна
Испытуемая модель	Укажите здесь модель, которая была испытана (номер модели и т.д.), например: PQDEV
Версия прошивки	Укажите здесь версию прошивки, которая была испытана, например: V1.1.1
Вид устройства	Укажите здесь устройство и класс функций качества электроэнергии, например: обеспечение функций качества электроэнергии IEC 61000-4-30 для класса S
Характеристики прибора	Температура	Укажите здесь диапазоны температур, например: предельный рабочий диапазон: от -25 °C до +55 °C; нормированный рабочий диапазон: от -25 °C до +55 °C
	Диапазон источника электропитания	Укажите здесь диапазон электропитания, например: от 110 В до 250 В переменного тока
	Номинальное напряжение Udin	Укажите здесь номинальное напряжение Udin, например: 230 В
	Частота fnom	Укажите здесь испытуемые частоты, например: 50 и 60 Гц
Испытания проводились в соответствии с:	IEC 62586-2, Измерение качества электроэнергии в системах электропитания. Часть 2. Функциональные испытания и требования к неопределенности
Испытуемые функции качества электропитания согласно IEC 61000-4-30:	Укажите здесь функции качества электропитания согласно IEC 61000-4-30, которые были испытаны, например: - частота электропитания; - величина напряжения питания; - фликер; - перенапряжения и провалы напряжения электропитания; - прерывания напряжения электропитания; - несбалансированность напряжения питания; - гармоники напряжения; - интергармоники напряжения; - напряжение сигналов, наложенных на питающее напряжение; - изменения напряжения питания выше и ниже; - быстрые изменения напряжения RVC; - параметры, относящиеся к току
Протокол испытаний:	Укажите здесь протокол испытаний: Laxxxx-yyy от 2015-10-01, испытательная лаборатория

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование межгосударственного стандарта
IEC 61000-2-4	-	<*>, <1>
IEC 61000-4-7	MOD	ГОСТ 30804.4.7-2013 (IEC 61000-4-7:2009) "Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств"
IEC 61000-4-15	IDT	ГОСТ IEC 61000-4-15-2014 "Совместимость технических средств электромагнитная. Часть 4. Методики испытаний и измерений. Раздел 15. Фликерметр. Функциональные и конструктивные требования" (IEC 61000-4-15:2010)
IEC 61000-4-30:2015	IDT	ГОСТ IEC 61000-4-30-2017 "Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии" (IEC 61000-4-30:2015)
ISO/IEC Guide 98-3:2008	IDT	ГОСТ 34100.3-2017/ISO/IEC Guide 98-3:2008 "Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения" (ISO/IEC Guide 98-3:2008)
<*> Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта. Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - IDT - идентичные стандарты; - MOD - модифицированный стандарт.

IEC 60359	Electrical and electronic measurement equipment - Expression of performance (Оборудование для электрического и электронного измерения. Представление эксплуатационных качеств)
IEC 61000-4-30:2015	Electromagnetic compatibility (EMC) - Part 4-30: Testing and measurement techniques - Power quality measurement methods (Электромагнитная совместимость (EMC). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электроэнергии)

УДК 621.396/.397:006.354	МКС 17.220.20	IDT
Ключевые слова: измерительный прибор, испытания, неопределенность, диапазон измерения, проводник
